1 Krok do novè dimenze - kompaktnì ultrazvukov mï ië tepla 2WR6 - ULTRAHEAT XS

2

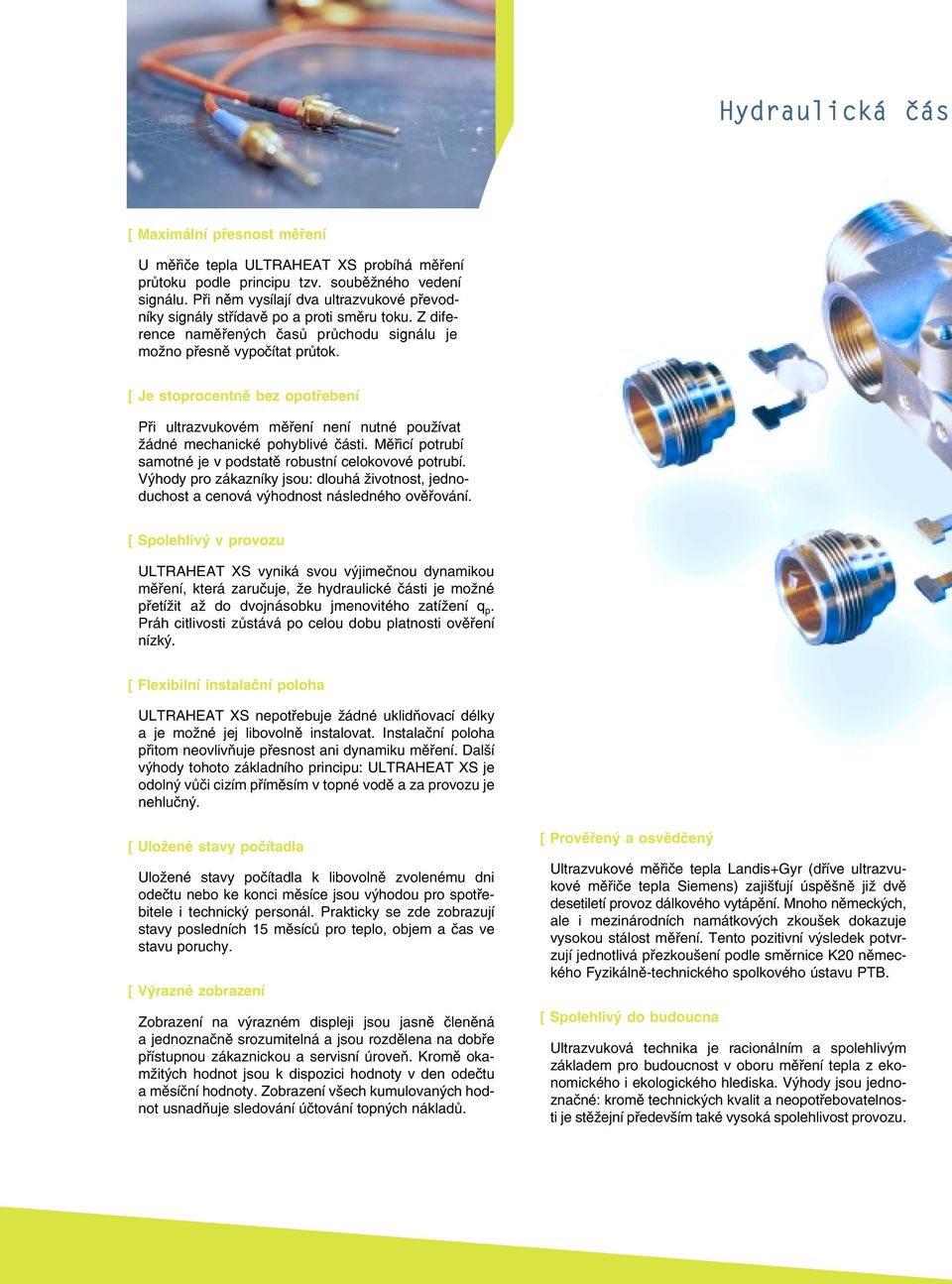

3 Hydraulick Ë s [ Maximální přesnost měření U měřiče tepla ULTRAHEAT XS probíhá měření průtoku podle principu tzv. souběžného vedení signálu. Při něm vysílají dva ultrazvukové převod níky signály střídavě po a proti směru toku. Z dife rence naměřených časů průchodu signálu je možno přesně vypočítat průtok. [ Je stoprocentně bez opotřebení Při ultrazvukovém měření není nutné používat žádné mechanické pohyblivé části. Měřicí potrubí samotné je v podstatě robustní celokovové potrubí. Výhody pro zákazníky jsou: dlouhá životnost, jedno duchost a cenová výhodnost následného ověřování. [ Spolehlivý v provozu ULTRAHEAT XS vyniká svou výjimečnou dynamikou měření, která zaručuje, že hydraulické části je možné přetížit až do dvojnásobku jmenovitého zatížení q p. Práh citlivosti zůstává po celou dobu platnosti ověření nízký. [ Flexibilní instalační poloha ULTRAHEAT XS nepotřebuje žádné uklidňovací délky a je možné jej libovolně instalovat. Instalační poloha přitom neovlivňuje přesnost ani dynamiku měření. Další výhody tohoto základního principu: ULTRAHEAT XS je odolný vůči cizím příměsím v topné vodě a za provozu je nehlučný. [ Uložené stavy počítadla Uložené stavy počítadla k libovolně zvolenému dni odečtu nebo ke konci měsíce jsou výhodou pro spotře bitele i technický personál. Prakticky se zde zobrazují stavy posledních 15 měsíců pro teplo, objem a čas ve stavu poruchy. [ Výrazné zobrazení Zobrazení na výrazném displeji jsou jasně členěná a jednoznačně srozumitelná a jsou rozdělena na dobře přístupnou zákaznickou a servisní úroveň. Kromě oka mžitých hodnot jsou k dispozici hodnoty v den odečtu a měsíční hodnoty. Zobrazení všech kumulovaných hod not usnadňuje sledování účtování topných nákladů. [ Prověřený a osvědčený Ultrazvukové měřiče tepla Landis+Gyr (dříve ultrazvu kové měřiče tepla Siemens) zajišťují úspěšně již dvě desetiletí provoz dálkového vytápění. Mnoho německých, ale i mezinárodních namátkových zkoušek dokazuje vysokou stálost měření. Tento pozitivní výsledek potvr zují jednotlivá přezkoušení podle směrnice K20 němec kého Fyzikálně technického spolkového ústavu PTB. [ Spolehlivý do budoucna Ultrazvuková technika je racionálním a spolehlivým základem pro budoucnost v oboru měření tepla z eko nomického i ekologického hlediska. Výhody jsou jedno značné: kromě technických kvalit a neopotřebovatelnos ti je stěžejní především také vysoká spolehlivost provozu.

4 ñ celokovov! [ Volba podle rozměrů teplotní čidla ULTRAHEAT XS pracuje s pevně připojenými teplotní mi čidly Pt 500. Kromě standardních čidel DS M 10 x 27,5 mm je možné dodat pro přímou instalaci také čidla 5,2 x 45 mm nebo 5,0 x 45 mm pro ponorné jímky vždy s kabelem o délce 1,5 m nebo 5 m. Pro čidla v přívodním potrubí se dodává odpoví dající montážní příslušenství, zatímco teplotní čidlo ve vratném potrubí je již namontováno v hydraulické části a lze jej vyjmout. [ Poměrně velké v malém prostoru počítadlo S malým, dobře ovladatelným počítadlem se měřič tepla ULTRAHEAT XS pohodlně instaluje do instalačních skříní. Pro optimální odečitatel nost je možné jej otočit na průtokoměru v kro cích po 90 a je také možné počítadla montovat odděleně až do vzdálenosti 1 m od průtokoměru montážní desku lze použít jako držák na zeď. Dále má počítadlo optické rozhraní a možnosti dálkového odečtu jako např. M Bus nebo impulsní výstup. Dále je samozřejmostí možnost zkoušek na zkušebních tratích NOWA. [ Standardizované stavební délky Aby byla zaručena jednoduchá výměna, odpovídají sta vební délky standardním rozměrům lopatkových měřičů. V nabídce jsou jmenovité velikosti q p 0,6/1,0/1,5 a 2,5. Technická data počítadlo Teplotní rozsah Rozsah teplotní diference Prahová citlivost Délka řídicího kabelu Druh ochrany Napájení Okolní teplota ,2 100 IP 54 Baterie na 6 nebo C K K cm let C Technická data hydraulické části ULTRAHEAT 2WR6 Jmenovitý průtok q p Maximální průtok q Minimální průtok q Stavební délka Závitové připojení Tlaková ztráta p i s při q p 2WR605 2WR607 2WR615 2WR617 2WR621 2WR623 2WR536 2WR638 0,6 1,2 0, ,0 2,0 0, G 3/4B G 1B G 3/4B G 1B ,5 3,0 0,015 2,5 5,0 0, G 3/4B 190 G 1B 130 G 1B 190 G 1B * 140 m 3 /h m 3 /h m 3 /h mm mbar Všechny verze v PN 16 * předběžné

5 Pono te se - do novèho svïta! ULTRAHEAT XS s ultrazvukem Do dom cnostì jsou poûadov ny mï iëe, kterè lze nejen snadno odeëìtat, a kterè mï Ì p esnï, ale jsou takè absolutnï spolehlivè v provozu, majì nadstandardnï dlouhou ûivotnost a p itom majì nìzkè po izovacì a provoznì n klady. Toto vöe V m nabìzì ULTRAHEAT XS - zcela bez mechanick ch pohybliv ch Ë stì, protoûe ty nejsou p i ultrazvukovèm mï enì zapot ebì. Pr tokomïr je v podstatï robustnì celokovovè potrubì.

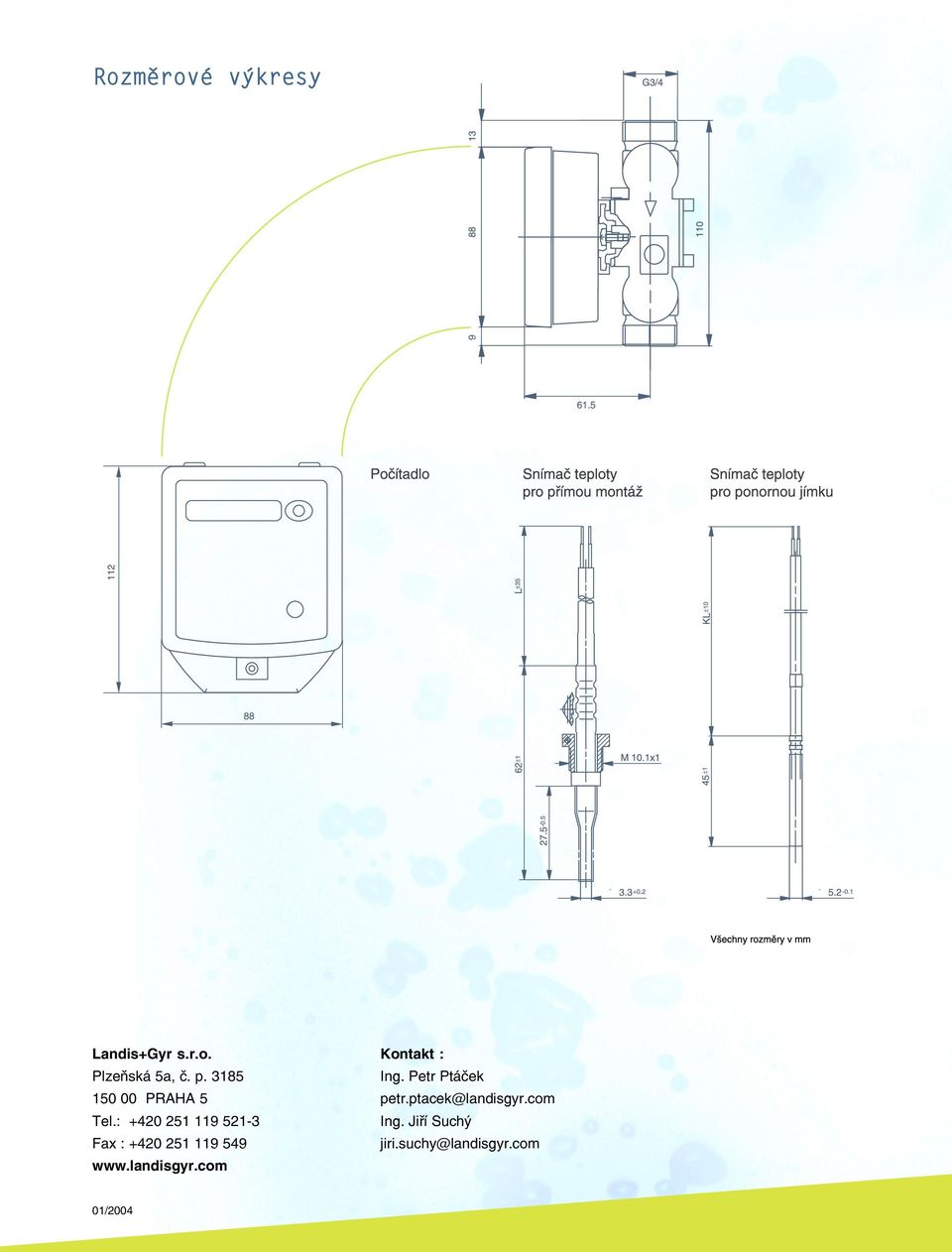

6 RozmÏrovÈ v kresy Landis+Gyr s.r.o. Kontakt : Plzeňská 5a, č. p Ing. Petr Ptáček PRAHA 5 petr.ptacek@landisgyr.com Tel.: Ing. Jiří Suchý Fax : jiri.suchy@landisgyr.com 01/2004
