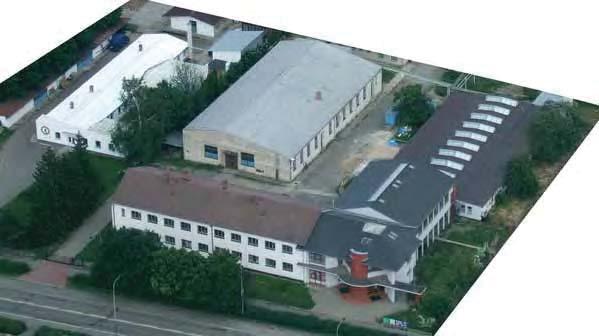

2 Firma ELEKON byla založena v roce 1991 a navazuje na tradici výroby věžních hodin, která se vee Vyškově datuje od konce 19. století. V roce 1995 vstoupil do společnosti zahraniční partner, rennomovaná švýcarská akciová společnost MOSER-BAER AG. Exportní služby pro výrobky skupiny MOBATIME zajišťuje partnerská firma MOSER-BAER SA sídlící v Ženevě. Sjednává dodávky časoměrných zařízení do celého světa. Na tuzemském trhu je ELEKON tradičně jedním z nejvýznamnějších dodavatelů věžních hodin. Zaměřujeme se výhradně na kvalitní technické řešení za konkurenceschopné ceny. Pro zahraniční zákazníky vyvíjíme a dodáváme nejpokrokovější komponenty pro o řízení a pohon věžních a průmyslových hodin. S našimi výrobky se tak můžete setkat ve všech kouttech světa. V roce 2000 byla založena dceřinná společnost v Liptovském Hrádku. Svými zkušenostmi v oblasti montáží a oprav věžních hodin tak rozšířila možnost bližšího kontaktu se zákazníky na území Slovenska. V roce 2006 byla otevřena nová pobočka v Praze, která poskytuje obchodní a servisní podporu pro oblast Čechy. Servisní skupina provádí servis a opravu pouličních hodin na celém území Prahy. Prostorné výrobní dílny, moderní zařízení, flexibilní management a zejména stálý kolektiv kvalifikovaných pracovníků nám umožňuje vyrábět nejlepší produkty v souladu ogií. s poslední technolo Vlastní vývojový tým nám dává sílu nejen držet krok s nejnovějšími trendy, ale i určovat směrr dalšího vývoje na trhu. time.cz

3 Poskytujeme optimální řešení v následujících oblastech: zařízení jednotného času věžní a fasádní hodiny městské pouliční hodiny docházkové a kontrolní hodiny elektrické pohony kostelních zvonů LED textové panely

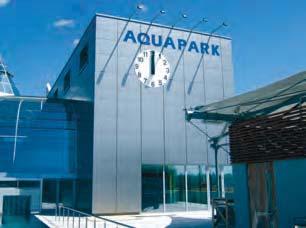

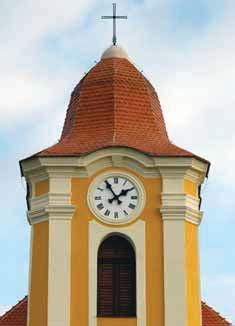

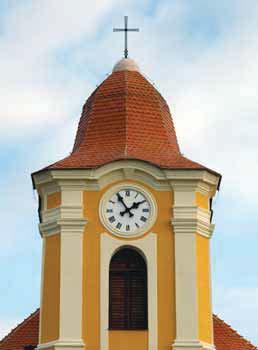

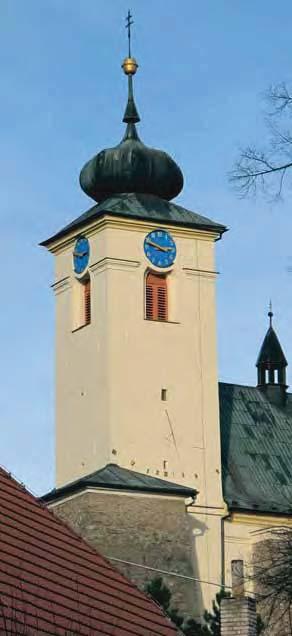

4 Ve žní a fasádní hodiny Již celá staletí ukazují přesný čas, lahodí sluchu jasným zvukem zvonů, dokreslují krásu staveb. Prro svůj význam a tradici nikdy nemizí z našeho života. Ostrava-Kunčice, železniční stanice Drnovice, kostel sv. Vavřince Veselí nad Moravou, kostel sv. Bartoloměje Velké hodiny umístěné na kostelní nebo radniční věži, zpravidla s více číselníky, nejen informují široké vrstvy obyvatelstva o přesném čase, ale také dotvářejí jejich architektonický vzhled. Fasádní hodiny s jedním číselníkem, umístěným na fasádě libovolného objektu, oživí budovu a přitáhnou pozornost kolemjdoucích. Je možno je vyrobit v jakémkoli provedení a umístit na ně logo zákazníka.

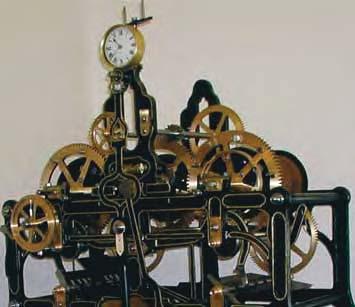

5 Mechanické hodinové stroje Ve starších objektech nacházíme převážně mechanické hodinové stroje. Díky zkušenostem našich hodinářů a dobrému technickému zázemí provádíme servis všech typů hodinových strojů. U opotřebovaných nebo zanedbaných hodinových strojů provádíme rozsáhlejší generální opravy. Tam, kde již oprava není možná, doporučujeme výměnu za repasovaný mechanický stroj nebo instalaci nového elektronického systému. Systémy věžních hodin mohou být jednodušší bez odbíjení nebo náročnější s odbíjením, které jsou atraktivnější a působí plnohodnotněji. Možné způsoby odbíjení obvyklé v našich krajích: celé bití na 1 zvon (odbíjí pouze v celé hodiny 1 12 úderů) půlové bití na 1 zvon (odbíjí půlhodiny 1 úderem a celé hodiny 1 12 údery) čtvrťové bití na 2 zvony (odbíjí čtvrthodiny 1 4 údery na zvon o vyšším tónu a celé hodiny 1 12 údery na zvon o nižším tónu) zvonkohry hudební nástroje, jejichž každý tón je tvořen vlastním zvonem. Zvony jsou rozezvučeny pomocí kladívek. Ovládání na dálku pomocí počítače. Bicí stroj s kladivem pro odbíjení na zvony z vnější strany Bicí stroj s kladivem pro odbíjení na cimbály z vnitřní strany

6 Elektronické systémy věžních hodin Všechny požadavky na moderní věžní hodiny splňují elektronické systémy věžních hodin. Jejich hlavní předností je vysoká přesnost, nenáročná údržba, spolehlivost, uživatelský komfort a nižší investiční náklady K odbíjení časových údajů na cimbály nebo zvony slouží elektrické bicí stroje. Pro celé nebo půlové bití stačí jeden bicí stroj, pro čtvrťové bití používáme dva bicí stroje. Tam, kde nejsou zvony nebo je nelze pro odbíjení použít, doporučujeme bronzové cimbály s vynikajícími zvukovými parametry ve třech standardních velikostech. Zdobené cimbály a zvony libovolného ladění zhotovujeme na zakázku. Signály přicházející z hlavních hodin převádí na mechanický pohyb ručiček podružné hodinové stroje. Hodinové strojky nové generace jsou samostavitelné, řízené přijímačem DCF. Hodinový stroj s centrálním náhonem je výhodným řešením pohonu více číselníků. K přenosu kroutícího momentu od hodinového stroje k číselníkům pak slouží mechanické rozvody. Elektrický pohon zvonů plně nahradí namáhavé ruční zvonění. Systém je založen na tradičním principu rozkývání zvonu pomocí elektromotoru. Charakteristický zvuk je vydáván údery srdce při pohybu zvonu. Chod celého systému věžních hodin řídí mikroprocesorové hodiny, které ovládají podružné hodinové stroje, elektrický pohon zvonů a elektrické odbíjení. Mohou být využity i pro spínání dalších zařízení. Přesný čas a automatickou změnu letního času zajišťuje přijímač radiosignálu DCF, GPS nebo systém centralizovaného řízení METROpolis

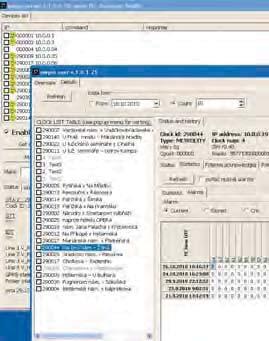

7 METROpolis moderní technologie ve službách zákazníka Pro centralizované řízení, dálkovou synchronizaci hodin, diagnostiku a automatizované hlášení poruch mohou být věžní nebo fasádní hodiny zapojeny do systému METROpolis. V síti METROpolis je každá nastalá nebo hrozící závada okamžitě detekována a informace je předána správnímu a servisnímu personálu. Porucha hodin zapojených do sítě je tak odstraněna podstatně rychleji, než v dohledových systémech založených na periodických kontrolách a hlášeních nespokojených občanů. Nezbytný servisní zásah může být vykonán dokonce ještě dříve, než se o závadě dozví první uživatel. Cílem systému METROpolis je zabezpečit maximální možnou přesnost a spolehlivost sítě veřejných a věžních hodin. Jedná se o unikátní systém, k jehož vybudování přispěl rozmach 2 a dostupnost moderních komunikačních technologií. přijímač DCF 2 správní dispečink servisní dispečink přijímač GPS 6 výjezdová skupina INTERNET 3 DTS 4135 timeserver 5 BEZDRÁTOVÁ SÍŤ řídící server 4 záložní modem automatizovaný řídící systém, monitorující funkci celé sítě veřejných hodin, je jádrem celého systému 2 dispečinky napojené na řídící systém zajišťující správu a servis celé sítě 3 mobilní servisní skupina přijímá on-line poruchová hlášení 4 jednotlivé typy hodin jsou do systému METROpolis připojeny on-line prostřednictvím bezdrátových sítí GSM/GPRS nebo obdobných na bázi protokolu TCP/IP 5 diagnostické funkce systému METROpolis nepřetržitě kontrolují všechny důležité parametry u jednotlivých připojených hodin: přesný systémový čas mechanickou polohu ručiček u každého číselníku (modulu) svítivost u všech číselníků (modulů) během nočních hodin stav napájení (čas zapnutí, čas vypnutí, napětí sítě) stav akumulátoru včetně predikce jeho životnosti 6 časový server DTS v redundantním zapojení, synchronizovaný signálem GPS nebo DCF 77, je zdrojem přesného času pro systém METROpolis

8 Zapojení a montáž věžních hodin podružný stroj MW30 ručičkový stroj přijímač DCF 77 rozvodový stroj Mechanické rozvody: na hřídel podružného hodinového stroje je nasazen rozvodový stroj pro více číselníků (2 4) rozvodový stroj se zpravidla připevňuje na nosnou desku na rozvodový stroj jsou napojeny kloubem ručičkové stroje na hřídele ručičkových strojů se upevní ručičky podružný hodinový stroj je řízen z hlavních hodin Požadavky na přípravu: zajištění přívodu 230 VAC do prostoru za číselníky, zajištění lešení pro montáž číselníků. MW 10 Otvor pro hřídele propojení kloubem min. průměr d 60 mm max. průměr D 80 mm Rozměr stroje hlavní hodiny HN 52 hloubka B 116 mm průměr C 288 mm Max. síla zdi M 600 mm Váha stroje Hodinový stroj pro jeden číselník (např. MW 10) se připevňuje na zadní stranu stěny nebo číselníku a na jeho hřídel jsou nasazeny ručičky. Minutový impuls je přiveden dvoužilovým kabelem na svorkovnici uvnitř podružného hodinového stroje. Napájení hodinového stroje 230 V~ je přivedeno na svorkovnici uvnitř hodinového stroje. 6,5 kg Hodinové stroje MW 24 Podružný hodinový stroj MW 30 Slouží k centrálnímu pohonu ručiček více číselníků Podružný hodinový stroj MW 10 Hodinový stroj s hodinovou a minutovou hřídelí, slouží pro pohon ručiček jednoho číselníku Bicí kladiva lze připevnit na trám nebo zvonovou stolici; konstrukce a uchycení zvonu nebudou narušeny. Bicí kladiva jsou ovládána z hlavních hodin. Podružný hodinový stroj MW 24 Hodinový stroj pro číselníky s podsvětlenými ručičkami Pod družný hodinový stroj DMU 350 Samostavitelný hodinový stroj, možnost synchronizace GPS, DCF, MSF, HBG, MOBALine nebo RS 485 DMU 350 Číselníky se (podle provedení) připevní do zdiva šrouby. Montáž provádí výškový pracovník nebo naši technici z lešení či připravené plošiny. Montáž provádíme šetrně tak, aby nedošlo k poškození zdiva a omítky věže. Zapojení a montáž elektrického zvonění Umístění rozvaděče zvonu co nejblíže zvonu mechanický rozvod čárkovaně elektrický rozvod plná čára Elektrické připojení lineárního motoru se provádí kabelem CYKY 4 x 2,5 + připojení tepelné pojistky kabel CYKY 2 x 1,5. K jištění motoru se používají motorové jističe třídy C nebo D. Tepelná pojistka slouží k ochraně lineárního motoru proti přetížení a její stav je vyhodnocován řídící jednotkou. Lineární motor lze uchytit přímo na zvonovou stolici nebo pomocí konzoly ve svislé ose zvonu. Vzdálenost lineárního motoru od kotvy se dostaví pomocí stavěcích šroubů nebo závitových tyčí. Doporučujeme usazení zvonu na výkyvná ložiska. Požadavky na přípravu pro malé zvony zajištění přívodu 1x 230 VAC se samostatným jištěním do místa instalace zvonění pro střední a velké zvony zajištění přívodu 3x 400 VAC se samostatným jištěním do místa instalace zvonění

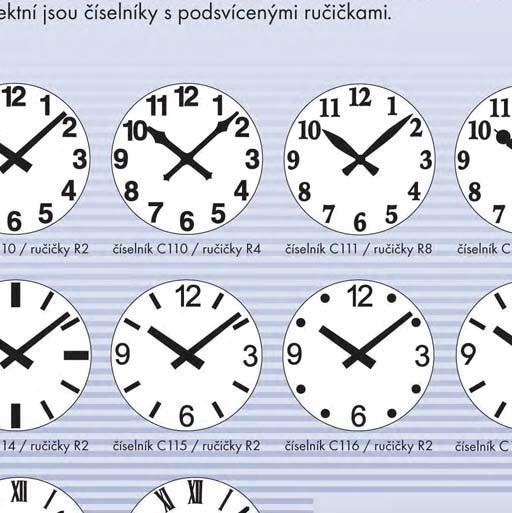

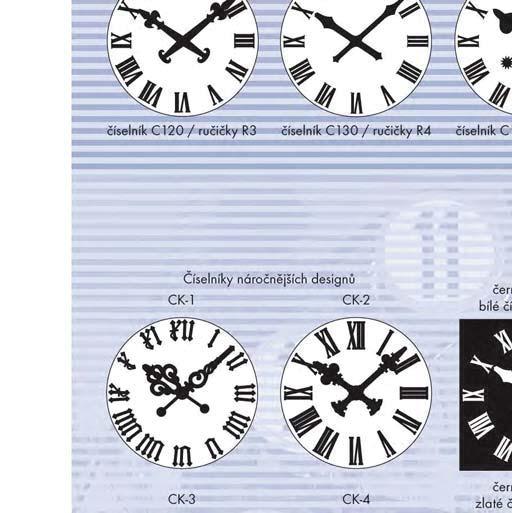

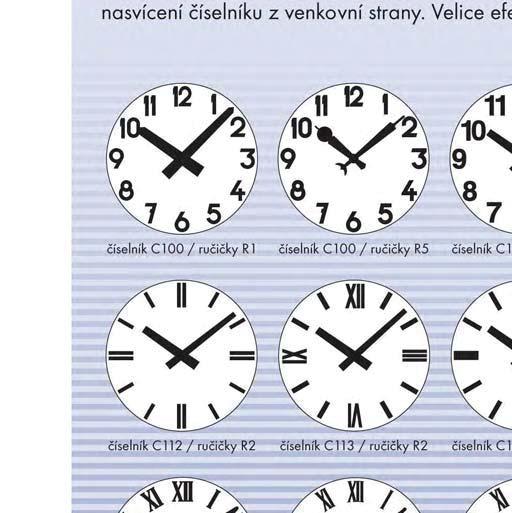

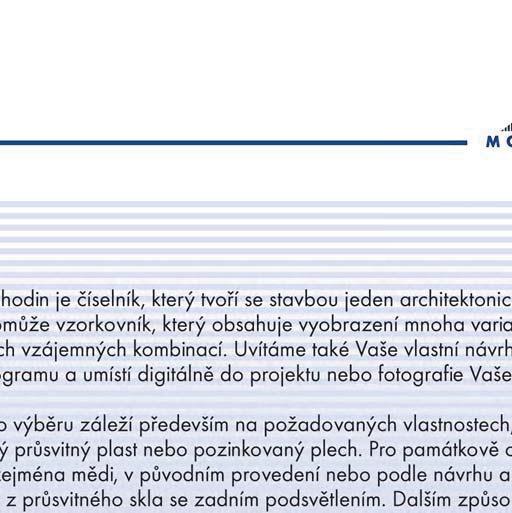

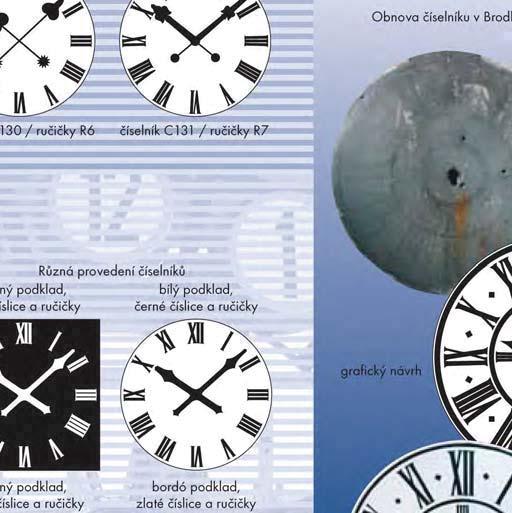

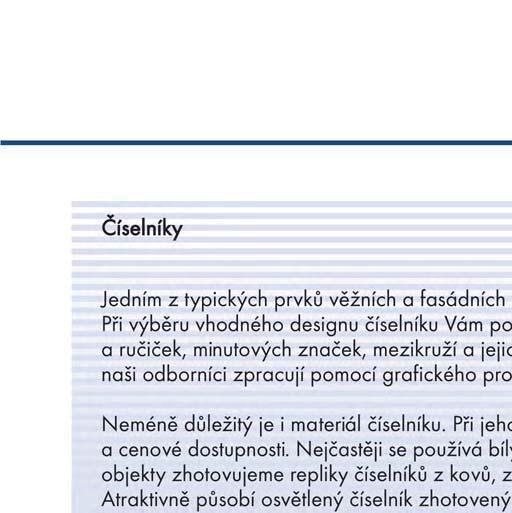

9

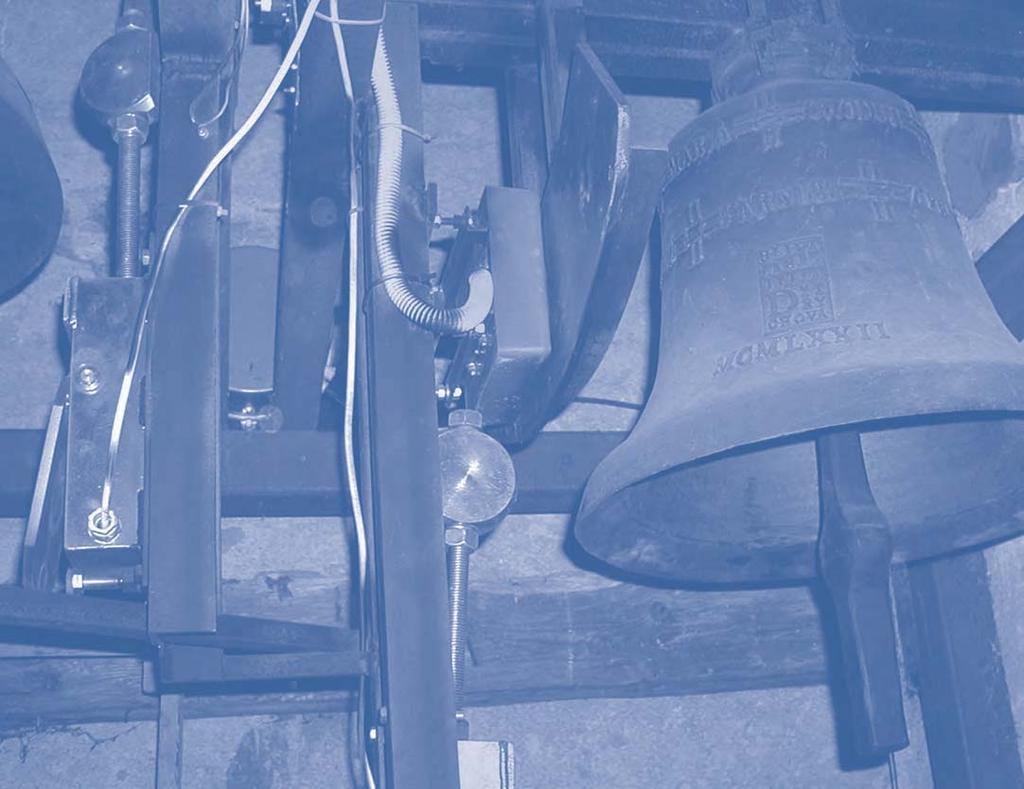

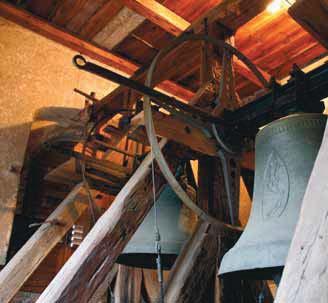

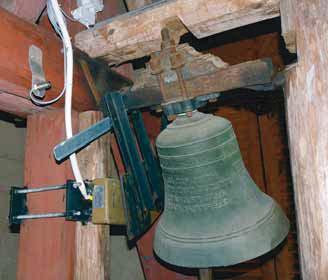

10 Elektrické zvone ní Z ivé svolávají, mrtvé oplakávají. Naši dědové zvonili ručně taháním za lano. V dnešní době zastoupí namáhavé ruční zvonění elektrický pohon. Lidský cit pro pohyb zvonu a jeho rytmus nahradí elektronický řídící systém. Jeho citlivé nastavení dává zvonům vyniknout stejně jako při ručním vyzvánění. Systém je založen na tradičním principu rozkývání zvonu pomocí elektromotoru. Jádrem systému je regulátor pohybu zvonu, který je ke zvonu velmi šetrný. Při jeho přesném nastavení, které vychází ze znalosti zvonu a zkušenosti zvoníka, dochází k plynulému rozhoupávání zvonu bez otřesů zvonových stolic a staveb. Regulátor pohonu zvonů spíná lineární nebo rotační motor. Pohyb zvonu je snímán čidlem. Magnetické čidlo pohybu se upevní v ose kyvu zvonu. Rozhoupání zvonu rotačním motorem přes zvonové kolo Nejčastěji se využívá tam, kde je již stávající zvonové kolo. Snímač kyvu zvonu se upevňuje v ose kyvu zvonu. Výhody možnost využití stávajícího zvonového kola a elektromotoru, pokud vyhovuje konstrukčně a výkonově při tomto způsobu rozhoupávání není důležité přesné uložení zvonu ve zvonové stolici vhodné pro velké zvony, vysoká účinnost Nevýhody pohon je náročnější na prostor Rozhoupání zvonu lineárním motorem Tam, kde je ve zvonici nedostatek místa, nebo není instalováno žádné mechanické zařízení, je výhodným řešením rozhoupávání zvonu lineárním motorem. Výhody vhodné i pro stísněné prostory jednoduchá instalace lineárního motoru přímo na zvonovou stolici, kotva motoru se připevňuje k závěsu zvonu tichý chod možnost nastavení vysokého úhlu kyvu zvonu vhodné pro malé zvony, ideální pro kapličky Nevýhody zvon musí být přesně a stabilně usazen Při instalaci elektrického zvonění zanese technik potřebné parametry pohybu zvonu do paměti řídícího systému přes datový terminál. Lze nastavit například úhel náklonu zvonu nebo rozdílnou sílu tahu do každé strany kyvu (pro nevyvážené zvony), tlumení pohybu zvonu až do úplného zastavení, přesný okamžik začátku a konce zvonění. Zvonění lze ovládat jednoduše ručním spínačem, spínacími nebo věžními hodinami, popřípadě pomocí mobilního telefonu prostřednictvím GSM.

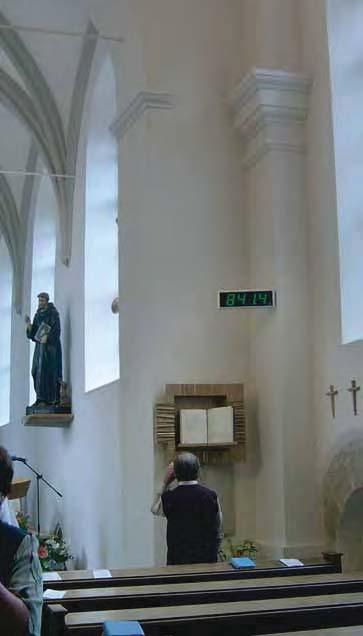

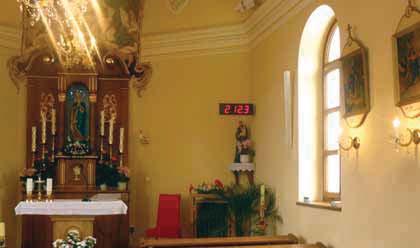

11 Ukazatel čísla písne pro kostely Zobrazuje číslo zpívané písně a sloky v kostelech, kaplích nebo modlitebnách. Pohotově upozorní na změnu čísla písně nebo sloky. Základní vlastnosti píseň lze na displeji zobrazit ve dvou částech oddělených tečkou třímístné číslo písně (rozsah ) a jednomístné číslo pro zobrazení sloky (rozsah 0 9) displej je osazen sedmisegmentovými LED zobrazovači vysoké svítivosti, zaručujícími výbornou čitelnost ze všech úhlů pohledu výška číslic 100 mm, odpovídající čitelnosti na vzdálenost přibližně 40 m barva číslic červená, pravá zelená, modrá nebo žlutá antireflexní přední krycí plexisklo zabraňuje odleskům a zlepšuje čitelnost jednostranné provedení, montáž nástěnná, závěsná nebo boční lomenou konzolou rám displeje z hliníkových eloxovaných profilů v černé nebo stříbrné barvě, na přání jakýkoliv odstín RAL ovládání IR dálkovým ovladačem (dosah do 15 m) nebo RF ovladačem (dosah do 500 m) napájení 230 V~ Na přání výška číslic 57 nebo 180 mm jiná kombinace barev vícemístný nebo víceřádkový displej krytí IP 54

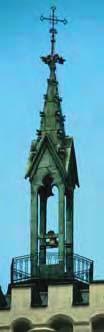

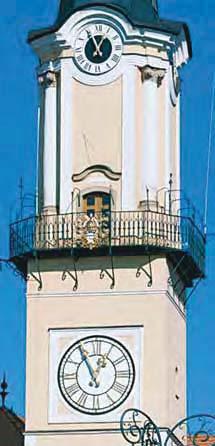

12 Brno, chrám sv. Petra a Pavla realizace 2003 Věžní hodiny s bitím a zvoněním; čtyři zlacené číselníky na dvou samostatných věžích chrámu, elektronické zvonění na čtyři zvony, rozhoupávání zvonů lineárním motorem; čtvrťové bití na velký zvon a cimbál. Banská Bystrica, Hodinová veža realizace 1998 V horní části Hodinovej veže jsou umístěny čtyři číselníky o průměru 162 cm malované na fasádě. Ve střední části, při pohledu z náměstí, je zasazen zlacený podsvícený číselník o průměru 254 cm. Malá Bukovina, kostel sv. Václava Hluboká, věž zámku Opava, městská věž Hláska realizace 1996 Věžní hodiny se čtyřmi zlacenými číselníky o průměru 260 mm. realizace 2008 Rozhoupávání zvonu lineárním motorem, nová ložiska pro zvon a úprava uchycení zvonu. realizace 2003 Zajímavé řešení věžních hodin se čtvrťovým bitím na obnoveném kostele v Malé Bukovině. Dva číselníky 120 x 120 cm jsou umístěny v rozích věže, jeden číselník o průměru 200 cm v kopuli věže; číselníky z pozinkovaného plechu, číslice zlacené. Čtvrťové bití na dva cimbály. Benetice, kostel sv. Marka realizace 2008 Čtyřstranné věžní hodiny bez odbíjení; číselníky o průměru 180 cm jsou vsazeny do okenic, bílý podklad, černé arabské číslice a ručičky.

13 Černá v Pošumaví Island přístav Zruč Oslavany Singapur křesťanská škola Kladno Chodovice Slovensko Údol Olomouc Řecko Korfu Hovězí Pitín Těchlovice Prasklice Spešov Rusko Krasnojarsk Slovensko Nové Mesto n. V. Malajsie Johor Nahraj Vršovice Slovensko Trenč. Turná Maršov Zlín Jižní svahy
