1 KATALOG VÝROBKŮ Čedičová vlna Skelná vlna EPS XPS PIR Doplňky Nejoblíbenější izolace řemeslníků a kutilů Platný od / v.01

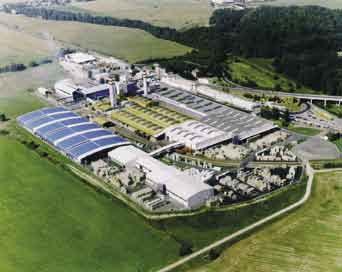

2 ISOVER SVĚTOVÁ JEDNIČKA V IZOLACÍCH Společnost Isover celosvětově vyvíjí, vyrábí a prodává izolační materiály v té nejlepší kvalitě již od roku Materiály Isover je izolována každá druhá střecha v Evropě či každý pátý dům v USA. Isover, divize izolačních materiálů francouzského koncernu Saint-Gobain, založeného v roce 1665 ve Francii, je největší výrobce tepelných, zvukových a protipožárních izolací s působností a výrobními závody po celém světě. V České republice je skupina Isover zastoupena společností Saint-Gobain Construction Products CZ a.s., Divize Isover se sídlem v Praze. V Častolovicích se nachází moderní výrobní závod na výrobu izolačních materiálů z čedičové vlny, které se zde vyrábějí již 50 let. Společnost vlastní také dva závody na výrobu expandovaného polystyrenu (EPS), a to v Českém Brodě a Lipníku nad Bečvou. Poté, co společnost Isover převzala na počátku roku 2010 výrobu expandovaného polystyrenu od sesterské firmy Rigips, stala se firmou nabízející nejširší sortiment tepelných, zvukových a protipožárních izolací na českém trhu v té nejlepší kvalitě, a navíc pod jednotnou značkou ISOVER. Stejně jako na jiných evropských a světových trzích, tak i na českem trhu je Isover největším výrobcem a dodavatelem izolačních materiálů. Kompletní nabídka sortimentu značky ISOVER zahrnuje stávající produkty z čedičové vlny, skelné vlny, extrudovaného polystyrenu XPS a také kvalitní izolační produkty z expandovaného polystyrenu EPS. Vedle tradičních výrobků pro izolace podlah, příček, stěn, fasád, stropů, podhledů, plochých a šikmých střech či potrubních rozvodů zahrnuje nabídka také unikátní fólie Isover VARIO s proměnnou hodnotou ekvivalentní difuzní tloušťky s d, lepicí a těsnicí pásky, tmely apod. Materiály Isover jsou určeny nejen pro tepelnou izolaci budov, ale slouží také jako ochrana před hlukem a případně i přispívají ke zvýšené požární odolnosti objektů a rozličných technických a technologických zařízení a prvků. Izolační materiály z minerálních vláken i polystyrenu velmi významně přispívají ke snižování energetické náročnosti budov, a tím i celkové produkce škodlivých látek vypouštěných do ovzduší. Díky své kvalitě a vysokým tepelně technickým parametrům jsou klíčovými prvky pro nízkoenergetický a pasivní způsob bydlení. Výrobky jsou zařazeny do dotačního programu Nová zelená úsporám. Prodej výrobků pod ochrannou známkou ISOVER je v České republice zajištěn prostřednictvím rozvětvené sítě smluvních odborných prodejců stavebnin. V každém regionu Čech a Moravy můžete využít služeb a poradenství obchodních zástupců, kteří jsou připraveni podat Vám veškeré informace o našich materiálech. Snahou společnosti Isover je poskytovat zákazníkům možnost objektivního řešení týkajícího se výběru a aplikace jednotlivých typů izolací. Samozřejmostí je odborné poradenství při volbě nejvhodnějšího typu izolačního materiálu pro dosažení optimálního řešení přesně dle potřeb a požadavků zákazníků, a to jak po stránce technické, tak také po stránce ekonomické.

3 OBSAH ISOVER SVĚTOVÁ JEDNIČKA V IZOLACÍCH 2 ZATEPLENÍ obvodových stěn 32 ŠIKMÉ STŘECHY HLAVNÍ PŘÍNOS POUŽITÍ IZOLACÍ ISOVER MULTI-KOMFORTNÍ DŮM VLASTNOSTI IZOLACÍ A POMOCNÉ TABULKY izolace ŠIKMých STŘECH, STROPů A PODHLEDů 6 16 Lehké příčky, předsazené stěny, pohltivé stěny a stropy IZOLACE podlah IZOLACE plochých střech VEGETAČNÍ STŘECHY Materiály z extrudovaného polystyrenu (XPS) technické izolace PLOCHÉ STŘECHY PODLAHY obvodové stěny příčky Barevné odlišení Isover výrobků skelná vlna čedičová vlna doplňkové materiály extrudovaný polystyren expandovaný polystyren Ultimate PIR 2-3 TECHNICKÉ IZOLACE XPS VEGETAČNÍ STŘECHY

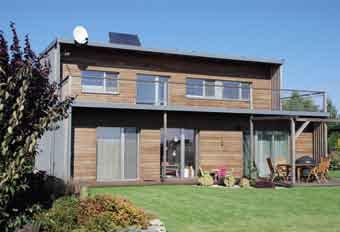

4 HLAVNÍ PŘÍNOS POUŽITÍ IZOLACÍ ISOVER Vytváříme komfort a příjemné klima Všichni chceme mít místo, kde nám je příjemně, ani zima, ani horko, a kde jsme chráněni před nežádoucím hlukem. S Isoverem si můžete být jistí, že ať už se kdekoliv uvnitř Vašeho domu nebo venku děje cokoliv, ať je mráz či parný den, ať kolem Vašeho domu jezdí auta či létají letadla, vždy si budete moci vychutnávat tu správnou atmosféru a chvíle klidu a pohody, kterou vám tepelné a zvukové izolace Isover poskytnou. Úspory s materiály ISOVER Jedním z předpokladů pro spokojený život či práci je i vytvoření správné tepelné pohody prostředí v létě i v zimě. Toho můžeme dosáhnout instalací výkonného a energeticky náročného topného/ klimatizačního systému nebo minimalizací úniku tepla z objektu provedením kvalitní tepelné izolace. Zateplováním provádíme dodatečnou tepelnou ochranu stavebních konstrukcí s cílem ušetřit náklady na teplo. Moderní energeticky úsporné stavby (nízkoenergetické a pasivní domy) vykazují energetickou třídu B (popř. A). Tyto budovy s minimálními provozními náklady využívají tepelné izolace v tloušťkách mm pro podlahy, mm pro stěny a mm pro střechy. Hodnota energetické náročnosti je zcela zásadním parametrem při stanovení hodnoty a ceny bytu či domu. Při nákupu či prodeji bytu či celého domu dnes již nikoho nepřekvapí povinnost dokladování průkazu jeho energetické náročnosti. Průkaz energetické náročnosti budovy udává, kolik celkem budova spotřebuje energie. Počítá se energie na vytápění domu v zimě, chlazení v létě, energie na nucené větrání, přípravu teplé vody a také na elektrické osvětlení. Podobně jako u elektrických spotřebičů si můžeme dům porovnat s ostatními a uvidíme, kolik přibližně bude stát provoz takové nemovitosti. Pořízení tepelné izolace stojí peníze, ale je to jednorázové vydání, které se v budoucnosti mnohonásobně vrátí. Optimální tepelnou ochranou dosáhnete úsporu nákladů na vytápění po celou dobu života Vašeho domu. A to je v dnešní době důležité vzhledem k trendu růstu cen za energii.

5 CHRÁNÍME VÁŠ DŮM I NAŠI PŘÍRODU polystyrenu. Tento recyklát, např. z obalů televizí či ledniček, je žádanou vstupní surovinou. Ušetření nákladů na teplo není jedinou výhodou zateplení objektu. Můžeme tím navíc eliminovat tepelné mosty a minimalizovat vlhkostní problémy v konstrukci. Právě špatný vlhkostní režim v konstrukci má za následek napadení konstrukce plís- ISOVER vykupuje pro recyklaci čistý expandovaný polystyren Více informací na recyklaceeps@isover.cz němi či houbami, které snižují obyvatelnost prostor a mají přímý vliv na zdraví osob. Těmto problémům Životní cyklus výrobku se lze vyhnout použitím dostatečné vrstvy tepelné začíná od místa vytěžení izolace v konstrukci. Dalším přínosem tepelných izo- vstupních surovin, lací je prodloužení životnosti domu tím, že udržíme pokračuje zpracováním zdravé i samotné konstrukce. ve výrobním závodě, distribucí na stavbu Nesmíme opomenout přínos zateplení ekologický- a následném používání mi materiály Isover na životní prostředí. Zateple- výrobku po dobu jeho ním objektu lze snížit emise CO2 rodinného domku životnosti. Nedílnou až o více než jednu polovinu. součástí analýzy životního cyklu výrobku je i jeho Ekologické výrobky konec, kdy se buďto vrací zpět do země Izolační materiály Isover odpovídají všem poža- jako stavební odpad, davkům, které na tepelné izolace klade moderní nebo lépe, když je bydlení. Veškerá naše čedičová vlna a skelná vlna recyklován. se vyrábí z přírodních a biologicky rozpustných vláken dle nejpřísnějších evropských norem. Výrobky Ekologická certifikace budov z pěnového polystyrenu Isover jsou vyráběny bez použití CFC a HCFC označovaných jako freony i bez Pro hodnocení LEED, BREEAM, SBTool či DGNG zakázaných retardérů hoření (HBCD). je možné vydat prohlášení výrobce o obsahu recyklovatelné složky, složení výrobku, emisích VOC Většina výrobků má již dokončen systémem ekolo- a dalších údajích,... Tyto informace jsou na vyžádání gické certifikace, který vyhodnocuje celý jeho život- a řeší se podle individuálních potřeb. EPD ní cyklus (LCA - life cycle assessment). Výsledkem Environmentální prohlášení o produktu, v souladu s ČSN EN A1, ČSN ISO 14025, LEEDv4, BREEAM 2016 ISOVER EPS 70F ISOVER EPS 70 vyhodnocení je pak tzv. EPD protocol (environmental product declaration). Zkoumá se zejména OTY VSTUPNÍ HODN SCHÉMA LCA, spotřeba energetických zdrojů při výrobě a následi k LCA Tab. 4 Podrobnost né ušetření energie při používání tepelné izola- Referenční životnost RSL Okrajové podmínky Alokace Český Brod (Česká Hodnocené období Použitý software faktory Charakterizační Porovnatelnost emise CO2, SO2, hospodaření s vodou, množství 2.60 K m2 W bránu s možnostmi procesu (1 %) energii na úrovni pro vstupy a primární Okrajové podmínky ů; (5 %); doprava zaměstnanc a informační úrovni z lidské činnosti jelikož toky, které vyplývají dopravní systém, Nejsou zahrnuty výroba strojů a výrobou stavebních stavba závodu, é v porovnání s Není zahrnuta mají být zanedbateln související toky vzhledem k životnosti; materiálů, porovnané hmotnosti na jsou závislá Alokovaná kritéria Lokální podmínky je potřeba pro jejich výrobu. Dále se zkoumá např. o tepelném odporu 50 let Od kolébky po Hranice systému ce. Minerální vlny ušetří až 300 více energie, než ého polystyrenu 1 m2 expandovan Funkční jednotka republika) 2015 Ecobilan TEAM 5.2 nemusí být z různých programů prohlášení o produktu dat uváděných v EPD je možné Environmentální v souladu nebo posouzení údaje uváděné porovnatelná. Srovnání byly všechny srovnávané pouze tehdy, pokud s EN A1. CML IA 4.1 odpadu při výrobě a jeho recyklovatelnost. Recyklace INTERPRETACE VÝSLED KŮ SHRNUTÍ LCA ISOVER EPS 70F cyklu fáze životního Obr. 3 Započítané budovy na úrovni konstrukce, Výroba Jak při výrobě izolace z minerální vlny, tak z EPS je Doprava Instalace (ČSN EN A1); Použití vliv výrobku ve Konec životnosti CELKEM Dopady na životní 4 prostředí možná recyklace. Náš vlastní odpad z kamenné vlny fázi B1-B7 bude započítán až RECYKLACE Potenciál opětovného využití 7,39 149,50 je recyklován na místě tak, že je transformován na 156,39 brikety a vrácen zpět do kupolové pece. Takto se dá 0,010 recyklovat až 100 % odpadu vzniklého při výrobě 1,10 (odřezky apod.). Při výrobě se používá kromě briket Obr. 14 Interpretace výsledků LCA dle SG PCR i recyklát z vysokopecní strusky, která tvoří až čtvrtinu vsázky. Čistý odpad EPS se znovu použije tak, že se rozdrtí a během výrobního procesu přidá do panenského materiálu, čímž se sníží množství použité panenské suroviny. Ve výrobním závodě v Českém Brodě 12 Vyčíslení dopadů na životní prostředí pomocí dokumentu EPD, které bylo ověřeno nezávislou třetí stranou. je možné recyklovat až 50 % již napěněného 4-5

6 MULTI-KOMFORTNÍ DŮM, DETAILY A KONSTRUKČNÍ ŘEŠENÍ AKTUÁLNÍ POŽADAVKY NA MCH Energie na vytápění (kwh/m 2 a) Energie na chlazení (kwh/m 2 a) Multi-Komfortní dům Saint-Gobain vychází ze standardu pasivního domu, ale přidává k němu i další atributy kvalitního bydlení. Neřeší dům pouze po stránce tepelné, ale díky komplexním vlastnostem minerální izolace Isover má důraz i na akustiku a požární bezpečnost. Obytné budovy Mírné a střední klima Horké klima Novostavba < 15; renovace < 25 nebo místní regulace Novostavba < 15; renovace < 25 nebo místní regulace Vzduchotěsnost n 50 (V/h) 0,6 1,0 Denní světlo (přístup denního světla v %) 60% Letní komfort (přehřívání % období) 10 % 5 % Mezi bytovými Vzduchem DnT, w+c (db) 58 db 63 db jednotkami Konstrukcí L nt, w+cl (db) 45 db 40 db Akustické vlastnosti Mezi místnostmi Vzduchem DnT, w+c (db) 45 db 48 db jednoho bytu Konstrukcí L nt, w+cl (db) 50 db 45 db Z vnějšího hluku Venkovský a městský L den 25 db 20 db Udržitelnost EPD na všechny výrobky SG Min. Cíl ce vzduchu v obytných prostorách nejen šetří spotřebu energie, ale hlavně má pozitivní vliv na zdraví obyvatel. Použitím rekuperačních jednotek můžeme získat zpět teplo, které bychom ztratili běžným větráním do venkovních prostor. Používání řízeného větrání má spoustu výhod. Tepelná pohoda Žít pohodlně a chránit přírodu Version 2.0 CZ Multi-Comfort House Designer Postaveno pro budoucnost: Multi-Komfortní dům SAINT-GOBAIN v.06 Základem je stále dostatečné zateplení obalových konstrukcí budovy. U Multi-Komfortního, stejně jako u pasivního domu, se pohybujeme v tlouškách izolace mm. To nám zajistí nejenom dokonalou tepelnou ochranu před mrazem v zimě, ale také příjemnou teplotu v horkých letních dnech. Tepelná ztráta je pak tak nízká, že nebudete potřebovat běžný systém vytápění. Tepelné zisky od slunce, lidí a elektrických spotřebičů Vám při správném návrhu a realizaci můžou pokrýt tepelné ztráty domu po většinu roku. Akustická pohoda V Multi-Komfortním domě se také nebudete muset bát nepříjemného hluku. Budete uchráněni před zvuky zvenku od dopravy či od souseda, ale také před hlukem, který vytváříte i vy sami. Nemusíte tedy utíkat před hlukem daleko od civilizace, ale můžete si udělat oázu klidu ve Vašem vlastním domě. Požární bezpečnost Kvalitní protipožární vlastnosti mají všechny minerální izolace již v základní výbavě. Jsou zatříděny do nejpřísnějších protipožárních tříd A 1 a A 2. V konstrukcích díky tomu dosahují nejdelších časů požární odolnosti EI. Čerstvý vzduch základ zdravého bydlení Detaily a konstrukční řešení Detaily a konstrukční řešení by měly být nedílnou součástí každého projektu. Bohužel v praxi tomu tak nebývá a často se provádí jak rekonstrukce, tak dokonce i novostavby bez dostatečné projektové dokumentace. Nejde však ani o výkres krovu či střechy, ty většinou včetně řezů součástí projektové dokumentace až na výjimky jsou, ale především o výkresy detailů napojení jednotlivých konstrukcí. Z tohoto důvodu společnost ISOVER vytvořila webové stránky, na kterých lze najít řadu velmi užitečných detailů. Proudění vzduchu v interiéru je jedním z hlavních faktorů ovlivňující kvalitu prostředí. Správná cirkulawww.isover-konstrukce.cz Detaily jsou především schematické a mají sloužit hlavně jako inspirace. Každý detail je však opatřen certifikátem Centra pasivního domu v Darmstadtu a lze jej tedy využít převážně u konstrukcí pasivních staveb. Vysoký komfort s nízkými náklady Úspora v poměru 8:1 ve srovnání se standardními domy to je život v Multi-Komfortním domě Saint-Gobain. Nejen běžné stavby, ale i nízkoenergetické mají při porovnání vyšší náklady na provoz než pasivní domy. Zvolte si hned na začátku pasivní dům. Ostatně, jak často stavíte dům? Jednou za život.

7 Aplikace pro mobilní zařízení chytré telefony, tablety Rychlý kalkulátor tloušťky zateplení stávajících i nových obvodových konstrukcí budov s přehledným grafickým vyjádřením energetického standardu konstrukce při různých úrovních zateplení. Obsahuje i technické specifikace izolačních materiálů Isover, ceníky, kontakty, odkazy,.. knihovny výrobků Isover Isover v loňském roce dokončil realizaci digitálních BIM knihoven svých produktů. Jedná se o informační modely tepelných izolací Isover, které byly zpracovány pro BIM softwary Graphisoft Archicad a Autodesk Revit. Revit - Kromě jednotlivých BIM objektů (výrobků) archivy obsahují i přednastavené skladby stavebních konstrukcí s aplikovanými produkty Isover. Pomocný software pro optimalizaci akustiky budov Environmental Product Declaration Mimo výše uvedených aktivit pro Vás organizujeme a zastřešujeme další činnosti: každoroční mezinárodní studentská projekční soutěž mezinárodní soutěž již realizovaných staveb (EEA) vydávání katalogu projektů Energeticky úsporných budov odborné poradenství a konzultace odborné semináře a konference praktická školení aplikace tepelných izolací a mnohé další... Kontaktujte nás pro více informací ohledně termínů seminářů, školení, soutěží... Divize Isover Saint-Gobain Construction Products CZ a.s. info@isover.cz technickedotazy@isover.cz Tel.: Návody a opatření pro zajištění vzduchotěsnosti budov SW pro rychlou energetickou optimalizaci návrhu budov Multi-Comfort House Designer umožňuje rychle a přehledně vypočítat nejdůležitější energetické parametry budovy v závislosti na zvolených konstrukcích a orientaci ke světovým stranám. Program tak napomáhá optimalizaci návrhu budovy vedoucí k energeticky úsporným stavbám. Nejnovější verzi 4.0 si již můžete zdarma stáhnout z Verze 4.0. má tyto nové funkce: Využívá on-line certifikované detaily z webové databáze na Je zde výrazně vyšší nabídka prvků oken a dveří. Využívá v rámci výpočtu i vlivy zastínění. Je graficky přehlednější. Dokument představující vliv výrobku na životní prostředí na základě LCA, je to klíčový nástroj předávající environmentální informace o výrobcích EPD, jako nástroj udržitelnosti slouží tedy k zodpovězení otázek týkající se životního prostředí a poskytne objektivní porovnání výrobků. Tento ucelený protokol ekologických souvislostí jednotlivých výrobků je také důležitým podkladem pro certifikaci budov. Vybrané konstrukční detaily pro úsporné budovy Katalog tepelnych vazeb III.indd :45:37 Nový dům splňující nařízení o úsporách energie Úspora tepelné energie 75% Multi-Komfortní dům 1 euro/m 2 za rok Standardní dům podle stavebních předpisů 8 euro/m 2 za rok Náklady na spotřebovanou energii Multi-Komfortní dům 1 euro/m 2 za rok Obecně, pasivní domy ušetří 75 % energie proti novým stavbám zhotoveným podle platných předpisů (splnění nejmírnějších to jest požadovaných hodnot) a to bez nutnosti jakkoli omezovat pohodlí obyvatel. Pro kvalitní Multi-komfortní domy platí tyto podmínky: perfektně a do detailu propracovaná, se stavebníkem prodiskutovaná a jím schválená projektová dokumentace, perfektní a důsledné provedení stavebních prací, všech detailů a důsledné dodržení projektové dokumentace ta je v tomto případě zákonem, použití kvalitních komponentů: zejména oken a tepelných izolací, autorský a technický dozor, který svou funkci vykonává naprosto zodpovědně a odborně, umístění stavby do terénu by mělo být řešeno s ohledem na možnosti pasivních solárních zisků. Požadavky na vzduchotěsnost Budovy by měly být dostatečně těsné. Při nedostatečné těsnosti pláště dochází vlivem komínového efektu k nekontrolovanému soustavnému nasávání studeného vzduchu ve spodní části budovy a unikání teplého vzduchu v části horní. Tento komínový efekt se zvyšuje se snižující se teplotou, tj. největších ztrát se dosahuje v zimním období. Společně s účinkem větru může netěsnost budovy zcela znehodnotit tepelněizolační obálku a ztráty jinak dostatečně izolované budovy se budou pohybovat na úrovni staveb z minulého století. U budov bez ventilačního systému by neměla hodnota n 50 přesahovat 3,0; u budov s ventilačním systémem hodnotu 1,0 a pro Multi-Komfortní domy Saint-Gobain je požadavkem hodnota menší než 0,6. Hodnota 0,6 znamená, že za hodinu může uniknout maximálně 60 % celkového objemu vzduchu budovy v případě snahy však lze hodnotu n 50 snížit až na 0,3. Každý druh stavby vyžaduje rozdílné vzduchotěsné konstrukce Masivní nebo lehká stavba v obou druzích stavby může být dosaženo vzduchotěsnosti. Jen je zapotřebí při návrhu použít rozdílných koncepcí. Již ve fázi projektu musí být vypracován podrobný koncept celkové vzduchotěsnosti se všemi spoji stavebních prvků, napojeními i průchody. V dřevěných stavbách se doporučuje provést rozvody instalací z interiérové strany parozábrany. ISOVER pro architekty a projektanty Isover SmartAPP MCH Designer 4.0 Naše pomoc Vám Jako pomoc při návrhu pasivního Multi-Komfortního domu naše společnost připravila několik nástrojů. Ke správnému řešení návazností konstrukcí, odstraňování tepelných mostů, bezpečné realizaci a spoustě dalších Vám pomůže speciální publikace Multi-Komfortní dům, kde na více než 150 stranách získáte řadu doporučení ke kvalitnějšímu bydlení podle nejmodernějších standardů. Dozvíte se zde vše o základních principech konstrukce a fungování pasivního domu. Zda je Váš dům správně navržen a dosahuje parametrů pasivního domu, Vám pomůže vyhodnotit výpočetní software Isover Multi-Comfort House Designer CZ. Tento program Vám rychle přepočítá nejdůležitější energetické parametry budovy v závislosti na změně tvaru budovy, parametrů obvodových konstrukcí, oken atd., čímž Vám ve fázi návhu pomůže optimalizovat stavbu z hlediska tepelně technických parametrů. Program si můžete stáhnout na v sekci Ke stažení. Ke správnému řešení návazností konstrukcí, odstraňování tepelných mostů, bezpečné realizaci a spoustě dalších, Vám pomůže speciální publikace Katalog tepelných vazeb. BIM Více informací a možnost online stažení naleznete na: Archicad EPD NOVINKY Katalog tepelných vazeb II - STŘEŠNÍ KONSTRUKCE Katalog tepelných vazeb I - VNĚJŠÍ STĚNY 40 KONSTRU KČN ÍCH DETAI LŮ ze 3 odlišných nosných systémů ve 4 druzích tepelně izolačních materiálů ve 3 energetických úrovních = 492 hodnot Ψ e a f Rsi,min Katalog tepelných vazeb II - STŘEŠNÍ KONSTRUKCE 2-4 Plochá střecha / Bez atiky, přesah 0,5 m Zděná stavba 44 KONSTRU KČN ÍCH DETAI LŮ ze 3 odlišných nosných systémů ve více druzích tepelně izolačních materiálů ve 3 energetických úrovních Katalog tepelných vazeb III - SPODNÍ STAVBA Spodní stavba / Vstupní dveře založeno na desce (vytápěné přízemí) Více v katalozích, ke stažení na Zděná stavba 42 KONSTRU KČN ÍCH DETAI LŮ ze 3 odlišných nosných systémů ve více druzích tepelně izolačních materiálů ve 3 energetických úrovních Pro členy klubu Isover TOP Partner je možné provést měření vzduchotěsnosti ZDARMA. 6-7

8 VLASTNOSTI MINERÁLNÍCH IZOLACÍ A EPS ISOVER TEPELNÁ OCHRANA ochrana proti hluku Tepelněizolační vlastnosti materiálů jsou charakterizovány součinitelem tepelné vodivosti (W m -1 K-1 ). Ten představuje schopnost materiálu vést teplo. Ze součinitele tepelné vodivosti lze stanovit tepelný odpor pro danou tloušťku materiálu a výsledný součinitel prostupu tepla konstrukcí U (W m -2 K-1 ). Žijeme v hlučném světě. Dvacet čtyři hodin denně, sedm dní v týdnu jsme vystaveni hluku, který nechceme, nepotřebujeme nebo z něj nemáme žádný užitek. Isover pomáhá vytvářet místa, kde jsme v našem denním životě chráněni od nežádoucích účinků hluku. Nové grafitové materiály Isover EPS Grey a nejmodernější skelné vlny Isover Multimax 30 dosahují součinitel tepelné vodivosti 0,030 0,031 W m -1 K-1. O vynikajících tepelněizolačních vlastnostech materiálů z minerální vlny a EPS se můžete přesvědčit v jednotlivých kapitolách katalogu, kde naleznete doporučené výrobky do konkrétních konstrukcí. V tabulkách dále v katalogu jsou kromě laboratorních hodnot tepelných vodivostí i tyto hodnoty u materiálů zabudovaných ve stavebních konstrukcích λ U! Tepelně technické vlastnosti stavebních konstrukcí se řídí dle požadavků uvedených v normě ČSN (Tepelná ochrana budov Část 2: Požadavky). Tato norma stanovuje tepelně technické požadavky pro správný návrh budov tak, aby byl zajištěn požadovaný stav vnitřního prostředí při jejich užívání. Z hlediska tepelně technických vlastností stavebních konstrukcí předepisuje tato norma hodnoty součinitele prostupu tepla U N (W m -2 K -1 ). Díky vynikajícím izolačním vlastnostem materiálů Isover lehce splníte požadavky, které tato norma na objekty z tepelněizolačního hlediska klade. Hladina akustického tlaku od různých zdrojů, jeho účinky Velmi dobrá absorpční schopnost vláknitých materiálů Isover umožňuje ochranu nejen před rušivým hlukem ze sousedních místností, ale také před nežádoucím venkovním hlukem. Nízká dynamická tuhost kročejových desek z minerálních vláken, popřípadě elastifikovaného polystyrenu Isover EPS RigiFloor, zajišťuje výborné parametry podlahových konstrukcí proti kročejovému hluku. Správným návrhem lze s našimi výrobky dosáhnout trvalého a citelného zlepšení akustických parametrů jednotlivých konstrukcí. Naše výrobky mohou být součástí mnoha systémů, jejichž výrobci uvádějí konkrétní hodnoty těchto parametrů. Jejich minimální hodnoty jsou předepsány normou. Podmínkou účinnosti našich izolací je zabudování v systémové konstrukci nebo zodpovědný přístup projektanta při návrhu nesystémové konstrukce. Naše výrobky jsou díky optimální hmotnosti vhodné do lehkých tlumicích příček, díky nízkým hodnotám dynamické tuhosti do plovoucích podlah a jejich výborných pohltivých schopností je využíváno u zvukově pohltivých stěn, podhledů a v technických a průmyslových aplikacích. Vytváříme akustickou pohodu db (A) 140 Práh bolesti Tryskový motor (ve vzdál. 25 m) Start tryskových letadel (vzdál. 100 m) Porucha sluchu i při krátkodobém působení hluku Hudba (pop-music) Těžká nákladní doprava Pila, sbíječka Střední silniční provoz Porucha sluchu při dlouhodobém vystavení působení hluku Silné obtěžování a snížení psychické výkonnosti Rw 52 db Rw 53 db Rw 53 db Rw 65 db Zábava skupiny lidí Kancelář Rw 10 db Knihovna Obývací pokoj Slabé rušení Rw 10 db Ložnice Les Práh slyšitelnosti Žádné nebo občasné rušení Lw 25 db Lw 35 db Poznámka: Uvedené hodnoty jsou jen informativní, vždy záleží na skladbě celé konstrukce.

9 Požární ochrana výběr správného typu výrobku Výrobky z minerálních vláken ISOVER výrazně přispívají ke zvyšování požární odolnosti objektů. Požární odolnost v minutách (např. příčky či obvodové stěny) se hodnotí vždy jako odolnost celé skladby (nosné části, izolace, opláštění včetně kotvicích prvků apod.), nikdy nelze hodnotit samostatnou izolační desku či jiný jednotlivý prvek dané skladby. Desky či role samotné jsou dle platných předpisů hodnoceny tzv. reakcí na oheň. Reakce na oheň je odezva výrobku na oheň, kterému je za daných podmínek vystaven. Je to výsledek celého souboru zkoušek. Všechny výrobky z minerálních vláken ISOVER jsou zařazeny do skupiny nehořlavých výrobků s reakcí na oheň A1 nebo A2 dle ČSN EN Výrobky z pěnového polystyrenu jsou podobně jako jiné organické materiály (dřevo apod.) hořlavým materiálem. Z tohoto důvodu se EPS izolace kombinují s dalšími nehořlavými materiály (omítkami, sádrokartonem apod.) tak, aby ucelený certifikovaný systém splňoval i náročné protipožární parametry. Výrobky Isover jsou vždy součástí ucelené skladby konstrukce. Přesné specifikace jejich vlastností jsou uvedeny v jednotlivých technických listech výrobků či nově v prohlášení o vlastnostech. Aktuální verze naleznete na Na konstrukce je kladeno velké množství požadavků nejen z hlediska správného konstrukčního řešení, ale také z hlediska legislativních předpisů. Tato problematika je natolik široká, že přesahuje rámec návrhu a posouzení objektů nebo jednotlivých konstrukcí bez odborné pomoci specialisty projektanta. Zjišťování a posuzování jednotlivých vlastností konečné konstrukce je tedy plně v kompetenci projektantů. Ti mohou v návrhu využít tzv. systémových konstrukcí skladeb ověřených potřebnými zkouškami a certifikovaných pro danou aplikaci. U výrobce systémové konstrukce lze zjistit mimo součinitele prostupu tepla také hodnotu požární odolnosti i vzduchové neprůzvučnosti, popřípadě další specifické parametry. Systémové konstrukce jsou dnes běžně užívány v oblasti zateplování fasád, lehkých dělicích konstrukcích (stropy a příčky), podlahových konstrukcí atd. Divize Isover jako výrobce izolační výplně těchto systémů přebírá záruku za své výrobky a jejich vlastnosti tehdy, jsouli zabudovány právě v systémové skladbě a dle souvisejících technologických postupů způsobilou realizační firmou. V nesystémových skladbách přechází zodpovědnost plynoucí z návrhu plně na projektanta. další výhody minerálních izolací Isover Pro jednoduchou orientaci v našem sortimentu izolací z minerální vlny a EPS z hlediska aplikací, jejich vlastností deklarovaných dle ČSN EN 13162, ČSN EN a minimálních tlouštěk slouží přehledné tabulky dále v katalogu. paropropustnost vodoodpudivost tvarová a objemová stálost zdravotní nezávadnost Další výhody EPS izolací Isover výborné mechanické vlastnosti minimální hmotnost nízká nasákavost jednoduchá zpracovatelnost zdravotní a ekologická nezávadnost jednoduchá recyklovatelnost výhodný poměr cena/výkon 8-9

10 MINIMÁLNÍ A DOPORUČENÉ TLOUŠŤKY IZOLACÍ V KONSTRUKCÍCH Izolace Isover Konstrukce Střecha plochá a šikmá se sklonem do 45 včetně; Strop s podlahou nad venkovním prostorem Střecha strmá se sklonem nad 45 Strop pod nevytápěnou půdou (se střechou bez tepelné izolace) Strop a stěna vnitřní z vytápěného k nevytápěnému prostoru Strop a stěna vnitřní z vytápěného k temperovanému prostoru; Strop a stěna vnější z temperovaného prostoru k venkovnímu prostředí Stěna vnější těžká; Stěna k nevytápěné půdě (se střechou bez tepelné izolace) těžká Stěna vnější lehká; Stěna k nevytápěné půdě (se střechou bez tepelné izolace) lehká Stěna mezi sousedními budovami Podlaha a stěna vytápěného prostoru přilehlá k zemině 5) Podlaha a stěna temperovaného prostoru přilehlá k zemině Součinitel prostupu tepla U tepelné izolace d 1) U (W m -2 K -1 ) d U (W m -2 K -1 ) d U (W m -2 K -1 ) d U (W m -2 K -1 ) d U (W m -2 K -1 ) d U (W m -2 K -1 ) d U (W m -2 K -1 ) d U (W m -2 K -1 ) d U (W m -2 K -1 ) d U (W m -2 K -1 ) d Nákladové optimum (Doporučené hodnoty) rekonstrukce 2) novostavby 3) téměř nulové budovy 3) Téměř nulové domy (Doporučené hodnoty pro pasivní domy) 0,16...0,16 0,15...0, ,20...0,19 0,18...0, ,20...0,18 0,15...0, Multi-Komfortní dům 4) 0,40...0,35 0,30...0, ,50...0,44 0,38...0, ,25...0,22 0,18...0, ,20...0,19 0,18...0, ,70...0,60 0,50...0, ,30...0,26 0,22...0, ,60...0,53 0,45...0, Data uvedená v tabulce vychází z požadavků ČSN : 2011 a vyhlášky 78/2013 Sb. o energetické náročnosti budov. Díky vlivu tepelných mostů se do konstrukcí střech či podobných typů konstrukcí aplikuje o cca 10 % více tepelné izolace, než je v tabulce uvedeno. U konstrukcí je často před či za tepelnou izolací také jiný materiál (např. zdivo). Díky jeho tepelněizolačním vlastnostem lze tloušťku tepelné izolace snížit dle jeho parametrů. 1) Vypočtené tloušťky tepelné izolace d odpovídají návrhových hodnotám součinitele tepelné vodivosti λ u pro deklarované hodnoty = 0,039 W m -1 K-1. 2) Hodnoty požadované pro měněné stavební prvky obálky budovy dle vyhlášky o energetické náročnosti budov z roku ) Průměrné hodnoty vycházející z požadavku na U em dle vyhlášky 78/2013 Sb. (novely vyhlášky č. 148/2007 Sb.) o energetické náročnosti budov (hodnoty pro konkrétní projekt se mohou lišit na základě skutečného U em ). 4) Hodnoty doporučené společností Isover pro dosažení komfortního bydlení. 5) V případě vytápěné podlahy je třeba vzhledem ke zvýšení teplotního spádu navýšit tloušťku tepelné izolace o 40 %. U konstrukcí je často před či za tepelnou izolací také jiný materiál (např. zdivo). Díky jeho tepelněizolačním vlastnostem lze tloušťku tepelné izolace uvedenou v horní tabulce snížit dle jeho parametrů. Materiál plné cihly 450 mm plynosilikát 450 mm vápenopískové cihly 450 mm děrované cihly 450 mm therm bloky 450 mm kamenné zdivo 450 mm Nahrazuje 20 mm tepelné izolace 120 mm tepelné izolace 16 mm tepelné izolace 65 mm tepelné izolace 100 mm tepelné izolace 5 mm tepelné izolace Isover SmartAPP Pro rychlý nástřel tloušťky tepelné izolace je možné použít aplikaci pro mobilní telefony Isover SmartAPP, která je zdarma ke stažení pro tablety a telefony se systémem Android na Google play a pro telefony a tablety se systémem ios na App Store.

11 POUŽITÍ STAVEBNÍCH IZOLACÍ Z MINERÁLNÍCH VLÁKEN (MW) tepelná izolace čedičová izolace skelná izolace TDPT AKUSTIC SSP2 MERINO PIANO DOMO PLUS UNIROL Plus UNIROL PROFI EVO Multiplat 35 NT Multiplat 35 MULTIMAX 30 TRV AK DK SD INTENSE FLORA LAM 70 LAM 50 LAM 30 R T S WOODSIL TOPSIL FASSIL NT FASSIL TF TF THERMO TF PROFI TOP V NF 333 N/PP T-P T - N N AKU TRAM MW ORSET ORSIK UNI ISOVER tvar desky hranol desky pásky desky klíny desky rohož desky 0,033 0,037 0,039 0,038 0,038 0,036 0,033 0,035 0,035 0,035 0, ,035 0,037 0,042 0,041 0,040 0,037 0,038 0,039 0,035 0,033 0,035 0,035 0,038 0,035 0,036 0,040 0,041 0,036 0,039 0,039 0,036 0,035 0,044 0,038 0,038 0,035 Deklar. tep. vodivost W m -1 K -1 ) dle ČSN EN Šikmé střechy Mezi krokve Pod krokve Nad krokve nezatížitelná Nad krokve zatížená Mezistropu (v úrovni kleštin, hambalku) Šikmá vegetační střecha 3 1 Vnitřní konstrukce Sádrokartonová příčka Tepelně a zvukověizolační předsazená stěna Zvukově pohltivé obložení (rošt + perfor. opláštění) Strop pod nevytápěným prostorem (volná pokládka) Dřevěný trámový strop (výplň) Podhledové konstrukce (výplň) Podlahové konstrukce Těžká plovoucí ŽB roznášecí deska Těžká plovoucí anhydritový potěr Lehké plovoucí podlahy 1 1 Lehké montované na nosných dist. stojkách Dilatační spáry u stěn a prostupů svislých konstrukcí 2 1 Obvodová stěna, strop (průjezd) Systémové kontaktní zateplení Vnější obklad spodního líce stropu Předvěšené fasády (do roštu, max. 2 NP) Předvěšené fasády (do roštu) Předsazené fasády (mech. kotvené, samonosné) Stěna sousedících budov dilatační spára Montované kazetové pláště Dřevěné rámové konstrukce Ploché střechy Jednoplášťová střecha spodní vrstva Jednoplášťová střecha vrchní vrstva 1 Jednoplášťová střecha spádová vrstva 1 1 Dvouplášťová střecha mezistřešní prostor Extenzivní vegetační plochá střecha 1 3 Intenzivní vegetační plochá střecha 3 1 Zmíněná doporučení jsou vytvořena na základě použitelnosti, kvality i ceny jednotlivých výrobků. Kvalitní požadavky mají 3 úrovně: tepelně a akusticky izolační schopnost, požární vlastnosti. Tabulka je proto orientační, v případě nejasností kontaktujte zákaznické oddělení. 1 nejlepší varianta (požadavky na kvalitní tepelnou či akustickou izolaci) 2 standardní varianta (splnění běžných tepelných a akustických požadavků) 3 Alternativně možná varianta (použití s jistými omezeními či náročnější montáží) 10-11

12 NADPIS PŘEHLED TECHNICKÝCH PARAMETRŮ MW označení Isover čedičová vlna Parametr stavební izolace (symbol zkušební TF deklarované jednotky UNI ORSIK ORSET TRAM MW AKU N T - N T-P NF 333 TOP V TF PROFI úrovně nebo norma THERMO TF hodnoty) desky hranol desky deklarovaná hodnota součinitele tepelné vodivosti W m -1 K-1 ČSN EN ,035 0,038 0,038 0,044 0,035 0,036 0,039 0,039 0,041 0,040 0,036 0,035 0,038 návrhová hodnota součinitele tepelné vodivosti * λ u W m -1 K-1 0,038 0,040 0,040 0,047 0,038 0,037 0,040 0,040 0,043 0,043 0,038 0,037 0,040 SVT kód Nová zelená úsporám , 30-60, 80, 40, 50, 40, 50, 40, 50, 100, 120, 50, 60, 100, 120, 60, 70, 60, 80, 60, 80, 40, 50, 20, 25, 140, 150, 80, 100, 140, 150, 80, 100, 200, 240, 25, 30, 20, 25, 100, 120, 100, 120, tloušťka - mm ČSN EN , 120, 100, 120, 60, 70, 30, 40, 160, 180, 120, 140, 160, 180, 120, 140, , 50 30, , , , 160, 140, 160, 80, 90, , 220, 150, 160, 200, 220, 160, 180, tloušťka 180, , , 260, 180, , 260, , , 300 plošné rozměry šířka b mm ČSN EN 822 délka l mm změny rozměrů při dané teplotě DS(T+) mm, % změny rozměrů při dané teplotě ČSN EN 1604 DS(TH) mm, % a vlhkosti napětí v tlaku při 10% stlačení CS(10) (σ 10) kpa ČSN EN pevnost v tahu kolmo k desce TR (σ mt) kpa ČSN EN , ,5 15 pevnostní bodové zatížení při deformaci 5 mm PL(5) N ČSN EN stlačitelnost CP (c ) mm ČSN EN zatížitelnost / užitné zatížení - kpa ~ kn m -2 ČSN EN reakce na oheň třída - ČSN EN A1 A1 A1 A1 A1 A1 A1 A1 A1 A1 A1 A1 A1 požární přídavná tvorba kouře, plamenně hořící částice klasifikace - ČSN EN mm dynamická tuhost 20 mm 25,7-30,9 pro tloušťku dn 25 mm SD (s ) MN m -3 ČSN EN ,9 25,0 26,7 a odpovídající snížení 30 mm 18,3 20,4 25,6 a a a hladiny akustického 35 mm tlaku kročejového 40 mm Lw db výpočtem 9,3 19,5 20,8 hluku v db 45 mm akustické 50 mm 8,4 14,6 - (0,65 pro 20 mm tl Měření dle mm) 40 mm ČSN EN ISO 354 0,70 (0,79) 0,70 (0,75) 0,70 (0,75) - 0,70 (0,79) vážený činitel zvukové α pohltivosti 60 mm W (α stř ) - (deklarace dle 1,00 (0,93) 0,95 (0,90) 0,95 (0,90) - 1,00 (0,93) , ČSN EN ISO 80 mm 1,00 (1,01) 1,00 (0,99) 1,00 (0,99) - 1,00 (1,01) ) 100 mm 1,00 (1,05) 1,00 (1,04) 1,00 (1,04) - 1,00 (1,05) , mm krátkodobá WS (W nasákavost p ) kg m -2 ČSN EN vlhkostní dlouhodobá WL(P) (W lp ) kg m -2 ČSN EN faktor difuzního odporu MU (μ) - ČSN EN Měrný odpor proti proudění vzduchu 40 mm AF r kpa s m -2 ČSN EN (12,3) ( 5) ( 5) - (12,3) * Měrná Platí tepelná pro typické kapacita použití c d v konstrukcích s -možným J kg -1 K rizikem ČSN kondenzace V případě 800 konstrukce bez možného 800 rizika 800 kondenzace vlhkosti je možné 800 použít 800 deklarované , Požární odolnost Pokud jste navrhli konstrukci s požadovanou požární odolností v minutách podle katalogu výrobce systémových požárně odolných konstrukcí, je tímto výrobcem obvykle pro konkrétní skladbu s konkrétní požární odolností specifikována MW izolace těmito vlastnostmi: 1. teplota tavení vlákna: Isover > 1000 C, Isover < 1000 C 2. minimální tloušťka v mm (viz rozměry v horní tabulce) 3. minimální objemová hmotnost izolantu: Isover UNI 40 kg m -3, FASSIL 50 kg m -3, TOPSIL 60 kg m obsah organických látek 5 % (hmotnostních): všechny stavební izolace Divize Isover, Saint-Gobain Construction Products CZ a.s. Poznámky: hodnota bez závorky = deklarované hodnoty dle normy v příslušném řádku (resp. ČSN EN 13162) (hodnota v závorce) = nedeklarovaná, ale změřená hodnota dle normy v příslušném řádku Maximální teplota použití stavebních izolací je 200 C. Deklarované hodnoty speciálních výrobků Isover SD, DK, AK, TRV, N/PP jsou vždy závislé na polotovaru, ze kterého jsou vyrobeny. Konkrétní hodnoty jsou na vyžádání. Vážené snížení hladiny akustického tlaku kročejového hluku bylo pro lehké podlahy Stersil stanoveno přímým měřením ve zkušebně s modelovým ŽB stropem tloušťky 120 mm. Deklarovaná úroveň praktického činitele zvukové pohltivosti α p je uvedena v příslušném technickém listu výrobku Isover AKUSTIC SSP2. Pokud se použije nesystémová konstrukce a je třeba prokázat její požární odolnost v minutách, obraťte se na požárního technika, který tuto konstrukci ověří výpočtem. Soubor podmínek měření deklarovaných hodnot dle ČSN EN ISO 10456: I (10 C) a (u dry ) měřeno při střední teplotě (10 ± 0,3 C) a nízké rovnovážné vlhkosti dosažené sušením. Postup stanovení návrhových hodnot stanovuje ČSN EN ISO

13 FASSIL FASSIL NT TOPSIL WOODSIL S T R LAM 30 LAM 50 LAM 70 FLORA INTENSE MULTIMAX 30 Multiplat Multiplat NT EVO ISOVER skelná vlna UNIROL UNIROL DOMO PROFI PLUS PLUS PIANO MERINO AKUSTIC SSP2 desky desky rohož desky 0,035 0,035 0,033 0,035 0,039 0,038 0,037 0,040 0,041 0,042 0,037 0,035 0,030 0,035 0,035 0,035 0,033 0,036 0,038 0,037 0,039 0,037 0,033 0,037 0,037 0,035 0,038 0,040 0,039 0,038 0,042 0,043 0,044 0,034 0,038 0,038 0,038 0,036 0,039 0,042 0,040 0,042 0,039 0, TDPT 50, 60, 80, 100, 120, 140, 160, 180, , 50, 60, 80, 100, 120, 140, , 80, 100, 120, 140, 160, , 60, 80, 100, , 80, 100, 120, , 80, 100, 120, 140, , 160, 180, 220, 240, , 160, 180, 220, 240, , 160, 180, 220, 240, , , 50, , 60, 80, , 100, 120, 150, 180, , 60, 80, 100, 120, 140, 160, 180, , 60, 80, 100, 120, 140, 160, 180, 200, , 100, 120, 140, 160, 180, 200, , 60, 80, 100, 120, 140, 160, 180, , 50, 60, 80, 100, , 50, 60, 80, 100, 120, , 30, 40, 50 15, 35, , , , , až až až až až , A1 A1 A1 A1 A1 A1 A1 A1 A1 A1 A1 A1 A1 A1 A1 A1 A1 A1 A1 A1 A1 A2 A s1, d0 s1, d ,00 1,00 0, ,00 1,00 1, ,00 1,00 1, ,00 1,00 1, (14,5) (14,5) (21) hodnoty 800 součinitele tepelné 800 vodivosti ** Jedná 800se o parametry horní 800vrstvy 800skladby α p Identifikační kód dle čsn en Identifikační kód shrnuje deklarované vlastnosti pro daný výrobek. Tento kód je uváděn na etiketě balení. Podle něj lze k danému výrobku dohledat ekvivalent. Podle identifikačního kódu lze ověřit vlastnosti materiálu přímo u prodejce nebo na stavbě. MW mineral wool = minerální vlna x deklarované hodnoty dynamické tuhosti pro jednotlivé tloušťky jsou uvedeny v příslušném sloupci výrobku v pravé tabulce Třídy tolerance tloušťky T7: 0 mm a + 10 % nebo + 2 mm, kdy je rozhodující vyšší číselná hodnota tolerance (dle EN při zatížení 250 Pa) T6: - 5 % nebo - 1 mm a + 15 % nebo + 3 mm, kdy je v obou případech rozhodující vyšší číselná hodnota tolerance (dle EN při zatížení 250 Pa) T5: - 1 % nebo - 1 mm, přičemž rozhodující je vyšší číselná hodnota, a + 3 mm T4: - 3 % nebo - 3 mm, přičemž rozhodující je vyšší číselná hodnota, a + 5 % nebo 5 mm, kdy je rozhodující nižší číselná hodnota tolerance T3: - 3 % nebo - 3 mm, přičemž rozhodující je vyšší číselná hodnota, a + 10 % nebo 10 mm, kdy je rozhodující nižší číselná hodnota tolerance T2: - 5 % nebo - 5 mm, přičemž rozhodující je vyšší číselná hodnota, a + 15 % nebo 15 mm, kdy je rozhodující nižší číselná hodnota tolerance T1: - 5 % nebo - 5 mm, přičemž rozhodující je vyšší číselná hodnota tolerance, a vyšší tloušťka je dovolena Isover Identifikační kód deklarovaných vlastností podle ČSN EN UNI MW EN T4 DS(T+) MU1 ORSIK MW EN T2 MU1 ORSET MW EN T2 MU1 TRAM MW MW EN T5 DS(T+) CS(10\Y)80 WS WL(P) MU1 AKU MW EN T4 DS(T+) MU1 N MW EN T6 CP5 SDi MU1 T-N MW EN T6 CP3 SDi MU1 T-P MW EN T7 DS(T+) DS(TH) CS(10)40 PL(5)400 CP2 SDi MU1 NF 333 MW EN T5 DS(TH) TR80 WS WL(P) MU1 TOP V MW EN T5 DS(TH) CS(10)30 TR30 WS WL(P) MU1 TF PROFI MW EN T5 DS(TH) CS(10)30 TR10 WS WL(P) MU1 TF THERMO MW EN T5 DS(TH) CS(10)20 TR7,5 WS WL(P) MU1 TF MW EN T5 DS(TH) CS(10)40 TR15 WS WL(P) MU1 FASSIL MW EN T4 DS(T+) MU1 FASSIL NT MW EN T4 DS(T+) MU1 TOPSIL MW EN T4 DS(T+) MU1 WOODSIL MW EN T4 DS(T+) MU1 S MW EN T5 DS(T+) CS(10)70 TR15 PL(5)600 WS WL(P) MU1 T MW EN T5 CS(10)50 TR7,5 PL(5)500 WS WL(P) MU1 R MW EN T4 DS(T+) CS(10)30 TR1 WS WL(P) MU1 LAM 30 MW EN T4 DS(T+) CS(10)30 TR30 WS WL(P) MU1 LAM 50 MW EN T4 DS(T+) CS(10)50 TR50 WS WL(P) MU1 LAM 70 MW EN T4 DS(T+) CS(10)70 TR50 WS WL(P) MU1 Isover Identifikační kód deklarovaných vlastností podle ČSN EN MULTIMAX 30 MW EN T5 MU1 WS WL(P) AFr5 MULTIPLAT 35 MW EN T3 MU1 AFr5 MULTIPLAT 35 NT MW EN T2 DS(70,90) WS WL(P) MU1 AFr5 EVO MW EN T2 MU1 AFr5 UNIROL PROFI MW EN T2 MU1 AFr5 UNIROL PLUS MW EN T2 MU1 DOMO PLUS MW EN T1 MU1 AFr5 PIANO MW EN T2 MU1 AFr5 MERINO MW EN T1 MU1 AFr5 AKUSTIC SSP2 MW EN T4 MU1 AFr5 TDPT MW EN T7 PL(5)300 MU1 SDx CP2 AFr

14 POUŽITÍ STAVEBNÍCH IZOLACÍ Z EXPANDOVANÉHO POLYSTYRENU (EPS) Isover EPS Isover EPS Isover EPS Isover EPS Isover EPS Isover EPS Isover EPS F 100F GreyWall Isover EPS GreyWall Plus Isover EPS Isover EPS Grey 100 RigiFloor 4000 Isover EPS RigiFloor 5000 Isover EPS Sokl 3000 Isover EPS Isover EPS Isover EPS Isover Perimeter TRAM KŘÍŽ TWINNER Deklarovaný součinitel tepelné vodivosti 0,039 0,037 0,035 0,034 0,039 0,037 0,032 0,031 0,031 0,044 0,039 0,035 0,034 0,035 0,035 Doporučené použití stavebních izolací EPS Typ konstrukce Isover dle ČSN Stěny vnější C Systémové zateplení ETICS Podklad pod omítku C1-ETICS, C2- ETICS, C3-ETICS C1, C2, C3, C9, C10, C Vkládaná do bednění C ,032-0,033 Na soklu jako součást ETICS C5-ETICS 1 Na soklu pod omítku C5 1 Výplň nevětrané dutiny C6-V Výplň větrané dutiny C Součást vrstveného panelu C Ploché střechy B Jednoplášťová střecha spodní vstva B1, B Jednoplášťová střecha vrchní vstva B1, B Dvouplášťová střecha výplňová B4-V Podlahy F Těžká plovoucí podlaha (bez AKU požadavků) F Těžká plovoucí podlaha (s AKU požadavky) F1-AKU 1 1 Lehká plovoucí podlaha (bez AKU požadavků) F Lehká plovoucí podlaha (s AKU požadavky) F2-AKU 1 1 Lehká podlaha pro systémovou skladbu STEPcross 1 1 Spodní stavba H Stěny v přímém styku se zeminou H1 2 1 Na terénu v přímém styku se zeminou H2 2 1 Tvoří podklad pro hydroizolaci H Podhledy vnitřní a vnější D, G Izolace kryta samonosným deskovým materiálem D1, G Jako součást ETICS D2-ETICS, G2-ETICS Samonosný podklad pod omítky D2, G Šikmé střechy A Nad krokve (vaznice) zatížená A Nad krokve (vaznice) výplňová A1-V Mezi krokve výplňová A3-V Pod krokve podklad pod omítku A obvyklé použití 2 - možné použití 3 - alternativně možná varianta (použití s jistými omezeními či náročnější montáží)

15 PŘEHLED TECHNICKÝCH PARAMETRŮ EPS Parametr stavební izolace Deklarovaný součinitel tepelné vodivosti Návrhový součinitel tepelné vodivosti *** symbol deklarované jednotky hodnoty W/m K zkušební norma ČSN EN Odchylka tloušťky T mm ČSN EN 823 Isover EPS 70 Isover EPS 100 Isover EPS 150 Isover EPS 200 Isover EPS 70F Isover EPS 100F Isover EPS GreyWall Isover EPS GreyWall Plus Isover EPS Grey 100 RigiFloor 4000 RigiFloor 5000 Isover EPS Sokl 3000 Isover EPS Perimeter Isover TRAM EPS 0,039 0,037 0,035 0,034 0,039 0,037 0,032 0,031 0,031 0,044 0,039 0,035 0,034 0,035 0,035 λ u W/m K 0,039 0,037 0,035 0,034 0,039 0,037 0,033 0,032 0,032 0,044 0,039 0,035 0,034 0,035 0,035 0,034-0,035 Isover KŘÍŽ EPS T2 T2 T2 T2 T1 T1 T1 T1 T2 T0 T0 T2 T2 T2 T2 T1 ± 2 ± 2 ± 2 ± 2 ± 1 ± 1 ± 1 ± 1 ± 2 ± 2 ± 2 ± 2 ± 2 ± 1 Isover TWINNER 0,032-0,033* Odchylka délky L3 L3 L3 L3 L2 L2 L2 L2 L3 L3 L3 L2 L3 L3 L3 L2 pro délky < 500 mm L mm ČSN EN 822 ± 3 ± 3 ± 3 ± 3 ± 2 ± 2 ± 2 ± 2 ± 3 ± 3 ± 3 ± 2 ± 3 ± 3 ± 3 ± 2 pro délky 500 mm ± 0,6% ± 0,6% ± 0,6% ± 0,6% ± 2 ± 2 ± 2 ± 2 ± 0,6% ± 0,6% ± 0,6% ± 2 ± 0,6% ± 0,6% ± 0,6% ± 2 Odchylka šířky W3 W3 W3 W3 W2 W2 W2 W2 W3 W3 W3 W2 W3 W3 W3 W2 pro šířky < 500 mm W mm ČSN EN 822 ± 3 ± 3 ± 3 ± 3 ± 2 ± 2 ± 2 ± 2 ± 3 ± 3 ± 3 ± 2 ± 3 ± 3 ± 3 ± 2 pro šířky 500 mm ± 0,6% ± 0,6% ± 0,6% ± 0,6% ± 2 ± 2 ± 2 ± 2 ± 0,6% ± 0,6% ± 0,6% ± 2 ± 0,6% ± 0,6% ± 0,6% ± 2 Pravoúhlost S mm/m ČSN EN 824 S5 S5 S5 S5 S2 S2 S2 S2 S5 S5 S5 S2 S5 S5 S5 S2 ± 5 ± 5 ± 5 ± 5 ± 2 ± 2 ± 2 ± 2 ± 5 ± 5 ± 5 ± 2 ± 5 ± 5 ± 5 ± 2 Rovinnost P mm/m ČSN EN 825 P10 P10 P10 P10 P3 P3 P3 P3 P10 P10 P10 P3 P10 P10 P10 P3 ± 10 ± 10 ± 10 ± 10 ± 3 ± 3 ± 3 ± 3 ± 10 ± 10 ± 10 ± 3 ± 10 ± 10 ± 10 ± 3 Napětí v tlaku při 10% lineární deformaci CS(10) kpa ČSN EN 826 CS(10)70 CS(10)100 CS(10)150 CS(10)200 CS(10)70 CS(10)100 CS(10)100 CS(10)150 CS(10)200 CS(10)150 CS(10) Rozměrová stabilita při norm. lab. podmínkách DS (N) % ČSN EN 1603 DS(N)5 DS(N)5 DS(N)5 DS(N)5 DS(N)2 DS(N)2 DS(N)2 DS(N)2 DS(N)5 DS(N)5 DS(N)5 DS(N)2 DS(N)5 DS(N)5 DS(N)5 DS(N)2 ± 0,5 ± 0,5 ± 0,5 ± 0,5 ± 0,2 ± 0,2 ± 0,2 ± 0,2 ± 0,5 ± 0,5 ± 0,5 ± 0,2 ± 0,5 ± 0,5 ± 0,5 ± 0,2 Rozměrová stabilita při určených podmínkách DS (70.-) % ČSN EN 1604 DS(70,-)1 DS(70,-)1 DS(70,-)1 DS(70,-)1 DS(70,-)1 DS(70,-)1 DS(70,-)1 DS(70,-)1 DS(70,-)1 DS(70,-)1 DS(70,-)1 DS(70,-)1 DS(70,-)1 DS(70,-) Deformace při určeném zatížení tlakem DLT(1) % ČSN EN 1607 DLT(1)5 DLT(1)5 DLT(1)5 DLT(1)5 DLT(1)5 DLT(1)5 DLT(1)5 DLT(1)5 DLT(1) Pevnost v tahu TR kpa ČSN EN 826 ČSN EN Dynamická tuhost SD MN/m TR100 TR150 TR100 TR100 TR150 TR SD10-SD30* SD20- SD30* 10 30* 20 30* Stlačitelnost CP mm Nasákavost WL(T) % Faktor difuzního odporu µ MU - Třída reakce na oheň třída - ČSN EN ČSN EN ČSN EN ČSN EN CP3 (CP4)* CP2 (CP3)* 3 (4)* 2 (3)* WL(T)5 WL(T)5 WL(T)5 WL(T)5 WL(T)5 WL(T)5 WL(T)5 WL(T)5 WL(T)5 WL(T)5 WL(T)3 WL(T)3 WL(T)5 WL(T) E E E E E E E E E E E E E E E B Spalné teplo H MJ/kg ČSN EN Objemová hmotnost** ρ kg/m Barevné značení třemi barevnými pruhy 13, , , , ,5 13, zelená černá hnědá žlutá zelená zelená modrá modrá černá černá černá černá černá černá černá černá černá černá černá černá zelená zelená modrá modrá viz jednotlivé části EPS a MW EPS část dle konkrétní tloušťky * závisí na tloušťce desky ** objemová hmotnost je pouze orientační a je určena především pro potřeby statiky a výpočtu požárního zatížení *** platí pro typické použití v konstrukcích s možným rizikem kondenzace 14-15

16 IZOLACE ŠIKMÝCH STŘECH, STROPŮ A PODHLEDŮ Optimálně navržená tepelná izolace podkroví Vás chrání před zimním chladem i letními vedry. Nejlepší tepelnou ochranu a nejvyšší pohodu prostředí dosáhnete při hodnotě součinitele prostupu tepla U 0,10 W m -2 K -1 doporučená hodnota pro pasivní domy. To odpovídá tloušťce až 430 mm (tloušťka může být i menší v závislosti na druhu použitého materiálu). Rozhodnutím o správné tloušťce izolace určujete již nyní Vaše náklady na vytápění pro příští desetiletí. Náklady na tepelné izolace činí jen asi 3 5 % investičních nákladů na vestavbu podkroví, které se Vám již za několik let vrátí díky nižším nákladům na vytápění. Potom již počítáte jen čistý zisk, který lze ještě zvýšit využitím některého z dotačních programů. Projektant pak musí kompenzovat sníženou tloušťku izolace (o tuto vzduchovou mezeru) v dalších vrstvách konstrukce tak, aby byla zachována celková doporučená tloušťka izolace. Co nejblíže vnitřnímu povrchu, ale s dostatečnou vzdáleností od vnitřního obkladu, se umísťuje parotěsná vrstva a nad tepelnou izolaci nebo na plnoplošné bednění vrstva pojistné hydroizolace. Pokud není pojistná hydroizolační vrstva dostatečně propustná pro vodní páru, je nutné prostor pod ní provětrávat propojením této vrstvy s vnějším ovzduším (větrací mezerou). Způsob osazení střešní krytiny určuje její výrobce. Je nutno rovněž dbát pokynů výrobců obou fólií parotěsné i pojistné hydroizolace. Ve většině případů se vyžaduje, aby vzduchová mezera situovaná pod krytinou byla provedena tak, aby byl umožněn odtok případně proniklé srážkové vody. Krytina Lať Kontralať Fólie Tyvek Soft Antireflex Izolace Isover Unirol Profi Izolace Isover UNI Parozábrana Isover VARIO KM DUPLEX UV Izolace Isover UNI Sádrokarton Rigips ZÁKLADNÍ PRINCIPY KONSTRUKCÍ ŠIKMÝCH STŘECH Zateplení mezi a pod krokvemi Nejčastěji se tepelná izolace osazuje do prostoru mezi krokve. Pro splnění nákladového optima dle vyhlášky 78/2013 Sb. o energetické náročnosti budov je nutná tloušťka tepelné izolace 260 mm či více a to bez vlivu krokví, s uvažováním jejich vlivu, jakožto tepelného mostu, se směle dostáváme k hodnotám 300 mm či více. Vzhledem k tomu, že správný výběr materiálů a správná konstrukce šikmé střechy jsou klíčové pro její celkovou funkčnost a životnost a výrazně ovlivňuje mikroklimatické podmínky v daném objektu, doporučujeme obrátit se vždy na zkušeného specialistu projektanta, který je schopen odborně posoudit navržené řešení dané střechy. Zateplení nad krokvemi Zateplení nad krokvemi je v současné době jeden z moderních způsobů zateplení šikmých střech. Tento způsob zateplení se skládá z několika vrstev, kde tou hlavní je tepelná izolace. Ta díky eliminaci tepelných mostů (například vlivem krokví) tvoří nepřerušovanou vrstvu a díky tomu je tento systém v řadě případů vhodnější než klasické systémy zateplení šikmých střech. Důvodů, proč zateplit nad krokvemi, je několik. Ten hlavní ale je, že tloušťka izolace v konstrukci šikmé střechy nám dnes již začíná značně snižovat obytný prostor. Předpokladem pro bezchybnou funkci zateplených střešních konstrukcí je parotěsné a tím i vzduchotěsné uzavření konstrukce ze strany interiéru. Vzduchotěsnost je závislá na dokonalém utěsnění parotěsné vrstvy jak ve vzájemných spojích fólií, tak v návaznosti parotěsné vrstvy na okolní konstrukce (štítové zdi, okna, prostupy,...). Pokud se nelze stoprocentně spolehnout na dokonalé provedení všech detailů, je z hlediska dlouhodobé životnosti střechy bezpečnější navrhovat větranou vzduchovou mezeru mezi tepelnou izolací a paropropustnou vrstvou (pojistnou hydroizolací).

17 ZATEPLENÍ NAD KROKVEMI Běžná výška krokví je 160 mm, ale doporučené hodnoty na základě vyhlášky 78/2013 Sb. o energetické náročnosti budov se pohybují nad hranicí 260 mm. Taková tloušťka izolace již interiérový prostor značně zmenší. ŠIKMÉ STŘECHY Ale výhod má systém více, jsou to například tyto: 1. Otevřený podhled v interiéru Podhled v interiéru může zůstat volný bez dalších zásahů, čímž se docílí příjemného estetického působení struktury dřeva v konstrukci krovu. 2. Minimalizace tepelných mostů Díky eliminaci záporného vlivu krokví, jako tepelných mostů, se zabrání úniku tepla těmito místy, krokve běžně ovlivňují izolační schopnost konstrukce z %. 3. Rychlá montáž Systém zateplení nad krokvemi je snazší a rychlejší na provedení, navíc odpadají problémy s úchyty sádrokartonových roštů v případě vyšších tloušťek izolace v prostoru pod krokvemi. A A A A A A A A A A 4. Snížení rizika poničení parozábrany Nedochází k perforaci parozábrany průnikem kotvení roštů pro podhled či samotného podhledu, zásuvek atd., tím se snižuje riziko průniku vlhkosti v nedokonale slepených místech. 5. Eliminace chyb v konstrukci Zateplením nad krokvemi se vyhneme často problémovým řešením vlivem složité konstrukce krovu v interiéru (kleštiny, světlíky atd.), jak z hlediska parozábrany, tak z hlediska tepelné izolace. 6. Možnosti kombinace způsobu zateplení Zateplení nad krokvemi lze bez problémů kombinovat se současnými systémy zateplení mezi a pod krokvemi Popis skladby Bednění Parozábrana Isover VARIO KM Duplex UV Hranoly Isover TRAM (MW nebo EPS) Výplňová izolace Isover Kotvicí dvouzávitové kónické vruty Twin UD Doplňková hydroizolace Tyvek Soft Kontralatě 60/60 případně 2 40/60 Latě Krytina 7. Minimalizace akustických mostů Krokve se stávají vlivem své tuhosti akustickým mostem, díky kladení izolace nad krokve můžeme dosáhnout už u tloušťky izolace 200 mm vzduchovou neprůzvučnost Rw 52 db. Varianta A A Varianta B A A A A Systém je prověřený zkušenostmi, již více než 200 A 25 let je běžně používaný v zahraničí (Německo, Rakousko, Švýcarsko, atd.). Navíc jsme si tento systém nechali ověřit v laboratořích CSI a provést jak tepelně-vlhkostní, tak i statické posouzení. Protokol včetně doporučení k návrhu a informace k pracovnímu postupu Vám na vyžádání rádi poskytneme

18 Isover X-TRAM Systémová skladba nadkrokevního zateplení šikmých střech Hlavní výhody systému Nižší cena oproti alternativním systémům Otevřený podhled v interiéru Minimalizace tepelných mostů Snížení rizika poničení parobrzdy Eliminace chyb v konstrukci Možnosti kombinace způsobu zateplení Vyšší obytný prostor v interiéru Ověřená funkce více než 20 let Systém odzkoušen v CSI Úspora za SDK desky a rošty Tvarová stálost Nulový prořez u nároží a úžlabí Materiál lze využít na jiných částech Normové požadavky 280 a 300 mm tohoto systému splňuje i doporučenou hodnotu pro pasivní stavby. Základem správného postupu je hned na začátku použít námi odzkoušené systémové řešení. Celý systém řešení zateplení se skládá z několika částí. Pro správnou funkci systému je nutno použít všechny části systému, které byly odzkoušeny. Skladba Isover TRAM EPS Isover Unirol Profi Isover TRAM MW Isover UNI Isover Vario XtraTape Isover TWIN UD Tyvek Soft Antireflex Isover Vario XtraSafe X-TRAM, SYSTÉM který skutečně funguje

19 NADKROKEVNÍ SYSTÉM ZATEPLENÍ s PIR Tepelněizolační materiály na bázi tvrzených pěnových plastů PIR (polyisokyanurát) jsou velmi lehkým a pevným izolantem. Homogenní tuhé desky nepodléhají smršťování ani výrazným deformacím vlivem vlhka či změnou teploty. Uzavřená struktura PIR desek navíc zaručuje minimální nasákavost. Izolační deska St-blau je po obou stranách opatřena vrstvou netkané textilie. Desku Protect z obou stran pokrývá hlíníková fólie a z vrchní strany je navíc opatřena střešní fólií se samolepícím přesahem s hodnotou S d = 10 m. Oba výrobky jsou zdravotně nezávadné. Zateplení NOVOSTAVEB A rekonstrukcí s PIR St-blau + minerální izolace NOVOSTAVBY REKONSTRUKCE Rw 45 db, U 0,12 (W m -2 K -1 ) ŠIKMÉ STŘECHY 12 mm 40 mm 40 mm 0,2 mm 120 mm 0,2 mm 120 mm 40 mm 12,5 mm Popis skladby Betonová krytina Střešní latě Kontralatě Doplňková hydroizolace Tyvek Solid Tepelná izolace PIR St-blau Parotěsná vrstva Isover VARIO KM DUPLEX UV Tepelná izolace Isover UNIROL PROFI (mezi krokve 120 mm) Vzduchová mezera (latě) SDK Rigips RB (A) Systém nadkrokevní izolace lze velmi výhodně kombinovat z důvodu dosažení požadované kvality zateplení i s izolací aplikovanou mezi krokvemi. Toto řešení lze výhodně použít i u rekonstrukcí. Zateplení novostaveb s PIR Protect 12 mm 40 mm 40 mm 0,2 mm 200 mm 0,2 mm 24 mm 120 mm PIR Rw 36 db, U 0,12 (W m -2 K -1 ) Popis skladby Betonová krytina Střešní latě Kontralatě Doplňková hydroizolace Tyvek Solid Tepelná izolace PIR Protect Parotěsná vrstva Isover VARIO KM DUPLEX UV Bednění Krokve 120/100 Součinitel prostupu tepla U 80 Protect 0, Protect 0, Protect 0, Protect 0, Protect 0, Protect 0, Protect 0, Protect 0,11 Požadovaná hodnota na součinitel prostupu tepla U N,20 dle ČSN Doporučená hodnota na součinitel prostupu tepla U N,20 dle ČSN Doporučená hodnota pro pasivní domy na součinitel prostupu tepla U N,20 dle ČSN PIR Isover Unirol Profi St-blau 0,17 0,15 0,14 0,13 0, St-blau 0,15 0,14 0,13 0,12 0, St-blau 0,13 0,12 0,11 0,11 0, St-blau 0,12 0,11 0,11 0,10 0, St-blau 0,11 0,10 0,10 0,09 0, St-blau 0,10 0,10 0,09 0,09 0, St-blau 0,10 0,09 0,09 0,08 0, St-blau 0,09 0,08 0,08 0,08 0,07 PIR Isover Domo Plus St-blau 0,18 0,16 0,15 0,14 0, St-blau 0,16 0,15 0,14 0,13 0, St-blau 0,14 0,13 0,12 0,11 0, St-blau 0,13 0,12 0,11 0,11 0, St-blau 0,12 0,11 0,10 0,10 0, St-blau 0,11 0,10 0,10 0,09 0, St-blau 0,10 0,09 0,09 0,09 0, St-blau 0,09 0,09 0,08 0,08 0,08 Vlastnosti izolačních PIR desek Izolační vlastnosti vysoký tepelný odpor při minimální tloušťce tepelné izolace = 0,022 (W m -1 K -1 ). Pevnost vysoká pevnost v tlaku umožňuje pochůznost bez poškození povrchu desek (od 100 kpa). Spoje bez pohybu vzduchu spoje desek na pero a drážku nebo ozub korekce ΔU = 0. Nasákavost dlouhodobá nasákavost (0,9 %) Nízká hmotnost menší než 35 kg m -3. Reakce na oheň desky při požáru nešíří oheň, nedýmí a neodkapávají (E, S2, d0). Požární klasifikace v konstrukci REI 30 min. Tvarová stálost teplotní použitelnost dlouhodobá +90 C, krátkodobá +250 C. Životnost desky nepodléhají po aplikaci vlivu UV záření. Zdravotní nezávadnost desky vyrobeny bez obsahu škodlivých látek. Chemická odolnost odolnost vůči ropným látkám

20 PAROBRZDY ISOVER VARIO Více v samostatném prospektu, ke stažení na Šikmé střechy a stropy Čedičová vlna Skelná vlna EPS PIR Přesvědčte se sami! Nejlepší je otestovat! Díky patentované fólii Isover VARIO KM DUPLEX UV i uzavřená vlhká konstrukce Vaší střechy bezpečně vyschne. Chraňte podkroví Vašeho domu! Nejlepší je otestovat! Díky patentované fólii Isover VARIO XtraSafe i uzavřená vlhká konstrukce Vaší střechy bezpečně vyschne. Chraňte podkroví Vašeho domu! O testovací sadu si napište na info@isover.cz INOVACE V OBLASTI PAROZÁBRAN Pro komfortní bydlení s malou spotřebou energie je mimo dobré tepelné izolace nutno zajistit i vzduchotěsnost obvodového pláště. Parobrzda VARIO KM Duplex UV i její vylepšená verze Isover Vario XtraSafe umožňuje dýchání budovy a představuje tedy milník ve výstavbě domů. Parobrzda omezuje vnikání vlhkosti z interiéru do konstrukce během zimního období. V létě reaguje membrána obráceně, umožňuje vysychání vlhkosti, která může vzniknout v konstrukci jak kvůli netěsnostem vzduchotěsné vrstvy v interiéru, tak vlivem náhlé změny teploty v exteriéru a následné kondenzaci v rovině pojistné hydroizolace pod krytinou. Aby z konstrukce unikla, je nutné zajistit možnost vysychání. Isover VARIO nabízí úplný systém parobrzdy a příslušných lepicích a těsnicích produktů. Parobrzdy VARIO KM Duplex UV i VARIO XtraSafe profesionálním způsobem chrání budovu tím, že umožňují její dýchání. Parobrzdy VARIO chytré fólie Parobrzda Isover VARIO KM Duplex UV byla vyvinuta již před několika lety předními odborníky v Německu. Od té doby se rozšířila prakticky po celé Evropě. Myšlenka byla jasná, vyrobit parozábranu tak, aby fungovala jako parozábrana, když je to třeba (tj. v zimním období), a pokud dojde vlivem chyb v montáži, špatným provedením spojů či jinak k nárůstu vlhkosti v prostoru nad parozábranou, aby byla schopna tuto situaci řešit a mohla pomáhat vysušování dřevěných částí krovu i minerální izolace během léta i směrem do interiéru. Toto úsilí se zdařilo a vyvinula se parobrzda s proměnlivou ekvivalentní difuzní tloušťkou s d (0,3-5 m) pro výrobek Isover Vario KM Duplex UV a (0,3-25 m) pro výrobek Isover Vario XtraSafe. Parozábranu VARIO KM Duplex UV bychom měli používat vždy, když chceme mít určitou garanci, že nám konstrukce vyhoví i v případě ne zcela 100% správně provedené konstrukce (bohužel 100% provedená konstrukce je spíše raritou než standardem). Jde o jakousi pojistku, podobně jako je tomu u airbagu u aut. Airbag má zachránit život v případě automobilové nehody, parozábrana Isover VARIO KM Duplex UV zachránit konstrukci v případě poruchy konstrukce. Stejně jako airbag není ani parozábrana všemocná. Jaké výhody však parozábrana má: 1. Zabraňuje vnikání vlhkosti Základní funkce všech parozábran je zabránit pronikání vlhkosti z interiéru do podstřešního prostoru. Tuto základní funkci samozřejmě má i parobrzda Isover VARIO KM Duplex UV. 2. Zlepšuje vlhkostní režim v konstrukci Oproti parozábranám či parobrzdám má však Isover VARIO KM Duplex UV difuzní odpor proměnný v závislosti na množství vlhkosti (relativní vlhkosti vzduchu). Pokud vlhkost nad parobrzdou dosáhne vyšší hodnoty, než je v interiéru, tak se ekvivalentní difuzní tloušťka s d změní tak, že je schopna odvádět nadměrnou vlhkost zpět do interiéru. 3. Systémové řešení Smyslem parotěsné vrstvy není jen mít ideální parozábranu či parobrzdu, ale mít parotěsnou celou vrstvu v konstrukci. Z tohoto důvodu nechceme zákazníkům nabízet jen jeden výrobek, ale celé systémové řešení. Proto máme k této výjimečné parozábraně i kompletní systém lepicích pásek a dalšího příslušenství, které v kombinaci s parobrzdou Isover VARIO KM Duplex UV tvoří ideální funkční systém. 4. Garance Systém jako celek je funkční po celou dobu životnosti stavby. Živostnost stavby se standardně uvádí jako doba 50 let. Unikátnost systému spočívá v ekvivalentní difuzní tloušťce a její funkčnosti v obou směrech. Spolehlivé fungování folie je prověřeno patnáctiletou zkušeností ze zahraničí. Systém je používán např. v Německu nebo v Rakousku a funguje spolehlivě na všech stavbách, kde byl použitý. Nová vylepšená parobrzda Isover VARIO XtraSafe LÉTO ZIMA 3 Poznámka: Princip fungování parobrzdy v letním období. Poznámka: Princip fungování parobrzdy v zimním období. 1. Isover VARIO XtraSafe 2. Isover VARIO XtraFix 3. Isover VARIO XtraTape 4. Isover VARIO XtraFit

21 DOPORUČENÉ MATERIÁLY ISOVER PRO ŠIKMÉ STŘECHY A STROPY Isover MULTIMAX 30 = 0,030 (W m -1 K -1 ) VÝROBEK S NEJLEPŠÍMI TepelněizolačníMI VLASTNOSTMI NA TRHU SVT 955 Univerzální izolace do šikmých střech, stropů, provětrávaných fasád apod. s nejlepší lambdou na trhu. Dodává se na paletách (1 pal = 12 bal.). ŠIKMÉ STŘECHY ,96 0,39 155,52 1, ,92 0,40 95,04 1, ,60 0,36 43,20 3,30 150* ,88 0,43 34,56 5,00 * Dodací podmínky nutno konzultovat s výrobcem. Isover UNIROL PROFI VYNIKAJÍCÍ Tepelněizolační VLASTNOSTI = 0,033 (W m -1 K -1 ) pouze celé palety! SVT 433 Kvalitní skelná izolace vhodná pro aplikaci mezi krokve. Dodává se po ucelených paletách (1 pal = 24 rolí), za příplatek lze dodat i volné role ,40 0,19 273,60 1, ,60 0,19 230,40 1, ,20 0,19 172,80 2, ,40 0,19 129,60 3, ,80 0,19 115,20 3, ,96 0,19 95,04 4, ,48 0,19 83,52 4, ,12 0,19 74,88 5, ,88 0,19 69,12 6, ,76 0,19 66,24 6,65 Isover TOPSIL = 0,033 (W m -1 K -1 ) Nejlepší univerzální čedičová izolace na trhu SVT 7089 Desky z čedičové vlny s univerzálním použitím. Vhodné také jako akustická izolace a do protipožárních konstrukcí s požadavkem na OH 60 kg/m 3. Zvláště energeticky úsporný typ izolace = 0,033 W m -1 K -1. Dodává se na paletách (balíky na paletě). na paletě (ks) ,64 0,35 198, , ,20 0,36 165, , ,76 0,35 132, , ,32 0,35 99, , ,60 0,36 82, , ,88 0,35 66, , ,16 0,30 49, ,25 160* ,16 0,35 49, ,85 * Dodací podmínky nutno konzultovat s výrobcem. Isover EVO = 0,035 (W m -1 K -1 ) skelná vlna ISOVER vyrobená výhradně z přírodních surovin SVT 8011 Izolační pásy vyrobené s použitím skelné vlny Isover 4+ s vynikajícími tepelněizolačními vlastnostmi jsou určené jako tepelná a akustická izolace příček, šikmých střech, stropů a podhledů. Dodává se na paletách (1 pal = 24 rolí) ,60 0,19 158,40 2, ,52 0,19 132,48 3, ,80 0,19 115,20 4, ,20 0,19 100,80 4, ,84 0,19 92,16 5, ,36 0,19 80,64 5,

22 DOPORUČENÉ MATERIÁLY ISOVER PRO ŠIKMÉ STŘECHY A STROPY Aktuální ceny výrobků ISOVER naleznete na Isover UNI VELMI KVALITNÍ UNIVERZÁLNÍ IZOLACE Z ČEDIČOVÝCH VLÁKEN SVT 243 = 0,035 (W m -1 K -1 ) Velmi kvalitní univerzální izolace z čedičových vláken, vhodná zejména mezi a pod krokve. Dodává se na paletách (balíky na paletě). na paletě (ks) ,64 0,35 198, , ,20 0,36 165, , ,76 0,35 132, , ,32 0,35 99, , ,60 0,36 82, , ,88 0,35 66, , ,16 0,30 56, , ,16 0,35 49, , ,44 0,26 41, , ,44 0,29 37, ,65 Isover Multiplat 35 = 0,035 (W m -1 K -1 ) UNIVERZÁLNÍ IZOLACE DO ŠIKMÝCH STŘECH I PŘÍČEK SVT 7784 Desky Isover MULTIPLAT 35 jsou vhodné pro nezatížené izolace vnějších stěn (provětrávaných fasád pod obklad s vkládáním izolantu do kazet nebo do roštů), dále pro izolace příček, šikmých střech, stropů, podhledů a dalších lehkých sendvičových konstrukcí. Dodávané tloušťky a další data k výrobku najdete v sekci Příčky a podhledy na str. 30. Isover UNIROL PLUS = 0,036 (W m -1 K -1 ) IZOLACE ZE SKELNÝCH VLÁKEN MEZI KROKVE Kvalitní izolace ze skelných vláken vhodná mezi krokve. Dodává se na paletách (1 pal = 24 rolí). SVT ,20 0,19 172,80 2, ,00 0,19 144,00 3, ,16 0,19 123,84 3, ,56 0,19 109,44 4, ,96 0,19 95,04 5, ,60 0,19 86,40 5, ,24 0,19 77,76 6,05 Isover ORSIK OBLÍBENÁ IZOLACE Z ČEDIČOVÝCH VLÁKEN SVT 246 = 0,038 (W m -1 K -1 ) Desky Isover ORSIK jsou vhodné pro nezatížené tepelné, zvukové a protipožární izolace především šikmých střech s vkládáním mezi krokve i do přídavného roštu, do příček, izolací dřevěných stropů, podhledů i dutin. Vyšší tloušťky ( mm) je možné dodat na vyžádání. Dodává se na paletách (balíky na paletě). na paletě (ks) ,64 0,35 198, , ,20 0,36 165, , ,76 0,35 132, , ,32 0,35 99, ,10 100* ,32 0,35 99, ,65 120* ,60 0,35 82, ,20 140* ,88 0,35 66, ,75 160* ,88 0,35 66, ,25 180* ,16 0,35 49, ,80 200* ,16 0,35 49, ,35 * Komprimované výrobky.

23 Aktuální ceny výrobků ISOVER naleznete na Isover DOMO PLUS = 0,038 (W m -1 K -1 ) Nová generace nejprodávanější izolace ze skelné vlny v ČR pouze celé palety! SVT 3796 Role Isover DOMO PLUS jsou vhodné pro jakékoliv tepelně a zvukověizolační konstrukce, nezatížené izolace pro zabudování do konstrukcí šikmých střech, zavěšených podhledů, k izolaci dutin (zvýšení protihlukové izolace), na nepochozí stropní konstrukce apod. Dodává se po ucelených paletách (1 pal = 24 rolí), za příplatek lze dodat i volné role. ŠIKMÉ STŘECHY TWIN 50 20,16 0,19 483,84 1, ,08 0,19 241,92 2,60 TWIN 60 17,28 0,19 414,72 1, ,64 0,19 207,36 3,15 TWIN 80 13,68 0,19 328,32 2, ,84 0,19 164,16 4, ,08 0,19 241,92 2, ,88 0,19 213,12 3, ,68 0,19 184,32 3, ,72 0,19 161,28 4, ,00 0,19 144,00 4, ,34 0,19 128,16 5, ,68 0,19 112,32 5,75 Isover ORSET = 0,038 (W m -1 K -1 ) VHODNÝ FORMÁT PRO SÁDROKARTONOVÉ KONSTRUKCE SVT 954 Desky Isover ORSET jsou vhodné zvláště pro nezatížené tepelné, zvukové a protipožární izolace šikmých střech s vkládáním mezi krokve s roztečí do 1 m, dále pod krokve do přídavného podhledového roštu (rozměr 625 mm), dále pro izolace stropů, příček, podhledů a dutin. Materiál vhodný i do protipožárních konstrukcí příček a podhledů s požadavkem na OH 30 kg m -3. Dodává se na paletách (balíky na paletě). na paletě (ks) Prodej ukončen k a nahrazen výrobkem Isover Orsik pro CW50 pro CW ,500 0,30 187, , ,500 0,38 150, , ,000 0,30 125, , ,000 0,35 100, , ,750 0,30 93, , ,750 0,38 75, , ,500 0,30 62, , ,500 0,35 50, , ,875 0,30 46, , ,875 0,34 37, , ,875 0,38 37, ,35 Nákup na pár kliků Nezdržujte se od práce, izolaci ISOVER nakoupíte snadno a rychle online na

24 DOPLŇKOVÉ MATERIÁLY K ŠIKMÝM STŘECHÁM Aktuální ceny výrobků ISOVER naleznete na Isover TRAM MW = 0,044 (W m -1 K -1 ) konstrukční trámky určené k systému zateplení nad krokvemi Konstrukční trámky určené k systému zateplení nad krokvemi. Dodává se na paletách. SVT 958 Výška (ks) , a 72 4, , a 60 5, , a 51 6,50 Isover TRAM EPS = 0,035 (W m -1 K -1 ) konstrukční trámky určené k systému zateplení nad krokvemi SVT 959 Konstrukční trámky určené k systému zateplení nad krokvemi. Na vyžádání lze dodat i jiné výšky trámků. Spotřeba 1,2 ks/m 2. Výška (ks) , , , , ,70 Isover VARIO XtraSafe chytrá parobrzda Vylepšená parobrzda s větší proměnnou difuzní tloušťkou 0,3 25 m a UV stabilizací. Nový revoluční systém montáže fólie ke konstrukci typem spoje suchý zip. Role Isover VARIO XtraTape Vysoká lepicí síla, šířka 60 mm Univerzální velmi pevná jednostranná lepicí páska pro spojení přesahů parobrzdy XtraSafe a k lepení detailů a prostupů skrz parobrzdu. Šířka pásky bm v roli Isover VARIO XtraFix Snadné přichycení parobrzdy k podkladu Samolepicí spojovací páska na přichycení fólie Vario XtraSafe k podkladu systémem zip. Šířka pásky bm v roli Isover VARIO XtraFit tmel TĚSNiCÍ HMOTA PRO VZDUCHOTĚSNÁ PŘIPOJENÍ Vysoce těsnicí elastická hmota pro vzduchotěsná připojení parobrzdy ke konstrukci. Obsah (ml) Kartuše 310

25 Aktuální ceny výrobků ISOVER naleznete na Isover VARIO KM DUPLEX UV chytrá parobrzda Je velmi pevná parobrzda s proměnnou ekvivalentní difuzní tloušťkou 0,3 5 m a speciálním přilnavým rounem. ŠIKMÉ STŘECHY Role Isover VARIO KB Vysoká lepicí síla, šířka 60 mm Lepicí páska pro vzduchotěsné přelepení přesahů parobrzdy VARIO KM Duplex UV. Šířka pásky bm v roli Isover VARIO MultiTape SL VELMI FLEXIBILNÍ PÁSKA PRO VZDUCHOTĚSNÉ ŘEŠENÍ DETAILŮ Univerzální vysoce pružná lepicí páska určená k lepení detailů styku parobrzdy a dřevěné konstrukce či prostupů instalací skrz parobrzdu. Šířka pásky bm v roli Isover VARIO DoubleFit TĚSNiCÍ HMOTA PRO VZDUCHOTĚSNÁ PŘIPOJENÍ Trvale elastický tmel, aplikuje se v tloušťce 6 8 mm k zajištění trvalého vzduchotěsného napojení parobrzdy a obvodového zdiva. Obsah (ml) TYVEK SOFT Antireflex pojistná hydroizolace Kartuše 310 Kontaktní difuzně otevřená fólie s d 0,025 m, možnost kladení přímo na izolaci, šíře role 1500 mm, UV stabilita 4 měsíce, teplotní odolnost 40 až +100 C. Membrána je opatřena antireflexním potiskem a bude plně funkční, i když bude instalována nepotištěnou (bílou) stranou vzhůru. Role TYVEK SOLID pojistná hydroizolace Kontaktní difuzně otevřená fólie s d 0,03 m, možnost kladení přímo na izolaci i na bednění, použití na chemicky ošetřený krov, šíře role 1500 mm, UV stabilita 4 měsíce, teplotní odolnost 40 až +100 C. Membrána má také antireflexní povrch a bude funkční i v případě instalace nepotištěnou (bílou) stranou vzhůru. Role Nůž NŮŽ na řezání izolace s oboustranným ostřím Jedná se o speciálně upravený nůž s oboustranným ostřím pro řezání minerálních izolací s dostatečnou délkou i pro maximální tloušťky používaných minerálních izolací ze skla i kamene. Délka ostří (ks) Isover Twin UD Vruty určené k systému zateplení nad krokvemi Jiné délky vrutů možno dodat po konzultaci s výrobcem. Průměr Délka Pro tloušťku izolace 7, , , , ,

26 PIR desky a příslušenství pro nadkrokevní izolace šikmých střech Aktuální ceny výrobků ISOVER naleznete na St-Blau = 0,025 0,026 (W m -1 K -1 ) PIR desky PIR desky pro nadkrokevní izolace šikmých střech s difúzně otevřeným minerálním flísem bez pojistné hydroizolace. Hrana po obvodu pero-drážka. Na vyžádání lze dodat i samostatné desky (1 deska = 2,38 m 2 ). Tepelná vodivost (W m -1 K -1 ) ,14 0,57 0,026 3, ,14 0,71 0,026 3, ,76 0,57 0,025 4, ,14 1,00 0,025 5, ,76 0,76 0,025 6, ,76 0,86 0,025 7, ,76 0,95 0,025 8, ,76 1,05 0,025 8,80 Protect = 0,022 (W m -1 K -1 ) PIR desky SVT 4055 PIR desky pro nadkrokevní izolace šikmých střech s integrovanou pojistnou hydroizolací. Hrana po obvodu pero-drážka. Na vyžádání lze dodat i samostatné desky (1 deska = 2,38 m 2 ). Tepelná vodivost (W m -1 K -1 ) ,14 0,57 0,022 3, ,14 0,71 0,022 4, ,76 0,57 0,022 5, ,14 1,00 0,022 6, ,76 0,76 0,022 7, ,76 0,86 0,022 8, ,76 0,95 0,022 9, ,76 1,05 0,022 10,00 Reflexní parozábrana THK (m 2 /role) (kg) Parozábrana se samolepícím pruhem po celé délce. S d > 180 m Těsnící hmota pro podtěsnění kontralatí. Spotřeba 1 kg/50 bm. 1 TOP DSP 100 (m 2 /role) Parozábrana se samolepícím pruhem po celé délce. PIR doplňky Polyuretanová nízkoexpanzní pěna Kotevní vruty G1 (ml) 750 Šíře pásky (bm/role) (ks) Hřebenový samolepicí difúzní pás Butyl-kaučukový těsnicí pás úžlabí, samolepicí Profi páska pro spojení parotěsné fólie Předvrtávací šablona (ks) 1

27 Aktuální ceny výrobků ISOVER naleznete na Isover UNIROL PROFI Kvalita, která padne do ruky tepelné a akustické izolace šikmých střech, stropů a podhledů vynikající tepelněizolační vlastnosti -1 = 0,033 W m-1 K ŠIKMÉ STŘECHY novinka DRŽÁK DRŽÁK pro lepší manipulaci komfortně a rychle odnesete i dvě role najednou 26-27

28 LEHKÉ PŘÍČKY, PŘEDSAZENÉ STĚNY, POHLTIVÉ STĚNY A STROPY Úkolem příček je především vytváření optického předělení prostoru spolu se zajištěním určité intimity, případně klidu na práci i odpočinek. Úspěšná řešení konstrukcí příček přispívají ke komfortu při užívání budov a k ochraně zdraví na pracovištích. Lehké příčky vyplněné materiály Isover jsou tou nejlepší volbou, pokud chcete vytvořit klidnější a příjemnější prostředí doma i na pracovišti. deskami a dalšími vlivy. Výsledná vzduchová neprůzvučnost je tedy výslednicí poměrně složitých jevů. Pro zjednodušení: každá dvojitá konstrukce je složena ze dvou stěn jednoduchých. Neprůzvučnost této jednoduché stěny je určena hlavně její plošnou hmotností v kg m -2 názorně: čím je jednoduchá stěna těžší, tím má větší neprůzvučnost. Obecně platí, že při zdvojnásobení plošné hmotnosti stěny (tj. zdvojnásobení tloušťky) je nárůst neprůzvučnosti až 6 db. Proto, chceme-li u jednoduchých stěn dosáhnout vyšší neprůzvučnosti, používáme příčky větších tlouštěk. Je však třeba upozornit, že hledisko hmotnosti není jediné, a některé další vlivy (např. kritický kmitočet) mohou tento nárůst výrazně omezit. Zlepšování neprůzvučnosti zvyšováním počtu desek (zvyšování hmotnosti) je omezeno, proto používáme jiného principu, tj. dvojitých konstrukcí s dutinou pro vložení lehkého a pružného izolantu. Vzhledem k tomu, že příčky obvykle oddělují dva vytápěné prostory, není tepelněizolační funkce u příček většinou tak důležitá jako např. u šikmých střech. Konstrukčně jsou lehké příčky tvořeny nosnou konstrukcí ze dřeva nebo kovu, opláštěnou z obou stran deskovými materiály. Mezera mezi plášti je zpravidla (pokud má příčka plnit co nejlepší akustickou funkci) vyplněna minerálními vláknitými materiály Isover. Zvukověizolační vlastnosti stavebních prvků (svislých i vodorovných) pro přenos zvuku vzduchem (vzduchová neprůzvučnost) jsou určeny zvukověizolačními vlastnostmi jednotlivých částí konstrukce, jejich upevněním na konstrukci i ohraničujícími prvky, těsností, vzdáleností desek, výplní mezery mezi Dvojitá konstrukce se skládá ze dvou jednoduchých stěn, oddělených vzduchovou mezerou vhodnou pro vyplnění izolantem. Výhodou dvojitých konstrukcí je vyšší zvukověizolační schopnost, než by odpovídala plošné hmotnosti dvou jednoduchých stěn. Zlepšení R w v db je závislé na vzdálenosti plášťů, jejich spojení a výplni této mezery. Jako výplň je nejvhodnější měkký vláknitý materiál. Do dutiny doporučujeme vložit min. 40 mm, přičemž upozorňujeme, že vyplnění celé dutiny je akusticky účinnější. Účinnost takové výplně je vyjadřována měrným odporem proti proudění vzduchu, který úzce souvisí s útlumem zvukových vln mezi opláštěním příčky. Jako účinná byla stanovena min. hodnota 5 kpa s -1 m-2, kterou dosahují všechny naše doporučované materiály. Vyšší hustota vláknitých izolací se v těchto konstrukcích projevuje pozitivně v případě, že se jedná o konstrukci, která je součástí lehké stavby. Hodnota 40 kg m -3 je obvyklou horní hranicí pro hustotu vláknitých izolací používaných u takových konstrukcí. R w = 41 db +2,5 cm = +3 db R w = 44 db +2,5 cm = +3 db R w = 47 db R w = 38 db

29 Příčky a Podhledy Moderní sádrokartonové příčky opatřeny tepelnou izolací dosahují akusticky lepších parametrů než stejná tloušťka příčky z homogenního materiálu. Navíc při stejných akustických požadavcích na příčku jsou i úspornější co do tloušťky a tedy zabírání prostoru v bytě. Samotná sádrokartonová příčka bez výplně z minerální izolace ztrácí až 10 db, což je vzhledem k logaritmické závislosti velmi vysoká hodnota. Zvýšení hladiny hluku o 10 db člověk vnímá jako dvojnásobnou hlasitost. Právě díky takto vysoké hodnotě je vhodné izolaci v konstrukci mít. Příčka pak funguje jako jeden celek. Sádrokartonové desky fungují na obou stranách příčky jako odrazivé a rezonanční plochy, které brání pronikání velké části hluku do vnitřku konstrukce. Nicméně část hluku projde dále, a proto je zde právě minerální izolace, která díky své struktuře vláken omezuje přenos zvuku z jedné stany na druhou brání přenosu energie z jedné molekuly vzduchu na druhou, takže díky své zvukové pohltivosti výrazně přispívá k celkové vzduchové neprůzvučnosti konstrukce. Důležité je si ale uvědomit, že řešení detailů příčky je to, co může celkovou konstrukci výrazně ovlivnit, a bohužel často negativně. Největší škody způsobují netěsnosti výplní otvorů (oken, dvěří atd.), ale například i volba roštu příčky, kde v místě roštu vzniká akustický most, a pokud se použijí dřevěné hranoly místo dnes již běžných C profilů, tak je možno ztratit na celé příčce i 5 db. Přidáme-li k této hodnotě ještě špatné napojení příčky na okolní konstrukce, montážní chyby atd., může být celková ztráta 10 i více db. Takové hodnoty nám pak znehodnotí veškerou akustiku. Proto je třeba řešeným detailům věnovat maximální pozornost. V ideálním případě je vhodné si najít již vyřešené detaily, například na internetových stránkách firmy Rigips ( Akustika podhledů často nesouvisí ani tak s neprůzvučností, jako s pohltivostí. Je to důležité hlavně z důvodu srozumitelnosti v místnosti. Zejména důležité je to v prostorách divadel, kin, ale třeba i ve velkoprostorových kancelářích, školách a školkách atd. Absorpce hluku úzce souvisí s akustikou vlastní konstrukce. Dá se říci, že je to schopnost materiálu přeměnit zvukovou energii na jinou formu energie (nejčastěji tepelnou). Každý materiál absorbuje alespoň část této energie. Beton či sklo jen minimálně, vážený činitel zvukové pohltivosti α w je zde často jen 0,05, naopak minerální izolace mohou mít až hodnoty blízké 1,00. Samozřejmě vždy záleží na vlastní frekvenci hluku, frekvence pod 250 Hz se tlumí obtížněji (dunivé zvuky), naopak vysoké frekvence nad 2000 Hz (křik, pískání) se tlumí velmi dobře. Běžná lidská řeč se pohybuje okolo 1000 Hz, takže je někde uprostřed, a proto se snažíme co nejvíce tlumit právě tuto frekvenci. příčky Materiály Isover toho docilují především díky těmto faktorům: Materiály mají velmi dlouhá vlákna s pružnou strukturou. Optimální uložení vláken umožňuje vysokou pružnost, a tím i zlepšení pohltivých vlastností. Ideální průřez a průměr vlastních vláken zvyšuje pohltivost materiálu. Stálost fyzikálních vlastností a dlouhá životnost materiálu zaručuje stejné parametry zvukové pohltivosti po celou dobu životnosti stavby. R w Slyšitelnost řeči Pocit soukromí hlasitá řeč je srozumitelná, polovina normální řeči je srozumitelná velmi špatný polovina hlasité řeči je srozumitelná, normální řeč je nesrozumitelná špatný hlasitá řeč je slabě slyšet, je nesrozumitelná dobrý hlasitý hovor obvykle není slyšet velmi dobrý vhodné použití v multikinech výborný 28 29

30 DOPORUČENÉ MATERIÁLY ISOVER PRO LEHKÉ PŘÍČKY Aktuální ceny výrobků ISOVER naleznete na Isover AKU = 0,035 (W m -1 K -1 ) SPECIÁLNÍ AKUSTICKÁ IZOLACE V DESKÁCH SVT 960 Isover AKU je ideální materiál pro použití v sádrokartonových konstrukcích příček a podhledů s modulem 625 mm a má díky tomu velmi široké uplatnění v suché výstavbě. Díky dlouhodobému měření v laboratořích a sledování požadavku trhu byla vyvinuta izolace, která splňuje vysoké nároky z hlediska akustiky a protipožární odolnosti s požadavkem na objemovou hmotnost 40 kg m -3. Dodává se na paletách (balíky na paletě). pro CW50 pro CW75 pro CW100 na paletě (ks) ,500 0,30 187, , ,250 0,31 156, , ,000 0,30 125, , ,750 0,26 112, , ,750 0,30 93, , ,125 0,28 68, , ,125 0,31 78, ,85 Isover EVO = 0,035 (W m -1 K -1 ) Isover Multiplat 35 = 0,035 (W m -1 K -1 ) skelná vlna ISOVER vyrobená výhradně z přírodních surovin TWIN 50 13,750 0,19 330,00 1,40 4 ( ) 100 6,875 0,19 165,00 2,85 TWIN 60 11,500 0,19 276,00 1,70 4 ( ) 120 5,750 0,19 138,00 3,40 TWIN 80 8,750 0,19 210,00 2,25 4 ( ) 160 4,375 0,19 105,00 4,55 UNIVERZÁLNÍ IZOLACE DO ŠIKMÝCH STŘECH I PŘÍČEK SVT 8011 Izolační pásy vyrobené s použitím skelné vlny Isover 4+ s vynikajícími tepelněizolačními vlastnostmi jsou určené jako tepelná a akustická izolace příček, šikmých střech, stropů a podhledů. Dodává se na paletách (1 pal = 24 rolí). TWIN u takto označeného výrobku se jedná o 2 pásy shodné tloušťky navinuté na sobě (např mm), které lze po rozbalení od sebe jednoduše oddělit a použít každý zvlášť (50 mm), anebo se od sebe pásy neoddělí a použijí se dohromady, čímž dostaneme dvojnásobnou tloušťku materiálu (100 mm). SVT 7784 Desky Isover MULTIPLAT 35 jsou vhodné pro nezatížené izolace vnějších stěn (provětrávaných fasád pod obklad s vkládáním izolantu do kazet nebo do roštů), dále pro izolace příček, šikmých střech, stropů, podhledů a dalších lehkých sendvičových konstrukcí. Dodává se na paletách (1 pal = 20 bal.). 40* ,00 0,21 300,00 1, ,00 0,21 240,00 1, ,00 0,21 180,00 2, ,50 0,21 150,00 2,85 120* ,76 0,21 115,20 3,40 140* ,32 0,21 86,40 4,00 160* ,32 0,21 86,40 4,55 * Dodací podmínky nutno konzultovat s výrobcem. Isover PIANO = 0,037 (W m -1 K -1 ) AKUSTICKÁ IZOLACE V ROLÍCH SVT 961 Role Isover PIANO jsou vhodné jako tepelné, zvukové a nezatížené izolace pro zabudování do lehkých konstrukcí příček. V obytných, administrativních budovách, v podkrovích, hotelích, nemocnicích a v průmyslových budovách Isover PIANO zvýší zvukověizolační schopnosti konstrukce (může být dosaženo zlepšení neprůzvučnosti až o 18 db), zvláště při zaplnění celé šířky dutiny (o 5 až 7 db vyšší neprůzvučnost oproti polovičnímu zaplnění dutiny). Vlákna jsou po celém povrchu hydrofobizována. Zejména je tato izolace vhodná do příček s požadavkem na objemovou hmotnost izolace OH 15 kg m -3. Dodává se na paletách (1 pal = 24 rolí). TWIN ,75 0, , ,38 0, ,10 TWIN ,00 0, , ,50 0, ,65 TWIN ,50 0, , ,25 0, ,20

31 Aktuální ceny výrobků ISOVER naleznete na Isover ORSET VHODNÝ FORMÁT PRO SÁDROKARTONOVÉ KONSTRUKCE SVT 954 = 0,038 (W m -1 K -1 ) Desky Isover ORSET jsou vhodné pro tepelné, zvukové a protipožární izolace příček a dále šikmých střech s vkládáním mezi krokve s roztečí do 1 m, příp. do přídavného podhledového roštu (rozměr 625 mm) i pro izolace stropů. Vhodné jsou zejména u dřevostaveb s požadavkem na šířku izolace 625 mm. Materiál vhodný i do protipožárních konstrukcí příček a podhledů s požadavkem na OH 30 kg m -3. Dodává se na paletách (balíky na paletě). Prodej ukončen k a nahrazen výrobkem Isover Orsik pro CW50 pro CW75 na paletě (ks) ,500 0,30 187, , ,500 0,38 150, , ,000 0,30 125, , ,000 0,35 100, , ,750 0,30 93, , ,750 0,38 75, , ,500 0,30 62, , ,500 0,35 50, , ,875 0,30 46, , ,875 0,34 37, , ,875 0,38 37, ,35 příčky Isover MERINO SKELNÁ VLNA V DESKÁCH SVT 962 = 0,039 (W m -1 K -1 ) Desky Isover MERINO jsou pružné a tvarově stálé. Jsou vhodné pro jakékoliv tepelné a zvukové nezatížené izolace, zejména pro zabudování do příček, dále jako výplně stropů, zavěšených podhledů a dutin (zvýšení izolační schopnosti konstrukce proti hluku). Materiál vhodný i do akustických příček. Dodává se na paletách (balíky na paletě). 40* ,00 0, , ,00 0, , ,00 0, , ,00 0, , ,50 0, ,55 120* ,00 0, ,05 140* ,50 0, ,55 * Dodací podmínky nutno konzultovat s výrobcem. Isover UNI VELMI KVALITNÍ UNIVERZÁLNÍ IZOLACE Z ČEDIČOVÝCH VLÁKEN SVT 243 = 0,035 (W m -1 K -1 ) Isover ORSIK = 0,038 (W m -1 K -1 ) Při použití sádrokartonových profilů s roztečí 600 mm a požadavkem na objemovou hmotnost 40 kg m -3 z důvodu protipožarní odolnosti je pro snazší montáž vhodné použít materiál Isover UNI. Dodává se na paletách (balíky na paletě). Dodávané tloušťky a další data k výrobku najdete v sekci Šikmé střechy a stropy na str. 23. OBLÍBENÁ IZOLACE Z ČEDIČOVÝCH VLÁKEN SVT 246 Materiál vhodný pro konstrukce příček s modulem 600 mm. Dodává se na paletách (balíky na paletě). Vyšší tloušťky ( mm) je možné dodat na vyžádání. Dodávané tloušťky a další data k výrobku najdete v sekci Šikmé střechy a stropy na str. 23. DOPORUČENÉ MATERIÁLY ISOVER PRO Pohltivé stěny a stropy Isover AKUSTIC SSP2 VÝBORNÉ AKUSTICKÉ VLASTNOSTI SVT 7785 = 0,037 (W m -1 K -1 ) Desky Isover AKUSTIC SSP2 jsou jednostranně kašírovány černou netkanou skelnou textilií. Používají se zejména jako pohltivé vložky děrovaných obkladových prvků pro akustické stěny, stropy a podhledy, pro tepelné a akustické izolace klimatizačních zařízení. Vhodné do rychlosti proudění vzduchu 30 m s -1. Desky jsou v celém průřezu hydrofobizovány. Dodává se na paletách (balíky na paletě, 1 pal = 16 balíků) ,00 0, , ,00 0, , ,00 0, , ,50 0, ,

32 zateplení OBVODOVÝCH STĚN Obvodové stěny společně se střechami představují místo, kde dochází k největším tepelným ztrátám. Hlavní funkcí obvodových stěn je ochrana objektu před proměnlivými venkovními klimatickými podmínkami a vytváření tepelného a akustického komfortu uvnitř objektu, a to jak v zimě, tak i v létě. Kvalitním návrhem a odborně provedenou realizací systémového zateplení lze snížit tepelné ztráty obvodovou stěnou běžně o více než 50 %, u nízkoenergetických a pasivních staveb dokonce o 90 % oproti stávající výstavbě. Tepelné izolace stojí pochopitelně peníze. Jedná se však o jednorázové vydání, investici, která se za několik let vrátí a potom už přináší čistý zisk. KONTAKTNÍ FASÁDY Vnější zateplení je nejpoužívanějším způsobem zateplení. Provádí se nejčastěji jako vnější tepelněizolační kompozitní systémy (ETICS). Tato technologie umožňuje jednoduchým způsobem vytvářet sendvičové stěny vynikajících parametrů. Výhodnost kontaktního zateplování spočívá také v tom, že jeho předností lze rychle a účinně využít jak u novostaveb, tak u rekonstrukcí (dodatečného zateplování). Doplněním kvalitní tepelné izolace z MW či EPS ke stávající stěně tak investor získává mimořádně účinnou konstrukci se souvislou tepelnou izolací a vysokou akumulací tepla. Materiály Isover pro vnější zateplení ETICS Fasádní izolaci lze vybrat z několika typů materiálů, podle účelu použití. Do základní nabídky patří tvrdá čedičová vlna nebo pěnové polystyreny a nejnověji také jejich kombinace Isover TWINNER. Níže jsou uvedeny výhody jednotlivých typů materiálů: Izolace z minerální vlny tepelněizolační funkce požární ochrana nejsou zde žádná výšková omezení v použitelnosti materiálu (oproti EPS) nízký difuzní odpor snadná propustnost pro vodní páru výborné akustické vlastnosti z hlediska zvukové pohltivosti pevnost oproti měkkým skelným vatám mají fasádní kamenné vaty několikanásobnou pevnost, dají se lehce omítat i obkládat ekologická a hygienická nezávadnost Speciální kapitolou jsou potom kontaktní zateplovací systémy, kde se nezatepluje na stěnu, ale na stávající izolaci. V minulosti provedené tenké zateplení o tloušťce cca 5 8 cm není nutné ve většině případů demontovat. Musí se ale vždy udělat odborný průzkum, který zhodnotí stav izolantu a omítek a také statické možnosti zateplované stěny. Nové zateplení by mělo respektovat všechny současné požadavky z oblasti tepelné, ale hlavně také z oblasti požární ochrany. Typická skladba obvodové stěny provedené kontaktním způsobem Izolace z polystyrenu tepelná izolace zejména u nových šedých materiálů vysoká pevnost v tlaku, tahu i smyku, možno i obkládat jednoduchá aplikace minimální hmotnost nízká nasákavost neztrácí mechanické vlastnosti vlivem vlhkosti nyní pouze v samozhášivém provedení se zvýšenou požární bezpečností ekologická a zdravotní nezávadnost výhodný poměr cena/výkon původní stěna 2 lepicí vrstva 3 tepelný izolant 4 základní vrstva se skleněnou síťovinou 5 penetrace 6 povrchová úprava vnější tenkovrstvá omítka

33 Isover TWINNER tepelná izolace nové generace Střídání EPS a pásů MW způsobuje řadu komplikací: Zvyšující se nároky na účinnost tepelné izolace a nové požadavky zejména v oblasti požární bezpečnosti staveb určené normou ČSN :2016 urychlily vývoj a zařazení zcela nového izolantu. Isover TWIN- NER je sendvičově uspořádaná tepelně a zvukověizolační deska pro zateplovací systémy ETICS. Využívá nejlepších vlastností dlouhodobě osvědčených izolantů, tj. zejména grafitových, Isover EPS GreyWall se zvýšeným izolačním účinkem a nejvýkonnější vláknité desky Isover TF PROFI. Nově jsou dosavadní přednosti doplněny o další výhodné vlastnosti, zejména v oblasti snížení hmotnosti, zjednodušení aplikace, zlepšení akustiky a požární bezpečnosti. Hlavní výhody izolantu Isover TWINNER a celých zateplovacích systémů ETICS: Třída reakce na oheň samostatného izolantu a celého systému B-s1, d0. Výborné izolační vlastnosti ( = 0,032 0,033 W m -1 K -1 ). Splňuje požadavky ČSN :2016 (bez dělících pruhů MW apod.) včetně zkoušek dle ISO a ISO Jednoduchá aplikace (minimální hmotnost). Výborné mechanické vlastnosti. Běžné tloušťky izolace až 300 mm (vhodné i pro pasivní domy). Možnost aplikace na přímém slunci (možnost montáže z lávek, není nutné stínění jako u grafitových EPS). Zvýšená požární bezpečnost již v průběhu montáže zateplení. Izolanty EPS a MW mají různou izolační schopnost, tj. různé části stěny budou zatepleny rozdílně. Izolace EPS a MW mají zcela rozdílnou difuzi, tj. rozdílný prostup vodní páry může časem způsobovat barevně odlišné pruhy v ploše. Na přechodech EPS a MW je nutno provést dvojité vyztužení, tj. vzniká řada nerovností. Požární pás může být max. 400 mm nad oknem, tj. vložené řady minerálních desek nebudou vůbec navazovat na řady polystyrenových desek. Svislé pásy MW z desek mm mezi objekty a okolo schodiště nelze na ostatní plochu z EPS desek mm prakticky navázat. Výše uvedené komplikace odstraňuje celoplošné zateplení s deskami Isover TWINNER. Certifikovaný zateplovací systém s izolantem Isover TWINNER úspěšně prošel požárními testy dle ISO (100 kw, 30 minut) a také velkorozměrové ISO (3MW, 30 minut). Splňuje tak požadavky čl ČSN :2016 bez komplikovaného střídání s pásy z MW. Izolační desky Isover TWINNER se dodávají výhradně v rámci ucelených zateplovacích systémů. obvodové stěny Příklady zateplení budov s požární výškou 12 22,5 m A) B) požární výška 12 22,5 m Zateplení TWINNER splňuje požadavky ČSN :2016 včetně požárních zkoušek dle ISO a ISO A) Standardní provedení střídáním tepelné izolace EPS s pásy minerální izolace šíře 900 mm B) Zjednodušené řešení pomocí kombinované izolace Isover TWINNER Minerální vlna Fasádní polystyren Isover TWINNER Soklový polystyren Všechny nové výrobky musí projít důkladnou kontrolou a systémem zkoušek. Kombinovaný izolant z pěnového polystyrenu s krycí vrstvou z minerální vlny byl zkoušen nejenom standardní středněrozměrovou zkouškou dle ISO , ale také extrémní velkorozměrovou zkouškou dle ISO Obě zkoušky prokázaly velmi vysokou požární bezpečnost zateplení bez šíření požáru. Zateplení TWINNER nezvyšuje intenzitu požáru a do tloušťky 270 mm je klasifikováno jako požárně uzavřená plocha. Isover TWINNER se kromě standardního provedení dodává také jako zakládací a rohová deska

34 zateplení OBVODOVÝCH STĚN Více v samostatném prospektu, ke stažení na Fasádní zateplovací systémy Čedičová vlna Skelná vlna EPS XPS Provádění fasádních systémů kontaktním způsobem Obecné zásady provádění systémů ETICS stanovuje norma ČSN : Provádění vnějších tepelněizolačních kompozitních systémů ETICS. Níže uvedený technologický postup je pouze doporučení výrobce izolačních materiálů. Montážní návod jednotlivých systémů se může lišit, proto je nutno vždy dodržet technologický postup konkrétního systému daného výrobce. 1. Příprava podkladu Izolační desky Isover je možné lepit pouze na soudržný, dostatečně pevný a rovný podklad bez prachu a jiných nečistot. Doporučuje se povrch fasády omýt tlakovou vodou, penetrovat, případně vyrovnat novou omítkou. Rovinnost podkladu by měla být max. 20 mm/m, u minerálních desek s kolmým vláknem max. 10 mm/m. Dále je nutné demontovat veškerá zařízení, která se nachází na fasádě, označit elektrické kabely proti poškození kotvami. bezrozpouštědlová lepidla na bázi asfaltu, popř. PUR lepicí pěny. PUR pěny například od firmy Illbruck se v některých případech dají použít i pro lepení minerálních izolací. 3. Kotvení hmoždinkami Po nalepení desek a přiměřeném vytvrdnutí lepidla (min. 24 hodin) se provádí přebroušení desek brusným hladítkem tak, aby se odstranily případné drobné nerovnosti. Po přebroušení se provádí kotvení desek talířovými hmoždinkami. 2. Lepení desek Množství, délka a umístění hmoždinek jak v ploše, tak pod nebo nad výztužnou síťovinou vyplývá z projektové dokumentace a předpisů výrobce ETICS. Návrh kotvení ETICS systému do 20 kg/m 2 by měl být proveden podle normy ČSN Lze navrhovat mechanické upevnění jak přesným postupem podle existujících technických specifikací, tak zjednodušeným postupem podle tabulek. Pěnový polystyren Isover EPS, stejně jako minerální izolace s podélnými vlákny Isover TF PROFI, se lepí pouze po obvodu s vnitřními body tak, aby kontaktní lepená plocha byla min. 40 %. Minerální izolace z kolmých vláken Isover NF 333 se ale vždy lepí celoplošně! Lepení se provádí odspodu nahoru natěsno na vazbu. V oblasti rohů oken a dveří je třeba desku vyříznout dle obrázku, aby nedocházelo ke vzniku trhlin. správně chybně Minimální množství hmoždinek u kotvených systémů podle normy ČSN (pokud se nedokáže výpočtem a zkouškou jinak) je 6 ks/m 2. Zateplení z EPS a desek z MW s kolmým vláknem se za určitých podmínek kotvit nemusí. Přesné podmínky si vyžádejte u svého dodavatele konkrétního zateplovacího systému (WEBER, BAUMIT,...). Tip na výpočet množství kotvicích prvků na fasádě Pro lepení soklových desek Isover EPS Sokl (v oblasti soklu) na hydroizolace se používají Snížení počtu hmoždinek je možné přesnějším výpočtem podle koeficientů Rpanel a Rjoint, které jsou pro výrobky Isover k dispozici na vyžádání.

35 Minerální vlnu s kolmou orientací vláken a fasád- hmoty na vrstvě tepelné izolace. Stěrková hmota, ní desky EPS lze za podmínky dostatečné pevnosti která prostoupila oky síťoviny, se následně uhladí. podkladu (viz ČSN odst. 5.1.) a kvality lepidla s ohledem na lokální podmínky (sání větru apod.) Ukládání síťoviny do stěrkové hmoty se provádí aplikovat pouze lepením bez kotev. Lepené systé- obvykle směrem shora dolů s přesahem nejméně my bez kotev mají své výhody, např. úsporu času 100 mm. V místech styku rozdílných druhů tepelných a zejména dokonale stejnoměrnou tloušťku výztuž- izolantů, nebo v oblasti s vysokými požadavky né vrstvy bez možnosti prokreslení kotev na omítce. Ušetřené peníze je pak výhodné vložit do ještě kvalitnější izolační obálky. Tento postup je zejména vhodný pro nízké objekty typu rodinný domek. V případě lepení na omítky je nutné ale kotvit vždy na odolnost ETICS proti průrazu, se doporučuje výztužnou síťovinu zdvojit. 6. Penetrace podkladu Penetrace se provádí pro snížení a sjednocení U minerálních izolací z kolmého vlákna důrazně doporučujeme použití roznášecího talíře o Ø 140 mm. mechanicky. savosti výztužné vrstvy, aby bylo možno následně 4. Ochrana hran Nárožní a ostatní hrany se musí vyztužit speciálními profily, nebo zdvojením výztužné síťoviny při méně náročných aplikacích. U oken a dveří se provede diagonální zpevnění v rozích otvorů pruhem tkaniny o rozměrech cca mm, který zajišťuje pře- bez problémů provádět vrchní tenkovrstvé omítky. 7. Provádění povrchových úprav Jako povrchové úpravy pro kontaktní zateplovací systémy se nejčastěji používají ušlechtilé tenkovrstvé omítky různého složení, barev a struktur. Dle zvoleného pojiva se používají omítky silikonové, siliká- Zátka z minerální vlny. obvodové stěny nesení zvýšeného napětí v těchto místech. tové, akrylátové a minerální. Jednotlivé druhy se liší svými vlastnostmi, zejména propustností pro vodní páru, pružností, zpracovatelností, špinivostí, odolností proti řasám atd. Ruční nanášení a následné strukturování se provádí výhradně nerezovými, popř. plastovými hladítky. Izolace z kolmých minerálních vláken se vždy lepí celoplošně. 5. Základní (výztužná) vrstva Provádí se obvykle po 1 3 dnech od ukončení lepení desek a případném kotvení hmoždinkami. Vyztužení základní vrstvy se provádí ručně plošným zatlačením skleněné síťoviny do předem nanesené stěrkové Pěnový polystyren a minerální izolace s podélnými vlákny, se lepí po obvodu s vnitřními body. Minimální plocha lepené části 40 %. Isover TOP V Desky se zkosenými hranami pro izolaci vnitřních stropů a stěn Postup aplikace desek Isover TOP V pro požárně bezpečné stropy: A. příprava povrchu očištění, penetrace B. celoplošné lepení desek C. zastříkání akrylátovou barvou 34 35

36 DOPORUČENÉ MATERIÁLY ISOVEO OBVODOVÝCH STĚN Aktuální ceny výrobků ISOVER naleznete na Isover TF PROFI DeskY, podélné vlákno SVT 431 = 0,036 (W m -1 K -1 ) Pevnost v tahu TR 10 kpa Izolační fasádní desky s podélným vláknem Isover TF PROFI jsou vhodné do vnějších kontaktních zateplovacích systémů, kde se lepí a mechanicky kotví na dostatečně soudržný a pevný podklad stěny. Mají výborné tepelněizolační vlastnosti = 0,036 (W m -1 K -1 ). Materiál splňuje požadavky na ETICS podle normy EN 13500, ETAG 004 a dále požadavky Kvalitativní třídy A dle CZB. Dodává se na paletách (balíky na EPS prokladech). Tloušťky mm jsou určené pro izolaci ostění ,80 0, ,60 0, ,40 0,096 81,60 1, ,40 0,120 62,40 1, ,80 0,108 54,00 1, ,80 0,144 39,60 2, ,20 0,120 31,20 2, ,20 0,144 26,40 3, ,20 0,168 21,60 3, ,20 0,180 21,60 4, ,20 0,192 19,20 4, ,60 0,108 18,00 5, ,60 0,120 15,60 5, ,60 0,132 14,40 6, ,60 0,144 13,20 6,65 260* ,60 0,156 12,00 7,20 280* ,60 0,168 10,80 7,75 300* ,60 0,180 10,80 8,30 * Dodací podmínky nutno konzultovat s výrobcem. Isover TF DeskY, podélné vlákno SVT 7864 = 0,038 (W m -1 K -1 ) Pevnost v tahu TR 15 kpa Fasádní minerální izolace s podélným vláknem. Materiál splňuje požadavky na ETICS podle normy EN 13500, ETAG 004 a dále požadavky Kvalitativní třídy A dle CZB. Dodává se na paletách (balíky na EPS prokladech). Po konzultaci s výrobcem lze dodat i v jiných tloušťkách. * Dodací podmínky nutno konzultovat s výrobcem. 100* ,20 0,120 31,2 2,65 120* ,20 0,144 26,4 3,15 140* ,20 0,168 21,6 3,70 160* ,20 0,192 19,2 4,20 Isover NF 333 = 0,041 (W m -1 K -1 ) Pevnost v tahu TR 80 kpa DeskY, kolmé vlákno SVT 244 Izolační fasádní desky s kolmým vláknem Isover NF 333 jsou vhodné do vnějších kontaktních zateplovacích systémů, kde se celoplošně lepí na dostatečně rovinný a únosný podklad. Rozměr desky mm umožňuje až o 40 % rychlejší aplikaci než u běžné lamely. Výhodou desek s kolmým vláknem je výrazně vyšší pevnost v tahu, což umožňuje jejich použití mimo jiné také na zateplení stropů a fasád s těžkým obkladem. Další výhodou je jejich schopnost přizpůsobit se zaoblenému povrchu desky lze ohýbat, možnost bezproblémového broušení povrchu a také nižší hmotnost lepší manipulovatelnost na stavbě. Materiál splňuje požadavky na ETICS podle normy EN 13500, ETAG 004 a dále požadavky Kvalitativní třídy A dle CZB. Dodává se na paletách (balíky na EPS prokladech). Tloušťky mm pouze desky na paletách ,00 0, ,00 0, ,66 0, ,56 0, ,00 0,200 80,00 0, ,00 0,200 64,00 1, ,66 0,160 53,20 1, ,00 0,160 40,00 1, ,00 0,200 32,00 2, ,33 0,160 26,60 2, ,00 0,140 24,00 3, ,33 0,200 21,28 3, ,00 0,160 20,00 3, ,00 0,180 20,00 4, ,00 0,200 16,00 4,85 220* ,67 0,147 16,08 5,35 240* ,67 0,160 13,40 5,85 260* ,32 (paleta**) pouze paleta** 13,32 6,30 280* ,32 (paleta**) pouze paleta** 13,32 6,80 300* ,66 (paleta**) pouze paleta** 10,66 7,30 * Dodací podmínky nutno konzultovat s výrobcem. ** Volné desky na paletě, ostrečováno PE fólií.

37 Aktuální ceny výrobků ISOVER naleznete na Isover TF THERMO = 0,035 (W m -1 K -1 ) Pevnost v tahu TR 7,5 kpa DeskY, PODÉLNÉ vlákno SVT 8760 Fasádní minerální izolace s podélným vláknem vhodná na zateplení rodinných domů. Materiál má výborné tepelněizolační vlastnosti = 0,035 (W m -1 K -1 ). Dodává se na paletách (balíky na EPS prokladech). * Dodací podmínky nutno konzultovat s výrobcem. 100* ,20 0,120 31,20 2,85 120* ,20 0,144 26,40 3,40 140* ,20 0,168 21,60 4,00 160* ,20 0,192 19,20 4,55 Isover TOP V = 0,040 (W m -1 K -1 ) Pevnost v tahu TR 30 kpa Fasádní minerální zátky = 0,036 (W m -1 K -1 ) Isover TWINNER = 0,032-0,033** (W m -1 K -1 ) DeskY, kolmé vlákno Fasádní minerální izolace s kolmým vláknem se zkosenými hranami po obvodě na lícové straně desky, určená na izolaci vnitřních stropů a stěn. Dodává se na paletách (balíky na paletě). * Dodací podmínky nutno konzultovat s výrobcem. Minerální fasádní zátky se používají při zápustné montáži hmoždinek, aby tím přerušily tepelný a akustický most od kovového trnu hmoždinky, který se obvykle používá při zateplování fasády deskami z minerální izolace. Jsou vyrobeny vyřezáváním z fasádních desek z minerálních vláken. Mají kruhový tvar a podélnou orientaci vláken. Výhody zápustné montáže hmoždinek s překrytím fasádní zátkou z minerální vlny: přerušení tepelných mostů způsobených hmoždinkami zajištění tepelně technických parametrů fasády i v místě hmoždinek zamezení prokreslování talířků hmoždinek na fasádě zamezení výskytu řas a plísní na fasádě v místě hmoždinek zkrácení délky hmoždinek úspora na ceně hmoždinek ochrana plastového talířku hmoždinky při požáru. * Dodací podmínky nutno konzultovat s výrobcem. kombinovaný izolant - základní desky Fasádní izolační desky Isover TWINNER jsou určeny pro kontaktní zateplovací systémy se zvýšenými nároky na účinnost tepelné izolace při zajištění velmi vysoké požární bezpečnosti. Desky se lepí a kotví standardním způsobem. Je možno použít i zapuštěnou montáž hmoždinek. Mají výborné tepelněizolační vlastnosti zajištěné vrstvou MW konstantní tloušťky 30 mm s = 0,036 (W m -1 K -1 ) a tloušťkově variabilní grafitovou částí s = 0,032 (W m -1 K -1 ). Zateplovací systém TWINNER umožňuje provedení plochy zateplení dle ČSN bez požárních pásů šíře 900 mm, dokonce při ještě zvýšené požární bezpečnosti zateplení. Průměr ** Součinitel = 0,033 do tloušťky 200 mm, nad 200 mm = 0,032. * Dodací podmínky nutno konzultovat s výrobcem. Minimální dodací množství 10 m 3. (ks/krabice) * SVT * ,00 0,20 64,00 1,25 60* ,66 0,16 53,20 1,50 80* ,00 0,16 40,00 2,00 100* ,00 0,20 32,00 2,50 120* ,33 0,16 26,60 3,00 140* ,00 0,14 24,00 3,50 150* ,33 0,20 21,28 3,75 160* ,00 0,16 20,00 4,00 180* ,00 0,18 20,00 4,50 200* ,00 0,20 16,00 5,00 120* ,00 0,240 3,50 140* ,50 0,210 4,10 150* ,50 0,225 4,40 160* ,50 0,240 4,70 180* ,00 0,180 5,25 200* ,00 0,200 6,05 220* ,00 0,220 6,65 240* ,00 0,240 7,25 260* ,50 0,130 7,85 280* ,50 0,140 8,45 300* ,50 0,150 9,05 SVT obvodové stěny

38 DOPORUČENÉ MATERIÁLY ISOVEO OBVODOVÝCH STĚN Aktuální ceny výrobků ISOVER naleznete na Isover TWINNER = 0,032-0,033** (W m -1 K -1 ) Isover EPS GreyWall = 0,032 (W m -1 K -1 ) Isover EPS GreyWall Plus = 0,031 (W m -1 K -1 ) SVT 439 SVT 964 kombinovaný izolant - Zakládací a rohové desky FASÁDNÍ PĚNOVÝ POLYSTYREN S GRAFITEM SVT 881 Zakládací desky Rohové desky zakládací rohové (ks) (m 3 ) (m 3 ) 120* ,12 0,25 2,060 0,25 3,50 140* ,59 0,22 1,545 0,22 4,10 150* ,59 0,24 1,545 0,23 4,40 160* ,59 0,25 1,545 0,25 4,70 180* ,06 0,19 1,030 0,19 5,25 200* ,06 0,21 1,030 0,21 6,05 220* ,06 0,23 1,030 0,23 6,65 240* ,06 0,25 1,030 0,25 7,25 260* ,53 0,14 0,515 0,13 7,85 280* ,53 0,15 0,515 0,14 8,45 300* ,53 0,16 0,515 0,15 9,05 ** Součinitel = 0,033 do tloušťky 200 mm, nad 200 mm = 0,032. V objednávce nutno specifikovat množství zvlášť pro zakládací desky a zvlášť pro rohové desky. * Dodací podmínky nutno konzultovat s výrobcem. Minimální dodací množství 10 m 3. Izolační desky s grafitem pro profesionální kontaktní zateplovací systémy ETICS s maximálním izolačním účinkem. Ten je u výrobku Isover EPS GreyWall Plus ještě dále zlepšen použitím speciálních surovin pro výrobu. Materiály splňují požadavky na ETICS podle normy EN 13500, ETAG 004 a dále požadavky Kvalitativní třídy A dle CZB. Při aplikaci desek Isover EPS GreyWall a GreyWall Plus je třeba dodržet technologický postup konkrétního systému, např. včetně stínění za slunečného počasí, použití lepidel příslušné kvality apod. Neskladovat na přímém slunci (teplotní stabilita max. 70 C). Po dohodě lze dodat i v jiných tloušťkách a rozměrech. Isover EPS 70F FASÁDNÍ PĚNOVÝ POLYSTYREN = 0,039 (W m -1 K -1 ) (ks) Isover EPS GreyWall Isover EPS GreyWall Plus* ,5 0,250 0,60 0, ,0 0,240 0,95 0, ,0 0,240 1,25 1, ,0 0,250 1,60 1, ,0 0,240 1,90 1, ,0 0,240 2,55 2, ,5 0,250 3,20 3, ,0 0,240 3,80 3, ,5 0,210 4,45 4, ,5 0,225 4,75 4, ,5 0,240 5,10 5, ,0 0,180 5,75 5, ,0 0,200 6,40 6, ,0 0,220 7,00 7, ,0 0,240 7,65 7, ,5 0,130 8,30 8, ,5 0,140 8,95 9, ,5 0,150 9,60 9,75 * Dodací podmínky nutno konzultovat s výrobcem. SVT 434 Nejpoužívanější desky pěnového EPS pro kontaktní zateplovací systémy ETICS. Materiál splňuje požadavky na ETICS podle normy EN 13500, ETAG 004 a dále požadavky Kvalitativní třídy A dle CZB. Trvalá zatížitelnost v tlaku max kg/m 2 při def. < 2 %. Po dohodě lze dodat i v jiných tloušťkách, běžně až 300 mm pro pasivní domy. (ks) ,0 0,250 0, ,5 0,250 0, ,0 0,240 0, ,0 0,240 1, ,0 0,250 1, ,0 0,240 1, ,0 0,240 2, ,5 0,250 2, ,0 0,240 3, ,5 0,210 3, ,5 0,225 3, ,5 0,240 4, ,0 0,180 4, ,0 0,200 5,20

39 Aktuální ceny výrobků ISOVER naleznete na Isover EPS 100F* FASÁDNÍ PĚNOVÝ POLYSTYREN = 0,037 (W m -1 K -1 ) SVT 1875 Desky pěnového EPS s vyšší pevností a izolační účinností. Pro kontaktní zateplovací systémy ETICS se zvýšenými požadavky. Trvalá zatížitelnost v tlaku max kg/ m 2 při def. < 2 %. Po dohodě lze dodat i v jiných tloušťkách, běžně až 300 mm pro pasivní domy. *Materiál pouze na vyžádání po dohodě s výrobcem. Izolační desky EPS pro sokl a spodní stavbu Řešení soklové části patří mezi důležité detaily stavby. Používá se pro všechny typy stěn, tj. pro stěny zateplené kontaktním i větraným způsobem. Na tento detail jsou kladeny náročné požadavky, zejména v souvislosti s intenzivně působící vlhkostí. 1 schématu), izolaci provedeme až k patě základu suterénní stěny. Pokud nemáme využívaný suterén, zpravidla stačí izolaci zatáhnout do nezámrzné hloubky, která je cca 800 mm. V případech, kdy není možno zatažení tepelné izolace směrem dolů (např. z důvodu instalací apod.) je možno provést tzv. vodorovné izolační křídlo, kdy je tepelná izolace položena vodorovně, např. pod okapový chodník, nebo je zasypána (zeminou, kačírkem, štěpkami apod.). obvodové stěny původní stěna 2 omítka s penetrací (nebo pouze penetrace) 3 lepicí vrstva 4 tepelný izolant z nenasákavého materiálu 5 základní vrstva se skleněnou síťovinou 6 penetrace 7 povrchová úprava např. lepené keramické pásky Správně vyřešený detail soklu zajištuje tyto funkce: Nedochází k promrzání základů a části terénu pod stavbou. Podstatné snížení tepelných ztrát v detailu, tj. zvýšení vnitřní povrchové teploty detailu. Výrazné omezení kondenzace v detailu napojení základu na zdivo, a tím zamezení vzniku plísní. Základová část se dostává do chráněné nezámrzné oblasti, a tím se prodlužuje její životnost. Zamezení transportu vlhkosti a rozpuštěných solí do vyšších částí nad terénem (tepelnou izolací s nízkou nasákavostí voda nevzlíná). Umožnění souvislého omítnutí stěny pod úroveň terénu. Umožnění jednoduchého a spolehlivého detailu ukončení hydroizolace za tepelněizolační deskou. Typické příklady řešení soklové části Pokud je to možné, zatahujeme izolaci soklu až pod terén. V případě suterénních prostor, které slouží k běžnému užívání (jako je tomu u základního 7 správně Z obrázků teplotních polí je zřejmé, že se zámrzná zóna posune výrazně od objektu, a ten je tak spolehlivě chráněn. Tak je detail jednoduše a ekonomicky vyřešen, 0,000 navíc není nutno v tomto případě žádat o stavební povolení. -0,300 správně 0,000 0,000 Bez tepelného mostu 0,000 Bez tepelného mostu Tepelný most -0,300 min. 800 mm Bez tepelného mostu -0,300-0, mm min. 800 mm min. Teplotní pole (C): -15, ,5-11, ,0-8,0... 4,5-4, ,0-1,0... 2,5 2,5... 6,0 6,0... 9,5 9, ,0 13, ,5 16, ,0 Teplotní pole (C): -15, ,5-11, ,0-8,0... 4,5-4, ,0-1,0... 2,5 2,5... 6,0 6,0... 9,5 9, ,0 13, ,5 16, ,0 Nezateplený sokl na obrázku má v důsledku unikání tepla výrazně vyšší teplotu než zateplená stěna. Takovým způsobem nelze významných úspor za vytápění dosáhnout, a navíc hrozí kondenzace na vnitřním chladném povrchu. Vlevo je vidět správně zateplená část soklu. Rozložení rel. vhkostí (%):

40 Izolační desky EPS pro sokl a spodní stavbu Častou otázkou je, jak moc je účelné soklovou část zateplit? Odpověď je zcela jednoduchá. Podle toho, jak úsporný dům stavíte. Pro rekonstrukce starších objektů, kdy se používá na stěnách zateplení mm je vhodné volit tloušťku izolační soklové desky maximálně o 30 mm tenčí. Pro úsporné novostavby, tj. nízkoenergetické a pasivní domy, kdy se tloušťka zateplení u stěny pohybuje mezi 200 až 300 mm, se také tepelná izolace soklu pohybuje od 180 do 260 mm. V těchto případech se s výhodou používají desky Isover EPS SOKL 3000, které se běžně vyrábějí v tloušťkách do 200 mm. Pro větší tloušťky je možno desky lepit ve dvou vrstvách. DOPORUČENÉ MATERIÁLY ISOVER PRO SOKL A SPODNÍ STAVBU Aktuální ceny výrobků ISOVER naleznete na Isover EPS SOKL 3000 SOKLOVÁ DESKA PĚNOVÝ POLYSTYREN SVT 438 λ K10 0,034; = 0,035 (W m -1 K -1 ) Soklové izolační desky s nízkou nasákavostí a vysokou odolností proti průrazu pro tepelné izolace stěn v místech se zvýšeným namáháním vlhkostí, zejména soklů nad terénem a přiléhající částí pod terénem do hloubky až 3 m, balkony, terasami apod. Oboustranná vaflová struktura pro vysokou přídržnost lepidel a tmelů. Maximální hloubka použití pod terénem 3 m. Po dohodě lze dodat i v jiných tloušťkách (max. 200 mm). (ks) ,00 0,360 0, ,00 0,360 1, ,50 0,375 1, ,00 0,360 1, ,50 0,360 2, ,75 0,375 2, ,00 0,360 3, ,25 0,315 4, ,25 0,360 4,60 180* ,50 0,270 5,10 200* ,50 0,300 5,70 * Dodací podmínky nutno konzultovat s výrobcem. Isover EPS Perimeter* PERIMETRICKÁ DESKA - PĚNOVÝ POLYSTYREN SVT 437 = 0,034 (W m -1 K -1 ) Izolační desky s minimální nasákavostí pro konstrukce v přímém styku s vlhkostí a vysokým zatížením, např. základových desek apod. Standardně s polodrážkou. Maximální hloubka použití pod terénem 4,5 m. Po dohodě lze dodat i v jiných tloušťkách (max. 200 mm). * Materiál pouze na vyžádání po dohodě s výrobcem.

41 Dřevostavby Dřevostavby se stávají čím dál častěji součástí nejenom venkova, ale i měst. Moderní dřevostavbu přitom od klasické cihlové budovy na první pohled nemusíme poznat, pokud je dřevo použito čistě jako statický prvek. Ze dřeva lze v současné době stavět rodinné domy, ale i větší bytové domy. Jejich obliba neustále roste, v České republice je jejich podíl v kategorii rodinných domů přibližně 10 %. V severských zemích (Švédsko, Norsko, Kanada,...) jsou ale výrazně rozšířenější. Jejich tradice je obrovská, proto nikoho nepřekvapí, že je tam jejich podíl už přes 80 % obvodové stěny 9 1 vnitřní nátěr 2 sádrokartonová konstrukční deska RigiStabil 3 instalační mezera 4 parobrzda 5 minerální izolace v hlavním roštu 6 minerální izolace v pomocném roštu 7 difuzní fólie 8 provětrávaná mezera 9 obklad Konstrukce dřevostavby může vznikat na staveništi postupně rukou zkušených dělníků, nicméně za zmínku stojí i možnost využití částečné prefabrikace z předem připravených panelů, které se na stavbě jenom smontují. Výhodou tohoto způsobu výstavby je ještě větší rychlost montáže a minimalizace chyb vlivem lidského faktoru. Výhody dřevostaveb: Jsou energeticky velmi účinné. Jejich výstavba je rychlá, levná a dá se provádět po celý rok (suché technologie). Nižší hmotnost dává menší nároky na základovou konstrukci. Přírodní vzhled, při přiznání dřeva v interiéru nebo i v exteriéru. Kromě klasických sloupkových systémů lze dřevostavby zhotovit i systémem masivních stěn. Využívá se buďto klasického roubení, nebo se stěny vytvoří z dílcových prvků, např. systémem CLT (Cross Laminated Timber) křížem lepeného dřeva. Takto vytvořené stěny plní výborně svou nosnou funkci, nicméně je vždy nutné je dodatečně zateplit. Pro toto lze využít klasický kontaktní zateplovací systém nebo větraný systém zateplení, které byly popsány v předchozí kapitole. Ukázka prefabrikovaných CLT panelů (Novatop) 40-41

42 provětrávané fasády Větraná konstrukce je obecně konstrukce, kde vrchní plášť odolává povětrnostním vlivům a za ním je větraná vzduchová mezera, pak až následuje tepelná izolace a další skladba konstrukce. U měkčích typů izolací, jako je minerální vlna do provětrávaných systémů nebo minerální vlna do kontaktních systémů s kolmou orientací vláken, je nutné používat roznášecí podnožky nebo do pole kotvit desky podkladní konstrukce 2 nosný svislý rošt 3 tepelný izolant 4 kašír či dodatečná hydroizolační fólie 5 větraná mezera 6 vnější obložení Při návrhu těchto konstrukcí bychom měli vědět, jak větrané fasády fungují a jak správně konstrukci navrhnout. Aby systém správně fungoval, musí vzduch v mezeře proudit. Ten se opravdu od vnější fasády ohřívá (v zimě i vlivem tepelných ztrát z interiéru), stoupá vzhůru, a tím dochází k proudění rychlostí 0,5 1,0 m s -1. Díky takové rychlosti pak zpravidla dochází k vysušování vlastní konstrukce (teplý vzduch absorbuje výrazně vyšší množství vlhkosti než vzduch studený). Z těchto důvodů jsou tyto konstrukce často vhodnějším řešením než klasické kontaktní fasády. Proudění vzduchu v konstrukci ale není stálé, může se měnit v závislosti na svitu slunce (rozdílu dne a noci). Rychlost proudění samozřejmě záleží i na velikosti větracích otvorů, orientaci ke světovým stranám a dalších faktorech. V normě ČSN lze nalést základní metody návrhu a výpočtu těchto konstrukcí. Kotvení desek Čím vyšší budova, tím větší zatížení větrem na ni bude působit. To samé platí o umístění budovy v terénu. Budovy v hustě zastavěné oblasti nejsou namáhány větrem tak jako domy na kraji města, u pole, jezera atd. Často opomíjenou veličinou je schopnost izolantu podržet hlavičku hmoždinky. Odolnost proti protažení je rozdílná pro různé typy izolaci. Klasifikace podle odolnosti proti protažení hmoždinkou Isover výrobek Doporučená velikost talířové hmoždinky v ploše desky Doporučená velikost hmoždinky na hranách Velmi měkké materiály Isover ORSIK, Isover ORSET, Isover UNIROL PROFI -nelze mechanicky kotvit- -nelze mechanicky kotvit- Měkké materiály Isover UNI*, Isover AKU*, Isover WOODSIL* Středně tuhé materiály Isover FASSIL, Isover MULTIMAX Velmi tuhé materiály Isover TOPSIL * Pro tyto materiály je nutné spolu s kotvením použít i vodorovný rošt.

43 DOPORUČENÉ MATERIÁLY ISOVER do VĚTRANÝCH KONSTRUKCÍ, FASÁD A DŘEVOSTAVEB Aktuální ceny výrobků ISOVER naleznete na Isover TOPSIL Univerzální izolace s nejlepšími tepelněizolačními vlastnostmi na trhu! SVT 7089 = 0,033 (W m -1 K -1 ) Desky mají univerzální použití do všech typů větraných fasád, dřevostaveb, příček a šikmých střech či stropů. Materiál je vhodný také jako akustická izolace a do protipožárních konstrukcí s požadavkem na objemovou hmotnost 60 kg m -3. Zvláště energeticky úsporný typ izolace, = 0,033 W m -1 K -1. Dodává se na paletách (balíky na paletě). na paletě (ks) Isover Multiplat 35 NT = 0,035 (W m -1 K -1 ) ,64 0,35 198, , ,20 0,36 165, , ,76 0,35 132, , ,32 0,35 99, , ,60 0,36 82, , ,88 0,35 66, , ,16 0,30 49, ,25 160* ,16 0,35 49, ,85 * Dodací podmínky nutno konzultovat s výrobcem desky ze skelné vlny s černou SVT 8805 netkanou sklotextilií Isover Multiplat 35 NT (PANEL-PLYTA PLUS) desky ze skelné vlny s jednostrannou povrchovou úpravou černou netkanou sklotextilií. Vhodné do větraných fasád a na izolaci vnitřních stropů a stěn. Dodává se na paletách (1 paleta = 20 balíků). pouze celé palety! obvodové stěny 80* ,64 0,21 172,80 2,25 100* ,20 0,21 144,00 2, ,76 0,21 115,20 3, ,32 0,21 86,40 4,25 180* ,88 0,21 57,60 5,10 200* ,88 0,21 57,60 5,70 * Dodací podmínky nutno konzultovat s výrobcem Isover WOODSIL = 0,035 (W m -1 K -1 ) DESKY ZVLÁŠTĚ VHODNÉ PRO DŘEVOSTAVBY SVT 4999 Desky z čedičové vlny pro izolace dřevostaveb a prefabrikovaných konstrukcí. Šířka 580 mm je optimalizovaný rozměr do konstrukcí s dřevěnými rošty s profilem 60 mm v osové vzdálenosti 625 mm zaklopenými OSB či SDK deskami šíře 1250 mm. Dodává se na paletách (balíky na paletě). Po konzultaci s výrobcem lze dodat i v rozměru mm. na paletě (ks) ,57 5, , , ,18 4,176 96, , ,48 3,480 80, , ,78 2,784 64, , ,09 2,088 54, , ,09 2,088 48, ,55 180* ,39 1,392 40, ,10 * Dodací podmínky nutno konzultovat s výrobcem Isover MULTIMAX 30 = 0,030 (W m -1 K -1 ) VÝROBEK S NEJLEPŠÍMI TepelněizolačníMI VLASTNOSTMI NA TRHU SVT 955 Univerzální izolace do provětrávaných fasád apod. s nejlepší lambdou na trhu. Dodává se na paletách (1 pal = 12 bal.). Data k výrobku najdete na str. 22 v sekci Šikmé střechy a stropy. Isover Multiplat 35 = 0,035 (W m -1 K -1 ) UNIVERZÁLNÍ IZOLACE DO ŠIKMÝCH STŘECH I PŘÍČEK SVT 7784 Desky Isover MULTIPLAT 35 jsou vhodné pro nezatížené izolace vnějších stěn (provětrávaných fasád pod obklad s vkládáním izolantu do kazet nebo do roštů), dále pro izolace příček, šikmých střech, stropů, podhledů a dalších lehkých sendvičových konstrukcí. Dodávané tloušťky a další data k výrobku najdete v sekci Příčky a podhledy na str

44 DOPORUČENÉ MATERIÁLY ISOVER do VĚTRANÝCH KONSTRUKCÍ, FASÁD A DŘEVOSTAVEB Isover FASSIL Možno mechanicky kotvit = 0,035 (W m -1 K -1 ) SVT 429 Speciální desky z minerální vlny Isover vhodné pro izolace vnějších stěn suchým způsobem: do provětrávaných fasád pod obklad, do vícevrstvého zdiva (sendvič), vhodný zejména pro dřevostavby. Desky se ke stěně mechanicky kotví pomocí talířových hmoždinek s průměrem talířku minimálně 90 mm (optimálně 140 mm) v průměrném počtu 5 ks m -2. Materiál je vhodný také jako akustická izolace a do protipožárních konstrukcí s požadavkem na OH 50 kg m -3. Dodává se na paletách (balíky na paletě). na paletě (ks) ,20 0,36 165, , ,76 0,35 132, , ,32 0,35 99, , ,60 0,36 82, , ,88 0,35 66, , ,16 0,30 56, , ,16 0,35 49, ,60 180* ,44 0,26 41, ,10 200* ,44 0,29 37, ,70 * Dodací podmínky nutno konzultovat s výrobcem. Isover FASSIL NT = 0,035 (W m -1 K -1 ) DESKY S POLEPEM NETKANOU TEXTILIÍ SVT 1878 Speciální desky z minerální vlny Isover vhodné pro izolace vnějších stěn suchým způsobem: do provětrávaných fasád pod obklad, do vícevrstvého zdiva (sendvič), vhodný zejména pro dřevostavby. Desky jsou kašírované černou netkanou textilií a ke konstrukci se kotví pomocí hmoždinek s průměrem talířku minimálně 90 mm (optimálně 140 mm) v počtu 5 ks m -2. Materiál vhodný do konstrukcí větraných fasád, kde je potřebné splnit vyšší estetické nároky. Dodává se na paletách (volné desky na paletě mm, ostrečováno PE fólií). * Dodací podmínky nutno konzultovat s výrobcem. (m 3 ) 50* ,40 2,520 1,45 Isover UNI = 0,035 (W m -1 K -1 ) Základní izolace do větraných fasád SVT 243 Univerzální desky z minerální vlny Isover zejména vhodné: do provětrávaných fasád pod obklad s vkládáním izolantu do kazet, pro izolace příček, šikmých střech, stropů a podhledů. Materiál vhodný i do protipožárních konstrukcí s požadavkem na OH 40 kg m -3. Dodává se na paletách (balíky na paletě). na paletě (ks) ,64 0,35 198, , ,20 0,36 165, , ,76 0,35 132, , ,32 0,35 99, , ,60 0,36 82, , ,88 0,35 66, , ,16 0,30 56, , ,16 0,35 49, , ,44 0,26 41, , ,44 0,29 37, ,65 Isover UV Fasádní páska páska pro lepení spojů výrobků s NT polepem Černá jednostranně lepicí páska s vysokou odolností proti UV záření a výbornými lepicími vlastnostmi. Vhodná na přelepování spojů desek kašírovaných černou netkanou sklotextilií. Použitelná také ve venkovním prostředí. Šířka pásky bm v roli 75 25

45 IZOLACE PODLAH Stejně jako jiné části našeho bytu či domu mají podlahy svoji nezastupitelnou funkci při vytváření komfortu, pocitu bezpečí a soukromí. Izolační materiály Isover mají v konstrukci podlahy dvě základní funkce tepelněizolační a zvukověizolační. nízké energetické náročnosti výroby vykazují také vynikající poměr cena/výkon. Kromě izolací velkých tlouštěk se desky Isover EPS Grey používají také pro rekonstrukce podlah, protože do stávajícího prostoru je třeba téměř vždy umístit vyšší izolační účinek tj. použít nejúčinnější tepelnou izolaci. ZVUKOVÁ IZOLACE Ochrana proti šíření hluku je jedním z nejdůležitějších hledisek návrhu, které projektant nesmí zanedbat. Řeší se dva typy zvuků, kterým se musíme bránit. Schopnost konstrukce odolávat před hlasitou hudbou, řečí apod. řeší veličina vzduchová neprůzvučnost R w (db). Jedná se o zvuk šířený vzduchem. Řešíme ho buď hmotnou konstrukcí, nebo efektivněji pomocí minerálních izolací. TEPELNÁ IZOLACE Z pohledu tepelných ztrát řešíme hlavně podlahy, které oddělují dvě rozdílné teplotní oblasti (např. obytné místnosti nad nevytápěným sklepem, garáží nebo podlahy přiléhající k zemině). Vzhledem k větším tloušťkách izolace se pro tyto účely používají izolace buď na bázi polystyrenu, nebo v kombinaci s minerální vatou. PODLAHY Návrh izolace tloušťky mm do podlahy s malým dotvarováním není zcela jednoduchý. Při použití dostatečně pevné izolace vzniká největší dotvarování pokládkou na nerovný podklad, dále mezi jednotlivými vrstvami vlivem tolerancí tlouštěk. Zatížení podlahy tak deska izolace nepřenáší plošně, ale pouze bodově. Z uvedeného vyplývá: Desky izolantu je vhodné pokládat do lepidla (nebo např. cementového mléka), které zajistí celoplošné působení tlaku na izolaci. Je vhodné použít jednu vrstvu tepelné izolace (případné mezery dopěnit PUR pěnou), nebo jednotlivé vrstvy opět slepit. Pro izolační vrstvy mm se nejvíce používají izolanty Isover EPS 100, Isover EPS 150, Isover EPS 200, Isover EPS Grey 100 nebo Isover EPS Grey 150, popř. desky XPS. Kročejová neprůzvučnost zase řeší hluk vyvolaný impulzy (kroky, pády předmětů apod.). Řešíme ho pomocí systému plovoucích podlah s použitím tvrzených minerálních vat, nebo speciálních elastifikovaných polystyrenů. Požadavky na akustiku podlah Zvukověizolační vlastnosti konstrukcí určuje nová akustické norma ČSN EN : Akustické požadavky na podlahy a stropy R w (db) L nw (db) Bytové domy místnosti téhož bytu Bytové domy místnosti druhých bytů 53 (52) 55 (58) Bytové domy chodby, schodiště Hotely Kanceláře Údaje v závorkách se týkají rekonstrukcí. Nové grafitové materiály Isover EPS Grey s vyšším izolačním účinkem Pro tepelnou izolaci podlah nízkoenergetických staveb (bez požadavků na kročejový útlum) jsou určeny nové izolace Isover EPS Grey, využívající nanotechnologie. Miliony buněk izolantu se stopovou přísadou grafitu odrážejí teplo zpět k jeho zdroji a podstatně tak zlepšují izolační účinek až na hodnotu = 0,031 W m -1 K-1. Díky 44-45

46 IZOLACE PODLAH Příklady skladeb podlahových konstrukcí Plovoucí podlahy v obytných místnostech Pojem plovoucí podlaha znamená, že podlaha není pevně spojena s podkladem ani s vertikálními konstrukcemi v místnosti. Od nosného základu je oddělena pružným materiálem, který způsobuje zmiňované plavání. Hlavní důraz je kladen na akustiku. Plovoucí podlahy rozdělujeme na lehké a těžké podle roznášecí desky podlahy, která může být tvořena betonem, anhydritem nebo např. OSB deskami. Příklad těžké plovoucí podlahy ➊ ➋ ➌ ➍ ➎ V těchto skladbách se většinou neřeší akustika, důraz je kladen na zamezení tepelných ztrát do země (únik tepla nebo naopak chladu). Zatížení v tomto případě dovoluje použití běžných expandovaných polystyrenů. V případě izolování i pod základovou deskou je nutné použít expandované polystyreny perimetrické, nebo extrudovaný polystyren XPS, které mají sníženou nasákavost. V případě podlahového vytápění je vzhledem ke zvýšení teplotního spádu nezbytné zvýšení tloušťky tepelné izolace o 40 %. Pochozí i nepochozí podlahy na půdách Pokud chceme zaizolovat půdu a nelze vložit tepelnou izolaci přímo do stropu, může se udělat jednoduchá zaizolovaná podlaha na půdě. Tyto podlahy nejsou určeny k trvalému provozu. Jsou ale velmi jednoduché, levné a svou funkci dokonale splní. Příklad řešení s minerální vatou nepochozí Prosté položení izolace na parotěsnou fólii. Je vhodné izolaci chránit protiprachovou vrstvou, některé izolace už mají tuto vrstvu v sobě. 1. nášlapná vrstva [1 20 mm] 2. separace (vyrovnání podkladu) [2 3 mm] 3. betonová deska s kari sítí, nebo anhydrit [40 80 mm] 4. separace (zamezení průniku vody do minerální izolace) 5. kročejová izolace např. Isover N, Isover T-N, Isover TDPT [15 50 mm], nebo Isover EPS RigiFloor [20 50 mm] Příklad lehké plovoucí podlahy ➊ ➋ ➌ Více v samostatném prospektu, ke stažení na Podlahy vytápěných místností přilehlých k terénu ➊ ➋ ➌ ➍ 1. nášlapná vrstva [1 20 mm] 2. separace (vyrovnání OSB) [2 3 mm] OSB, nebo 2 3 sádrovláknitá deska Rigidur či SDK deska Rigistabil [20-40 mm] 4. kročejová izolace např. Isover T-P, Isover TDPT [15 50 mm] 1. tepelná izolace Isover DOMO PLUS 2. parozábrana Isover VARIO KM Duplex UV 3. původní strop (např. trámy se záklopem, půdovky ve škváře) [ mm] Příklad řešení pochozí podlahy systémem Isover STEPcross Úsporným řešením při zachování tepelněizolačních, odkladních a zároveň pochozích vlastností půdy je kombinace minerální vaty s pěnovým polystyrenem. Systém Isover STEPcross využívá pevnosti EPS trámců v kombinaci s tepelnou účinností měkčích desek z minerálních vláken. Dalšími výhodami jsou jednoduchá aplikace bez tepelných mostů, minimální přitížení stropu a cena systému. ➊ ➋ ➌ ➍ ➎ ➏ ➍ ➊ ➋ ➌ ➎ Izolace podlah Minerální vlákna Pěnový polystyren XPS 1. dlažba do lepidla [15 30 mm] 2. betoná deska s kari sítí [ mm] 3. tepelná izolace Isover EPS 100 (Isover EPS Grey 100) [ mm] 4. hydroizolace 5. betonová základová deska [ mm] 6. hutněný štěrk s geotextilií [100 mm] 1. záklop z OSB desek 22 mm, případně fošen 2. výplňová minerální vata formát (Isover Orsik, Isover Uni) 3. Isover TRAM EPS + KŘÍŽ EPS [ mm] 4. montážní prkno [š. 100 mm] 5. parozábrana Isover VARIO KM Duplex UV

47 Zateplení půdy snadno a rychle Isover STEPcross Systémová skladba zateplení půd a trvale neobývaných prostor Hlavní výhody systému Zateplení půd bez tepelných mostů Zanechání možnosti skladování v půdním prostoru Kombinace EPS a minerální izolace Rychlost a snadnost montáže (lze řešit svépomocí) Vhodné i pro nerovné podklady (Isover TRAM EPS je možno brousit) Cenově dostupné řešení Minimální prořez izolace díky předem zvolenému modulu Vhodné do programu Nová zelená úsporám Úsporným řešením při zachování tepelněizolačních, odkladových a zároveň pochozích vlastností půdy je kombinace minerální vaty a EPS. Systém Isover Stepcross využívá pevnosti EPS trámců v kombinaci s tepelnou účinností desek z minerálních vláken. Aplikace je jednoduchá bez tepelných mostů a s minimálním zatížením stropu. PODLAHY Skladba Isover VARIO KM DUPLEX UV či XtraSafe Isover TRAM EPS Isover KŘÍŽ EPS Minerální vlna Isover (např. Isover Orsik nebo UNI) Dřevěné latě lepené PUR pěnou Dřevěný záklop ➊ ➋ ➌ ➍ ➎ Úsporným řešením při zachování tepelněizolačních, odkladových a zároveň pochozích vlastností půdy je kombinace minerální vaty a EPS. Systém ➏Isover Stepcross využívá pevnosti EPS trámců v kombinaci s tepelnou účinností desek z minerálních vláken. Aplikace je jednoduchá bez tepelných mostů a s minimálním zatížením stropu. 1. Nosné kříže z EPS výška mm zajišťují snadné rychlé sesazení. 2. Rošt se sestaví na světlou šířku 595 mm pro ideální vkládání izolace o šířce 600 mm (Isover ORSIK, Isover UNI). 3. Přilepení prkna šíře 100 mm. Doba zaschnutí spoje je přibližně jedna hodina. 4. Vkládání bez řezání izolace Isover ORSIK (Isover UNI) mm. Doporučujeme položit dvě vrstvy na vazbu. 5. Izolaci pouze půlíme pro překrytí spojů, bez dalšího řezání na rozměr. 6. Pro zajištění stability je nutné záklop přichytit vruty 4 45 mm, 4-5 ks na bm.

48 DOPORUČENÉ MATERIÁLY ISOVEO PLOVOUCÍCH PODLAH Aktuální ceny výrobků ISOVER naleznete na Isover N = 0,036 (W m -1 K -1 ) těžké plovoucí podlahy SVT 430 Desky Isover N jsou určeny pro zlepšení kročejové a vzduchové neprůzvučnosti těžkých plovoucích podlah s vyztuženou betonovou deskou. Mají nejlepší akustické parametry ze všech podlahových čedičových desek. Jsou vhodné do obytných místností zejména rodinných domů, kde užitné zatížení nepřekročí 2 kn m -2 při stlačení vrstvy maximálně 5 mm. Dodává se na paletách (balíky na paletě). Vyšší tloušťky je možno dodat po domluvě s výrobcem. Dynamická tuhost MN m ,52 0,23 161, , ,64 0,22 138, , ,20 0,22 115, , ,76 0,23 80, , ,32 0,22 69,12 8 1,35 Vážené snížení hladiny kročejového zvuku ΔLw bylo vypočteno na betonovém monolitickém stropu tloušťky 120 mm. S roznášecí deskou z betonového potěru tloušťky 50 mm. Isover T-N = 0,039 (W m -1 K -1 ) těžké plovoucí podlahy SVT 943 Desky Isover T-N jsou určeny pro zlepšení kročejové a vzduchové neprůzvučnosti těžkých plovoucích podlah s betonovou vyztuženou deskou nebo s anhydritem. Jsou vhodné do prostorů se zvýšeným užitným zatížením až 4 kn m -2 (bytové domy, kanceláře, učebny, přednáškové sály, knihovny) při stlačení vrstvy maximálně 3 mm. Dodává se na paletách (balíky na paletě). Dynamická tuhost MN m ,76 0,14 69,12 25,0 0, ,04 0,15 60,48 20,4 0, ,32 0,17 43,20 19,5 1, ,88 0,14 34,56 14,6 1,25 Isover T-P = 0,039 (W m -1 K -1 ) lehké a těžké plovoucí podlahy SVT 944 Přesné desky Isover T-P jsou vhodné pro zlepšení akustických vlastností lehkých i těžkých plovoucích podlah. Jsou určeny do všech typů obytných i kancelářských budov s užitným zatížením až 5 kn m -2 (tzn. i sklady, archivy apod.). Maximální stlačení vrstvy Isover T-P je 2 mm. Dodává se na paletách (balíky na paletě). Dynamická tuhost MN m ,20 0,14 86, , ,76 0,14 69, , ,04 0,15 60, , ,32 0,17 43, ,00 Isover N/PP = 0,036 (W m -1 K -1 ) podlahové pásky Podlahové pásky N/PP kromě vytvoření profilu dilatační spáry zajišťují pružné oddělení konstrukce podlahy od svislých stěn a průchodů stropní konstrukcí. Omezují boční přenos kročejového hluku, jsou nedílnou součástí řešení skladby plovoucích podlah. Výška Délka (ks)

49 Aktuální ceny výrobků ISOVER naleznete na Isover TDPT = 0,033 (W m -1 K -1 ) LEHKÉ A TĚŽKÉ PLOVOUCÍ PODLAHY SVT 963 Desky Isover TDPT jsou nejpevnější, akusticky i tepelně nejlepší podlahové desky z minerálních vláken. Jsou určeny do lehkých i těžkých plovoucích podlah stejně jako čedičové desky Isover T-P, navíc ale nabízejí větší spektrum tlouštěk a zlepšené tepelně-technické parametry. Jsou určeny do všech typů obytných i kancelářských budov s užitným zatížením až 5 kn m -2 (tzn. i sklady, archivy apod.) Maximální stlačení vrstvy TDPT je 2 mm (platí pro všechny tloušťky). Dodává se na paletách (1 pal = 20 balíků), na vyžádání lze dodat volné balíky. Dynamická tuhost MN m ,52 0,17 230, , ,04 0,18 100,80 9 1, ,60 0,18 72,00 8 1,50 Isover EPS RigiFloor 4000 = 0,044 (W m -1 K -1 ) těžké plovoucí podlahy Elastifikované desky z pěnového polystyrenu s nízkou dynamickou tuhostí pro kročejovou neprůzvučnost těžkých plovoucích podlah (beton, anhydrit,...). Jsou určeny do všech typů obytných i kancelářských budov s užitným zatížením max. 4 kn/m 2 u desek do tloušťky 40 mm (stlačení max. 3 mm) a max. 3 kn/m 2 u desek tloušťky 50 mm (stlačení max. 4 mm) (ks) Dynamická tuhost MN m -3 Kročejový útlum ΔLw1 (db) Kročejový útlum ΔLw2 (db) ,5 0, , ,0 0, , ,0 0, , ,0 0, , ,0 0, ,15 SVT 3285 PODLAHY Vážené snížení hladiny kročejového zvuku ΔLw bylo vypočteno na betonovém monolitickém stropu tloušťky 120 mm, variantně s roznášecí deskou z vyztuženého betonového potěru tloušťky 50 mm (var. 1), nebo anhydritu tloušťky 40 mm (var. 2). Isover EPS RigiFloor 5000 těžké plovoucí podlahy = 0,039 (W m -1 K -1 ) Elastifikované desky z pěnového polystyrenu s nízkou dynamickou tuhostí pro kročejovou neprůzvučnost těžkých plovoucích podlah (beton, anhydrit,...). Jsou určeny pro podlahy se zvýšeným užitným zatížením max. 5 kn/m 2 (tribuny, archivy, jeviště,..) u desek do tloušťky 40 mm (stlačení max. 2 mm) a max. 4 kn/m 2 u desek tloušťky 50 mm (stlačení max. 3 mm). Vyšší zatížení se v běžných budovách mimo průmyslu prakticky nevyskytuje. (ks) Dynamická tuhost MN m -3 Kročejový útlum ΔLw1 (db) Kročejový útlum ΔLw2 (db) 20* ,5 0, ,50 30* ,0 0, ,75 40* ,0 0, ,00 50* ,0 0, ,25 SVT 3286 Vážené snížení hladiny kročejového zvuku ΔLw bylo vypočteno na betonovém monolitickém stropu tloušťky 120 mm, variantně s roznášecí deskou z vyztuženého betonového potěru tloušťky 50 mm (var. 1), nebo anhydritu tloušťky 40 mm (var. 2). * Dodací podmínky nutno konzultovat s výrobcem

50 DOPORUČENÉ MATERIÁLY ISOVEO PLOVOUCÍCH PODLAH Aktuální ceny výrobků ISOVER naleznete na Isover EPS Grey 100 = 0,031 (W m -1 K -1 ) lehké a těžké plovoucí podlahy SVT 440 Grafitové izolační desky EPS se zvýšeným izolačním účinkem pro těžké i lehké plovoucí podlahy bez požadavků na kročejový útlum. Jsou určeny pro konstrukce s běžnými požadavky na zatížení tlakem a malou deformací (byty, kanceláře, učebny,...). Trvalá zatížitelnost max kg/m 2 při def. < 2 % s možností lineární interpolace pro zatížení menší. Při požadavcích na kročejový útlum je nutno provést vícevrstvou izolaci (zkombinovat tvrdé a měkké izolační desky). Desky jsou vhodné pro izolační vrstvy velkých tlouštěk pro energeticky úsporné domy. Po dohodě lze dodat i v jiných tloušťkách a rozměrech. Minimální dodací množství 4 m 3. (ks) ,5 0,250 0, ,0 0,240 1, ,0 0,240 1, ,0 0,240 2, ,5 0,250 3, ,0 0,240 3, ,5 0,210 4,60 Isover EPS Grey 150 = 0,031 (W m -1 K -1 ) Isover EPS 70 = 0,039 (W m -1 K -1 ) lehké a těžké plovoucí podlahy (bez akustického použití) Materiál na vyžádání po dohodě s výrobcem. těžké plovoucí podlahy SVT 966 Stabilizované izolační desky z pěnového polystyrenu pro těžké plovoucí podlahy bez požadavků na kročejový útlum. Jsou určeny pro konstrukce s běžnými požadavky na zatížení tlakem (byty, kanceláře, učebny,...). Při požadavcích na kročejový útlum je nutno provést vícevrstvou izolaci (zkombinovat tvrdé a měkké izolační desky). Trvalá zatížitelnost max kg/m 2 při def. < 2 % s možností lineární interpolace pro zatížení menší. Po dohodě lze dodat i v jiných tloušťkách a rozměrech. Pro shodný účel lze použít také desky Isover EPS 70F. Isover EPS 100 = 0,037 (W m -1 K -1 ) (ks) lehké a těžké plovoucí podlahy ,5 0,250 0, ,0 0,240 0, ,0 0,240 1, ,0 0,250 1, ,0 0,240 1, ,0 0,240 2, ,5 0,250 2,60 120* ,0 0,240 3,10 140* ,5 0,210 3,65 160* ,5 0,240 4,15 180* ,0 0,180 4,70 200* ,0 0,200 5,20 * Dodací podmínky nutno konzultovat s výrobcem. SVT 435 Stabilizované izolační desky z pěnového polystyrenu pro těžké i lehké plovoucí podlahy bez požadavků na kročejový útlum. Jsou určeny pro konstrukce s běžnými požadavky na zatížení tlakem a malou deformací (byty, kanceláře, učebny,...). Při požadavcích na kročejový útlum je nutno provést vícevrstvou izolaci (zkombinovat tvrdé a měkké izolační desky). Desky jsou vhodné pro izolační vrstvy velkých tlouštěk pro energeticky úsporné domy. Trvalá zatížitelnost 2000 kg/m 2 při def. < 2 % s možností lineární interpolace pro zatížení menší. Po dohodě lze dodat i v jiných tloušťkách a rozměrech. Pro shodný účel lze použít také desky Isover EPS 100F. (ks) ,0 0,250 0, ,5 0,250 0, ,0 0,240 0, ,0 0,240 1, ,0 0,250 1, ,0 0,240 1, ,0 0,240 2, ,5 0,250 2, ,0 0,240 3, ,5 0,210 3, ,5 0,240 4, ,0 0,180 4, ,0 0,200 5,50

51 Aktuální ceny výrobků ISOVER naleznete na Isover EPS 150 = 0,035 (W m -1 K -1 ) lehké a těžké plovoucí podlahy SVT 967 Stabilizované desky pro tepelné izolace konstrukcí s vysokými požadavky na zatížení, např. střešní terasy, průmyslové podlahy apod. Trvalá zatížitelnost v tlaku max kg/m 2 při def. < 2 % s možností lineární interpolace pro zatížení menší. Po dohodě lze dodat i v jiných tloušťkách a rozměrech. (ks) ,5 0,250 0, ,0 0,240 0, ,0 0,240 1, ,0 0,250 1, ,0 0,240 1, ,0 0,240 2, ,5 0,250 2, ,0 0,240 3,50 140* ,5 0,210 4,05 * Dodací podmínky nutno konzultovat s výrobcem. Isover EPS 200 = 0,034 (W m -1 K -1 ) PĚNOVÝ POLYSTYREN SVT 968 Stabilizované desky pro tepelné izolace konstrukcí s vysokými požadavky na zatížení, např. střešní terasy, průmyslové podlahy apod. Trvalá zatížitelnost v tlaku max kg/m 2 při def. < 2 % s možností lineární interpolace pro zatížení menší. Po dohodě lze dodat i v jiných tloušťkách a rozměrech. (ks) ,5 0,250 0, ,0 0,240 0, ,0 0,240 1, ,0 0,250 1, ,0 0,240 1, ,0 0,240 2, ,5 0,250 3, ,0 0,240 3,60 140* ,5 0,210 4,20 * Dodací podmínky nutno konzultovat s výrobcem. PODLAHY Isover TRAM EPS = 0,035 (W m -1 K -1 ) konstrukční trámky určené k systému zateplení STEPcross SVT 959 Konstrukční trámky určené k systému zateplení nad krokvemi. Na vyžádání lze dodat i jiné výšky trámků. Spotřeba 1,2 ks/m 2. Výška (ks) , , , , ,70 Isover KŘÍŽ EPS = 0,035 (W m -1 K -1 ) Izolační nosný kříž z EPS SVT 1881 Izolační nosný kříž z EPS pro systémovou skladbu STEPcross složený ze dvou dílů mm. Spotřeba 0,75 ks/m 2. Výška Isover TRAM EPS a Isover KŘÍŽ EPS se dodávají pouze jako systémová skladba společně s odpovídajícím množstvím minerální vlny. (ks) (2 ) 8 4, (2 ) 8 5, (2 ) 8 6, (2 ) 6 8, (2 ) 6 8,

52 IZOLACE PLOCHÝCH STŘECH Více v samostatném prospektu, ke stažení na Ploché střechy Čedičová vlna Skelná vlna EPS XPS Izolační materiály Isover plní svoji nezastupitelnou úlohu i při izolaci plochých střech. Jak je známo, teplo nejvíce uniká vzhůru, proto jsou na střechy kladeny nejpřísnější energetické požadavky. Správně navržená střecha musí splňovat i další, neméně důležité požadavky, jako je mechanická odolnost v případě pochozích střech, požární odolnost v případě lehkých plochých střech halových objektů nebo akustické požadavky u hlučných provozů. Požární ochrana Požární odolnost vyjadřuje dobu, po kterou bude konstrukce plnit svoji původní funkci v podmínkách požáru, aniž by byla ohrožena její: R. únosnost a stabilita, E. celistvost, I.. teplota na neohřívaném povrchu izolace. Za označení REI se uvádí doba (v minutách), po kterou jsou výše uvedená kritéria splněna. Pro zajištění požární odolnosti REI se z hlediska použitých tepelných izolací střešní konstrukce zásadně liší. Pro konkrétní střechu a konkrétní skladbu je vydáváno tzv. Ujištění o požární odolnosti, které dokládá použití materiálů schválených v systému (TOP ROOF, SG COMBI ROOF, PROTECTROOF apod.). Zároveň jsou zde uvedeny všechny rozhodující podmínky pro zajištění uvedené požární odolnosti, zejména statické. Toto ujištění se stává součástí dokumentace ke kolaudaci. tepelnou izolací a dalšími vrstvami. Tyto střechy jsou trvale nepochozí, umožňují přístup pouze pro kontrolu stavu konstrukce a zařízení na střeše. Pokud je na střeše umístěno větší množství technického vybavení, které potřebuje častou údržbu, navrhne projektant dle potřeby vhodná opatření, např. zpevněné chodníčky. Isover LAM nová generace MW izolantů pro ploché střechy Revoluční novinkou firmy Isover je unikátní lamelový systém velkoformátových lamel s vlákny orientovanými kolmo na podklad Isover LAM. Systém byl vyvinut zejména s ohledem na stále se zvyšující požadavky na tloušťku tepelné izolace, běžně dosahující pro úsporné stavby přes 300 mm. Stávající desky takové tloušťky nelze ani vyrobit, a navíc by byly velmi těžké. U systému z lamel toto není žádný problém. Při zachování požadované pevnosti v tlaku Isover LAM tak výrazně snižují nároky na statiku nosné konstrukce. V kombinaci s horní deskou Isover S tl. 60 mm se používají v systémech Isover TOP ROOF 60 s požární odolností až REI 60. Podrobnosti naleznete v samostatném prospektu. Ploché střechy s minerálními izolacemi Ujištění o požární odolnosti, které se vydává pro konkrétní skladbu střechy konkretní stavby a je standardní součástí dokumentace ke stavebnímu povolení. Pracovní verzi ujištění je možno vydat také předem pro účely jednání s investorem, požárním preventistou apod. Používají se hlavně u nepochozích střech halových objektů, kde je vyšší požadavek na požární odolnost a akustiku. V případě požáru bezpečně chrání konstrukce před ohněm zabraňují šíření plamene a nezvyšují požární zatížení konstrukce. Díky svým dobrým zvukově pohltivým vlastnostem přispívají výrobky z minerálních izolací i k ochraně lidí před nežádoucím hlukem, který jde zvenčí i zevnitř ven hlučný provoz. Jedná se o střechy s klasickým pořadím vrstev, to znamená, že hydroizolační vrstva je umístěna nad Tepelná izolace plochých střech z minerální izolace se provádí vždy jako vícevrstvá s posunem (převázáním) spár. Jako vrchní vrstvu lze použít desku Isover S nebo Isover S-i dle konkrétních požadavků střechy. Pro spodní vrstvy se používají desky Isover T, Isover R, Isover P, Isover LAM 70, Isover LAM 50 a Isover LAM 30, opět dle konkrétních požadavků na zatížení tlakem. V případě použití Isover P nebo Isover R do spodní vrstvy je nutné střechu skládat najednou, tzn. Příklad aplikace lamelového systému Isover LAM tj. transport a pokládka jedním pracovníkem, pokládka na vazbu v ploše, skladba s horní deskou Isover S.

53 nejprve spodní vrstvu a na ni hned vrchní desku Isover S, popř. Isover S-i. Desky Isover P, Isover R a Isover LAM 30 jsou samostatně nepochozí! Lehké požárně odolné střechy PROTECTROOF a SG COMBI ROOF Hydroizolační souvrství (fólie nebo asfaltové pásy) PIR desky Isover MW 2 30 mm s posunem spár v obou směrech Parotěsná zábrana Nosný trapézový plech dle konkrétních statických požadavků Podrobné informace pro navrhování systému PROTECTROOF jsou uvedeny v samostatném prospektu, ke stažení na PROTECTROOF a SG COMBI ROOF jsou systémová řešení plášťů na trapézovém plechu s po- Vzduchová neprůzvučnost Rw = 37 db (fólie) žární odolností REI 15 REI 45 DP1-DP3. Systém SG COMBI ROOF je podobně jako PROTECTROOF vznikl společným vývojem SGCP PROTECTROOF 30 EPS systémové řešení střech divize Isover a Kovové profily spol. s r.o. a v součas- s kombinovanou izolací EPS + MW. nosti je nejefektivnějším řešením na trhu. Hlavní výhody střešních plášťů PROTECTROOF SG COMBI ROOF 30M s požární odolností REI 30 DP1 DP3 SG COMBI ROOF 15M Lehké požárně odolné střechy PROTECTROOF Požární odolnost REI 15 REI 45 DP1-DP3 Požární odolnost REI 15 REI 45 DP1 DP3 pro velkorozponové konstrukce (běžně 6 m i více). Nejlepší statické využití nosných trapézových profilů na trhu přináší výraznou finanční úsporu. s požární odolností REI 15 DP1 DP3 Systém SG COMBI ROOF je již tradičním řešením pro střechy halových staveb, tj. obchodní a logistická SPRÁVNĚ vazba desek min.50mm Vhodné i pro shromažďovací prostory (obchodní centra, výrobní a skladovací haly apod. Jako tepelná centra apod.). Variantní skladby s MW, EPS a PIR. izolace se používají desky Isover EPS + požárně dělící Isover MW v tloušťce 2 30 mm s posunem CHYBNĚ Univerzální použití pro hydroizolační fólie i asfaltové pásy. spár v obou směrech. nevazba 20mm Pro všechny sněhové oblasti. Systém se využívá pro velkorozponové konstrukce 1. PROTECTROOF 45 MW pro fólie i asfaltové pásy. Staticky je nezbytné dodržet pouze předepsanou maximální napjatost v TR plechu. Střešní plášť s dvouvrstvou tepelnou izolací z MW. Požární odolnost REI 45 DP1 DP3. Hydroizolační souvrství (fólie nebo asfaltové pásy) Horní vrstva Isover MW s posunem spár v obou směrech Spodní vrstva Isover MW Parotěsná zábrana Nosný trapézový plech dle konkrétních statických požadavků Vzduchová neprůzvučnost Rw = 42 db (fólie), 46 db (asfaltové pásy) Podrobné specifikace o možné kombinaci izolantů a statice pro lehké požárně odolné střechy Vám zašleme na vyžádání. Rekonstrukce plochých střech Zajímavou možností rekonstrukce ploché střechy jsou takzvané střechy DUO. Vzniknou kombinací klasické ploché střechy s tepelnou izolací chráněnou hydroizolací, na kterou se přidá Podrobné informace pro navrhování systému SG COMBI ROOF jsou uvedeny v samostatném prospektu, ke stažení na PLOCHÉ STŘECHY 2. PROTECTROOF 30 EPS Střešní plášť s kombinovanou tepelnou izolací ještě extra vrstva nenasákavé tepelné izolace z extrudovaného polystyrenu, např. Styrodur C. Vhodné uplatnění najdou při rekonstrukcích, kde Ploché střechy Čedičová vlna Skelná vlna EPS XPS z EPS + MW. Požární odolnost REI 30 DP1 DP3. je nedostačující tloušťka tepelné izolace sanována pouze přidáním nenasákavé izolace zatížené Hydroizolační souvrství (fólie nebo asfaltové pásy) kačírkovým násypem. Isover EPS Isover MW 2 30 mm s posunem spár v obou směrech Parotěsná zábrana Nosný trapézový plech dle konkrétních statických požadavků Vzduchová neprůzvučnost Rw = 38 db (fólie), 44 db (asfaltové pásy) 3. PROTECTROOF 30 PIR Střešní plášť s kombinovanou tepelnou izolací z PIR + MW. Požární odolnost REI 30 DP1 DP3. Svařování asfaltových pásů na tepelné izolaci z EPS

54 Spádování plochých střech pomocí EPS nebo MW Aktuální ceny výrobků ISOVER naleznete na Další zajímavou možností renovace ploché střechy je přidání extrudovaného polystyrenu zakrytého vegetačním panelem. Získáme tak jednoduchou ozeleněnou střechu. Podrobnosti v další kapitole katalogu. PLOCHÉ STŘECHY S PĚNOVÝM POLYSTYRENEM Desky z pěnového polystyrenu Isover EPS jsou nejpoužívanějším výrobkem pro tepelnou izolaci plochých střech, zejména pro svoje výborné mechanické parametry a minimální hmotnost v kombinaci s výborným izolačním účinkem a celkovou ekonomikou pláště. S horní deskou EPS s pevností 150 a 200 kpa jsou vhodné i pro střešní solární elektrárny. Používají se hlavně s povlakovou fóliovou hydroizolací nebo asfaltovými pásy. Na přání se dodávají s boční polodrážkou šíře 15 mm, která je vytvořena vyfrézováním polystyrenu ze základní desky. Skladebná šířka desky s polodrážkou je tedy o 15 mm menší. Další možnou úpravou je lamelování (příčné nářezy), které umožňuje pokládku i na zakřivené plochy střech (konvexní i konkávní). Spádování pomocí desek MW Spádování pomocí desek MW se provádí většinou ve spádu 2 %, ale na zakázku jde provést jakýkoliv spád do 15 %. V nabídce jsou spádové desky se spádem v jednom směru, ale i klíny se spády ve dvou směrech. Návrh spádování Pro návrh spádování je třeba zaslat: půdorys a řez střechy a okótovanou polohu vtoků, výšky atik, minimální a maximální tloušťku tepelné izolace, minimální požadovaný spád střechy, stávající spád střechy, typ uchycení spádové vrstvy a hydroizolace, typ hydroizolace, typ projektovaného EPS či MW, popis podkladních vrstev, ostatní (požadované termíny, kontaktní osoby,...). Spádování plochých střech Ploché střechy pro dlouhodobě spolehlivé fungování hydroizolace potřebují dostatečný spád. Dříve používané ploché střechy bez spádu se neosvědčily, protože vlivem dotvarování konstrukce vždy docházelo ke vzniku tzv. stojaté vody se všemi negativními důsledky (poruchy hydroizolace, vznik mikroorganismů, napětí mezi mokrými a suchými částmi střechy apod.). Kromě spádových desek (klínů) pro plochy se vyrábějí také dvouspádové klíny pro spádování úžlabí Isover DK. Správně navržené a provedené vyspádování ploché střechy pomocí spádových desek Isover prodlužuje její životnost, zlepšuje její tepelněizolační schopnost a zvyšuje hydroizolační bezpečnost. Spádování plochých střech pomocí EPS nebo MW je v současnosti nejpoužívanějším řešením spádování s řadou výhod: suchý montážní postup, rychlý postup prací, minimální přitížení konstrukce, žádné dilatační spáry, možnost dodávky různých spádů, ekonomické řešení, technická podpora (návrh spádování) zdarma. Polohu vtoků a výšky atik doporučujeme fyzicky překontrolovat, neboť co je na výkrese, nebývá často na střeše. Pro vyspádování úžlabí se používají spádové klíny úžlabí z EPS nebo dvouspádové klíny z MW Isover DK. Návrh spádování probíhá ve dvou krocích (viz obr. níže): 1. návrh spádování + výkaz materiálu (na základě poptávky) 2. kompletní kladečský plán (na základě objednávky) Výpočet 2% klínů 1x1m-EPS 100S Ozn. t1 t2 počet (ks) m3 A ,130 B ,650 C ,990 D ,050 KLÍNY CELKEM ,820 Spádování pomocí EPS možnost libovolného spádu (1 %, 1,5 %, 2 %,...) cenové navýšení pouze 0 20 % dle rozsahu zakázky oproti rovným deskám běžné tloušťky klínů 300, 400 i 500 mm 1. návrh spádování + výkaz materiálu (na základě poptávky) 2. kompletní kladečský plán (na základě objednávky)

55 DOPORUČENÉ MATERIÁLY ISOVER PRO PLOCHÉ STŘECHY Výrobky do plochých střech spadají do kategorie nestandardních výrobků výroba na zakázku. Aktuální ceny výrobků ISOVER naleznete na Isover TOP ROOF nová generace systémů MW izolantů Sendvičový systém izolace ploché střechy TOP ROOF je ekonomická verze dvouvrstvé skladby tepelné izolace ploché střechy s požární odolností až REI 60 DP1. Systém používá horní desku Isover S s pevností v tlaku 70 kpa a podkladní desky Isover LAM s pevností 70, 50 a 30 kpa. NOVINKA TOP ROOF 60M-70 TOP ROOF 60M-50 TOP ROOF 60M-30 Pevnost v tlaku horní desky (kpa) Pevnost v tlaku spodní desky Isover LAM (kpa) horní desky spodní desky (m2 K W -1 ) (m2 K W -1 ) (m2 K W -1 ) 160 3,92 3,98 4, ,40 4,47 4, ,87 4,95 5, ,35 5,44 5, ,82 5,93 6, ,30 6,42 6, ,78 6,90 7, ,25 7,39 7, ,73 7,88 8, ,21 8,37 8, ,68 8,86 9, ,19 9,37 9, ,71 9,88 10, ,22 10,39 10,58 Isover LAM VELKOFORMÁTOVÉ LAMELY URČENÉ pro SPODNÍ VRSTvy Nová generace systémů MW izolantů pro tepelněizolačního souvrství plochých střech z kolmo orientovaných minerálních vláken s vysokým pružinových efektem ve spodní vrstvě a vysokopevnostní vrchní vrstvou z výrobků s podélným vláknem. Vyrobitelné v tloušťkách od 16cm do 42cm (po 1 cm). Dodává se na paletách,zabaleno v PE folii. Bližší informace o balení jsou dostupné v TL jednotlivých materiálů. PLOCHÉ STŘECHY Isover LAM 70 Isover LAM 50 Isover LAM 30 λd (W m -1 K -1 ) 0,042 0,041 0,040 Pevnost v tlaku při 10% deformaci (kpa) (400) (400) (400) SVT ,40 2,45 2, ,60 2,70 2, ,85 2,95 3, ,10 3,20 3, ,35 3,40 3, ,60 3,65 3, ,80 3,90 4, ,30 4,40 4, ,25 5,35 5, ,70 5,85 6, ,10 7,30 7,

56 DOPORUČENÉ MATERIÁLY ISOVER PRO PLOCHÉ STŘECHY Výrobky do plochých střech spadají do kategorie nestandardních výrobků výroba na zakázku. Aktuální ceny výrobků ISOVER naleznete na Isover S = 0,039 (W m -1 K -1 ) Horní vrstva ploché střechy s pevností 70 kpa SVT 945 Desky Isover S jsou vhodné jako horní vrstva skladeb plochých střech. Vhodná kombinace je s deskami Isover T, R, P, LAM 70, LAM 50 a LAM 30, které se kladou jako spodní vrstva, se spádovým systémem Isover SD a Isover DK a také s atikovými klíny Isover AK, které pomáhají přechodu hydroizolace z vodorovného do svislého směru. Na desky Isover S lze přímo aplikovat hydroizolační souvrství (lepením, mechanickým kotvením nebo pomoci přitížení). Dodává se na paletách mm, zabaleno v PE fólii ,6 2,88 1, ,0 2,88 1, ,4 3,07 2, ,2 3,12 2, ,0 2,88 3,15 Isover T = 0,038 (W m -1 K -1 ) Spodní vrstva ploché střechy s pevností 50 kpa SVT 946 Desky Isover T jsou určeny k provádění tepelných, zvukových a protipožárních izolací jednoplášťových plochých střech. Jsou vhodné jako spodní vrstva pod desky Isover S, popř. Isover S-i. Pro spádování doporučujeme použít spádový systém Isover SD a Isover DK. Podrobné mechanické parametry včetně pevnosti lokálního protlačení jsou uvedeny v technickém listu výrobku. V obou případech doporučujeme kombinovat s atikovými klíny Isover AK. Dodává se na paletách mm, zabaleno v PE fólii ,4 3,02 1, ,4 3,07 2, ,2 3,12 2, ,0 2,88 3, ,2 2,69 3,60 Isover R = 0,037 (W m -1 K -1 ) SPODNÍ VRSTVA PLOCHÉ STŘECHy SVT 949 Desky Isover R jsou určeny do systémů plochých střech jako spodní vrstva. Pokládají se na parozábranu, nosnou konstrukci nebo na spádový systém. Ten je možný vytvořit ze spádových desek Isover SD a dvouspádových klínů Isover DK. Dodává se na paletách mm, zabaleno v PE fólii ,0 2,88 1, ,4 3,07 2, ,2 3,12 2, ,4 3,17 3, ,2 2,69 3, ,2 3,07 4,30 SG Combi Roof 30M kombinovaný izolant MW + EPS SG Combi Roof 30M je systém zateplení lehkých plochých střech s kombinovaným izolantem pro požární odolnost REI30. Skládá se ze vzájemně se překrývajících desek minerální izolace (MW) tloušťky 2 30 mm a pěnového polystyrenu (EPS) s pevností v tlaku min. 100 kpa. Ostatní tloušťky systému SG Combi Roof 30M na vyžádání. Tento kombinovaný izolant MW + EPS se využívá také v systému lehkých požárně odolných střech PROTECTROOF. Dodává se na paletách, zabaleno v PE fólii. Ve verzi SG COMBI ROOF 30M-i se používá kombinace EPS pevnosti 100 a 70 kpa. Provedení SG COMBI ROOF 15M pak využívá požárně dělící vrstvu MW tloušťky 2 20 mm. Tato malá tloušťka je však velmi citlivá na prošlápnutí při vlastní pokládce. EPS mm MW mm. SG COMBI ROOF 30M SG COMBI ROOF 30M-i SG COMBI ROOF 15M-i 140 3,85 3,80 3, ,40 4,30 4, ,90 4,80 4, ,45 5,35 5, ,00 5,85 6, ,50 6,40 6, ,10 6,90 7, ,60 7,40 7, ,15 7,90 8,15

57 Aktuální ceny výrobků ISOVER naleznete na Isover DK dvouspádový klín Sestava DK je určena zejména pro účinné a jednoduché vyspádování střešního liniového úžlabí do přilehlých vtoků. Osazuje se nejčastěji k atikám, do středových úžlabí nebo k vystupujícím překážkám na plochých střechách. Většinou se používá v kombinaci se spádovými deskami ISOVER SD A B C D E F C+60 C+100 D+100 E A B C D E F C+60 C A B C D E F 80 A B C D 40 A B 0 2 % 8 % Délka klínu Isover dvouspádový klín. Spád v obou směrech 0 15 %. a tloušťky klínů dle individuálního projektu, který Vám včetně cenové nabídky zdarma zpracujeme. Isover DK je tvořen moduly A F + podkladovými deskami. Díky opakování modulů a jejich vypodkládáním lze tedy vytvořit libovolně dlouhý klín. Isover DK je dodáván VŽDY na celé metry. Standardní podélný spád Isover DK jsou 2 %, standardní příčný spád Isover DK je 8 %! Za příplatek lze vytvořit spády individuální. Isover SD, AK, TRV Doplňkové řezané výrobky do plochých střech Spádové desky, dvouspádové klíny, atikové klíny a akustické výplně trapézových plechů. Velikosti podle požadavků projektu. Spádový systém z minerálních vláken, nebo pěnového polystyrenu, obvykle ve sklonu 2 %, je možno dodat ale až do sklonu 15 %. Bližší informace podá výrobce. PLOCHÉ STŘECHY Isover EPS 70 = 0,039 (W m -1 K -1 ) PĚNOVÝ POLYSTYREN SVT 966 Stabilizované desky pro tepelné izolace konstrukcí s běžnými požadavky na zatížení, např. podkladní vrstvy izolací plochých střech, stěny, podlahy apod. Trvalá zatížitelnost v tlaku max kg/m 2 při def. < 2 % s možností lineární interpolace pro zatížení menší. Po dohodě lze dodat i v jiných tloušťkách a rozměrech. Pro shodný účel lze použít také Isover EPS 70F. (ks) ,5 0,250 0, ,0 0,240 0, ,0 0,240 1, ,0 0,250 1, ,0 0,240 1, ,0 0,240 2, ,5 0,250 2,60 120* ,0 0,240 3,10 140* ,5 0,210 3,65 160* ,5 0,240 4,15 180* ,0 0,180 4,70 200* ,0 0,200 5,20 * Dodací podmínky nutno konzultovat s výrobcem

58 DOPORUČENÉ MATERIÁLY ISOVER PRO PLOCHÉ STŘECHY Výrobky do plochých střech spadají do kategorie nestandardních výrobků výroba na zakázku. Aktuální ceny výrobků ISOVER naleznete na Isover EPS 100 = 0,037 (W m -1 K -1 ) Isover EPS 150 = 0,035 (W m -1 K -1 ) Isover EPS 200 = 0,034 (W m -1 K -1 ) Isover EPS Grey 100 = 0,031 (W m -1 K -1 ) PĚNOVÝ POLYSTYREN Stabilizované desky pro tepelné izolace konstrukcí s běžnými požadavky na zatížení, např. ploché střechy, podlahy apod. Trvalá zatížitelnost v tlaku max kg/m 2 při def. < 2 % s možností lineární interpolace pro zatížení menší. Po dohodě lze dodat i v jiných tloušťkách a rozměrech. Pro shodný účel je možno využívat i EPS 100F. PĚNOVÝ POLYSTYREN Stabilizované desky pro tepelné izolace konstrukcí s vysokými požadavky na zatížení, např. střešní terasy, průmyslové podlahy apod. Trvalá zatížitelnost v tlaku max kg/m 2 při def. < 2 % s možností lineární interpolace pro zatížení menší. Po dohodě lze dodat i v jiných tloušťkách a rozměrech. (ks) * Dodací podmínky nutno konzultovat s výrobcem. PĚNOVÝ POLYSTYREN ,5 0,250 0, ,0 0,240 0, ,0 0,240 1, ,0 0,250 1, ,0 0,240 1, ,0 0,240 2, ,5 0,250 2, ,0 0,240 3,50 140* ,5 0,210 4,05 Stabilizované desky pro tepelné izolace konstrukcí s vysokými požadavky na zatížení, např. střešní terasy, průmyslové podlahy apod. Trvalá zatížitelnost v tlaku max kg/m 2 při def. < 2 % s možností lineární interpolace pro zatížení menší. Po dohodě lze dodat i v jiných tloušťkách a rozměrech. (ks) (ks) ,0 0,250 0, ,5 0,250 0, ,0 0,240 0, ,0 0,240 1, ,0 0,250 1, ,0 0,240 1, ,0 0,240 2, ,5 0,250 2, ,0 0,240 3, ,5 0,210 3, ,5 0,240 4, ,0 0,180 4, ,0 0,200 5,50 SVT 435 SVT 967 SVT ,5 0,250 0, ,0 0,240 0, ,0 0,240 1, ,0 0,250 1, ,0 0,240 1, ,0 0,240 2, ,5 0,250 3, ,0 0,240 3,60 140* ,5 0,210 4,20 * Dodací podmínky nutno konzultovat s výrobcem. PĚNOVÝ POLYSTYREN s grafitem SVT 440 Nové šedé izolační desky se zvýšeným izolačním účinkem pro konstrukce s běžnými požadavky na zatížení tlakem (podlahy, střechy,...). Trvalá zatížitelnost v tlaku max kg/m 2 při def. < 2 % s možností lineární interpolace pro zatížení menší. Aplikace a skladování s ohledem na teplotní zatížitelnost max. 70 C. Po dohodě lze dodat i v jiných tloušťkách a rozměrech. (ks) ,5 0,250 0, ,0 0,240 1, ,0 0,240 1, ,0 0,240 2, ,5 0,250 3, ,0 0,240 3, ,5 0,210 4,60

59 SYSTÉMY VEGETAČNÍCH STŘECH Aktuální ceny výrobků ISOVER naleznete na Pro systémy plochých i šikmých vegetačních střech jsou nyní k dispozici i produkty Saint-Gobain z hydrofilní minerální vlny. Tyto desky jsou velice lehké a vzdušné. Fungují jako částečná náhrada substrátu, zbytečně nepřitěžují konstrukci střechy a rostlinám se v nich daří. Hydrofilní vláknitá struktura udrží dostatečně dlouho dostatek vody pro vegetování a zároveň přebytečnou vodu odvádí tak, aby se rostliny nedusily a nevyplavovaly. Výhody desek oproti substrátu: výrazně menší přitížení střechy lepší drenážní kapacita a výrazně větší vodní propustnost obrovská pórovitost více vzduchu pro kořeny rychlejší aplikace do střešního souvrství snížené nároky na přesun hmot schopnost udržet více vody po delší čas neutrální ph značné snížení tepelných ztrát i ve vlhkém stavu Desky oproti substrátům neobsahují organickou složku - humus, který je zdrojem živin pro rostliny. Proto se musí, stejně jako jiné skladby vegetačních střech, přihnojovat pro zdravý růst. Přihnojujeme většinou tabletami s postupným uvolňováním živin. Intervaly, načasování a množství aplikovaného hnojiva se řídí potřebami rostlin vegetační vrstvy. Doporučujeme konzultovat s realizační firmou a dbát jejích pokynů. Úsporná střecha ISOVER Nejčastějším typem ozeleněných střech jsou tyto skladby s nízkou extenzivní vegetací. Díky své nenáročné údržbě, cenové dostupnosti a nízké hmotnosti skladby. I proto jsou nejčastější aplikací přístřešky, rekonstrukce a halové stavby. Ideální vegetací jsou nízké suchomilné trsovité rostliny, např.: rozchodníky, netřesky a další rostliny. Obvyklá skladba sestává z jedné desky Isover FLORA (50 mm) a slabé vrstvy substrátu (30 mm). V případě velmi malého sklonu střechy (0 2 ) je doporučeno použít drenážní fólii jako ochranu proti přemokření. Šikmá střecha ISOVER Řešení je vhodné pro většinu šikmých vegetačních střech. Při použití hydrofilní minerální vlny v šikmých střechách je nezbytné použít drenážní zpomalovače, jinak voda odtéká ze střechy zbytečně rychle. Horní část střechy by vysychala rychleji a rostliny by zde uhynuly. Drenážní zpomalovač je tvořený pásem hydroizolace, který se vkládá mezi dvě desky hydrofilní vlny. Množství a vzdálenost zpomalovačů záleží na sklonu střechy a množství vody, které potřeba ve střeše držet. Více v samostatném prospektu, ke stažení na Vegetační střechy Hydrofilní i hydrofobní minerální vlna Pěnový polystyren Isover FLORA = 0,037 (W m -1 K -1 ) Substrátové DESKy Základní substrátové desky pro systémy vegetačních střech ISOVER. Pro svoji nízkou hmotnost a vzdušnost se používají zejména pro extenzivní a polointenzivní skladby střech. Primárně slouží jako částečná náhrada substrátu. Uplatnění naleznou jak ve vegetačních střechách novostaveb, ale hlavně i v rekonstrukcích. Během zvýšené dešťové aktivity dokáží díky své vodopropustnosti převzít částečně funkci drenáže tak, že odvádějí pouze přebytečnou dešťovou vodu v celém svém objemu. Zbývající voda v deskách zůstává a rostliny mohou v panelech ISOVER spolehlivě vegetovat i v obdobích bez přirozené dešťové zálivky. Dodává se na paletách. VEGETAČNÍ STŘECHY Isover INTENSE = 0,035 (W m -1 K -1 ) (m 3 ) ,8 28,8 1,44 100* ,4 14,4 1,44 * Dodací podmínky nutno konzultovat s výrobcem. ZPEVNĚNÉ Substrátové DESKy Zpevněné substrátové desky, které se používají jako spodní hydroakumulační vrstva intenzivních střešních systémů. Mohou být také použity jako vyztužující vrstva nad deskami Isover FLORA v místech častějšího provozu střechy. Díky zvýšené síle hydroakumulace je možné tyto desky aplikovat i do šikmých zelených střech. Dodává se na paletách ,0 30 1,5 (m 3 ) 58-59

60 Vegetační střechy Poskytují prostor pro relaxaci Zvyšují atraktivitu bydlení Pohlcují hluky Vyrovnávají teplotu v budovách Snižují tvorbu smogu Zlepšují životní prostředí v daném místě Pomáhají k lepšímu hospodaření s vodou Jsou podporovány v rámci dotačního programu Nová zelená úsporám Desky z hydrofilní minerální vlny Isover INTENSE a Isover FLORA se používají jako částečná náhrada substrátu. systémy vegetačních střech Úsporná střecha ISOVER Prakticky bezúdržbová a cenově nejdostupnější, vhodná i pro rekonstrukce Střešní louka ISOVER Nenáročná na údržbu, vhodné pro polointenzivní vegetaci Střešní zahrada ISOVER Střecha vyžadující stálou údržbu vzhledem k intenzivní vegetaci, vhodná pro novostavby Jezírko ve střešní zahradě ISOVER Střecha vyžadující pravidelnou údržbu, vhodná pro novostavby Šikmá střecha ISOVER Údržba závisí na volené vegetaci, vhodné pro novostavby Grill střecha ISOVER Spojení střešní zahrady a terasy, údržba v závislosti na zvolené vegetaci, vhodné pro novostavby i rekonstrukce

61 Materiály z extrudovaného polystyrenu (XPS) Izolace soklu a suterénu Sokl obvodové stěny je místo, kde na sebe navazuje zateplení nadzemní stěny a zateplení suterénu, případně návaznost na základ. Až do úrovně nezámrzné hloubky (cca 80 cm pod zemí) je nutné tuto část stěny opatřit izolací, abychom se vyhnuli promrzání základů, nebo dokonce tvorbě koutových plísní. Tato izolace by měla odolávat mechanickému poškození a zároveň vodě, která se u soklu bude hromadit po dešti nebo z tajícího sněhu. Používají se desky ze speciálních perimetrických polystyrenů nebo polystyreny extrudované. Podlahová izolace Pro ploché střechy jsou určeny typy XPS s pevností v tlaku při 10% stlačení 300, 500 a 700 kpa. V případě pokládky XPS na fólie z měkčeného PVC je třeba tyto materiály vzájemně separovat nejčastěji vhodnou textilií. Na XPS desky se z důvodu oddělení od vrchního souvrství vždy pokládá vhodná netkaná geotextilie s přesahy min. 100 mm. Tato musí být difuzně otevřená, s nízkou retenční nasákavostí a s vyloučením možnosti vytvořit parotěsnou vrstvu. Doporučená je difuzně propustná geotextilie světlé barvy gramáže g/m 2. Nevhodná textilie může být příčinou řady problémů. STŘEŠNÍ TERASA S DLAŽBOU NA PODLOŽKÁCH Podlahová izolace Teplota zeminy se pod podlahou na terénu reálně pohybuje mezi 4 a 8 C v závislosti na hloubce a druhu zeminy. Abychom se vyhnuli tepelným ztrátám, musíme samozřejmě tyto konstrukce plošně izolovat. Při zvýšených požadavcích na pevnost jsou vhodné pevné materiály z pěnového polystyrenu, zatímco pro použití ve vlhkých prostorách ve styku se zemní vlhkostí se používají polystyreny extrudované. INVERZNÍ (OBRÁCENÉ) PLOCHÉ STŘECHY Idea této střechy je jednoduchá vytvořit pro plochou střechu difuzně otevřené řešení. Tepelná izolace XPS se umísťuje nad hydroizolační souvrství, a tak dochází k vysoké ochraně hydroizolace jak před namáháním velkými rozdíly teplot, tak před působením UV záření a mechanickým poškozením. Inverzní ploché střechy jsou dominantní konstrukcí pro XPS, protože žádný jiný tepelný izolant v těchto náročných podmínkách dlouhodobě neobstál. U rodinného domu můžeme tímto způsobem zateplit pochozí terasu bez obav, že nám pod ní bude mrznout, pokud bydlíme v centru města, můžeme si tímto způsobem zhotovit střešní zahradu, u kancelářských budov lze na střeše vybudovat parkoviště, nebo dokonce heliport přistávací místo pro vrtulník. Konstrukce střešních teras jsou stále rozšířenější. Mezi obvyklá řešení patří jak pokládka dlažby do štěrkového lože, tak umístění dlažby na podložky. STŘEŠNÍ PARKOVIŠTĚ Velmi vysoká pevnost XPS v tlaku jej předurčuje také pro střešní konstrukce s parkovacími plochami. Tyto rozdělujeme na parkoviště s lehkým a těžkým provozem. Jako vrchní pojížděná vrstva se používají: a) monolitické dilatované železobetonové desky b) betonové desky na velkoplošných podložkách c) zámková dlažba do štěrkového lože Střešní parkoviště musí zajišťovat kromě vysokého zatížení tlakem také přenos významných horizontálních sil od vozidel. Izolace tepelných MOSTŮ Betonové části zdiva představují vzhledem ke svým špatným tepelněizolačním vlastnostem tepelné mosty, kterým je nutné předcházet. Velmi vhodné jsou právě extrudované polystyreny s vaflovitým povrchem, který lze snadno omítat nebo se může použít do bednění k zabetonování. Inverzní (obrácená) plochá střecha Střešní terasa s dlažbou na podložkách C C XPS 40 LÉTO ZIMA čas Teplota na povrchu ploché střechy 60-61

62 EXTRUDOVANÝ POLYSTYREN STYRODUR C Aktuální ceny výrobků ISOVER naleznete na STYRODUR 2800 C = 0,033 0,038 (W m -1 K -1 ) SVT 8808 Profil hrany rovný Povrch mřížkovaný Pevnost v tlaku při 10% stlačení (20 60 mm = 200 kpa, mm = 300 kpa) Součinitel tepelné vodivosti (W m -1 K -1 ) ,00 180,0 0,033 0, ,50 126,0 0,033 0, ,50 90,0 0,033 1, ,00 72,0 0,034 1, ,25 63,0 0,034 1, ,75 45,0 0,035 2, ,00 36,0 0,035 2, ,00 30,0 0,036 3, ,25 27,0 0,038 3,70 160* ,25 22,5 0,038 4,20 Dodává se na paletách (balíky na paletě) + doložení volnými balíky. Na vyžádání lze po ucelených paletách (bez možnosti doložení volnými balíky) dodat i tloušťky 180 mm a 200 mm. * Dodání nutno konzultovat s výrobcem. STYRODUR 3000 CS (SQ) 1 = 0,033 (W m -1 K -1 ) Rozměr včetně polodrážky mm Profil hrany polodrážka Povrch hladký Pevnost v tlaku při 10% stlačení 300 kpa STYRODUR 4000 CS = 0,035 (W m -1 K -1 ) Rozměr včetně polodrážky mm Profil hrany polodrážka Povrch hladký Pevnost v tlaku při 10% stlačení 500 kpa STYRODUR 5000 CS = 0,035 (W m -1 K -1 ) Rozměr včetně polodrážky mm Profil hrany polodrážka Povrch hladký Pevnost v tlaku při 10% stlačení 700 kpa Součinitel tepelné vodivosti (W m -1 K -1 ) 60* , ,035 1,70 80* , ,035 2,30 100* , ,035 2,85 120* , ,035 3,40 Součinitel tepelné vodivosti (W m -1 K -1 ) Součinitel tepelné vodivosti (W m -1 K -1 ) ,50 126,0 0,033 0, ,50 90,0 0,033 1, ,00 72,0 0,033 1, ,25 63,0 0,033 1, ,75 45,0 0,033 2, ,00 36,0 0,033 3, ,00 30,0 0,033 3, ,25 27,0 0,033 4,20 160* ,25 22,5 0,033 4,80 180* ,50 21,0 0,033 5,45 200* ,50 18,0 0,033 6,05 240* ,50 15,0 0,033 7,25 Dodává se na paletách (balíky na paletě) + doložení volnými balíky. 1) pro tloušťky mm platí označení STYRODUR 3000 SQ (vícevrstvá technologie). * Dodání nutno konzultovat s výrobcem. Dodává se pouze po ucelených paletách (balíky na paletě, bez možnosti doložení volnými balíky). Na vyžádání lze dodat i tl. 140, 160, 200, 240 mm. * Dodání nutno konzultovat s výrobcem. 60* , ,035 1,70 80* , ,035 2,30 100* , ,035 2,85 120* , ,035 3,40 Dodává se pouze po ucelených paletách (balíky na paletě, bez možnosti doložení volnými balíky). Na vyžádání lze dodat i tl. 160, 200, 240 mm. * Dodání nutno konzultovat s výrobcem. EXTRUDOVANÝ POLYSTYREN SYNTHOS XPS Prime S SVT 8807 SVT 7566 SVT 8806 SYNTHOS XPS PRIME S 30L = 0,032 0,036 (W m -1 K -1 ) SVT 6068 Rozměr včetně polodrážky mm Profil hrany polodrážka Povrch hladký Pevnost v tlaku při 10% stlačení 300 kpa Součinitel tepelné vodivosti (W m -1 K -1 ) ,50 90,0 0,032 1, ,00 72,0 0,032 1, ,25 63,0 0,032 1, ,75 45,0 0,034 2, ,00 36,0 0,035 2, ,00 30,0 0,036 3, ,25 27,0 0,036 3,75 160* ,25 22,5 0,036 4,30 Dodává se pouze po ucelených paletách (balíky na paletě, bez možnosti doložení volnými balíky). * Dodání nutno konzultovat s výrobcem.

63 EXTRUDOVANÝ POLYSTYREN SYNTHOS XPS Prime S Aktuální ceny výrobků ISOVER naleznete na SYNTHOS XPS PRIME S 30IR = 0,032 0,036 (W m -1 K -1 ) SVT 6119 Profil hrany rovný Povrch mřížkovaný Pevnost v tlaku při 10% stlačení 300 kpa Součinitel tepelné vodivosti (W m -1 K -1 ) , ,032 1, , ,032 1, , ,032 1, , ,034 2, , ,035 2, , ,036 3,20 Dodává se pouze po ucelených paletách (balíky na paletě, bez možnosti doložení volnými balíky). SYNTHOS XPS PRIME S 50L = 0,036 0,038 (W m -1 K -1 ) SVT 6120 Rozměr včetně polodrážky mm Profil hrany polodrážka Povrch hladký Pevnost v tlaku při 10% stlačení 500 kpa Součinitel tepelné vodivosti (W m -1 K -1 ) , ,036 1, , ,036 1, , ,036 1, , ,038 2, , ,038 2,55 Dodává se pouze na vyžádání po ucelených paletách (balíky na paletě). SYNTHOS XPS PRIME S 70L = 0,036 0,038 (W m -1 K -1 ) SVT 6121 Rozměr včetně polodrážky mm Profil hrany polodrážka Povrch hladký Pevnost v tlaku při 10% stlačení 700 kpa Součinitel tepelné vodivosti (W m -1 K -1 ) , ,036 1, , ,036 1, , ,036 1, , ,038 2, , ,038 2,55 Dodává se pouze na vyžádání po ucelených paletách (balíky na paletě). EXTRUDOVANÝ POLYSTYREN SYNTHOS Prime G SYNTHOS XPS PRIME G 30L = 0,032 0,036 (W m -1 K -1 ) Rozměr včetně polodrážky mm Profil hrany polodrážka Povrch hladký Pevnost v tlaku při 10% stlačení 300 (250) kpa Součinitel tepelné vodivosti (W m -1 K -1 ) 30* , ,033 0, , ,032 1, , ,032 1, , ,032 1, , ,034 2, , ,035 2, , ,036 3,20 Výrobky Synthos Prime G 30 L se dodávají pouze po ucelených paletách (balíky na paletě, bez možnosti doložení volnými balíky). * 30 mm se dodává pouze v provedení 25L (250 kpa). SYNTHOS XPS PRIME G 30IR = 0,032 0,036 (W m -1 K -1 ) Profil hrany rovný Povrch mřížkovaný Pevnost v tlaku při 10% stlačení 300 (250) kpa Součinitel tepelné vodivosti (W m -1 K -1 ) 30* , ,033 0, , ,032 1, , ,032 1, , ,032 1, , ,034 2, , ,035 2, , ,036 3,20 XPS Výrobky Synthos Prime G 30 IR se dodávají na paletách (balíky na paletě) + doložení volnými balíky. * 30 mm se dodává pouze v provedení 25IR (250 kpa)

64 technické izolace Více v samostatném katalogu, ke stažení na Pasivní protipožární ochrana staveb II VZT ZOKT březen 2018 Pohled na VZT potrubí podrobené náročnému testu podle ČSN EN Technické izolace Isover mohou plnit tyto funkce: snižování tepelných ztrát, ochrana osob před kontaktem se zařízením (kritérium maximální povrchové teploty), ochrana proti kondenzaci uvnitř potrubí, ochrana proti kondenzaci na vnějším povrchu potrubí (princip chladové izolace), protimrazová ochrana potrubí a zásobníků teplonosných látek, paliv, apod., regulace teploty látek vedených v rozvodech jako ochrana podmínek průmyslových procesů, ochrana osob, zařízení a majetku v případě požáru, snižování hladiny hluku. Izolace potrubí Rozvody tepla a teplé vody menších průměrů lze izolovat izolačními pouzdry s polepem hliníkovou fólií. Pouzdro s polepem je na podélném spoji opatřeno přesahem fólie se samolepicí páskou pro dokonalé uzavření pouzdra. Přelepením příčných spojů mezi jednotlivými izolačními pouzdry hliníkovou páskou se získá uzavřený a nepropustný povrch izolace. Potrubní rozvody větších průměrů se nejčastěji izolují lamelovými rohožemi Orstech LSP (výrobek z kamenné vlny) nebo Isover ML-3 (výrobek ze skelné vlny), případně je možné použít rohože na pletivu Orstech DP. Izolace vzduchotechniky Izolace Isover na vzduchotechnických potrubích plní funkci tepelnou, protipožární, akustickou a lze ji částečně použít i pro zamezení kondenzace v místech, kde potrubí prochází chladnějšími místnostmi. Během roku může nastat období (v zimě při nízkých teplotách), kdy izolace VZT potrubí může být považována za izolaci chladovou (tzn. hrozí riziko kondenzace na vnějším povrchu, např. na přívodním potrubí čerstvého vzduchu vedoucím přes vytápěnou místnost). V takovém případě je na zvážení projektanta, zda použít izolaci z minerální vlny. Při náhradě minerální vlny syntetickým kaučukem může být nutné požárně technické posouzení. Vhodnými materiály na provádění izolací potrubí vzduchotechniky jsou lamelové pásy Orstech LSP, Isover ML-3 nebo desky Orstech H s hliníkovým polepem. POŽÁRNĚ ODOLNÁ VZT potrubí Isover nabízí na českém trhu již několik let osvědčený protipožární systém ORSTECH Protect, kterým je možné zvýšit požární odolnost VZT potrubí kruhového i čtyřhranného. Ve spolupráci s Dánským zkušebním institutem DBI proběhlo široké spektrum náročných testů podle evropské normy ČSN EN a ČSN EN , a tak je možné i na českém trhu nabídnout protipožární systém pro požárně odolná potrubí a potrubí pro odvod kouře a tepla (ZOKT) ULTIMATE Protect. Podobně jako u izolací z kamenné vlny, která je vyráběna v Častolovicích, je i izolace ULTIMATE nehořlavá, s bodem tání vyšším než 1000 C. Z požárního hlediska jsou tedy výrobky Isover jedním z nejbezpečnějších materiálů, konstrukce takto chráněné mají vyšší požární odolnost. Protipožární systém Orstech Protect Jednovrstvým kladením izolace je možné docílit požární odolnost 15, 30, 45 a 60 minut pro svislou i vodorovnou orientaci u čtyřhranných i kruhových potrubí typu A podle ČSN EN (tepelná expozice zvnějšku). Izolace čtyřhranného vzduchovodu je provedena deskami Orstech 65 H pro svislou i vodorovnou orientaci pro požární odolnosti 30 a 45 minut je užita tloušťka izolace 40 mm, pro svislou 60minutovou orientaci může být použita tloušťka 40 nebo 60 mm, pro vodorovnou 60minutovou orientaci se používá tloušťka desek 60 mm. Pro kruhová potrubí s požární odolností EI 60 se navrhují lamelové rohože Orstech LSP PYRO jednotné tloušťky 50 mm. Požární odolnost Horizontální Vertikální Čtyřhranné VZT potrubí EI 15 S 40 mm 40 mm EI 30 S 40 mm 40 mm EI 45 S 40 mm 40 mm EI 60 S 60 mm 40 nebo 60 mm Kruhové VZT potrubí EI 15, 30, 45, 60 S 50 mm 50 mm Izolace se kotví přivařovacími trny s kloboučky. Mezi velké výhody protipožárního systému ORSTECH Protect patří výrazné zjednodušení provedení ucpávky v místě průchodu konstrukcí oddělující požární úseky není nutno do VZT potrubí vkládat rozpěru. Toto řešení nejvíce odpovídá provedení v praxi a přináší s sebou výhodu zjednodušené montáže VZT potrubí. Dovoluje totiž smontovat celou větev potrubí najednou a požárně dělicí konstrukci pak postavit kdekoliv bez rizika chybného umístění, čímž je zajištěna variabilita umístění stěn při změnách dispozic během užívání objektu. Protipožární systém ULTIMATE Protect I v případě protipožarního systému U Protect pro požárně odolná potrubí je jednovrstvým kladením izolace možné docílit požární odolnost 15 až 120 minut pro svislou i vodorovnou orientaci u čtyřhranných i kruhových potrubí při tepelné expozici zvnějšku (potrubí typu A) i zevnitř (potrubí typu B). Izolaci čtyřhranného vzduchovodu tvoří desky U Protect Slab 4.0 Alu1. Pro kruhová potrubí se používají

65 rohože na pletivu U Protect Wired Mat 4.0 Alu1. Požární odolnosti se dociluje návrhem různé tloušťky izolace, všechny ostatní prvky systému zůstávají stejné. Protipožarní systém U Protect je možno použít také pro zajištění provozuschopnosti čtyřhranného potrubí pro odvod kouře a tepla. Požarní odolnosti se dociluje deskami U Protect Slab 4.0 Alu 1 v tloušťce 80 mm s klasifikací: EI 30 (ve ho) S 1500 multi EI 60 (ve ho) S 500 multi Oba typy materiálu z minerální vlny ULTIMATE mají objemovou hmotnost pouze 66 kg/m 3, materiál je navíc vysoce komprimovatelný. U Protect tak patří mezi lehké protipožární systémy se všemi výhodami, které z toho plynou. Izolace se ke čtyřhrannému potrubí kotví přivařovacími trny s kloboučky, spojení desek mezi sebou v rozích se provádí požárními vruty o délce rovné dvojnásobku tloušťky izolace. Rohože na pletivu nevyžadují ani na svislém, ani na vodorovném kruhovém potrubí kotvení přivařovacími trny. Izolace technologických zařízení tepelných mostů. Jako první vrstva v kontaktu s horkým povrchem se vždy dává materiál s větší objemovou hmotností (s větší odolností proti působení vysokých teplot). Důvodem je, že materiály s vyšší objemovou hmotností lépe izolují při vysokých teplotách než materiály s nižší objemovou hmotností. Izolace komínů Izolace komínů je u stavebních systémů přímo dodávána výrobcem. Ve spolupráci se specializovanými prodejci technických izolací nabízíme izolace komínových vložek vyřezávaných z bloků vyrobených z minerální vlny Isover. Desky mají vyfrézované drážky pro přesnou a snadnější aplikaci do komínových systémů. izolace (tloušťka desky a velikost vyfrézovaných drážek v závislosti na průměru kouřovodu) jsou dodávány podle požadavků zákazníka. Pro nesystémové použití, tj. izolace kouřovodů, se používají rohože na drátěném pletivu Orstech DP 100, případně pro čtyřhranné průřezy kouřovodů bez současného působení vysokých teplot a vibrací je možné použít i desky Orstech 100. Izolace chladové Jedná se o izolování výměníků, pecí, nádrží, bojlerů, skladovacích sil, výfuků, technologických rozvodů apod. Vhodný výrobek je nutné volit podle průřezu, tepelného namáhání, způsobu připevnění izolantu ke konstrukci a požadavku na povrchovou úpravu. Pro potrubí a zakřivené plochy je možné použít lamelové pásy Orstech LSP a Isover ML-3 či izolační rohože na pletivu Orstech DP. Pro izolaci rovných ploch jsou vhodné izolační desky Orstech (typ desky dle teplotního zatížení), které mohou mít povrchovou úpravu polepem hliníkovou fólií. Izolace kotlů Izolace kotlů patří k nejnáročnějším aplikacím, které se v průmyslu vyskytují. Stěny kotlů bývají vystaveny vysokým teplotám ( C), často v kombinaci s mechanickým namáháním, jako jsou opakované vibrace, proto doporučujeme použít zejména rohože na drátěném pletivu Orstech DP 65 DP 100. Pro izolaci kotlů se doporučuje aplikovat izolace ve více vrstvách se střídavým uspořádáním z důvodu zamezení Nejdůležitější funkcí izolačního materiálu pro chladicí techniku je ochrana před kondenzací a omezení energetických ztrát po celou dobu životnosti technologického zařízení. Srážení vlhkosti je velmi vážným problémem, protože vyvolává korozi a jiné stavební vady. Kromě toho může stále kapající kondenzát narušit pracovní režimy. Proto je výběr druhu izolačního materiálu pro chladicí zařízení a výpočet jeho správné minimální tloušťky důležitou prací projektanta. Izolaci z minerálních vláken lze doporučit na izolování zařízení, jehož povrchová teplota je vyšší než teplota rosného bodu. Pro teploty nižší je vhodná pouze izolace HygroWick. Povrchové úpravy technických izolací Požadované množství izolantu s povrchovou úpravou je nutno konzultovat s výrobcem, který má stanoveny podmínky pro minimální odebírané množství těchto typů izolantů. Konkrétní výrobek a jeho tloušťku projektant volí tak, aby maximální teplota na vnějším povrchu izolantu s úpravou nepřesáhla 100 C. Sortiment izolačních materiálů ORSTECH pro technické izolace je vyráběn v kvalitě splňující požadavky normy AGI Q 132. Materiál je hydrofobizován. Orstech DP 65, DP 80, DP rohož na pozinkovaném pletivu šitá pozinkovaným drátem Orstech DP 65 X, DP 80 X, DP 100 X - rohož na pozinkovaném pletivu šitá nerezovým drátem (dodání nutno konzultovat s výrobcem) Orstech DP 65 X-X, DP 80 X-X, DP 100 X-X - rohož na nerezovém pletivu šitá nerezovým drátem (dodání nutno konzultovat s výrobcem) Orstech LSP - lamelový skružovatelný pás (lamelová rohož) Orstech 45, 65, 100, Isover FireProtect izolační desky MST - nejvyšší provozní teplota OH - objemová hmotnost H (ALU) - polep hliníkovou fólií; příplatek za jednostranný polep 60 Kč/m 2, za oboustranný 120 Kč/m 2 NT - polep netkanou textilií; příplatek za jednostranný polep 60 Kč/m 2, za oboustranný 120 Kč/m 2 ; dodává se ve formě velkoformátových desek na paletách TECHNICKÉ IZOLACE

66 VÝROBKY ISOVER PRO TECHNICKÉ IZOLACE Aktuální ceny výrobků ISOVER naleznete na Orstech 45 OH: 45 kg/m 3, MST: 400 C DESKA Deska má univerzální použití v TZB i průmyslu v aplikacích pro nižší teploty. Je vhodná zejména pro izolaci potrubí vzduchotechniky. Může být vyrobena s povrchovou úpravou polepem hliníkovou fólií (ozn. H) nebo netkanou textilií (ozn. NT). Minimální množství desek s polepem Orstech 45 H či NT nutno konzultovat s výrobcem. Bez omezení výrobního množství lze dodat desky Orstech 45 H tloušťky 40 a 60 mm. Desky lze po konzultaci dodat i v jiných tloušťkách a rozměrech. Orstech 65 OH: 65 kg/m 3, MST: 600 C DESKA ,0 0,24 60, ,0 0,25 50, ,0 0,24 40, ,0 0,24 30, ,5 0,25 25,0 Deska má univerzální použití v TZB i v průmyslu. Je vhodná zejména pro izolaci potrubí vzduchotechniky a jako výplň absorpčních tlumičů hluku. Může být také použita pro tepelnou izolaci vodorovných a svislých stěn skladovacích nádrží, nádob a technologických zařízení. Deska je vhodná na rovné a mírně zakřivené stěny. Může být vyrobena s povrchovou úpravou polepem hliníkovou fólií (ozn. H) nebo netkanou textilií (ozn. NT). Minimální množství desek s polepem Orstech 65 H či NT nutno konzultovat s výrobcem. Bez omezení výrobního množství lze dodat desky Orstech 65 H tloušťky 40 a 60 mm. Desky lze po konzultaci dodat i v jiných tloušťkách a rozměrech ,0 0,24 60, ,0 0,25 50, ,0 0,24 40, ,0 0,24 30, ,5 0,25 25,0 Orstech 45 H OH: 45 kg/m 3, MST: 400 C DESKA Deska s hliníkovým polepem vhodná zejména pro tepelnou izolaci vzduchovodů ,0 0,24 60, ,0 0,24 40,0 Orstech 65 H OH: 65 kg/m 3, MST: 600 C DESKA Deska s hliníkovým polepem je součástí certifikovaného protipožárního systému ORSTECH Protect pro ochranu čtyřhranných vzduchovodů (EI 60 S dle ČSN EN ) ,0 0,24 60, ,0 0,24 40,0 Orstech 100 OH: 100 kg/m 3, MST: 680 C DESKA Deska je určena pro tepelnou a akustickou izolaci technologických zařízení (kotle, kolony, čtyřhranné kouřovody, elektrostatické odlučovače) s velmi vysokou provozní teplotou. Může být vyrobena s povrchovou úpravou polepem hliníkovou fólií (ozn. H) nebo netkanou textilií (ozn. NT). Minimální množství desek s polepem nutno konzultovat s výrobcem ,0 0,24 60, ,0 0,20 48, ,0 0,24 40, ,0 0,24 30, ,0 0,20 24,0

67 Aktuální ceny výrobků ISOVER naleznete na Isover FireProtect 150 DESKA OH: 150 kg/m 3, MST: 700 C Orstech LSP 40 OH: 40 kg/m 3, MST: 250 C / 100 C Orstech LSP H OH: 55 kg/m 3, MST: 600 C / 100 C Orstech LSP PYRO OH: 65 kg/m 3, MST: 600 C / 100 C Deska je určena pro tepelnou, akustickou a protipožární izolaci technologických zařízení s velmi vysokou provozní teplotou. Velká míra přesnosti při výrobě je předurčuje pro použití jako výplňový materiál při výrobě protipožárních dveří (tolerance tloušťky ±1 mm). Dále se používají jako deskový materiál pro systémové požární ucpávky (Hilti, Intumex, apod.) v konstrukcích, které na stavbách oddělují požární úseky. Desky ISOVER FireProtect 150 jsou také součástí systému ISOVER FireProtect pro zvýšení požární odolnosti ocelových konstrukcí dle ČSN EN :2013 a trapézových plechů dle ČSN EN :2015. Díky nižšímu obsahu pojiva jsou desky vhodné pro izolaci akumulačních kamen. Dodává se na paletách, a to buď jako volné desky rozměru mm, nebo lze na vyžádání dodat i jako desky mm v balících na paletě. * Dodací podmínky nutno konzultovat s výrobcem. lamelový SKRUŽOVATELNÝ PÁS Lehká lamelová rohož na hliníkové fólii má univerzální použití v TZB aplikacích pro nižší teploty. Je vhodná zejména pro potrubí vzduchotechniky. lamelový SKRUŽOVATELNÝ PÁS Lamelová rohož na hliníkové fólii je vhodná zejména pro izolaci potrubí a technologických zařízení. Kolmá orientace vláken dodává výrobku zvýšenou pevnost v tlaku při zachované přizpůsobivosti rohože zaobleným povrchům (potrubí, nádrže, apod.). lamelový SKRUŽOVATELNÝ PÁS ,0 1, ,6 1, ,0 1, ,0 1, ,8 1,44 60* ,0 1,44 80* ,2 1,54 100* ,4 1, ,0 0,16 160, ,0 0,15 100, ,0 0,16 80, ,0 0,15 60, ,0 0,18 60, ,0 0,16 40, ,3 0,23 41, ,0 0,16 160, ,0 0,15 100, ,0 0,16 80, ,0 0,15 60, ,0 0,18 63, ,0 0,16 40, ,3 0,23 41,4 Lamelová rohož na hliníkové fólii je vhodná zejména pro izolace potrubí, vzduchovodů a technologických zařízení, zejména v těch případech, kdy se nepoužívá podkonstrukce pro plechové opláštění. Lamelová rohož Orstech LSP PYRO v tloušťce 50 mm je součástí certifikovaného protipožárního systému ORSTECH Protect pro ochranu kruhových vzduchovodů (EI 60 S dle ČSN EN ). Potrubní izolační pouzdro OH: 65 nebo 90 kg/m 3, MST: 620 C 30* ,0 0, ,0 0, ,0 0, ,0 0, ,0 0, ,8 0,28 Potrubní izolační pouzdro vyřezávané z bloku Orstech Block vyrobeného z kamenné vlny. Izolační pouzdro má tvar dutého podélně děleného válce vyrobeného z jednoho nebo více segmentů se zámkem zamezujícím tepelným ztrátám přes podélnou drážku. Výrobek může být opatřen povrchovou úpravou z hliníkové fólie vyztužené mřížkou ze skelných vláken. Pouzdro s polepem je na podélném spoji opatřeno přesahem fólie se samolepicí páskou pro dokonalé uzavření pouzdra. Izolační pouzdra vyřezávají jednotliví producenti, kteří je pak na trhu distribuují pod různými obchodními názvy. Pro upřesnění dostupného sortimentu izolačních pouzder a jejich cen je nutné kontaktovat přímo partnery uvedené v technickém listu TECHNICKÉ IZOLACE

68 VÝROBKY ISOVER PRO TECHNICKÉ IZOLACE Aktuální ceny výrobků ISOVER naleznete na Isover ML-3 OH: 25 kg/m 3, MST: 250 C / 100 C lamelový SKRUŽOVATELNÝ PÁS Velmi lehká lamelová rohož na hliníkové fólii má univerzální použití v TZB aplikacích pro nižší teploty. Je vhodná zejména pro potrubí vzduchotechniky ,4 0,29 172, ,6 0,29 115, ,2 0,29 86, ,0 0,30 72, ,8 0,29 57, ,6 0,29 43, ,0 0,30 36,00 Orstech DP 65 OH: 65 kg/m 3, MST: 560 C rohož NA PLETIVU Rohož na pletivu Orstech DP 65 je vhodná jako tepelná a/nebo akustická izolace potrubí a technologických zařízení. Standardně se dodává ve variantě pozinkované pletivo a pozinkovaný šicí drát. Na vyžádání je možné nabídnout rohož šitou nerezovým drátem na pozinkovaném pletivu (označení Orstech DP 65 X) nebo rohož šitou nerezovým drátem na nerezovém pletivu (označení Orstech DP 65 X-X) ,0 0, ,0 0, ,0 0, ,5 0, ,0 0,20 Orstech DP 80 OH: 80 kg/m 3, MST: 640 C rohož NA PLETIVU Rohož na pletivu Orstech DP 80 je vhodná jako tepelná a/nebo akustická izolace potrubí, technologických zařízení, kotlů, pecí a kouřovodů s vysokým teplotním zatížením. Standardně se dodává ve variantě pozinkované pletivo a pozinkovaný šicí drát. Na vyžádání je možné nabídnout rohož šitou nerezovým drátem na pozinkovaném pletivu (označení Orstech DP 80 X) nebo rohož šitou nerezovým drátem na nerezovém pletivu (označení Orstech DP 80 X-X). Na vyžádání lze dodat úpravu ALU (vložená hliníková fólie pod pletivem). Po dohodě s výrobcem lze dodat i v šíři 1000 mm (neplatí pro rohože s nerezovým pletivem). Při objednávání plechového opláštění zohledněte, že se tloušťka rohože měří pod zátěží 1000 Pa, a proto při montáži může být izolační tloušťka větší než je nominální montovaná tloušťka. * Dodací podmínky nutno konzultovat s výrobcem. 40* ,0 0,20 105, ,0 0,20 84, ,0 0,18 63,0 70* ,0 0,21 54, ,5 0,20 52,5 90* ,0 0,18 42, ,0 0,20 42,0 120* ,0 0,24 36,0 Orstech DP 100 OH: 100 kg/m 3, MST: 680 C rohož NA PLETIVU Rohož na pletivu Orstech DP 100 je vhodná jako tepelná a/nebo akustická izolace potrubí, technologických zařízení, kotlů, pecí a kouřovodů s velmi vysokým teplotním zatížením. Standardně se dodává ve variantě pozinkované pletivo a pozinkovaný šicí drát. Na vyžádání je možné nabídnout rohož šitou nerezovým drátem na pozinkovaném pletivu (označení Orstech DP 100 X) nebo rohož šitou nerezovým drátem na nerezovém pletivu (označení Orstech DP 100 X-X). Na vyžádání lze dodat úpravu ALU (vložená hliníková fólie pod pletivem). Po dohodě s výrobcem lze dodat i v šíři 1000 mm (neplatí pro rohože s nerezovým pletivem). Při objednávání plechového opláštění zohledněte, že se tloušťka rohože měří pod zátěží 1000 Pa, a proto při montáži může být izolační tloušťka větší než je nominální montovaná tloušťka. 30* ,0 0,18 126,0 40* ,0 0,20 105, ,0 0,20 84, ,0 0,18 63, ,0 0,21 54, ,5 0,20 52, ,0 0,18 42, ,0 0,20 42,0 120* ,0 0,24 36,0 * Dodací podmínky nutno konzultovat s výrobcem.

69 Aktuální ceny výrobků ISOVER naleznete na Protipožární systém ORSTECH Protect Protipožární systém pro požárně odolná VZT potrubí (ČSN EN ). Izolaci čtyřhranného vzduchovodu tvoří desky Orstech 65 H v tloušťce 40 nebo 60 mm, pro kruhová potrubí se používají lamelové rohože Orstech LSP PYRO v tloušťce 50 mm. Jednovrstvým kladením izolace je možné docílit požární odolnosti 15 až 60 minut pro svislou i vodorovnou orientaci. Orstech 65 H OH: 65 kg/m 3, MST: 600 C ,0 0,24 60, ,0 0,24 40,0 Deska s hliníkovým polepem je součástí certifikovaného protipožárního systému ORSTECH Protect pro ochranu čtyřhranných vzduchovodů (EI 60 S dle ČSN EN ). Orstech LSP PYRO OH: 65 kg/m 3, MST: 600 C / 100 C Protipožární systém ULTIMATE Protect Inovační lehký protipožární systém pro požárně odolná VZT potrubí (ČSN EN ) a pro potrubí pro odvod kouře a tepla ZOKT (ČSN EN ). Izolaci čtyřhranného vzduchovodu tvoří desky U Protect Slab 4.0 Alu1, pro kruhová potrubí se používají rohože na pletivu U Protect Wired Mat 4.0 Alu1. Jednovrstvým kladením izolace je u VZT potrubí možné docílit požární odolnost 15 až 120 minut pro svislou i vodorovnou orientaci. Požární odolnosti se dosahuje návrhem různé tloušťky izolace. U potrubí pro odvod kouře a tepla je použitím desky U Protect Slab 4.0 Alu1 v tloušťce 80 mm možné docílit požární odolnosti EI 30 S 1500 multi nebo EI 60 S 500 multi. Skladba systému: Desky U Protect Slab 4.0 Alu1 nebo rohože na pletivu U Protect Wired Mat 4.0 Alu1 Spirálovité ocelové vruty Fire Screw Intumescentní tmel Isover Protect BSF Nehořlavé anorganické silikátové lepidlo Isover Protect BSK ,0 0,20 Lamelová rohož na hliníkové fólii je součástí certifikovaného protipožárního systému ORSTECH Protect pro ochranu kruhových vzduchovodů (EI 60 S dle ČSN EN ). U Protect Slab 4.0 Alu1 DESKA OH: 66 kg/m 3, MST: 400 C Deska s černým hliníkovým polepem U Protect Slab 4.0 Alu1 je součástí certifikovaného protipožárního systému ULTIMATE Protect pro požárně odolná VZT potrubí a potrubí pro odvod kouře a tepla. U Protect Wired Mat 4.0 Alu1 Rohož na pletivu OH: 66 kg/m 3, MST: 400 C Rohož na pletivu s černou hliníkovou fólií U Protect Wired Mat 4.0 Alu1 je součástí certifikovaného protipožárního systému ULTIMATE Protect pro požárně VZT odolná potrubí. * Dodací podmínky nutno konzultovat s výrobcem. 30* ,36 0,28 112,32 40* ,20 0,29 86, ,32 0,26 51, ,60 0,29 43,20 100* ,88 0,29 34,56 Isover Protect BSF Intumescentní tmel Intumescentní tmel pro zakrytí obvodu požární ucpávky v místě průchodu vzduchovodu požárně dělicí konstrukcí. Prostup požárně dělicí konstrukcí provedený dle systémového technického listu ULTIMATE Protect je plnohodnotným řešením požární ucpávky a nevyžaduje již žádné jiné speciální řešení ,0 0,36 216,00 40* ,0 0,36 162, ,0 0,36 108,00 75* ,8 0,36 86, ,6 0,36 64,80 120* ,0 0,36 54,00 * Dodací podmínky nutno konzultovat s výrobcem. Fire Screw Vruty Rohové spoje desek jsou u čtyřhranných potrubí zpevněny požarními vruty o délce rovné dvojnásobku tloušťky izolace. Isover Protect BSK Obsah (kg/bal) Kbelík 15 Nehořlavé lepidlo Lepidlo pro přilepení čela vrstvy izolace přiléhající k požárně dělicí konstrukci. Žádné další spoje systému ULTIMATE Protect již není nutné lepit. Obsah (kg/bal) Kbelík 15 Délka Ks / balení Protect Black Tape Černá ALU páska Šířka Délka (m/ks) TECHNICKÉ IZOLACE

70 VLASTNOSTI TECHNICKÝCH IZOLACÍ Kamenná vlna Skelná vlna ULTIMATE označení jednotky norma Parametr technické izolace Orstech LSP 40 LSP H LSP PYRO DP 65 DP 80 DP Isover FireProtect 150 Potrubní izolační pouzdro Isover ML-3 U Protect Slab 4.0 Alu1 U Protect Wired Mat 4.0 Alu1 teplota ( C) lamelový skružovatelný pás rohož na pletivu 1) deska 2) pouzdro lamel. pás deska rohož na pletivu 10 0,040 0,040 0,040 0,035 0,035 0,035 0,036 0,035 0,035 0,036 0,040 0,039 0,037 0,031 0,031 Lamelové rohože Orstech LSP a Isover ML-3, rohože na pletivu Orstech DP a ULTIMATE, desky Orstech a ULTIMATE: deklarovaná hodnota součinitele tepelné vodivosti dle ČSN EN ISO (měřené hodnoty dle ČSN EN uvedeny v Katalogu technických izolací na straně 29 a v TL) 40 0,044 0,044 0,044 0,039 0,033 0,039 0,040 0,039 0,039 0,039 0,043 0,042 0,043 0,034 0, ,046 0,046 0,046 0,041 0,041 0,041 0,042 0,041 0,041 0,041 0,044 0,043 0,045 0,035 0, ,056 0,056 0,056 0,048 0,047 0,047 0,053 0,048 0,047 0,047 0,055 0,052 0,060 0,040 0,040 W m - 1 K ,069 0,069 0,069 0,058 0,055 0,054 0,066 0,058 0,055 0,053 0,068 0,063 0,079 0,047 0, ,084 0,084 0,084 0,068 0,065 0,063 0,082 0,068 0,065 0,060 0,087 0,079 0,102 0,054 0, ,103 0,103 0,103 0,081 0,076 0,073 0,100 0,081 0,076 0,068 0,110 0,096 0,130 0,062 0, ,125 0,125 0,125 0,097 0,089 0,084 0,124 0,097 0,089 0,077 0,136 0,117-0,072 0, ,180 0,180 0,134 0,118 0,110-0,134 0,118 0, ,096 0,096 Izolační pouzdra: deklarovaná hodnota součinitele tepelné vodivosti dle ČSN EN ISO (měřené hodnoty dle ČSN EN ISO 8497 uvedeny na straně 29 a v TL) 500-0,251 0,251 0,183 0,155 0,143-0,183 0,155 0, ,340 0,340 0,248 0,201 0,182-0,248 0,201 0, ,225 0, ,225 0, , Objemová hmotnost ρ v kg m -3 ČSN EN (150) Nejvyšší provozní teplota / nejvyšší povrchová teplota na MST C ČSN EN / / / / / / / / / / ) / ) / / / / 100 straně polepu 3),4) Chemické AS kvalita - - AGI Q 132 6) ano ano ano ano ano ano ano ano ano ano ano ano hydrofobizace podle - - ČSN EN 1609 ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano jmenovitá d N mm ČSN EN 823 šířka b mm délka l m ČSN EN 822 plocha S m ; 5; 4; 3; 3; 2; 2,3 8; 5; 4; 3; 3; 2; 2,3 8; 5; 4; 3; 3; 2; 2,3 8; 5; 4; 3; 3; 2; 2,3 5; 5; 4; 4; 3; 2,8 5; 5; 4; 4; 3; 2,8 5; 4; 3; 2,5; 2 5; 4; 3; 2,5; (120) (1000) 5; 4; 3; 3; 2,5; 2; 2; (2) 5; 4; 3; 3; 2,5; 2; 2; (2) (30 40) (120) (1000) (6; 5); 4; 3; 3; 2,5; 2; 2; (2) (6; 5); 4; 3; 3; 2,5; 2; 2; (2) ( ) ) ) (30 40) (100) (30, 40) 60 (75) 100 (120) 500 (1000) pozn. 8) pozn. 8) 600 a [1000] [1000] [1000] [1200] [1000, 1200] [1000, 1200] 6; 5; 4; 3; 2,5 6; 5; 4; 3; 2,5 6; 4; 4; 3; ; 8; 6; 5; 4; 3; 2,5 14,4; 9,6; 7,2; 6; 4,8; 3,6; 3 [1200] (9,36; 7,2) 4,32; 3,6; (2,88) (10; 7,5); 5; (4); 3; (2,5) 12; (9); 6; (4,8); 3,6; (3) Požární reakce na oheň - - Odpor proti proudění vzduchu Ξ ČSN EN A2 - s1, d0 A2 - s1, d0 A2 - s1, d0 A1 A1 A1 A1 A1 A1 A1 úprava NT A2 - s1, d0 úprava H A1 úprava NT A1 úprava NT A1 L (bez polepu) A2 L - s1, d0 (hliníkový polep) A1 L (bez polepu) A2 L - s1, d0 (hliníkový polep) A2 - s1, d0 A1 A1 kpa s/ ČSN EN > 25 > 45 > 65 > 15 > 25 > 65 > m 2 A2 - s1, d0 úprava H A2 - s1, d0 úprava H 1) Rohož na pozinkovaném pletivu šitá pozinkovaným drátem, na vyžádání lze dodat i rohož šitou nerezovým drátem na pozinkovaném pletivu (označení X, např. Orstech DP 65 X) nebo rohož šitou nerezovým drátem na nerezovém pletivu (označení X-X, např. Orstech DP 65 X-X). Na vyžádání úprava ALU: hliníková fólie vložená mezi pletivo a minerální rohož jako ochrana proti prachu a proti vypadávání vláken z rohože. Musí být navržena taková tloušťka izolace, aby teplota na straně povrchové úpravy nepřesahovala 100 C. 2) Desky mohou být vyrobeny s povrchovou úpravou polepem hliníkovou fólií (ozn. H) nebo netkanou textilií (ozn. NT). Musí být navržena taková tloušťka izolace, aby teplota na straně polepu nepřesahovala 100 C. 3) Nejvyšší provozní teplota se liší podle typu produktu. Je-li izolace opatřena hliníkovým polepem (ozn. H nebo ALU), případně netkanou skelnou textilií (NT), musí být navržena taková tloušťka izolace, aby teplota na straně polepu nepřesahovala 100 C. 4) Při teplotách nad 150 C dochází k jednorázovému uvolňování organické složky pojiva. 5) MST dle ČSN EN ) AS kvalita dle AGI Q 132, ČSN EN a ASTM C 795 izolace nerezových technologických zařízení. 7) Nestandardní rozměry po dohodě s výrobcem izolačního pouzdra (např. tloušťky izolačních pouzder 20, 70, 90, 110 a 120 mm). 8) Vnitřní průměr izolačního pouzdra mm. TL = technický list

71 POUŽITÍ TECHNICKÝCH IZOLACÍ ULTIMATE Skelná vlna Kamenná vlna U Protect Wired Mat 4.0 Alu1 U Protect Slab 4.0 Alu1 Isover ML-3 Potrubní izolační pouzdro ISOVER FireProtect 150 Orstech 100 Orstech 65 Orstech 45 Orstech DP 100 Orstech DP 80 Orstech DP 65 Orstech LSP PYRO Orstech LSP H Orstech LSP 40 MINERÁLNÍ IZOLACE ISOVER rohož na pletivu tvar lamelový pás rohož na pletivu deska pouzdro lamel. pás deska Objemová hmotnost (kg/m 3 ) (165) 65, Potrubí Rozvody tepla a TUV Průmyslové rozvody, dálkové vytápění Vzduchotechnická potrubí Kruhové Čtyřhranné 1 1 Průmyslové zásobníky Zásobníky do 250 C Zásobníky nad 250 C Střechy zásobníků 1 Kotle a pece Turbíny Komíny Protipožární ochrana Vzduchotechnická potrubí kruhová 1 1 Vzduchotechnická potrubí čtyřhranná 1 1 Ocelové konstrukce 1 Požární dveře 1 Prostupy požárně dělicími konstrukcemi 1 Protihlukové izolace Potrubí Ploché povrchy doporučujeme 2 vhodné 3 vhodné při dodržení určitých podmínek TECHNICKÉ IZOLACE

72 IsoCal VÝPOČTOVÝ program pro návrh technických izolací IsoCal je výpočtový program, který Vám usnadní v každodenní inženýrské praxi výpočty tepelných ztrát v oboru průmyslových zařízení (izolace potrubí, vzduchovodů, zásobníků, kouřovodů, elektrárenských komponent, apod.). Pro obor technických izolací je velmi důležité mít při projektování po ruce seriózní výpočtový nástroj, díky němuž je odpovědný výběr vhodného izolačního materiálu a spolehlivý výpočet hračkou. Program byl vyvinut Divizí Isover společnosti Saint-Gobain Construction Products CZ a.s. na pomoc odborníkům pracujícím v oblasti TZB (vytápění, chlazení, vzduchotechnika) a energetiky. Program počítá podle aktuálně platné legislativy v ČR podle normy ČSN EN ISO návrh tloušťky izolace je posouzeni s ohledem na hodnotící kritéria vyhlášky 193/2007 Sb. Program byl vyvinut především pro použití izolačních výrobků Isover, avšak je možné jej použít i na všeobecné výpočty pro jakýkoliv jiný izolační materiál. Od verze 3.0 si uživatel velice snadno může zadat vlastní databázi. IsoCal je k dispozici zdarma a jeho součástí je i přehledná nápověda. Registrovaným uživatelům programu navíc poskytneme i příručku s detailnějšími informacemi pro návrh a se vzorovými příklady výpočtů. Co IsoCal nabízí? Databázi technických izolačních produktů Isover, povrchových úprav, doplňkového vybavení a typů tekutin. Využití pro všeobecné výpočty pro jakýkoliv typ izolace. Přehlednou nápovědu a příručku se vzorovými příklady výpočtů. Výklad teorie stavební fyziky pro tepelnětechnické výpočty při návrhu technických izolací. 8 výpočtových modulů: Tepelná ztráta Výpočet tepelné ztráty potrubí, vzduchovodu či plochy; 3 výpočetní přístupy: daná tloušťka izolace, nejvyšší přípustná povrchová teplota nebo maximální dovolená tepelná ztráta. Posouzení navržené tloušťky izolace podle vyhlášky 193/2007 Sb. Izolace proti vnější kondenzaci Výpočet požadované tloušťky izolace pro prevenci vnější kondenzace. Izolace proti vnitřní kondenzaci Výpočet požadované tloušťky izolace pro prevenci vnitřní kondenzace. Protimrazová ochrana vodovodních potrubí Výpočet doby do zamrznutí vodovodního potrubí bez odběru v prostředí s okolní teplotou pod nulou, program spočítá i požadovaný výkon topné spirály pro prevenci zamrznutí. Útlum hluku ve vzduchovodu Výpočet útlumu hluku ve VZT potrubí při použití zvukově pohltivé izolace. Ekonomika izolace Výpočet nejekonomičtější tloušťky izolace. Jak tento program získat? Vyplňte formulář na (při vyplňování jména uživatele a názvu společnosti je třeba být pečlivý, protože se tyto údaje budou zobrazovat v záhlaví každé stránky výsledkové listiny). Po odeslání údajů budete mít možnost si zdarma IsoCal stáhnout a nainstalovat si jej na Váš počítač. Budete zaregistrováni do databáze uživatelů u Saint-Gobain Construction Products CZ a.s., obdržíte heslo k odemknutí programu a příručku se vzorovými příklady v pdf formátu. Bez hesla je, po nainstalování programu, většina vstupních hodnot implicitně zamknuta. Díky zaregistrování budete vždy informováni o novinkách týkajících se návrhu technických izolací, pravidelně Vám budou rozesílány nové materiálové databáze, případně nové vylepšené verze programu IsoCal. Změna teploty v potrubí Výpočet teplotní změny teplonosné látky proudící potrubím nebo vzduchovodem vlivem tepelné ztráty po úseku. Teplota v nádrži Výpočet teplotní změny látky akumulované v nádrži. Potřebujete rychle provést výpočet? Využijte on-line verzi návrhového programu IsoDim!

73 Stáhněte si aplikaci ISOVER SmartApp Všechny informace o izolacích pohromadě v jedné aplikaci. Dostupné i offline, přímo ve vašem mobilu. Pomůže s výběrem izolace a jejím nákupem na jeden klik Doporučí akustické i protipožární řešení Spočítá optimální tloušťku tepelné izolace

74 Videonávody Nadkrokevní systém izolace šikmé střechy Izolace stropů (podlahy půdy) systémem Isover STEPcross Systémy plochých a šikmých vegetačních střech Zateplení ploché střechy s minerální izolací Isover LAM Montáž sádrokartonového podhledu Rigips s minerální izolací Isover Zateplení kontaktní fasády tepelnou polystyrenovou izolací Zateplení šikmé střechy Těžké akustické plovoucí podlahy Tepelné izolace stěn dřevostaveb Zateplení větrané fasády Instruktážní video provádění zateplení systémem Isover STEPcross natočené ve spolupráci se serverem Svépomocí Instruktážní video zateplení šikmé střechy minerální vlnou natočené ve spolupráci se serverem Svépomocí Instruktážní video zateplení soklu natočené ve spolupráci se serverem Svépomocí Instruktážní video provádění kontaktního zateplení fasády minerální vlnou natočené ve spolupráci se serverem Svépomocí
