ORIGA SYSTEM PLUS Číslo jedna. mezi bezpístnicovými systémy lineárních pohonů

Transkript

1 ORIGA SYSTEM PLUS Číslo jedna mezi bezpístnicovými systémy lineárních pohonů

2 ORIGA SYSTEM PLUS pneumatický a elektrický Společné upevnění pro vnitřní a vnější těsnicí pás s krytem proti nečistotám ORIGA SYSTEM PLUS je srdce standardní konstrukční řady a zvláštních řešení. Jeho jedinečné modularity nedosahuje žádný jiný produkt na trhu. OSP-P ORIGINÁL mezi bezpístnicovými pneumatickými válci Integrované vzduchové kanály umožňují jednostranné připojení vzduchu Vnější krycí pás z nerezové oceli a robustní stírací systém na unášeči pro použití v drsnějším, znečistěném prostředí Nová konstrukce pístu/unašeče umožňuje extrémně nízkou konstrukční výšku Sériový píst s magnetem pro bezdotykové snímání polohy na třech stranách válce Montáž v Brně základního provedení OSP-P v průměrech 25, 32, 40, 63 mm do 72 hodin Těsnění pístu s malým třením Trubka válce optimalizovaná podle analýzy FEM nabízí maximální tuhost při minimální váze Osvědčený vnitřní těsnicí pás z nerezové oceli pro nejlepší těsnicí vlastnosti při extrémně malém tření Víko je možné otáčet po 90. Tím je také dodatečně možná změna polohy vzduchového připojení 2 Bezpístnicový pneumatický válec OSP-P modulární konstrukce úsporné na místo dlouhá životnost vnitřní vedení vysoká schopnost zachycení zátěže a momentů stejná síla v obou směrech vysoký výkon schopnost naběhání až 8000 km pro různé úkoly zatížení, rychlosti a pohybu

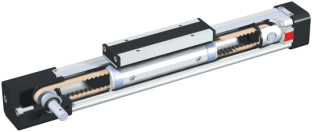

3 Pneumatický lineární pohon s integrovanými ventily VOE Kuličkové vedení STARLINE Inkrementální měřicí systém Sensofl ex SFI-plus Středová podpěra Upevňovací lišta Kluzné vedení SLIDELINE Vedení pro velké a těžké zátěže HD Analogový měřicí systém Sensofl ex SFA Lišta s T-drážkou Kladkové vedení POWERSLIDE Servopneumatický polohovací systém SERVOTEC Duplexní propojení Variabilní Stopp VS Kladkové vedení hliníkové PROLINE Pneumatická aktivní brzda Pohyblivý unašeč Multiplexní propojení Konzola Pneumatická pasivní brzda Snímač polohy Upevnění vík Kabelový kanál Oboustranně nastavitelné tlumení koncových poloh (sériově vybaveno) Elektrický lineární pohon OSP-E vysoké rychlosti přesná kontrola dráhy a polohy jednoduchá údržba a servis Pohon s ozubeným řemenem Pohon s vřetenem přesná kontrola dráhy a polohy vysoká akční síla vynikající pomaluběžné vlastnosti ideální pro přesné pojezdové dráhy a použití pro zdvihání 3

4 OSP-P: Multitalent Díky mimořádné rozmanitosti variant se specifickým požadavky a individuální optimalizací pro jednotlivé případy je umožněno zvolit vždy to nejlepší řešení. Speciální provedení pro použití v Ex prostorách Bezpístnicový válec OSP-P ø 10 až 80 mm CLEAN ROOM < t C -40 C pro použití v čistých prostorách certifi kovaných podle DIN ISO nerezová provedení pro speciální použití s pneumatickým zvláštním tlumicím systémem pro optimalizaci synchronizace, doby taktu pro ø 16 až 50mm na dotaz provedení pro vysoké teploty až +120 C provedení pro nízké teploty do -40 C OSP-P: Ø 10,16, 25, 32 mm OSP-P: Ø 40, 50, 63, 80 mm 0,005 m/s pomaluběžné provedení pro rychlosti v = 0,005 až 0,2m/s < 30 m/s provedení pro rychlý chod (vysokorychlostní provedení), rychlost v max = 30 m/s OSP-P s integrovaným ventilem Konstrukční velikosti ø 10 až 80 mm Délky zdvihů * do 6000 mm Akční síla 3470 N při 8 bar Přesnost polohování standardně do ± 3 mm, servo-pneumaticky ±0,1 mm/zdvih Servisní interval všechny až 8000 km Teplotní rozsah -10 až +80 C, jiné na dotaz * delší zdvihy na dotaz 4

5 ... se zvláštními požadavky... pro zvláštní použití Tandemový válec OSP-P, ø 10 až 80 mm Válec pro čisté prostory OSP-P, ø 16, 25, 32 mm, certifikováno podle DIN EN SENSOFLEX SFI-plus inkrementální systém měření délek větší zatížitelnost zvětšení vzdáleností podpěr volný výběr zdvihů Konstrukční velikosti ø 10 až 80 mm Délky zdvihů * do 6000 mm Akční síla 3470 N při 8 bar * delší zdvihy na dotaz vhodné pro čisté prostory ISO třída 4 při v m = 0,14 m/s ISO třída 5 při v m = 0,5 m/s kvůli stick-slip efektu vhodný pro pomalý běh do v min = 0,005 m/s bezkontaktně pracující magnetický systém měření délek rozlišení 0,1 mm (volitelně 1 mm) pojezdová rychlost do 10 m/s je vhodný pro téměř každý řídicí a ukazovací přístroj s čítačovým vstupem je vhodný i pro elektrický lineární OSP-E s vřetenem SENSOFLEX SFA analogový systém měření délek volitelně měřené délky do 3000 mm rozlišení do 0,01 mm žádný společně se pohybující přívod energie udržení naměřené hodnoty při výpadku energie Vodicí systémy pro speciální případy použití viz strany Brzdy pro speciální případy použití viz strana 12 5

6 OSP-E: Pohony se zubovým řemenem pro lineární a víceosové použití Vysoké rychlosti, absolutní spolehlivost, precizní pohyb: nejmodernější technika dělá z elektrických lineárních pohonů OSP-E univerzálně použitelný akční prvek Osa ramena OSP-E..BV Ozubeným řemenem poháněná osa ramena OSP-E..BV úspěšně doplňuje spektrum elektrických lineárních pohonů série ORIGA SYSTEM PLUS. Je vhodná zvláště pro vertikální zdvihací pohyby ve víceosých systémech. Konstrukční veličiny ø 20*, 25 mm Délky zdvihů do 1500 mm Akční síla do 1000 N Rychlost do 5 m/s Zrychlení do 20 m/s 2 * termín dodání na dotaz velmi precizní přesnost opakování při současně vysoké dynamice malé pohybující se hmoty vlivem pevně uložené hnací hlavice integrovaná přesná ocelová lišta s kuličkovým vedením zvláště malá oscilace (chvění) vynikající poměr cena/výkon založeno na tržně velmi úspěšné řadě pro těžké zátěže OSP-E..BHD spolehlivé, dynamické vlastnosti chodu, speciálně v kombinacích s převodovkou a AC-servomotory z programu HOERBIGER-ORIGA. Osa ramena OSP-E..BV 6

7 ... s vysokými rychlostmi... pro dynamické pohyby Pohony s ozubeným řemenem pro synchronní protisměrný pohyb Pohony s ozubeným řemenem OSP-E..BHD pro velké zátěže OSP-E..B provedení Bi-Part Lineární pohon OSP-E..BHD pro velké zátěže s integrovaným kuličkovým vedením s integrovaným válečkovým vedením OSP-E..BHD provedení Bi-Part Konstrukční ventily ø Max. akční síla F A Rychlost v max 25, 32, 50 mm do 425 N podle ø a rychlosti 5 m/s podle ø Konstrukční veličiny ø Max. akční síla F A 25, 32, 50 mm do 3120 N podle ø a rychlosti Rychlost v max 5 m/s kuličkové vedení 10 m/s válečkové vedení Délky zdvihů do 5700 mm kuličkové vedení, do 7000 mm válečkové vedení Teplotní rozsah -30 až +80 C Délky zdvihů max mm (max mm provedení BP) Teplotní rozsah -30 do +80 C Pohon se zubovým řemenem OSP-E..B Vodicí systémy pro speciální případy viz strana

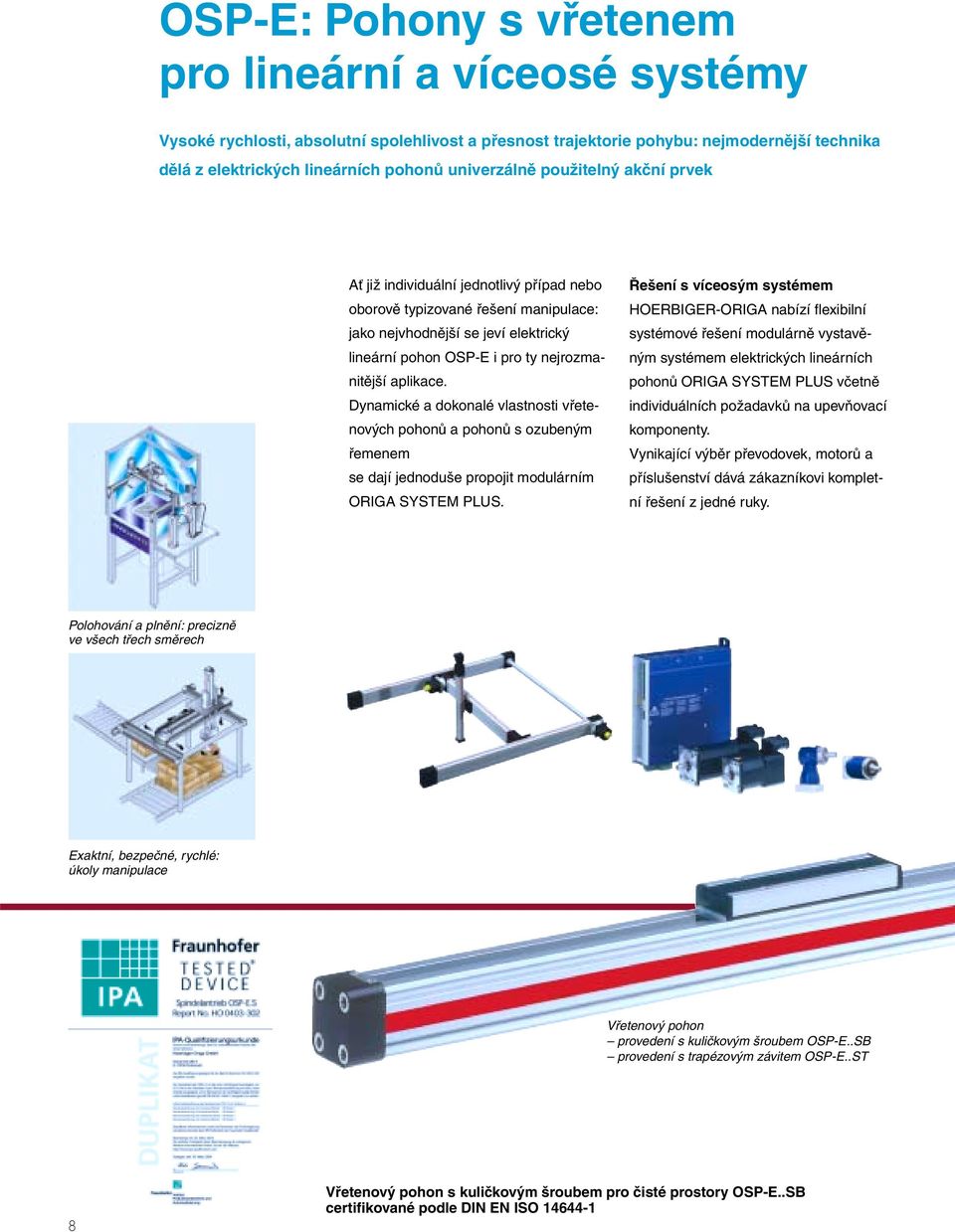

8 OSP-E: Pohony s vřetenem pro lineární a víceosé systémy Vysoké rychlosti, absolutní spolehlivost a přesnost trajektorie pohybu: nejmodernější technika dělá z elektrických lineárních pohonů univerzálně použitelný akční prvek Ať již individuální jednotlivý případ nebo oborově typizované řešení manipulace: jako nejvhodnější se jeví elektrický lineární pohon OSP-E i pro ty nejrozmanitější aplikace. Dynamické a dokonalé vlastnosti vřetenových pohonů a pohonů s ozubeným řemenem se dají jednoduše propojit modulárním ORIGA SYSTEM PLUS. Řešení s víceosým systémem HOERBIGER-ORIGA nabízí fl exibilní systémové řešení modulárně vystavěným systémem elektrických lineárních pohonů ORIGA SYSTEM PLUS včetně individuálních požadavků na upevňovací komponenty. Vynikající výběr převodovek, motorů a příslušenství dává zákazníkovi kompletní řešení z jedné ruky. Polohování a plnění: precizně ve všech třech směrech Exaktní, bezpečné, rychlé: úkoly manipulace Vřetenový pohon provedení s kuličkovým šroubem OSP-E..SB provedení s trapézovým závitem OSP-E..ST 8 Vřetenový pohon s kuličkovým šroubem pro čisté prostory OSP-E..SB certifikované podle DIN EN ISO

9 ... s velkými sílami... pro přesné polohování Vřetenové pohony s unášečem nebo pístnicí Důsledné pokračování modulární konstrukce ORIGA SYSTEM PLUS umožňuje podle požadavků zákazníků použití vřetenových pohonů s unášečem nebo vyjíždějící pístnicí. Tyto varianty vřetenových pohonů splňují všechny potřeby trhu. Vřetenový pohon s trapézovým závitem vysoké akční síly samosvorné vlastnosti velmi klidný chod Vřetenový pohon s pístnicí a zubovým řemenem s kuličkovým šroubem OSP-E..SBR s trapézovým závitem OSP-E..STR Vřetenový pohon s kuličkovým šroubem nejlepší řešení pro precizní polohování vynikající kluzné a provozní vlastnosti vysoké rychlosti Vřetenový pohon s pístnicí s kuličkovým šroubem OSP-E..SBR s trapézovým závitem OSP-E..STR Provedení s kuličkovým šroubem s trpézovým závitem Konstrukční velikost ø 25, 32, 50 mm 25, 32, 50 mm Max. akční síla F A 1200 podle ø a rychlosti 3300 podle ø a rychlosti Rychlost v max 1,25 m/s podle ø 0,125 m/s podle ø Délky zdvihů max. 500 mm max. 500 mm Rozsah teplot -20 až +80 C -20 až +70 C Provedení s kuličkovým šroubem s trapézovým závitem Systém vedení pro speciální případy použití strana Konstrukční velikost ø 25, 32, 50 mm 25, 32, 50 mm Stoupání 5, 10, 25 mm podle ø 4, 6 mm pode ø Max. akční síla F A do 1500 N podle ø a kroutícího momentu pohonu 2500 N podle ø a kroutícího momentu pohonu Rychlost v max max. 1,25 m/s podle ø max. 0,15 m/s podle ø Délky zdvihů do 3200 mm podle ø do 2500 mm podle ø Rozsah teplot -20 až +80 C -20 až +70 C 9

10 Vodicí systémy: maximální flexibilitou k optimální funkčnosti Od válců ORIGA průkopníkovi bezkontaktních lineárních pohonů až po ORIGA SYSTEM PLUS, který umožňuje nejrozmanitější varianty řešení. Příkladná modularita systému umožňuje velkou flexibilitu a zjednodušuje tím konstrukci strojů, servis a údržbu. SLIDELINE cenově výhodné kluzné vedení pro střední zatížení dodává se i v ATEX provedení eloxované hliníkové vedení nastavitelné plastové, kluzné elementy, s nepatrným třením volitelně s aktivní nebo pasivní brzdou volitelně v nerezovém provedení POWERSLIDE kladkové vedení pro velká zatížení a drsné podmínky aplikace eloxované hliníkové vodicí saně s nastavitelnými vodícími kladkami uloženými v dvouřadových kuličkových ložiskách zakalená ocelová vodící lišta různé velikosti vedení mohou být kombinovány se stejnými pohony robustní kryty kladek se stěrkou a mazničkou volitelně nerezové provedení 10 Konstrukční velikost ø Délky zdvihů * Max. zatížení Max. moment ohybu * delší zdvihy na dotaz 16 až 80 mm do 5500 mm do 2500 N do 260 Nm Konstrukční velikost ø Délky zdvihů * Max. zatížení Moment ohybu Rychlost * delší zdvihy na dotaz 16 až 50 mm do 3500 mm do 4000 N do 350 Nm do 3 m/s

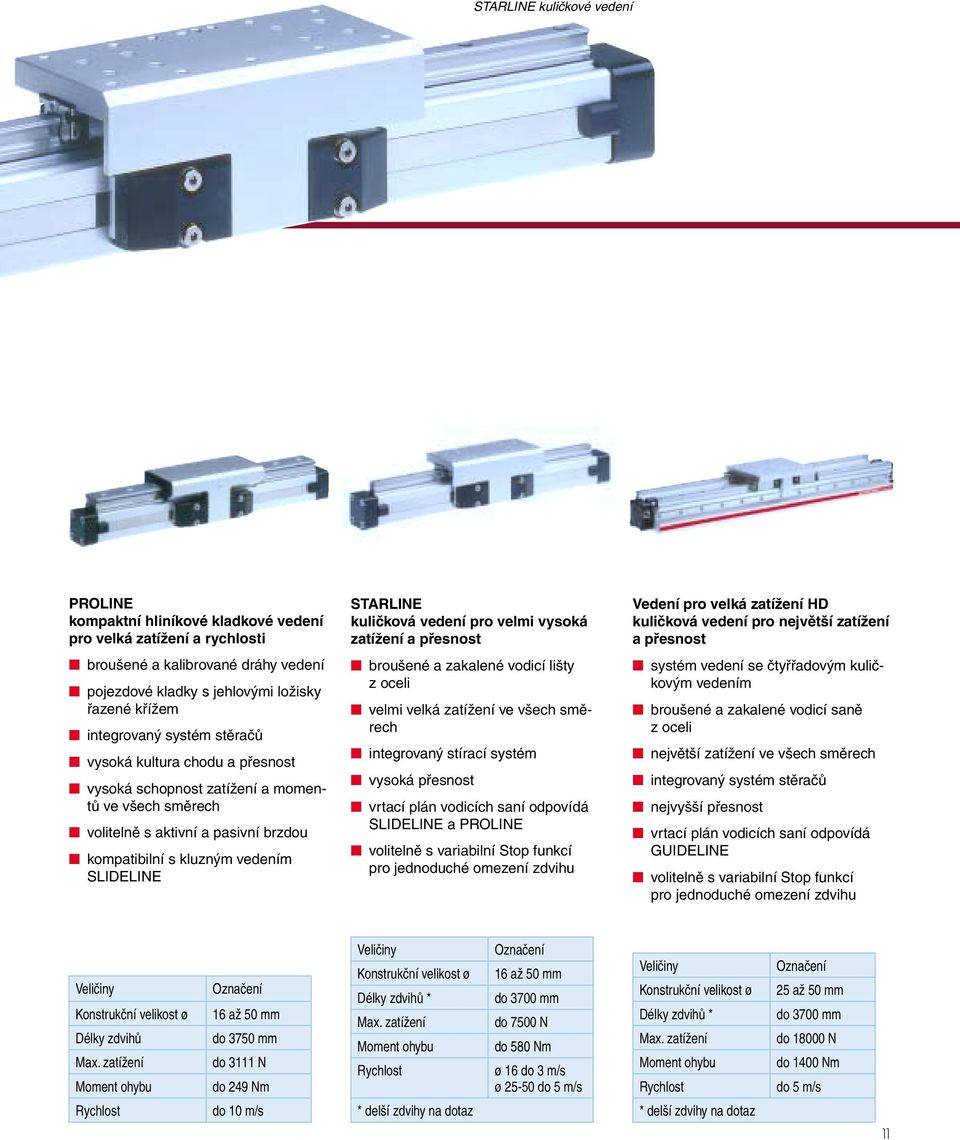

11 STARLINE kuličkové vedení PROLINE kompaktní hliníkové kladkové vedení pro velká zatížení a rychlosti broušené a kalibrované dráhy vedení pojezdové kladky s jehlovými ložisky řazené křížem integrovaný systém stěračů vysoká kultura chodu a přesnost vysoká schopnost zatížení a momentů ve všech směrech volitelně s aktivní a pasivní brzdou kompatibilní s kluzným vedením SLIDELINE STARLINE kuličková vedení pro velmi vysoká zatížení a přesnost broušené a zakalené vodicí lišty z oceli velmi velká zatížení ve všech směrech integrovaný stírací systém vysoká přesnost vrtací plán vodicích saní odpovídá SLIDELINE a PROLINE volitelně s variabilní Stop funkcí pro jednoduché omezení zdvihu Vedení pro velká zatížení HD kuličková vedení pro největší zatížení a přesnost systém vedení se čtyřřadovým kuličkovým vedením broušené a zakalené vodicí saně z oceli největší zatížení ve všech směrech integrovaný systém stěračů nejvyšší přesnost vrtací plán vodicích saní odpovídá GUIDELINE volitelně s variabilní Stop funkcí pro jednoduché omezení zdvihu Konstrukční velikost ø Délky zdvihů Max. zatížení Moment ohybu 16 až 50 mm do 3750 mm do 3111 N do 249 Nm Konstrukční velikost ø Délky zdvihů * Max. zatížení Moment ohybu Rychlost 16 až 50 mm do 3700 mm do 7500 N do 580 Nm ø 16 do 3 m/s ø do 5 m/s Konstrukční velikost ø Délky zdvihů * Max. zatížení Moment ohybu Rychlost 25 až 50 mm do 3700 mm do N do 1400 Nm do 5 m/s Rychlost do 10 m/s * delší zdvihy na dotaz * delší zdvihy na dotaz 11

12 OSP-P: brzdy pro vysoká zatížení a velké brzdné síly Inteligentní modularitou k optimální funkčnosti udržení polohy i při proměnlivé zátěži blokovací funkce při výpadku energie najíždění do mezipoloh je možné jsou vhodné také pro dynamická brzdění z pohybu Integrovaná aktivní brzda pro standardní válce pro válce s kluzným vedením SLI- DELINE pro válce s hliníkovým kladkovým vedením Integrovaná aktivní brzda trubka válce OSP-P těleso brzdy přítlačná deska Integrovaná pasivní brzda pro válce s kluzným vedením SLI- DELINE pro válce s hliníkovým kladkovým vedením PROLINE ovládání brzdy vzduchem navracení brzdy silou pružiny kompletní nerez provedení držení polohy i při proměnlivé zátěži tlaková pružina brzdové obložení připojení píst brzdy vzduchu O-kroužek pro brzdový píst blokovací funkce při výpadku energie ovládání brzdy silou pružiny uvolnění brzdy tlakem najíždění do mezipoloh je možné Integrovaná pasivní brzda sada pružin pro nejvyšší brzdné síly brzdový píst Konstrukční velikost ø 25 až 80 mm Konstrukční velikost ø 25 až 80 mm Max. brzdící síla do 4000 N při 6 bar Max. brzdící síla do 2900 N Plocha brzdy suchá Provozní tlak 4,5 až 8 bar brzdové obložení pro dlouhou životnost odolné proti opotřebení s kluzným vedením pro střední zatížení a momenty nebo kladkové vedení pro vysoká zatížení a rychlosti 12

13 ORIGA SYTEM PLUS Makro komponenty a systémová řešení Bezpístnicové válce OSP-P jsou ideální nosný základ pro optimalizaci výkonu komponent a systémů. Vaše výhoda je v inteligentním spojení různých zákaznických funkcí s kompaktními a cenově výhodnými konstrukcemi. Systém pro ovládání dveří jako kompletní montážní jednotka sestávající z pohonu s integrovanou řídicí a bezpečnostní funkcí nasazenou v lokomotivě VT612. Makro jednotka aplikovaná ve strojích pro vyfukování výrobků z umělé hmoty tvarovky umělohmotných lahví. Pohon pohybuje plnicími hrdly, které vyfukují za velkého tlaku (40 bar) PET lahve. Pneumatický válec pro čistý prostor pro použití v čistém prostředí je vybaven málo opotřebitelnými komponentami. Pomocí vnitřního vakuového systému jsou částečky z prostoru odsávány. Válec s ventilovou technikou je nasazen také pro otevírání venkovních dveří v ICN vlacích. Elektrický lineární pohon pro velká zatížení pro manipulátory a balicí stroje, pro betonárky a výrobu dlaždic. Lineární pohon pro čištění válců při výrobě plechů, fi lmů, papíru, tiskárnách a úpravnách povrchů. Jednotka pro přesmykování je používána jako výhybka pro rozdělování balíků na dopravnících např. na letištích. 3D tříosý systém s lineárním elektrickým pohonem pro velké zátěže aplikovaný v měřicích zařízeních s rozličnými postupy skenování a měření. 13
