SIMARIS design 4.0 basic Nástroj pro podporu projektování
|
|
- Jakub Mareš
- před 6 lety
- Počet zobrazení:
Transkript
1 Nástroj pro podporu projektování Totally Automation Integrated and Power Drives TM
2 Proč ztrácet čas výpočty? Protože za výsledky své práce neseme odpovědnost!!! 2007, Chart 2
3 Co je přínosem kvalitního projektu? Náklady při klasickém projektování Náklady při projektování se softwarovou podporou Možnosti optimalizace PROJEKT MONTÁŽ PROVOZ 2007, Chart 3
4 Co je SIMARIS design? je nástroj pro dimenzování sítí nízkého napětí v obytných, komerčních a průmyslových objektech. S tímto nástrojem můžete dimenzovat sítě s minimálním počtem ručně zadávaných údajů - - od transformátoru vn / nn, až po poslední zásuvkový vývod. 2007, Chart 4
5 Použitelnost programu SIMARIS design Administrativní/ kancelářské budovy Nádraží Hotely Nákupní centra Letiště Nemocnice Veletrhy / výstavní haly Tunely Průmyslové objekty a technologie 2007, Chart 5
6 pomocí programu Totally Integrated Power TM Napájení Spojení mezi rozváděči Napájení koncových vývodů Zátěž Napájecí uzel Přenos energie kabel, přípojnice Napájený uzel Výpočet zkratových poměrů Řešení ochrany před přetížením Řešení ochrany před úrazem Výpočet úbytků napětí Řešení otázek záložní ochrany a nebo zajištění selektivity Rychlý a efektivní výběr a dimenzování komponent sítě 2007, Chart 6
7 použití programu (1) Totally Integrated Power TM EASY SNADNO, protože elektrická síť může být dimenzována automaticky s minimálním počtem ručně zadaných údajů Uživatelsky příjemná práce s programem Není potřebná detailní znalost použitých produktů a systémů Snadné zadání změn a úprav v průběhu projektování a i v průběhu realizace Komplexní export výsledků: detailní seznam přístrojů, vypínací charakteristiky a schémata sítě v několika formátech (RTF, PDF and DXF) , Chart 7
8 použití programu (2) Totally Integrated Power TM FAST RYCHLE, protože konečné výsledky jsou k dispozici ihned Rychlé a spolehlivé provedení komplexních výpočtů Rychlá úprava s ohledem na změnu nebo rozšíření elektrické sítě Rychlý automatický výběr a efektivní dimenzování přístrojů a kabelů Integrovaná databáze s potřebnými údaji přístrojů , Chart 8
9 použití programu (3) Totally Integrated Power TM SAFE BEZPEČNĚ, protože... dimenzování probíhá v souladu s technickými pravidly a požadavky norem IEC, EN a ČSN Automatické ověření projektu a jeho výsledků za současné signalizace porušení pravidel a požadavků norem Zobrazení vypínacích charakteristik použitých přístrojů pro řešení otázek selektivity Možnost ručního nastavení parametrů spouští jistících přístrojů, řešení základních podmínek kompenzace sítě nn Spolehlivé a ověřitelné výsledky , Chart 9
10 Přehled základních vlastností 2007, Chart 10

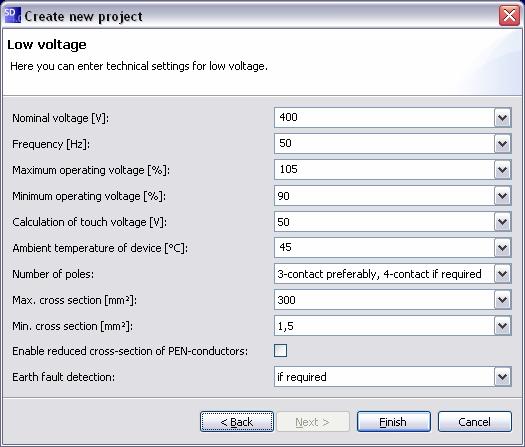

11 Nastavení programu Všechna potřebná, základní nastavení parametrů sítí vn a nn mohou být provedena pouze ve dvou krocích Mohou být snadno a kdykoli upravena v průběhu práce na projektu 2007, Chart 11
12 Jazykové verze a národní požadavky norem Totally Integrated Power TM Snadné nastavení jazykové verze a národních požadavků. Čeština je na instalačním disku. Můžete používat více jazykových verzí. 2007, Chart 12

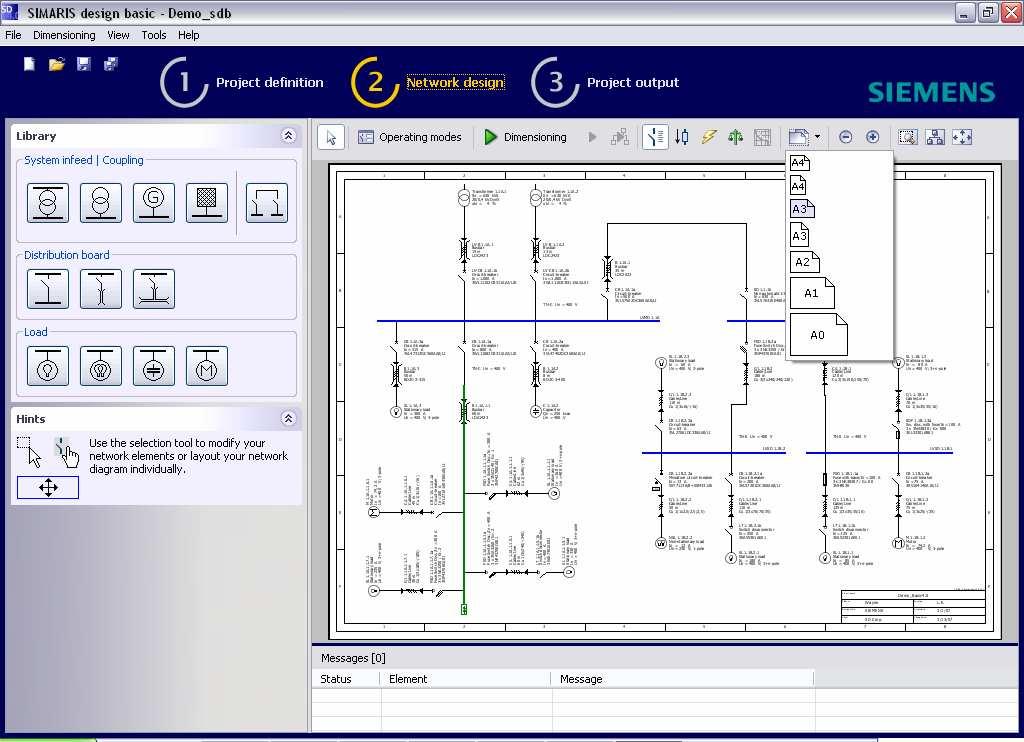

13 Ovládání programu Komfortní grafický editor umožňuje snadnou tvorbu projektu a ovládání funkcí Přehledné schéma sítě se snadným ovládáním a sestavami výsledků Snadné modifikace sítě přidáním nebo mazáním prvků s použitím databáze a možností úpravy parametrů. 2007, Chart 13

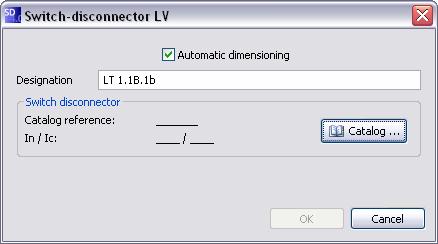

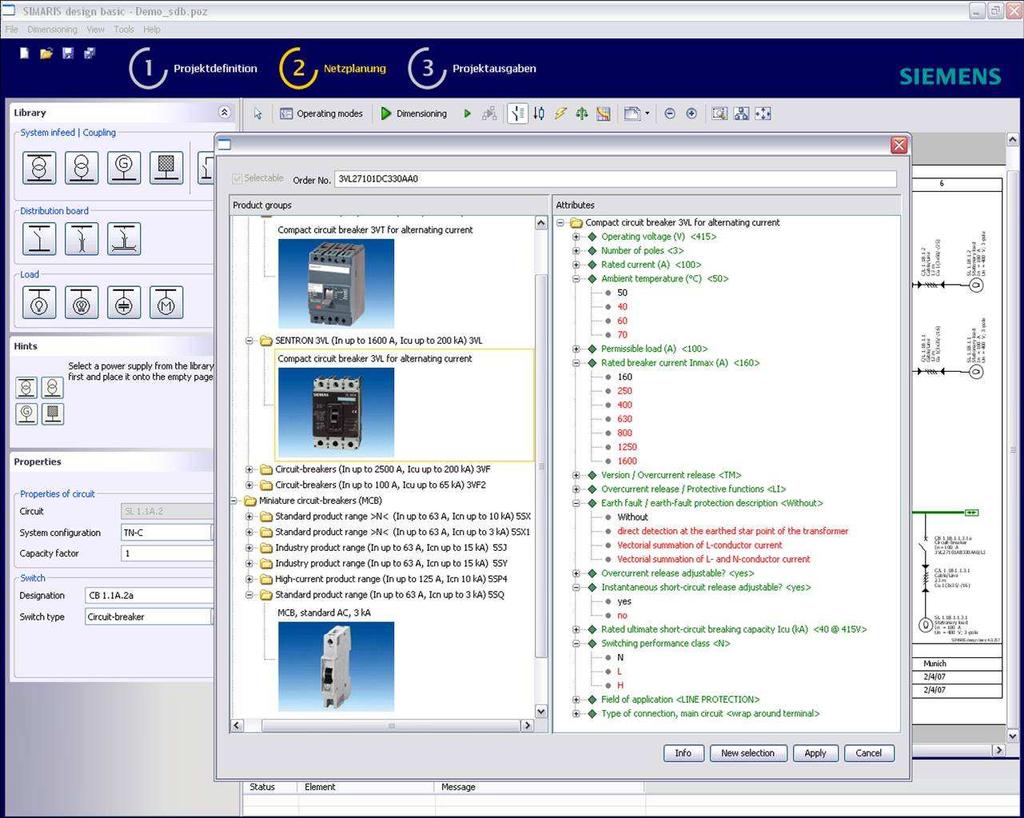

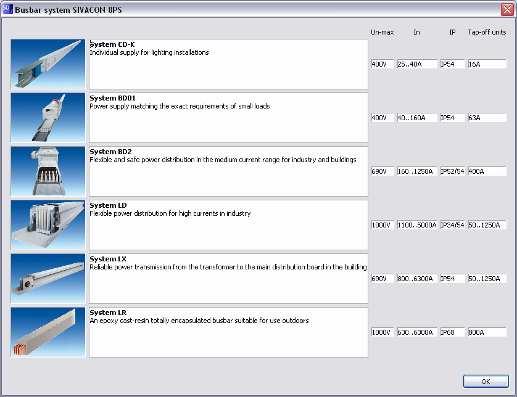

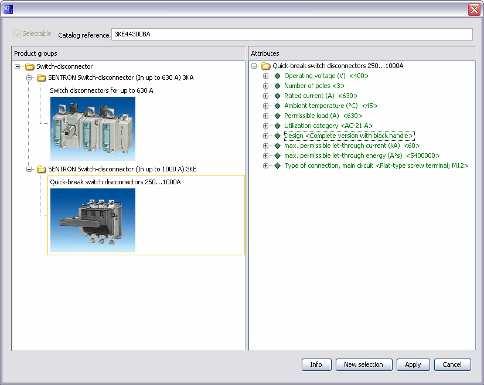

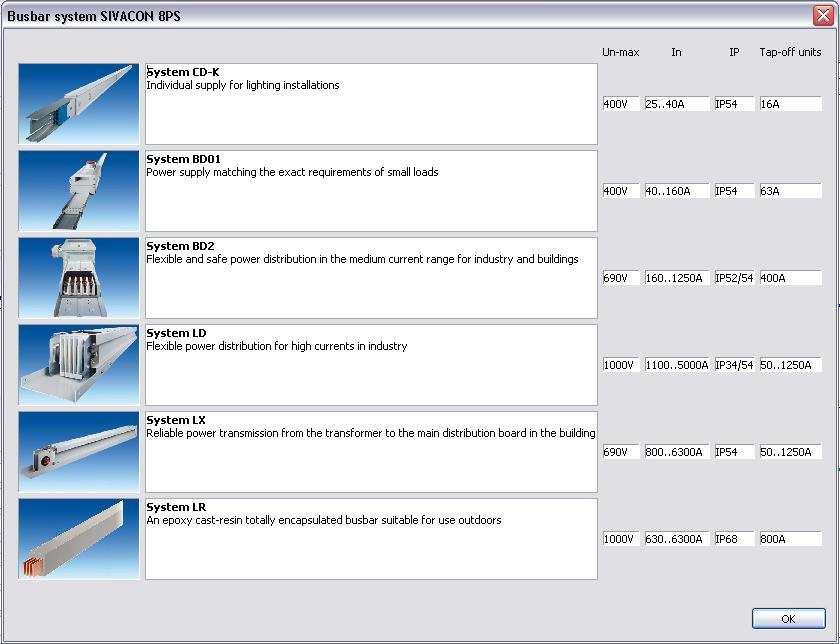

14 Výběr přístrojů Features Integration of switch disconnectors and busbar trunking systems with tap-off units (for power distribution) Program umožňuje automatický nebo ruční výběr přístrojů Výběr odpínačů a přípojnicových systému s vývodními jednotkami (pro rozvod energie) 2007, Chart 14
15 Informace o přístrojích a požadavcích norem Totally Integrated Power TM Program umožňuje náhled na potřebné doplňkové informace. Nemusíte listovat v katalozích a ani normách 2007, Chart 15

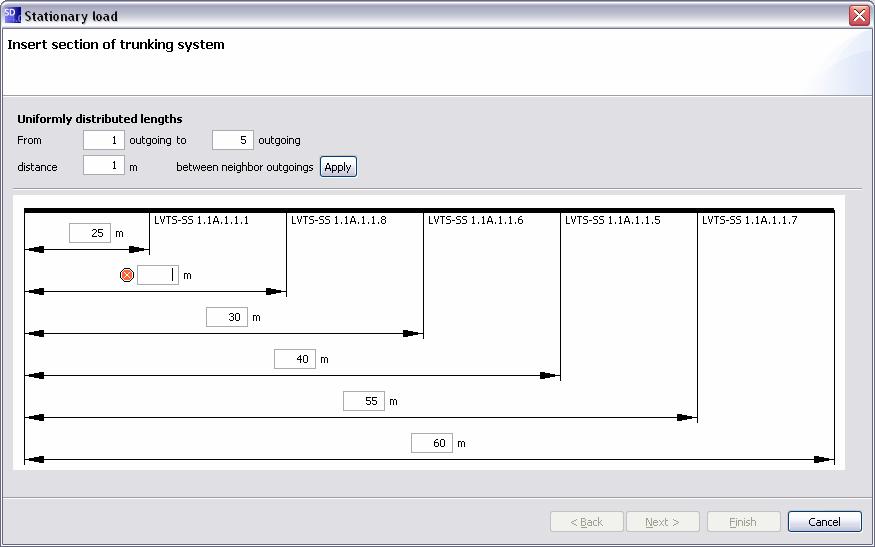

16 Nastavení provozních stavů napájení Možnost nastavení různých provozních stavů napájení Výpočet sítě a výběr přístrojů bere ohled na všechny zadané provozní stavy. Není problém řešit podmínky nouzového napájení. 2007, Chart 16

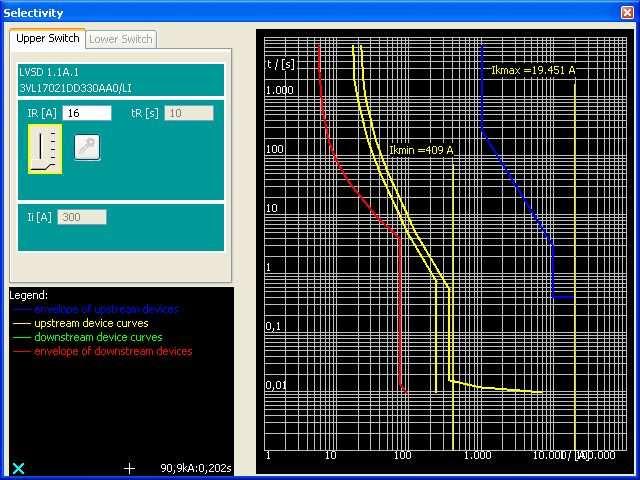

17 Selektivita Optické řešení selektivity pro každý proudový okruh využívající vypínací charakteristiky přístrojů s možností nastavení parametrů spouští 2007, Chart 17

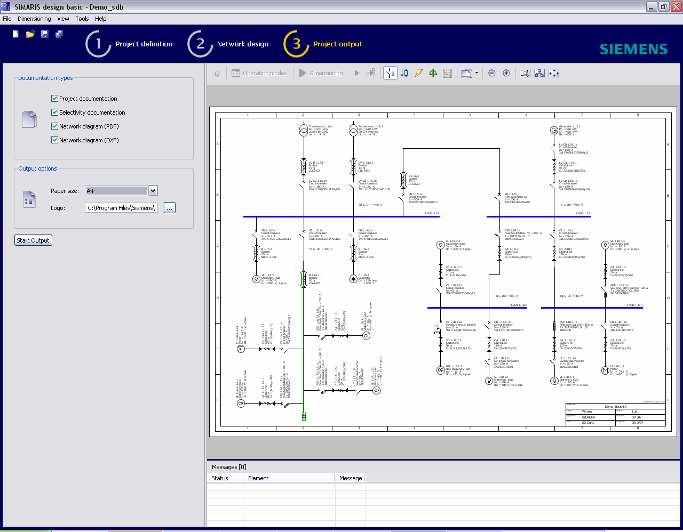

18 Export výsledů Můžete volit: popis projektu, podrobný seznam přístrojů s parametry, vypínací charakteristiky a jednopólová schémata sítě ve formátech (RTF, PDF and DXF) 2007, Chart 18

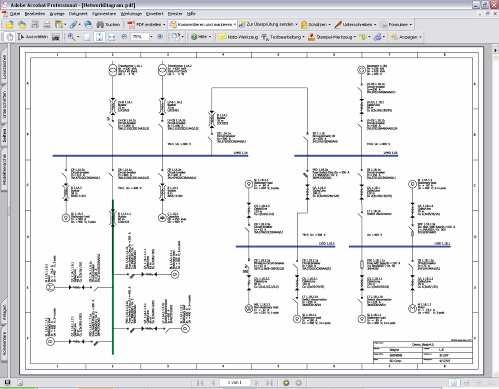

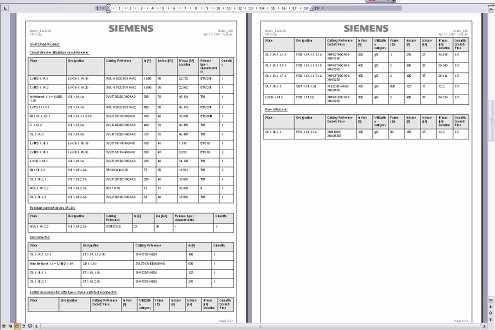

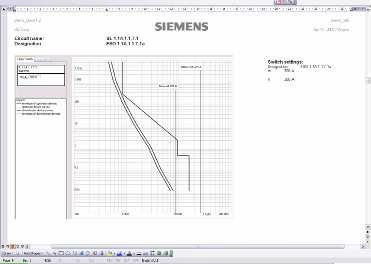

19 Náhled výsledků pro tisk a export Schéma sítě Vypínací charakteristiky Seznam přístrojů Popis projektu 2007, Chart 19

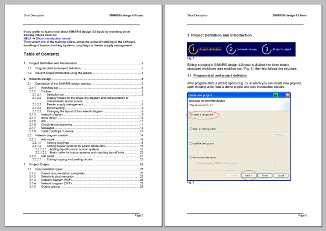

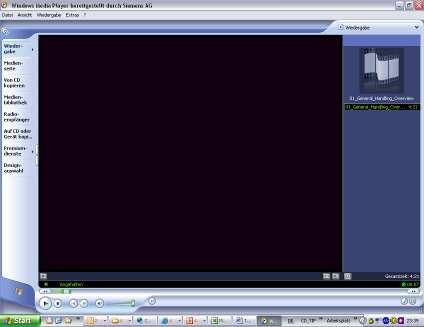

20 Screen recordings and helpfile Úvodní video pro snadný start práce s programem General Handling Overview Handling of Couplings Handling of Busbar Trunking Systems Handling of Feeder Supply Management Zatím pouze v angličtině Help 2007, Chart 20

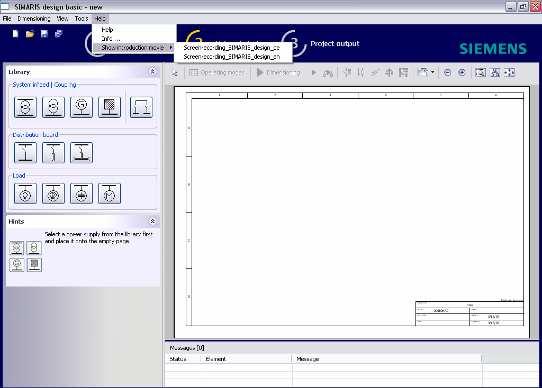

21 Kde mohu najít vstupní video? Help Úvodní okno 2007, Chart 21
22 Užitečné rady pro práci s programem 2007, Chart 22

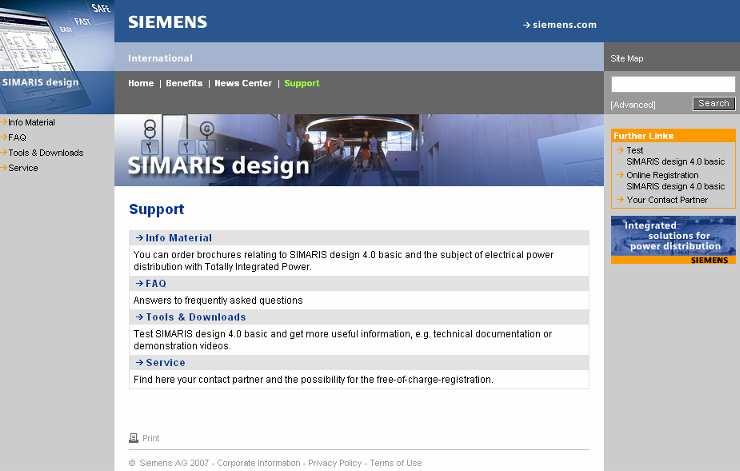

23 Support: Podívejte se na homepage , Chart 23

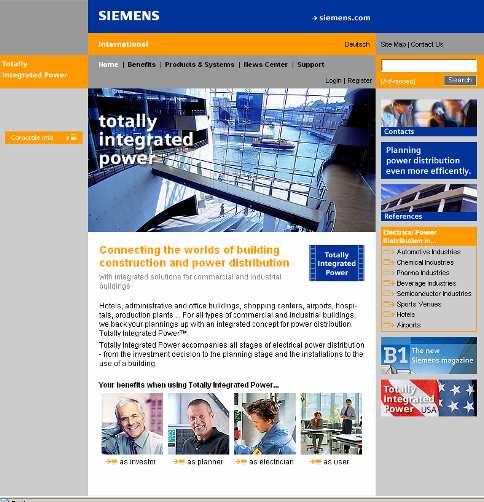

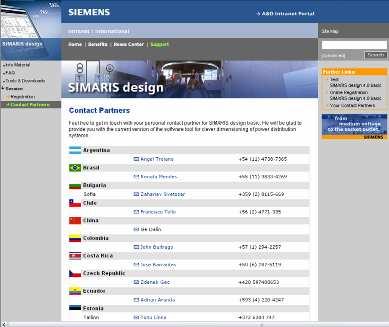

24 Homepage: Další informace Kontakty na regionální zástupce Možnost downloadu programu 2007, Chart 24
25 Bezplatná registrace Link na homepage 2007, Chart 25

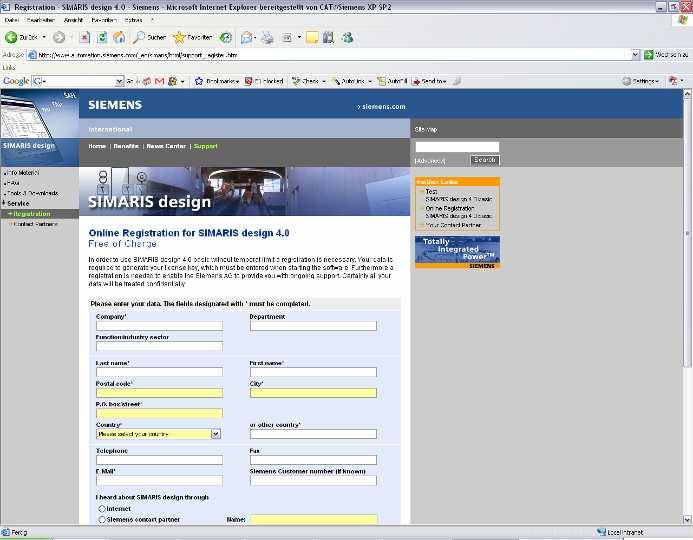

26 Registrační formulář Licenční klíč Vám bude zaslán em 2007, Chart 26
27 Děkuji za Vaši pozornost a přeji příjemnou práci s programem! 2007, Chart 27
28 TIP na internetu Totally Integrated Power TM 2007, Chart 28
