1 Schrack Design 2.0 Komfortní správa rozváděčů NOVINKA: PRŮBĚŽNÝ VÝPOČET OTEPLENÍ

2 Co je Schrack Design? NOVINKA: VENTILAČNÍ SYSTÉMY Schrack Design je softwarový nástroj, který Vám pomůže snadno a spolehlivě navrhnout elektrické rozváděče nízkého napětí podle aktuálních norem ČSN EN , -2, -3 a IEC 890+A1. Součástí programu je rozsáhlá produktová databáze komponentů Schrack Technik (jističe, chrániče, skříně pro rozváděče, ), která je pravidelně aktualizovaná. Nově je možné přidávat i ventilační jednotky, kdy výpočet zohledňuje jejich vliv na vnitřní oteplení rozváděče.

3 VÝHODY A PŘEDNOSTI SOFTWARU 100% ZDARMA Projektování podle ČSN EN Kompletní průvodní dokumentace v češtině Jednoduchý návrh až po objednání rozváděče KOMPLETNÍ NÁVRH PODLE NOREM ČSN IEC 890+A1 A ČSN ,-2,-3 Tepelný výkon vyzářený vybaveným rozváděčem závisí na několika faktorech: na velikosti skříně, na přístrojovém vybavení, na typu umístění rozváděče (nástěnné, zapuštěné, do výklenku ), na vnějších faktorech např. okolní teplota, druhu zatížení, apod. Podrobné informace o vlivu okolní teploty jsou k dispozici v normě IEC 890+A1. Výrobce rozváděče je povinen požadavky a standardy uvedené ve výše citovaných normách splnit!

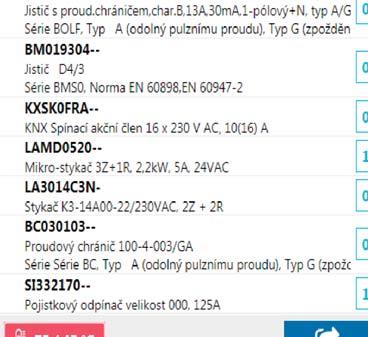

4 Přehled funkcí Schrack Design Profesionální dokumentace v češtině Pomocí správné dokumentace lze složení a údržbu rozváděče provést efektivně. Tisk typového štítku NOVINKA Pomocí funkce tisku je možné vytisknout typový štítek z Vašeho projektu a potom jej nalepit na rozváděč. Výběr produktů a komponent V databázi Schrack najdete více než výrobků pro samotný návrh rozváděče. Program umožňuje též přidávání vlastních komponent. Průběžný výpočet oteplení NOVINKA Maximální teplota v rozváděči se při navrhování vždy zobrazuje průběžně. Výpočet se provádí podle IEC 890+A1. Při překročení přípustné mezní hodnoty teploty se zobrazí varování a uživatel je tak informován o nutnosti úpravy řešení. Tvorba kusovníku NOVINKA S pomocí kusovníku můžete navrhovat jeden nebo i více rozváděčů a pomocí pár kliknutí lze výrobky jak přidávat, tak i měnit za jiné.

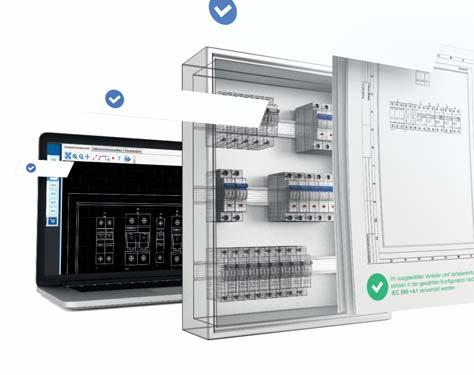

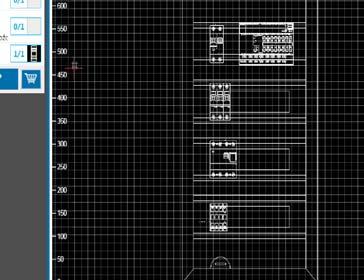

5 Vytvoření schémat zapojení a čelního pohledu Zcela jednoduše můžete vytvořit čelní pohled na projekt a navrhnout schéma zapojení. Aktuální data Díky pravidelným aktualizacím budete mít k dispozici vždy aktuální produktová data Schrack. Ventilace NOVINKA Jestliže je překročena maximální přípustná teplota ve skříni, je možné přidat do projektu ventilační systém. Chlazení se v kalkulaci vypočítává automaticky. Objednávka Pouhým kliknutím na nákupní košík přesunete veškeré zboží z projektu do košíku. Zde si ještě jednou můžete zkontrolovat objednávku a odeslat ji. Strukturovaná tvorba návrhu Symboly schémat zapojení lze snadno a fl exibilně editovat. Je tak možné popsat každý kontakt a umístit jej individuálně, čímž se můžete vyvarovat překřížení linek.

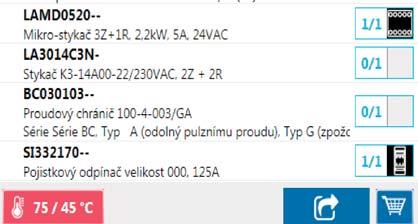

6 Schrack Design 2.0 detailně 75 /40 C Průběžný výpočet oteplení Pomocí výpočtu oteplení vidíte okamžitě, zda je rozváděč v souladu s normou ČSN EN 61439, nebo zda je eventuálně nutný ventilační systém. Ventilační jednotky Pokud odvod tepla skříně nestačí, aby byla teplota v rozváděči pod maximálně povolenou, může pomoci ventilační systém. Schrack Design Vám automaticky doporučí vhodné ventilační jednotky a přidá je do výpočtu. Průvodní dokumentace a protokol Kliknutím na ikonu Tisk se vytiskne požadovaná dokumentace: titulní list, kusovník, čelní pohled, troj- a jednopólové schéma zapojení, protokol výpočtu oteplení a typový štítek. Tisk typového štítku Vytiskněte si typový štítek přímo z Schrack Design. Štítek byl vytvořen v souladu s návrhem.

7 NOVINKA Jednoduché kroky Vás dovedou k rozváděči v souladu s normou 1 Definování rámcových podmínek Zde můžete ještě jednou ověřit a zpracovávat všechny informace o skříni a data o prostředí. 2 Úprava přípojnic Zde můžete přidávat přípojnice nebo upravovat již vybrané, čímž se změní hodnota ztrátového výkonu. 3 Ventilační systémy Jestliže teplota ve skříni dále přesahuje přípustné limity, můžete v tomto kroku přidat ventilační systém, který automaticky upraví kalkulaci. DALŠÍ NOVÉ FUNKCE Topné těleso Jestliže je okolní teplota nižší než +15 C, doporučí Vám Schrack Design ohřev rozváděče k zamezení tvorby kondenzátu. Rozšířené funkce schématu zapojení Editováním jednotlivých symbolů je možné přiřadit individuální pojmenování. Automatická tvorba bodů a spojení linií účinně pomohou při návrhu. Nahrazení produktů Použili jste špatný díl? Žádný problém, jednoduchým příkazem Nahradit výrobek se produkt vymění za několik sekund.

8 6 kroků ke správnému normovanému rozváděči DOKUMENTACE Výběr komponent V SOULADU S NORMAMI Průběžný výpočet oteplení NÁVRH Tvorba plánů složení a schémat elektrického zapojení Tisk dokumentace Export výrobků přímo do nákupního košíku 100% ZDARMA Objednání produktů v eshopu Schrack Technik K DISPOZICI KE STAŽENÍ: Windows: Vista Schrack Technik: Váš kompetentní partner! Již celá desetiletí se profi lujeme jako kompetentní partner v elektrotechnice pro všechny zákazníky v oblasti nízkého napětí. Našimi piliři jsou produkty a poradenství v oblasti energie, průmyslu, datové techniky, záložních zdrojů, budov, svítidel a fotovoltaiky. V naší fi remní kultuře klademe důraz na zákaznický servis a prioritu má i stálý vývoj našich produktů. Díky vysoké kvalitně našich produktů a za silné zákaznické podpory pečujeme o naše zákazníky a to díky našim obchodníkům nebo přímo poskytujeme podporu prodeje z našich poboček a Schrack Store a to za použití nejmodernějších technologií. P-DESIG7CZ
