1 This is a photographic template your photograph should fit precisely within this rectangle. E-Config CAD-data Návod na použití 2017 Eaton Corporation. All rights reserved.

2 Obsah: Bloky se schematickými značkami přístrojů Eaton, určené pro kreslení schémat zapojení (jednopólových i vícepólových). Datový formát DWG pro AutoCAD verze 2010 a vyšší (a další alternativní CAD systémy, které pracují s tímto formátem: BricsCAD, Zwcad, GstarCAD, ). Datový formát DXF obecný formát pro CAD systémy. Výběr ze sortimentu výrobků Eaton: Instalační přístroje (jističe, chrániče, ostatní, ) Kompaktní výkonové jističe (BZM, LZM, NZM (kromě NZM3 4-pól)), Pojistkové systémy (válcové pojistky C, D, nožové pojistky NH). Výběr značky = výběr výrobku, předvyplněno typové označení, objednací číslo. Cílové skupina uživatelů: Jednotlivci, malé projekční firmy; Zaměření: silnoproudé instalace, rezidenční projekty; Kreslení převážně jednopólových schémat zapojení; Kreslení schémat v obecném CAD systému (a to i v základní low cost verzi); Pro kreslení schémat nejsou využívány profesní nadstavby Eaton Corporation. All rights reserved. 2

3 Instalace: Stáhněte instalační soubor z webu a uložte ho do pomocného adresáře na pevný disk. Spusťte stažený instalační soubor. Instalujte do předvolené cílové složky. Můžete použít i jiný cílový adresář (složku), ale počet znaků musí být menší nebo stejný (pokud použijete delší název adresáře (složky), nemusí se archiv rozbalit kompletně). Instalace DWG zabere cca 0.6GB. Instalace DXF zabere cca 3.4GB. Klikněte na tlačítko 'Instalovat. Vyčkejte dokončení instalace (v závislosti na výkonu počítače cca 3-5min). Instalujte do předvolené cílové složky Eaton Corporation. All rights reserved. 3

4 Spusťte CAD systém používaný pro kreslení schémat zapojení (zde BricsCAD). Otevřete výkres s projektem obsahující schéma zapojení Eaton Corporation. All rights reserved. 4

5 Použijte funkci pro vložení bloku (obvykle VLOŽIT, VLOŽIT BLOK = INSERT) Eaton Corporation. All rights reserved. 5

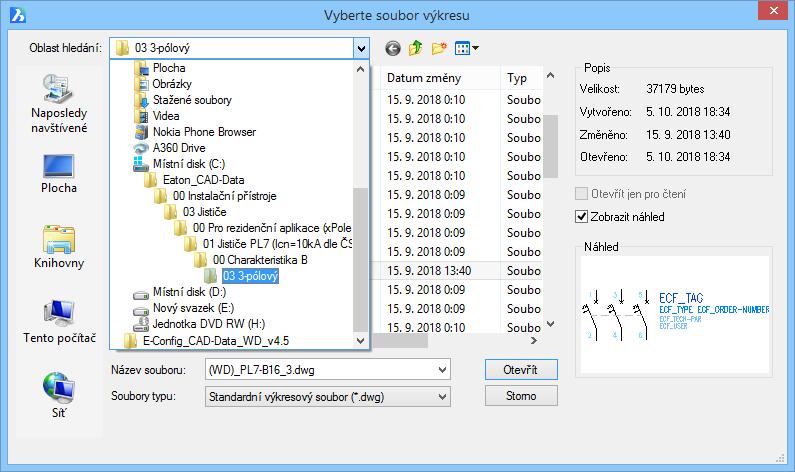

6 Vyberte výrobek, jehož schématickou značku chcete vložit (např. modulární jistič řada PL7 (Icn=10kA), char B, 3-pólový, 16A) Struktura adresářů (složek) je shodná se stromem se strukturou databáze v programu E-Config Eaton Corporation. All rights reserved. 6

7 Vyberte výrobek, jehož schématickou značku chcete vložit (např. modulární jistič řada PL7 (Icn=10kA), char B, 3-pólový, 16A) Názvy souborů začínající (WD)_... jsou určeny pro vícepólové kreslení. Za předponou následuje typové označení výrobku. Názvy souborů začínající (WD1P)_... jsou určeny pro jednopólové kreslení. Za předponou následuje typové označení výrobku. V našem příkladu: (WD1P)_PL7-B16_3.dwg (znak lomítko / je nahrazeno podtržením _) Eaton Corporation. All rights reserved. 7

8 Klikněte bod vložení značky ve výkrese schématu zapojení Eaton Corporation. All rights reserved. 8

9 Upravte hodnoty otevřených atributů (projekční označení, uživatelský text (popis obvodu, nebo nastavení spouště výkonového jističe, ), technické parametry). Poznámka: dialogový panel se zobrazí pouze v případě, že systémová proměnná ATTDIA=1; pokud ATTDIA=0 je nutno zadávat hodnoty atributů v příkazovém řádku; podrobněji viz nápověda k programu BricsCAD, AutoCAD, Atributy typové označení a objednací číslo nelze editovat Eaton Corporation. All rights reserved. 9

10 Pro vložení další značky stejného výrobku použijte funkci pro kopírování. Pro vložení značky jiného výrobku použijte opět funkci pro vložení bloku do výkresu. Editace hodnot otevřených atributů: 2x klikněte na značku přístroje Eaton Corporation. All rights reserved. 10

11 Pro kompaktní výkonové jističe v odnímatelném / výsuvném provedení je vždy vkládána sestava jistič + základna. Jistič v odnímatelném provedení Základna odnímatelného provedení Upřesnění nastavení spouště výkonového jističe zadáno uživatelem (uživatelsky definovaný text) Eaton Corporation. All rights reserved. 11

12 Pro pojistkové systémy jsou k dispozici jak prázdné pojistkové odpínače (proud a charakteristiku pojistky doplní uživatel) tak předdefinované sestavy s pojistkou. Pojistkový odpínač Pojistková vložka Prázdný odpínač Sestava s pojistkou Eaton Corporation. All rights reserved. 12

13 Typová označení výrobků Eaton lze snadno skrýt "zhasnutím" (OFF) nebo "zmrazením" (FREEZE) příslušné hladiny: Eaton Corporation. All rights reserved. 13

14 Hodnoty z atributů lze exportovat pomocí funkce ATTEXT datového souboru. Soubor lze importovat např. do Excelu. Takto lze rychle vytvořit seznam materiálu obsažený ve schématu zapojení (pouze AutoCAD). Šablona pro export soubor ATTEXT_Template.txt je součástí instalace. Exportováno též objednací číslo výrobku uložené ve skrytém atributu Eaton Corporation. All rights reserved

15 V některých základních případech lze využít šablonu obsahující rámeček, razítko, sběrnice a některé další užitečné bloky Eaton Corporation. All rights reserved. 15

16 Použití šablony je stejné jako v případě značek: Spusťte CAD systém používaný pro kreslení schémat zapojení. Otevřete výkres s projektem, nebo aktivujte nový výkres. Použijte funkci pro vložení bloku (obvykle VLOŽIT, VLOŽIT BLOK = INSERT) Vyberte soubor obsahující blok se šablonou: E-Config_Template-1P-A3-CZ.dwg jednopólové kreslení, formát A3 E-Config_Template-3P-A3-CZ.dwg vícepólové kreslení, formát A3 Klikněte bod vložení ve výkrese. Zadejte hodnoty atributů (údaje v popisovém poli) Eaton Corporation. All rights reserved. 16

17 Software Eaton pro podporu projektování Sada programů pro podporu projektování jednotlivých produktových skupin: PAVOUK, E-Config, CAD-Data, M-VN Programy k dispozici na Internetu. Programy poskytovány bezplatně. Licence poskytovány na časově omezenou dobu (aktualizace programů a databází). K dispozici elektronické verze manuálů + technická podpora. Bližší informace získáte na adrese: Eaton Elektrotechnika s.r.o. Třebovská 480, Ústí nad Orlicí, tel.: Komárovská 2406, Praha 9, tel.: Technická podpora: podporacz@eaton.com Eaton Corporation. All rights reserved. 17
