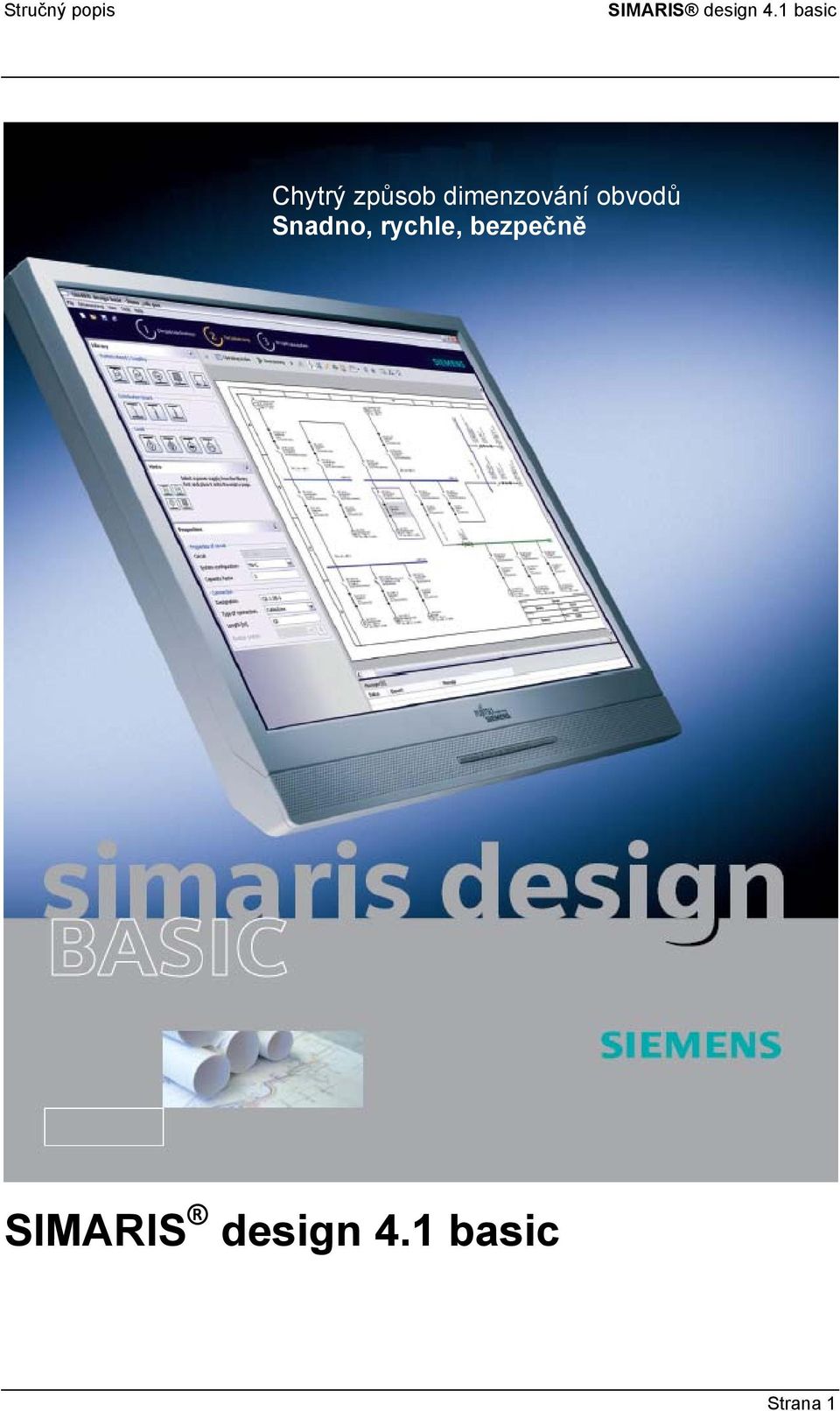

1 Chytrý způsob dimenzování obvodů Snadno, rychle, bezpečně SIMARIS design 4.1 basic Strana 1

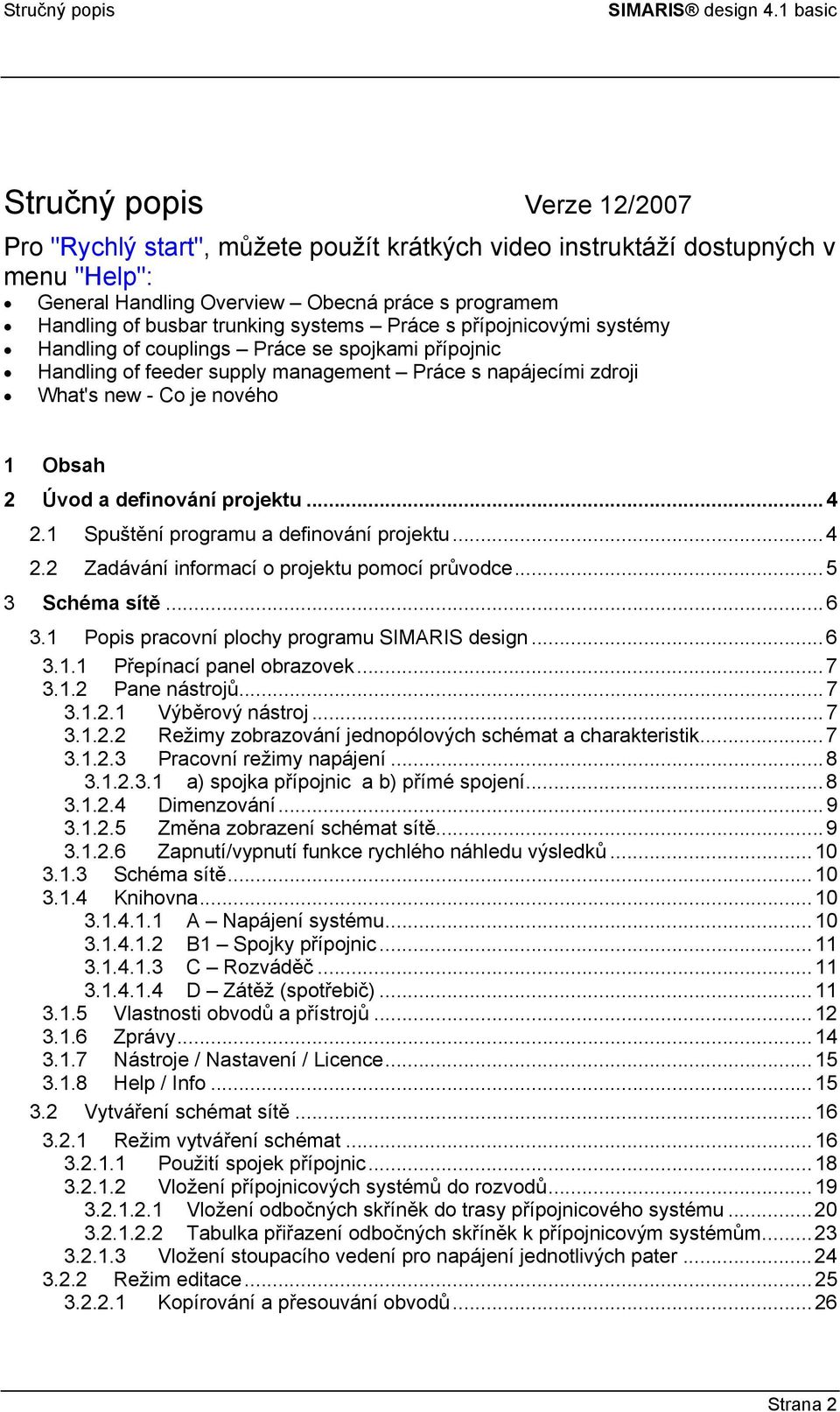

2 Stručný popis Verze 12/2007 Pro "Rychlý start", můžete použít krátkých video instruktáží dostupných v menu "Help": General Handling Overview Obecná práce s programem Handling of busbar trunking systems Práce s přípojnicovými systémy Handling of couplings Práce se spojkami přípojnic Handling of feeder supply management Práce s napájecími zdroji What's new - Co je nového 1 Obsah 2 Úvod a definování projektu Spuštění programu a definování projektu Zadávání informací o projektu pomocí průvodce Schéma sítě Popis pracovní plochy programu SIMARIS design Přepínací panel obrazovek Pane nástrojů Výběrový nástroj Režimy zobrazování jednopólových schémat a charakteristik Pracovní režimy napájení a) spojka přípojnic a b) přímé spojení Dimenzování Změna zobrazení schémat sítě Zapnutí/vypnutí funkce rychlého náhledu výsledků Schéma sítě Knihovna A Napájení systému B1 Spojky přípojnic C Rozváděč D Zátěž (spotřebič) Vlastnosti obvodů a přístrojů Zprávy Nástroje / Nastavení / Licence Help / Info Vytváření schémat sítě Režim vytváření schémat Použití spojek přípojnic Vložení přípojnicových systémů do rozvodů Vložení odbočných skříněk do trasy přípojnicového systému Tabulka přiřazení odbočných skříněk k přípojnicovým systémům Vložení stoupacího vedení pro napájení jednotlivých pater Režim editace Kopírování a přesouvání obvodů...26 Strana 2

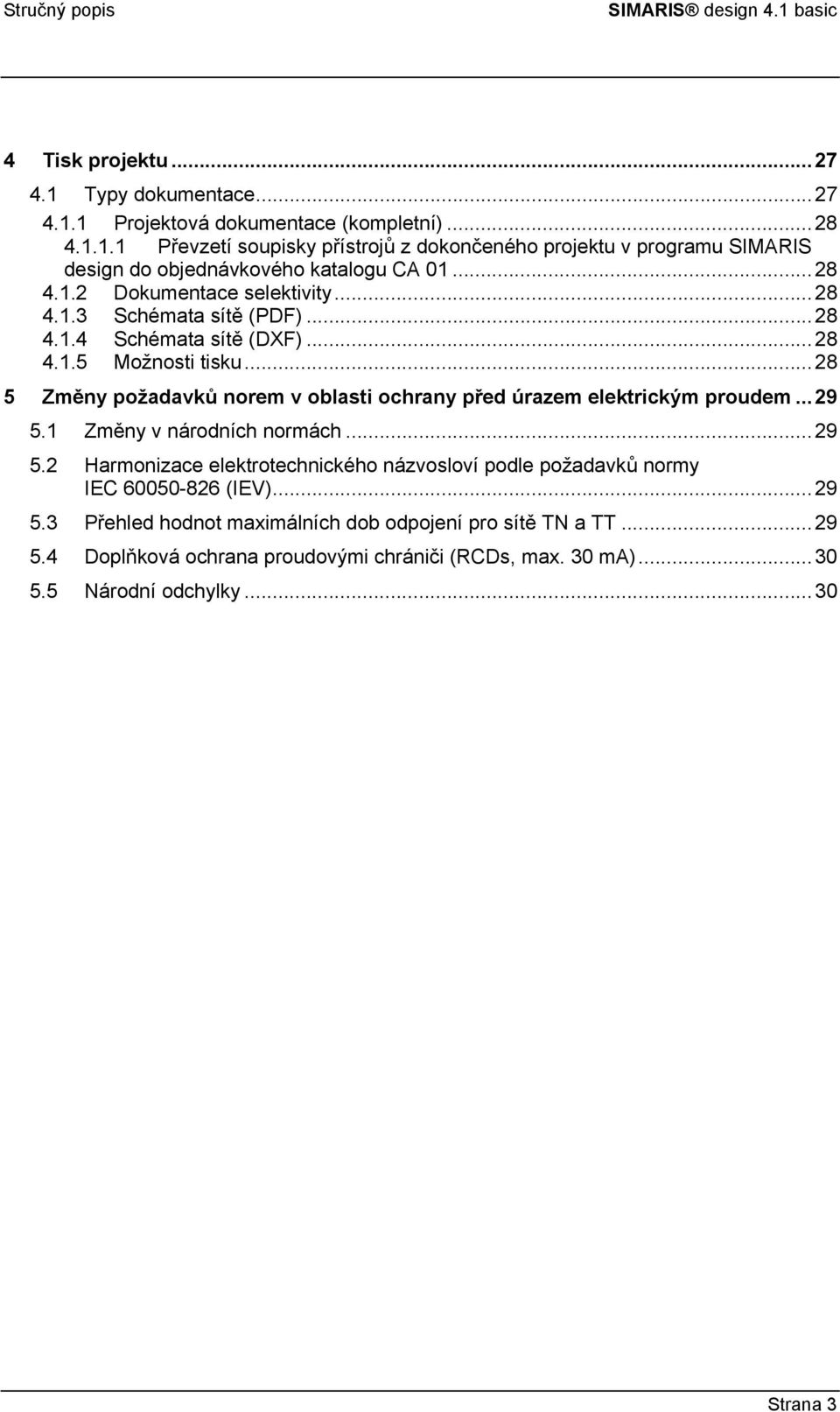

3 4 Tisk projektu Typy dokumentace Projektová dokumentace (kompletní) Převzetí soupisky přístrojů z dokončeného projektu v programu SIMARIS design do objednávkového katalogu CA Dokumentace selektivity Schémata sítě (PDF) Schémata sítě (DXF) Možnosti tisku Změny požadavků norem v oblasti ochrany před úrazem elektrickým proudem Změny v národních normách Harmonizace elektrotechnického názvosloví podle požadavků normy IEC (IEV) Přehled hodnot maximálních dob odpojení pro sítě TN a TT Doplňková ochrana proudovými chrániči (RCDs, max. 30 ma) Národní odchylky...30 Strana 3

4 2 Úvod a definování projektu Obr. 1 Práce na projektu v programu SIMARIS design 4.1 basic je rozdělena do tří zřetelně strukturovaných obrazovek (viz přepínací panel obrazovek, Obr. 1), podle kterých je uspořádán i tento návod. 2.1 Spuštění programu a definování projektu Po spuštění programu se otevře průvodce (Obr. 2), který umožňuje založení nového projektu, otevření stávajícího projektu, zobrazení demo projektu a nebo spuštění úvodního videa.. Obr. 2 Strana 4

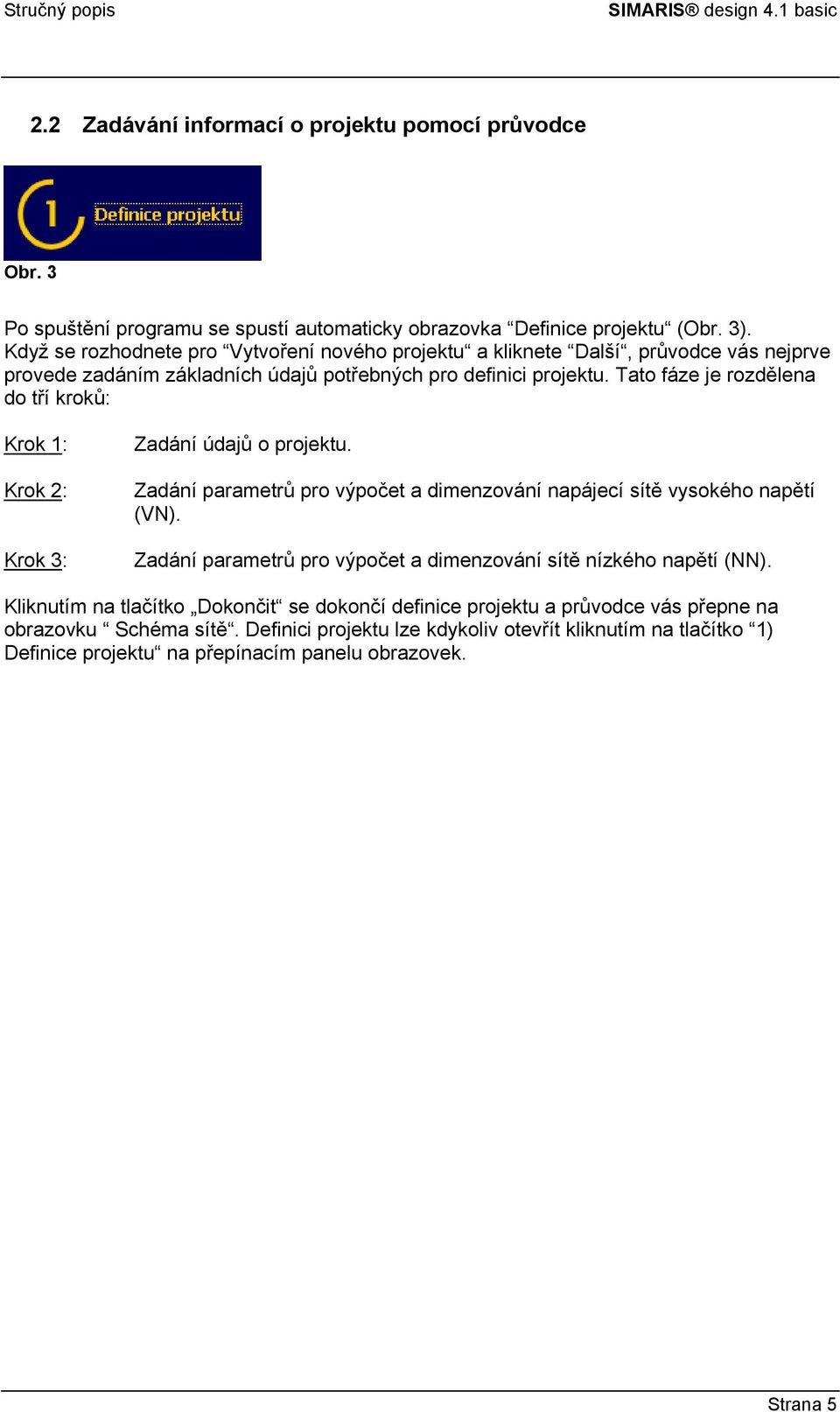

5 2.2 Zadávání informací o projektu pomocí průvodce Obr. 3 Po spuštění programu se spustí automaticky obrazovka Definice projektu (Obr. 3). Když se rozhodnete pro Vytvoření nového projektu a kliknete Další, průvodce vás nejprve provede zadáním základních údajů potřebných pro definici projektu. Tato fáze je rozdělena do tří kroků: Krok 1: Krok 2: Krok 3: Zadání údajů o projektu. Zadání parametrů pro výpočet a dimenzování napájecí sítě vysokého napětí (VN). Zadání parametrů pro výpočet a dimenzování sítě nízkého napětí (NN). Kliknutím na tlačítko Dokončit se dokončí definice projektu a průvodce vás přepne na obrazovku Schéma sítě. Definici projektu lze kdykoliv otevřít kliknutím na tlačítko 1) Definice projektu na přepínacím panelu obrazovek. Strana 5

6 3 Schéma sítě Obr. 4 Dalším krokem je přepnutí do obrazovky 2) Schéma sítě. Zde kreslíme schémata sítě, vybíráme a upravujeme jednotlivé prvky sítě a provádíme dimenzování sítě. 3.1 Popis pracovní plochy programu SIMARIS design Přepínací panel obrazovek Panel nástrojů Knihovna prvků Schéma sítě Pokyny Nastavení vlastnosti obvodů a přístrojů Zprávy Obr. 5 Pracovní plocha je rozdělena do sedmi základních oblastí, které jsou dále vysvětleny. Strana 6

7 3.1.1 Přepínací panel obrazovek Jak již bylo vysvětleno v předchozím textu, přepínací panel se používá k pohybu mezi třemi pracovními obrazovkami Definice projektu, Schéma sítě a Tisk projektu. Změny provedené v obrazovce Definice projektu ovlivní po opětovném spuštění funkce dimenzování návrh sítě Panel nástrojů Základní funkce programu jsou uvedeny na panelu nástrojů. Všechny funkce mají titulek, který se zobrazí při pohybu kurzoru nad tlačítkem funkce: Výběrový nástroj Tvorba textových poznámek ve schématech Režimy zobrazování jednopólových schémat a charakteristik Rychlý náhled výsledků Obr Pracovní režim napájení Dimenzování Změna zobrazení schémat Výběrový nástroj Nástroj sloužící pro přepínání mezi režimy přidávání a editaci prvků ve schématu sítě (viz odstavec 3.2) Režimy zobrazování jednopólových schémat a charakteristik Jednopólové schéma je možné po provedení dimenzování zobrazit různými způsoby. Lze vybrat zobrazení parametrů přístrojů nebo proudů, výkonů a úbytků napětí nebo zkratových poměrů a nebo energetické bilance. Dále je možné zobrazit vypínací charakteristiky přístrojů a případně upravovat jejich nastavení v okně Vypínací charakteristiky - selektivita. Strana 7

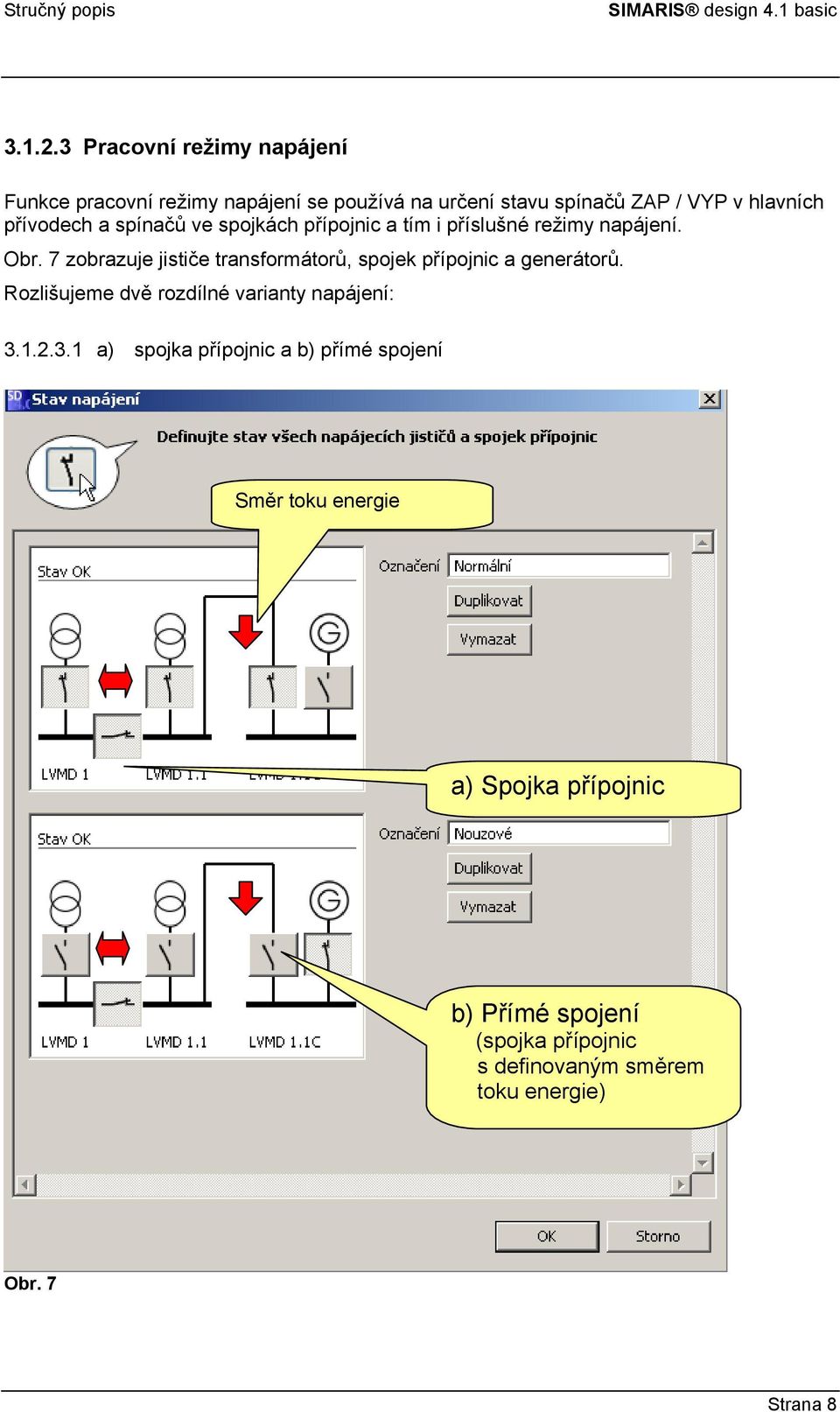

8 Pracovní režimy napájení Funkce pracovní režimy napájení se používá na určení stavu spínačů ZAP / VYP v hlavních přívodech a spínačů ve spojkách přípojnic a tím i příslušné režimy napájení. Obr. 7 zobrazuje jističe transformátorů, spojek přípojnic a generátorů. Rozlišujeme dvě rozdílné varianty napájení: a) spojka přípojnic a b) přímé spojení Směr toku energie a) Spojka přípojnic b) Přímé spojení (spojka přípojnic s definovaným směrem toku energie) Obr. 7 Strana 8

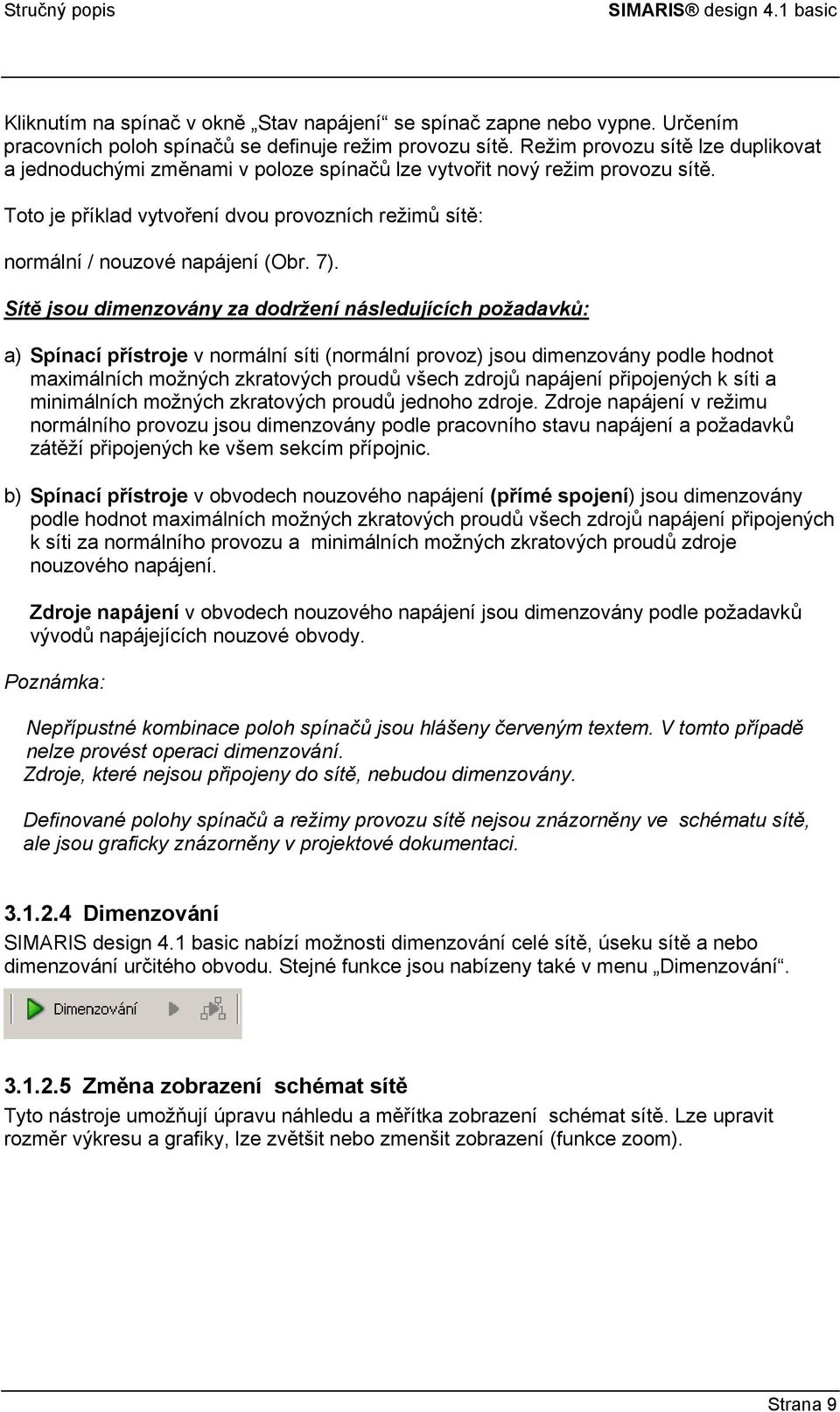

9 Kliknutím na spínač v okně Stav napájení se spínač zapne nebo vypne. Určením pracovních poloh spínačů se definuje režim provozu sítě. Režim provozu sítě lze duplikovat a jednoduchými změnami v poloze spínačů lze vytvořit nový režim provozu sítě. Toto je příklad vytvoření dvou provozních režimů sítě: normální / nouzové napájení (Obr. 7). Sítě jsou dimenzovány za dodržení následujících požadavků: a) Spínací přístroje v normální síti (normální provoz) jsou dimenzovány podle hodnot maximálních možných zkratových proudů všech zdrojů napájení připojených k síti a minimálních možných zkratových proudů jednoho zdroje. Zdroje napájení v režimu normálního provozu jsou dimenzovány podle pracovního stavu napájení a požadavků zátěží připojených ke všem sekcím přípojnic. b) Spínací přístroje v obvodech nouzového napájení (přímé spojení) jsou dimenzovány podle hodnot maximálních možných zkratových proudů všech zdrojů napájení připojených k síti za normálního provozu a minimálních možných zkratových proudů zdroje nouzového napájení. Zdroje napájení v obvodech nouzového napájení jsou dimenzovány podle požadavků vývodů napájejících nouzové obvody. Poznámka: Nepřípustné kombinace poloh spínačů jsou hlášeny červeným textem. V tomto případě nelze provést operaci dimenzování. Zdroje, které nejsou připojeny do sítě, nebudou dimenzovány. Definované polohy spínačů a režimy provozu sítě nejsou znázorněny ve schématu sítě, ale jsou graficky znázorněny v projektové dokumentaci Dimenzování SIMARIS design 4.1 basic nabízí možnosti dimenzování celé sítě, úseku sítě a nebo dimenzování určitého obvodu. Stejné funkce jsou nabízeny také v menu Dimenzování Změna zobrazení schémat sítě Tyto nástroje umožňují úpravu náhledu a měřítka zobrazení schémat sítě. Lze upravit rozměr výkresu a grafiky, lze zvětšit nebo zmenšit zobrazení (funkce zoom). Strana 9

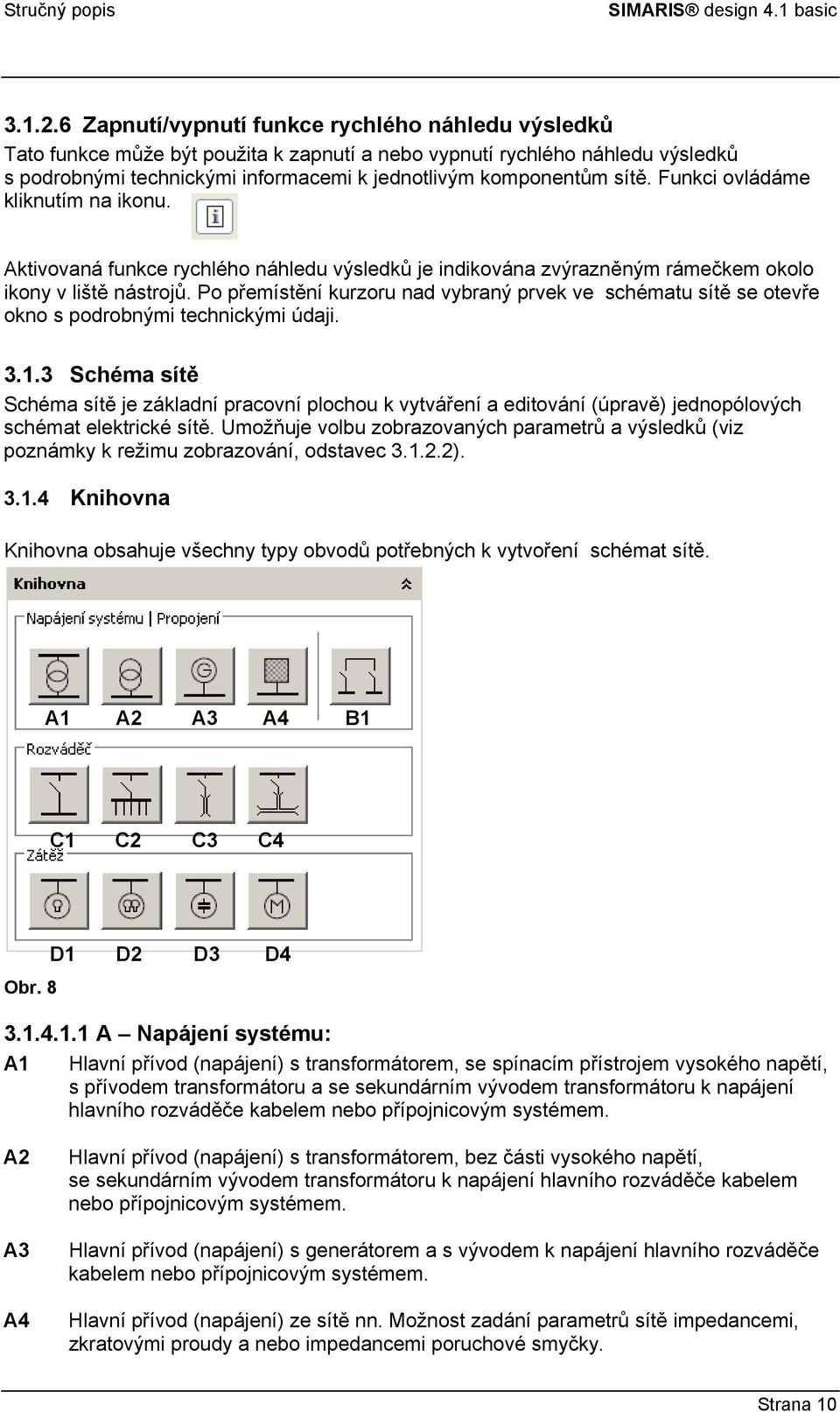

10 Zapnutí/vypnutí funkce rychlého náhledu výsledků Tato funkce může být použita k zapnutí a nebo vypnutí rychlého náhledu výsledků s podrobnými technickými informacemi k jednotlivým komponentům sítě. Funkci ovládáme kliknutím na ikonu. Aktivovaná funkce rychlého náhledu výsledků je indikována zvýrazněným rámečkem okolo ikony v liště nástrojů. Po přemístění kurzoru nad vybraný prvek ve schématu sítě se otevře okno s podrobnými technickými údaji Schéma sítě Schéma sítě je základní pracovní plochou k vytváření a editování (úpravě) jednopólových schémat elektrické sítě. Umožňuje volbu zobrazovaných parametrů a výsledků (viz poznámky k režimu zobrazování, odstavec ) Knihovna Knihovna obsahuje všechny typy obvodů potřebných k vytvoření schémat sítě. A1 A2 A3 A4 B1 C1 C2 C3 C4 Obr. 8 D1 D2 D3 D A Napájení systému: A1 Hlavní přívod (napájení) s transformátorem, se spínacím přístrojem vysokého napětí, s přívodem transformátoru a se sekundárním vývodem transformátoru k napájení hlavního rozváděče kabelem nebo přípojnicovým systémem. A2 A3 A4 Hlavní přívod (napájení) s transformátorem, bez části vysokého napětí, se sekundárním vývodem transformátoru k napájení hlavního rozváděče kabelem nebo přípojnicovým systémem. Hlavní přívod (napájení) s generátorem a s vývodem k napájení hlavního rozváděče kabelem nebo přípojnicovým systémem. Hlavní přívod (napájení) ze sítě nn. Možnost zadání parametrů sítě impedancemi, zkratovými proudy a nebo impedancemi poruchové smyčky. Strana 10

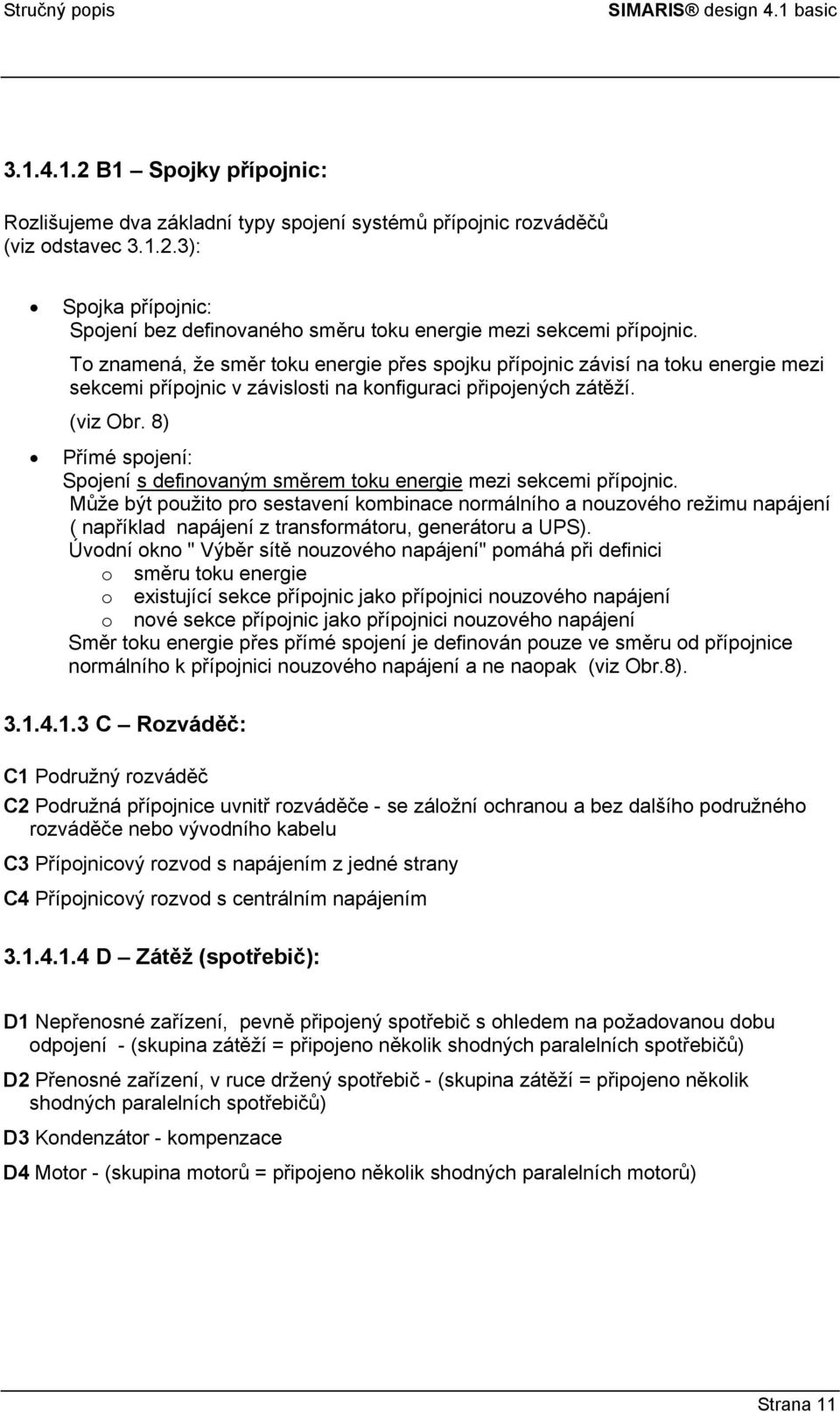

11 B1 Spojky přípojnic: Rozlišujeme dva základní typy spojení systémů přípojnic rozváděčů (viz odstavec ): Spojka přípojnic: Spojení bez definovaného směru toku energie mezi sekcemi přípojnic. To znamená, že směr toku energie přes spojku přípojnic závisí na toku energie mezi sekcemi přípojnic v závislosti na konfiguraci připojených zátěží. (viz Obr. 8) Přímé spojení: Spojení s definovaným směrem toku energie mezi sekcemi přípojnic. Může být použito pro sestavení kombinace normálního a nouzového režimu napájení ( například napájení z transformátoru, generátoru a UPS). Úvodní okno " Výběr sítě nouzového napájení" pomáhá při definici o směru toku energie o existující sekce přípojnic jako přípojnici nouzového napájení o nové sekce přípojnic jako přípojnici nouzového napájení Směr toku energie přes přímé spojení je definován pouze ve směru od přípojnice normálního k přípojnici nouzového napájení a ne naopak (viz Obr.8) C Rozváděč: C1 Podružný rozváděč C2 Podružná přípojnice uvnitř rozváděče - se záložní ochranou a bez dalšího podružného rozváděče nebo vývodního kabelu C3 Přípojnicový rozvod s napájením z jedné strany C4 Přípojnicový rozvod s centrálním napájením D Zátěž (spotřebič): D1 Nepřenosné zařízení, pevně připojený spotřebič s ohledem na požadovanou dobu odpojení - (skupina zátěží = připojeno několik shodných paralelních spotřebičů) D2 Přenosné zařízení, v ruce držený spotřebič - (skupina zátěží = připojeno několik shodných paralelních spotřebičů) D3 Kondenzátor - kompenzace D4 Motor - (skupina motorů = připojeno několik shodných paralelních motorů) Strana 11

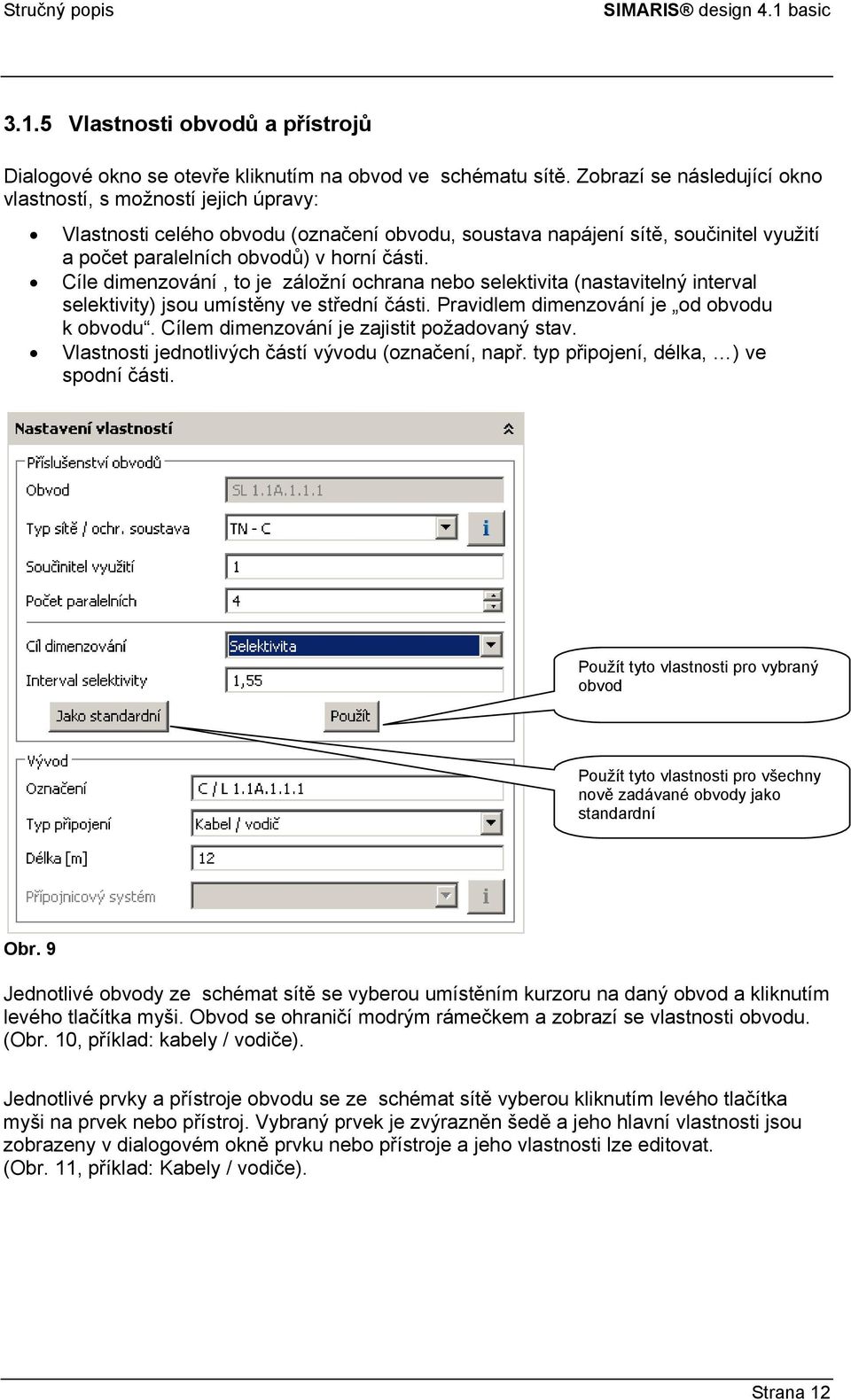

12 3.1.5 Vlastnosti obvodů a přístrojů Dialogové okno se otevře kliknutím na obvod ve schématu sítě. Zobrazí se následující okno vlastností, s možností jejich úpravy: Vlastnosti celého obvodu (označení obvodu, soustava napájení sítě, součinitel využití a počet paralelních obvodů) v horní části. Cíle dimenzování, to je záložní ochrana nebo selektivita (nastavitelný interval selektivity) jsou umístěny ve střední části. Pravidlem dimenzování je od obvodu k obvodu. Cílem dimenzování je zajistit požadovaný stav. Vlastnosti jednotlivých částí vývodu (označení, např. typ připojení, délka, ) ve spodní části. Použít tyto vlastnosti pro vybraný obvod Použít tyto vlastnosti pro všechny nově zadávané obvody jako standardní Obr. 9 Jednotlivé obvody ze schémat sítě se vyberou umístěním kurzoru na daný obvod a kliknutím levého tlačítka myši. Obvod se ohraničí modrým rámečkem a zobrazí se vlastnosti obvodu. (Obr. 10, příklad: kabely / vodiče). Jednotlivé prvky a přístroje obvodu se ze schémat sítě vyberou kliknutím levého tlačítka myši na prvek nebo přístroj. Vybraný prvek je zvýrazněn šedě a jeho hlavní vlastnosti jsou zobrazeny v dialogovém okně prvku nebo přístroje a jeho vlastnosti lze editovat. (Obr. 11, příklad: Kabely / vodiče). Strana 12

13 Obr. 10 Dvojklik pravým tlačítkem myši v šedém poli Obr. 11 Kliknutím pravým tlačítkem myši na šedou plochu se otevře kontextové menu. Menu umožňuje obvod otáčet, vymazat a nebo upravit vlastnosti přístroje. Dvojklikem na přístroj lze přímo otevřít dialog editování vlastností. Kliknutím na "Jako standardní" se editované parametry stanou standardními pro další nové obvody, přidávané ke schématu sítě. Jak je znázorněno na příkladu jističe (Obr. 12), tímto dialogovým oknem se otevře přístup do speciálního katalogu produktů (kliknutím na tlačítko Katalog ). V katalogu lze modifikovat standardní nebo dimenzované přístroje (jejich vlastnosti) změnit je a začlenit je do projektu. Strana 13

14 Obr. 12 Přístroje, které byly tímto způsobem modifikovány, jsou označeny symbolem modrého visacího zámku v dialogovém okně přístroje (Obr. 12) a i ve schématu sítě (Obr. 13). Obr. 13 V průběhu dalších operací dimenzování nebudou již vlastnosti těchto přístrojů měněny, jejich technická použitelnost v daném místě instalace bude ale nadále ověřována. Zaškrtnutím okénka "Automatické dimenzování" (Obr. 12) se zámek zruší a v následující operaci dimenzování budou tyto přístroje opět dimenzovány automaticky Zprávy Tato oblast zobrazuje hlášení, která se týkají návrhu sítě a jejího dimenzování. Kliknutím na hlášení se kurzor přemístí na obvod ve schématu sítě, kterého se dané hlášení týká. Strana 14

15 3.1.7 Nástroje / Nastavení / Licence V položce menu "Nástroje / Nastavení" můžete: Nastavit vlastnosti selektivity a zobrazení křivek vypínacích charakteristik předřazených a přiřazených spínacích přístrojů Nastavit barvy tiskárny a obrazovky Po zapnutí funkce Výpočet selektivity budete vyzváni ke vložení hesla: Vložte heslo Obr Help / Info Zde získá uživatel informaci o verzi programu a licenci. Strana 15

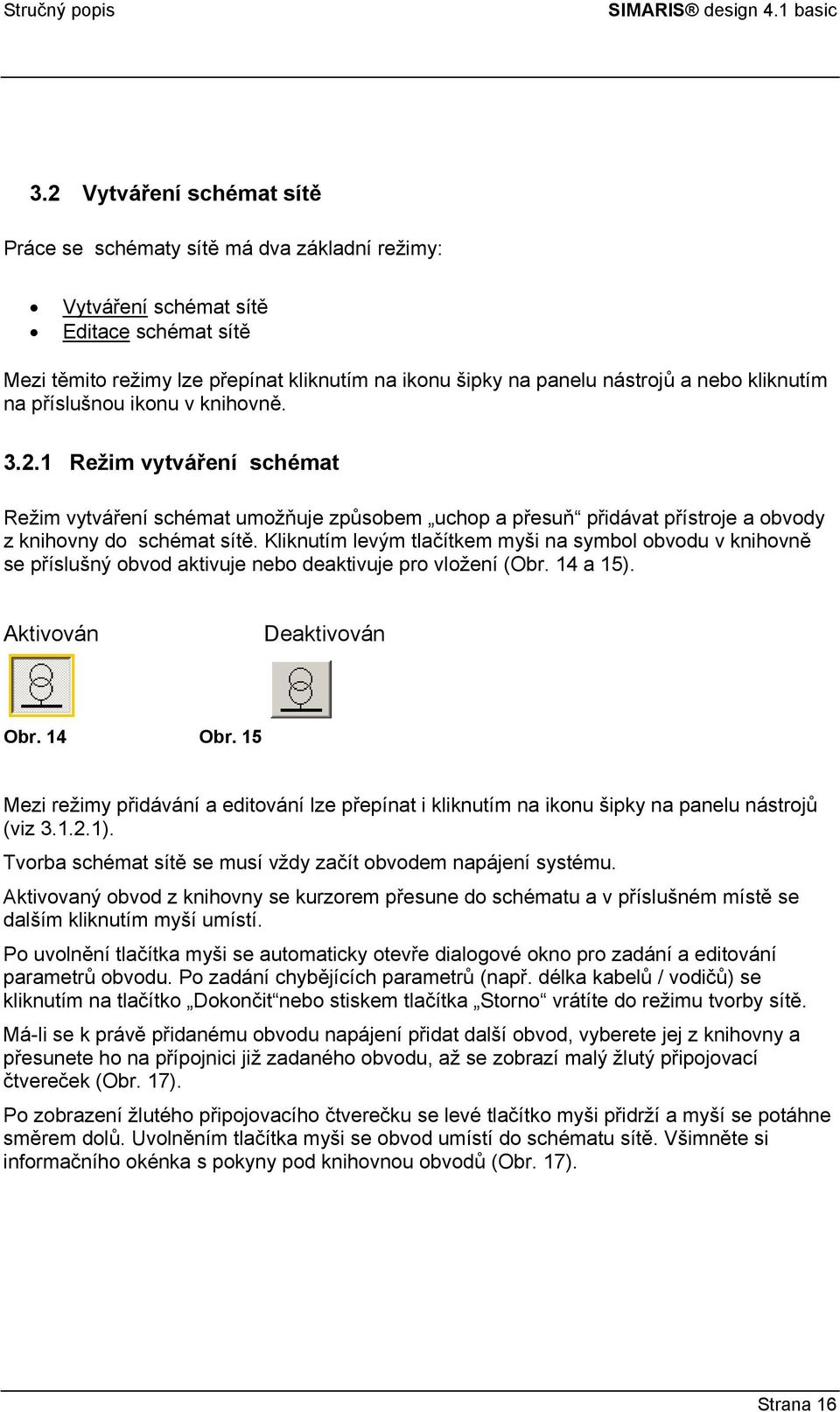

16 3.2 Vytváření schémat sítě Práce se schématy sítě má dva základní režimy: Vytváření schémat sítě Editace schémat sítě Mezi těmito režimy lze přepínat kliknutím na ikonu šipky na panelu nástrojů a nebo kliknutím na příslušnou ikonu v knihovně Režim vytváření schémat Režim vytváření schémat umožňuje způsobem uchop a přesuň přidávat přístroje a obvody z knihovny do schémat sítě. Kliknutím levým tlačítkem myši na symbol obvodu v knihovně se příslušný obvod aktivuje nebo deaktivuje pro vložení (Obr. 14 a 15). Aktivován Deaktivován Obr. 14 Obr. 15 Mezi režimy přidávání a editování lze přepínat i kliknutím na ikonu šipky na panelu nástrojů (viz ). Tvorba schémat sítě se musí vždy začít obvodem napájení systému. Aktivovaný obvod z knihovny se kurzorem přesune do schématu a v příslušném místě se dalším kliknutím myší umístí. Po uvolnění tlačítka myši se automaticky otevře dialogové okno pro zadání a editování parametrů obvodu. Po zadání chybějících parametrů (např. délka kabelů / vodičů) se kliknutím na tlačítko Dokončit nebo stiskem tlačítka Storno vrátíte do režimu tvorby sítě. Má-li se k právě přidanému obvodu napájení přidat další obvod, vyberete jej z knihovny a přesunete ho na přípojnici již zadaného obvodu, až se zobrazí malý žlutý připojovací čtvereček (Obr. 17). Po zobrazení žlutého připojovacího čtverečku se levé tlačítko myši přidrží a myší se potáhne směrem dolů. Uvolněním tlačítka myši se obvod umístí do schématu sítě. Všimněte si informačního okénka s pokyny pod knihovnou obvodů (Obr. 17). Strana 16

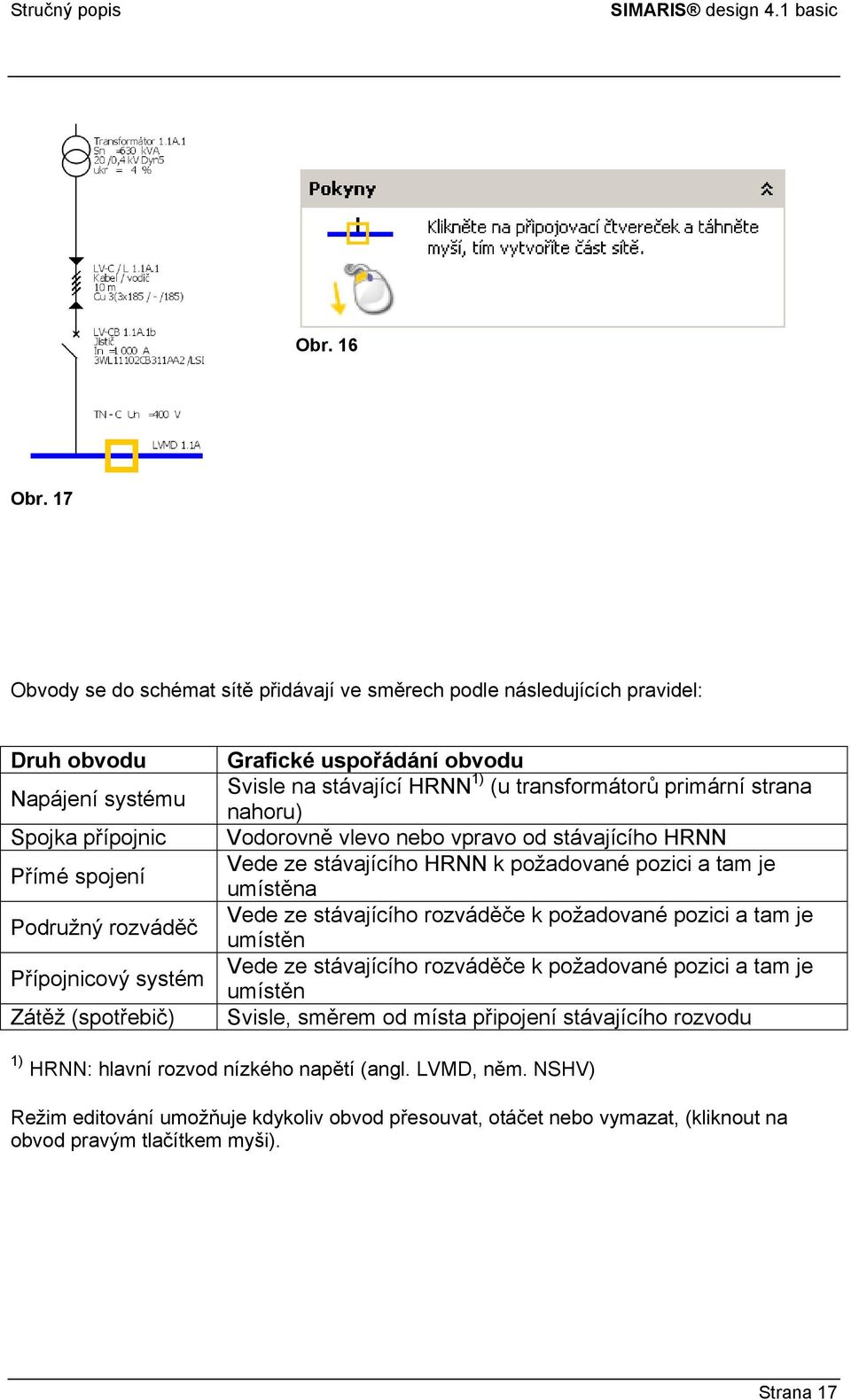

17 Obr. 16 Obr. 17 Obvody se do schémat sítě přidávají ve směrech podle následujících pravidel: Druh obvodu Napájení systému Spojka přípojnic Přímé spojení Podružný rozváděč Přípojnicový systém Zátěž (spotřebič) Grafické uspořádání obvodu Svisle na stávající HRNN 1) (u transformátorů primární strana nahoru) Vodorovně vlevo nebo vpravo od stávajícího HRNN Vede ze stávajícího HRNN k požadované pozici a tam je umístěna Vede ze stávajícího rozváděče k požadované pozici a tam je umístěn Vede ze stávajícího rozváděče k požadované pozici a tam je umístěn Svisle, směrem od místa připojení stávajícího rozvodu 1) HRNN: hlavní rozvod nízkého napětí (angl. LVMD, něm. NSHV) Režim editování umožňuje kdykoliv obvod přesouvat, otáčet nebo vymazat, (kliknout na obvod pravým tlačítkem myši). Strana 17

18 Použití spojek přípojnic Obecně lze spojku přípojnic umístit jen na přípojnici hlavního rozváděče! a) Možnost 1: Spojka přípojnic Spojku přípojnic vytvoříme tažením kurzoru kliknutím levého tlačítka myši na připojovací čtvereček v koncového bodu přípojnice a tažením nahoru/dolů nebo do stran. Obr. 18 Následně se otevře průvodce, ve kterém se definuje druh připojení, zdroj napájení a spínací přístroj. Průvodce krok za krokem vytvoří spojku přípojnic a druhý hlavní přívod (např. transformátor). Kliknutím na tlačítko Dokončit se ve schématu zobrazí spojka přípojnic a druhý hlavní přívod. b) Možnost 2: Přímé spojení (spojka přípojnic s definovaným směrem toku energie pro nouzové napájení) Přímé spojení vytvoříme obdobně, ale použijeme připojovací čtvereček mimo koncové body přípojnice držíme levé tlačítko myši - táhneme požadovaným směrem a uvolníme tlačítko myši. Obr. 19 Stejně, jako v možnosti 1, se otevře průvodce k zadání údajů a výběr provedení nouzového napájení. Oba typy spojek přípojnic je možné umístit na pravou a nebo levou stranu od hlavní přípojnice. Strana 18

19 Vložení přípojnicových systémů do rozvodů Po přesunutí symbolu přípojnicového systému do schématu sítě se otevře dialog k zadání a editování potřebných parametrů obvodu. Nejprve je nutné definovat následující parametry: Délku kabelového přívodu k přípojnicovému systému nebo přímému připojení Poznámka: Při napájení kabelem se dimenzuje jen do rozměru systému, pro který se ještě dodává napájecí skříňka. Typ přípojnicového systému Délku úseku přípojnicového systému Kliknutím na Dokončit nebo stiskem tlačítka Storno získáte příslušný úsek systému přípojnic ve schématu sítě (Obr. 21). Uchopovací bod Obr. 20 Obr. 21 Na konci nového úseku přípojnicového systému je tzv. uchopovací bod (Obr. 20), který má dvě funkce: Prodloužení nebo zkrácení úseku přípojnicového systému přesunem uchopovacího bodu při stisknutém levém tlačítku myši, ve směru úseku přípojnicového systému. Přidání nového úseku přípojnicového systému s jinými vlastnostmi: např. teplota při poklesu napětí (udržení funkčnosti i při požáru), stupeň ochrany krytem nebo jinou montážní polohou. Nový úsek přípojnicového systému se přidá přesouváním uchopovacího bodu nahoru nebo dolů kolmo ke stávajícímu úseku. Strana 19

20 Nový úsek přípojnic Nový úsek přípojnic Stávající úsek přípojnic Stávající úsek přípojnic Obr. 22 Obr. 22 Poznámka: Má-li se přidat nový úsek ve stejném směru, jako je stávající úsek, kurzor se nejprve přesune v kolmém směru od stávajícího úseku. Při stisknutém levém tlačítku myši se kurzorem změní směr úseku do požadovaného směru, viz šipka (Obr.. 22) Vložení odbočných skříněk do trasy přípojnicového systému Odbočné skříňky (vývody) se vkládají stejným způsobem jak bylo popsáno v odstavci S ohledem na rozdílné hodnoty impedancí v místech umístění odbočných skříněk přípojnicových systému (závislé na vzdálenosti vývodů) umožňují přípojnicové systémy pouze připojení individuálních zátěží, ne skupin zátěží. Poznámka: K trase přípojnicového systému lze připojit jen zátěž (vývody ke spotřebičům), podružné rozváděče a nebo další trasy přípojnicového systému (ne skupiny zátěží) Při umístění odbočné skříňky (vývodu) na trase přípojnicového systému se vždy musí definovat jeho poloha. Otevře se další dialog průvodce. Strana 20

21 Krok 1: Definování polohy vývodů Obr. 23 V dialogu je znázorněn úsek přípojnicového systému s umístěnými vývody podle jejich vzdálenosti od začátku přípojnicového systému, v metrech. Přitom se zohledňují minimální vzdálenosti mezi odbočnými skříňkami a vzdálenosti od začátku přípojnicového systému, požadované daným typem přípojnicového systému, a nedovolené umístění je zablokováno. Komfortní funkce umožňuje rovnoměrné, jednotné rozdělení vývodů v úseku, mezi prvním a posledním vývodem. Strana 21

22 Krok 2: Zadání délky kabelu a nastavení parametrů obvodu Obr. 24 Ve druhém kroku se zadá délka kabelového vedení od odbočné skříňky ke spotřebiči nebo k podružnému rozváděči a definují se další vlastnosti obvodu (např. jmenovitý proud). Poznámka: Vývody z přípojnicového systému mohou být řešeny jen standardními odbočnými skříňkami z databáze. Program dimenzuje jen spínací a jistící přístroje. Podle výsledku dimenzování se provede výběr odbočných skříněk a přístrojů z následující tabulky (viz odstavec ) ) pro další zpracování (například pro veřejné soutěže, poptávky, objednávky a pod). Strana 22

23 Tabulka přiřazení odbočných skříněk k přípojnicový systémům Přípojnicový Výběr přístroje systém Dimenzovaný přístroj Položky CD-K Pojistkový spodek Neozed, do 16 A 5SG5. Odbočná skříňka: CD-K-A5M-0 CD-K-A3M-0 Pojistka 5SE23. Válcové pojistky: CD-ZS BD01 Jistič (instalační) do 63 A 5SJ.., 5SP.., 5SQ.., 5SX.., 5SY.. Odbočná skříňka: BD01-AK1../.. BD01-AK2../.. BD2 Jistič, kompaktní do 530 A 3VL... Odbočná skříňka: do 125 A do 250 A do 400 A do 530 A BD2-AK03X/.. BD2-AK04/.. BD2-AK05/.. BD2-AK06/.. Jistič (instalační) do 63 A 5SJ.., 5SP.., 5SQ.., 5SX.., 5SY... Odbočná skříňka: do 16 A do 63 A BD2-AK1/.. BD2-AK02X/.. BD2-AK2X/.. Odpínač s pojistkami do 125 A 3KL5.., Pojistky: 3NA3.. vel. 00 Odbočná skříňka: do 125 A BD2-AK3X/.. Pojistky: 3NA3.. vel. 00 Pojistkový odpínač do 400 A 3NP4... Odbočná skříňka: do 125A do 250A do 400A BD2-AK03X/... BD2-AK04/.. BD2-AK05/.. Pojistky: 3NA3. do vel. 3 Pojistky: 3NA3.do vel. 2 Pojistkový spodek Neozed, do 63A 5SG5... Odbočná skříňka: do 63A BD2-AK02X/.. BD2-AK2X/.. Pojistky: Diazed, do 63A: 5SE23.. 5SF.. Pojistky: 5SE23.. Pojistky: 5SA.., 5SB.. Pojistky: 5SA.., 5SB... Strana 23

24 Přípojnicový Výběr přístroje systém Dimenzovaný přístroj Položky LD Jistič, kompaktní do 1,250 A 3VL Pojistkový odpínač do 630 A 3 NP4.. Pojistky: 3NA3.. do vel. 3 Odbočná skříňka: LD-K-AK./.. Odbočná skříňka: LD-K-AK./.. Pojistky: 3NA3.. do vel. 3 LX Jistič, kompaktní do 1250 A 3VL.. Pojistkový odpínač do 630 A 3KL5/6.. Pojistky: 3NA3.. do vel. 3 Odbočná skříňka: LX-AK./LS.. Odbočná skříňka: LX-AK./FS.. Pojistky: 3NA3.. do vel Vložení stoupacího vedení pro napájení jednotlivých pater Stejným způsobem jako trasu přípojnicového systému použitím stejné ikony můžeme vložit stoupací vedení vícepatrového objektu. To při tvorbě schématu sítě se použije stejný postup jako při vkládání trasy přípojnicového systému. Po otevření dialogového okna Přípojnicového systému je nutné zadat do výběrů Typ připojení : "Přímé spojení" do horního pole "Kabel / vodič" do spodního pole Další editace odboček a větví se provádí stejným způsobem, jako u přípojnicových systémů. Na rozdíl od přípojnicových systémů mohou být připojeny ke stoupacímu vedení skupiny zátěží. Připojení zátěží ( spotřebičů ) nezávisí na geometrii prvku jako u přípojnicových systému a může být proto vytvořeno kdekoli. Strana 24

25 3.2.2 Režim editace Obvody, přidané do schématu sítě v režimu vytváření lze editovat (upravovat) v režimu editace. Změna režim se volí šipkou na panelu nástrojů nebo deaktivováním obvodu v knihovně. V režimu editace jsou k dispozici následující funkce: otáčení prvků doprava otáčení prvků doleva vymazání obvodů posouvání rozvodů (hlavní a podružné rozváděče, přípojnicové systémy) kopírování a přesouvání obvodů (uchop a přesuň) následná úprava spojů ve schématu sítě V režimu editace (všechny symboly obvodů v okně Knihovna jsou deaktivovány) se kliknutím levým tlačítkem myši na hlavní nebo podružný rozváděč nebo na přípojnicový systém tento zobrazí žlutě a v modrém rámečku. Celý blok lze nyní při držení levého tlačítka myši posouvat v libovolném směru. Pokud se dvě různé přípojnice na schématu vzájemně překrývají, je místo této kolize zvýrazněno červenou, tečkovanou křivkou. Tak jak je ukázáno na obrázku vpravo. Kliknutím na pravé tlačítko myši se otevře místní menu, které umožňuje otáčení celého bloku (Obr. 25). Obr. 25 Kliknutím levého tlačítka myši na přístroj se vybraný blok orámuje modře a vybraný přístroj se podbarví šedě (Obr. 27). Dvojklikem se otevře dialog vlastností k rychlému editování hlavních parametrů (Obr. 26). Pravým klikem (místo levého kliku) se otevře místní menu s dalšími možnostmi editování (vlastnosti, otáčení, odstranění,...). Strana 25

26 Dvojklik levým Vlastnosti Klik pravým Vlastnosti Obr. 27 Obr Kopírování a přesouvání obvodů Pomocí stisku kláves CTRL nebo SHIFT lze obvod kopírovat nebo odstranit a vložit na jiném místě (přesunout). Při kopírování nebo přesunu přípojnicového systému se ovšem musí nově definovat jejich délka, příslušný dialog se otevře automaticky (Obr. 23). Levý klik a klávesa CTRL kopírování obvodu Levý klik a klávesa SHIFT přesunutí obvodu Poznámka: Kopírovat a přesouvat lze rozvody, trasy přípojnicových systémů a také spotřebičové vývody. Nové obvody lze přidávat k hlavním a podružným rozvodům a k přípojnicovým systémům. Hlavní přívody a spojky přípojnic nelze ani kopírovat ani přesouvat. Na obvody spojek přípojnic nelze připojovat zkopírované přístroje. Strana 26

27 4 Tisk projektu Obr. 28 Po ukončení návrhu schématu sítě a po úspěšném dokončení dimenzování lze přejít k další fázi: Tisk projektu. Tato fáze se otevře přepnutím do obrazovky 3)Tisk projektu na přepínacím panelu obrazovek (Obr. 28). Obr. 29 Zobrazí se výběrový dialog pro výběr typu požadované dokumentace a možnosti tisku (Obr. 29). 4.1 Typy dokumentace Všechny druhy dokumentace lze vybrat jednotlivě nebo současně zaškrtnutím příslušného políčka. Spustit tisk aktivuje výstup požadovaných druhů dokumentace. SIMARIS design nabízí následující možnosti exportu projektové dokumentace: Strana 27

28 4.1.1 Projektová dokumentace (kompletní) Výstup parametrů sítí vysokého a nízkého napětí, definovaných v projektu a nastavených nebo standardních (default) Pracovní režimy napájení, tak jak jsou zadány Strukturovaný seznam všech zařízení a přístrojů, s technickými parametry a s výsledky výpočtů Přenesení soupisky přístrojů z dokončeného projektu v programu SIMARIS design do objednávkového katalogu CA 01 Při přenesení soupisky přístrojů dimenzovaných pomocí programu SIMARIS design do CA 01 jsou generovány krátké popisy přístrojů pro objednání. Postupujte následujícím způsobem: Spusťte CA 01 Vyberte z nabídky položku "Products, která spouští produktový katalog V menu klikněte na Order a pomocí funkcí administrace vytvořte novou objednávku Použitím kopírovat/vložit vyberte a zkopírujte popis a objednací čísla z ukončeného projektu programu SIMARIS design svisle z hora dolů V CA 01 vyberte novou objednávku a vložte přístroje kopírovaní z programu SIMARIS design (ze schránky) do objednávkového formuláře, použitím pravého tlačítka myši Vyplňte hlavičku objednávky a objednávku vytiskněte Dokumentace selektivity Tisk vypínacích charakteristik ve formě obalových křivek Dokumentace nastavení spouští spínacích přístrojů Schémata sítě (PDF) Aktuální zobrazení schémata sítě ve formátu PDF Schémata sítě (DXF) Aktuální zobrazení schémata sítě ve formátu DXF Možnosti tisku Lze zvolit formát papíru k tisku dokumentace. Výběrové okénko Logo umožňuje vložení souboru loga firmy, např. ve tvaru.jpg/.jpeg nebo.png do exportovaných dokumentů. Strana 28

29 5 Změny požadavků norem v oblasti ochrany před úrazem elektrickým proudem 5.1 Změny v národních normách Od 1. června 2007 byly změněny normy DIN VDE 0100 Část 410 a Část 540. Všechny tyto změny ještě nejsou plně integrovány do této verze programu. Změny byly většinou provedeny v oblasti ochrany před přímým dotykem živých částí. 5.2 Harmonizace elektrotechnického názvosloví podle požadavků normy IEC (IEV) - Mezinárodní elektrotechnický slovník - Část 826: Elektrické instalace Pokračuje přizpůsobováni terminologie k mezinárodnímu elektrotechnickému slovníku (IEV) IEC v normě DIN VDE Došlo k úpravě následujícího názvosloví: ochranné pospojování namísto hlavní pospojování ochranné uzemnění namísto uzemnění vodič ochranného pospojování namísto zemnící vodič Ochrana před úrazem elektrickým proudem (= ochrana před přímým dotykem se živou částí nebo základní ochrana) 5.3 Přehled hodnot maximálních dob odpojení pro sítě TN a TT Přehled hodnot maximálních dob odpojení pro sítě TN a TT do 32 A V síti TN musí být dodrženy následující max. doby odpojení: 50 V<U<120 V AC max. doba odpojení t = 0.8 s DC t = 5.0 s (může být vyžadováno odpojení z jiných důvodů) 120 V<U<230 V AC max. doba odpojení t = 0.4 s DC t = 5.0 s 230 V<U<400 V AC max. doba odpojení t = 0.2 s DC t = 0.4 s U>400 V AC max. doba odpojení t = 0.1 s DC t = 0.1 s Strana 29

30 V síti TT musí být dodrženy následující max. doby odpojení: 50 V<U<120 V AC max. doba odpojení t = 0.3 s DC t = 5.0 s (může být vyžadováno odpojení z jiných důvodů) 120 V<U<230 V AC max. doba odpojení t = 0.2 s DC t = 0.4 s 230 V<U<400 V AC max. doba odpojení t = 0.07 s DC t = 0.2 s U>400 V AC max. doba odpojení t = 0.04 s DC t = 0.1 s Pro všechny ostatní obvody (distribuční, ) jsou požadovány následující hodnoty maximálních dob odpojení: 5 s v sítích TN 1 s v sítích TT NOVINKA pro sítě TT: požadavek na impedanci smyčky 5.4 Doplňková ochrana proudovými chrániči (RCDs, max. 30 ma) pro určené koncové obvody Doplňková ochrana V AC sítích musí být provedena doplňková ochrana pomocí proudového chrániče (RCDs) pro: a) Zásuvky se jmenovitým proudem do 20 A, které jsou určeny pro použití laiky, osobami bez elektrotechnické kvalifikace a pro obecné použití b) Koncové obvody pro venkovní použití u mobilních zařízení, jejichž jmenovitý proud nepřesahuje 32 A Výjimky pro a) Zásuvky určené k použití pod dozorem znalé nebo poučené osoby, např. v některých komerčních či průmyslových provozech, nebo Zvláštní zásuvky určení pro připojení speciálního druhu zařízení 5.5 Národní odchylky Strana 30

31 NIZOZEMÍ : - Maximální doba odpojení podle tabulky 41.1 se uplatňuje u všech obvodů napájející zásuvky a ostatní koncové obvody do 32 A - Pro sítě TT: Ra nesmí přesáhnout hodnotu 166 Ω NORSKO: - Instalace, které jsou součástí sítě IT a jsou napájeny z veřejné sítě musí být automaticky odpojeny v případě 1. poruchy - Použití vodiče PEN za hlavním rozváděčem není obecně povoleno BELGIE: - V Belgii není možné použít sloupec tabulky 41.1 pro U0 > 400 V Pro napětí > 400 V se používá belgická bezpečnostní křivka, uvedená v belgických bezpečnostních předpisech - Doba odpojení 5 s pro obvody > 32 A nebo distribuční rozvody je obecně nepřípustná - Každá elektrická instalace, která je pod dohledem osob bez elektrotechnické kvalifikace (laiků) musí být chráněna proudovým chráničem. Hodnota In závisí na druhu obvodu a odporu uzemnění Typ obvodu Ra max. In max V domácnostech 30 ma (koupelny, myčky nádobí, pračky, atd.) < 30 Ω 30 ma Ω 100 ma Hodnota Ra > 100 Ω je obecně nepřípustná. IRSKO: - Požadavek na použití RCDs s In <= 30 ma pro všechny obvody do 32 A ŠPANĚLSKO: - Požadavek na použití RCDs jako doplňkové ochrany pro zásuvky do 32 A, které jsou určeny pro použití laiky. Strana 31
