Rozvodnice design verze 3.1

Transkript

1 Rozvodnice design verze 3.1 (rozvodnice Opale, Pragma a Kaedra) Leden

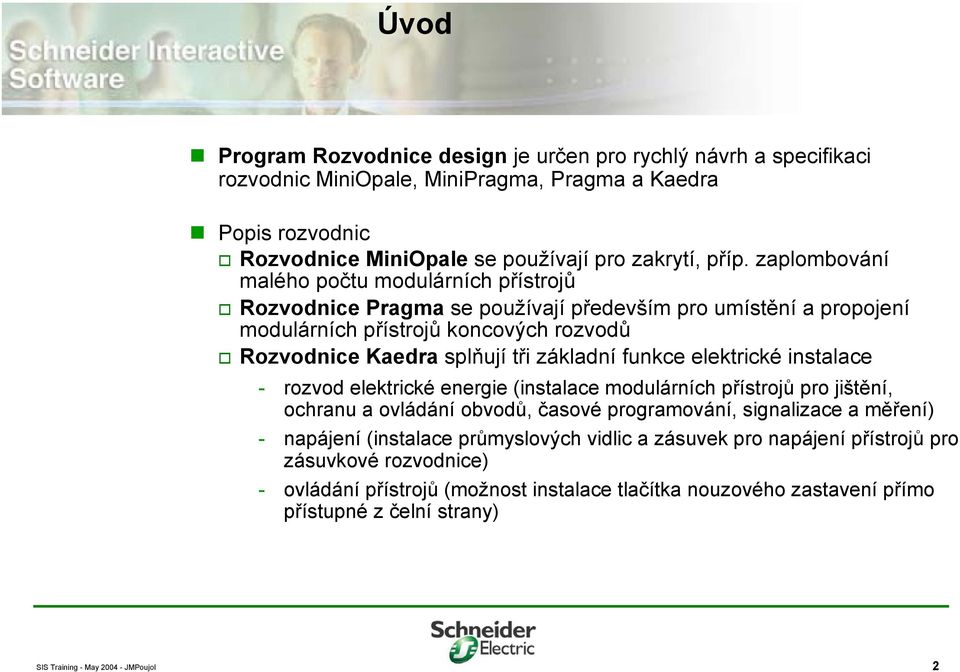

2 Úvod Program Rozvodnice design je určen pro rychlý návrh a specifikaci rozvodnic MiniOpale, MiniPragma, Pragma a Kaedra Popis rozvodnic Rozvodnice MiniOpale se používají pro zakrytí, příp. zaplombování malého počtu modulárních přístrojů Rozvodnice Pragma se používají především pro umístění a propojení modulárních přístrojů koncových rozvodů Rozvodnice Kaedra splňují tři základní funkce elektrické instalace - rozvod elektrické energie (instalace modulárních přístrojů pro jištění, ochranu a ovládání obvodů, časové programování, signalizace a měření) - napájení (instalace průmyslových vidlic a zásuvek pro napájení přístrojů pro zásuvkové rozvodnice) - ovládání přístrojů (možnost instalace tlačítka nouzového zastavení přímo přístupné z čelní strany) 2

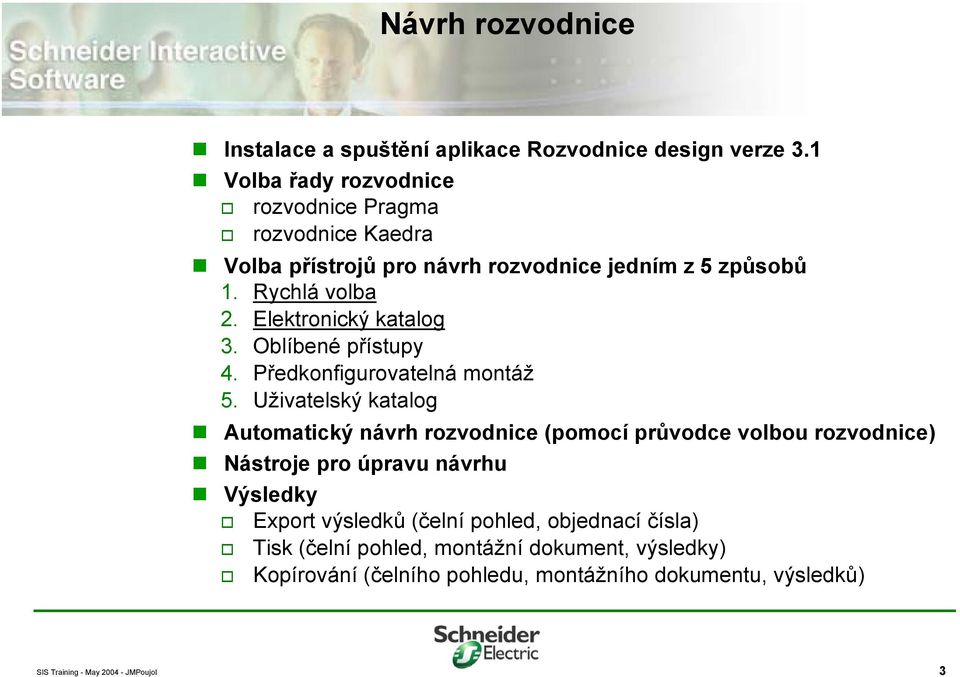

3 Návrh rozvodnice Instalace a spuštění aplikace Rozvodnice design verze 3.1 Volba řady rozvodnice rozvodnice Pragma rozvodnice Kaedra Volba přístrojů pro návrh rozvodnice jedním z 5 způsobů 1. Rychlá volba 2. Elektronický katalog 3. Oblíbené přístupy 4. Předkonfigurovatelná montáž 5. Uživatelský katalog Automatický návrh rozvodnice (pomocí průvodce volbou rozvodnice) Nástroje pro úpravu návrhu Výsledky Export výsledků (čelní pohled, objednací čísla) Tisk (čelní pohled, montážní dokument, výsledky) Kopírování (čelního pohledu, montážního dokumentu, výsledků) 3

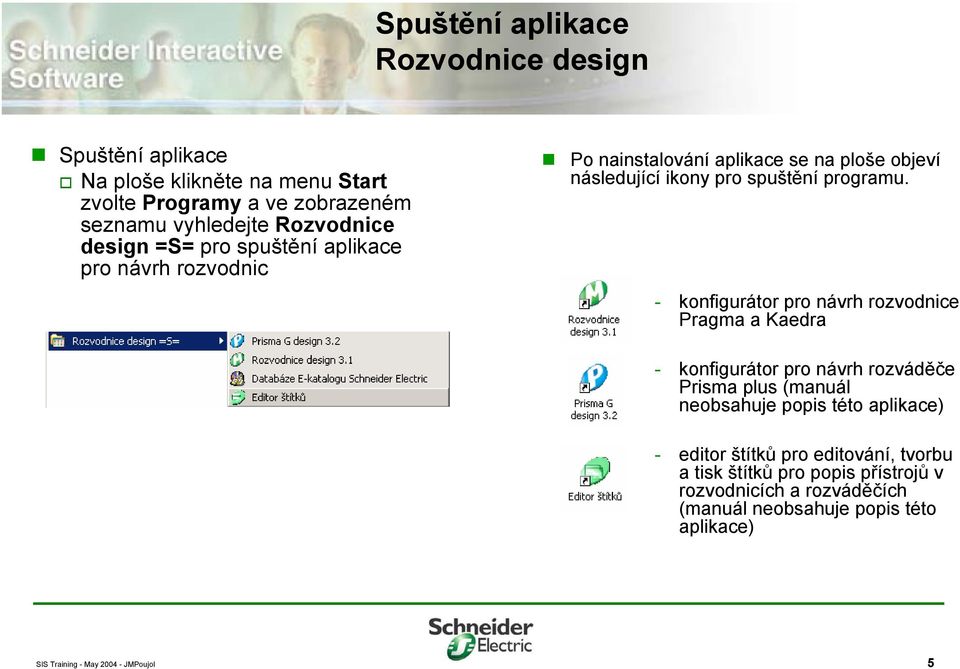

4 Spuštění aplikace Rozvodnice design Spuštění aplikace Na ploše klikněte na menu Start zvolte Programy a ve zobrazeném seznamu vyhledejte Rozvodnice design =S= pro spuštění aplikace pro návrh rozvodnic Po nainstalování aplikace se na ploše objeví následující ikony pro spuštění programu. - konfigurátor pro návrh rozvodnice Pragma a Kaedra - konfigurátor pro návrh rozváděče Prisma plus (manuál neobsahuje popis této aplikace) - editor štítků pro editování, tvorbu a tisk štítků pro popis přístrojů v rozvodnicích a rozváděčích (manuál neobsahuje popis této aplikace) 5

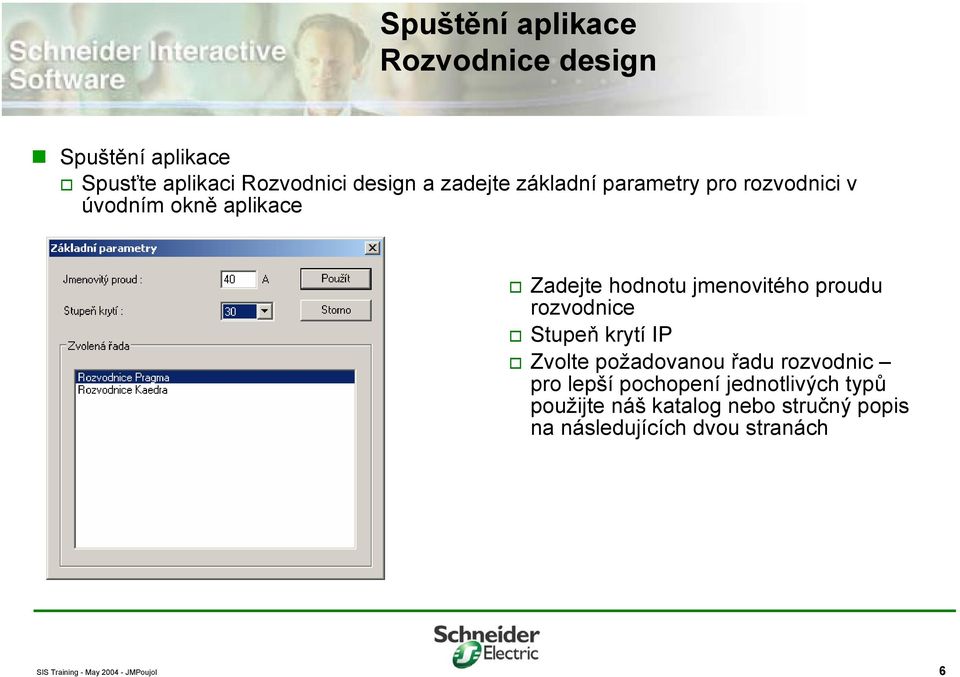

5 Spuštění aplikace Rozvodnice design Spuštění aplikace Spusťte aplikaci Rozvodnici design a zadejte základní parametry pro rozvodnici v úvodním okně aplikace Zadejte hodnotu jmenovitého proudu rozvodnice Stupeň krytí IP Zvolte požadovanou řadu rozvodnic pro lepší pochopení jednotlivých typů použijte náš katalog nebo stručný popis na následujících dvou stranách 6

6 Volba typu rozvodnice Modul Pragma Rozvodnice do 36 modulů - MiniOpale - IP30, povrchová montáž bez dveří - Mini Pragma - IP40, povrchová i zapuštěná montáž, průhledné nebo plné dveře Rozvodnice Pragma Rozvodnice 13 modulů - IP30, bez dveří, povrchová i zapuštěná montáž - IP40, s dveřmi, povrchová i zapuštěná montáž Rozvodnice 18 modulů - IP30, bez dveří, povrchová i zapuštěná montáž - IP40, s dveřmi, povrchová i zapuštěná montáž Rozvodnice 24 modulů - IP30, bez dveří, povrchová i zapuštěná montáž - IP40, s dveřmi, povrchová i zapuštěná montáž Rozhraní - IP30, bez dveří, povrchová i zapuštěná montáž - IP40, s dveřmi, povrchová i zapuštěná montáž 7

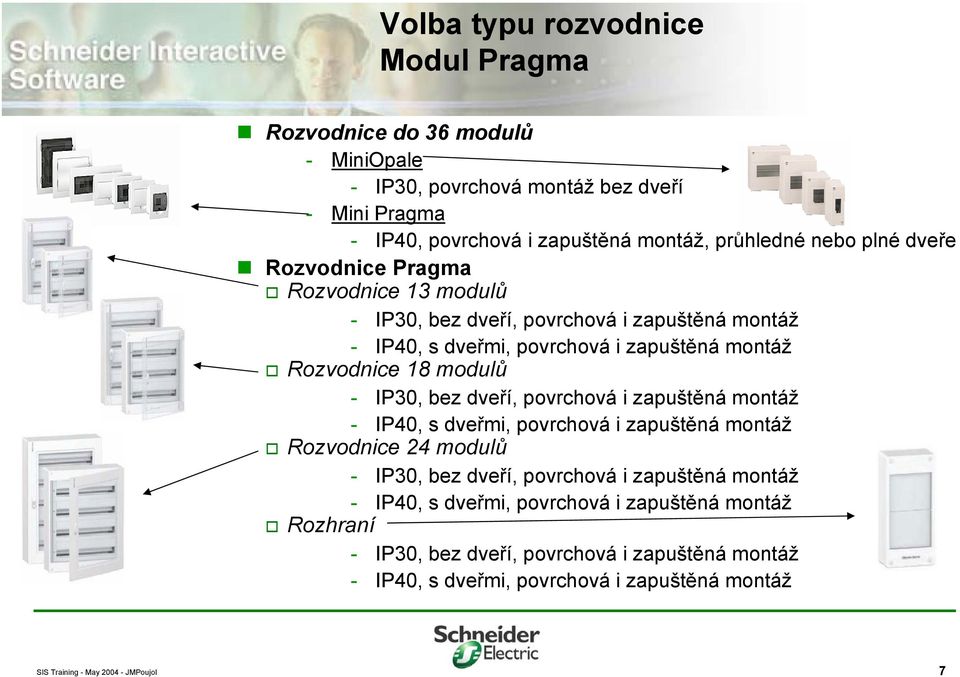

7 Volba typu rozvodnice Modul Kaedra Rozvodnice Kaedra IP65, povrchová nebo zapuštěná montáž, do 72 modulů (po 18 mm) Rozvodnice Mini rozvodnice pro modulární přístroje Zásuvkové rozvodnice se svislým rozhranním Rozhraní zásuvkových rozvodnic Zásuvkové rozvodnice Víceúčelové rozvodnice 8

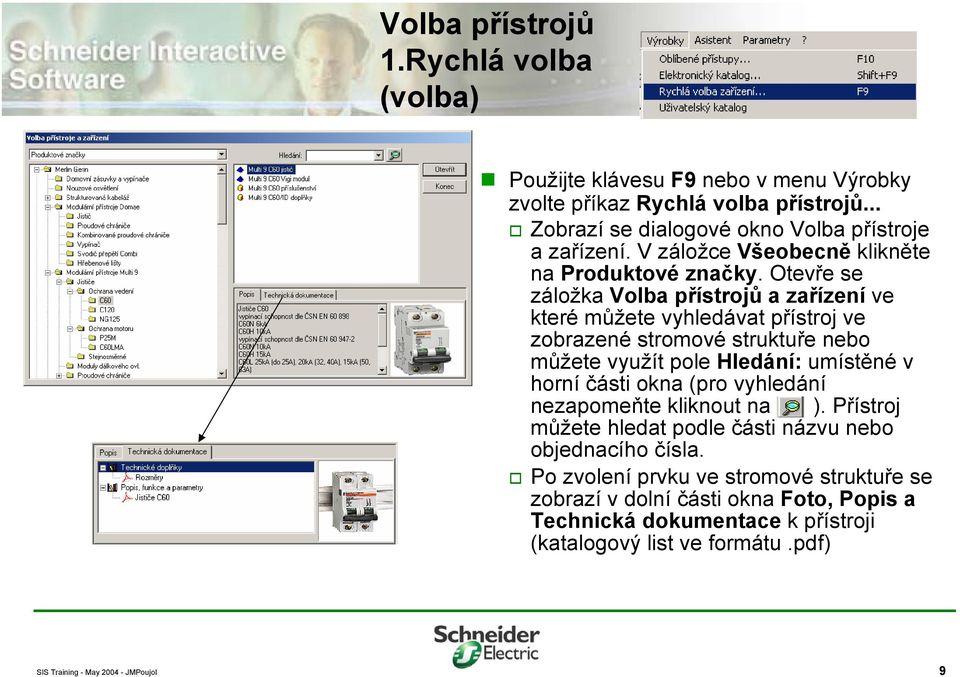

8 Volba přístrojů 1.Rychlá volba (volba) Použijte klávesu F9 nebo v menu Výrobky zvolte příkaz Rychlá volba přístrojů... Zobrazí se dialogové okno Volba přístroje a zařízení. V záložce Všeobecně klikněte na Produktové značky. Otevře se záložka Volba přístrojů a zařízení ve které můžete vyhledávat přístroj ve zobrazené stromové struktuře nebo můžete využít pole Hledání: umístěné v horní části okna (pro vyhledání nezapomeňte kliknout na ). Přístroj můžete hledat podle části názvu nebo objednacího čísla. Po zvolení prvku ve stromové struktuře se zobrazí v dolní části okna Foto, Popis a Technická dokumentace k přístroji (katalogový list ve formátu.pdf) 9

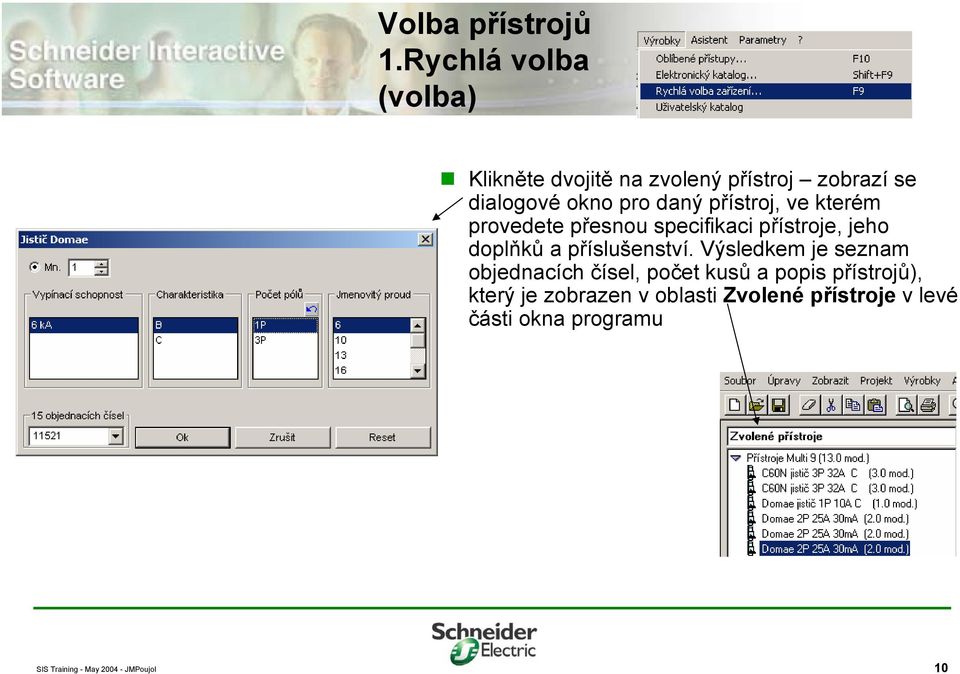

9 Volba přístrojů 1.Rychlá volba (volba) Klikněte dvojitě na zvolený přístroj zobrazí se dialogové okno pro daný přístroj, ve kterém provedete přesnou specifikaci přístroje, jeho doplňků a příslušenství. Výsledkem je seznam objednacích čísel, počet kusů a popis přístrojů), který je zobrazen v oblasti Zvolené přístroje v levé části okna programu 10

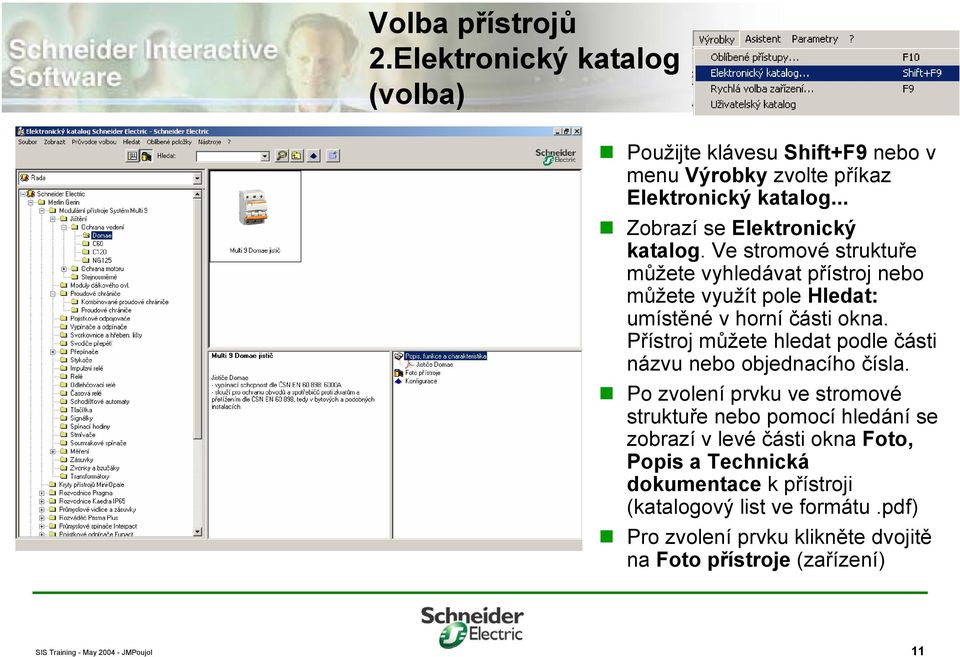

10 Volba přístrojů 2.Elektronický katalog (volba) Použijte klávesu Shift+F9 nebo v menu Výrobky zvolte příkaz Elektronický katalog... Zobrazí se Elektronický katalog. Ve stromové struktuře můžete vyhledávat přístroj nebo můžete využít pole Hledat: umístěné v horní části okna. Přístroj můžete hledat podle části názvu nebo objednacího čísla. Po zvolení prvku ve stromové struktuře nebo pomocí hledání se zobrazí v levé části okna Foto, Popis a Technická dokumentace k přístroji (katalogový list ve formátu.pdf) Pro zvolení prvku klikněte dvojitě na Foto přístroje (zařízení) 11

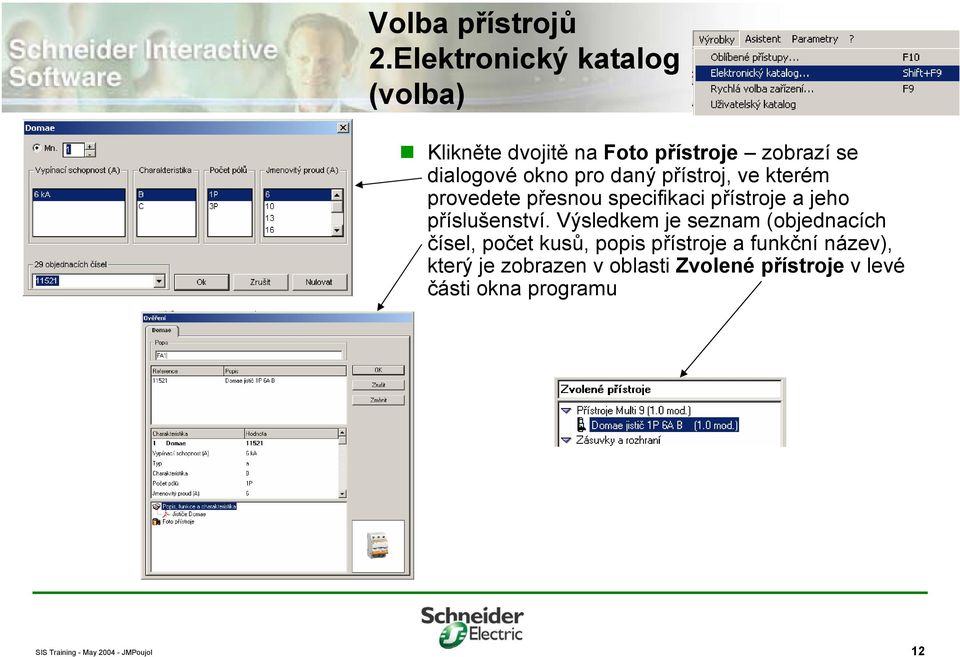

11 Volba přístrojů 2.Elektronický katalog (volba) Klikněte dvojitě na Foto přístroje zobrazíse dialogové okno pro daný přístroj, ve kterém provedete přesnou specifikaci přístroje a jeho příslušenství. Výsledkem je seznam (objednacích čísel, počet kusů, popis přístroje a funkční název), který je zobrazen v oblasti Zvolené přístroje v levé části okna programu 12

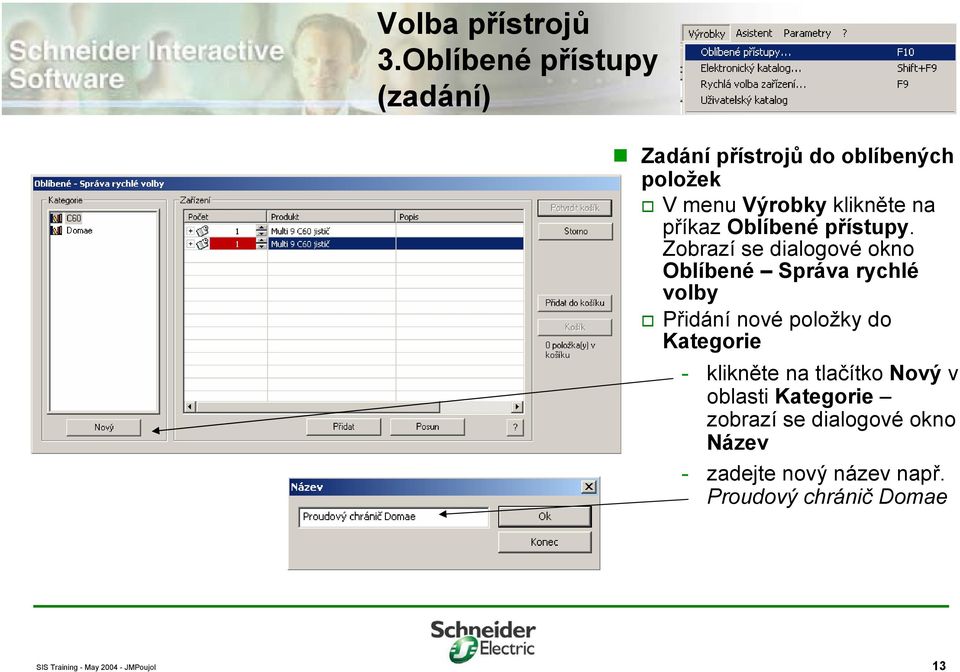

12 Volba přístrojů 3.Oblíbené přístupy (zadání) Zadání přístrojů do oblíbených položek V menu Výrobky klikněte na příkaz Oblíbené přístupy. Zobrazí se dialogové okno Oblíbené Správa rychlé volby Přidání nové položky do Kategorie - klikněte na tlačítko Nový v oblasti Kategorie zobrazí se dialogové okno Název - zadejte nový název např. Proudový chránič Domae 13

13 Volba přístrojů 3.Oblíbené přístupy (zadání) Zadání přístrojů do oblíbených položek Kategorie Proudový chránič Domae je přidána V oblasti Zařízení klikněte na Přidat zobrazíse dialogové okno pro Rychlou volbu přístrojů zvolte požadovaný typ proudového chrániče a potvrďte určitý proudový chránič bude přidán do seznamu v oblasti Zařízení. Pro zobrazení detailu zvoleného přístroje klikněte na. Pro odstranění prvku ze seznamu můžete použít příkaz Vymazat z menu Úpravy nebo klávesu Del 14

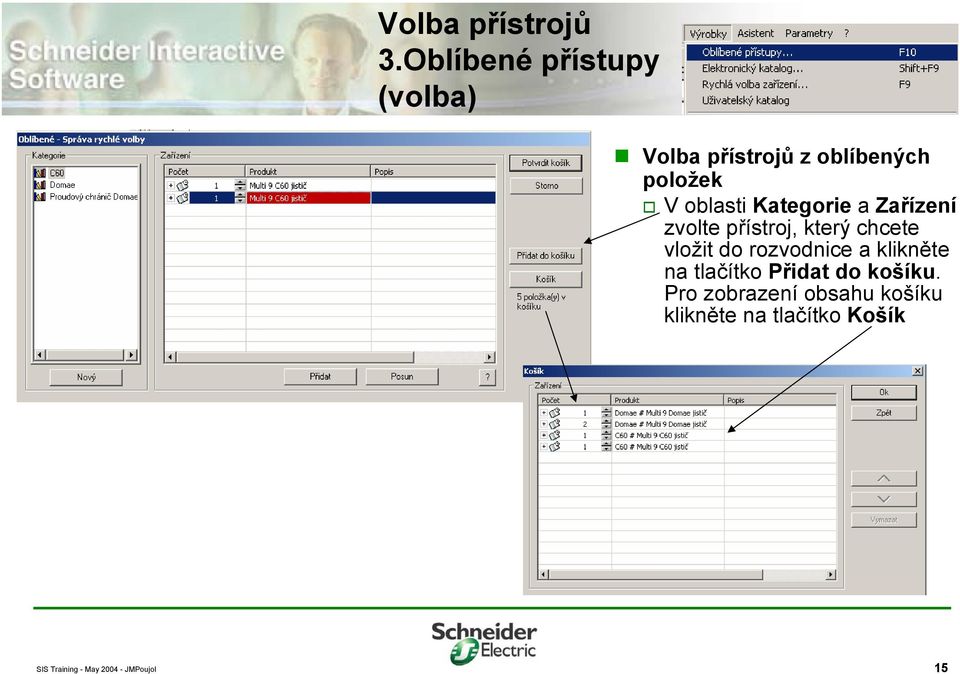

14 Volba přístrojů 3.Oblíbené přístupy (volba) Volba přístrojů z oblíbených položek V oblasti Kategorie a Zařízení zvolte přístroj, který chcete vložit do rozvodnice a klikněte na tlačítko Přidat do košíku. Pro zobrazení obsahu košíku klikněte na tlačítko Košík 15

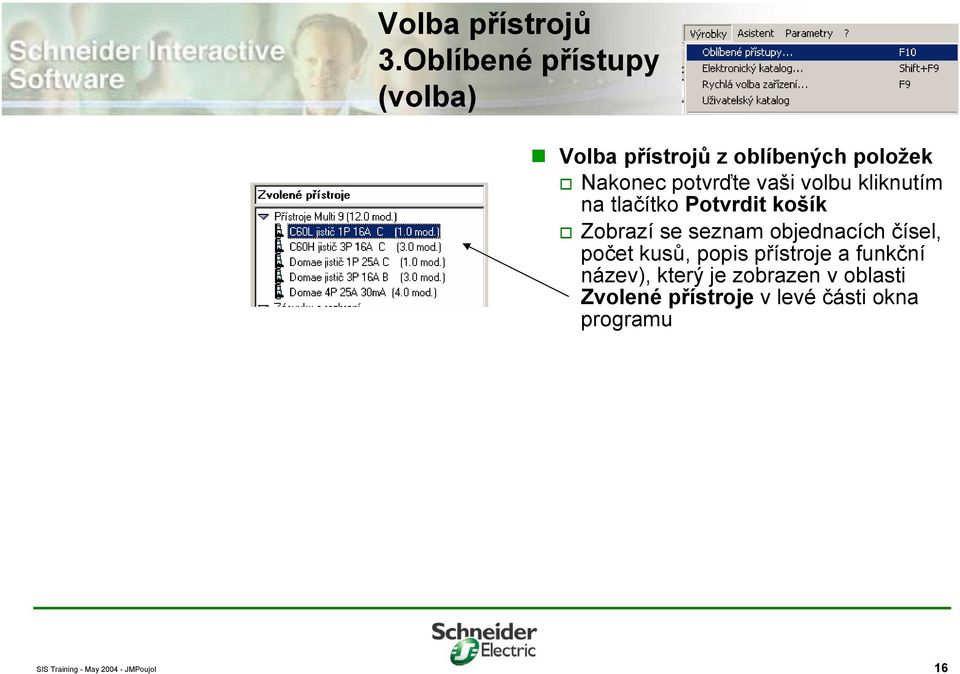

15 Volba přístrojů 3.Oblíbené přístupy (volba) Volba přístrojů z oblíbených položek Nakonec potvrďte vaši volbu kliknutím na tlačítko Potvrdit košík Zobrazí se seznam objednacích čísel, počet kusů, popis přístroje a funkční název), který je zobrazen v oblasti Zvolené přístroje v levé části okna programu 16

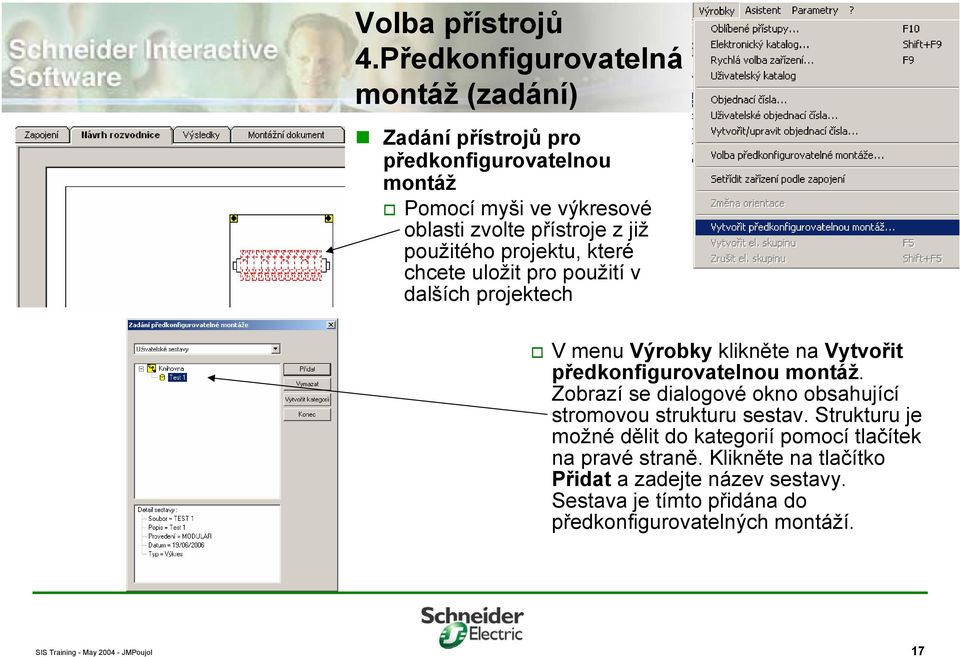

16 Volba přístrojů 4.Předkonfigurovatelná montáž (zadání) Zadání přístrojů pro předkonfigurovatelnou montáž Pomocí myši ve výkresové oblasti zvolte přístroje z již použitého projektu, které chcete uložit pro použití v dalších projektech V menu Výrobky klikněte na Vytvořit předkonfigurovatelnou montáž. Zobrazí se dialogové okno obsahující stromovou strukturu sestav. Strukturu je možné dělit do kategorií pomocí tlačítek na pravé straně. Klikněte na tlačítko Přidat a zadejte název sestavy. Sestava je tímto přidána do předkonfigurovatelných montáží. 17

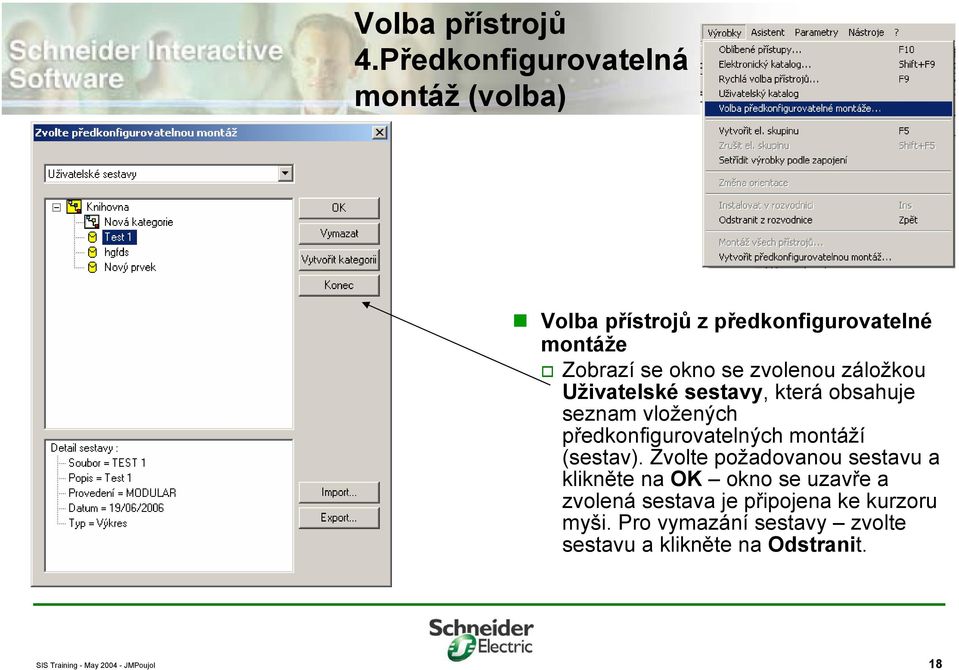

17 Volba přístrojů 4.Předkonfigurovatelná montáž (volba) Volba přístrojů z předkonfigurovatelné montáže Zobrazí se okno se zvolenou záložkou Uživatelské sestavy, která obsahuje seznam vložených předkonfigurovatelných montáží (sestav). Zvolte požadovanou sestavu a klikněte na OK okno se uzavře a zvolená sestava je připojena ke kurzoru myši. Pro vymazání sestavy zvolte sestavu a klikněte na Odstranit. 18

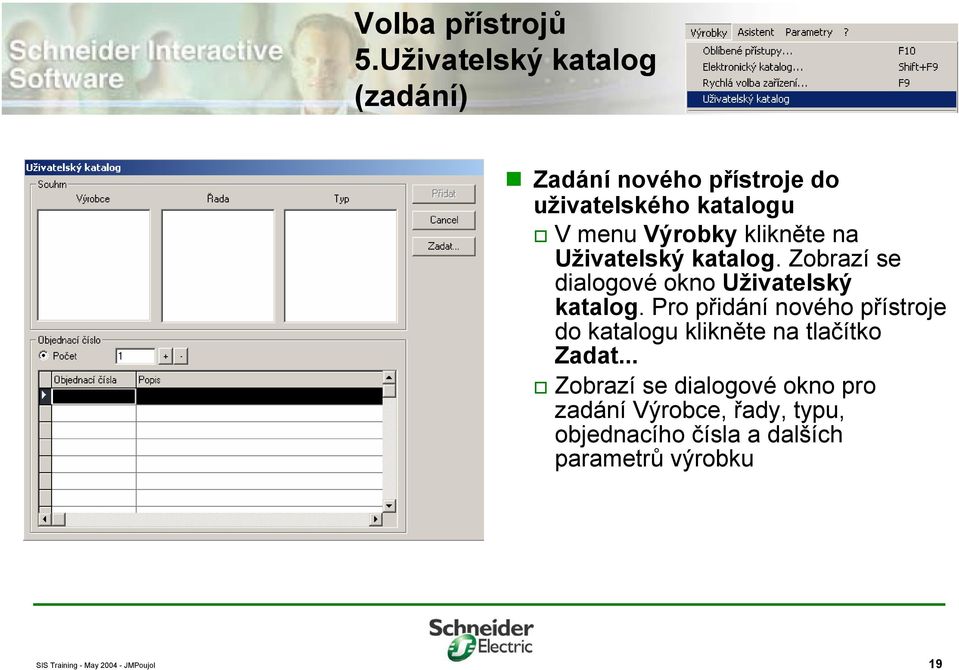

18 Volba přístrojů 5.Uživatelský katalog (zadání) Zadání nového přístroje do uživatelského katalogu V menu Výrobky klikněte na Uživatelský katalog. Zobrazí se dialogové okno Uživatelský katalog. Pro přidání nového přístroje do katalogu klikněte na tlačítko Zadat... Zobrazí se dialogové okno pro zadání Výrobce, řady, typu, objednacího čísla a dalších parametrů výrobku 19

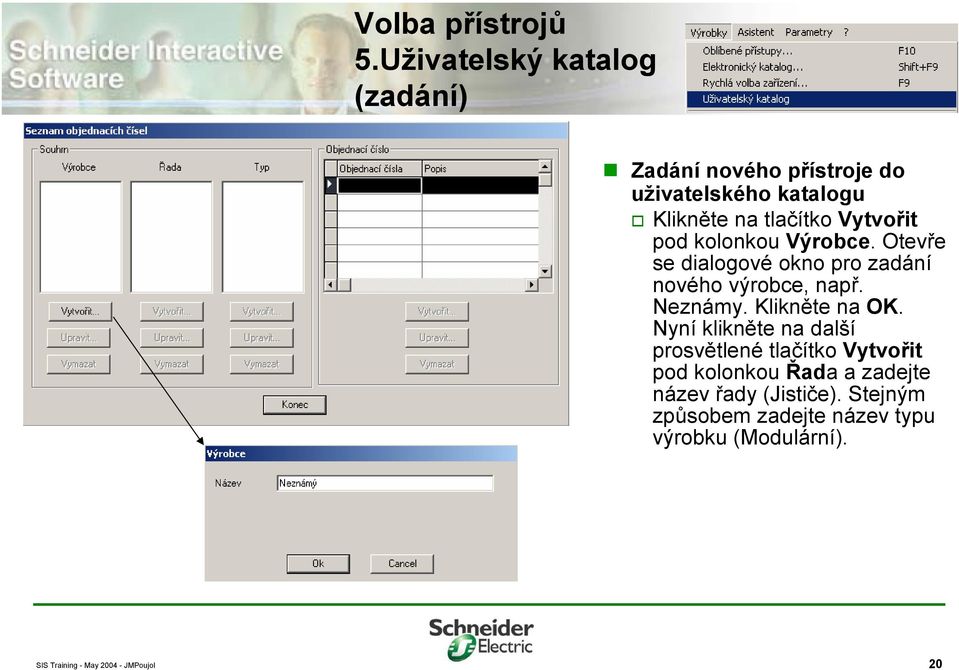

19 Volba přístrojů 5.Uživatelský katalog (zadání) Zadání nového přístroje do uživatelského katalogu Klikněte na tlačítko Vytvořit pod kolonkou Výrobce. Otevře se dialogové okno pro zadání nového výrobce, např. Neznámy. Klikněte na OK. Nyní klikněte na další prosvětlené tlačítko Vytvořit pod kolonkou Řada a zadejte název řady (Jističe). Stejným způsobem zadejte název typu výrobku (Modulární). 20

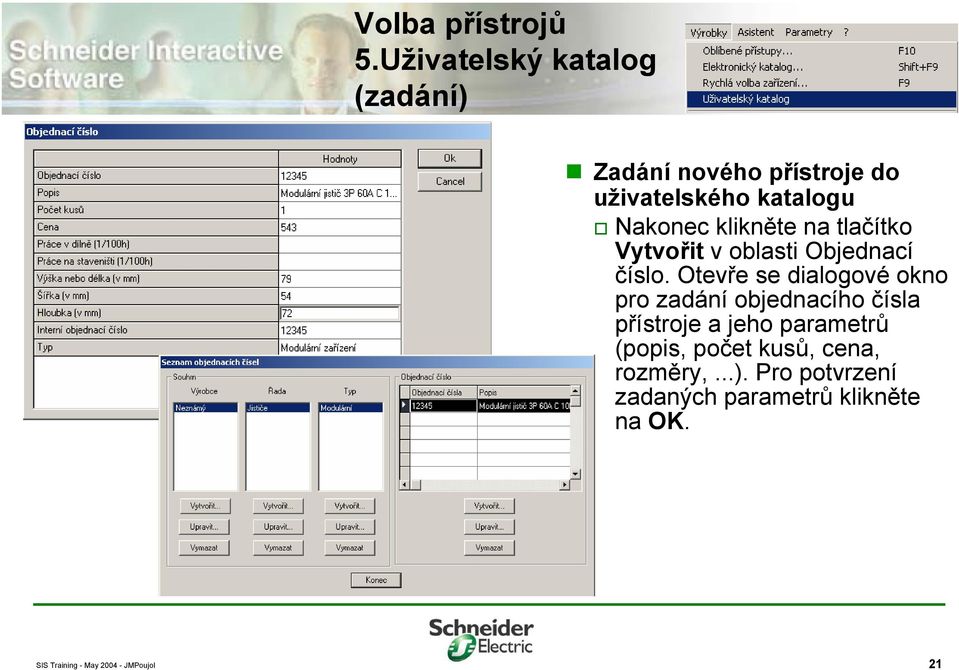

20 Volba přístrojů 5.Uživatelský katalog (zadání) Zadání nového přístroje do uživatelského katalogu Nakonec klikněte na tlačítko Vytvořit v oblasti Objednací číslo. Otevře se dialogové okno pro zadání objednacího čísla přístroje a jeho parametrů (popis, počet kusů, cena, rozměry,...). Pro potvrzení zadaných parametrů klikněte na OK. 21

21 Volba přístrojů 5.Uživatelský katalog (volba) Vložení nového přístroje do uživatelského katalogu V menu Výrobky klikněte na Uživatelský katalog. Zvolte požadovaný výrobek a počet kusů. Potvrďte kliknutím na Přidat. Zvolené výrobky jsou umístěny do oblasti Zvolené přístroje. Následně můžete tyto přístroje umístit do rozvodnice. 22

22 Automatický návrh rozvodnice Rozvodnice Pragma Zadejte všechny požadované přístroje, které chcete vložit do rozvodnice jednou z uvedených voleb (rychlá volba, elektronický katalog,...) Klikněte na klávesu F11 nebo na tlačítko v panelu nástrojů nebo v menu Asistent zvolte Automatický návrh rozvodnice Definujte pořadí, které chcete použít pro umístění přístrojů v rozvodnici (z oblasti Zvolené přístroje nebo ze záložky Zapojení) standardně je pořadí stejné Zobrazí se následující dialogové okno (viz. další strana) ve kterém zvolte záložku s požadovaným typem montáže, zvolte sloupec s vhodným typem rozvodnice a počet řad (rozvodnice, které neodpovídají parametrům zadaným ve vstupním okně stupeň krytí a jmenovitý proud - není možné zvolit) V horní části okna se zobrazí dostupná rezerva rozvodnice v procentech a pořadové číslo rozvodnice 23

23 Automatický návrh rozvodnice Rozvodnice Pragma Nyní zvolte požadovaný typ a velikost rozvodnici s ohledem na způsob montáže pomocí jedné ze záložek : Povrchová montáž Zapuštěná montáž Rozhraní (pro zásuvky) Pokud kliknete na zvolenou rozvodnici, v pravé části okna se automaticky označí přístroje, které je možné do rozvodnice vložit. Můžete zvolit i více než jednu rozvodnici (pokud je následně vložíte do pracovní plochy vedle sebe bude použit vhodný spojovací materiál). V horní části okna je uvedena velikost Rezervy a vedle ní pořadové číslo Rozvodnice (max. můžete použít najednou 4 rozvodnice). Pro ukončení tohoto okna klikněte na tlač ítko Dokonč it 24

24 Automatický návrh rozvodnice Rozvodnice Pragma Zobrazí se záložka Návrh rozvodnice a u ukazatele myši je připojena zvolená rozvodnice. Přesuňte myš do požadovaného bodu vložení a klikněte. Rozvodnice bude umístěna do oblasti. Zobrazení rozvodnice je možné přepínat : Dveře Rozvodnice Rám 25

25 Automatický návrh rozvodnice Rozvodnice Pragma Pokud je velikost rozvodnice větší než velikost pracovní oblasti v Návrhu rozvodnice zobrazí se následující zpráva Klikněte na OK. Zobrazí se dialogové okno Vybrat formát (rámeček). V oblasti formát zvolte větší velikost formátu (A3, A2,...). Ve spodní části okna můžete zvolit jiný typ rámečku a umístění razítka 26

26 Automatický návrh rozvodnice Rozvodnice Kaedra Zadejte všechny požadované přístroje, které chcete vložit do rozvodnice jednou z uvedených voleb (rychlá volba, elektronický katalog,...) Klikněte na klávesu F11 nebo na tlačítko v panelu nástrojů nebo v menu Asistent zvolte Automatický návrh rozvodnice Definujte pořadí, které chcete použít pro umístění přístrojů v rozvodnici (z oblasti Zvolené přístroje nebo ze záložky Zapojení) standardně je pořadí stejné Zobrazí se následující dialogové okno (viz. další strana) ve kterém zvolte záložku s požadovaným typem rozvodnice (modulární, zásuvková nebo rozhraní), zvolte sloupec s vhodným typem rozvodnice a rozměry (rozvodnice, které neodpovídají parametrům zadaným ve vstupním okně stupeň krytí a jmenovitý proud - není možné zvolit) V horní části okna se zobrazí dostupná rezerva rozvodnice v procentech a pořadové číslo rozvodnice 27

27 Automatický návrh rozvodnice Rozvodnice Kaedra Nyní zvolte požadovanou rozvodnici nebo rozhraní pro umístění přístrojů (v našem případě jde o modulární přístroje a zásuvky). Pokud kliknete na zvolenou rozvodnici, v pravé části okna se automaticky označí přístroje, které je možné do rozvodnice vložit. Můžete zvolit i více než jednu rozvodnici (max. 4). Nezapomeňte, že pokud chcete spojit dvě rozvodnice dohromady, musí mít stejný rozměr. V horní části okna je uvedena velikost Rezervy a vedle ní pořadové číslo Rozvodnice. Pro zadání další rozvodnice klikněte na tlačítko Další 28

28 Automatický návrh rozvodnice Rozvodnice Kaedra Více rozvodnic se automaticky volí pouze v případě, že velikost zvolené rozvodnice je nedostatečná pro vložení vámi zadaných přístrojů do jedné rozvodnice. Zobrazí se stejné okno jako v předešlém případě, pouze pořadové číslo rozvodnice je 2, změnila se také rezerva (75%). Zvolte druhou rozvodnici tak, aby byly označeny všechny zbylé přístroje a klikněte na tlačítko Dokončit. 29

29 Automatický návrh rozvodnice Rozvodnice Kaedra Zobrazí se záložka Návrh rozvodnice a u ukazatele myši je připojena zvolená první rozvodnice. Přesuňte myš do požadovaného bodu vložení a klikněte. Rozvodnice bude umístěna do oblasti. Druhou rozvodnici umístěte nad nebo vedle první rozvodnice. Objeví se spojovací bod a do seznamu materiálu se automaticky vloží potřebná spojovací sada. Zobrazení rozvodnice je možné přepínat mezi Zavřené dveře Otevřené dveře Rám 30

30 Nástroje pro úpravu návrhu Popis přístrojů v oblasti Zvolené přístroje V záhlaví je uvedena celková šířka v modulech všech zadaných přístrojů Modulární přístroje Multi 9 (16 mm) U každého přístroje může být zobrazen funkční název (FA1, FA2,...), popis (C60N jistič 3P...,...) a šířka modulárního přístroje v mm (1 mod, 3 mod,...) Postup jak zobrazit funkční název naleznete na další straně 31

31 Nástroje pro úpravu návrhu Popis přístrojů v oblasti Zvolené přístroje Pro automatické doplnění funkčních názvů zvolte v menu Asistent příkaz Automatické generování funkčních názvů. Názvy budou doplněny podle přednastavených hodnot Pro úpravu přednastavených hodnot klikněte v menu Parametry na Funkční názvy (nastavení). V otevřeném okně můžete provádět změnu nastavení pro jednotlivé prvky instalace. 32

32 Nástroje pro úpravu návrhu Úprava zvoleného přístroje Pokud si přejete již zvolený přístroj v oblasti Zvolené přístroje upravit stačí dvojitě kliknout na tento přístroj. Otevře se dialogové okno pro jeho úpravu nebo v menu Úpravy klikněte na příkaz Upravit přístroj (není možné měnit tímto způsobem počet kusů). Kopírování, vkládání a mazání přístrojů (zařízení) Již umístěné přístroje lze kopírovat, vkládat nebo mazat v oblasti Zvolené přístroje. Pro tyto úpravy můžete využít běžných klávesových zkratek z Windows nebo využít příkazů z menu Úpravy. Popis přístroje Slouží pro úpravu popisu přístroje zobrazeného v oblasti Zvolené přístroje. Zvolte přístroj a v menu Úpravy klikněte na Popis přístroje. Zobrazí se dialogové okno Popis přístroje, ve kterém můžete upravit popis. Ve spodní části okna je zobrazen seznam objednacích čísel, ze kterých se přístroj skládá. Upravený popis bude uveden v oblasti Zvolené přístroje a v Montážním dokumentu. 33

33 Nástroje pro úpravu návrhu Změna formátu (rámečku) strany Pokud je velikost rozvodnice větší než velikost pracovní oblasti v Návrhu rozvodnice musíte změnit velikost formátu pomocí příkazu Formát (rámeček)... v menu Parametry Zobrazí se dialogové okno Vybrat formát (rámeček). V oblasti formát zvolte větší velikost formátu (A3, A2,...). Ve spodní části okna můžete zvolit jiný typ rámečku a razítka 34

34 Nástroje pro úpravu návrhu Grafická kontrola rozmístění V menu Parametry zvolte Grafická kontrola rozmístění pro možnost aktivace pomocníka pro umístění přístrojů nebo pro kontrolu volného místa pro připojení a propojení přístrojů (zadáte minimální svislý prostor mezi 2 přístroji v mm) Automatické ukládání projektu V menu Parametry zvolte Automatické ukládání pro možnost aktivace automatického ukládání zatrhněte požadovanou volbu a zadejte interval v minutách pro automatické ukládání 35

35 Nástroje pro úpravu návrhu Způsob montáže přístrojů do rozvodnice zadejte způsob montáže (umístění) přístrojů v rozvodnici - Svisle (shora dolů nebo zespodu nahoru) - Vodorovně (zleva doprava nebo zprava doleva) 36

36 Nástroje pro úpravu návrhu Odstranit z rozvodnice Pokud máte již rozvodnici včetně všech přístrojů nakreslenou a přejete si některé přístroje (změnit parametry, např. počet pólů, char.,...) nebo rozvodnici (např. velikost,...) upravit, zvolte pomocí myši požadovaný prvek a v menu výrobky klikněte na příkaz Odstranit z rozvodnice nebo klikněte na tlačítko v panelu nástrojů. Zvolený prvek (y) bude přesunut z oblasti Návrh rozvodnice do oblasti Zvolené přístroje zde můžete dvojitým kliknutím na prvek provést úpravu a pomocí myši jej přesunout jej přesunout zpět do oblasti Návrh rozvodnice Kliknutím na právé tlačítko myši se zobrazí podmenu 37

37 Výsledky export do dalších aplikací Záložka Výsledky (Objednací číslo, počet, výrobek) Záložka Montážní dokument (Objednací číslo, výrobek, popis, funkční název, rozvodnice, lišty,...) Záložka Návrh rozvodnice (obsahuje čelní pohled na rozvodnici) Tyto výsledky můžete označit pomocí myši a kláves Shift nebo Ctrl zkopírovat (Ctrl+C) a vložit (Ctrl+V) do programu Excel nebo Word 38

38 Výsledky export z programu V menu Soubor zvolte Export objednacích čísel... Bude exportován seznam materiálu uvedený v záložce Výsledky ve formátu.txt Pro provedení cenové nabídky použijte náš Elektronický ceník Ceník SE V tomto případě nesmíte mít zaškrtnutou položku Rozložit objednací čísla v záložce Výsledky. Otevřete Elektronický ceník a vpravo dole klikněte na tlačítko.otevře se dialogové okno Import ze software SE do objednávky. Zaškrtněte políčko Rozvodnice design. Otevře se standardní dialogové okno pro otevření souboru zvolte exportovaný soubor z programu Rozvodnice design (modul Pragma nebo Kaedra) a klikněte na OK. Soubor bude načten a v aplikaci bude k jednotlivým položkám přiřazena cena. V menu Soubor zvolte Export DXF Zobrazí se standardní dialogové okno pro uložení čelního pohledu na rozvodnici ve formátu.dxf (pro další použití v CAD programech) 39
