QoS na L2/L3/L4. Brno, Ing. Martin Ťupa

Transkript

1 QoS na L2/L3/L4 Brno, Ing. Martin Ťupa

2 Měření kvality služeb Kolik protlačíte přes aktivní prvky? Kde jsou limitní hodnoty ETH spoje? Central Office Data Hlas Video House Multiservice switch Black Box Network Infrastructure Multiservice switch Small business Connectivity to Internet Access Network Customer premises Demarkační bod FTB-860G QoS Quality of Services Downlink Uplink Demarkační bod FTB-860G

3 Co ovlivňuje QoS parametry Shaping and policing omezení datového provozu Central Office Multiservice switch Chybná konfigurace aktivních prvků Black Box Network Infrastructure Multiservice switch Synchronizační chyby House Small business Connectivity to Internet Access Network Customer premises Chyby kódování Malé vyrovnávací paměti na aktivních prvcích Problém na fyzické vrstvě

4 Co je QoS? Dílčí parametry QoS Quality of Services, KPIs Key Performance Indicators Key QoS Metrics Data transmission speed Downstream (Download) Data transmission speed Upstream (Upload) Delay Delay Variation Packet Error Packet Loss Multicast Join Time (Zap) Datová přenosový rychlost ve směru ke koncovému uživateli Datová přenosový rychlost ve směru k poskytovateli služby Zpoždění Kolísání zpoždění Pakety mimo pořadí, chyba CRC Ztrátovost paketů Doba přepnutí

5 Důležitost tech. parametrů dle služeb text

6 Media Layer Host Layer Konvence v názvosloví Referenční Model ISO/OSI Model TCP/IP Application Data Presentation Data Application Session Data Transport L4 Segment L4 Transport Network L3 Packet L3 Network Data Link Physical L2 L1 Frame Bit L1/2 Data Link

7 Souběh protokolů, zapouzdřování doc. Ing. Karel Burda, CSc.

8 Media Layer Host Layer Konvence v názvosloví Referenční Model ISO/OSI Model TCP/IP Application Network Process to Application Presentation Data Representation and Encryption Application Session Interhost Communications Transport L4 End-to-End Connections And Reliability L4 Transport Network Path Determination and Logical Addressing Network Data Link Physical Physical addressing Signal and Binary Transmission/Media Data Link

9 Síťová architektura TCP/IP Aplikace běží přes TCP a UDP L5/7 Application FTP HTTP CRM ERP VoIP IPTV On-line gaming Non-real-time Application Real-time Application L4 Transport TCP UDP Reliable Transport Protocol Unreliable Transport Protocol L3 L1/2 Network Data Link IP Ethernet

10 TCP Establishment, Transfer, Closure Simplified Example TCP Client TCP Server Establish TCP Session (SYN) Accept TCP Session (SYN-ACK) Acknowledge TCP Traffic (ACK) Send TCP Traffic (TCP Segment) Acknowledge Received TCP Traffic (ACK) Close TCP Session (FIN) Accept Closure of TCP Session (FIN-ACK) Acknowledge TCP Traffic (ACK) 2013 EXFO Inc. All rights reserved.. 14

11 Metodologie dle vrstev a protokolů

12 L2 Transparency on the NetBlazer Example Protocols Protocol Identifier Dest. MAC Address CDP Frame Format: SNAP; EtherType=0x2000; OUI=0x00000C C-CC-CC-CC 2013 EXFO Inc. All rights reserved.. 17

13 ITU-T Y.1564 RFC 2544-like Standardy pro ETH testy L4/UDP Metodologie pro verifikaci ETH služeb na vrstvě L4 a protokol UDP PROFiber doporučení: Turn-up/Installation/SLA validation Ethernet Business Services Ethernet Mobile Backhaul L4 dle ISO/OSI Transport Network UDP Unreliable Transport Protocol IP Data Link Ethernet

14 100% test všech ETH služeb Central Office Per-Service Traffic-Rate Limiting Data CIR=8Mbit Hlas CIR=1Mbit Video CIR=10Mbit VLAN Priority P5 = 110xxx P7 = 111xxx P6 = 101xxx Per-Service Traffic Priority House Multiservice switch Black Box Network Infrastructure Multiservice switch Small business Demarkační bod QoS Quality of Services Demarkační bod Downlink Uplink

15 EXFO s Solution RFC 6349 Standardy pro ETH testy L4/TCP Metodologie pro verifikaci ETH služeb na vrstvě L4 a protokol TCP PROFiber doporučení: Troubleshooting/Conflict resolution Ethernet Business Services Ethernet Mobile Backhaul L4 dle ISO/OSI Transport Network TCP Reliable Transport Protocol IP Data Link Ethernet

16

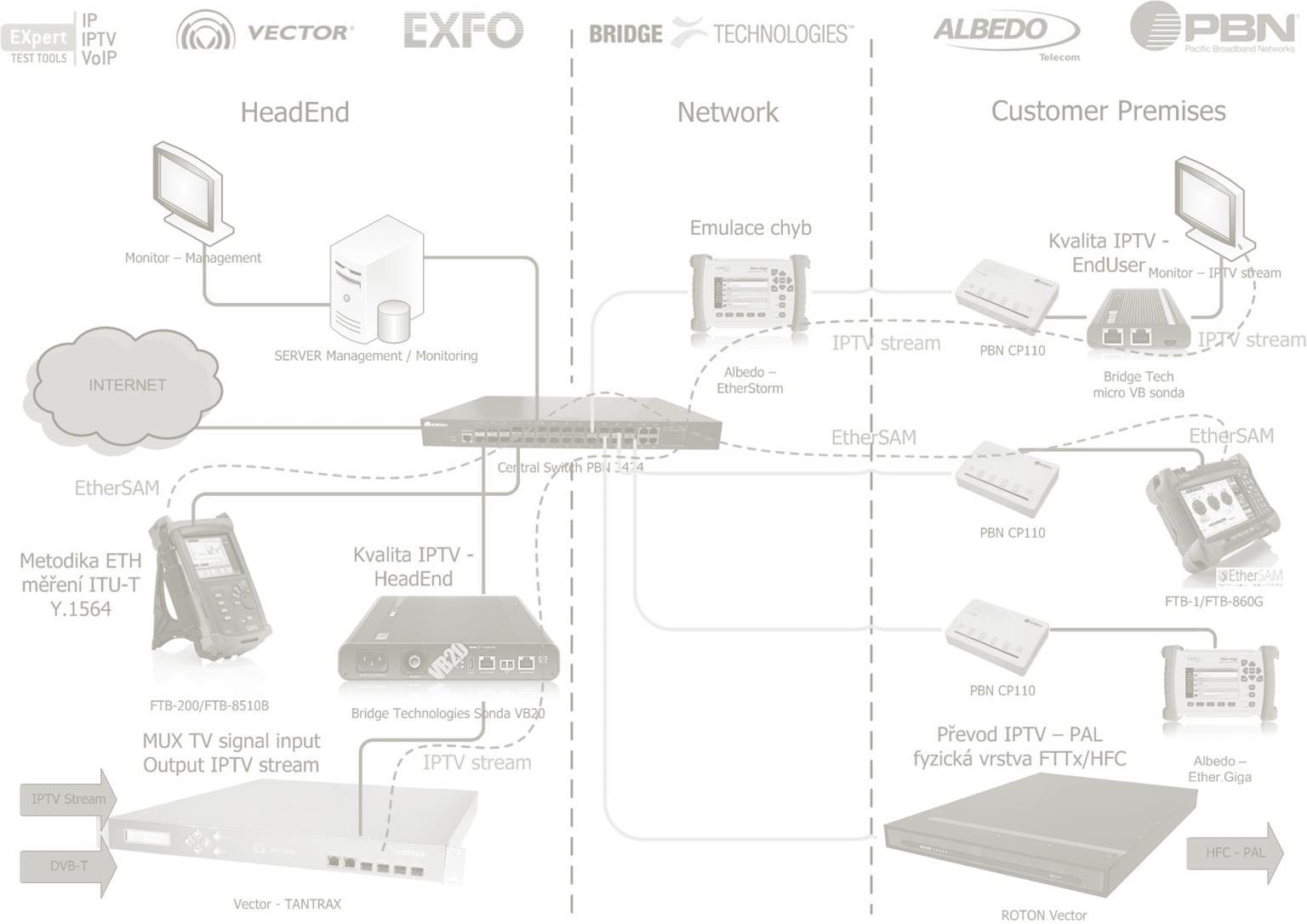

17 NGN NGA Demarkační bod Demarkační bod QoS Quality of Services L4/UDP EtherSAM ITU-T Y.1564 L4/TCP ExacTCP RFC 6349 L2 Transparency
