1 QoS na L2/L3/L4 Jak prokazovat kvalitu přípojky NGA Ing. Martin Ťupa Ing. Jan Brouček, CSc. PROFiber Networking CZ s.r.o.

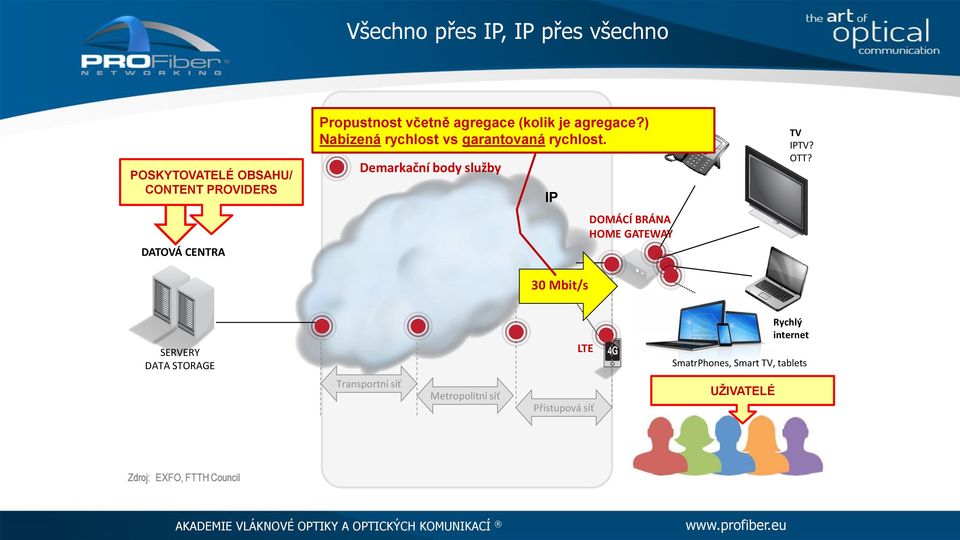

2 Všechno přes IP, IP přes všechno POSKYTOVATELÉ OBSAHU/ CONTENT PROVIDERS DATOVÁ CENTRA Propustnost včetně agregace (kolik je agregace?) Nabízená rychlost vs garantovaná rychlost. VoIP Demarkační body služby IP 30 Mbit/s DOMÁCÍ BRÁNA HOME GATEWAY TV IPTV? OTT? SERVERY DATA STORAGE LTE Rychlý internet SmatrPhones, Smart TV, tablets Transportní síť Metropolitní síť Přístupová síť UŽIVATELÉ

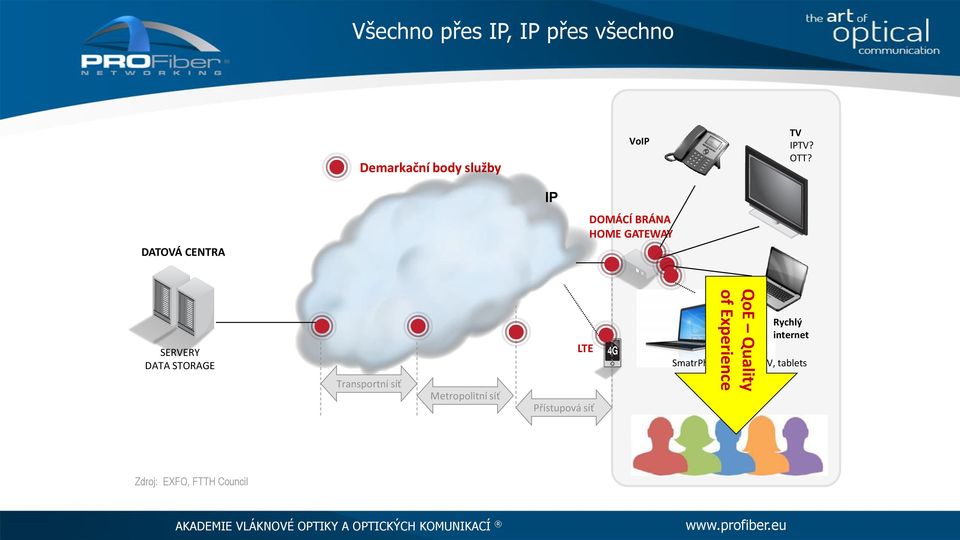

3 Všechno přes IP, IP přes všechno Demarkační body služby VoIP TV IPTV? OTT? DATOVÁ CENTRA IP DOMÁCÍ BRÁNA HOME GATEWAY SERVERY DATA STORAGE Transportní síť Metropolitní síť LTE Přístupová síť QoE Quality of Experience Rychlý internet SmatrPhones, Smart TV, tablets Zdroj: EXFO, FTTH Council

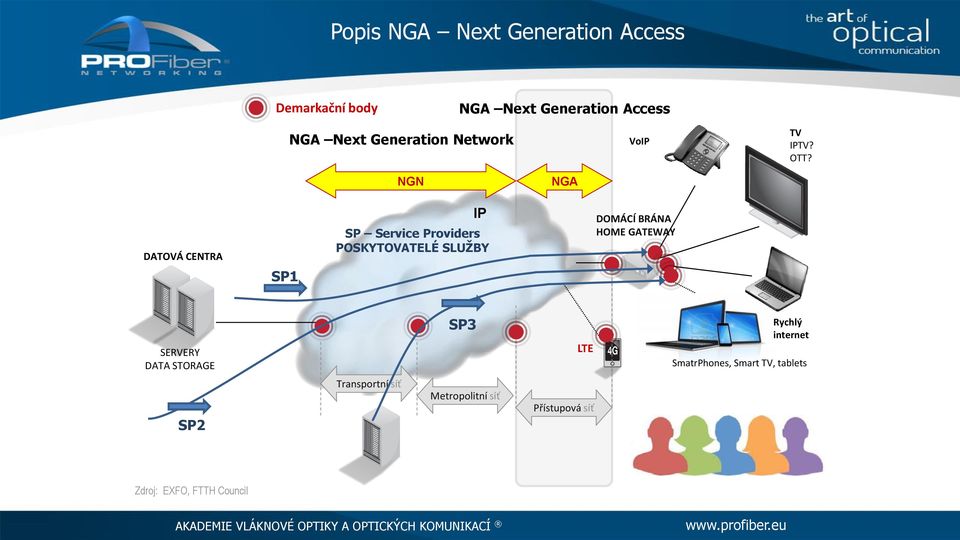

4 Popis NGA Next Generation Access Demarkační body NGA Next Generation Access NGA Next Generation Network VoIP TV IPTV? OTT? NGN NGA DATOVÁ CENTRA IP SP Service Providers POSKYTOVATELÉ SLUŽBY DOMÁCÍ BRÁNA HOME GATEWAY SP1 SERVERY DATA STORAGE SP3 LTE Rychlý internet SmatrPhones, Smart TV, tablets SP2 Transportní síť Metropolitní síť Přístupová síť Zdroj: EXFO, FTTH Council

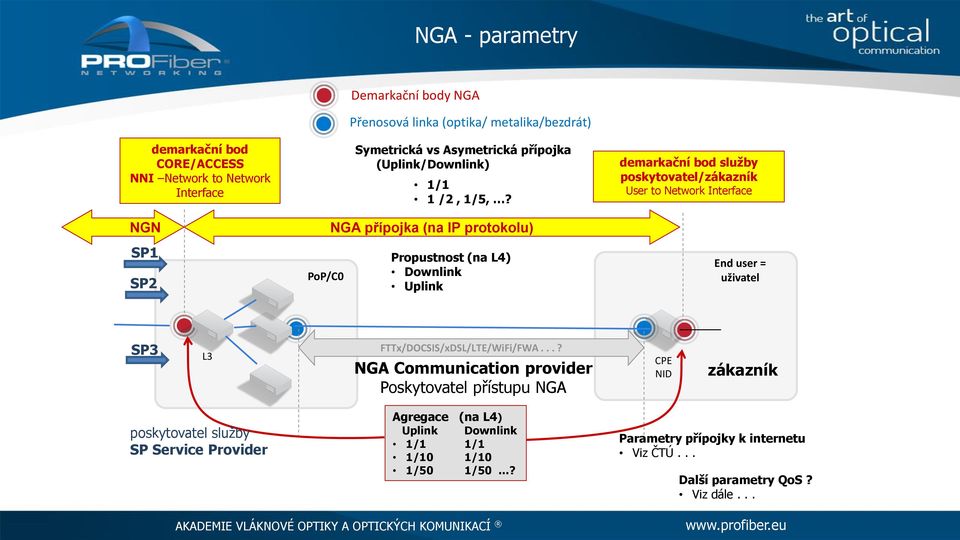

5 NGA - parametry demarkační bod CORE/ACCESS NNI Network to Network Interface NGN SP1 SP2 PoP/C0 Demarkační body NGA Přenosová linka (optika/ metalika/bezdrát) Symetrická vs Asymetrická přípojka (Uplink/Downlink) 1/1 1 /2, 1/5,? NGA přípojka (na IP protokolu) Propustnost (na L4) Downlink Uplink demarkační bod služby poskytovatel/zákazník User to Network Interface End user = uživatel SP3 L3 FTTx/DOCSIS/xDSL/LTE/WiFi/FWA...? NGA Communication provider Poskytovatel přístupu NGA CPE NID zákazník poskytovatel služby SP Service Provider Agregace (na L4) Uplink Downlink 1/1 1/1 1/10 1/10 1/50 1/50? Parametry přípojky k internetu Viz ČTÚ... Další parametry QoS? Viz dále...

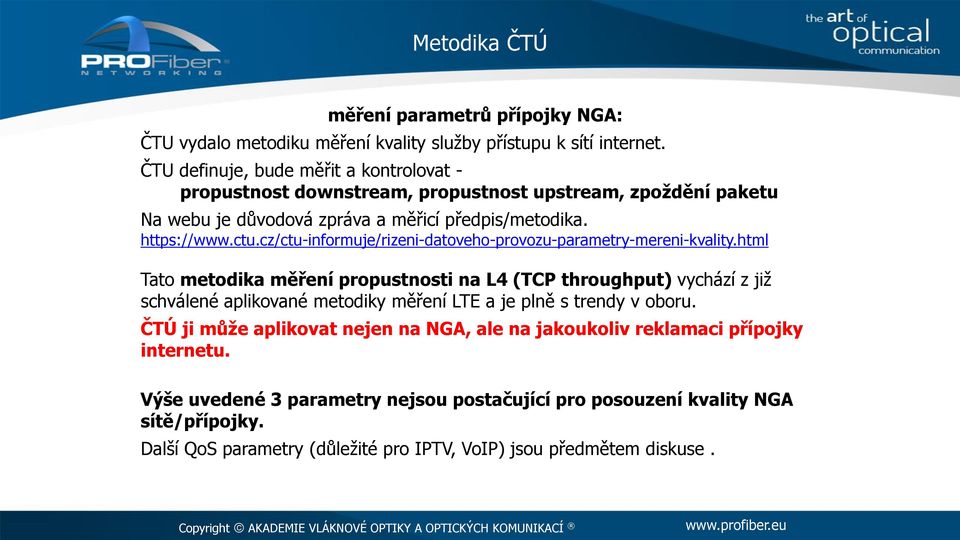

6 Metodika ČTÚ měření parametrů přípojky NGA: ČTU vydalo metodiku měření kvality služby přístupu k sítí internet. ČTU definuje, bude měřit a kontrolovat - propustnost downstream, propustnost upstream, zpoždění paketu Na webu je důvodová zpráva a měřicí předpis/metodika. Tato metodika měření propustnosti na L4 (TCP throughput) vychází z již schválené aplikované metodiky měření LTE a je plně s trendy v oboru. ČTÚ ji může aplikovat nejen na NGA, ale na jakoukoliv reklamaci přípojky internetu. Výše uvedené 3 parametry nejsou postačující pro posouzení kvality NGA sítě/přípojky. Další QoS parametry (důležité pro IPTV, VoIP) jsou předmětem diskuse. Copyright

7 Měření kvality služeb Kolik protlačíte přes aktivní prvky? Kde jsou limitní hodnoty ETH spoje? Central Office Data Hlas Video House Multiservice switch Black Box Network Infrastructure Multiservice switch Small business Connectivity to Internet Access Network Customer premises Demarkační bod FTB-860G QoS Quality of Services Downlink Uplink Demarkační bod FTB-860G

8 Co ovlivňuje QoS parametry Shaping and policing omezení datového provozu Central Office Multiservice switch Chybná konfigurace aktivních prvků Black Box Network Infrastructure Multiservice switch Synchronizační chyby House Small business Connectivity to Internet Access Network Customer premises Chyby kódování Malé vyrovnávací paměti na aktivních prvcích Problém na fyzické vrstvě

9 Co je QoS? Dílčí parametry QoS Quality of Services, KPIs Key Performance Indicators Key QoS Metrics Data transmission speed Downstream (Download) Data transmission speed Upstream (Upload) Delay Delay Variation Packet Error Packet Loss Multicast Join Time (Zap) Datová přenosový rychlost ve směru ke koncovému uživateli Datová přenosový rychlost ve směru k poskytovateli služby Zpoždění Kolísání zpoždění Pakety mimo pořadí, chyba CRC Ztrátovost paketů Doba přepnutí

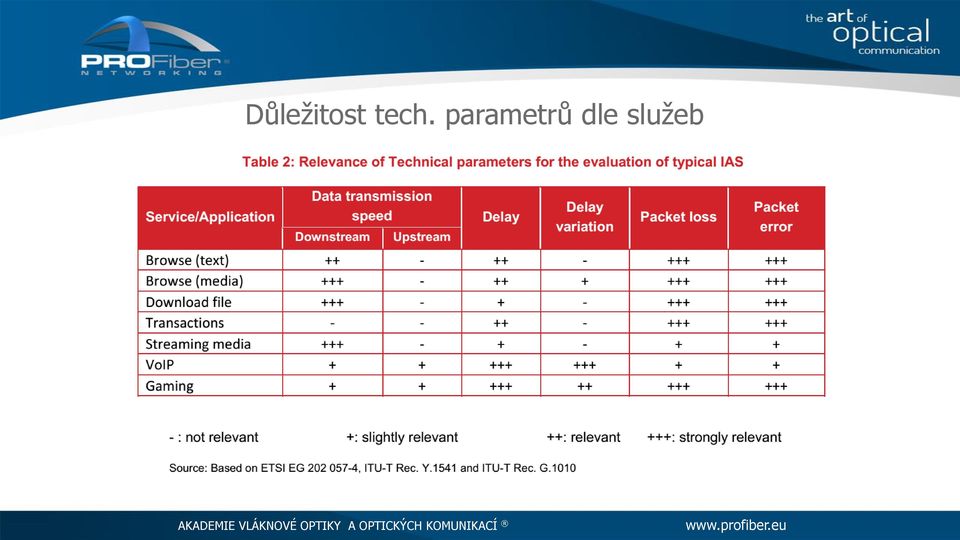

10 Důležitost tech. parametrů dle služeb text

11 Názvosloví OSI vs TCP/IP

12 Media Layer Host Layer Konvence v názvosloví Referenční Model ISO/OSI Model TCP/IP Application L7 Data Presentation L6 Data L L5 5-7 Application Session L5 Data Transport L4 Segment L3 L4 Transport Network L3 Packet L2 L3 Network Data Link Physical L2 L1 Frame Bit L2 L1 Data Link

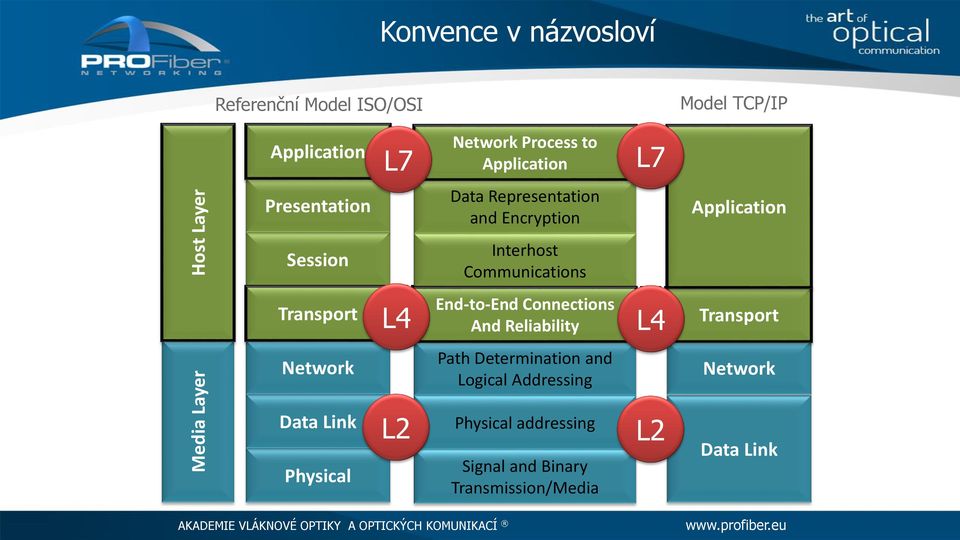

13 Media Layer Host Layer Konvence v názvosloví Referenční Model ISO/OSI Model TCP/IP Application L7 Network Process to Application L7 Presentation Data Representation and Encryption Application Session Interhost Communications Transport L4 End-to-End Connections And Reliability L4 Transport Network Path Determination and Logical Addressing Network Data Link Physical L2 Physical addressing Signal and Binary Transmission/Media L2 Data Link

14 Síťová architektura TCP/IP Aplikace běží přes TCP a UDP L5/7 Application FTP HTTP CRM ERP VoIP IPTV On-line gaming Non-real-time Application Real-time Application L4 Transport TCP UDP Reliable Transport Protocol Unreliable Transport Protocol L3 L1/2 Network Data Link IP Ethernet

15 Metodologie dle vrstev a protokolů

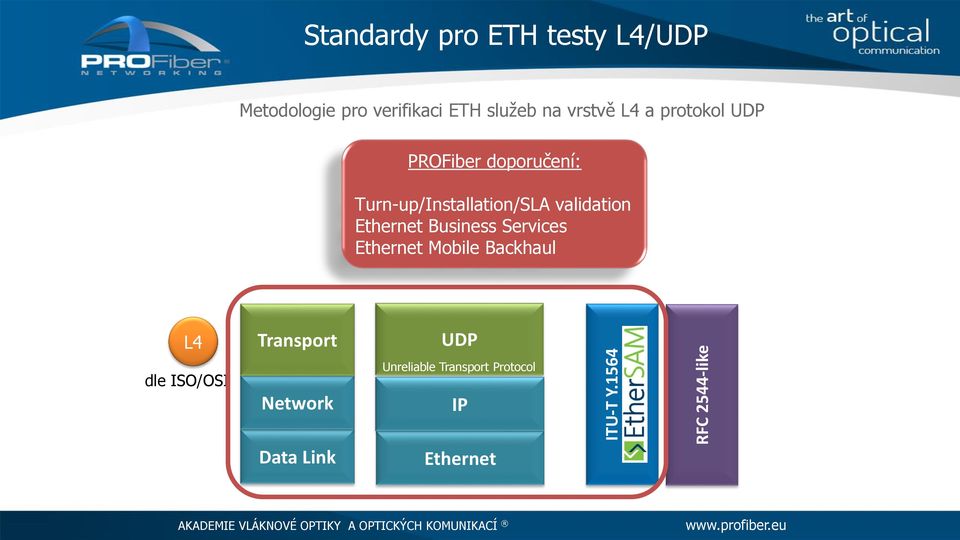

16 ITU-T Y.1564 RFC 2544-like Standardy pro ETH testy L4/UDP Metodologie pro verifikaci ETH služeb na vrstvě L4 a protokol UDP PROFiber doporučení: Turn-up/Installation/SLA validation Ethernet Business Services Ethernet Mobile Backhaul L4 dle ISO/OSI Transport Network UDP Unreliable Transport Protocol IP Data Link Ethernet

17 100% test všech ETH služeb Central Office Per-Service Traffic-Rate Limiting Data CIR=8Mbit Hlas CIR=1Mbit Video CIR=10Mbit VLAN Priority P5 = 110xxx P7 = 111xxx P6 = 101xxx Per-Service Traffic Priority House Multiservice switch Black Box Network Infrastructure Multiservice switch Small business Demarkační bod QoS Quality of Services Demarkační bod Downlink Uplink

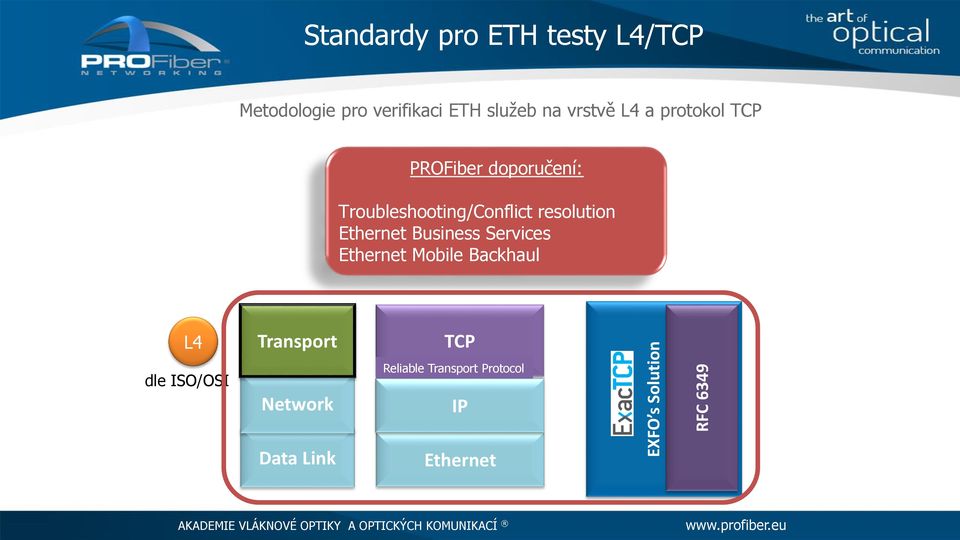

18 EXFO s Solution RFC 6349 Standardy pro ETH testy L4/TCP Metodologie pro verifikaci ETH služeb na vrstvě L4 a protokol TCP PROFiber doporučení: Troubleshooting/Conflict resolution Ethernet Business Services Ethernet Mobile Backhaul L4 dle ISO/OSI Transport Network TCP Reliable Transport Protocol IP Data Link Ethernet

19 Děkuji za pozornost Ing. Martin Ťupa
