1 Brno Ing. Martin Ťupa martin.tupa@profiber.cz Měření kvality služeb Kolik protlačíte přes aktivní prvky? Kde jsou limitní hodnoty ETH spoje? KPIs Key Demarkační Performance bod QoS Quality of Services Indicators Bandwidth Propustnost Packet Loss Ztrátovost paketů Latency Celkové zpoždění Jitter Kolísání zpoždění 1

2 Co ovlivňuje QoS parametry KPIs Key Performance Indicators Shaping and policing omezení datového provozu Chybná konfigurace aktivních prvků Cloud Synchronizační chyby Malé vyrovnávací paměti na aktivních prvcích Problém na fyzické vrstvě Throughput, Bandwidth Propustnost 100 Mbit 50 Mbit 2

3 Ztrátovost Frame Loss ztrátovost pocet zaslaných pocet prijatých 100 pocet zaslaných rámců Zpoždění Latency 3

4 Kolísání zpoždění Jitter Typy uživatelského provozu Přenosové požadavky dle typů provozu Aplikace mají rozdílné nároky a požadavky na přenosovou architekturu Typ provozu Aplikace Příklady služeb Data Datový přenos Data Internet Access FTP download/upload Server, záloha, storage Real-Time Real-time broadcast, aplikace využívající UDP rámce High-Priority Přenos servisních a režijních dat pro stabilitu sítě VoIP IPTV, VoD Internet Radio Videokonference OAM frames Switching/routing control frames Synchronizace, SyncE, 1588v2 4

5 Typy uživatelského provozu Přenosové požadavky dle typů provozu Typ provozu Data (Best-Effort) Real-Time High-Priority Propustnost (Mbit/s) Ztrátovost (%) <0.05 <0.001 <0.05 Zpoždění (ms) <30 < Kolísání zpoždění (ms) n/a <1 n/a Definice šířky pásma ITU-T Y

6 Distribuce více služeb Per-Service Traffic Priority Per-Service Traffic-Rate Limiting VLAN Priority Data Hlas Video CIR=8Mbit CIR=1Mbit CIR=10Mbit P5 = 110xxx P7 = 111xxx P6 = 101xxx Metodologie dle ITU-T Y

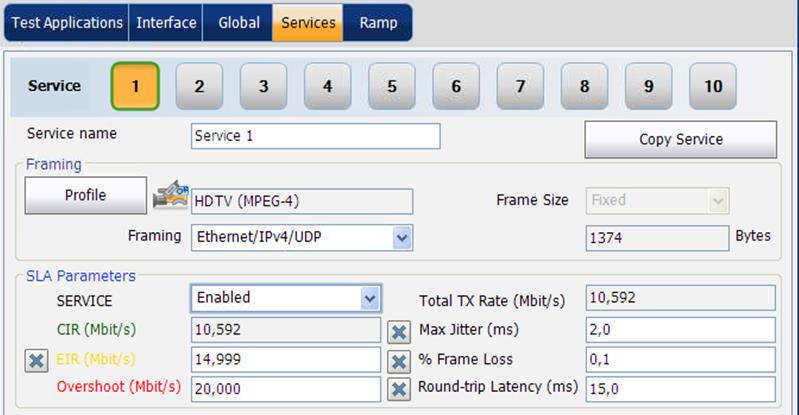

7 Standard ITU-T Y.1564 fáze 1 Ramp Test Standard ITU-T Y.1564 fáze 2 Performance test 5 Mbit/s 10 Mbit/s 2.5 Mbit/s All pass/fail results of the SLA parameters measured throughout the test (i.e., throughput, frame delay, frame loss, frame delay variation and OoS) 7

8 Co je SLA? Smluvní vztah mezi poskytovatelem a příjemce služby Smluvní podmínky Smlouva o poskytování služby Specifikace služby SLA Kvalitativní metriky Servisní metriky Procesní metriky Proč chtít SLA? Potřebujeme dohodu o úrovni poskytované služby? A proč? U jakého typu zákazníka SLA a v jakém rozsahu? Co mě bude stát dodržení podmínek? Co mě bude stát nedodržení podmínek? Bandwidth Packet Loss Latency Jitter SLA parametry a Metriky Propustnost Ztrátovost paketů Celkové zpoždění Kolísání zpoždění 8

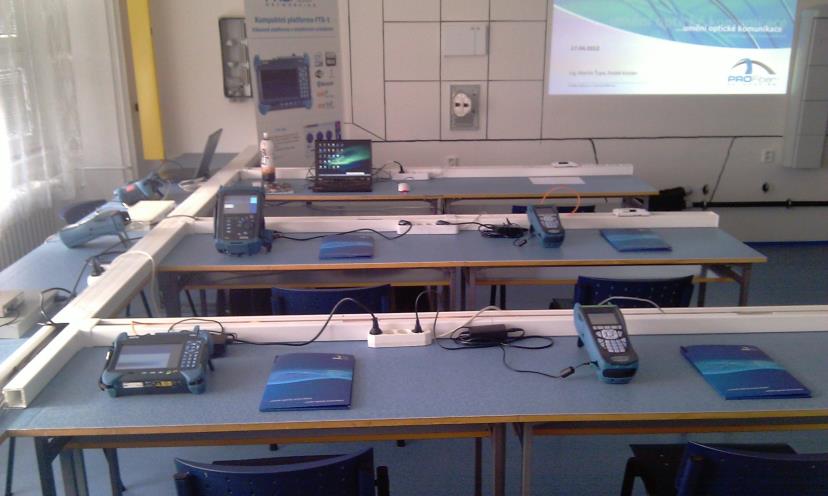

9 AKADEMIE VLÁKNOVÉ OPTIKY A OPTICKÝCH KOMUNIKACÍ Nechte si změřit parametry sítě Zápůjčky měřící techniky Technologii si otestujte dřív než ji nasadíte Testovací polygon pro měření FTTH infrastruktury a distribuovaných služeb 9
