1 Nymburk Ing. Martin Ťupa martin.tupa@profiber.cz

2 Co je SLA? Smluvní vztah mezi poskytovatelem a příjemce služby Smluvní podmínky Smlouva o poskytování služby Specifikace služby SLA Kvalitativní metriky Servisní metriky Procesní metriky

3 Proč chtít SLA? Potřebujeme dohodu o úrovni poskytované služby? A proč? U jakého typu zákazníka SLA a v jakém rozsahu? Co mě bude stát dodržení podmínek? Co mě bude stát nedodržení podmínek? Protože jde o peníze!!!

4 Kvalitativní, Servisní, Procesní SLA parametry a Metriky Dostupnost služby Rychlost reakce technické podpory a servisu na vzniklou situaci Čas na odstranění poruchy KPIs Key Performance Indicators Latency Celkové zpoždění OoS Out of Sequence Změna pořadí paketů Jitter Kolísání zpoždění Packet Loss Ztrátovost paketů Bandwith propustnost

5 Co ovlivňuje QoS parametry KPIs Key Performance Indicators Shaping and policing omezení datového provozu Chybná konfigurace aktivních prvků Synchronizační chyby Malé vyrovnávací paměti na aktivních prvcích Problém na fyzické vrstvě Zdroj: EXFO

6 Měření kvality služeb Kolik protlačíte přes aktivní prvky? Kde jsou limitní hodnoty ETH spoje? Zákazník QoE Quality of Experience Operátor QoS Quality of Services Zdroj: EXFO

7 Typy uživatelského provozu Triple Play services

8 Jak měřit a co budu potřebovat? Měření kvality služeb Zákazník Operátor Zdroj: EXFO

9 Měření kvality služeb Metodologie vhodné k prověření SLA parametrů

10 RFC 2544 Benchmarking Methodology for Network Interconnect Devices Doporučení od organizace IEEE z roku 1999 Nahrazuje starší vydání RFC 1944 Výkonostní testy síťových zařízení Různé velikosti rámců ( bytů) Throughput Propustnost Latency Zpoždění Back-to-Back Zatížitelnost Frame Loss Ztráta rámců

11 Metodologie dle ITU-T Y.1564 Uživatelské rozhraní

12 Metodologie dle ITU-T Y.1564

13 EtherSAM fáze 1 Ramp Test

14 EtherSAM fáze 2 Performance test 5 Mbit/s 10 Mbit/s 2.5 Mbit/s All pass/fail results of the SLA parameters measured throughout the test (i.e., throughput, frame delay, frame loss, frame delay variation and OoS)

15 RFC2544 vs EtherSAM Časová komparace různých testovacích metod Zdroj: EXFO

16 Měření kvality služeb Kolik protlačíte přes aktivní prvky? Kde jsou limitní hodnoty ETH spoje? Zákazník QoE Quality of Experience Operátor QoS Quality of Services Nejdůležitějším ukazatelem kvalitní konektivity je subjektivní vnímání uživatele/zákazníka přijímané služby

17 QoE parametry a Metriky Quality of Experience kvalita prožitku Praskání Zasekávání obrazu Doba přepnutí mezi programy Echo hlasu Rozmazání obrazu Určuje MOS parametr MOS (Mean Opinion Score) 5 výborná 1 - nevhodná Pixelizace obrazu Deformace hran

18 Sw EXpert TEST TOOLS Quality of Experience kvalita prožitku (DATA TESTING) Connectivity test Throughput measurement Response time, download and upload times (VOICE TESTING) Live calls Measure VoIP metrics: MOS, RTP, Latency (VIDEO TESTING) Emulate set top box View video streams Measure video and audio metrics

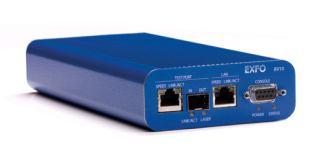

19 EXFO s ETHernet Network Test and Monitoring Solution End-to-End Assessment Solution IP Services Test Head RTU-310 In the field: Compact Multiservice Laboratory Platform FTB-500 Compact Multiservice Field Platform FTB FTB-8510B Performance Endpoint BV-10 Ethernet Testers ETS-1000 Ethernet Testers AXS-200 AXS-855 Ethernet Testers FTB-860G 2011 EXFO Inc. All rights reserved.. 19

20 Akademie vláknové optiky a optických komunikací Nechte si změřit parametry sítě Zápůjčky měřící techniky Technologii si otestujte dřív než ji nasadíte Nový testovací polygon pro měření FTTH infrastruktury a distribuovaných služeb
