1 Brno Ing. Martin Ťupa martin.tupa@profiber.cz Passive Optical Network FTTH PON topologie EPON = GEPON GPON Internet Central Office OLT Optical Link Terminal 1490 nm 1310 nm 10 km Splitter ONT ONT 1 km Sdílená šířka pásma Sdílená šířka pásma CO F1 FDH F2 Central Office Feeder fiber Fiber Distribution Hub Distribution Fiber 1

2 Agregace u FTTH PON Je výhodné využít sdílení přenosové kapacity více zákazníky? Multiservice switch Agregace 1:n kapacita výstupu Mbit kapacita vstupů n Mbit Důsledky agregace Jaký vliv má rostoucí agregace na užitnou hodnotu poskytované služby? Kvalita služby Do určité míry agregace se nezhoršuje kvalita poskytované služby Záleží na: Charakteru poskytované služby Chování zákazníků Počtu zákazníků Jaká míra agregace je optimální? z pohledu ceny z pohledu kvality služeb Stupeň agregace Běžná agregace v optických linkách 1:10 2

3 Dynamika signálu Agregace u FTTH PON Je výhodné využít sdílení přenosové kapacity více zákazníky? Multiservice switch Agregace 1:64 EPON = 1,25 Gbit x Mbit 1125 Mbit 17, Režie = 8-12% FEC RS kód Mbit Zdroj: Parson, D.: GPON vs EPON Multiplex sdílené šířky pásma WDM (Wavelength Division Multiplex) CO 1490 nm 1310 nm ONT Doba přenosu Šířka kmitočtového pásma Vlnová délka 3

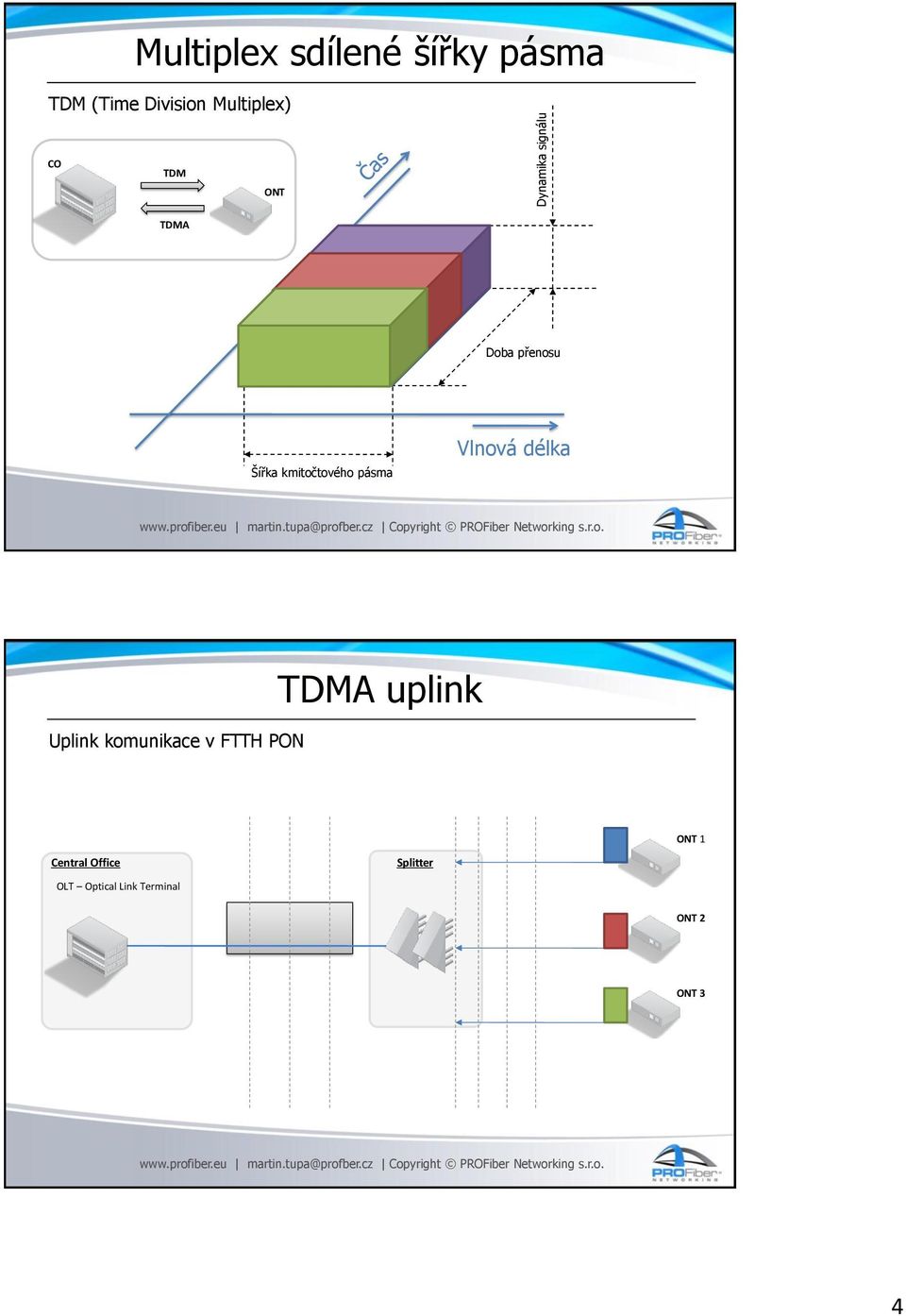

4 Dynamika signálu Multiplex sdílené šířky pásma TDM (Time Division Multiplex) CO TDM ONT TDMA Doba přenosu Šířka kmitočtového pásma Vlnová délka Uplink komunikace v FTTH PON TDMA uplink ONT 1 Central Office Splitter OLT Optical Link Terminal ONT 2 ONT 3 4

5 Přidělování přenosové kapacity DBA (Dynamic Bandwidth Assigment) ONT 1 Central Office Splitter OLT Optical Link Terminal ONT 2 ONT 3 5

6 Prioritizace služeb Upřednostnění některých aplikací před ostatními PQ (Priority Queueeing) absolutní přednost fronty s vyšší prioritou Zdroj: QoS - Jiří Kroutil, Radim Paseka Aplikace mají rozdílné nároky a požadavky na přenosovou architekturu Záchranná brzda Co když zákazník nevykazuje očekávané chování? FUP (Fair User Policy) soubor restrikcí, technických opatření, kterými si poskytovatel služby vynucuje dodržování očekávaného (průměrného) chování Několik málo nadprůměrných zákazníků dokáže radikálně zhoršit kvalitu služby pro ostatní zákazníky Po překročení limitu: snížení přenosové rychlosti snížení priority datových přenosů prioritu mají uživatelé, kteří nepřekročili limit zpoplatnění dat, přenesených nad limit přerušení poskytování služby 6

7 Šířka pásma Požadavky domácnosti na downlink Kompromis dle typu zákazníků 50,512 Mbit Data 30Mbit (Možnost špičkového nárůstu rychlosti) 28,512 Mbit Data 10Mbit (Syn Internet) 20,512 Mbit 20 Mbit 10 Mbit VoIP 512kbit (Dcera hovor) VoD HDTV 10Mbit (Manželka sleduje telenovelu) IPTV HDTV 10Mbit (Manžel sleduje hokejové utkání) Čas 7
