MĚŘENÍ DRSNOSTI A KONTURY

Transkript

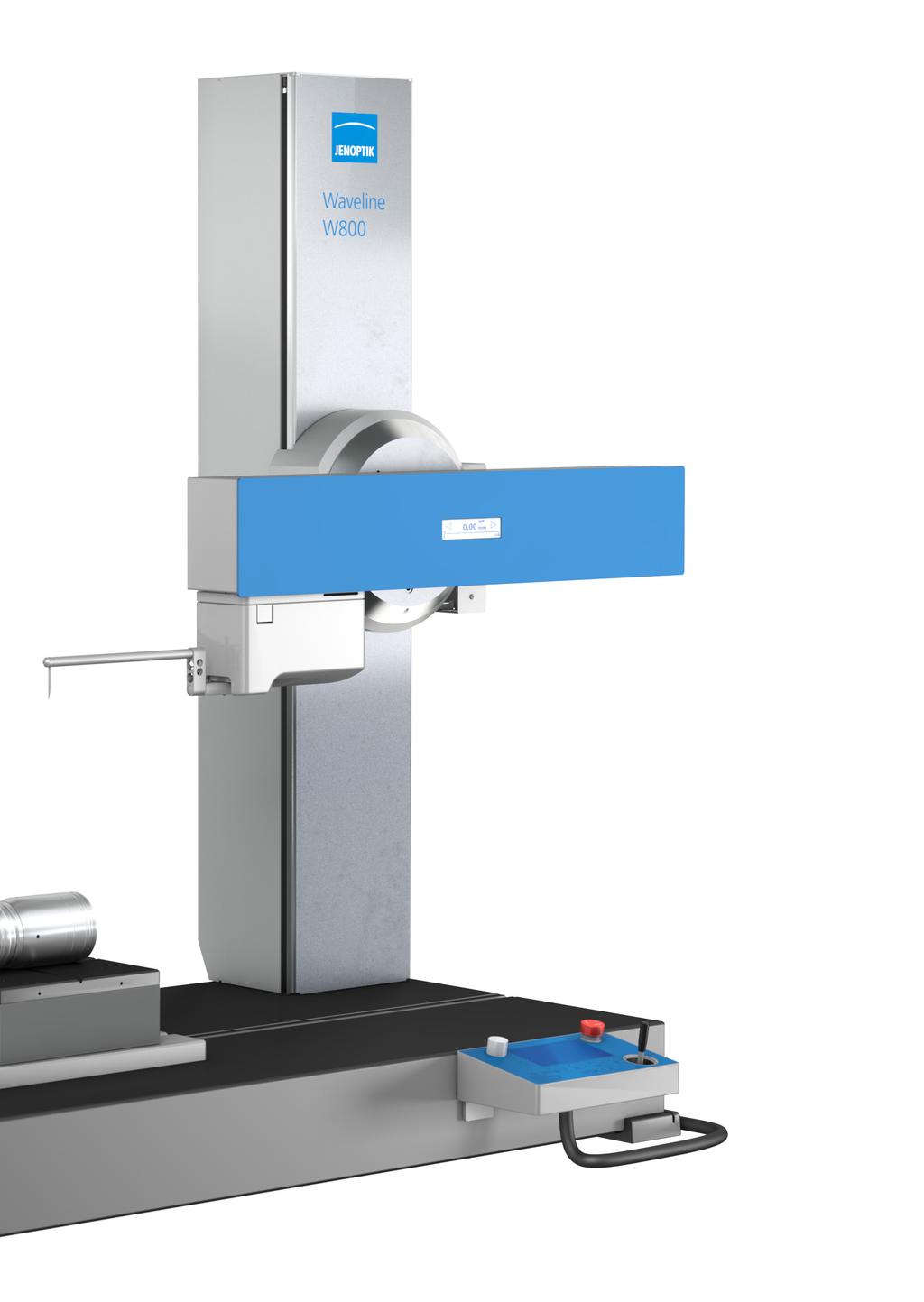

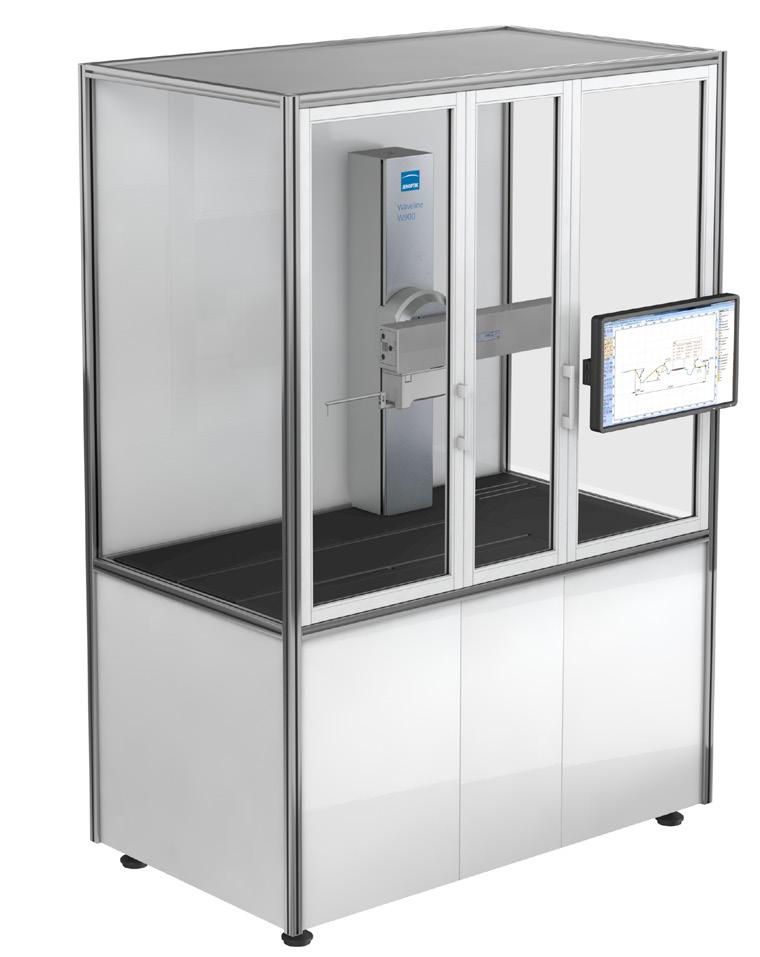

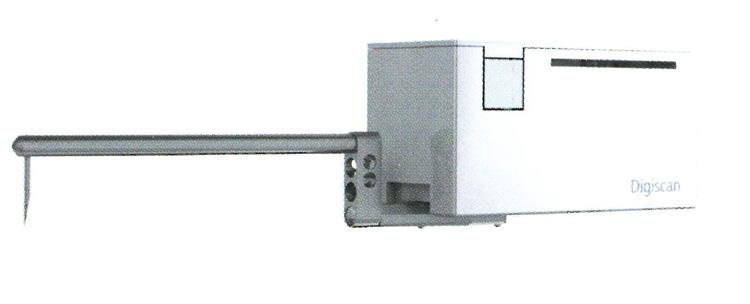

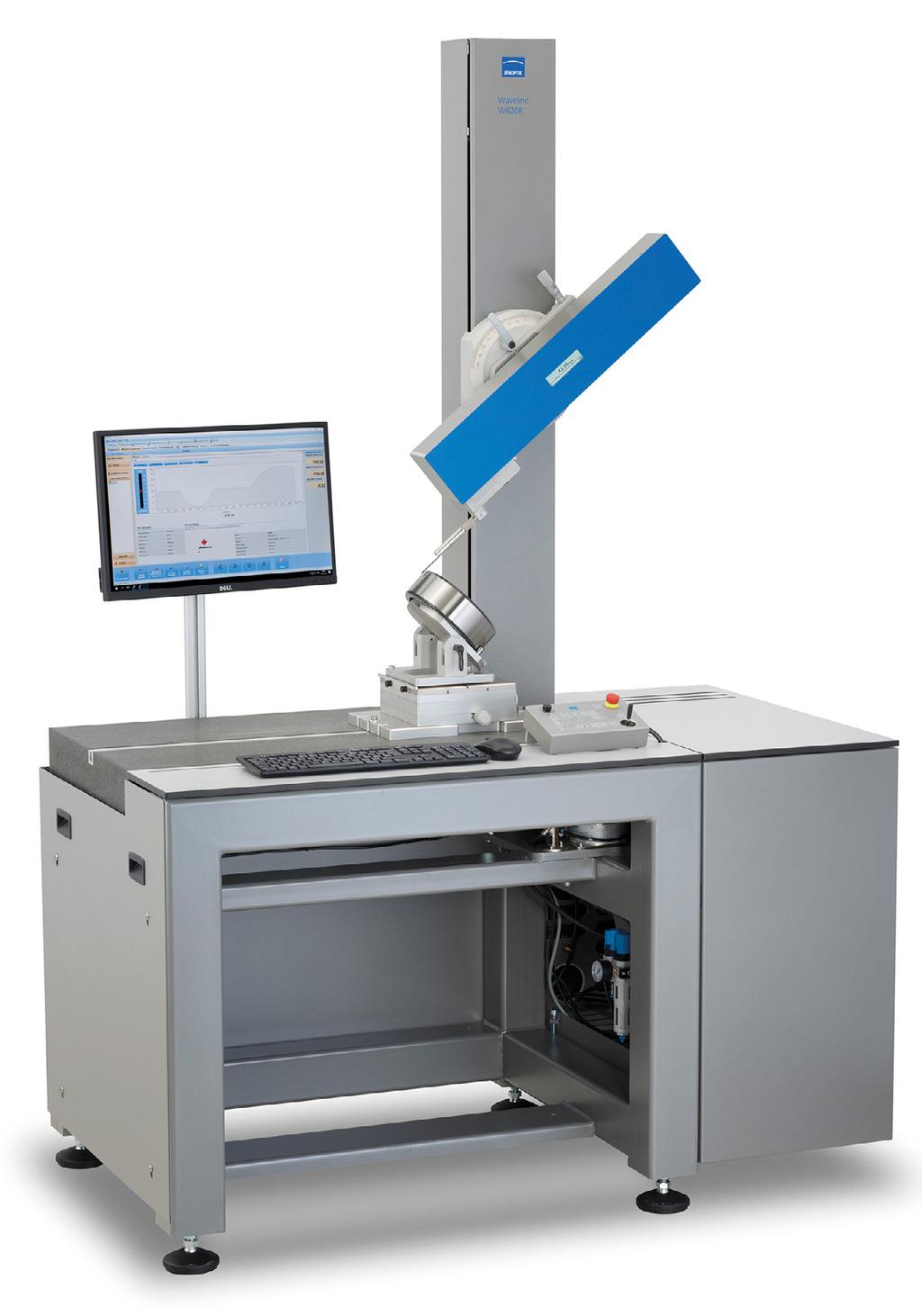

1 Firma Jenoptik uvedla na trh novou koncepci přístrojů na měření drsnosti a kontury označenou Waveline W800 a W900 s cílem ještě lépe vyhovět náročným požadavkům moderní štíhlé výroby. Kompaktní konstrukce se vzájemně zaměnitelnými komponenty dovoluje nabídnout od jednoúčelových měřicích přístrojů až po univerzální řešení pro nejnáročnější aplikace pro vývojová střediska. Flexibilita bez hranic + vysoká modularita + rozšiřitelná flexibilita TKU400 Měření drsnosti Digiscan Měření kontury Antivibrační kabina Přístrojový stůl 18

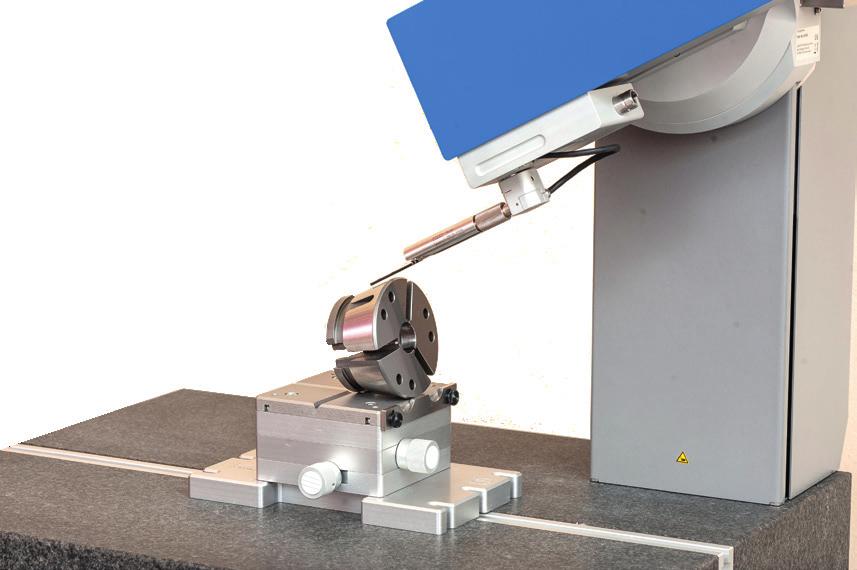

2 Měřicí sloup 500 nebo 800 mm Naklápěcí zařízení ±45 Posuv 10 nebo 00 mm s indikací stavu a pozice na displeji Horizontální posuv Magnetické upínání snímače drsnosti nebo kontury Granitová deska s T-drážkou 700 x 50 nebo 1000 x 50 mm Kontrolní panel pro snadné ovládání měřicí stanice Široké spektrum příslušenství pro upnutí součásti 19

3 Moderní koncept pro nejvyšší měření a flexibilitu Systém je koncipován pro maximální spektrum aplikací. Všechny jeho komponenty jsou modulární. Průmyslové výrobní procesy jsou velmi odlišné s mnoha požadavky na měřicí techniku. Systém W800 je charakteristický pro měření drsnosti a kontury v manuálním nebo poloautomatickém režimu. Systém W900 je systém koncipovaný pro měření v automatickém cyklu. Nový koncept pohyblivého posuvového přístroje dovoluje ještě pohodlněji dosáhnout do těžko přístupných míst dílců. Proto jsou systémy jednoduchým způsobem ovladatelné a nabízí díky softwaru Evovis komplikované vyhodnocovací analýzy. Výsledky jsou velmi stabilní a rychle dosažitelné. Systém magnetického upnutí snímačů pro měření drsnosti a kontury Quick-change adaptér pro rychlou výměnu bez použití nástrojů, bez propojování kabelů a s identifikací snímačů a ramínek. Aktuální řešení opustilo jednoznačně původní koncept a konstruktéři se vydali vlastní novou cestou vývoje. Z pohledu technického jde o velmi zajímavé řešení chráněné patentem. Originální způsob pohybu pro posuv snímače se dosahuje pohybem celé posuvové jednotky. Oproti původnímu řešení, kde se přímovod pohyboval v ložiskách tělesa, se zde princip pohybu vyměnil. Jde o opačný způsob pohybu přímovod je pevný a pohybuje se vnější konstrukce. Řešení měřicích úloh netrpí nutností prodlužovat ramínka z důvodu odjíždění snímače pod posuvový přístroj a tím pádem ztrácet kvalitu měřicího procesu použitím dlouhých ramen. Rychlost posuvu až do 00 mm/s přispěje ke kalkulaci s kratšími časy měření. Přínos + individuální konfigurace pro drsnost a konturu + mnohočetné varianty sestavení přístroje + bezpečný a rychlý Quick-change adaptér na výměnu snímačů + lehce vyměnitelná ramínka s identifikací + zvýšená přesnost + zvýšená rychlost pohybů Způsob vyklopení snímače TKU400 pro měření v příčném směru 0

4 Waveline W800 Typ přístroje Posuvový přístroj Max. dráha / mm Max. rychlost mm/s Přesnost vedení W800 Měřicí systém Max. základní šum Rz XM ,4 µm/10 mm Lineární pravítko 0,1 µm < 50 µm < 50 nm XM ,6 µm/00 mm Lineární pravítko 0,1 µm < 50 µm < 50 nm Měřicí sloup Výškový posuv mm Posuvová rychlost mm/s ZM < 50 µm ZM < 50 µm Naklápěcí jednotka S manuálním S motorickým Granitová deska Rozsah přestavění Jemné stavění Opakovatelnost ±45,0 ±5,0 ˉ ±45,0 ˉ - Rozměry D x Š (mm) Hmotnost (kg) x x Parametry Drsnost ISO 487 Rk ISO až Primární profil ISO 487 Vlnitost ISO 487 Vlnitost podle VDA 007 Motif DIN EN ISO 1085 JIS B Ra, Rz, Rmax, Rt, Rq, Rsk, lmo, lo, Rdq, da, ln, La, Lq, Rz-ISO, R3z, Rpm, Rp3z, R3zm, Rp, D, RPc, RSm, Rpm/R3z, lr, Rku, tpif, tpia, tpip, tpic, Rt/Ra, Rz1, Rz, Rz, Rz4, Rz5, Rmr, Rmr%, Api Rpk*, Rpk, Rk, Rvk*, Rvk, Mr1, Mr, A1, A, Vo (70 %) 0,01*, Rv / Rk, Rvq, Rmq Pt, Pp, Pz, Pa, Pq, Psk, PSm, Pdq, lp, Pku, tpaf, tpaa, tpab, tpac, Pmr0, Apa, APa%, Pmr, Pmr% Wt, Wp, Wz, Wa, Wq, Wsk, WSm, Wdq, Wdc, lw, Wku, WD1t, WD1p, WD1z, WD1a, WD1q, WD1sk, WD1Sm, WD1dq, WD1lw, WD1Pc, WDt`, WDp, WDz, WDa, WDq, WDsk, WDSm, WDdq, WDlw, WDku, WDPc WDc, WDt, WDSm R, Rx, AR, Nr, W, Wx, AW, Nw, Wte, Tpaf (CR, CL, CF) Rz-JIS; Rmax-JIS 1

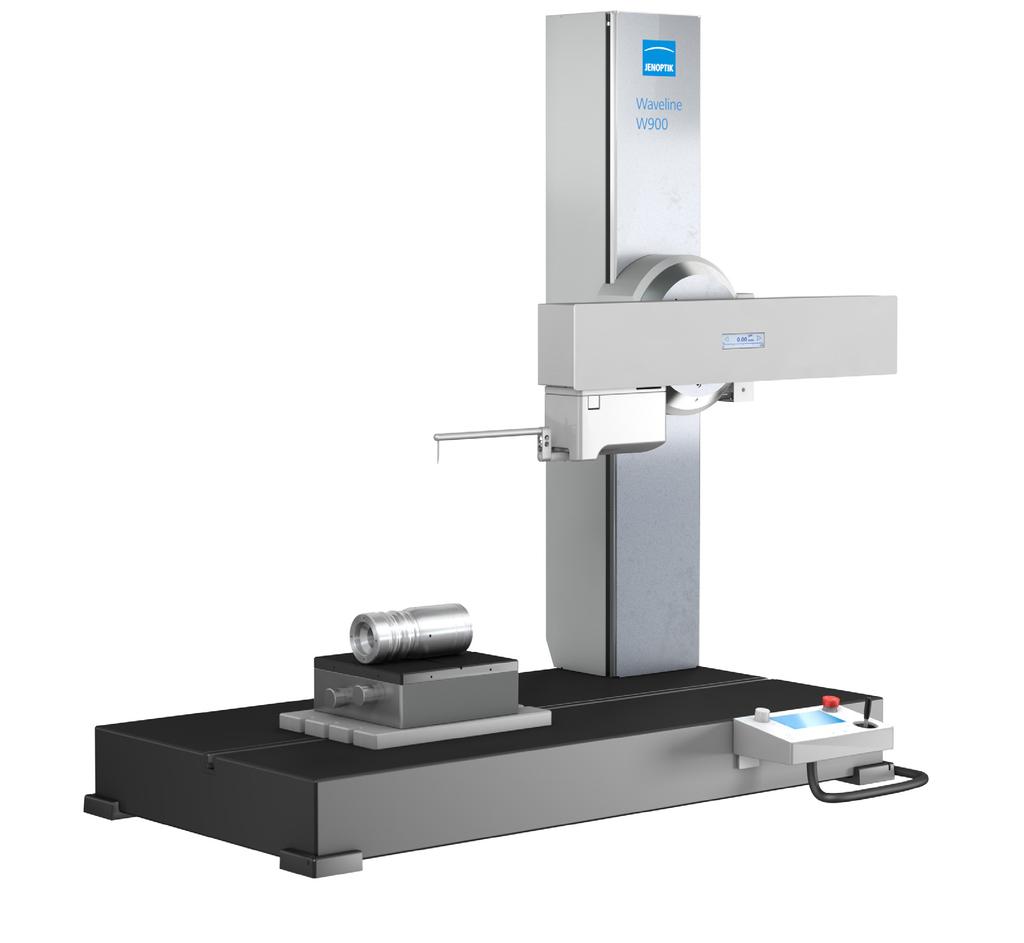

5 Waveline W900 Typ přístroje Posuvový přístroj Max. dráha / mm Max. rychlost mm/s Přesnost vedení W900 Měřicí systém Max. základní šum Rz XM , µm/10 mm Lineární pravítko 0,01 µm < 10 µm < 30 nm XM ,3 µm/00 mm Lineární pravítko 0,01 µm < 10 µm < 30 nm Měřicí sloup Výškový posuv mm Posuvová rychlost mm/s Přímost ZM < 10 µm 0,15 µm/100 mm 0,1 µm ZM < 10 µm 0,15 µm/100 mm 0,1 µm Naklápěcí jednotka S manuálním S motorickým Granitová deska Rozsah přestavění Jemné stavění Opakovatelnost ±45,0 ±5,0 ˉ ±45,0 ˉ - Rozměry D x Š (mm) Hmotnost (kg) x x Parametry Drsnost ISO 487 Rk ISO až Primární profil ISO 487 Vlnitost ISO 487 Vlnitost podle VDA 007 Motif DIN EN ISO 1085 JIS B Vertikální měření vzdálenosti Ano (Digiscan, Nanoscan) Ano (Digiscan, Nanoscan) Ra, Rz, Rmax, Rt, Rq, Rsk, lmo, lo, Rdq, da, ln, La, Lq, Rz-ISO, R3z, Rpm, Rp3z, R3zm, Rp, D, RPc, RSm, Rpm/R3z, lr, Rku, tpif, tpia, tpip, tpic, Rt/Ra, Rz1, Rz, Rz, Rz4, Rz5, Rmr, Rmr%, Api Rpk*, Rpk, Rk, Rvk*, Rvk, Mr1, Mr, A1, A, Vo (70 %) 0,01*, Rv / Rk, Rvq, Rmq Pt, Pp, Pz, Pa, Pq, Psk, PSm, Pdq, lp, Pku, tpaf, tpaa, tpab, tpac, Pmr0, Apa, APa%, Pmr, Pmr% Wt, Wp, Wz, Wa, Wq, Wsk, WSm, Wdq, Wdc, lw, Wku, WD1t, WD1p, WD1z, WD1a, WD1q, WD1sk, WD1Sm, WD1dq, WD1lw, WD1Pc, WDt`, WDp, WDz, WDa, WDq, WDsk, WDSm, WDdq, WDlw, WDku, WDPc WDc, WDt, WDSm R, Rx, AR, Nr, W, Wx, AW, Nw, Wte, Tpaf (CR, CL, CF) Rz-JIS; Rmax-JIS
