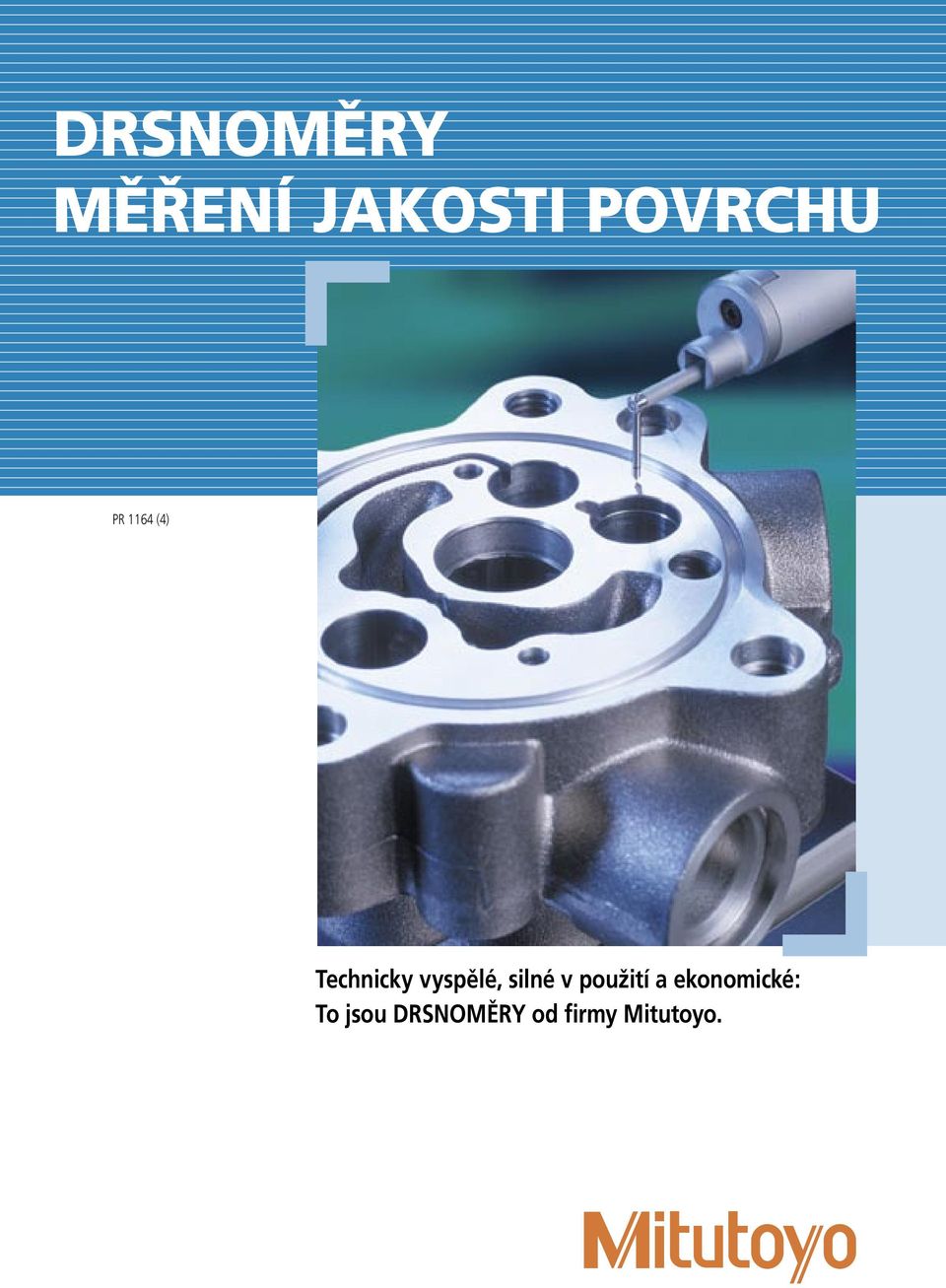

1 DRSNOMĚRY MĚŘENÍ JAKOSTI POVRCHU PR 1164 (4) Technicky vyspělé, silné v použití a ekonomické: To jsou DRSNOMĚRY od firmy Mitutoyo.

2 To je Vaše úloha, dodávat kvalitu! SURFT Kontrola jakosti povrchu je požadována a musí být perfektní. Pro výsledky měření na nejvyšší úrovni. Přesná kontrola jakosti povrchu požaduje hluboké znalosti z oboru. Mnozí mezinárodní dodavatelé měřící techniky považují Mitutoyo za měřítko, co do pohledu vědění a zkušeností této problematiky. Na tomto základě se prezentuje i smysluplná struktura dodávaných přístrojů pro zajištění vyspělého měření jakosti povrchu. Zde nalezne i nejnáročnější zákazník plně odpovídající konfiguraci pro perfektní měření drsnosti a vlnitosti, a to jak na dílně, tak i v laboratoři. DRSNOMĚRY Tento prospekt Vám nabízí přehled široké palety všech modelů pro měření drsnosti povrchu od praktických přenosných ručních dílenských přístrojů, až po stacionární laboratorní měřící systémy se vztažnou základnou referenční třídy. Takto se můžete velice rychle a efektivně orientovat při řešení Vaší konkrétní úlohy. Pokud budete potřebovat další podrobnosti, obraťte se vždy bez ostychu na nás a my Vám poskytneme další informace např. o příslušenství nebo o SW pro vyhodnocování. Jestliže se rozhodnete pro naši měřící techniku Mitutoyo, budete mít v nás odpovědného partnera pro zabezpečení měření drsnosti povrchu, profilu, se světově uznávanými zkušenostmi v oboru přesné měřící techniky a se zákaznicky orientovaným servisem, který Vás nadchne. Mitutoyo: Měřící technologie na nejvyšší úrovni!

3 EST 3

4 Pomůžeme Vám tohoto cíle dosáhnout. S použitím měřící techniky orientované přesně na problematiku kontroly jakosti povrchu v té nejvyšší třídě. Model Popis SURFTEST SJ-201 Mobilní řešení pro přesnou, efektivní a nekomplikovanou kontrolu jakosti povrchu ve výrobním prostředí. Velký, snadno čitelný displej pro přehledné zobrazení neměřených hodnot. SURFTEST SJ-201 SURFTEST SJ-301 Mobilní přístroj pro kontrolu jakosti povrchu s protiprachově chráněným, dotykově ovládaným displejem a zabudovanou tiskárnou. Pro rychlé, na elektrické síti nezávislé měření přímo ve výrobě. SURFTEST SJ-301 SURFTEST SJ-401 SURFTEST SJ-402 Dle volby použití - mobilní nebo stacionární přístroj. Pro měření drsnosti, vlnitosti povrchu a také nosného podílu a dělení amplitudy od vztažné roviny nezávisle na elektrické síti. SURFTEST SJ-401 SURFTEST SV-2000 Prakticky orientovaný mnohotvárný přístroj pro měrové středisko a laboratoř. Hospodárný, mobilní i stacionární přístroj pro měření od vztažné roviny s vyhraněným profilem a sériově dodávaným špičkovým softwarem. SURFTEST SV-3100 Stacionární TOP systém pro nejvýkonnější měření od vztažné roviny pro měrové středisko a laboratoř. SURFTEST SV-2000 SURFTEST SV-3100 Kombinované měřicí přístroje: FORMTRACER Přístroje Mitutoyo řady Formtracer jsou kombinací technologie měření drsnosti i profilu na jednom měřicím pracovišti s úsporou místa. Tak je zabezpečen výkon obou metod také ve stísněných prostorových poměrech. Podrobné informace k tomuto efektivnímu a hospodárnému řešení naleznete v samostatném prospektu Formtracer. FORMTRACER

5 Mitutoyo nabízí velké množství typů přístrojů pro různé oblasti použití. Vlastnosti přístroje Model Zdvih Výškové přestavění Rozměry zákl.desky funkce automatické dynamické kalibrace snímač s vysokým rozlišením a velkým rozsahem měření výměnná posuvová jednotka pro měření ve velmi těsných prostorech možnost měření vzhůru nohama jednoduché uložení až pěti různých podmínek měření a také naměřených a statistických dat (rozšířitelné přes paměť.kartu) výdej naměřených hodnot na integrovanou termotiskárnu a v různých formátech na externí PC sériové rozhraní RS-232-C a také výstup DIGIMATIC SJ ,5 mm opce opce SJ ,5 mm opce opce vyhodnocení parametrů drsnosti povrchu, nosného podílu a dělení amplitudy na velkém dotykovém displeji tisk naměřených hodnot přes zabudovanou tiskárnu s vyšší rychlostí výstupních dat sériové rozhraní RS-232-C a také výstup DIGIMATIC SJ mm opce opce SJ mm opce opce volitelné připojení k PC přímost vedení zajištěna keramickým vedením početné, lehce vyměnitelné snímací doteky pro různé měřicí úlohy SV-2000 N2 50 mm opce opce SV-2000 S2 50 mm 300 mm motorický 610x450 mm odchylka přímosti (0,05+1,5L/1000) μm široké spektrum příslušenství pro individuální měřicí úlohy podpora CNC funkcí SV-3100 S4 100 mm 300 mm motorický 610x450 mm SV-3100 H4 100 mm 500 mm motorický 610x450 mm SV-3100 W4 100 mm 500 mm motorický 1010x450 mm SV-3100 S8 200 mm 300 mm motorický 610x450 mm SV-3100 H8 200 mm 500 mm motorický 610x450 mm SV-3100 W8 200 mm 500 mm motorický 1010x450 mm Rozdělení podle profilů Profil Popis SJ-201 SJ-301 SJ-401/402 SV-2000 SV-3100 P nefiltrovaný profil drsnosti podle DIN EN ISO 3274 R odfiltrovaný profil drsnosti podle DIN EN ISO 4287 W odfiltrovaný profil vlnitosti podle DIN EN ISO 4287 DF zvláštní filtrování profilu drsnosti podle DIN EN ISO

6 SJ-201 a SJ-301. Mobilní. Mobilní pro Vaši dílnu SJ-201 Zdvih (rozsah osy Z): Posuv (rozsah osy X) 350 μm 12,5 mm SURFTEST SJ-201 S funkcí automatické dynamické kalibrace. Zobrazení parametru Ra Zobrazení parametru Rz s vyhodnocením tolerance nekomplikované, normalizované měření a zobrazení hodnot zatížitelné, dílenské provedení přístroje přesvědčivě výhodný poměr cena-výkon měření pomocí jediného tlačítkového ovládání přehledný displej s velkými, snadno čitelnými údaji zobrazení pouze zvolených parametrů funkce automatické kalibrace se všemi snímači automatická transportní ochrana snímače měření také ve stísněných prostorech díky výměnné posuvové jednotce možnost měření vzhůru nohama zdvih snímače 350 μm dělení 0,01 μm posuv 12,5 mm nejmenší Cut-off 0,25 mm uložení až 10 měřicích podmínek bohaté spektrum příslušenství síťový adaptér a dobíjitelný akumulátor externí tiskárna (opce) tisk profilu a naměřených hodnot přes externí tiskárnu (opce) 19 parametrů Ra, Rq, Ry, Rz, R3z, Rt, Rp, S, Sm, Pc, mr, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo

7 Přenosné výkonné přístroje pro snadné nasazení na dílně a ve výrobě přímo lze užít i na stroji, přímo na vyráběném dílci. SJ-301 Zdvih (rozsah osy Z): 350 μm Posuv (rozsah osy X): 12,5 mm SURFTEST SJ-301 S ovládacím dotykovým displejem a zabudovanou tiskárnou. Charakteristika jako SURTEST SJ-201 a také: výdej naměřených hodnot a profilu na displej a integrovanou tiskárnu možnost výdeje dat na externí PC výstup s rozhraním RS-232-C a DIGIMATIC ovládací dotykový displej s tužkou možnost uložení až pěti naměřených a statistických dat (rozšířitelné přes paměťovou kartu) integrované statistické funkce pro vyhodnocení vyjmutí, mazání a slučování dat Zobrazení naměřeného profilu drsnosti S posuvová jednotka pro přístroj SJ-201 / SJ-301 s příčným snímáním Funkce automatické kalibrace Nová S-posuvová jednotka s příčným snímáním měří rychle a spolehlivě drsnost povrchu v axiálním směru. Funkce příčného snímání měří zjednodušeně drsnost povrchu také na velmi malém rozsahu, což doposud u starších přístrojů s dlouhou dráhou snímání bylo problémem. Individuální volba funkcí 37 parametrů Ra, Rq, Ry, Rz, R3z, Rt, Rp, Rk, Rpk, Rvk, Mr1, Mr2, S, Sm, SK, Pc, Ppi, mr, A1, A2, Rv, R, Rx, W, Wt, Wx, Wte, mrd, HSC, AW, AR, Vo, Ku, Lo, δc, Δa, Δq 7

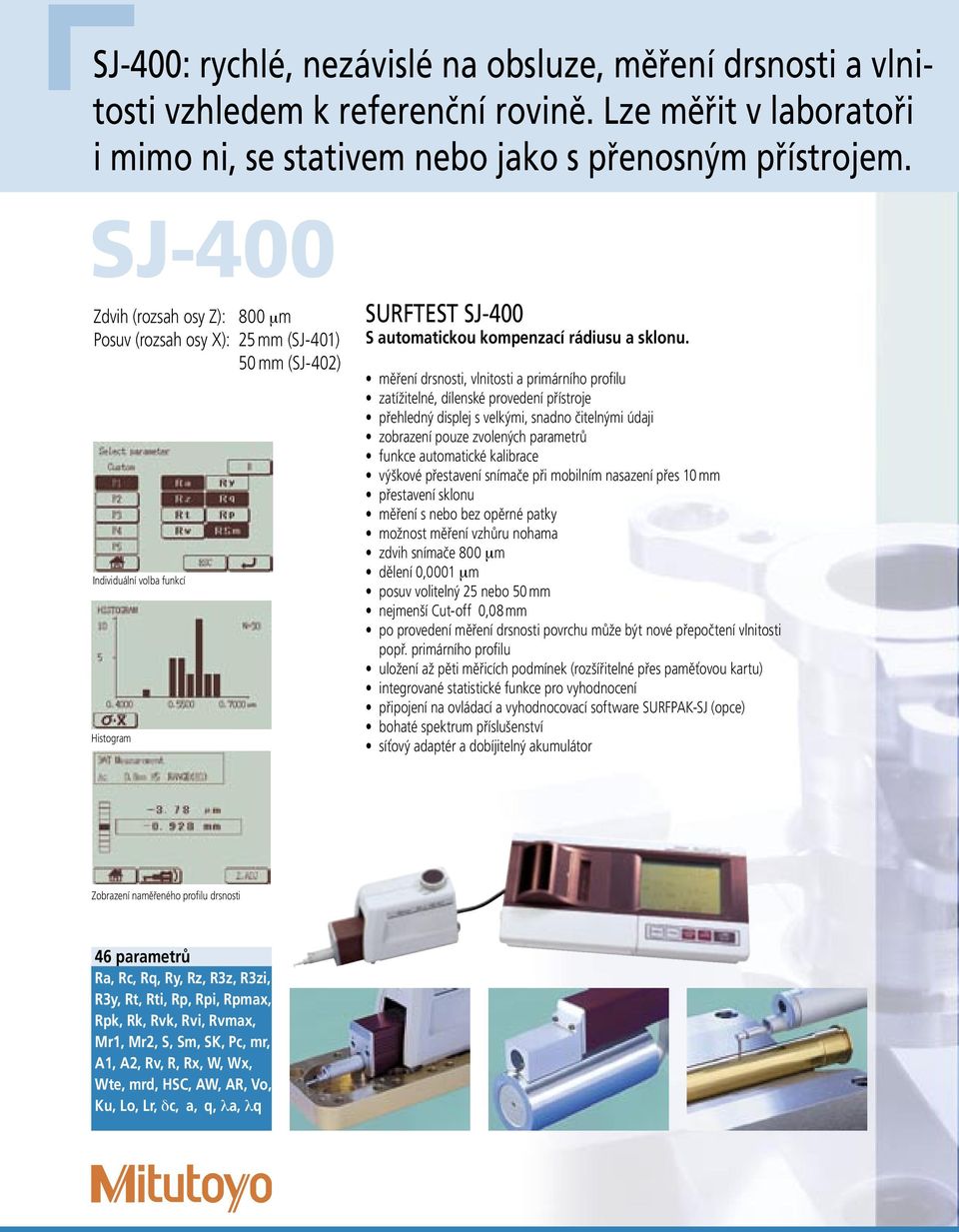

8 SJ-400: rychlé, nezávislé na obsluze, měření drsnosti a vlnitosti vzhledem k referenční rovině. Lze měřit v laboratoři i mimo ni, se stativem nebo jako s přenosným přístrojem. SJ-400 Zdvih (rozsah osy Z): 800 μm Posuv (rozsah osy X): 25 mm (SJ-401) 50 mm (SJ-402) Individuální volba funkcí Histogram SURFTEST SJ-400 S automatickou kompenzací rádiusu a sklonu. měření drsnosti, vlnitosti a primárního profilu zatížitelné, dílenské provedení přístroje přehledný displej s velkými, snadno čitelnými údaji zobrazení pouze zvolených parametrů funkce automatické kalibrace výškové přestavení snímače při mobilním nasazení přes 10 mm přestavení sklonu měření s nebo bez opěrné patky možnost měření vzhůru nohama zdvih snímače 800 μm dělení 0,0001 μm posuv volitelný 25 nebo 50 mm nejmenší Cut-off 0,08 mm po provedení měření drsnosti povrchu může být nové přepočtení vlnitosti popř. primárního profilu uložení až pěti měřicích podmínek (rozšířitelné přes paměťovou kartu) integrované statistické funkce pro vyhodnocení připojení na ovládací a vyhodnocovací software SURFPAK-SJ (opce) bohaté spektrum příslušenství síťový adaptér a dobíjitelný akumulátor Zobrazení naměřeného profilu drsnosti 46 parametrů Ra, Rc, Rq, Ry, Rz, R3z, R3zi, R3y, Rt, Rti, Rp, Rpi, Rpmax, Rpk, Rk, Rvk, Rvi, Rvmax, Mr1, Mr2, S, Sm, SK, Pc, mr, A1, A2, Rv, R, Rx, W, Wx, Wte, mrd, HSC, AW, AR, Vo, Ku, Lo, Lr, δc, a, q, λa, λq

9 Stacionární nebo mobilní SJ-402 SJ-401 posuv od 25 mm (SJ-401) do 50 mm (SJ-402) 9

10 Špičková technologie s hlubokou znalostí pro plnohodnotné měření jakosti povrchu v měrovém středisku i laboratoři. SV-2000 Zdvih (rozsah osy Z): 800 μm Posuv (rozsah osy X): 50 mm SURFTEST SV-2000 Perfektní měření vzhledem k referenční rovině v mobilním i stacionárním nasazení. měření drsnosti, vlnitosti a primárního profilu funkce automatické kalibrace se všemi snímači zdvih snímače 800 μm dělení 0,0001 μm posuv volitelný (osa X) 50 mm nejmenší Cut-off 0,025 mm odchylka přímosti vedení 0,3 μm/50 mm přímost vedení zajištěna keramikou početné snímací doteky pro různé měřicí úlohy jednoduchá výměna snímače možnost připojení systému na PC standardně se software SURFPAK bohaté spektrum příslušenství Vyhodnocení v software SURFPAK-SV Software SURFPAK-SV 55 parametrů Ra, Rq, Ry, Rz, R3z, Rt, Rp, Rk, Rpk, Rvk, Mr1, Mr2, S, Sm, Pc, mr, A1, A2, Rv, R, Rx, W, Wx, Wte, mrd, HSC, AW, AR, Vo, Δa, Δq, Ku, δc, Lo, Sk, Rti, R3zi, R3y, Rc, Rpmax, Rpi, Rvmax, plateau ratio, λa, λq, Lr, SR, SAR, NR, NCRX, CPM, SW, SAW, NW, Vo

11 Pro laboratoř i měrové středisko 11

12 Nejvyšší výkon ze stativu: stacionární systémy se vztažnou rovinou referenční třídy pro měrové středisko i laboratorní analýzu. SV-3100 Zdvih (rozsah osy Z): 800 μm Posuv (rozsah osy X): 100 mm 200 mm Vyhodnocení v software SURFPAK-SV SURFTEST SV-3100 Nejvyšší konečné řešení pro maximální požadavky při měření jakosti povrchu. měření drsnosti, vlnitosti a primárního profilu funkce automatické kalibrace zdvih snímače 800 μm dělení 0,0001 μm posuv volitelný 100 nebo 200 mm nejmenší Cut-off 0,025 mm přímost vedení zajištěna keramikou početné snímací doteky pro různé měřicí úlohy jednoduchá výměna snímače standardně se software SURFPAK bohaté spektrum příslušenství automatický nivelační stůl (opce) ABS-měřítko v ose Z2 vysoká pojezdová rychlost protikolizní ochrana podpora CNC funkcí Software FORMPAK-SV 55 parametrů Ra, Rq, Ry, Rz, R3z, Rt, Rp, Rk, Rpk, Rvk, Mr1, Mr2, S, Sm, Pc, mr, A1, A2, Rv, R, Rx, W, Wx, Wte, mrd, HSC, AW, AR, Vo, Δa, Δq, Ku, δc, Lo, Sk, Rti, R3zi, R3y, Rc, Rpmax, Rpi, Rvmax, plateau ratio, λa, λq, Lr, SR, SAR, NR, NCRX, CPM, SW, SAW, NW, Vo

13 Stacionární TM viz strana 16 13

14 Profesionální Software SURPAK je uživatelsky příjemný, jednoduchý software pro vyhodnocení jakosti povrchu. Softwarové balíčky Doplňující moduly MeasurLink Modul pro statistickou správu, analýzu, vyhodnocení a uložení naměřených dat. Software verze SURFPAK-SJ je řešením pro ruční přístroje série SJ-200, SJ-300 a SJ-400, který Vám dává stejně skvělé vlastnosti jako stacionární přístroje. SURFPAK-SJ nabízí příkladně velký počet parametrů drsnosti včetně kompletní grafické analýzy. Pomocí tohoto inteligentního software jsou tedy samotné přenosné drsnoměry Mitutoyo nedílnou součástí vysoké třídy vyhodnocení. Vyhodnocení v software SURFPAK SJ/SV U všech systémů typové řady SV přebírá software SURFPAK-SV ovládání přístroje, vyhodnocení a dokumentaci naměřených výsledků. Vyhodnocení v software SURFPAK SJ/SV Vyhodnocení v software SURFPAK SJ/SV

15 Příslušenství DIGIMATIC-nivelační stůl DIGIMATIC-nivelační stůl s přesným svěrákem Stupňový normál: Stupně: 2 μm, 10 μm Normál drsnosti: Ra: 3 μm, 10 μm Zvláštní příslušenství pro Surftest SJ-201 a SJ-301 Příslušenství pro podporu CNC funkcí pro SV-3100 θ 1-osa θ 2-osa Y-stůl 2D-3D auto nivelační stůl Snímací doteky Provedení Ausführung pro für malé kleine otvory Bohrungen Bestellnr. Obj. číslo Tastspitzenradius Rádius hrotu snímače Provedení Ausführung pro für hluboké tiefe drážky Nuten Bestellnr. Obj. číslo Tastspitzenradius Rádius hrotu snímače ø 2,4 44,2 37,7 2,5 ø 0,6 8,9 1,2 A ø 0,3 90 D etail - A (S= 5/ 1) Provedení Ausführung pro für hluboké tiefe otvory Bohrungen 0,4 1,2 12AAC733 2 µm 12AAB405 5 µm 12AAB µm 37,7 45,2 Barevné Farbmarkierung značení Detail-A ø 2,4 A ø 1,2 90 ø 2,4 5,2 33,8 35 Provedení Ausführung pro für ozubená Zahnräder kola 12AAC737 2 µm 12AAB407 5 µm 12AAB µm Detail-A Detail-A Barevné Farbmarkierung značení Barevné Farbmarkierung značení ø 2,4 dvojnásobný 94,7 snímač 87,7 0,9 A ø 1,2 90 trojnásobný 144,7 snímač 137,7 0,9 A ø 2,4 ø 1,2 90 2fach-Taster 5,2 7,6 3fach-Taster 5,2 7,6 12AAC740 2 µm 12AAB413 5 µm 12AAB µm 12AAC741 2 µm 12AAB414 5 µm 12AAB µm ø 2,4 43,8 37,7 60 A ø 1,2 Excentrické Exzentrische provedení Ausführung Detail-A ø 2,4 6,4 60 7, ,7 0,9 A ø 0,6 90 Detail-A Barevné Farbmarkierung značení Barevné Farbmarkierung značení 7,6 ø 2, AAB339 2 µm 12AAB410 5 µm 12AAB µm 12AAC739 2 µm 12AAB412 5 µm 12AAB µm U Bei snímače Tastspitzenradius s rádiusem 2 µm 2 Tastspitzenwinkel μm úhel hrotu 60 º 15

16 mitutoyo.eu Největší světový výrobce a dodavatel přesné měřící techniky. S námi a s našimi výrobky dosáhnete požadovaného cíle - rychlé a přesné kontroly. Jsme připraveni na Vaše dotazy a rádi Vám jako doplněk prospektu naše přístroje předvedeme v našem předváděcím a školícím středisku. MITUTOYO/CH 2006/04 Mitutoyo Česko s.r.o. Dubská 1626 CZ Teplice Tel.: Fax: info@mitutoyo-czech.cz Uvedené hodnoty a popisy přístrojů v prospektu jsou základní a jejich aktuální hodnota se může měnit s technickým vývojem daného výrobku. Aktuální data dostanete s naší nabídkou. Právo na změny a možnosti výskytu chyby jsou vyhrazeny.
