1 KOMPLEXNÍ VZDĚLÁVÁNÍ KATEDRA STROJNÍ SPŠSE a VOŠ LIBEREC CNC CAM

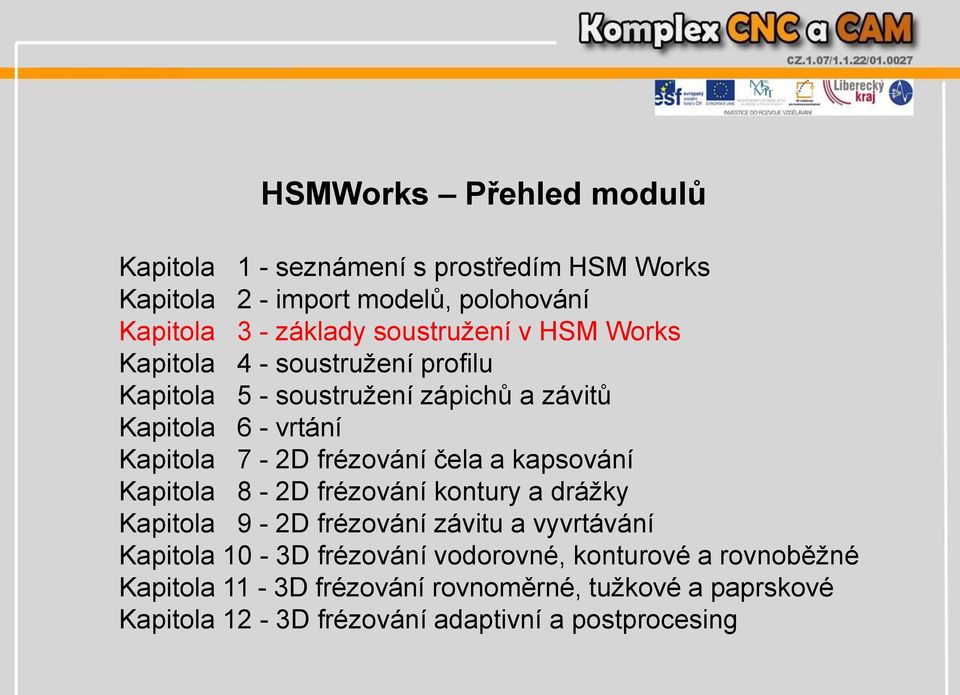

2 HSMWorks Přehled modulů Kapitola 1 - seznámení s prostředím HSM Works Kapitola 2 - import modelů, polohování Kapitola 3 - základy soustružení v HSM Works Kapitola 4 - soustružení profilu Kapitola 5 - soustružení zápichů a závitů Kapitola 6 - vrtání Kapitola 7-2D frézování čela a kapsování Kapitola 8-2D frézování kontury a drážky Kapitola 9-2D frézování závitu a vyvrtávání Kapitola 10-3D frézování vodorovné, konturové a rovnoběžné Kapitola 11-3D frézování rovnoměrné, tužkové a paprskové Kapitola 12-3D frézování adaptivní a postprocesing

3 Obsah: Založení projektu Nastavení vlastností projektu Knihovna nástrojů Obrobení čela Zadání

4 Založení projektu Založení projektu je prvním krokem budoucí CAM strategie. Projekt slouží k nastavení vlastností týkajících se typu, části modelu, rozměrů polotovaru a způsobu jeho upnutí, především pak jeho orientace ve stroji souřadný systém obrobku. Obsah

5 Založení projektu 1. Projekt na záložce CAM 2. Nastavení vlastností projektu levé postranní menu, může se lišit dle typu, polotovaru, a dalších vlastností, některá políčka mají název viditelný až po najetí myší 1. 2.

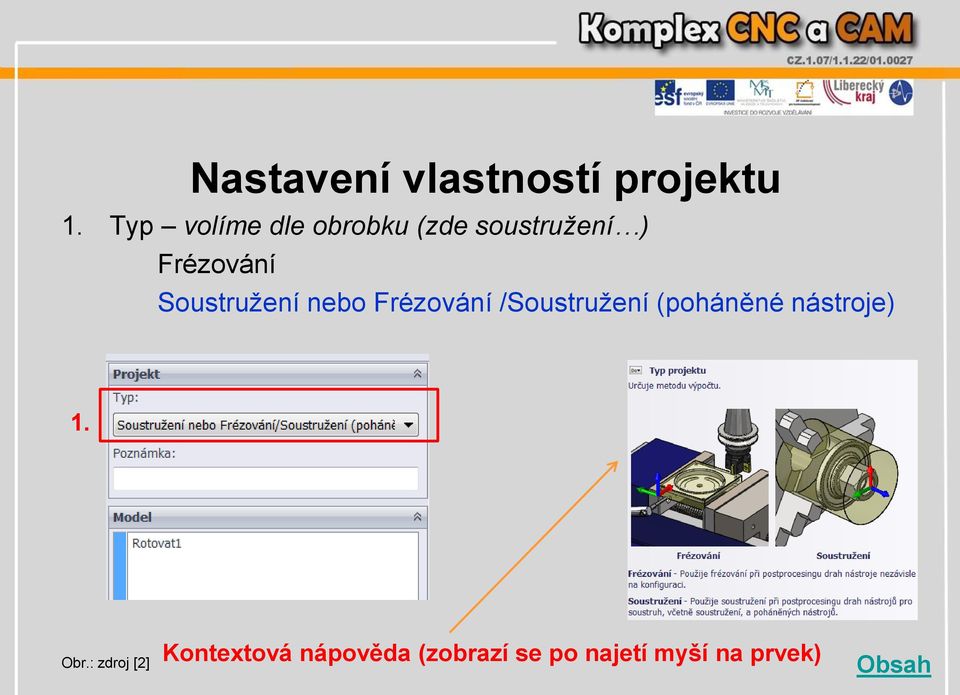

6 Nastavení vlastností projektu 1. Typ volíme dle obrobku (zde soustružení ) Frézování Soustružení nebo Frézování /Soustružení (poháněné nástroje) 1. Kontextová nápověda (zobrazí se po najetí myší na prvek) Obsah

7 Nastavení vlastností projektu 2. Model samostatný model se navolí automaticky, je-li model součástí sestavy (s upínači) je třeba jej označit. Lze označit i více částí, které jsou předmětem obrábění, například u svařenců. 2. Obr.: zdroj [2,4] Náhled pracovní plochy

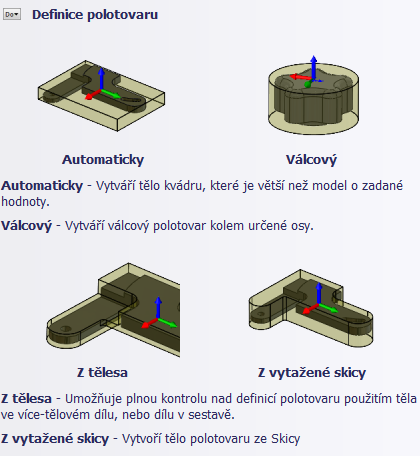

8 Nastavení vlastností projektu 3. Polotovar volíme dle obrobku (zde válcový ) Automatický Válcový a. (osa rotace b. určuje orientaci rotační plochy (pole nemá popis)) Z tělesa (například odlitky) Z vytažené skicy (náčrt obrysu) a. b. Kontextová nápověda (zobrazí se po najetí myší na prvek)

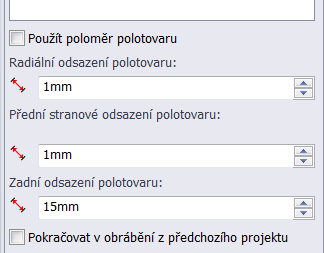

9 Nastavení vlastností projektu 3. Polotovar nastavení rozměrů a. Použít poloměr polotovaru - dle vyráběných řad tyčí Radiální odsazení polotovaru - přídavek k největšímu poloměru modelu a. b. Přední stranové odsazení polotovaru - přídavek na čele polotovaru b. c. c. Zadní odsazení polotovaru - - přídavek nutný pro upnutí polotovaru a upíchnutí obrobku

10 Nastavení vlastností projektu 4. Čelist nastavení parametrů upínek a. Polotovar ve sklíčidle rozměr vetknutí polotovaru do čelistí b. Upínka uvnitř pro upnutí za vnitřní průměr (např. trubky) Radiální odsazení polotovaru - přídavek k největšímu poloměru modelu a. b. c. c. Výběr čelistí zde je možné vložit další části sestavy, které slouží jako upínky, které tím jsou chráněny proti kolizi

11 Nastavení vlastností projektu 5. Pracovní souřadný systém nastavení orientace polotovaru v prostoru stroje Použít orientaci počátku přebírá počátek z CAD modelu Použít souřadný systém použije vytvořený souř. systém Použít orientaci polotovaru počátek je na čele polotovaru Použít model a orientaci počátek je na čele modelu a. Kontextová nápověda

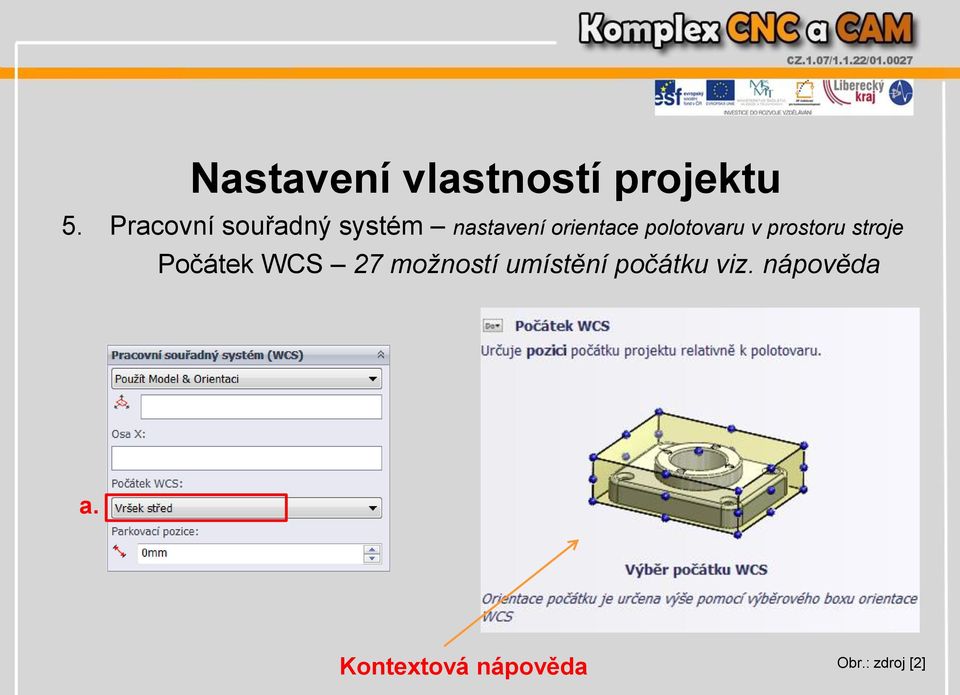

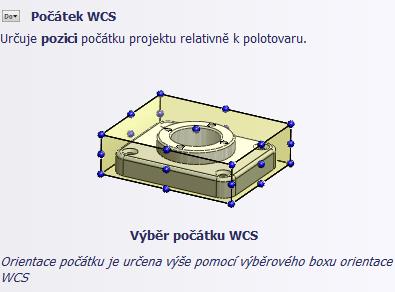

12 Nastavení vlastností projektu 5. Pracovní souřadný systém nastavení orientace polotovaru v prostoru stroje Počátek WCS 27 možností umístění počátku viz. nápověda a. Kontextová nápověda

13 Nastavení vlastností projektu 6. Postprocesing údaje, které jsou následně vloženy do NC programu, dále jsou použity pro jeho název atd. údaje jsou pouze informativní a není nutné je vyplňovat 7. Potvrzení nastavení projektu -

14 Zadání nových nástrojů do systému Knihovna nástrojů Obr.: zdroj [1] Obsah

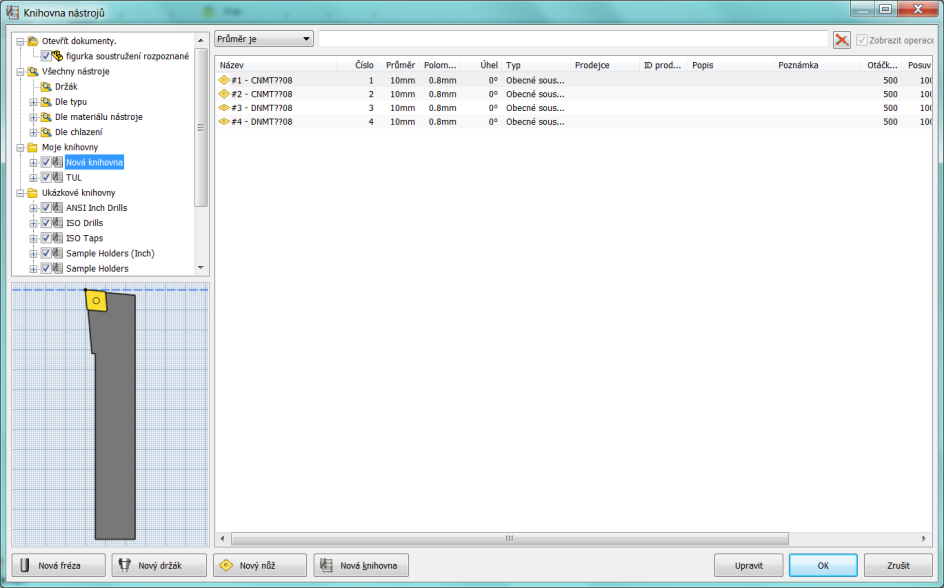

15 Knihovna nástrojů Založení nové knihovny nástrojů: Menu > CAM > Knihovna nástrojů Strom knihoven Náhled nástroje Dostupné nástroje Ovládací tlačítka Obr.: zdroj [2,3]

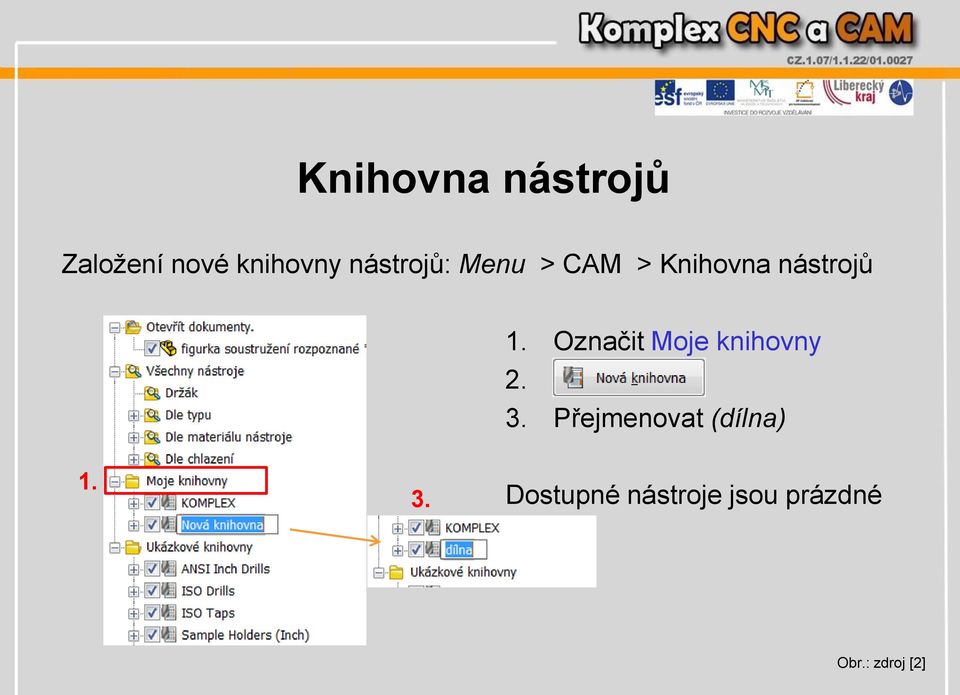

16 Knihovna nástrojů Založení nové knihovny nástrojů: Menu > CAM > Knihovna nástrojů 1. Označit Moje knihovny Přejmenovat (dílna) Dostupné nástroje jsou prázdné

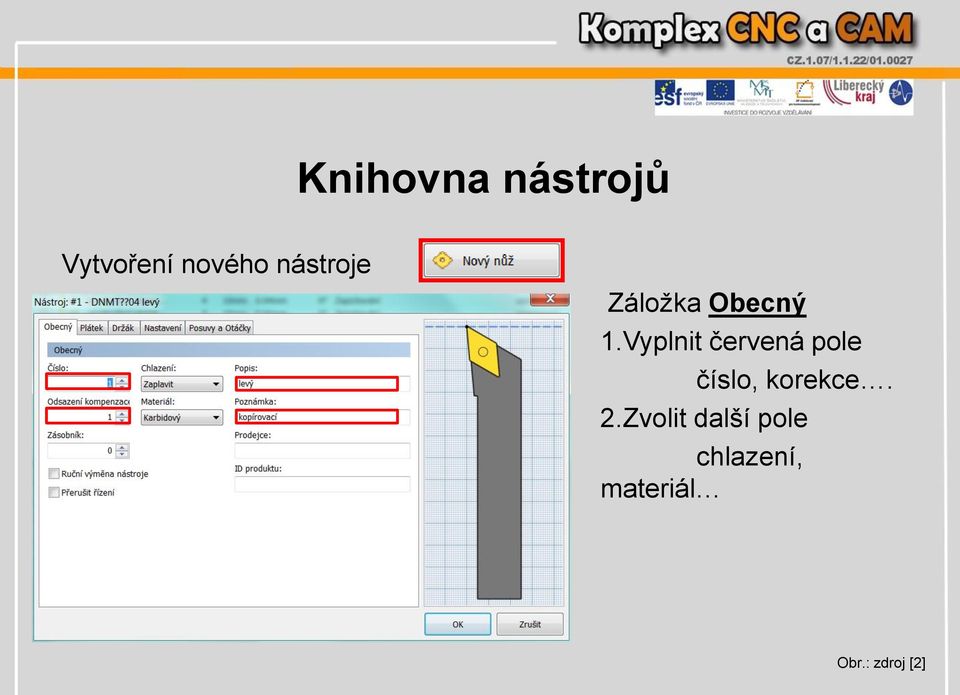

17 Knihovna nástrojů Vytvoření nového nástroje Záložka Obecný 1.Vyplnit červená pole číslo, korekce. 2.Zvolit další pole chlazení, materiál

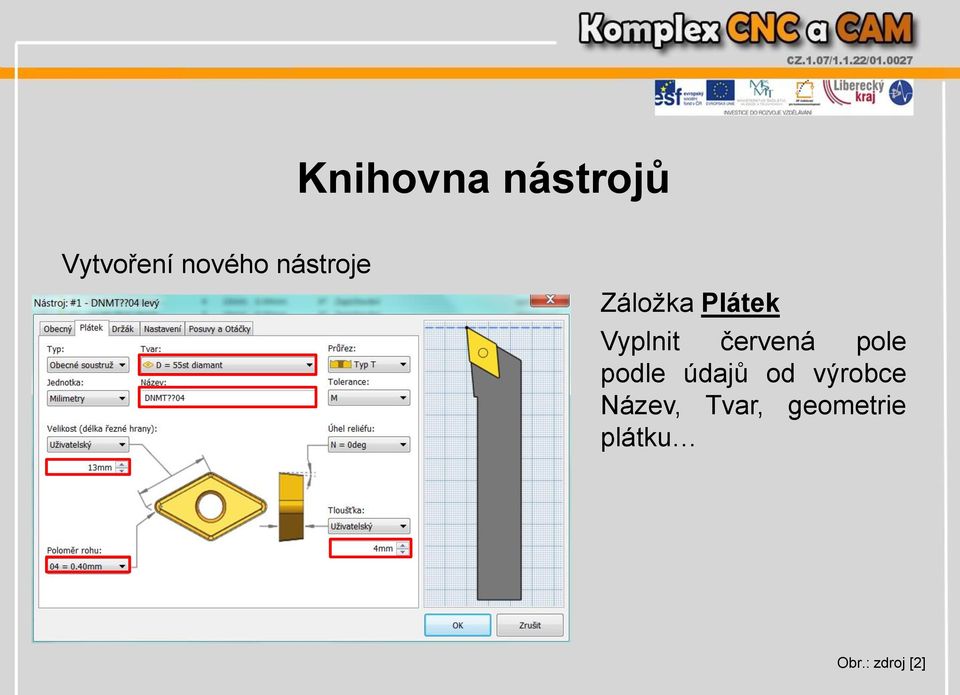

18 Knihovna nástrojů Vytvoření nového nástroje Záložka Plátek Vyplnit červená pole podle údajů od výrobce Název, Tvar, geometrie plátku

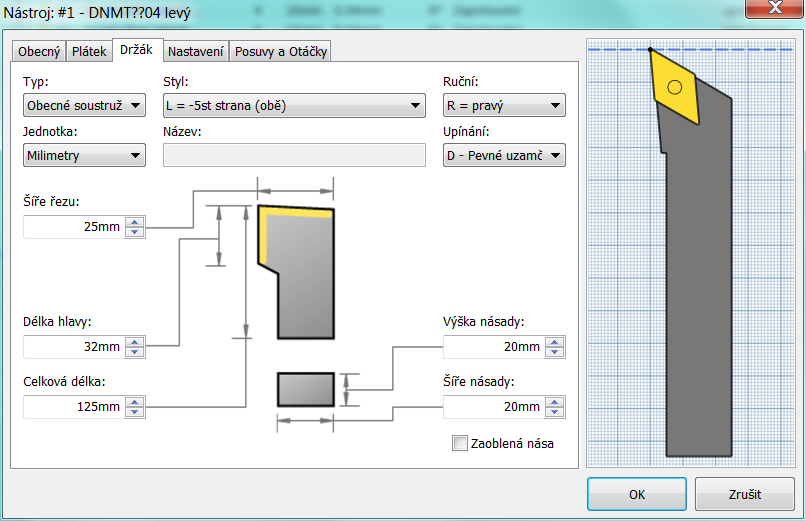

19 Knihovna nástrojů Vytvoření nového nástroje Záložka Držák Vyplnit červená pole podle údajů od výrobce Styl, Ruční - orientace ostří plátku

20 Knihovna nástrojů Vytvoření nového nástroje Záložka Nastavení Zvolit orientaci nástroje a směr otáčení vřetene

21 Knihovna nástrojů Vytvoření nového nástroje Záložka Posuvy a Otáčky Zde je možné volit mezi konstantní řeznou rychlostí, případně otáčkami vřetene. K přepočtu je třeba ještě zadat průměr polotovaru. U posuvu je možnost volit rychlost nebo vzdálenost na jednu otáčku.

22 Knihovna nástrojů Rychlá tvorba nástroje z již vytvořeného První nástroj je možné duplikovat (pravé myšítko). U duplikátu pouze změnit příslušné parametry: Obecný - popis, poznámka Držák ruční Zápichový a Upichovací nástroj je třeba změnit více parametrů, nebo je vytvořit znovu. Především je třeba změnit Typ na Zapichování

23 Soustružení - Zarovnání čela Menu >> Soustružení >> Soustružení čela Obsah

24 Soustružení - Zarovnání čela Záložka Nástroj 1.Výběr nástroje z knihovny - zvolit nástroj z knihovny dílna 2.Nastavit řezné podmínky - přebírají se z nastavení nástroje, které lze upravit dle operace

25 Soustružení - Zarovnání čela 1. Záložka Geometrie 1.Odsazení přední strany 2. 2.Model - omezení pohybu nástroje například modelem upínky Obr.: zdroj [2,4]

26 Soustružení - Zarovnání čela Záložka Poloměrový 1. Bezpečná výška hladina výměny nástroje 2. Výška návratu hladina bezpečného rychloposuvu 3. Vršek hranice nájezdu do materiálu 4. Spodek konec pracovního posuvu

27 Soustružení - Zarovnání čela Záložka Průchody 1. Soustružení čela vyjadřuje toleranci mezi namodelovanými S-křivkami a křivkami složenými z úseček a oblouků na stroji 2. Více průchodů nastavení tloušťky třísky, počtu a velikosti průchodů a dokončovacích cyklů 3. Způsob kompenzace nastavení odkud se budou přebírat kompenzace nástrojů

28 Soustružení - Zarovnání čela Záložka Napojování 1. Napojování řeší jakou cestou pojede nástroj mezi jednotlivými přejezdy 2. Nájezdy/odjezdy a přejezdy způsob najetí nástroje do dráhy a následné její opuštění, lze nastavit úhel a délku nájezdu, případně poloměr oblouku 3. Odjezd Je-li třeba zvolit odlišnou strategii pro výjezd z dráhy než nájezd

29 Soustružení - Zarovnání čela Výsledná dráha zarovnání čela polotovaru Obr.: zdroj [4]

30 ZADÁNÍ 1. Vytvořte novou knihovnu nástrojů 2. Pojmenujte ji Nástroje - EMCO. 3. Vytvořte v ní nové nástroje z následujícího obrázku. 4. U všech nástrojů vyplňte i řezné podmínky. 5. Obrobte čelo u minulého zadání. Obr.: zdroj [5]

31 ZADÁNÍ Obr.: zdroj [4] Obsah

32 Literatura použitá v cyklu prezentací HSMWorks: [1] Keller,P.: Programování a řízení CNC strojů, TUL 2005 (skripta) [2] Solidvision, HSMWorks 2013 R [software]. [přístup ]. Dostupné z: [3] Solidvision, SolidWorks 2011, x64 SP5.0 [software]. [přístup ]. Dostupné z [4] Osobní archiv autora [5] Siemens, Sinumeric 810/820 Turn, manuál k programu, vydal Siemens 1990 [6] Soustružení ostrých závitů: Druhy ostrých závitů. [online]. [cit ]. Dostupné z: [7] Vrtací závitořezné frézy zkracují výrobní časy. MM PRŮMYSLOVÉ SPEKTRUM. Inovace.cz [online]. 16. duben 2009 [cit ]. Dostupné z: [8] Casemodding: Spojovací materiály: Vnitřní závity. ŠTĚPÁNEK, Jan. [online] [cit ]. Dostupné z: [9] TECHNOLOGIE I: ZÁKLADNÍ METODY OBRÁBĚNÍ 1. část. In: HUMÁR, Anton. Vutbr.cz: ust.fme.vutbr.cz [online]. Brno: VUT, 2004 [cit ]. Dostupné z: [10] Závitování: Frézování závitů. [online]. [cit ]. Dostupné z:

33 DĚKUJI ZA POZORNOST A PŘEJI HODNĚ ÚSPĚCHŮ Zpracoval(a): Ing. Aleš Najman, SPŠSE a VOŠ LIBEREC na@pslib.cz /26
