Solární systémy PV-Light Montáž na střechu. Návod k montáži a obsluze
|
|
- Libor Vopička
- před 8 lety
- Počet zobrazení:
Transkript
1 Solární systémy PV-Light Montáž na střechu Návod k montáži a obsluze
2 Prosíme o předání uživateli! Změny vyhrazeny. 2 Návod k montáži a obsluze: kompaktní montážní systém nad rovinu střechy Typ.č.: , verze 03

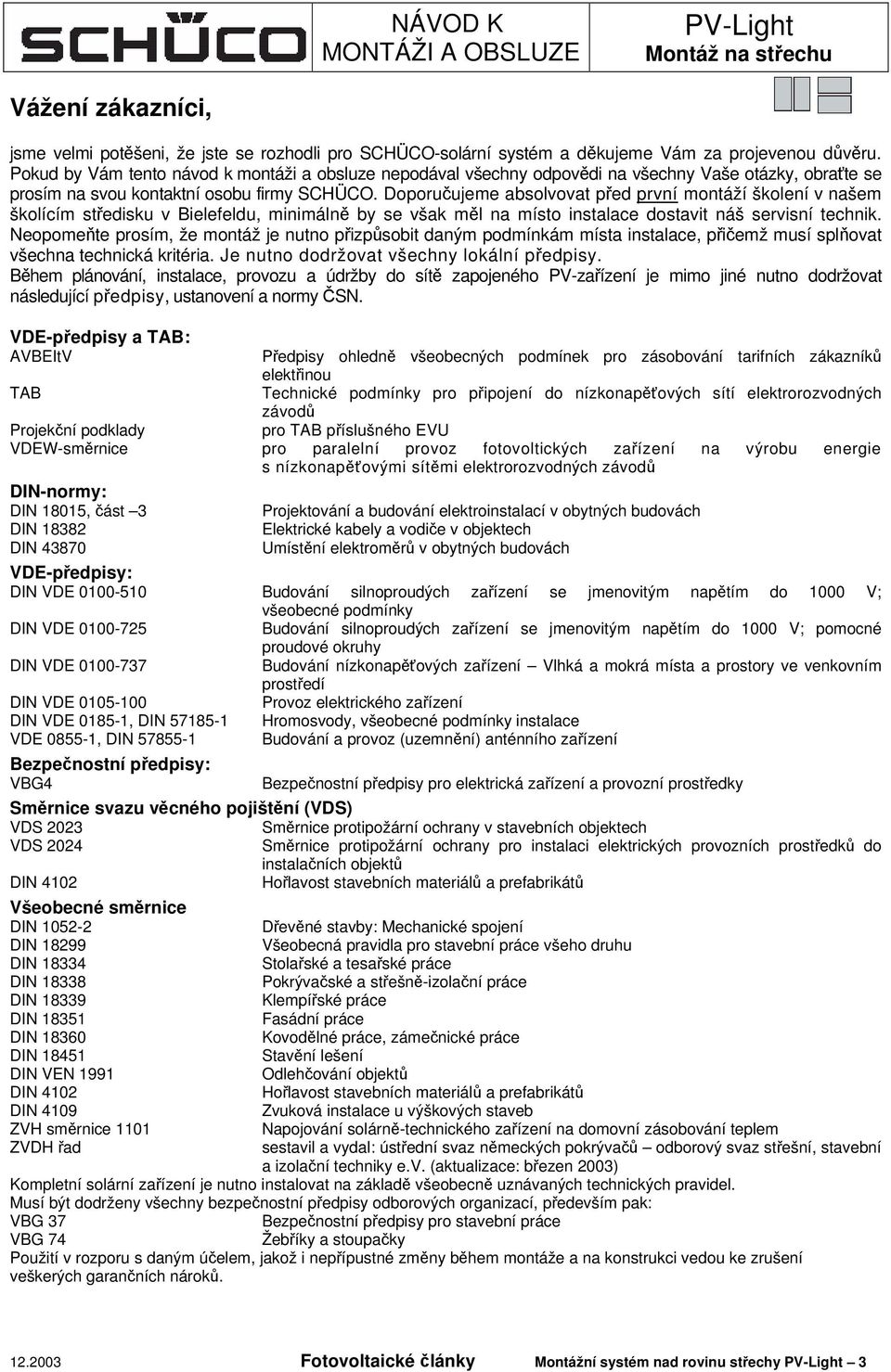

3 PV-Light Montáž na střechu Vážení zákazníci, jsme velmi potěšeni, že jste se rozhodli pro SCHÜCO-solární systém a děkujeme Vám za projevenou důvěru. Pokud by Vám tento návod k montáži a obsluze nepodával všechny odpovědi na všechny Vaše otázky, obraťte se prosím na svou kontaktní osobu firmy SCHÜCO. Doporučujeme absolvovat před první montáží školení v našem školícím středisku v Bielefeldu, minimálně by se však měl na místo instalace dostavit náš servisní technik. Neopomeňte prosím, že montáž je nutno přizpůsobit daným podmínkám místa instalace, přičemž musí splňovat všechna technická kritéria. Je nutno dodržovat všechny lokální předpisy. Během plánování, instalace, provozu a údržby do sítě zapojeného PV-zařízení je mimo jiné nutno dodržovat následující předpisy, ustanovení a normy ČSN. VDE-předpisy a TAB: AVBEItV Předpisy ohledně všeobecných podmínek pro zásobování tarifních zákazníků elektřinou TAB Technické podmínky pro připojení do nízkonapěťových sítí elektrorozvodných závodů Projekční podklady pro TAB příslušného EVU VDEW-směrnice pro paralelní provoz fotovoltických zařízení na výrobu energie s nízkonapěťovými sítěmi elektrorozvodných závodů DIN-normy: DIN 18015, část 3 Projektování a budování elektroinstalací v obytných budovách DIN Elektrické kabely a vodiče v objektech DIN Umístění elektroměrů v obytných budovách VDE-předpisy: DIN VDE Budování silnoproudých zařízení se jmenovitým napětím do 1000 V; všeobecné podmínky DIN VDE Budování silnoproudých zařízení se jmenovitým napětím do 1000 V; pomocné proudové okruhy DIN VDE Budování nízkonapěťových zařízení Vlhká a mokrá místa a prostory ve venkovním prostředí DIN VDE Provoz elektrického zařízení DIN VDE , DIN Hromosvody, všeobecné podmínky instalace VDE , DIN Budování a provoz (uzemnění) anténního zařízení Bezpečnostní předpisy: VBG4 Bezpečnostní předpisy pro elektrická zařízení a provozní prostředky Směrnice svazu věcného pojištění (VDS) VDS 2023 Směrnice protipožární ochrany v stavebních objektech VDS 2024 Směrnice protipožární ochrany pro instalaci elektrických provozních prostředků do instalačních objektů DIN 4102 Hořlavost stavebních materiálů a prefabrikátů Všeobecné směrnice DIN Dřevěné stavby: Mechanické spojení DIN Všeobecná pravidla pro stavební práce všeho druhu DIN Stolařské a tesařské práce DIN Pokrývačské a střešně-izolační práce DIN Klempířské práce DIN Fasádní práce DIN Kovodělné práce, zámečnické práce DIN Stavění lešení DIN VEN 1991 Odlehčování objektů DIN 4102 Hořlavost stavebních materiálů a prefabrikátů DIN 4109 Zvuková instalace u výškových staveb ZVH směrnice 1101 Napojování solárně-technického zařízení na domovní zásobování teplem ZVDH řad sestavil a vydal: ústřední svaz německých pokrývačů odborový svaz střešní, stavební a izolační techniky e.v. (aktualizace: březen 2003) Kompletní solární zařízení je nutno instalovat na základě všeobecně uznávaných technických pravidel. Musí být dodrženy všechny bezpečnostní předpisy odborových organizací, především pak: VBG 37 Bezpečnostní předpisy pro stavební práce VBG 74 Žebříky a stoupačky Použití v rozporu s daným účelem, jakož i nepřípustné změny během montáže a na konstrukci vedou ke zrušení veškerých garančních nároků Fotovoltaické články Montážní systém nad rovinu střechy PV-Light 3
4 PV-Light Montáž na střechu Upozornění: Montážní systém PV-Light umožňuje jednoduchou a rychlou montáž PV-standardních modulů (viz ceník SCHÜCO solární systémy). Tento návod k montáži a obsluze se vztahuje na vzorový modul ve vertikálním uspořádání v řadě vedle sebe resp. horizontálně nad sebou. Podle zvoleného typu modulu je nutno, aby uživatel provedl kontrolu resp. přizpůsobení uvedených rozměrů a parametrů. Potřebné nářadí: Tužka Skládací / pásmový metr Montážní klíč č. 13 Šroubovák křížový/plochý Šestihranný šroubovák Typ.-č.: Vrtačka (v případě vertikálně umístěného základního profilu) 0 8 mm; 0 5 mm Akku-šroubovák Kladivo Dle volby: Pila na železo Soupis zboží PV-Light pro montáž nad rovinu střechy: Nosný profil-1 Typ.-č.: a Nosný profil-2 Typ.-č.: a Nosný profil-3 Typ.-č.: a Souprava úchytů Typ.-č.: a Úchyt PV-modulů Typ.-č.: Propojovací souprava Typ.-č.: Střešní kotvící úchyt Typ.-č.: až až Výztužná souprava Typ.-č.: a Doplňující produkty: Propojovací kabely Typ.-č.: až Modulové spojovací kabely Typ.-č.: Střešní lať-2 Typ.-č.: Úchytné šrouby montážních prken Instalační příslušenství Větrací střešní taška Obsah 1) Zjištění rozměrů Strana: ) Montážní schéma Strana: ) Montáž střešních kotvících úchytů Strana: ) Přípravné práce pro montáž PV-modulů Strana: ) Nastavení a upevnění nosných profilů Strana: ) Upevnění prvního PV-modulu Strana: ) Upevnění druhého a dalších PV-modulů Strana: ) Zapojení PV-modulu Strana: Fotovoltaické články Montážní systém nad rovinu střechy PV-Light 4

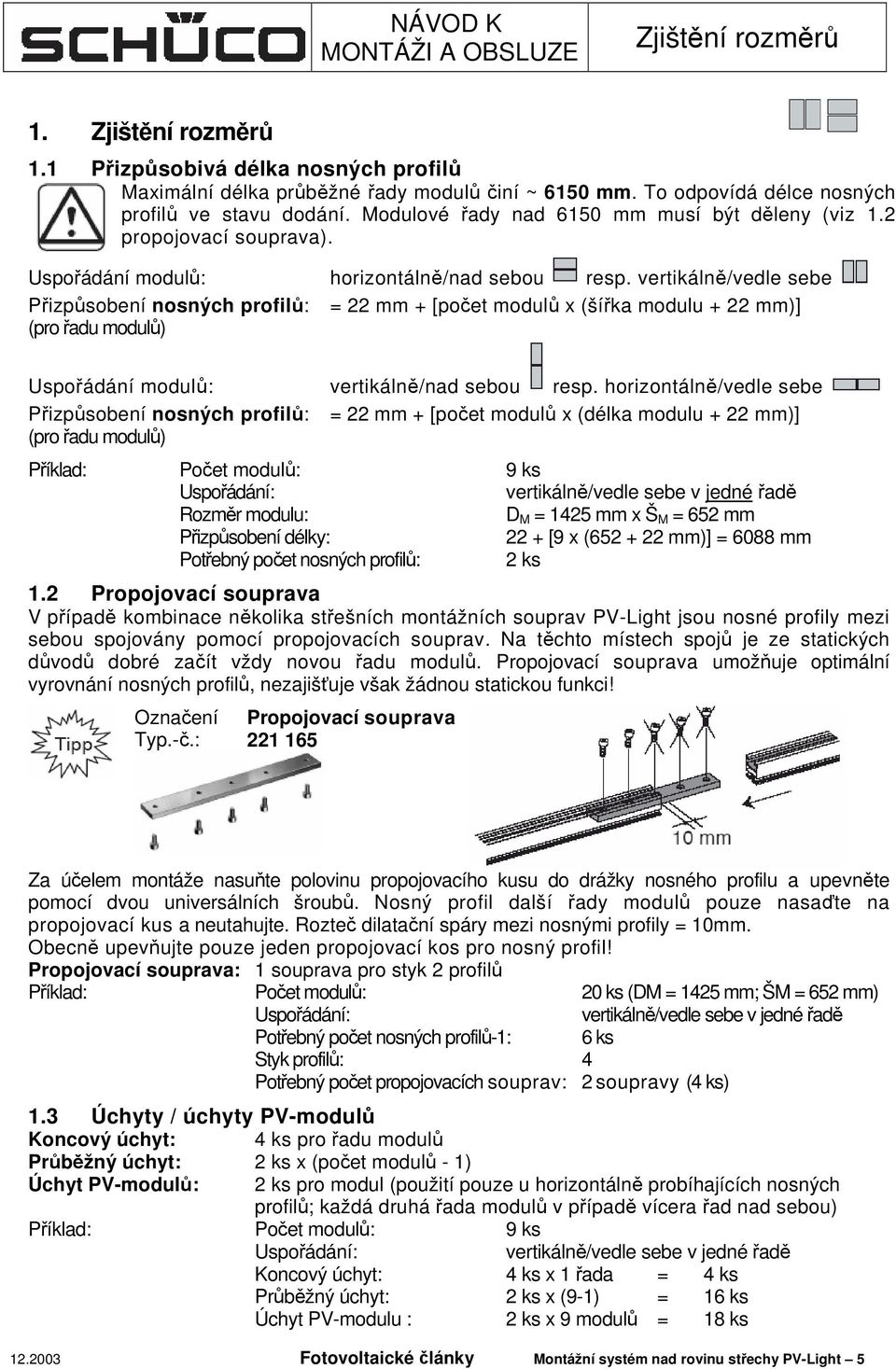

5 Zjištění rozměrů 1. Zjištění rozměrů 1.1 Přizpůsobivá délka nosných profilů Maximální délka průběžné řady modulů činí ~ 6150 mm. To odpovídá délce nosných profilů ve stavu dodání. Modulové řady nad 6150 mm musí být děleny (viz 1.2 propojovací souprava). Uspořádání modulů: horizontálně/nad sebou resp. vertikálně/vedle sebe Přizpůsobení nosných profilů: = 22 mm + [počet modulů x (šířka modulu + 22 mm)] (pro řadu modulů) Uspořádání modulů: vertikálně/nad sebou resp. horizontálně/vedle sebe Přizpůsobení nosných profilů: = 22 mm + [počet modulů x (délka modulu + 22 mm)] (pro řadu modulů) Příklad: Počet modulů: 9 ks Uspořádání: vertikálně/vedle sebe v jedné řadě Rozměr modulu: D M = 1425 mm x Š M = 652 mm Přizpůsobení délky: 22 + [9 x ( mm)] = 6088 mm Potřebný počet nosných profilů: 2 ks 1.2 Propojovací souprava V případě kombinace několika střešních montážních souprav PV-Light jsou nosné profily mezi sebou spojovány pomocí propojovacích souprav. Na těchto místech spojů je ze statických důvodů dobré začít vždy novou řadu modulů. Propojovací souprava umožňuje optimální vyrovnání nosných profilů, nezajišťuje však žádnou statickou funkci! Označení Typ.-č.: Propojovací souprava Za účelem montáže nasuňte polovinu propojovacího kusu do drážky nosného profilu a upevněte pomocí dvou universálních šroubů. Nosný profil další řady modulů pouze nasaďte na propojovací kus a neutahujte. Rozteč dilatační spáry mezi nosnými profily = 10mm. Obecně upevňujte pouze jeden propojovací kos pro nosný profil! Propojovací souprava: 1 souprava pro styk 2 profilů Příklad: Počet modulů: 20 ks (DM = 1425 mm; ŠM = 652 mm) Uspořádání: vertikálně/vedle sebe v jedné řadě Potřebný počet nosných profilů-1: 6 ks Styk profilů: 4 Potřebný počet propojovacích souprav: 2 soupravy (4 ks) 1.3 Úchyty / úchyty PV-modulů Koncový úchyt: 4 ks pro řadu modulů Průběžný úchyt: 2 ks x (počet modulů - 1) Úchyt PV-modulů: 2 ks pro modul (použití pouze u horizontálně probíhajících nosných profilů; každá druhá řada modulů v případě vícera řad nad sebou) Příklad: Počet modulů: 9 ks Uspořádání: vertikálně/vedle sebe v jedné řadě Koncový úchyt: 4 ks x 1 řada = 4 ks Průběžný úchyt: 2 ks x (9-1) = 16 ks Úchyt PV-modulu : 2 ks x 9 modulů = 18 ks Fotovoltaické články Montážní systém nad rovinu střechy PV-Light 5

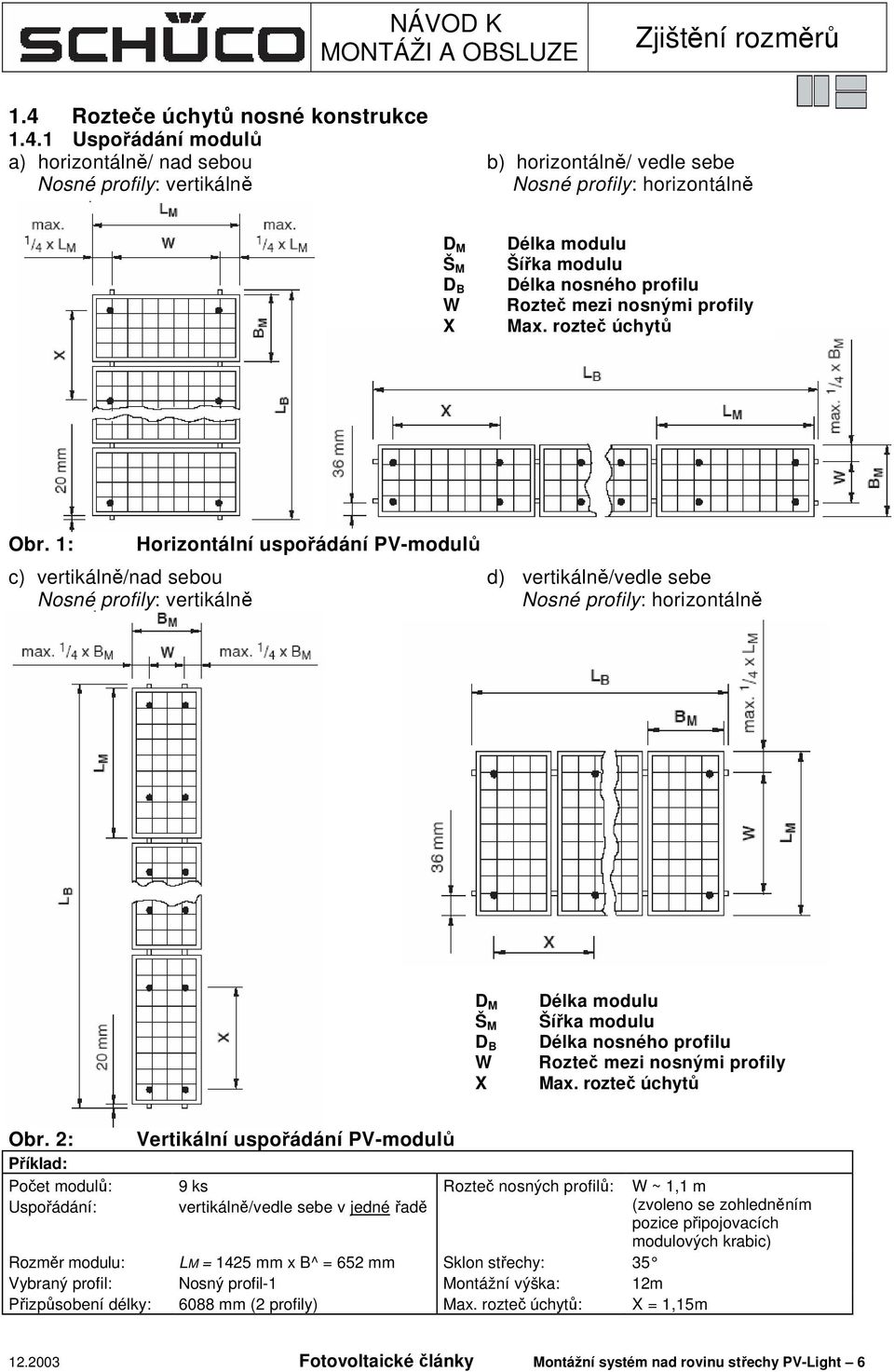

6 Zjištění rozměrů 1.4 Rozteče úchytů nosné konstrukce Uspořádání modulů a) horizontálně/ nad sebou b) horizontálně/ vedle sebe Nosné profily: vertikálně Nosné profily: horizontálně D M Š M D B W X Délka modulu Šířka modulu Délka nosného profilu Rozteč mezi nosnými profily Max. rozteč úchytů Obr. 1: Horizontální uspořádání PV-modulů c) vertikálně/nad sebou d) vertikálně/vedle sebe Nosné profily: vertikálně Nosné profily: horizontálně D M Š M D B W X Délka modulu Šířka modulu Délka nosného profilu Rozteč mezi nosnými profily Max. rozteč úchytů Obr. 2: Příklad: Počet modulů: Uspořádání: Vertikální uspořádání PV-modulů 9 ks vertikálně/vedle sebe v jedné řadě Rozteč nosných profilů: Rozměr modulu: LM = 1425 mm x B^ = 652 mm Sklon střechy: 35 Vybraný profil: Nosný profil-1 Montážní výška: 12m Přizpůsobení délky: 6088 mm (2 profily) Max. rozteč úchytů: X = 1,15m W ~ 1,1 m (zvoleno se zohledněním pozice připojovacích modulových krabic) Fotovoltaické články Montážní systém nad rovinu střechy PV-Light 6
7 Zjištění rozměrů Maximální rozteče úchytů nosné konstrukce Maximální rozteče úchytů nosné konstrukce se řídí dle přípustných nosností nosných profilů (podle DIN 1055) a stávajících roztečí nosné konstrukce provozovatele. Nosný profil-1: Typ.-č.: / Rozteč nosníků malá Nosný profil-2: Typ.-č.: / Rozteč nosníků střední Nosný profil-3: Typ.-č.: / Rozteč nosníků velká Nosný profil-1: Maximální rozteč úchytů "X" (metry) nosné konstrukce Rozteč sklon st řechy sklon st řechy sklon st řechy nos.prof. Montážní výška (m) Montážní výška (m) Montážní výška (m) "W" (m) 8 < 8-20 < < 8-20 < < 8-20 < ,20 2,12 2,12 2,12 2,13 2,11 2,09 2,29 2,23 2,13 0,40 1,76 1,76 1,76 1,77 1,75 1,73 1,90 1,85 1,77 0,60 1,58 1,58 1,58 1,59 1,57 1,55 1,71 1,66 1,59 0,80 1,47 1,47 1,47 1,41 1,39 1,37 1,58 1,52 1,43 1,00 1,32 1,32 1,32 1,26 1,24 1,22 1,41 1,36 1,28 1,20 1,20 1,20 1,20 1,15 1,13 1,11 1,29 1,24 1,17 1,40 1,11 1,11 1,11 1,07 1,05 1,03 1,19 1,15 1,08 1,60 1,04 1,04 1,04 1,00 0,98 0,96 1,12 1,07 1,01 1,80 0,98 0,98 0,98 0,94 0,92 0,91 1,05 1,01 0,95 2,00 0,93 0,93 0,93 0,89 0,88 0,86 1,00 0,96 0,90 Tabulka 1.1 Nosný profil-1: Maximální rozteč úchytů "X" (metry) nosné konstrukce Rozteč sklon st řechy sklon st řechy sklon st řechy nos.prof. Montážní výška (m) Montážní výška (m) Montážní výška (m) "W" (m) 8 < 8-20 < < 8-20 < < 8-20 < ,20 2,65 2,65 2,65 2,59 2,57 2,54 2,73 2,68 2,61 0,40 2,20 2,20 2,20 2,15 2,13 2,11 2,27 2,23 2,17 0,60 1,98 1,98 1,98 1,93 1,91 1,90 2,04 2,00 1,95 0,80 1,83 1,83 1,83 1,79 1,77 1,74 1,89 1,85 1,80 1,00 1,69 1,69 1,69 1,61 1,58 1,56 1,78 1,72 1,63 1,20 1,55 1,55 1,55 1,47 1,45 1,42 1,63 1,57 1,49 1,40 1,43 1,43 1,43 1,36 1,34 1,32 1,51 1,46 1,38 1,60 1,34 1,34 1,34 1,27 1,25 1,23 1,41 1,36 1,29 1,80 1,26 1,26 1,26 1,20 1,18 1,16 1,33 1,28 1,22 2,00 1,20 1,20 1,20 1,14 1,12 1,10 1,26 1,22 1,15 Tabulka 1.2 Nosný profil-1: Maximální rozteč úchytů "X" (metry) nosné konstrukce Rozteč sklon st řechy sklon st řechy sklon st řechy nos.prof. Montážní výška (m) Montážní výška (m) Montážní výška (m) "W" (m) 8 < 8-20 < < 8-20 < < 8-20 < ,20 3,00 3,00 3,00 2,87 2,86 2,84 2,99 2,96 2,91 0,40 2,50 2,50 2,50 2,39 2,38 2,36 2,49 2,46 2,42 0,60 2,24 2,24 2,24 2,14 2,13 2,12 2,23 2,21 2,17 0,80 2,07 2,07 2,07 1,98 1,97 1,96 2,07 2,05 2,01 1,00 1,95 1,95 1,95 1,87 1,86 1,83 1,95 1,93 1,89 1,20 1,83 1,83 1,83 1,72 1,70 1,67 1,85 1,84 1,75 1,40 1,69 1,69 1,69 1,60 1,57 1,55 1,76 1,70 1,62 1,60 1,58 1,58 1,58 1,49 1,47 1,45 1,65 1,59 1,52 1,80 1,49 1,49 1,49 1,41 1,39 1,37 1,55 1,50 1,43 2,00 1,42 1,42 1,42 1,33 1,31 1,30 1,47 1,42 1,36 Tabulka Fotovoltaické články Montážní systém nad rovinu střechy PV-Light 7

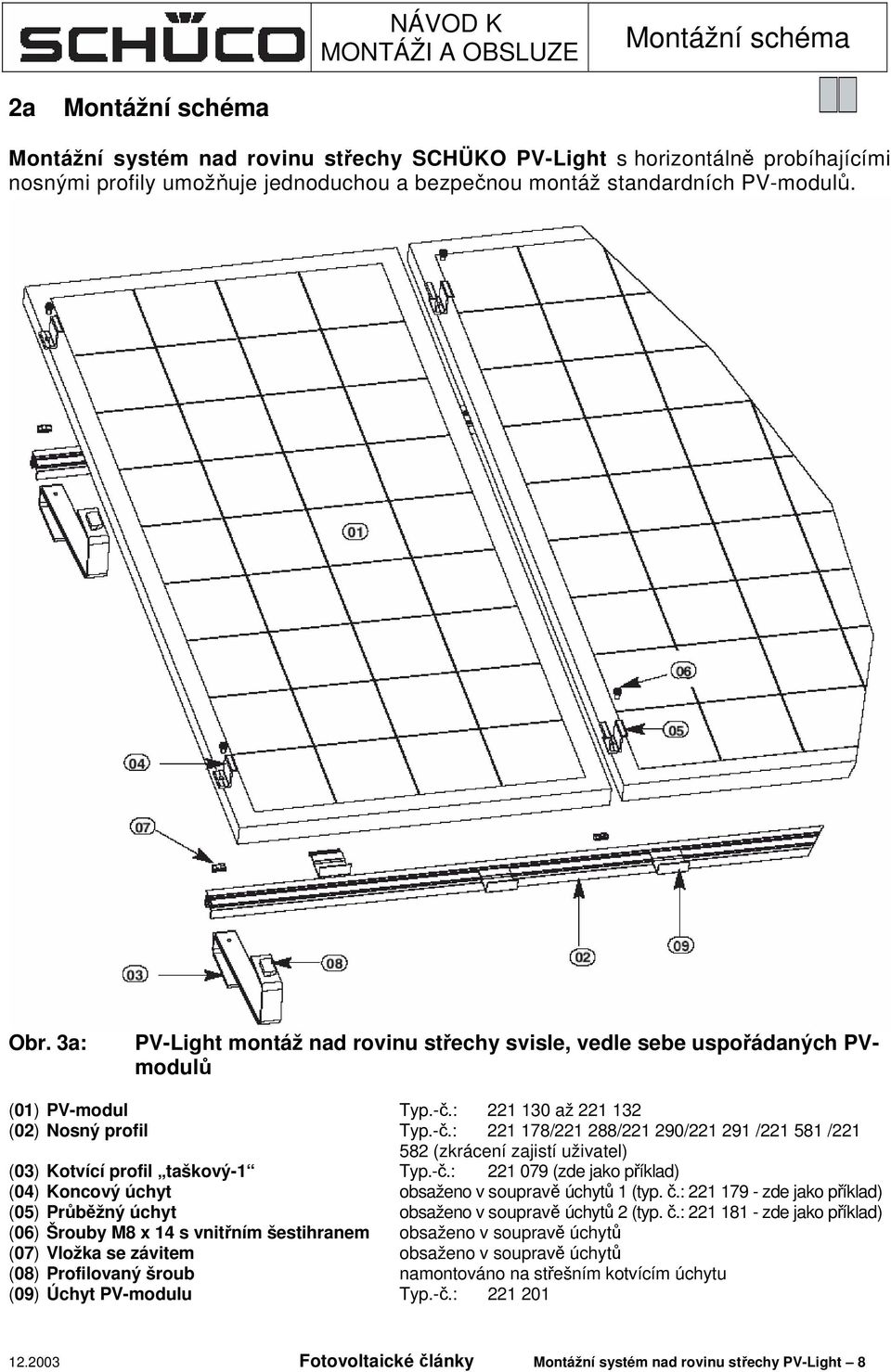

8 Montážní schéma 2a Montážní schéma Montážní systém nad rovinu střechy SCHÜKO PV-Light s horizontálně probíhajícími nosnými profily umožňuje jednoduchou a bezpečnou montáž standardních PV-modulů. Obr. 3a: PV-Light montáž nad rovinu střechy svisle, vedle sebe uspořádaných PVmodulů (01) PV-modul Typ.-č.: až (02) Nosný profil Typ.-č.: / / / / / (zkrácení zajistí uživatel) (03) Kotvící profil taškový-1 Typ.-č.: (zde jako příklad) (04) Koncový úchyt obsaženo v soupravě úchytů 1 (typ. č.: zde jako příklad) (05) Průběžný úchyt obsaženo v soupravě úchytů 2 (typ. č.: zde jako příklad) (06) Šrouby M8 x 14 s vnitřním šestihranem obsaženo v soupravě úchytů (07) Vložka se závitem obsaženo v soupravě úchytů (08) Profilovaný šroub namontováno na střešním kotvícím úchytu (09) Úchyt PV-modulu Typ.-č.: Fotovoltaické články Montážní systém nad rovinu střechy PV-Light 8

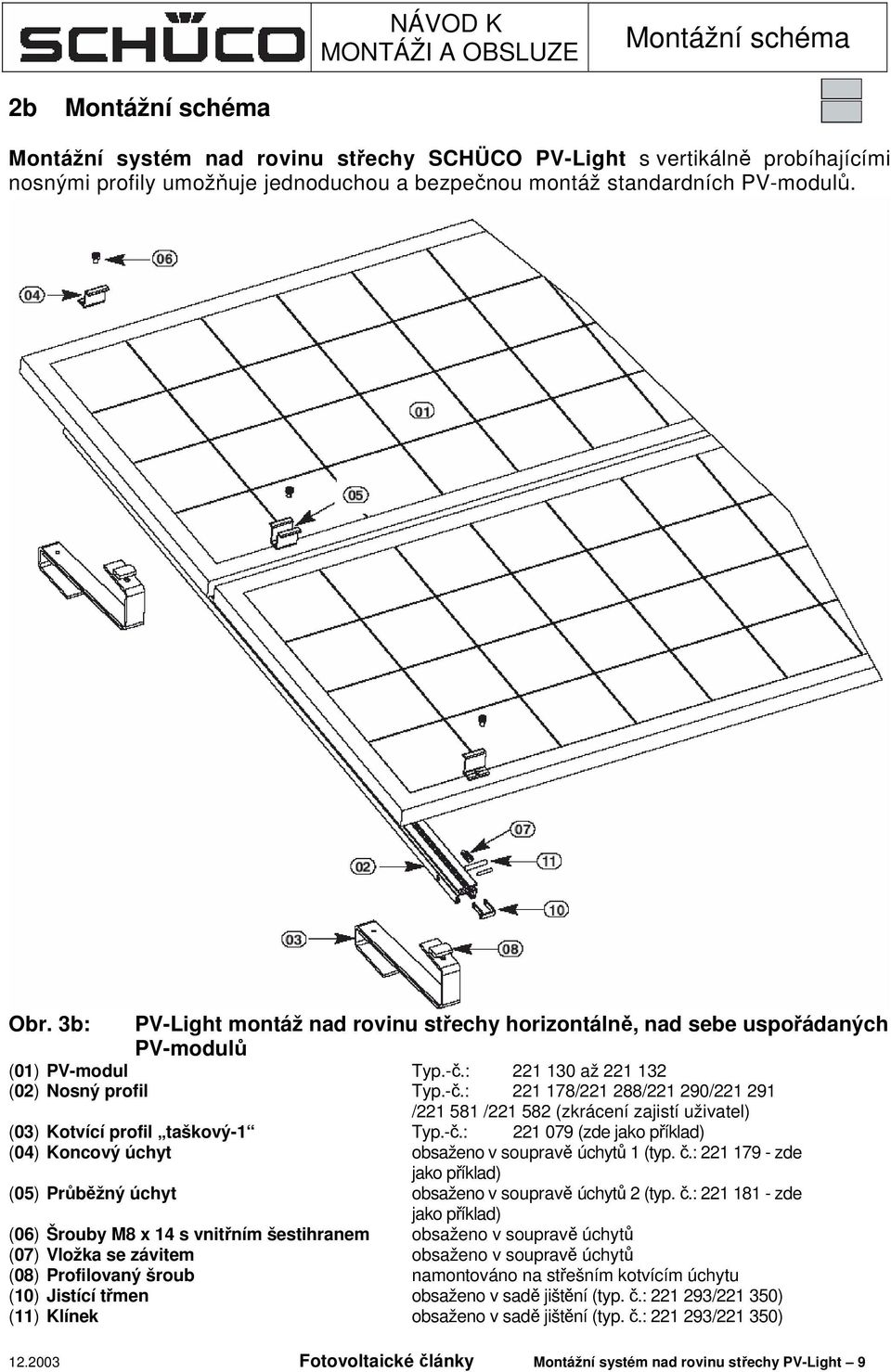

9 Montážní schéma 2b Montážní schéma Montážní systém nad rovinu střechy SCHÜCO PV-Light s vertikálně probíhajícími nosnými profily umožňuje jednoduchou a bezpečnou montáž standardních PV-modulů. Obr. 3b: PV-Light montáž nad rovinu střechy horizontálně, nad sebe uspořádaných PV-modulů (01) PV-modul Typ.-č.: až (02) Nosný profil Typ.-č.: / / / / / (zkrácení zajistí uživatel) (03) Kotvící profil taškový-1 Typ.-č.: (zde jako příklad) (04) Koncový úchyt obsaženo v soupravě úchytů 1 (typ. č.: zde jako příklad) (05) Průběžný úchyt obsaženo v soupravě úchytů 2 (typ. č.: zde jako příklad) (06) Šrouby M8 x 14 s vnitřním šestihranem obsaženo v soupravě úchytů (07) Vložka se závitem obsaženo v soupravě úchytů (08) Profilovaný šroub namontováno na střešním kotvícím úchytu (10) Jistící třmen obsaženo v sadě jištění (typ. č.: / ) (11) Klínek obsaženo v sadě jištění (typ. č.: / ) Fotovoltaické články Montážní systém nad rovinu střechy PV-Light 9
10 Montážní schéma Fotovoltaické články Montážní systém nad rovinu střechy PV-Light 10
11 Montáž střešních úchytů 3a. Montáž střešních kotvících úchytů, nezávislá na krokvích Střešní kotvící úchyty taškové-1 nezávislé na krokvích se zavěšují za montážní prkna. 1) Odkrytí montážní plochy. Ve většině případů stačí vyháknutí příslušných střešních tašek jak ukazuje vyobrazení č. 4. Rozteč úchytu X Rozteč úchytu X Obr. 4: Odkrytí montážní plochy Jak potřebná montážní prkna, tak i šrouby pro uchycení montážních prken musí zajistit uživatel. Při upevňování montážních prken je nutno zkontrolovat kontra-latě a popřípadě je doplnit. Označení: Střešní lať-2 Typ.-č.: Použití: Montážní prkno pro zachycení střešního kotvícího úchytu Fotovoltaické články Montážní systém nad rovinu střechy PV-Light 11

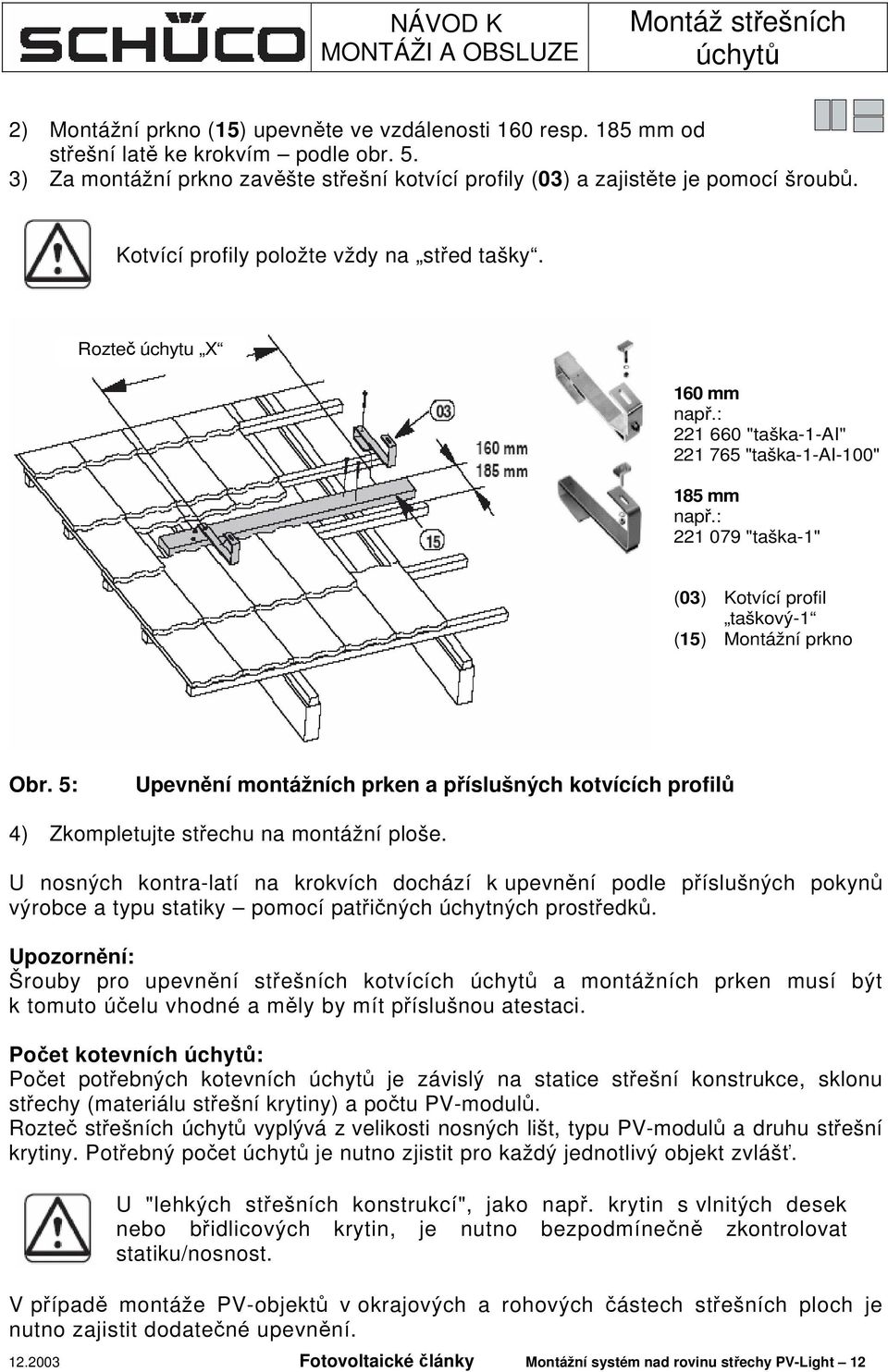

12 Montáž střešních úchytů 2) Montážní prkno (15) upevněte ve vzdálenosti 160 resp. 185 mm od střešní latě ke krokvím podle obr. 5. 3) Za montážní prkno zavěšte střešní kotvící profily (03) a zajistěte je pomocí šroubů. Kotvící profily položte vždy na střed tašky. Rozteč úchytu X 160 mm např.: "taška-1-ai" "taška-1-ai-100" 185 mm např.: "taška-1" (03) Kotvící profil taškový-1 (15) Montážní prkno Obr. 5: Upevnění montážních prken a příslušných kotvících profilů 4) Zkompletujte střechu na montážní ploše. U nosných kontra-latí na krokvích dochází k upevnění podle příslušných pokynů výrobce a typu statiky pomocí patřičných úchytných prostředků. Upozornění: Šrouby pro upevnění střešních kotvících úchytů a montážních prken musí být k tomuto účelu vhodné a měly by mít příslušnou atestaci. Počet kotevních úchytů: Počet potřebných kotevních úchytů je závislý na statice střešní konstrukce, sklonu střechy (materiálu střešní krytiny) a počtu PV-modulů. Rozteč střešních úchytů vyplývá z velikosti nosných lišt, typu PV-modulů a druhu střešní krytiny. Potřebný počet úchytů je nutno zjistit pro každý jednotlivý objekt zvlášť. U "lehkých střešních konstrukcí", jako např. krytin s vlnitých desek nebo břidlicových krytin, je nutno bezpodmínečně zkontrolovat statiku/nosnost. V případě montáže PV-objektů v okrajových a rohových částech střešních ploch je nutno zajistit dodatečné upevnění Fotovoltaické články Montážní systém nad rovinu střechy PV-Light 12

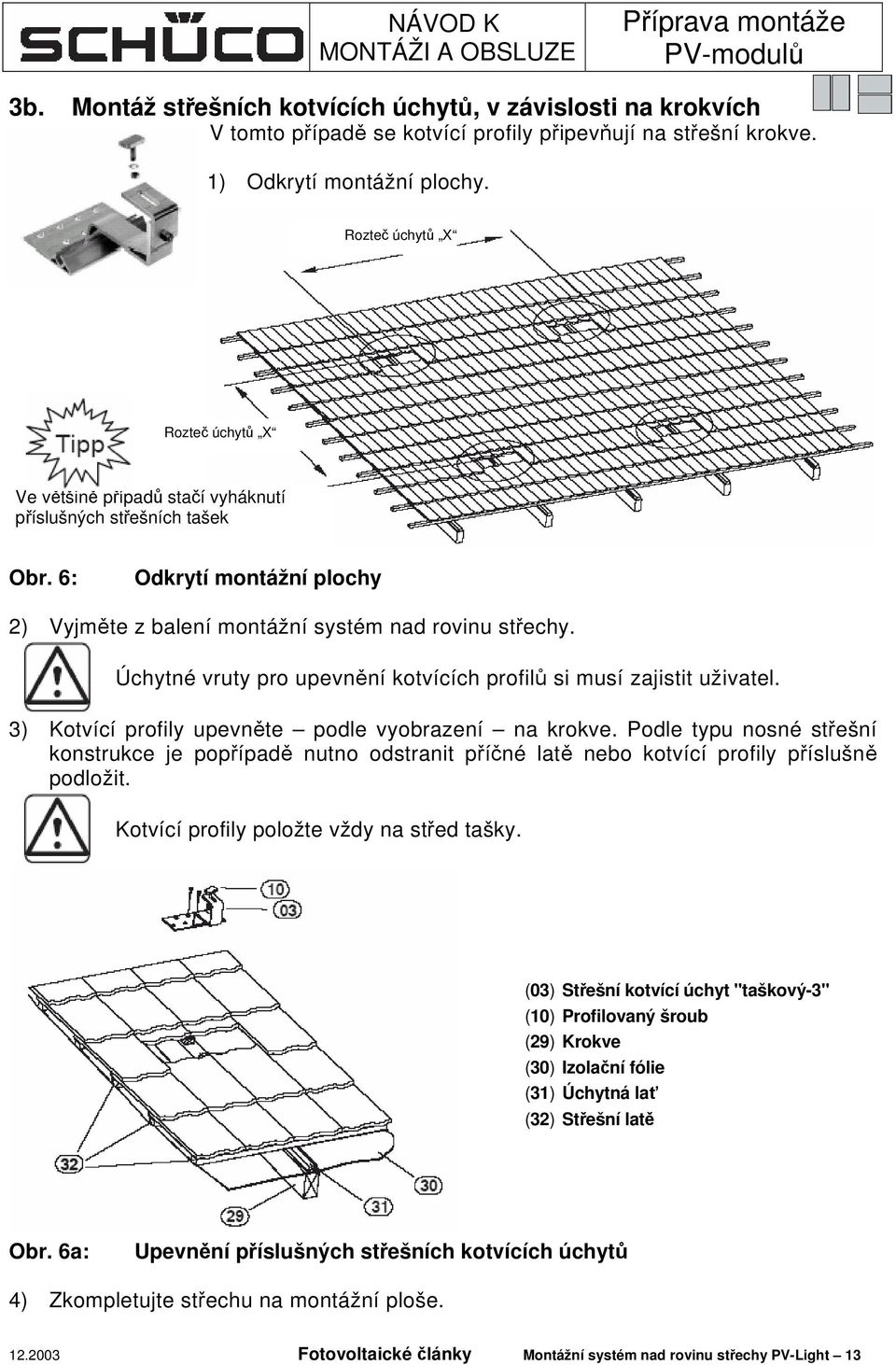

13 Příprava montáže PV-modulů 3b. Montáž střešních kotvících úchytů, v závislosti na krokvích V tomto případě se kotvící profily připevňují na střešní krokve. Rozteč úchytu X 1) Odkrytí montážní plochy. Rozteč úchytů X Rozteč úchytů X Ve většině případů stačí vyháknutí příslušných střešních tašek Obr. 6: Odkrytí montážní plochy 2) Vyjměte z balení montážní systém nad rovinu střechy. Úchytné vruty pro upevnění kotvících profilů si musí zajistit uživatel. 3) Kotvící profily upevněte podle vyobrazení na krokve. Podle typu nosné střešní konstrukce je popřípadě nutno odstranit příčné latě nebo kotvící profily příslušně podložit. Kotvící profily položte vždy na střed tašky. (03) Střešní kotvící úchyt "taškový-3" (10) Profilovaný šroub (29) Krokve (30) Izolační fólie (31) Úchytná lať (32) Střešní latě Obr. 6a: Upevnění příslušných střešních kotvících úchytů 4) Zkompletujte střechu na montážní ploše Fotovoltaické články Montážní systém nad rovinu střechy PV-Light 13
14 Příprava montáže PV-modulů 4a. Přípravné práce pro montáž PV-modulů Nosné profily si je možno před vytažením na střechu připravit podle obr. 7a. Oblá strana (02) Nosný profil-1 (04) Koncový úchyt (06) Šroub M8x14 s vnitřním šestihranem (07) Vložka se závitem Obr. 7a: Jednostranně namontovaný koncový úchyt 1) Závitové vložky (07) s oblou stranou směrem dolů vložte jednostranně do přiříznutých nosných profilů (02) (rozměry pro přířez: viz kapitola 1.1, strana 5). Vložku se závitem je možno do nosného profilu zamáčknout ze shora. 2) Koncový úchyt (04) se šrouby (06) volně upevněte k nosným profilům. 5a. Nastavení a upevnění nosných profilů 1) Nosný profil podle vyobrazení 8a namontujte na střešní kotvící úchyt, srovnejte a dotáhněte pomocí profilovaného šroubu (08). (02) Nosný profil (03) Střešní úchyt taškový-1 (04) Koncový úchyt (08) Profilovaný šroub (13) Matice M8 (14) Ozubená podložka Obr. 8a: Horizontálně probíhající nosný profil 2) Na střešní úchyt namontujte další nosné profily, koncové úchyty souose. 3) Nosné profily srovnejte do příčky a stáhněte pomocí profilovaných šroubů Fotovoltaické články Montážní systém nad rovinu střechy PV-Light 14

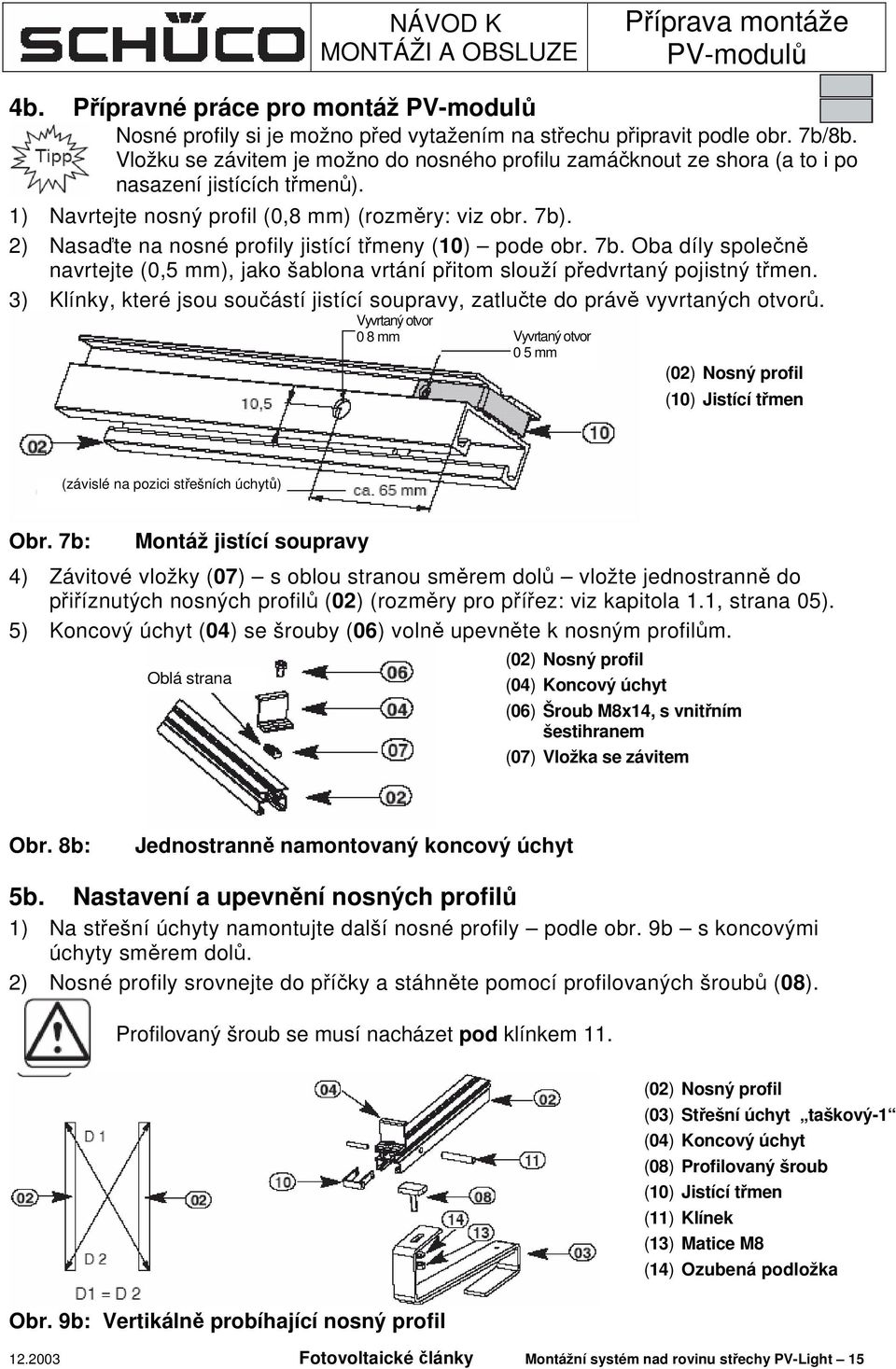

15 Příprava montáže PV-modulů 4b. Přípravné práce pro montáž PV-modulů Nosné profily si je možno před vytažením na střechu připravit podle obr. 7b/8b. Vložku se závitem je možno do nosného profilu zamáčknout ze shora (a to i po nasazení jistících třmenů). 1) Navrtejte nosný profil (0,8 mm) (rozměry: viz obr. 7b). 2) Nasaďte na nosné profily jistící třmeny (10) pode obr. 7b. Oba díly společně navrtejte (0,5 mm), jako šablona vrtání přitom slouží předvrtaný pojistný třmen. 3) Klínky, které jsou součástí jistící soupravy, zatlučte do právě vyvrtaných otvorů. Vyvrtaný otvor 0 8 mm Vyvrtaný otvor 0 5 mm (02) Nosný profil (10) Jistící třmen (závislé na pozici střešních úchytů) Obr. 7b: Montáž jistící soupravy 4) Závitové vložky (07) s oblou stranou směrem dolů vložte jednostranně do přiříznutých nosných profilů (02) (rozměry pro přířez: viz kapitola 1.1, strana 05). 5) Koncový úchyt (04) se šrouby (06) volně upevněte k nosným profilům. Oblá strana (02) Nosný profil (04) Koncový úchyt (06) Šroub M8x14, s vnitřním šestihranem (07) Vložka se závitem Obr. 8b: Jednostranně namontovaný koncový úchyt 5b. Nastavení a upevnění nosných profilů 1) Na střešní úchyty namontujte další nosné profily podle obr. 9b s koncovými úchyty směrem dolů. 2) Nosné profily srovnejte do příčky a stáhněte pomocí profilovaných šroubů (08). Profilovaný šroub se musí nacházet pod klínkem 11. Obr. 9b: Vertikálně probíhající nosný profil (02) Nosný profil (03) Střešní úchyt taškový-1 (04) Koncový úchyt (08) Profilovaný šroub (10) Jistící třmen (11) Klínek (13) Matice M8 (14) Ozubená podložka Fotovoltaické články Montážní systém nad rovinu střechy PV-Light 15
16 Upevnění prvního PV-modulu 6a. Upevnění prvního PV-modulu PV-moduly je nutno uspořádat tak, aby připojovací zásuvky měly stejnou pozici. Jsou-li moduly již vybaveny solárními kabely, doporučujeme propojit solární kabel s připojovací krabicí ještě předtím, než budou jednotlivé prvky smontovány. Pro propojení PV-standardních modulů solárními kabely jsou k dispozici modulové propojovací kabely, kterými lze pomocí zástrčkového systému moduly jednoduše a rychle propojit. Označení: Modulové propojovací kabely Typ.-č.: Délka: 5 x 2 metry Je nutno zajistit dlouhodobé vodotěsné spojení! Propojení je nutno provést předtím, než bude elektrický obvod pod proudem, tzn. až nakonec jsou kabely napojeny na měnič! Nerozpojujte zástrčkové spoje jsou-li pod proudem, tzn. nejprve odpojte měnič od zdroje elektrického napájení! Označení: Stavební výtah Typ.-č.: Pro: přepravu PV-modulů na střechu objektu 1) Dva PV-modulové úchyty (09) zahákněte do spodního nosného profilu podle obr. 9a. cca. 100 mm do max. ¼ rozměru modulu (02) Nosný profil (09) Úchyt PV-modulu Obr. 9a: Nasazení úchytu PV-modulu 2) PV-modul nasaďte na nosné profily/úchyt PV-modulu a přisuňte ho až ke koncovému úchytu podle obr. 10a. 3) PV-modul srovnejte a dotáhněte šrouby (06). (01) PV-modul (02) Nosný profil (04) Koncový úchyt (06) Šroub M8x14 s vnitřním šestihranem (09) Úchyt PV-modulu Obr. 10a: Upevnění vnějšího PV-modulu Fotovoltaické články Montážní systém nad rovinu střechy PV-Light 16
17 Upevnění prvního PV-modulu 6b. Upevnění prvního PV-modulu PV-moduly je nutno uspořádat tak, aby připojovací zásuvky měly stejnou pozici. Jsou-li moduly již vybaveny solárními kabely, doporučujeme propojit solární kabel s připojovací krabicí ještě předtím, než budou jednotlivé prvky smontovány. Pro propojení PV-standardních modulů solárními kabely jsou k dispozici modulové propojovací kabely, kterými lze pomocí zástrčkového systému moduly jednoduše a rychle propojit. Označení: Modulové propojovací kabely Typ.-č.: Délka: 5 x 2 metry Je nutno zajistit dlouhodobé vodotěsné spojení! Propojení je nutno provést předtím, než bude elektrický obvod pod proudem, tzn. až nakonec jsou kabely napojeny na měnič! Nerozpojujte zástrčkové spoje jsou-li pod proudem, tzn. nejprve odpojte měnič od zdroje elektrického napájení! Označení: Stavební výtah Typ.-č.: Pro: přepravu PV-modulů na střechu objektu 1) PV-modul usaďte na koncový úchyt (04) podle obr. 10b. Během montáže je nutno PV-modul zajistit, dokud nejsou pevně dotaženy alespoň dva koncové úchyty. 2) PV-modul srovnejte a dotáhněte šrouby (06). (01) PV-modul (02) Nosný profil (04) Koncový úchyt (06) Šroub M8x14 s vnitřním šestihranem (10) Jistící třmen Obr. 10b: Upevnění spodního PV-modulu Fotovoltaické články Montážní systém nad rovinu střechy PV-Light 17

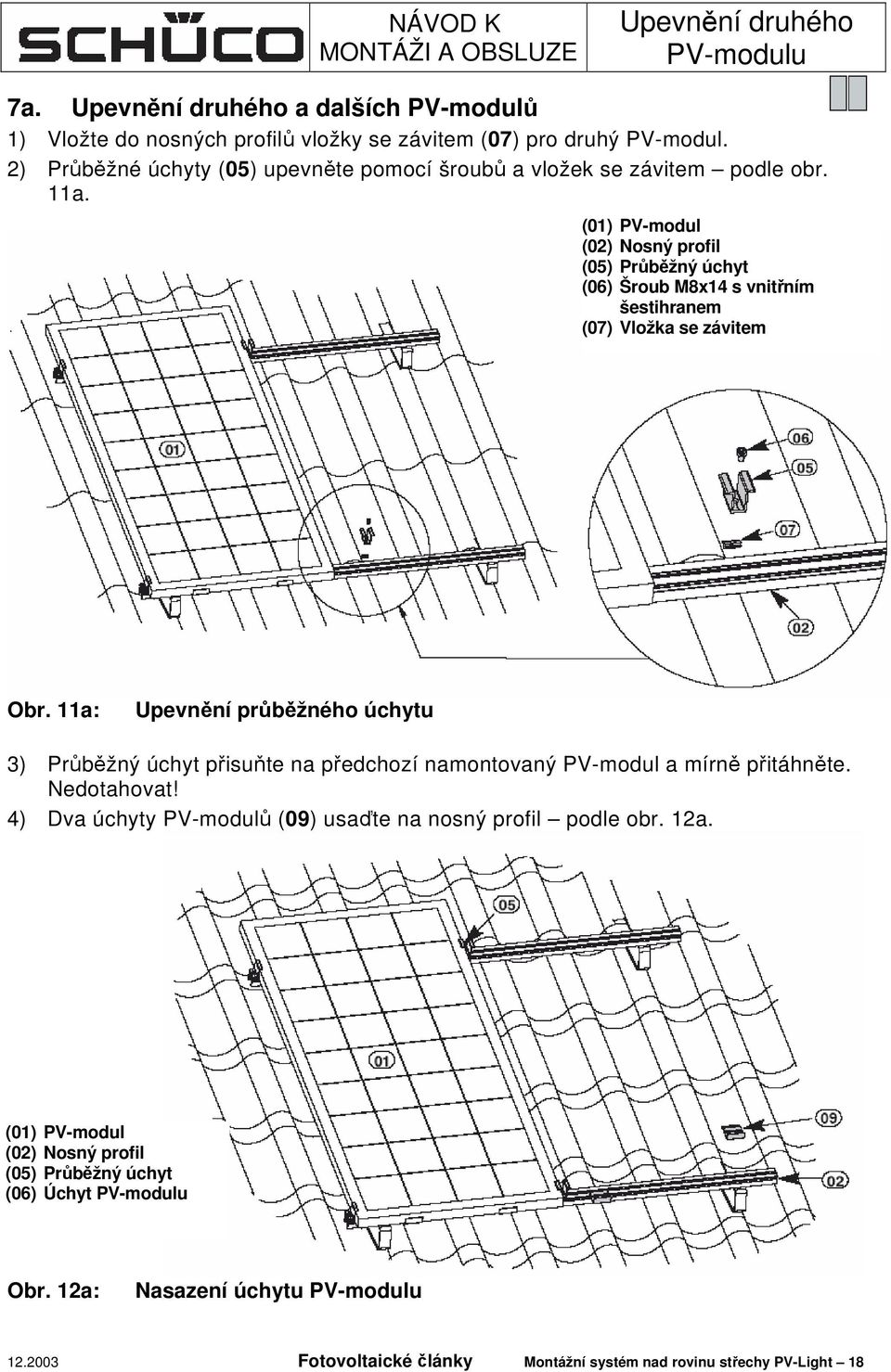

18 Upevnění druhého PV-modulu 7a. Upevnění druhého a dalších PV-modulů 1) Vložte do nosných profilů vložky se závitem (07) pro druhý PV-modul. 2) Průběžné úchyty (05) upevněte pomocí šroubů a vložek se závitem podle obr. 11a. (01) PV-modul (02) Nosný profil (05) Průběžný úchyt (06) Šroub M8x14 s vnitřním šestihranem (07) Vložka se závitem Obr. 11a: Upevnění průběžného úchytu 3) Průběžný úchyt přisuňte na předchozí namontovaný PV-modul a mírně přitáhněte. Nedotahovat! 4) Dva úchyty PV-modulů (09) usaďte na nosný profil podle obr. 12a. (01) PV-modul (02) Nosný profil (05) Průběžný úchyt (06) Úchyt PV-modulu Obr. 12a: Nasazení úchytu PV-modulu Fotovoltaické články Montážní systém nad rovinu střechy PV-Light 18
19 Upevnění druhého PV-modulu 5) PV-modul nasaďte na nosné profily/úchyty PV-modulu a zasuňte ho do průběžného úchytu (05) podle obr. 13a. 6) PV-modul srovnejte a dotáhněte šrouby (06). 7) PV-moduly mezi sebou elektricky propojte. (01) PV-modul (02) Nosný profil (05) Průběžný úchyt (06) Šroub M8x14 s vnitřním šestihranem (09) Úchyt PV-modulu Obr. 13a: Montáž druhého PV-modulu Montáž dalších PV-modulů proveďte podle pracovních kroků 1 až 7 (kapitola 7a) 8) Poslední PV-modul upevněte na vnější straně pomocí koncových úchytů. Za tímto účelem do nosného profilu vmáčkněte vložku se závitem oblou stranou směrem dolů. 9) Dotáhněte šrouby koncových úchytů. Obr. 14a: Hotově smontovaný systém PV-Light pro montáž nad rovinu střechy se standardními moduly instalovanými vedle sebe Fotovoltaické články Montážní systém nad rovinu střechy PV-Light 19
20 Upevnění druhého PV-modulu 7b. Upevnění druhého a dalších PV-modulů 1) Vložte do nosných profilů vložky se závitem (07) pro druhý PV-modul. 2) Průběžné úchyty (05) upevněte pomocí šroubů (06) a vložek se závitem podle obr. 11b. (01) PV-modul (02) Nosný profil (04) Koncový úchyt (05) Průběžný úchyt (06) Šroub M8x14 s vnitřním šestihranem (07) Vložka se závitem Obr. 11b: Upevnění průběžného úchytu 3) Průběžný úchyt přisuňte na předchozí namontovaný PV-modul a mírně přitáhněte. Nedotahovat! 4) PV-modul usaďte na průběžný úchyt (05) podle obr. 12b. 5) PV-modul srovnejte a dotáhněte šrouby (06). 6) PV-moduly mezi sebou elektricky propojte. (05) Průběžný úchyt (06) Šroub M8x14 s vnitřním šestihranem Obr. 12b: Montáž druhého PV-modulu Fotovoltaické články Montážní systém nad rovinu střechy PV-Light 20
21 Upevnění druhého PV-modulu Montáž dalších PV-modulů proveďte podle pracovních kroků 1 až 6 (kapitola 7b) 7) Poslední PV-modul upevněte na vnější straně pomocí koncových úchytů. Za tímto účelem do nosného profilu vmáčkněte vložku se závitem oblou stranou směrem dolů. 8) Dotáhněte šrouby koncových úchytů. Obr. 13b: Hotově smontovaný systém PV-Light pro montáž nad rovinu střechy se standardními moduly instalovanými nad sebou Fotovoltaické články Montážní systém nad rovinu střechy PV-Light 21
22 Zapojení PV-modulu 8 Zapojení PV-modulu Pro propojení PV-generátoru s proudovým měničem je možno dodat následující zboží: Označení: Spojovací kabel-5 resp. spojovací kabel-5/5 Typ.-č.: Délka: 1 x 5 metrů 5 x 5 metrů Označení: Spojovací kabel-10 resp. spojovací kabel-10/5 Typ.-č.: Délka: 1 x 10 metrů 5 x 10 metrů Označení: Spojovací kabel-20 resp. spojovací kabel-20/5 Typ.-č.: Délka: 1 x 20 metrů 5 x 20 metrů 1) V bezprostřední blízkosti prvního a posledního PV-modulu instalujte větrací střešní tašku pro průchod spojovacího kabelu střešní konstrukcí (obr. 15). 2) Spojovací kabely protáhněte větracími střešními taškami na půdu střechy. Obr. 15: Protažení spojovacích kabelů větracími střešními taškami 3) Kabelové spojovací kabely přiveďte k proudovému měniči a tam je připojte. Elektrické připojení do centrální domovní sítě smí provádět pouze autorizovaný elektroinstalatér. Správnou instalaci PV-modulů je nutno zkontrolovat před připojením na proudový měnič. Za tímto účelem připojte spojovací kabely na testovací konektor PV-generátoru. Pomocí běžného měřiče napětí/proudu je nyní možno zkontrolovat napětí naprázdno a zkratový proud fáze. Označení: Testovací zařízení PV-generátor Typ.-č.: Max. vyměřovací napětí: Max. vyměřovací proud: 240 V DC 16 A DC Naměřeny musí být následující hodnoty: PV-modul Zkratový proud Napětí naprázdno PV-standardní moduly cca:..a cca V x počet modulů Fotovoltaické články Montážní systém nad rovinu střechy PV-Light 22
23 Poznámky Poznámky: Fotovoltaické články Montážní systém nad rovinu střechy PV-Light 23
24 Poznámky Poznámky: Fotovoltaické články Montážní systém nad rovinu střechy PV-Light 24
