NÁVOD K MONTÁŽI Sada single 808 -rovná střecha (velikost modulu 1) Sada single rovná střecha (vel. mod.2)

Transkript

1 NÁVOD K MONTÁŽI Sada single 808 -rovná střecha (velikost modulu 1) Sada single rovná střecha (vel. mod.2) Terra Homesolar Fotovoltaická souprava pro rovné střechy všeho druhu (0-3 DN) 15 orientace modulu na západ, jih nebo východ

2 Sada pro rovnou střechu terra single Fotovoltaická souprava pro rovné střechy všeho druhu (0-3 DN) 15 orientace modulu 15 FV- modul a) 1530 c 818 x 40 mm b) 1685 x 990 x 40 mm Potřeba nářadí pro montáž*: Otevřený klíč s očkem SW 10 nebo nástrčný klíč (*není součástí rozsahu dodávky) Svěrka modulu, kabelová průchodka a připojení příčné traverzy Traverza modulu, kabelová průchodka, plechová clona proti větru, příčná traverza a střešní podpěra Měnič i Energy GT 260 Vysvětlivky: Modul-Klemmen Svěrky modulu AC- Leitung AC-kabelové vedení Feld-Ansicht Čelní pohled na pole Wind-Leitblech Plechová clona proti větru 10 kg Ballaststeine *nicht im Lieferumfang! Balastní bloky 10 kg *Není součástí dodávky! Micro- Wechselrichter Verschlusskappe (WR) Mikro-měnič Nasazovací uzávěr (WR) Quer- Traversen Příčné traverzy Dach- Auflage- Pads Podpěrné střešní podložky Modul- Traversen, 15 Neigung Traverzy modulu, sklon 15

3 Kusovník/Rozsah dodávky* Pos. 1 Pos. 2 1 kus FV-modul, Velikost: Podle výběru sady (součástí rozsahu dodávky jen u kompletní soupravy) 1 kus: Měnič Energy Typ GT 260, vč. přípoje AC/DC Pos. 3 2 kusy hliníkové traverzy modulu 15 Pos. 4 2 kusy hliníkové příčné traverzy 15 Pos. 5 Pos. 6 Pos. 7 Pos. 8 Pos. 9 Pos kus Al-ochranný blech proti větru (montáž na zadní straně) 4 kusy svěrky modulu, 40 mm 2 kusy dvoudílné hliníkové spojky (spojení polí, vedle sebe) a 2 kusy řadové spojky (alternativně) 4 kusy podpěrné střešní podložky (8 mm) 24 kusů pozinkované šrouby 6x15 vč. pojistných zubatých matic 1 návod k montáži single umístění na plochou střechu Pos údajový list i Energy GT 260 Hmotnost a obal: a) Sada single 808 pro rovnou střechu (velikost modulu 1): Rozsah dodávky Rozměr (mm) Hmotnost (kg) Al-rám 1650x400x250 14,5 FV-modul 1630x850x50 16,5 n) Sada single pro rovnou střechu (velikost modulu 2): Rozsah dodávky Rozměr (mm) Hmotnost (kg) Al-rám 1650x400x250 17,5 FV-modul 1700x1050x50 15,0 Zvláštní příslušenství (není součástí rozsahu dodávky soupravy) Připojovací kabel FV-zařízení k připojení na elektrickou síť nebo box NA-ochrana (box) podle VDE 4105 i-manager, monitoring dat měniče Prodloužení 3 m (zdířka pro konektor, AC-přípoj) nutné pro rozšíření řady Balastní závaží, cca 10 kg podle traverzy modulu. Obrubníky nebo dlažební kostky, šířka max. 6 cm (ze strany stavby: např. z Baumartu nebo z obchodu se stavebninami) * bez balastních kamenů, výkon stavby, potřeba cca 10 kg pro každou traverzu modulu Řadové propojení pro 2 a více sad single za sebou (včetně) Propojení pole pro 2 a více sad single vedle sebe

4 Sada pro rovnou střechu terra single Fotovoltaická souprava pro rovné střechy všeho druhu (0-3 DN) orientace modulu 15 Rozsah dodávky (kompletní souprava) Čelní pohled na pole Zobrazení 3 kusů sad single uspořádaných na střeše garáže Obrázek zapojení v řadě na rovné střeše - pro každou řadu je potřeba jeden přídavný kabel o délce 3m (zdířka pro konektor)

5 1. Kompletace spodní konstrukce A) Jako první nalepte ochrannou podložku (Regupol resist Solar AK) B) na spodní stranu traverz modulu (samolepící) C) Nyní nejdříve umístěte dvě traverzy měniče na jednu traverze modulu. Pro ulehčení montáže si položte traverzu modulu rovně na podlahu. D) Potom přišroubujte druhou traverzu modulu. E) Na rovnou stranu traverz modulu F) nyní umístěte dvě svěrky modulu.

6 Sada pro rovnou střechu terra double Fotovoltaická souprava pro rovné střechy všeho druhu (0-3 DN) orientace modulu Montáž měniče a kabelového vedení 3. Spojení polí modulů Single A) Upevněte měnič doprostřed horní traverzy měniče (čtyřhranné otvory), takže bude ukazovat do pole modulu. A) Spojovací kolejnici sešroubujte na prvním z obou čtyřhranných otvorů s traverzou modulu prvního pole. B) Do dvou kabelových průchodek traverz modulu umístěte na ochranu kabelu černé U-klipsy. B) Potom připojte další pole modulu a také ho upevněte na prvním z obou čtyřhranných otvorů. C) Nyní můžete kabel měniče upevnit šedými kabelovými úchytkami podél traverzy měniče (kruhové otvory) a položit kabelový kanál. C) K zatížení konstrukce vložte do obou vnitřních stran traverz modulu balastní kostky á 10 kg. (nejsou součástí rozsahu dodávky!)

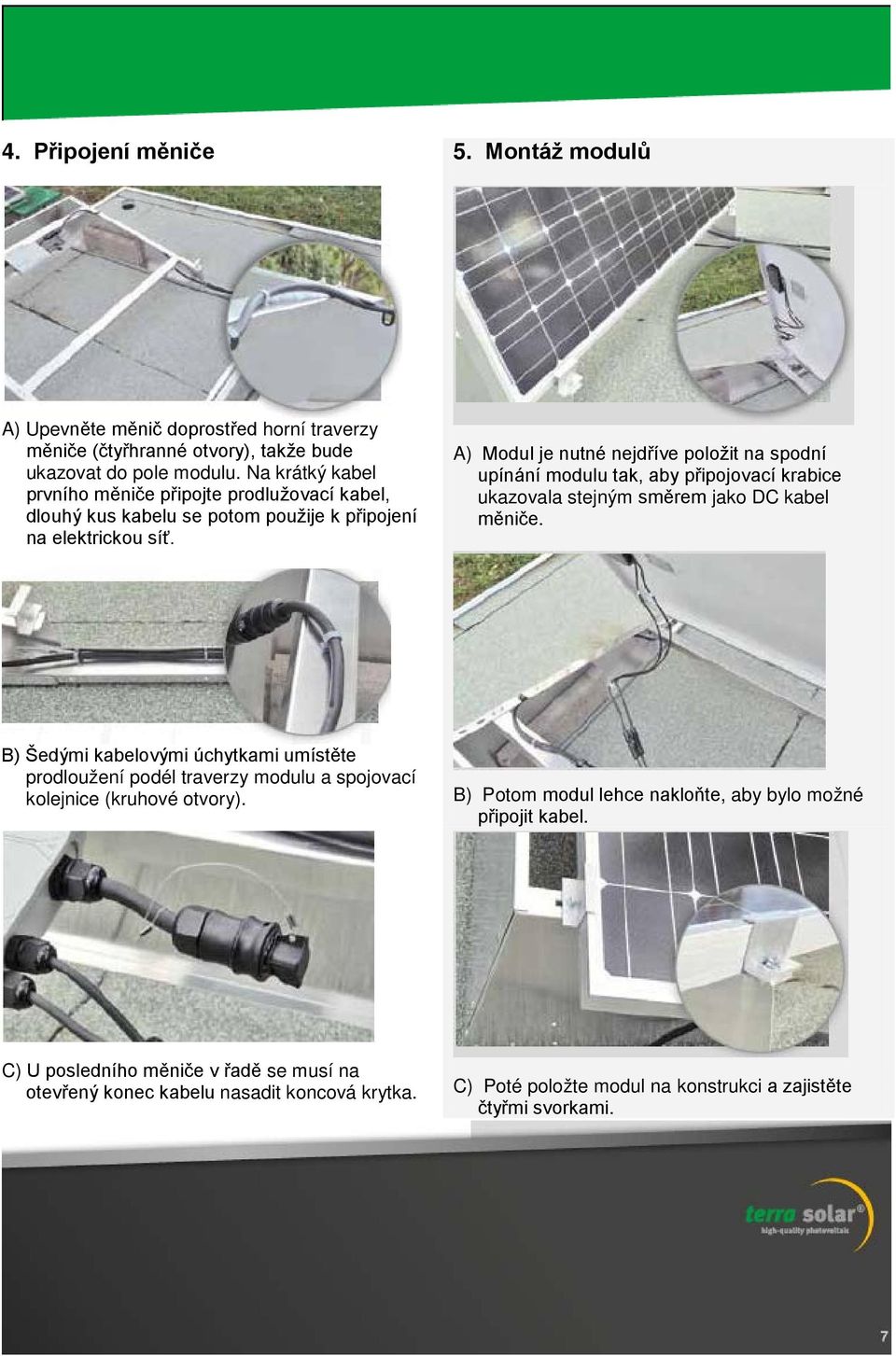

7 4. Připojení měniče 5. Montáž modulů A) Upevněte měnič doprostřed horní traverzy měniče (čtyřhranné otvory), takže bude ukazovat do pole modulu. Na krátký kabel prvního měniče připojte prodlužovací kabel, dlouhý kus kabelu se potom použije k připojení na elektrickou síť. A) Modul je nutné nejdříve položit na spodní upínání modulu tak, aby připojovací krabice ukazovala stejným směrem jako DC kabel měniče. B) Šedými kabelovými úchytkami umístěte prodloužení podél traverzy modulu a spojovací kolejnice (kruhové otvory). B) Potom modul lehce nakloňte, aby bylo možné připojit kabel. C) U posledního měniče v řadě se musí na otevřený konec kabelu nasadit koncová krytka. C) Poté položte modul na konstrukci a zajistěte čtyřmi svorkami.
