místo pro opis štítku čerpadla
|
|
- Helena Tomanová
- před 9 lety
- Počet zobrazení:
Transkript

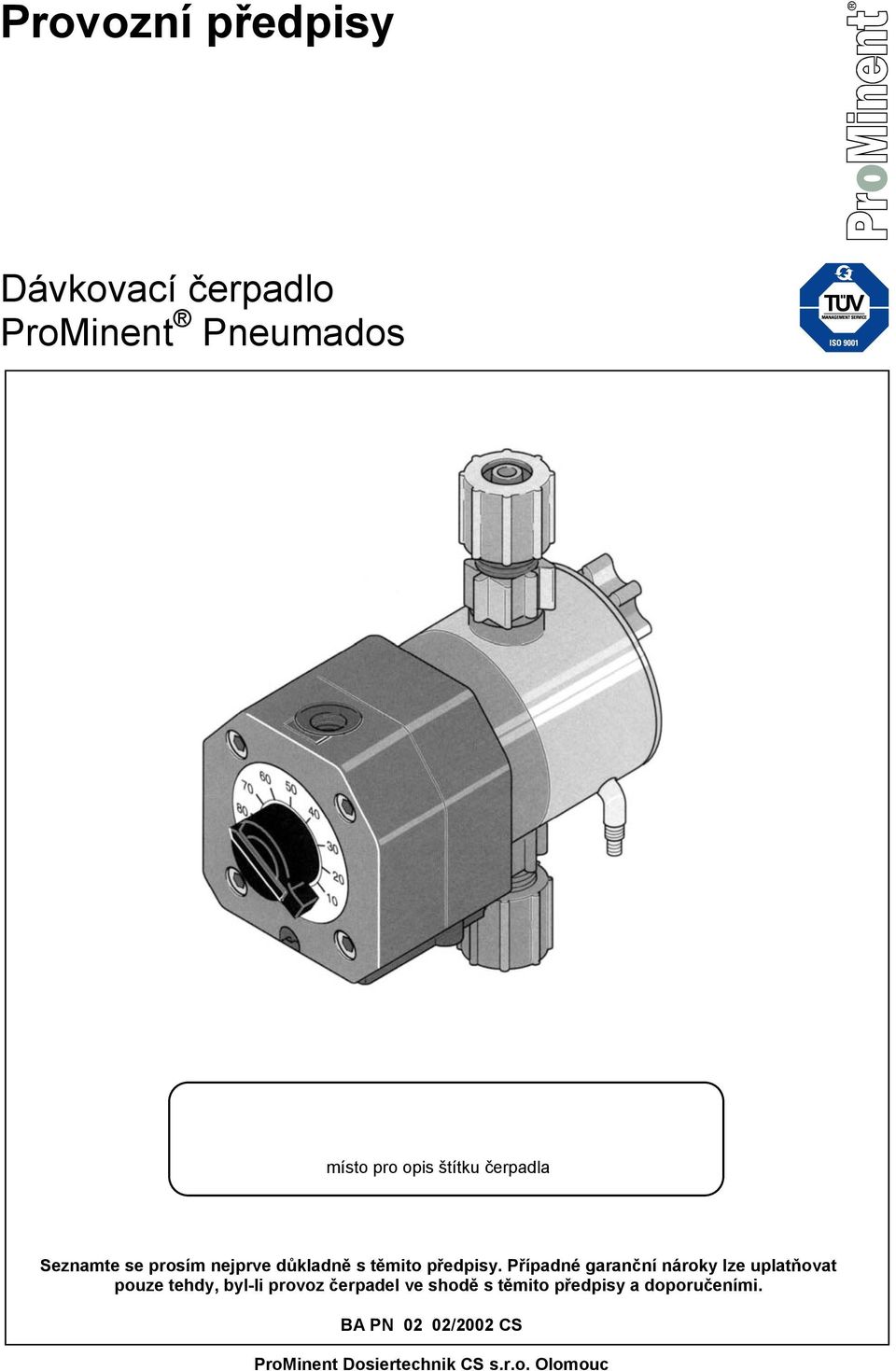

1 Provozní předpisy Dávkovací čerpadlo ProMinent Pneumados místo pro opis štítku čerpadla Seznamte se prosím nejprve důkladně s těmito předpisy. Případné garanční nároky lze uplatňovat pouze tehdy, byl-li provoz čerpadel ve shodě s těmito předpisy a doporučeními. BA PN 02 02/2002 CS ProMinent Dosiertechnik CS s.r.o. Olomouc

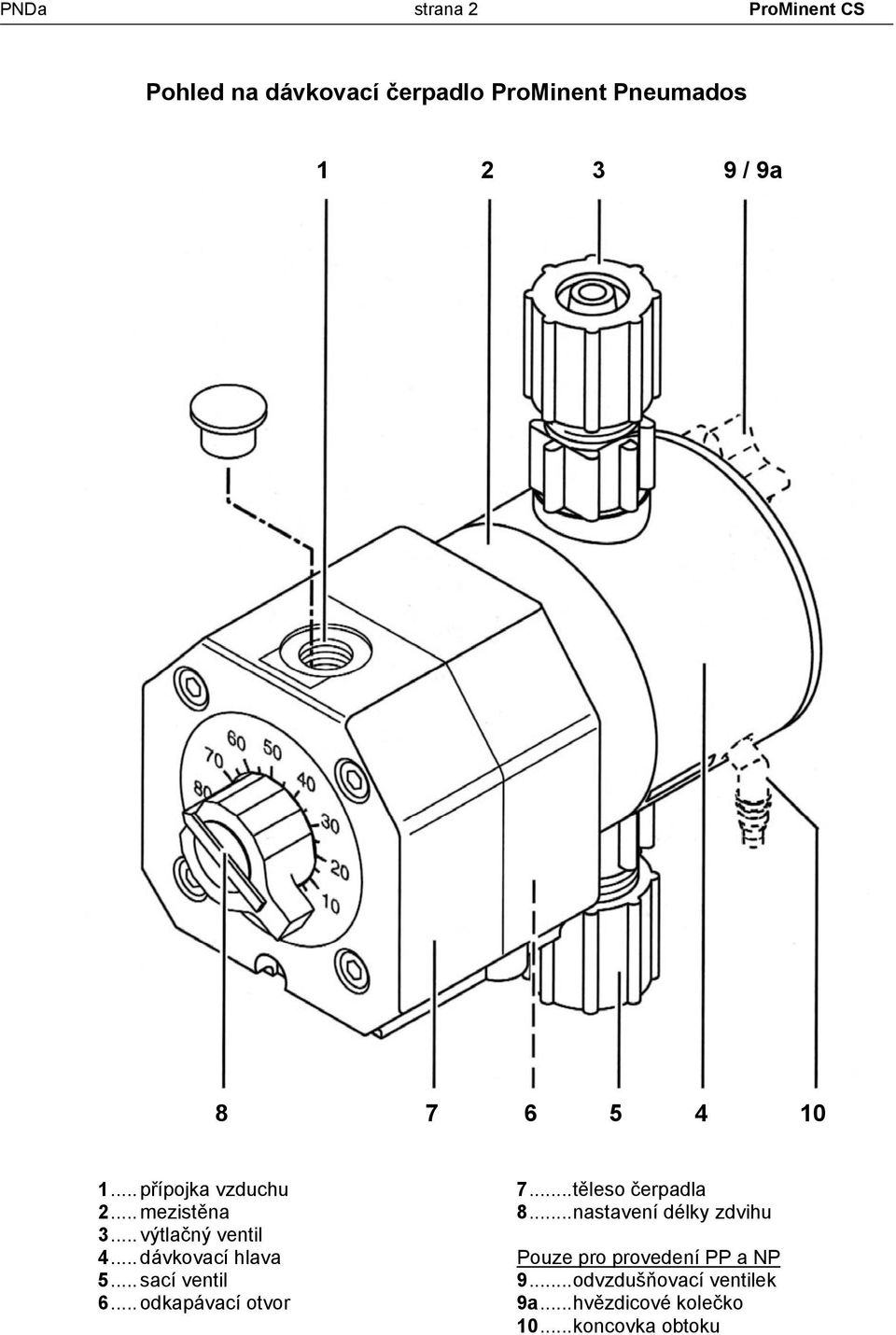

2 PNDa strana 2 ProMinent CS Pohled na dávkovací čerpadlo ProMinent Pneumados / 9a přípojka vzduchu 7...těleso čerpadla 2... mezistěna 8...nastavení délky zdvihu 3... výtlačný ventil 4... dávkovací hlava Pouze pro provedení PP a NP 5... sací ventil 9...odvzdušňovací ventilek 6... odkapávací otvor 9a...hvězdicové kolečko 10...koncovka obtoku

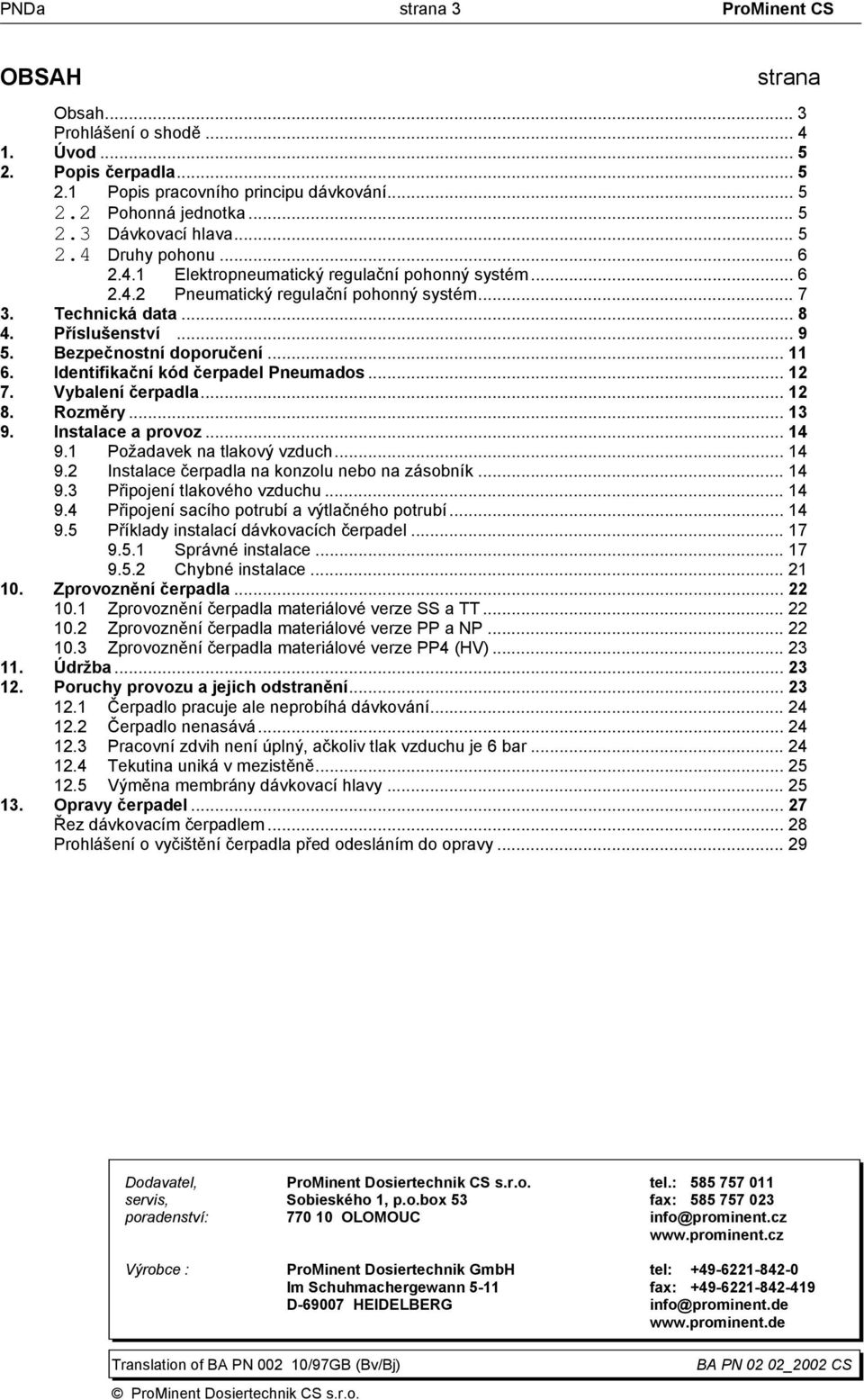

3 PNDa strana 3 ProMinent CS OBSAH strana Obsah... 3 Prohlášení o shodě Úvod Popis čerpadla Popis pracovního principu dávkování Pohonná jednotka Dávkovací hlava Druhy pohonu Elektropneumatický regulační pohonný systém Pneumatický regulační pohonný systém Technická data Příslušenství Bezpečnostní doporučení Identifikační kód čerpadel Pneumados Vybalení čerpadla Rozměry Instalace a provoz Požadavek na tlakový vzduch Instalace čerpadla na konzolu nebo na zásobník Připojení tlakového vzduchu Připojení sacího potrubí a výtlačného potrubí Příklady instalací dávkovacích čerpadel Správné instalace Chybné instalace Zprovoznění čerpadla Zprovoznění čerpadla materiálové verze SS a TT Zprovoznění čerpadla materiálové verze PP a NP Zprovoznění čerpadla materiálové verze PP4 (HV) Údržba Poruchy provozu a jejich odstranění Čerpadlo pracuje ale neprobíhá dávkování Čerpadlo nenasává Pracovní zdvih není úplný, ačkoliv tlak vzduchu je 6 bar Tekutina uniká v mezistěně Výměna membrány dávkovací hlavy Opravy čerpadel Řez dávkovacím čerpadlem Prohlášení o vyčištění čerpadla před odesláním do opravy Dodavatel, ProMinent Dosiertechnik CS s.r.o. tel.: servis, Sobieského 1, p.o.box 53 fax: poradenství: OLOMOUC info@prominent.cz Výrobce : ProMinent Dosiertechnik GmbH tel: Im Schuhmachergewann 5-11 fax: D HEIDELBERG info@prominent.de Translation of BA PN /97GB (Bv/Bj) ProMinent Dosiertechnik CS s.r.o. BA PN 02 02_2002 CS

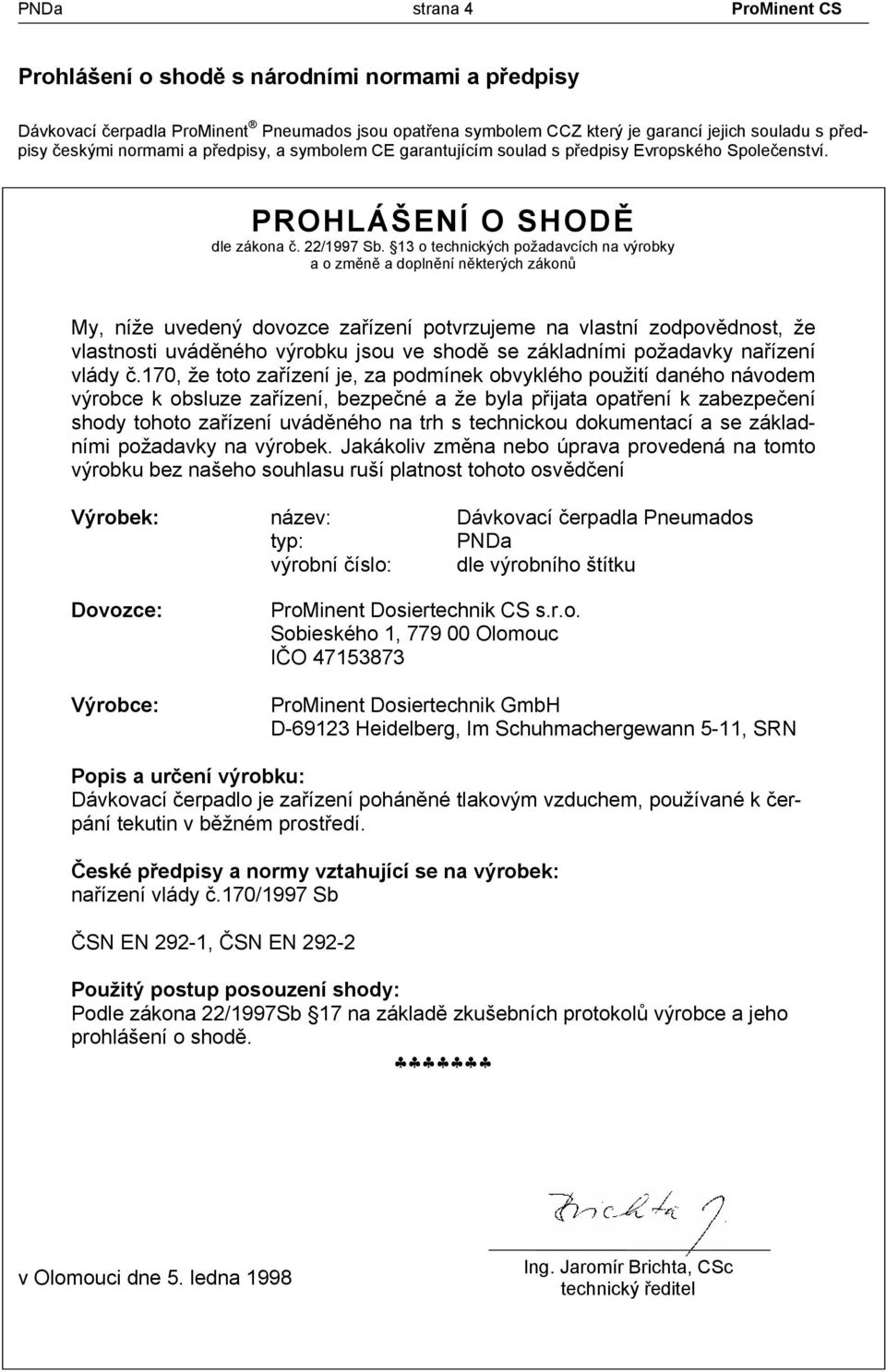

4 PNDa strana 4 ProMinent CS Prohlášení o shodě s národními normami a předpisy Dávkovací čerpadla ProMinent Pneumados jsou opatřena symbolem CCZ který je garancí jejich souladu s předpisy českými normami a předpisy, a symbolem CE garantujícím soulad s předpisy Evropského Společenství. PROHLÁŠENÍ O SHODĚ dle zákona č. 22/1997 Sb. 13 o technických požadavcích na výrobky a o změně a doplnění některých zákonů My, níže uvedený dovozce zařízení potvrzujeme na vlastní zodpovědnost, že vlastnosti uváděného výrobku jsou ve shodě se základními požadavky nařízení vlády č.170, že toto zařízení je, za podmínek obvyklého použití daného návodem výrobce k obsluze zařízení, bezpečné a že byla přijata opatření k zabezpečení shody tohoto zařízení uváděného na trh s technickou dokumentací a se základními požadavky na výrobek. Jakákoliv změna nebo úprava provedená na tomto výrobku bez našeho souhlasu ruší platnost tohoto osvědčení Výrobek: název: Dávkovací čerpadla Pneumados typ: PNDa výrobní číslo: dle výrobního štítku Dovozce: Výrobce: ProMinent Dosiertechnik CS s.r.o. Sobieského 1, Olomouc IČO ProMinent Dosiertechnik GmbH D Heidelberg, Im Schuhmachergewann 5-11, SRN Popis a určení výrobku: Dávkovací čerpadlo je zařízení poháněné tlakovým vzduchem, používané k čerpání tekutin v běžném prostředí. České předpisy a normy vztahující se na výrobek: nařízení vlády č.170/1997 Sb ČSN EN 292-1, ČSN EN Použitý postup posouzení shody: Podle zákona 22/1997Sb 17 na základě zkušebních protokolů výrobce a jeho prohlášení o shodě. v Olomouci dne 5. ledna 1998 Ing. Jaromír Brichta, CSc technický ředitel

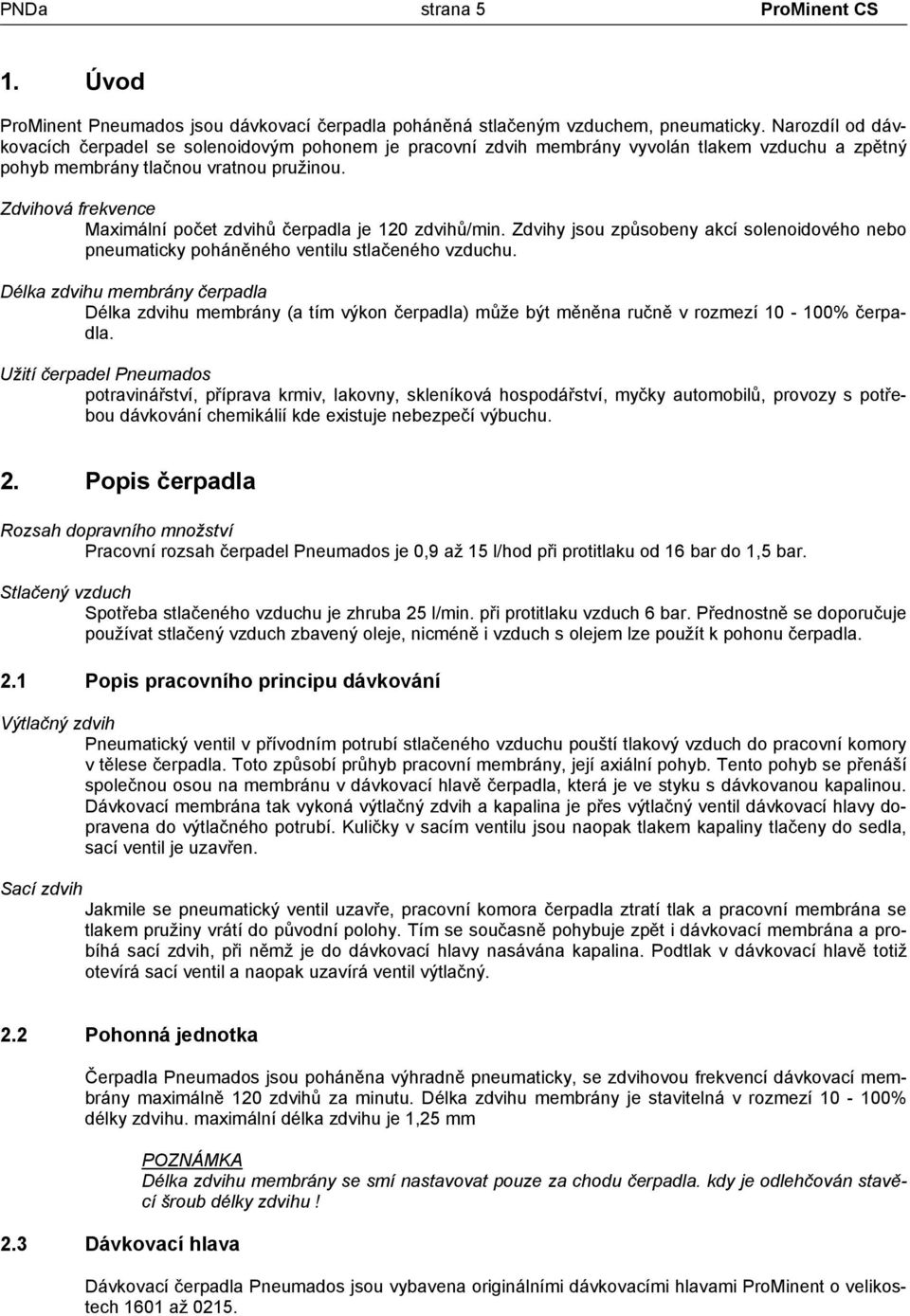

5 PNDa strana 5 ProMinent CS 1. Úvod ProMinent Pneumados jsou dávkovací čerpadla poháněná stlačeným vzduchem, pneumaticky. Narozdíl od dávkovacích čerpadel se solenoidovým pohonem je pracovní zdvih membrány vyvolán tlakem vzduchu a zpětný pohyb membrány tlačnou vratnou pružinou. Zdvihová frekvence Maximální počet zdvihů čerpadla je 120 zdvihů/min. Zdvihy jsou způsobeny akcí solenoidového nebo pneumaticky poháněného ventilu stlačeného vzduchu. Délka zdvihu membrány čerpadla Délka zdvihu membrány (a tím výkon čerpadla) může být měněna ručně v rozmezí % čerpadla. Užití čerpadel Pneumados potravinářství, příprava krmiv, lakovny, skleníková hospodářství, myčky automobilů, provozy s potřebou dávkování chemikálií kde existuje nebezpečí výbuchu. 2. Popis čerpadla Rozsah dopravního množství Pracovní rozsah čerpadel Pneumados je 0,9 až 15 l/hod při protitlaku od 16 bar do 1,5 bar. Stlačený vzduch Spotřeba stlačeného vzduchu je zhruba 25 l/min. při protitlaku vzduch 6 bar. Přednostně se doporučuje používat stlačený vzduch zbavený oleje, nicméně i vzduch s olejem lze použít k pohonu čerpadla. 2.1 Popis pracovního principu dávkování Výtlačný zdvih Pneumatický ventil v přívodním potrubí stlačeného vzduchu pouští tlakový vzduch do pracovní komory v tělese čerpadla. Toto způsobí průhyb pracovní membrány, její axiální pohyb. Tento pohyb se přenáší společnou osou na membránu v dávkovací hlavě čerpadla, která je ve styku s dávkovanou kapalinou. Dávkovací membrána tak vykoná výtlačný zdvih a kapalina je přes výtlačný ventil dávkovací hlavy dopravena do výtlačného potrubí. Kuličky v sacím ventilu jsou naopak tlakem kapaliny tlačeny do sedla, sací ventil je uzavřen. Sací zdvih Jakmile se pneumatický ventil uzavře, pracovní komora čerpadla ztratí tlak a pracovní membrána se tlakem pružiny vrátí do původní polohy. Tím se současně pohybuje zpět i dávkovací membrána a probíhá sací zdvih, při němž je do dávkovací hlavy nasávána kapalina. Podtlak v dávkovací hlavě totiž otevírá sací ventil a naopak uzavírá ventil výtlačný. 2.2 Pohonná jednotka Čerpadla Pneumados jsou poháněna výhradně pneumaticky, se zdvihovou frekvencí dávkovací membrány maximálně 120 zdvihů za minutu. Délka zdvihu membrány je stavitelná v rozmezí % délky zdvihu. maximální délka zdvihu je 1,25 mm 2.3 Dávkovací hlava POZNÁMKA Délka zdvihu membrány se smí nastavovat pouze za chodu čerpadla. kdy je odlehčován stavěcí šroub délky zdvihu! Dávkovací čerpadla Pneumados jsou vybavena originálními dávkovacími hlavami ProMinent o velikostech 1601 až 0215.

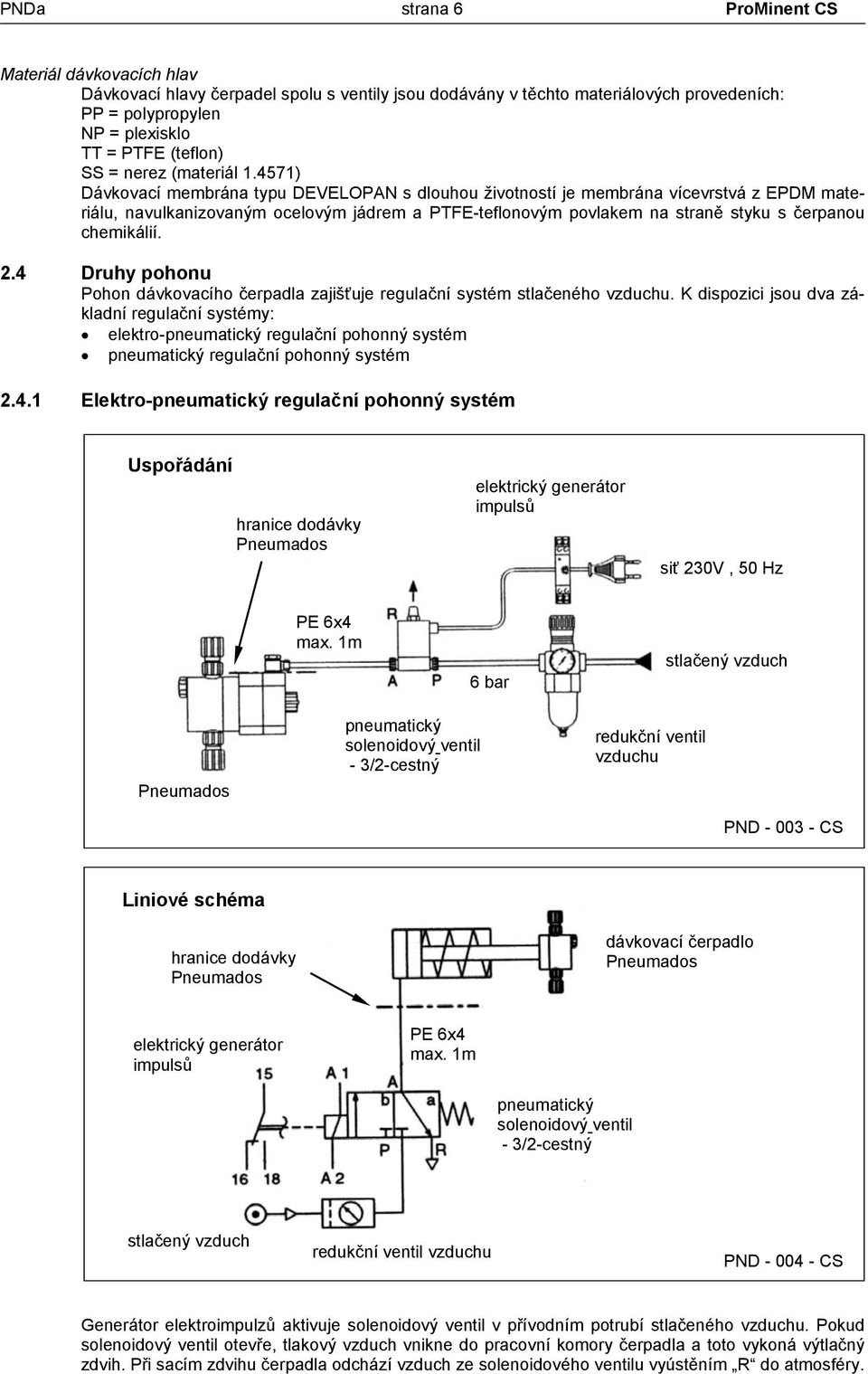

6 PNDa strana 6 ProMinent CS Materiál dávkovacích hlav Dávkovací hlavy čerpadel spolu s ventily jsou dodávány v těchto materiálových provedeních: PP = polypropylen NP = plexisklo TT = PTFE (teflon) SS = nerez (materiál ) Dávkovací membrána typu DEVELOPAN s dlouhou životností je membrána vícevrstvá z EPDM materiálu, navulkanizovaným ocelovým jádrem a PTFE-teflonovým povlakem na straně styku s čerpanou chemikálií. 2.4 Druhy pohonu Pohon dávkovacího čerpadla zajišťuje regulační systém stlačeného vzduchu. K dispozici jsou dva základní regulační systémy: elektro-pneumatický regulační pohonný systém pneumatický regulační pohonný systém Elektro-pneumatický regulační pohonný systém Uspořádání hranice dodávky Pneumados elektrický generátor impulsů siť 230V, 50 Hz PE 6x4 max. 1m 6 bar stlačený vzduch Pneumados pneumatický solenoidový ventil - 3/2-cestný redukční ventil vzduchu PND CS Liniové schéma hranice dodávky Pneumados dávkovací čerpadlo Pneumados elektrický generátor impulsů PE 6x4 max. 1m pneumatický solenoidový ventil - 3/2-cestný stlačený vzduch redukční ventil vzduchu PND CS Generátor elektroimpulzů aktivuje solenoidový ventil v přívodním potrubí stlačeného vzduchu. Pokud solenoidový ventil otevře, tlakový vzduch vnikne do pracovní komory čerpadla a toto vykoná výtlačný zdvih. Při sacím zdvihu čerpadla odchází vzduch ze solenoidového ventilu vyústěním R do atmosféry.
7 PNDa strana 7 ProMinent CS Technická data elektro-pneumatického regulačního pohonného systému Elektroregulace prostřednictvím generátoru impulsů. Zdrojem řídících impulsů může být nadřazený mikroprocesor nebo taktovací relé. Trvání impulsu musí být zhruba 250ms, reléový výstup může být nastaven na 0,1 až 1 sekundu, 230V, 50/60 Hz, typ IK 7816 Pneumatický ventil ventil 3/2-cestný, např. typ 311C Ustavení pneuventilu odlehčen v klidové poloze Jmenovitý zdvih > 2,5 mm Jmenovitý průtok vzduchu > 175 l/min Tlakový rozsah 6 (10) bar Přípojky G 1/8 Spínací čas < 20ms Pneumatický regulační pohonný systém Uspořádání hranice dodávky Pneumados PE 6x4 max. 1m 6 bar stlačený vzduch pneumatický generátor impulsů se stavěcími ventily redukční ventil vzduchu Pneumados PND CS Liniové schéma hranice dodávky Pneumados dávkovací čerpadlo Pneumados PE 6x4,max. 1m pneumatický generátor impulsů se stavěcími ventily B - stavěcí ventily zdvihové frekvence čerpadla přípojka pro druhé čerpadlo Pneumados, pro dávkování push - pull zdroj stlačeného vzduchu redukční ventil vzduchu PND CS Pneumatický taktovací systém pohání dávkovací čerpadlo stlačeným vzduchem. Při maximální zdvihové frekvenci 120 zdvihů/min., což představuje 500ms na jeden zdvih, musí být doba sacího i výtlačného zdvihu nastavena na zhruba 250 ms. Proto musí být oba stavěcí ventily nejprve uzavřeny a potom současně rovnoměrně otevřeny v takové míře, aby byla nastavena zdvihová frekvence čerpadla 120 zdvihů/minutu.

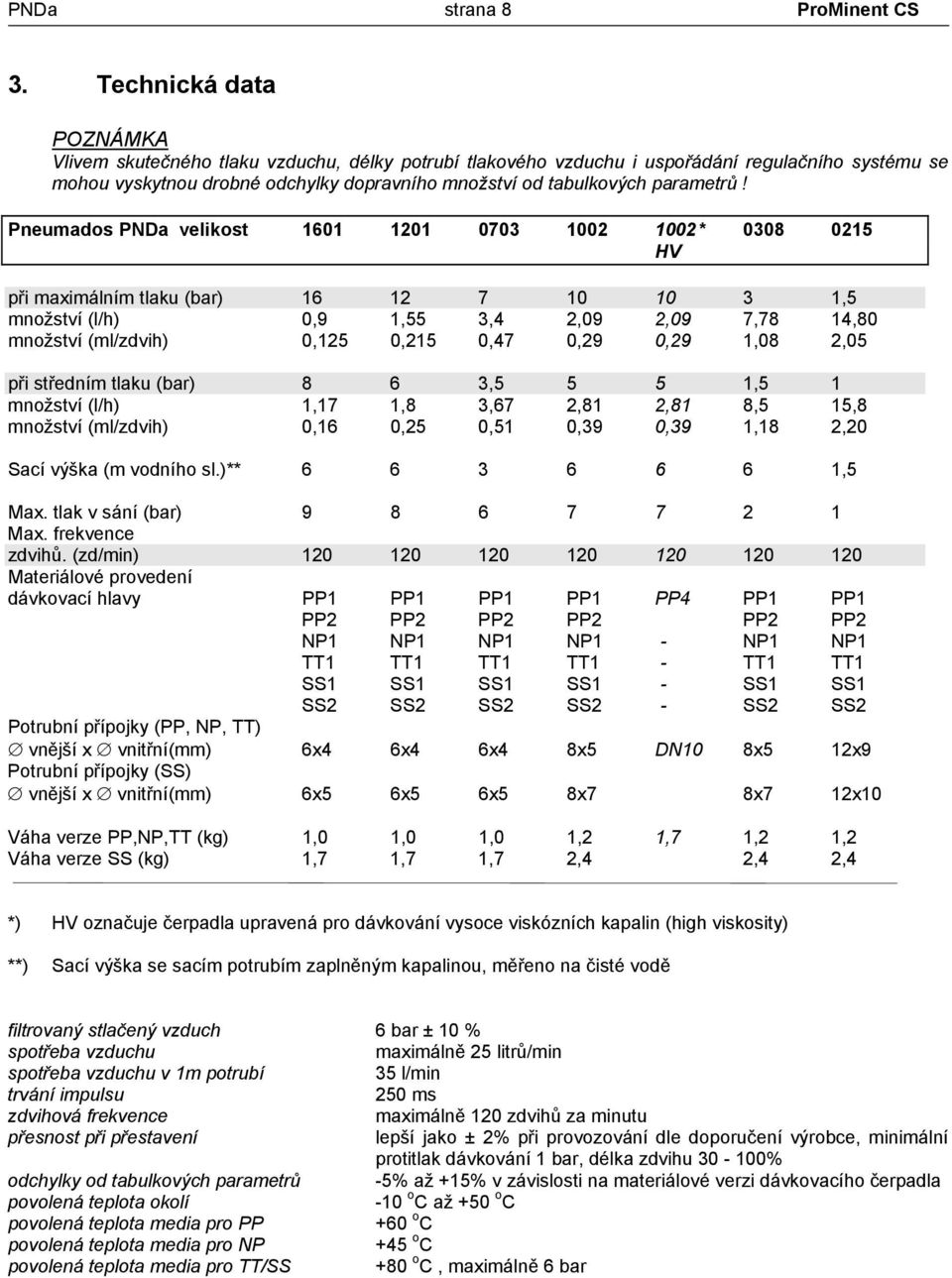

8 PNDa strana 8 ProMinent CS 3. Technická data POZNÁMKA Vlivem skutečného tlaku vzduchu, délky potrubí tlakového vzduchu i uspořádání regulačního systému se mohou vyskytnou drobné odchylky dopravního množství od tabulkových parametrů! Pneumados PNDa velikost * HV při maximálním tlaku (bar) ,5 množství (l/h) 0,9 1,55 3,4 2,09 2,09 7,78 14,80 množství (ml/zdvih) 0,125 0,215 0,47 0,29 0,29 1,08 2,05 při středním tlaku (bar) 8 6 3, ,5 1 množství (l/h) 1,17 1,8 3,67 2,81 2,81 8,5 15,8 množství (ml/zdvih) 0,16 0,25 0,51 0,39 0,39 1,18 2,20 Sací výška (m vodního sl.)** ,5 Max. tlak v sání (bar) Max. frekvence zdvihů. (zd/min) Materiálové provedení dávkovací hlavy PP1 PP1 PP1 PP1 PP4 PP1 PP1 PP2 PP2 PP2 PP2 PP2 PP2 NP1 NP1 NP1 NP1 - NP1 NP1 TT1 TT1 TT1 TT1 - TT1 TT1 SS1 SS1 SS1 SS1 - SS1 SS1 SS2 SS2 SS2 SS2 - SS2 SS2 Potrubní přípojky (PP, NP, TT) vnější x vnitřní(mm) 6x4 6x4 6x4 8x5 DN10 8x5 12x9 Potrubní přípojky (SS) vnější x vnitřní(mm) 6x5 6x5 6x5 8x7 8x7 12x10 Váha verze PP,NP,TT (kg) 1,0 1,0 1,0 1,2 1,7 1,2 1,2 Váha verze SS (kg) 1,7 1,7 1,7 2,4 2,4 2,4 *) HV označuje čerpadla upravená pro dávkování vysoce viskózních kapalin (high viskosity) **) Sací výška se sacím potrubím zaplněným kapalinou, měřeno na čisté vodě filtrovaný stlačený vzduch 6 bar ± 10 % spotřeba vzduchu maximálně 25 litrů/min spotřeba vzduchu v 1m potrubí 35 l/min trvání impulsu 250 ms zdvihová frekvence maximálně 120 zdvihů za minutu přesnost při přestavení lepší jako ± 2% při provozování dle doporučení výrobce, minimální protitlak dávkování 1 bar, délka zdvihu % odchylky od tabulkových parametrů -5% až +15% v závislosti na materiálové verzi dávkovacího čerpadla povolená teplota okolí -10 o C až +50 o C povolená teplota media pro PP +60 o C povolená teplota media pro NP +45 o C povolená teplota media pro TT/SS +80 o C, maximálně 6 bar

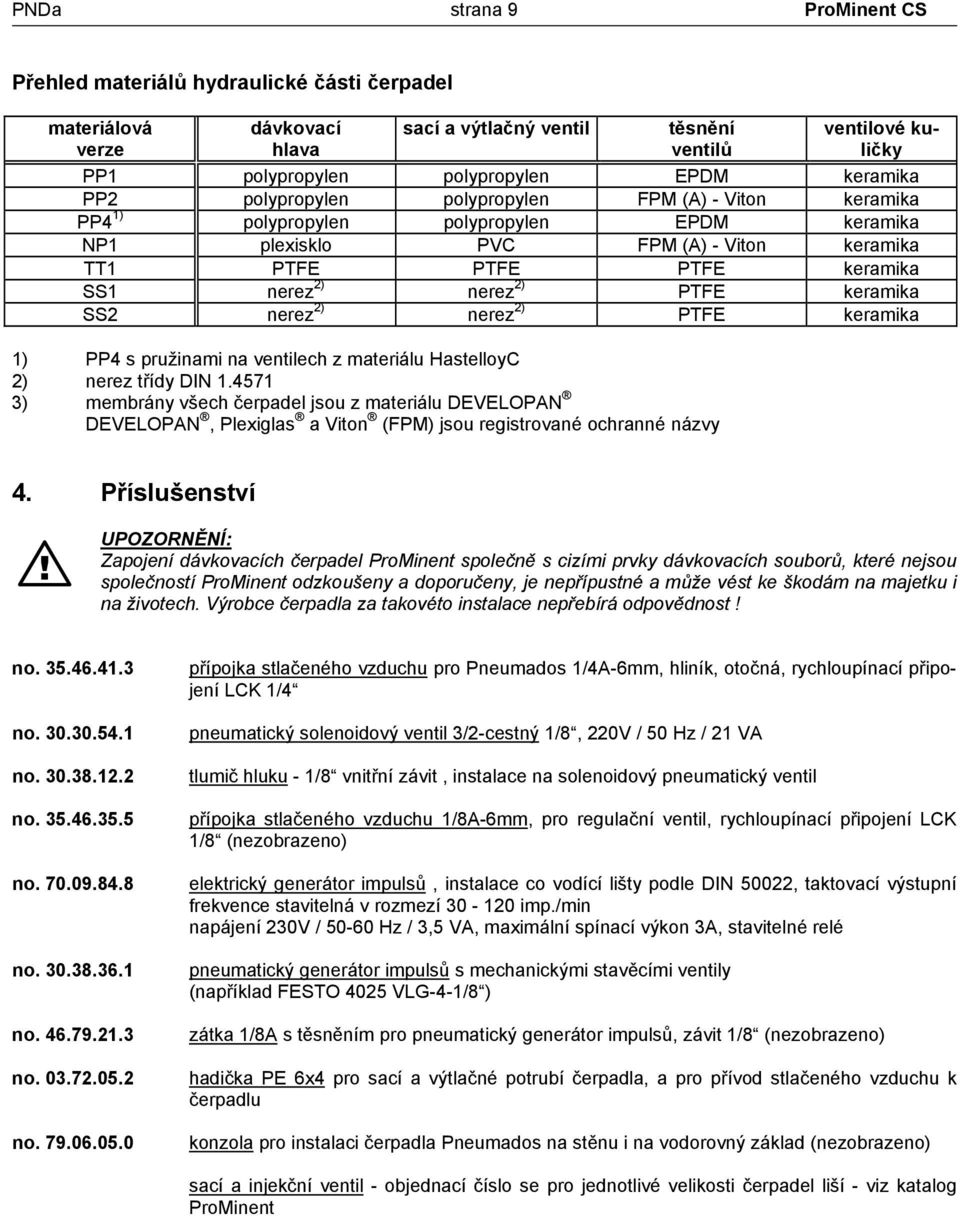

9 PNDa strana 9 ProMinent CS Přehled materiálů hydraulické části čerpadel materiálová verze dávkovací hlava sací a výtlačný ventil těsnění ventilů ventilové kuličky PP1 polypropylen polypropylen EPDM keramika PP2 polypropylen polypropylen FPM (A) - Viton keramika PP4 1) polypropylen polypropylen EPDM keramika NP1 plexisklo PVC FPM (A) - Viton keramika TT1 PTFE PTFE PTFE keramika SS1 nerez 2) nerez 2) PTFE keramika SS2 nerez 2) nerez 2) PTFE keramika 1) PP4 s pružinami na ventilech z materiálu HastelloyC 2) nerez třídy DIN ) membrány všech čerpadel jsou z materiálu DEVELOPAN DEVELOPAN, Plexiglas a Viton (FPM) jsou registrované ochranné názvy 4. Příslušenství UPOZORNĚNÍ: Zapojení dávkovacích čerpadel ProMinent společně s cizími prvky dávkovacích souborů, které nejsou společností ProMinent odzkoušeny a doporučeny, je nepřípustné a může vést ke škodám na majetku i na životech. Výrobce čerpadla za takovéto instalace nepřebírá odpovědnost! no no no no no no no no no přípojka stlačeného vzduchu pro Pneumados 1/4A-6mm, hliník, otočná, rychloupínací připojení LCK 1/4 pneumatický solenoidový ventil 3/2-cestný 1/8, 220V / 50 Hz / 21 VA tlumič hluku - 1/8 vnitřní závit, instalace na solenoidový pneumatický ventil přípojka stlačeného vzduchu 1/8A-6mm, pro regulační ventil, rychloupínací připojení LCK 1/8 (nezobrazeno) elektrický generátor impulsů, instalace co vodící lišty podle DIN 50022, taktovací výstupní frekvence stavitelná v rozmezí imp./min napájení 230V / Hz / 3,5 VA, maximální spínací výkon 3A, stavitelné relé pneumatický generátor impulsů s mechanickými stavěcími ventily (například FESTO 4025 VLG-4-1/8 ) zátka 1/8A s těsněním pro pneumatický generátor impulsů, závit 1/8 (nezobrazeno) hadička PE 6x4 pro sací a výtlačné potrubí čerpadla, a pro přívod stlačeného vzduchu k čerpadlu konzola pro instalaci čerpadla Pneumados na stěnu i na vodorovný základ (nezobrazeno) sací a injekční ventil - objednací číslo se pro jednotlivé velikosti čerpadel liší - viz katalog ProMinent

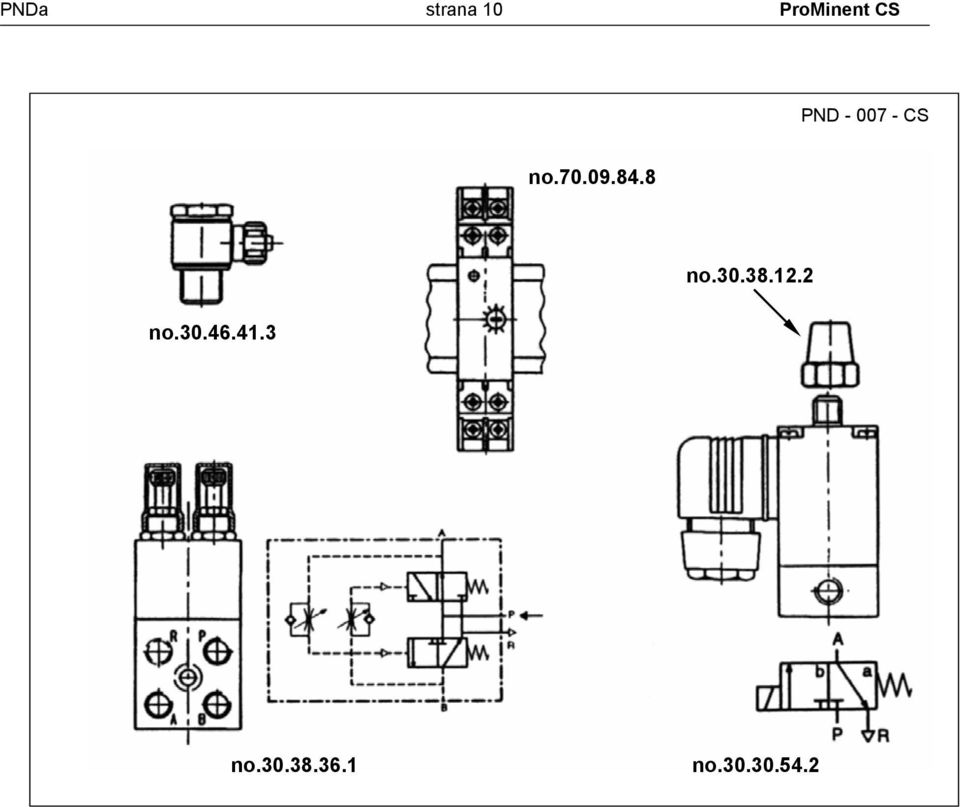

10 PNDa strana 10 ProMinent CS PND CS no no no no no

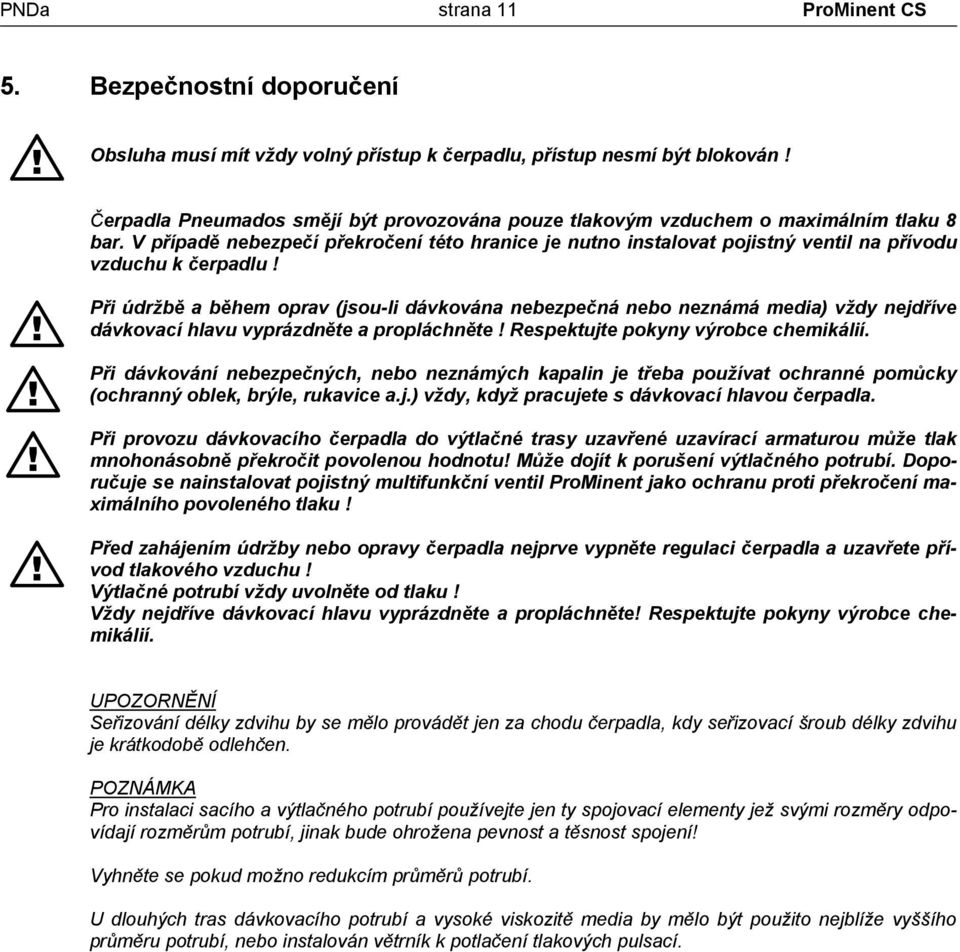

11 PNDa strana 11 ProMinent CS 5. Bezpečnostní doporučení Obsluha musí mít vždy volný přístup k čerpadlu, přístup nesmí být blokován! Čerpadla Pneumados smějí být provozována pouze tlakovým vzduchem o maximálním tlaku 8 bar. V případě nebezpečí překročení této hranice je nutno instalovat pojistný ventil na přívodu vzduchu k čerpadlu! Při údržbě a během oprav (jsou-li dávkována nebezpečná nebo neznámá media) vždy nejdříve dávkovací hlavu vyprázdněte a propláchněte! Respektujte pokyny výrobce chemikálií. Při dávkování nebezpečných, nebo neznámých kapalin je třeba používat ochranné pomůcky (ochranný oblek, brýle, rukavice a.j.) vždy, když pracujete s dávkovací hlavou čerpadla. Při provozu dávkovacího čerpadla do výtlačné trasy uzavřené uzavírací armaturou může tlak mnohonásobně překročit povolenou hodnotu! Může dojít k porušení výtlačného potrubí. Doporučuje se nainstalovat pojistný multifunkční ventil ProMinent jako ochranu proti překročení maximálního povoleného tlaku! Před zahájením údržby nebo opravy čerpadla nejprve vypněte regulaci čerpadla a uzavřete přívod tlakového vzduchu! Výtlačné potrubí vždy uvolněte od tlaku! Vždy nejdříve dávkovací hlavu vyprázdněte a propláchněte! Respektujte pokyny výrobce chemikálií. UPOZORNĚNÍ Seřizování délky zdvihu by se mělo provádět jen za chodu čerpadla, kdy seřizovací šroub délky zdvihu je krátkodobě odlehčen. POZNÁMKA Pro instalaci sacího a výtlačného potrubí používejte jen ty spojovací elementy jež svými rozměry odpovídají rozměrům potrubí, jinak bude ohrožena pevnost a těsnost spojení! Vyhněte se pokud možno redukcím průměrů potrubí. U dlouhých tras dávkovacího potrubí a vysoké viskozitě media by mělo být použito nejblíže vyššího průměru potrubí, nebo instalován větrník k potlačení tlakových pulsací.

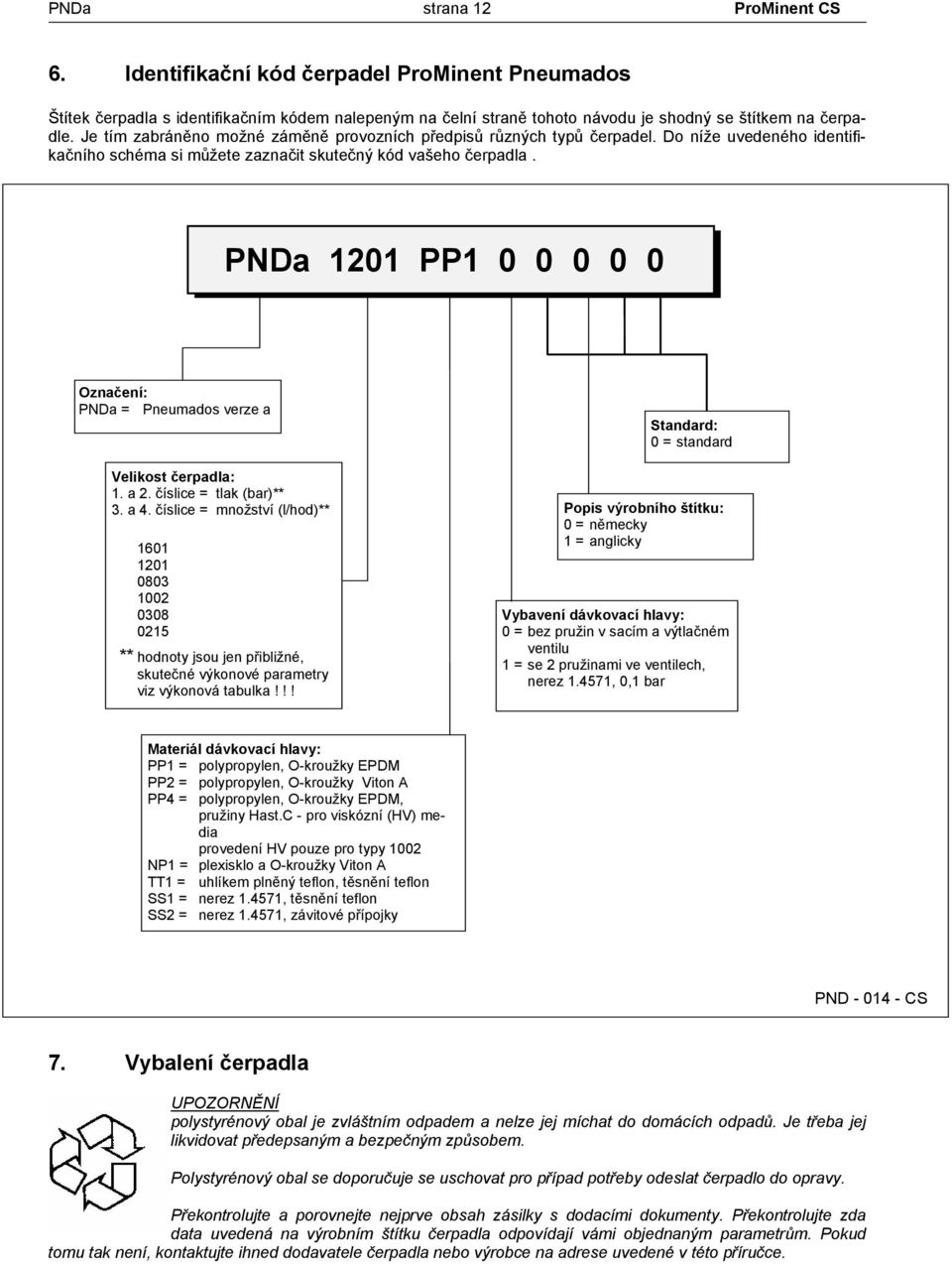

12 PNDa strana 12 ProMinent CS 6. Identifikační kód čerpadel ProMinent Pneumados Štítek čerpadla s identifikačním kódem nalepeným na čelní straně tohoto návodu je shodný se štítkem na čerpadle. Je tím zabráněno možné záměně provozních předpisů různých typů čerpadel. Do níže uvedeného identifikačního schéma si můžete zaznačit skutečný kód vašeho čerpadla. PNDa 1201 PP Označení: PNDa = Pneumados verze a Velikost čerpadla: 1. a 2. číslice = tlak (bar)** 3. a 4. číslice = množství (l/hod)** ** hodnoty jsou jen přibližné, skutečné výkonové parametry viz výkonová tabulka!!! Standard: 0 = standard Popis výrobního štítku: 0 = německy 1 = anglicky Vybavení dávkovací hlavy: 0 = bez pružin v sacím a výtlačném ventilu 1 = se 2 pružinami ve ventilech, nerez , 0,1 bar Materiál dávkovací hlavy: PP1 = polypropylen, O-kroužky EPDM PP2 = polypropylen, O-kroužky Viton A PP4 = polypropylen, O-kroužky EPDM, pružiny Hast.C - pro viskózní (HV) media provedení HV pouze pro typy 1002 NP1 = plexisklo a O-kroužky Viton A TT1 = uhlíkem plněný teflon, těsnění teflon SS1 = nerez , těsnění teflon SS2 = nerez , závitové přípojky PND CS 7. Vybalení čerpadla UPOZORNĚNÍ polystyrénový obal je zvláštním odpadem a nelze jej míchat do domácích odpadů. Je třeba jej likvidovat předepsaným a bezpečným způsobem. Polystyrénový obal se doporučuje se uschovat pro případ potřeby odeslat čerpadlo do opravy. Překontrolujte a porovnejte nejprve obsah zásilky s dodacími dokumenty. Překontrolujte zda data uvedená na výrobním štítku čerpadla odpovídají vámi objednaným parametrům. Pokud tomu tak není, kontaktujte ihned dodavatele čerpadla nebo výrobce na adrese uvedené v této příručce.

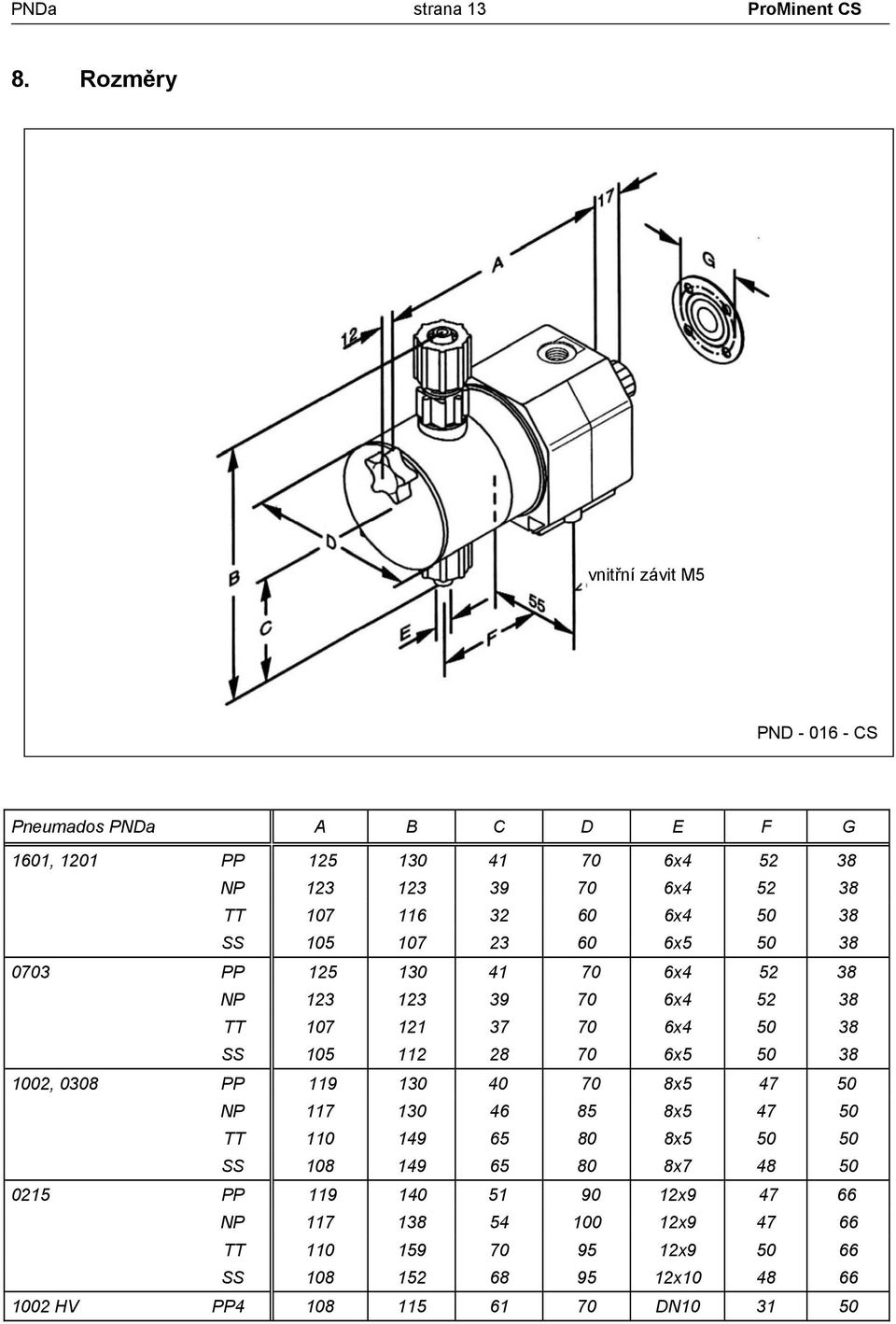

13 PNDa strana 13 ProMinent CS 8. Rozměry vnitřní závit M5 PND CS Pneumados PNDa A B C D E F G 1601, 1201 PP x NP x TT x SS x PP x NP x TT x SS x , 0308 PP x NP x TT x SS x PP x NP x TT x SS x HV PP DN

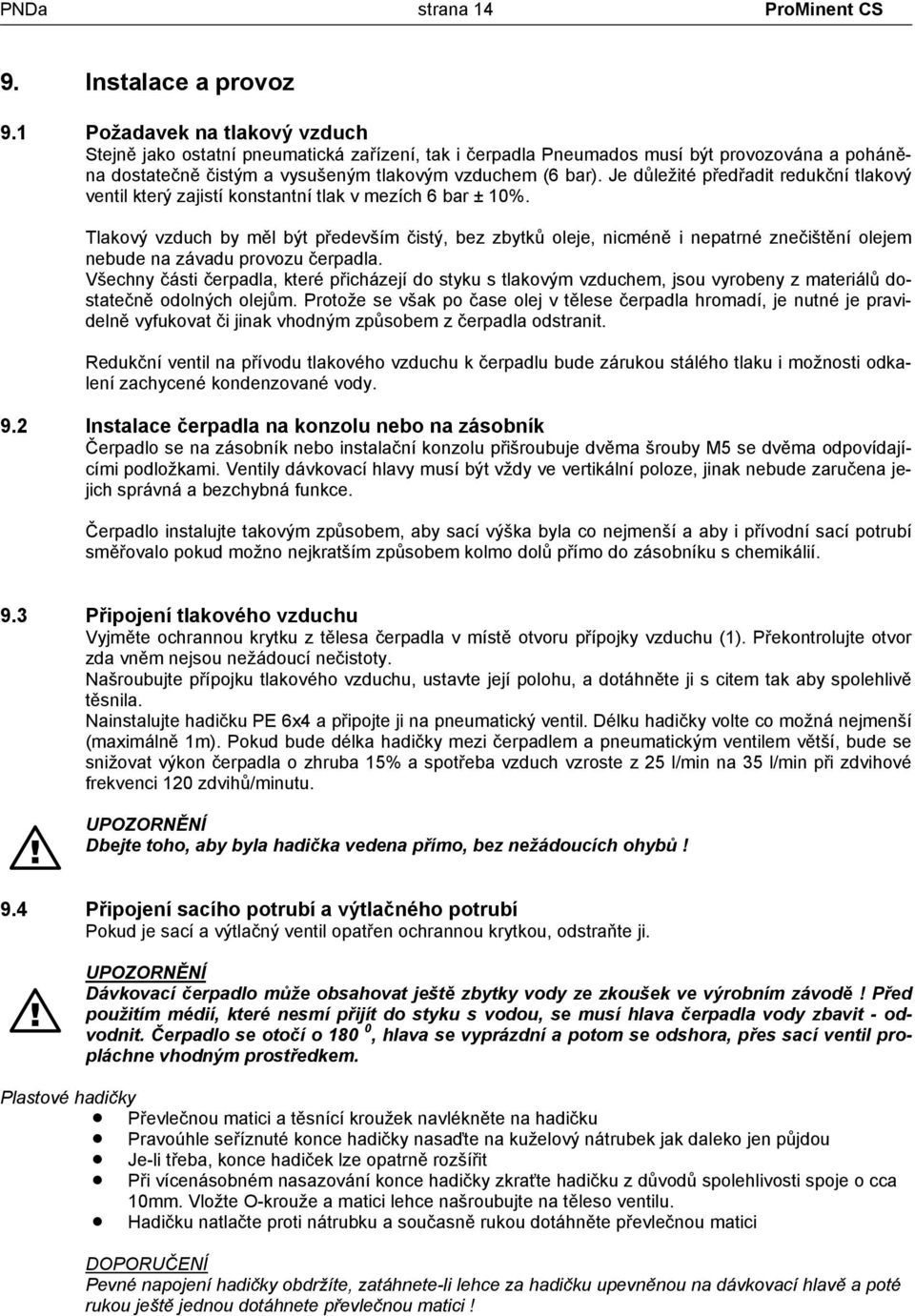

14 PNDa strana 14 ProMinent CS 9. Instalace a provoz 9.1 Požadavek na tlakový vzduch Stejně jako ostatní pneumatická zařízení, tak i čerpadla Pneumados musí být provozována a poháněna dostatečně čistým a vysušeným tlakovým vzduchem (6 bar). Je důležité předřadit redukční tlakový ventil který zajistí konstantní tlak v mezích 6 bar ± 10%. Tlakový vzduch by měl být především čistý, bez zbytků oleje, nicméně i nepatrné znečištění olejem nebude na závadu provozu čerpadla. Všechny části čerpadla, které přicházejí do styku s tlakovým vzduchem, jsou vyrobeny z materiálů dostatečně odolných olejům. Protože se však po čase olej v tělese čerpadla hromadí, je nutné je pravidelně vyfukovat či jinak vhodným způsobem z čerpadla odstranit. Redukční ventil na přívodu tlakového vzduchu k čerpadlu bude zárukou stálého tlaku i možnosti odkalení zachycené kondenzované vody. 9.2 Instalace čerpadla na konzolu nebo na zásobník Čerpadlo se na zásobník nebo instalační konzolu přišroubuje dvěma šrouby M5 se dvěma odpovídajícími podložkami. Ventily dávkovací hlavy musí být vždy ve vertikální poloze, jinak nebude zaručena jejich správná a bezchybná funkce. Čerpadlo instalujte takovým způsobem, aby sací výška byla co nejmenší a aby i přívodní sací potrubí směřovalo pokud možno nejkratším způsobem kolmo dolů přímo do zásobníku s chemikálií. 9.3 Připojení tlakového vzduchu Vyjměte ochrannou krytku z tělesa čerpadla v místě otvoru přípojky vzduchu (1). Překontrolujte otvor zda vněm nejsou nežádoucí nečistoty. Našroubujte přípojku tlakového vzduchu, ustavte její polohu, a dotáhněte ji s citem tak aby spolehlivě těsnila. Nainstalujte hadičku PE 6x4 a připojte ji na pneumatický ventil. Délku hadičky volte co možná nejmenší (maximálně 1m). Pokud bude délka hadičky mezi čerpadlem a pneumatickým ventilem větší, bude se snižovat výkon čerpadla o zhruba 15% a spotřeba vzduch vzroste z 25 l/min na 35 l/min při zdvihové frekvenci 120 zdvihů/minutu. UPOZORNĚNÍ Dbejte toho, aby byla hadička vedena přímo, bez nežádoucích ohybů! 9.4 Připojení sacího potrubí a výtlačného potrubí Pokud je sací a výtlačný ventil opatřen ochrannou krytkou, odstraňte ji. UPOZORNĚNÍ Dávkovací čerpadlo může obsahovat ještě zbytky vody ze zkoušek ve výrobním závodě! Před použitím médií, které nesmí přijít do styku s vodou, se musí hlava čerpadla vody zbavit - odvodnit. Čerpadlo se otočí o 180 0, hlava se vyprázdní a potom se odshora, přes sací ventil propláchne vhodným prostředkem. Plastové hadičky Převlečnou matici a těsnící kroužek navlékněte na hadičku Pravoúhle seříznuté konce hadičky nasaďte na kuželový nátrubek jak daleko jen půjdou Je-li třeba, konce hadiček lze opatrně rozšířit Při vícenásobném nasazování konce hadičky zkraťte hadičku z důvodů spolehlivosti spoje o cca 10mm. Vložte O-krouže a matici lehce našroubujte na těleso ventilu. Hadičku natlačte proti nátrubku a současně rukou dotáhněte převlečnou matici DOPORUČENÍ Pevné napojení hadičky obdržíte, zatáhnete-li lehce za hadičku upevněnou na dávkovací hlavě a poté rukou ještě jednou dotáhnete převlečnou matici!
15 PNDa strana 15 ProMinent CS UPOZORNĚNÍ Používejte originální hadičky předepsaného průměru a tloušťky stěny, předepsané těsnící kroužky a spojovací díly. Jinak nelze zaručit pevnost spojení. Nedopusťte používání jiných než výrobcem čerpadla předepsaných rozměrů hadiček! U dlouhých tras a viskózních medií by mělo být použito nejblíže vyššího průřezu hadičky! výtlačná hadička kuželový nátrubek O - kroužek převlečná matice těsnící kroužek výtlačný ventil dávkovací hlava sací ventil PND CS Nerezová potrubí Převlečnou matici a těsnící kroužek navlékněte na trubičku asi 10mm od jejího konce napojení trubičky. Trubičku zasaďte do ventilu pokud půjde a převlečnou matici nejdříve dotáhněte volně prsty Při první montáži dotáhnout převlečnou matici o 1a1/4 otáčky Při dalších montážích utáhnout o další 1/4 otáčky Potrubí PE-/PTFE napojovaná na nerezové ventily Při napojení na nerezové ventily se nasadí do hadičky z umělé hmoty nerezová koncovka hadička nerezová koncovka il no nerezová koncovka pro hadičku 6x4mm no nerezová koncovka pro hadičku 8x5mm no nerezová koncovka pro hadičku 12x9mm PND CS Sací potrubí UPOZORNĚNÍ Sací trasa by měla být co možná nejkratší! Průřez a délku sacího potrubí volte tak, aby sáním vzniklý podtlak neklesl pod hodnotu tlaku napětí par dávkovaného media! Sací potrubí musí být navrženo tak, aby se zabránilo vzniku vzduchových kapes, tedy musí být neustále stoupající směrem k čerpadlu. Pro zakřivení trasy navrhněte plynulé oblouky, nikoliv ostré zlomy potrubí.

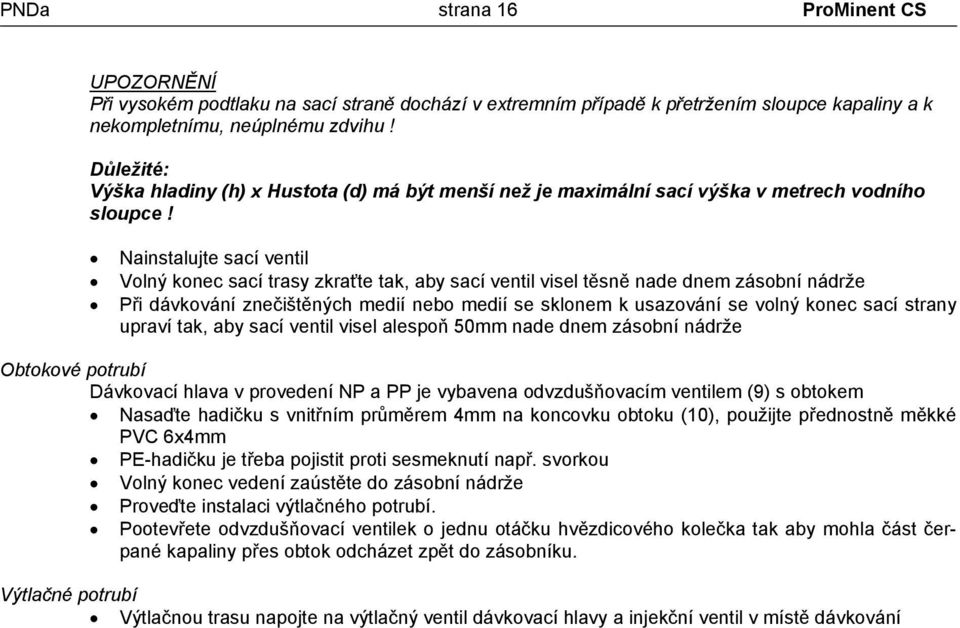

16 PNDa strana 16 ProMinent CS UPOZORNĚNÍ Při vysokém podtlaku na sací straně dochází v extremním případě k přetržením sloupce kapaliny a k nekompletnímu, neúplnému zdvihu! Důležité: Výška hladiny (h) x Hustota (d) má být menší než je maximální sací výška v metrech vodního sloupce! Nainstalujte sací ventil Volný konec sací trasy zkraťte tak, aby sací ventil visel těsně nade dnem zásobní nádrže Při dávkování znečištěných medií nebo medií se sklonem k usazování se volný konec sací strany upraví tak, aby sací ventil visel alespoň 50mm nade dnem zásobní nádrže Obtokové potrubí Dávkovací hlava v provedení NP a PP je vybavena odvzdušňovacím ventilem (9) s obtokem Nasaďte hadičku s vnitřním průměrem 4mm na koncovku obtoku (10), použijte přednostně měkké PVC 6x4mm PE-hadičku je třeba pojistit proti sesmeknutí např. svorkou Volný konec vedení zaústěte do zásobní nádrže Proveďte instalaci výtlačného potrubí. Pootevřete odvzdušňovací ventilek o jednu otáčku hvězdicového kolečka tak aby mohla část čerpané kapaliny přes obtok odcházet zpět do zásobníku. Výtlačné potrubí Výtlačnou trasu napojte na výtlačný ventil dávkovací hlavy a injekční ventil v místě dávkování

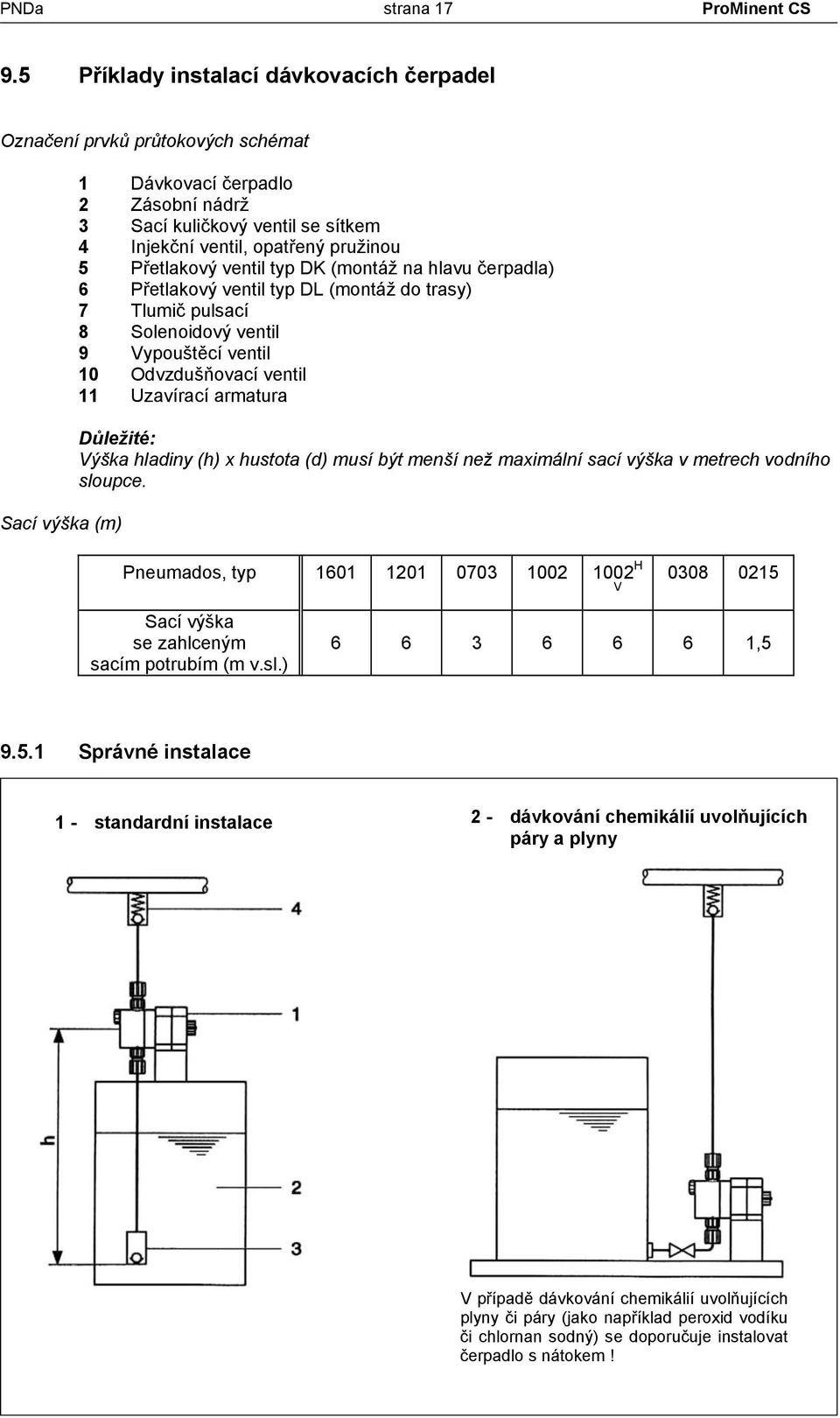

17 PNDa strana 17 ProMinent CS 9.5 Příklady instalací dávkovacích čerpadel Označení prvků průtokových schémat Sací výška (m) 1 Dávkovací čerpadlo 2 Zásobní nádrž 3 Sací kuličkový ventil se sítkem 4 Injekční ventil, opatřený pružinou 5 Přetlakový ventil typ DK (montáž na hlavu čerpadla) 6 Přetlakový ventil typ DL (montáž do trasy) 7 Tlumič pulsací 8 Solenoidový ventil 9 Vypouštěcí ventil 10 Odvzdušňovací ventil 11 Uzavírací armatura Důležité: Výška hladiny (h) x hustota (d) musí být menší než maximální sací výška v metrech vodního sloupce. Pneumados, typ H V Sací výška se zahlceným sacím potrubím (m v.sl.) , Správné instalace 1 - standardní instalace 2 - dávkování chemikálií uvolňujících páry a plyny V případě dávkování chemikálií uvolňujících plyny či páry (jako například peroxid vodíku či chlornan sodný) se doporučuje instalovat čerpadlo s nátokem!

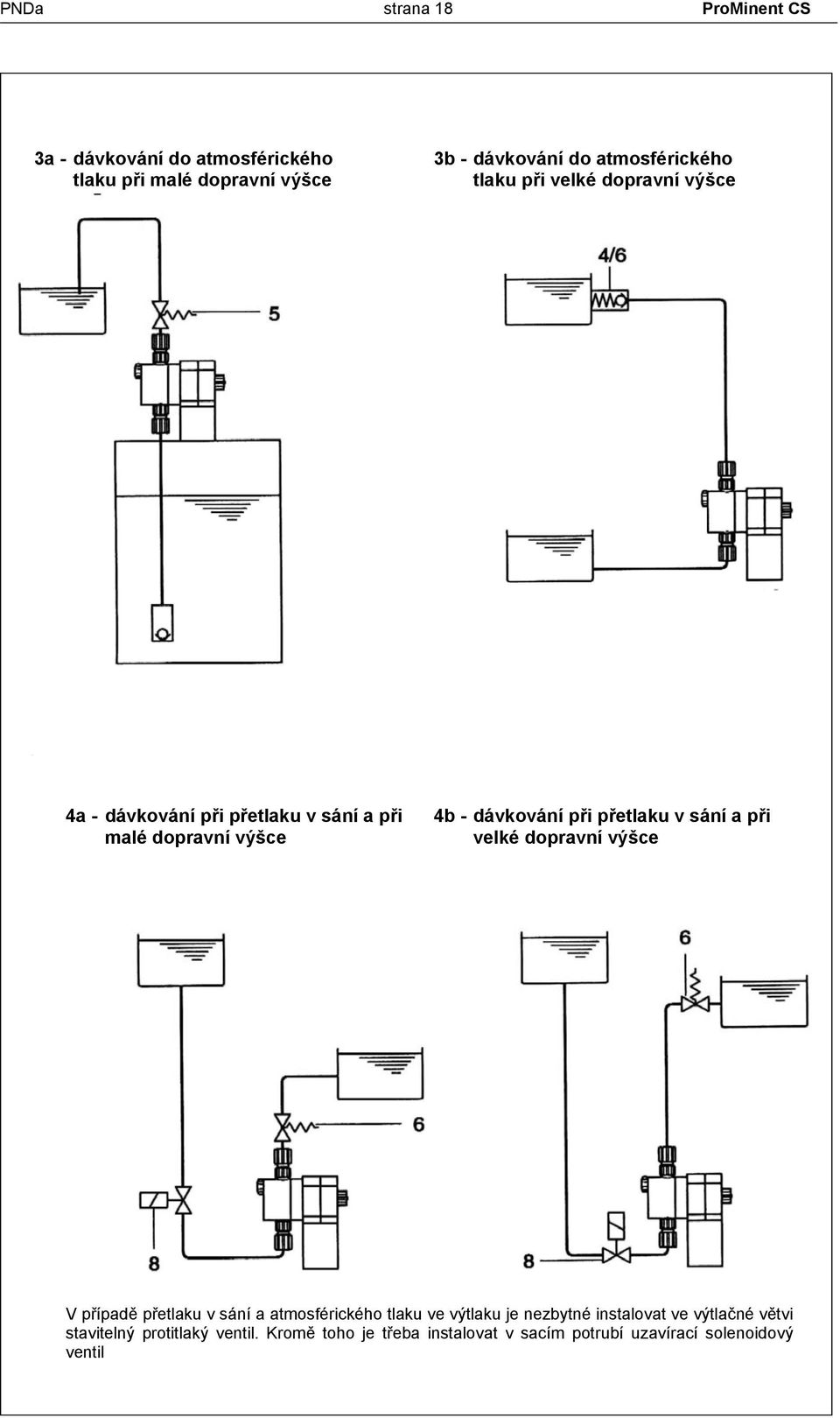

18 PNDa strana 18 ProMinent CS 3a - dávkování do atmosférického tlaku při malé dopravní výšce 3b - dávkování do atmosférického tlaku při velké dopravní výšce 4a - dávkování při přetlaku v sání a při malé dopravní výšce 4b - dávkování při přetlaku v sání a při velké dopravní výšce V případě přetlaku v sání a atmosférického tlaku ve výtlaku je nezbytné instalovat ve výtlačné větvi stavitelný protitlaký ventil. Kromě toho je třeba instalovat v sacím potrubí uzavírací solenoidový ventil

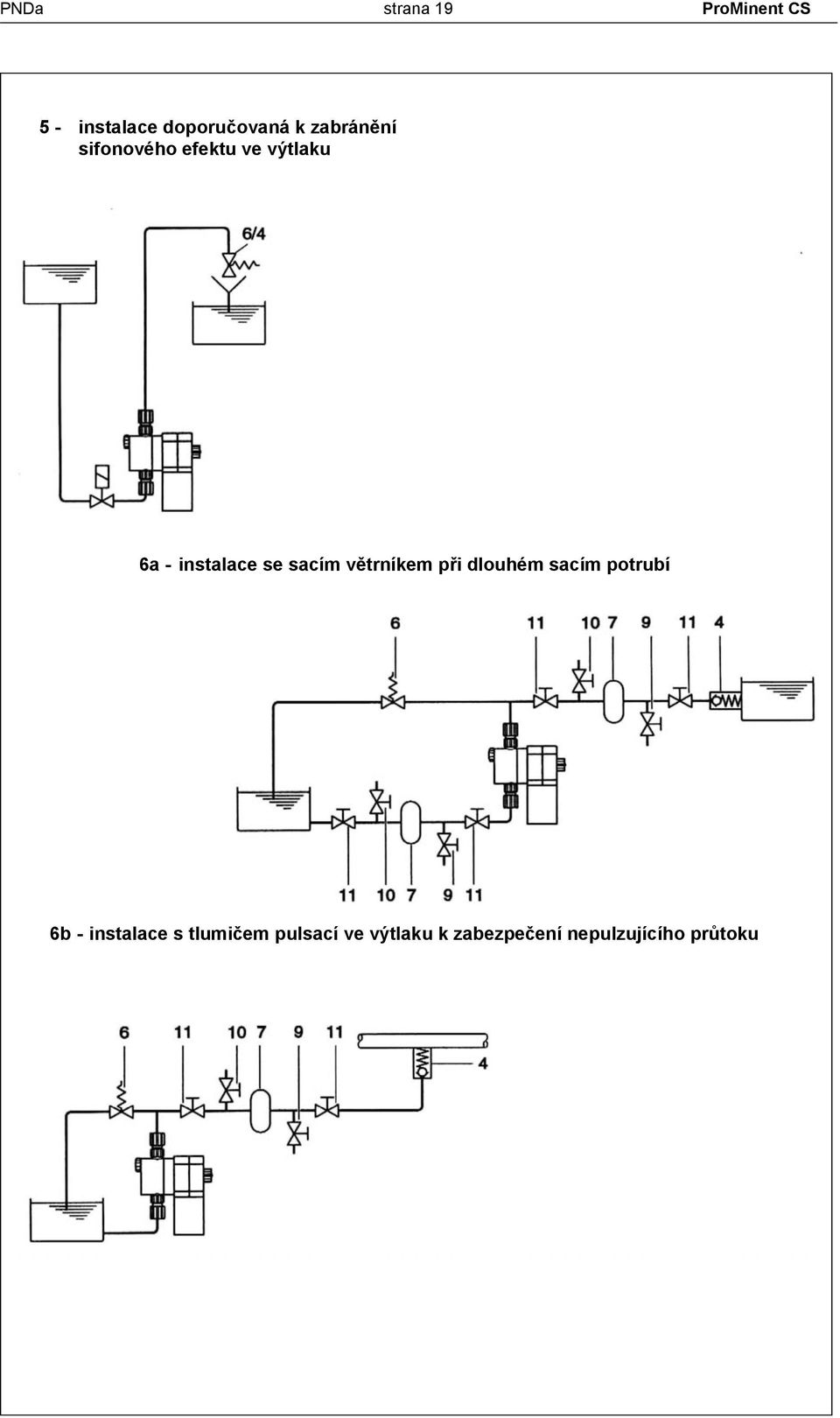

19 PNDa strana 19 ProMinent CS 5 - instalace doporučovaná k zabránění sifonového efektu ve výtlaku 6a - instalace se sacím větrníkem při dlouhém sacím potrubí 6b - instalace s tlumičem pulsací ve výtlaku k zabezpečení nepulzujícího průtoku

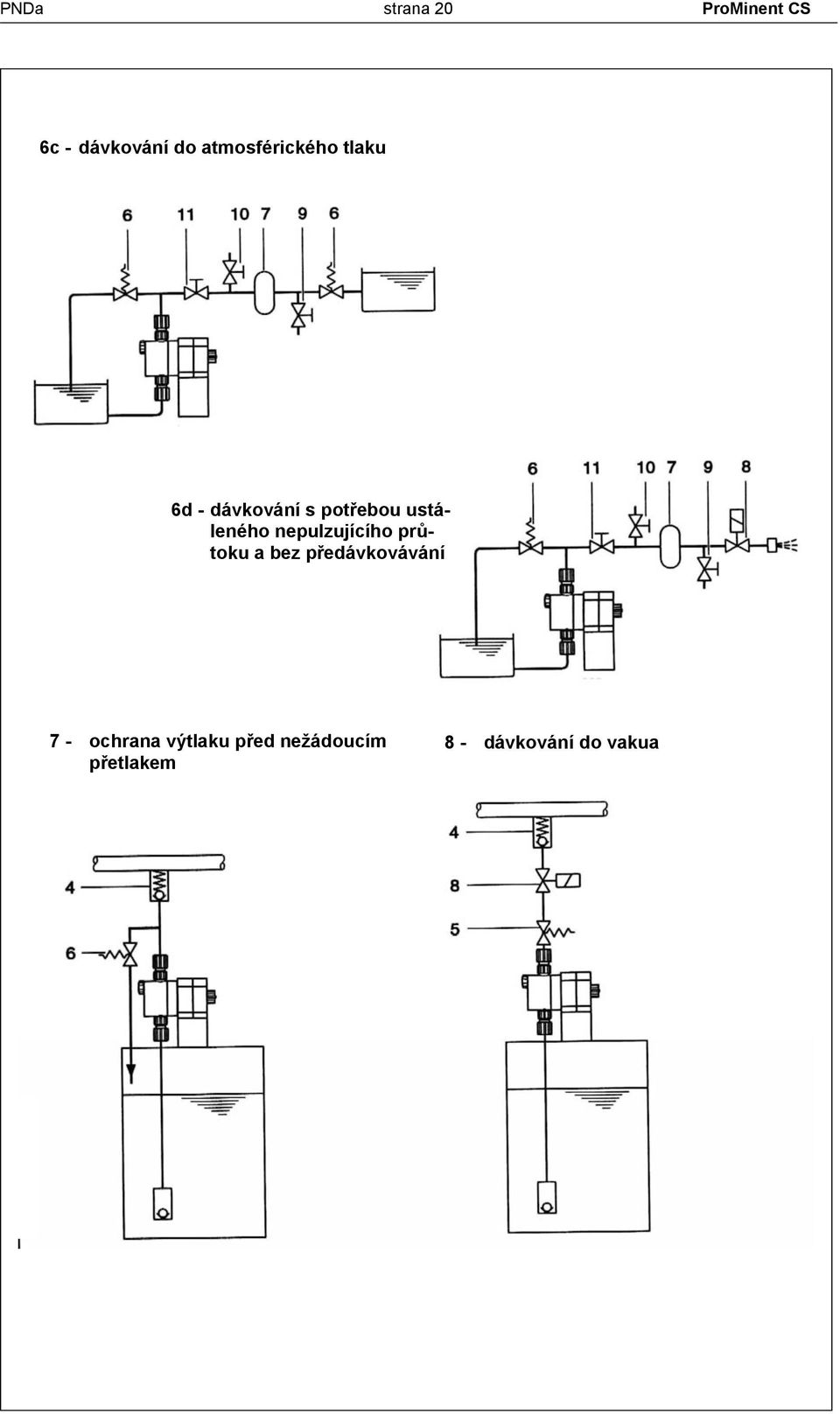

20 PNDa strana 20 ProMinent CS 6c - dávkování do atmosférického tlaku 6d - dávkování s potřebou ustáleného nepulzujícího průtoku a bez předávkovávání 7 - ochrana výtlaku před nežádoucím přetlakem 8 - dávkování do vakua
21 PNDa strana 21 ProMinent CS Chybné instalace 9 - příliš nízko hladina v sání 10 - sací potrubí nelze odvzdušnit 11 - volný průtok čerpadlem sací potrubí musí být směrem k čerpadlu stále stoupající, nesmí tvořit smyčky ve kterých by se mohly akumulovat vzduchové bubliny které způsobují přerušení dávkování 12 - v potrubí vzniká sifonový efekt 13 - vlivem nevhodné pozice protitlakého ventilu je neúčinný tlumič pulsací pokud je hladina ve výtlaku pod úrovní hladiny v sání, je nutno instalovat protitlaký ventil k vytvoření dostatečného protitlaku
22 PNDa strana 22 ProMinent CS 10. Zprovoznění čerpadla 10.1 Zprovoznění čerpadla materiálové verze SS a TT Dávkovací potrubí připojte na hlavu čerpadla, ne však na injekční ventil. Dávkovací čerpadlo uveďte do provozu, při 100% ní délce zdvihu a zdvihové frekvenci a dávkovacím potrubí bez protitlaku. Čerpadlo se nechá běžet tak dlouho, až medium zcela zaplní dávkovací hlavu bez vzduchových bublinek. Tento stav je viditelný na mediu v dávkovacím potrubí, nebo na jeho výstupu. Nyní připevněte výtlačné potrubí na injekční ventil Zprovoznění čerpadla materiálové verze PP a NP Je-li to možné, postupujte jako u materiálového provedení TT, SS. Pokud to možné není, postupujte následovně: Připojte výtlačné potrubí jak na dávkovací hlavu tak na injekční ventil v místě dávkování. Otevřete odvzdušňovací ventilek (9) otočením o jednu otáčku proti směru hodinových ručiček Nyní je volná trasa pro hrubé odvzdušnění sání obtokem. Spusťte čerpadlo se 100%- ním nastavením délky zdvihu a nejvyšší frekvencí. Čerpadlo se nechá běžet tak dlouho, až medium zaplní dávkovací hlavu bez vzduchových bublinek. Tento stav je viditelný, kapalina se objeví v odvzdušňovacím respektive v dávkovacím potrubí. Poté odvzdušňovací ventilek uzavřete, dávkovací čerpadlo je připraveno k činnosti. PND CS Trvalé odvzdušnění U hlav s odvzdušňovacím ventilem (9) může být jemné odvzdušnění zařazeno trvale, jsou-li dávkována lehce zplyňující media. Nejdřív sejměte hvězdicové kolečko (9a) ze šroubu odvzdušňovacího ventilu (9) a povolte šroub uvnitř ventilu šroubovákem o cca 1 otáčku proti směru hodinových ručiček. Toto způsobí trvalý obtok malého množství čerpané kapaliny zpět do zásobní nádrže Obtokové množství by mělo být asi 20% dávkovaného množství Dávkovaná chemikálie musí být čistá, bez pevných částic UPOZORNĚNÍ: Výše popsaný postup není v žádném případě zárukou toho, že po dlouhodobé odstávce čerpadla dojde k okamžitému najetí a dávkování. Je nezbytně nutné provádět pravidelné prohlídky a přezkoušení správné funkce dávkování. DOPORUČENÍ: Ukončení obtokového potrubí nad úrovní hladiny v zásobníku způsobí, že odvzdušňovací ventil bude fungovat i jako antisifonový ventil zabraňující odsátí obsahu zásobní nádrže v případě vzniku podtlaku v potrubní větvi do níž je dávkováno. UPOZORNĚNÍ: Pokud bude dávkovací čerpadlo odstaveno po delší dobu je potřebné výše uvedený postup zahlcení dávkovací hlavy opakovat!
23 PNDa strana 23 ProMinent CS 10.3 Zprovoznění čerpadla v provedení HV - materiálová verze PP4 U dlouhých dávkovacích tras na sací i výtlačné straně s malými tlakovými ztrátami použijte tvarovky s většími přechodovými oblouky, instalujte tlumič pulsací v blízkosti dávkovacího čerpadla, a průřez trasy zvětšete o jednu hodnotu jmenovité světlosti potrubí. První nasátí a odvzdušnění bude pravděpodobně ztížené, protože ventily i ventilové pružinky jsou ještě suché. Proto volte co možná nejkratší sací výšku, nebo odvzdušněte hlavu zahlcením resp. přetlakem ze sací strany. Jestliže to není možné, doporučujeme následující postup: Odšroubujte přípoj na výtlačné straně, kuličku ventilu vyjměte ze sedla O-kroužku a dávkovací hlavu naplňte vodou nebo vhodnou kapalinou. Pak namontujte výtlačný ventil bez ventilových pružinek, nasaďte krátký kousek výtlačného potrubí (cca 100mm) na výtlačný ventil a naplňte jej do poloviny vodou. Čerpadlo ponechejte v činnosti s maximálním zdvihem, až je dávkování viditelné v hadičce výtlaku. Potom nasaďte ventilové pružinky. Aby se zabránilo jejich zaklínění, prostrčte výtlačným ventilem trn o průměru asi 4mm a tím usaďte pružinky do správné polohy.připojte dávkovací potrubí. Nyní je čerpadlo připraveno k dávkování. Jestliže je požadován menší dopravní výkon, doporučuje se co největší zdvih a zmenšená frekvence zdvihů. 11. Údržba UPOZORNĚNÍ: Čerpadla a jejich příslušenství smí opravovat pouze oprávněné a náležitě proškolené osoby UPOZORNĚNÍ : Interval kontroly: každé tři měsíce, při zvýšeném namáhání (trvalý provoz) i kratší intervaly prohlídek Údržba čerpadel ProMinent Pneumados je omezena na tyto úkony: kontrola těsnosti dotažení převlečných matic potrubních přípojek (dotažení) kontrola stavu sacího a výtlačného ventilu dávkovací hlavy (dotažení) vizuální kontrola odkapávacího otvoru situovaného v mezistěně dole, kde vlhkost nebo odkapávání indikuje porušení membrány. kontrola správnosti dopravního množství 12. Poruchy provozu a jejich odstranění Vlastní pomoc Doporučujeme, aby každý provozovatel měl pro své čerpadlo připravenou malou sadu náhradních dílů která mu umožní provést výměnu opotřebitelných součástí vlastními silami a velmi rychle. Tuto sadu, obsahující membránu, kompletní sací a výtlačný ventil dávkovací hlavy, ventilové kuličky, O-kroužky a těsnění, lze objednat u výrobce pod číselným označením uvedeným ve výrobkovém katalogu ProMinent Před prováděním údržby a opravou vždy propláchněte dávkovací hlavu, jsou-li čerpány nebezpečné chemikálie. Postupujte podle návodu výrobce chemikálií. Při práci s dávkovací hlavou při dávkování nebezpečných nebo neznámých chemikálií vždy používejte ochranné brýle a rukavice. Vždy odvodněte výtlačné potrubí předtím, než zahájíte práci na opravě dávkovací hlavy. Vždy propláchněte dávkovací hlavu. Postupujte podle návodu výrobce chemikálií.
24 PNDa strana 24 ProMinent CS 12.1 Čerpadlo pracuje ale neprobíhá dávkování možná příčina: délka zdvihu je nastavena na nulu odstranění: upravte délku zdvihu knoflíkem (8) jiná možná příčina: jiná možná příčina: odstranění: dávkovací hlava je zavzdušněna opatření pro SS a TT verze čerpadel - odstraňte tlak z výtlačného potrubí buď pomocí otevření pojistného ventilu, odpojením výtlačného potrubí od injekčního ventilu nebo odpojením výtlačného potrubí od dávkovací hlavy čerpadla. opatření pro PP a NP verze čerpadel - protože dávkovací hlava má odvzdušňovací ventil, není třeba odpojovat výtlačné potrubí otevřete odvzdušňovací ventil (9) o jednu otáčku vlevo nyní spusťte čerpadlo na zhruba 10 zdvihů nebo i více, dokud čerpadlo nezačne dávkovat pravidelně a dokud dávkovací hlava a sací potrubí nebudou zaplněny kapalinou bez vzduchových bublinek za chodu čerpadla nyní nastavte délku zdvihu kolečkem (8) na požadovanou hodnotu ujistěte se, že vaše instalace je správná ve smyslu doporučení z kapitoly 9.5 dotáhněte dostatečně spojovací matice potrubí uzavřete odvzdušňovací ventil zkontrolujte vedení sacího potrubí (stále stoupající směrem k čerpadlu) jemné odvzdušnění ventilkem v dávkovací hlavě je zablokováno otevřete odvzdušňovací ventil hvězdicovým kolečkem (9a) o 2 otáčky proti směru hodinkových ručiček. Kapalina propláchne úsady a zbytky pevných látek pokud tento postup nepomůže, demontujte odvzdušňovací ventilek a důkladně jej propláchněte vodou. Poté odvzdušňovací ventil nainstalujte zpět a nastavte původní parametry dávkování Čerpadlo nenasává ačkoliv pracuje s plnou délkou zdvihu a s pootevřeným obtokem možná příčina: odstranění: krystalické úsady ve ventilech po vyschnutí kapaliny vyjměte sací potrubí ze zásobníku chemikálie a důkladně propláchněte dávkovací hlavu vodou či jinou vhodnou kapalinou zmenšete sací výšku instalace pokud to jde, zvyšte zásobník chemikálie po dobu prvotního zahlcení čerpadla kapalinu lze nasát i podtlakem přivedeným na výtlačný ventil dávkovací hlavy pokud tento zásah nepomůže, demontujte sací i výtlačný ventil dávkovací hlavy a pečlivě je vyčistěte jemně s citem zatlačte (např. obráceným vrtákem průměr 3mm) na ventilová sedla 12.3 Pracovní zdvih je neúplný, ačkoliv tlak vzduchu je 6 bar možná příčina: odstranění: v pracovním válci se nashromáždil olej vyprázdněte pracovní válec. Proveďte to tak, že čerpadlo otočíte o 180 stupňů tak aby přívod vzduchu byl dole, přičemž předtím odpojíte sací a výtlačné potrubí čerpané chemikálie. připojte tlakový vzduch na několik vteřin tak, aby se olej nashromáždil dole. nyní odpojte tlakový vzduch a nechejte olej odtéct a odkapat přes přípojku R na regulačním ventilu. tento postup několikrát zopakujte dokud nebude pracovní válec čerpadla bez oleje.
25 PNDa strana 25 ProMinent CS 12.4 Tekutina uniká v mezistěně možná příčina: odstranění: dávkovací hlava netěsní u membrány pro PP verzi - sundejte hvězdicové kolečko (9a) a kryt (4a) dávkovací hlavy dotáhněte šrouby dávkovací hlavy pokud tekutina uniká i nadále, je poškozená membrána a je třeba ji vyměnit PND CS UPOZORNĚNÍ Kontrolujte dotahovací moment šroubů! šrouby čerpadel 1601, 1201, 0703 šrouby čerpadel 1002, 0308, ,5-3 Nm 4,5-5 Nm 12.5 Výměna membrány dávkovacího čerpadla 2 mezistěna 2a membrána 4 dávkovací hlava 4b šroub 4c podložka 7 těleso čerpadla 7a hřídelka 8 nastavení délky zdvihu Pouze PP verze 4a čelní kryt Pouze PP a NP verze 9 ventil odvětrání 9a hvězdicové kolečko PND CS
26 PNDa strana 26 ProMinent CS Nastavte délku zdvihu membrány čerpadla na "0" a to za chodu čerpadla kolečkem (8) U provedení PP nejdříve sundejte kolečko (9a) z ventilu (9) a víko (4a). Povolte šrouby (4b) na dávkovací hlavě (4). Povytáhněte vpřed celou dávkovací hlavu (4) spolu se šrouby z mezistěny (2) a z tělesa čerpadla (7) o zhruba 5 mm až lze šrouby volně pootáčet cca 5 mm PND CS Levou rukou si přidržte těleso čerpadla (7) a mezistěnu (2) a pravou rukou odšroubujte membránu (2a) z hřídelky (7a) tak, že budete lehce poklepem pootáčet celou dávkovací hlavou (4) i s mezistěnou proti směru hodinkových ručiček se šrouby (4b) doposud procházejícími přes membránu do mezistěny Nyní vytáhněte dávkovací hlavu i se šrouby z membrány a odšroubujte membránu zcela z hřídelky cca 5 mm PND CS Sejměte mezistěnu (2) z tělesa čerpadla (7) Našroubujte novou membránu (2a) na hřídelku (7a) jak dalece jen volnou rukou lze, a překontrolujte správné dosednutí instalačního závitu Ještě jednou demontujte membránu z hřídelky solenoidu Nasaďte mezistěnu na těleso čerpadla Vložte membránu na mezistěnu a nainstalujte ji, ale pouze o 2 otáčky závitu PND CS UPOZORNĚNÍ Membránu nastavte tak, aby její 4 upínací otvory seděly přesně s otvory v mezistěně (2). Odkapávací otvor v mezistěně musí směřovat dolů Přiložte dávkovací hlavu (sací ventil musí směřovat dolů), protáhněte upevňovací šrouby membránou a mezistěnou (opět ponechejte šrouby povysunuty z dávkovací hlavy o zhruba 5 mm) tak aby bylo možno těmito částmi pootáčet
27 PNDa strana 27 ProMinent CS Nyní pomalu dotáhněte ve směru hodinkových ručiček membránu tak, až tato pevně sedí (v ruce lze cítit odpor vratné pružiny) UPOZORNĚNÍ "Nepřetáhněte" membránu, zejména u velikostí 1601 a 1201! Pro velikosti 1601 a za chodu čerpadla nastavte délku zdvihu membrány na 0% kolečkem (8) a dávkovací hlavu nastavte tak aby sací ventil směřoval vertikálně dolů Pro velikosti 0703 až za chodu čerpadla nastavte délku zdvihu membrány na 100% kolečkem (8) a dávkovací hlavu nastavte tak aby sací ventil směřoval vertikálně dolů Zastavte čerpadlo Do kříže proveďte konečné dotažení 4 šroubů dávkovací hlavy(4b) pro provedení PP - nasaďte zpět hvězdicové kolečko (9a) a kryt (4a) dávkovací hlavy UPOZORNĚNÍ Kontrolujte dotahovací moment šroubů! šrouby čerpadel 1601, 1201, ,5-3 Nm šrouby čerpadel 1002, 0308, ,5-5 Nm POZNÁMKA Po 24 hodinách provozu s novou membránou proveďte kontrolu dotažení šroubů dávkovací hlavy! U čerpadel s dávkovací hlavou z materiálu PP provádějte kontrolu dotažení šroubů pravidelně každé 3 měsíce. 13. Opravy čerpadel UPOZORNĚNÍ: Čerpadla a jejich příslušenství smí opravovat pouze oprávněné a náležitě proškolené osoby Adresa servisní organizace je uvedena v úvodu této příručky Do opravy zasílejte čerpadla pouze dobře vyčištěná a zbavená zbytků čerpané chemikálie z vnitřního prostoru čerpadla, dobře vypláchnutá.čerpadla používaná k dávkování radioaktivních látek nesmí být k opravě zasílána vůbec. Bezpečnostní předpisy zavazují všechny zaměstnavatele pečovat o zdraví bezpečnost práce svých zaměstnanců. Proto vyžaduje výrobce čerpadla, v případě že dávkovací čerpadlo je k němu odesláno za účelem opravy, prohlášení zodpovědné osoby provozovatele, že dávkovací čerpadlo je vypláchnuté a zbavené všech nebezpečných látek. Je-li navzdory snaze provozovatele čerpadlo vyčistit i nadále nějakým způsobem čerpadlo zdrojem nebezpečí pro opraváře výrobce, musí provozovatel přiložit instrukce pro bezpečné zacházení s použitým čerpadlem s ohledem na možné zbytky nebezpečných látek. Výrobce čerpadla si vyhrazuje právo odmítnout opravu čerpadla které přišlo do styku s radioaktivními látkami. Polystyrénové obaly jsou zvláštním druhem odpadu a v žádném případě nesmějí být likvidovány spolu s domácím odpadem. Tyto obaly jsou recyklovatelné.
28 PNDa strana 28 ProMinent CS Řez dávkovacím čerpadlem ProMinent Pneumados zobrazeno je čerpadlo PNDa 0308 PP přípojka vzduchu 6 odkapávací otvor Pouze pro provedení PP 2 mezistěna 7 těleso čerpadla 4a čelní kryt 2a dávkovací membrána 7a osa membrán Pouze pro provedení PP a NP 4 dávkovací hlava 7b pracovní membrána 9 odvzdušňovací ventilek 4d kuželový nátrubek 7c tlačná pružina 9a hvězdicové kolečko 4e přítlačný kroužek 8 nastavení délky zdvihu 10 koncovka obtoku PND CS
29 PNDa strana 29 ProMinent CS okopírujte a vyplněné přiložte k čerpadlu odesílanému do opravy OSVĚDČENÍ O NEZÁVADNOSTI Prohlašujeme, že dávkovací čerpadlo typ výrobní číslo odesílané do opravy spolu s tímto osvědčením neobsahuje žádné zbytky chemikálií žádné biologické látky žádné radioaktivní látky ani jiné nečistoty, které jsou zdraví nebezpečné. Čerpadlo bylo důkladně vyčištěno před zabalením a odesláním k opravě. datum / podpis razítko
30 PNDa strana 30 ProMinent CS Výrobce si vyhrazuje právo technických změn bez předchozího upozornění ProMinent Dosiertechnik CS s.r.o. Sobieského 1, P.O.Box Olomouc tel fax
