1 V130 20IGM AIO Uživatelská příručka a příručka pro údržbu hardwaru Typy počítačů Energy Star: 10RX

2 Poznámka: Před použitím těchto informací a produktu, který popisují, si nezapomeňte projít Přehled důležitých informací o produktu a Dodatek A Upozornění na stránce 51. První vydání (duben 2018) Copyright Lenovo UPOZORNĚNÍ NA OMEZENÁ PRÁVA: Pokud jsou data nebo software dodávány na základě smlouvy GSA (General Services Administration), podléhá jejich použití, reprodukce a zveřejňování omezením stanoveným ve smlouvě č. GS-35F

3 Obsah Kapitola 1. Přehled Pohled zepředu Pohled zezadu Základní deska Štítek s modelem a typem zařízení Kapitola 2. Technické údaje Kapitola 3. Zámky počítače Připojení kabelového zámku typu Kensington... 9 Kapitola 4. Výměna hardwaru Před výměnou hardwaru Seznámení se součástmi FRU (včetně CRU).. 11 Vyhledání součástí FRU (včetně CRU) Nastavení stojanu počítače Výměna napájecího adaptéru Výměna základny naklápěcího stojanu monitoru Odstranění předního krytu Výměna naklápěcího stojanu monitoru Výměna optické jednotky Výměna 2,5palcové úložné jednotky Výměna desky hlavního vypínače Výměna stínění základní desky Výměna vnitřních reproduktorů Výměna knoflíkové baterie Výměna úložné jednotky M Výměna paměťového modulu Výměna karty Wi-Fi Výměna základní desky a chladiče Výměna držáku základní desky Výměna držáku stojanu počítače Výměna antén Wi-Fi Výměna integrované kamery Výměna panelu LCD Dokončení výměny součásti Dodatek A. Upozornění Dodatek B. Ochranné známky Copyright Lenovo 2018 i

4 ii V130 20IGM AIO Uživatelská příručka a příručka pro údržbu hardwaru

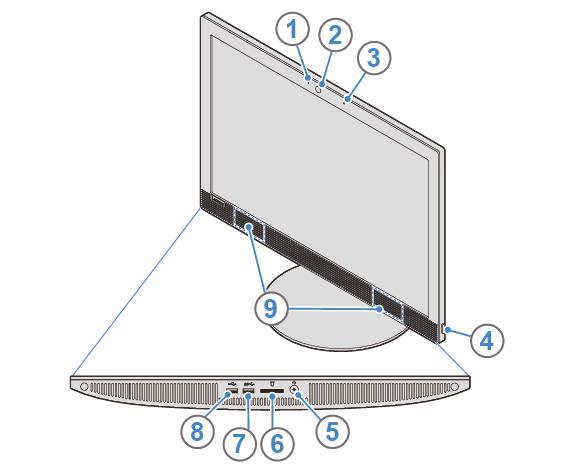

5 Kapitola 1. Přehled Tato kapitola obsahuje základní informace, jež vám pomohou obeznámit se s vaším počítačem. Pohled zepředu Poznámka: Váš model počítače se může od tohoto obrázku mírně lišit. Obrázek 1. Pohled zepředu 1 Kontrolka integrované kamery (volitelné) 2 Integrovaná kamera (volitelné) 3 Integrovaný mikrofon 4 Hlavní vypínač 5 Konektor pro sluchátka 6 Pozice pro čtečku karet 7 Konektor USB 3.1 Gen 1 8 Konektor USB Vnitřní reproduktory (2) 1 Kontrolka integrované kamery Slouží k zobrazení stavu integrované kamery. Je-li kamera spuštěna, indikátor svítí. 2 Integrovaná kamera Umožňuje pořizovat obrázky a účastnit se videokonferencí. 3 Integrovaný mikrofon Slouží k záznamu zvuků a používání softwaru pro rozpoznávání řeči bez použití mikrofonu. 4 Hlavní vypínač Copyright Lenovo

6 Slouží k zapnutí počítače. Pokud nelze počítač vypnout pomocí operačního systému, vypněte jej stiskem a podržením vypínače alespoň na čtyři sekundy. 5 Konektor pro sluchátka Slouží k připojení sluchátek nebo náhlavní soupravy k počítači. Náhlavní soupravu lze používat k záznamu zvuků, práci s programy na rozpoznávání řeči a k poslechu zvuků z počítače, aniž byste přitom rušili ostatní. Sluchátka lze použít pouze k poslechu zvuků z počítače. 6 Slot čtečky karet Slouží ke vložení úložného média ve tvaru karty a načtení uložených dat čtečkou karet. 7 Konektor USB 3.1 Gen 1 Slouží k připojení zařízení kompatibilního s rozhraním USB. Chcete-li zajistit optimální přenos dat, zařízení USB 3.1 Gen 1 připojte ke konektoru USB 3.1 Gen 2 nebo USB 3.1 Gen 1 namísto konektoru USB Konektor USB 2.0 Slouží k připojení zařízení, která vyžadují rozhraní USB Interní reproduktor Slouží k poslechu zvuků z počítače bez použití sluchátek nebo náhlavní soupravy. Pohled zezadu Poznámka: Váš model počítače se může od tohoto obrázku mírně lišit. Obrázek 2. Pohled zezadu 2 V130 20IGM AIO Uživatelská příručka a příručka pro údržbu hardwaru

7 1 Tlačítko pro vysunutí/zasunutí optické jednotky (volitelně) 2 Indikátor činnosti optické jednotky (volitelně) 3 Slot pro bezpečnostní zámek 4 Konektor napájecího adaptéru 5 Výstupní konektor HDMI TM Konektor Ethernet 7 Konektory USB 2.0 (3) 8 Konektor USB 3.1 Gen 1 1 Tlačítko pro vysunutí/zasunutí optické jednotky Slouží k vysunutí zásuvky optické jednotky. Poté, co do zásuvky vložíte disk, ji stisknutím tlačítka vysunout/zasunout zasuňte. 2 Indikátor činnosti optické jednotky Je-li optická jednotka používána, tento indikátor svítí. 3 Slot pro bezpečnostní zámek Další informace najdete v části Připojení kabelového zámku typu Kensington na stránce 9. 4 Konektor napájecího adaptéru Slouží k připojení napájecího adaptéru zajišťujícího napájení počítače. 5 Výstupní konektor HDMI 1.4 Odesílá zvukový a obrazový signál z vašeho počítače do jiného obrazového nebo zvukového zařízení, například do výkonného monitoru. 6 Konektor Ethernet Slouží k připojení kabelu Ethernet a zajištění přístupu k síti. 7 Konektor USB 2.0 Slouží k připojení zařízení, která vyžadují rozhraní USB Konektor USB 3.1 Gen 1 Slouží k připojení zařízení kompatibilního s rozhraním USB. Chcete-li zajistit optimální přenos dat, zařízení USB 3.1 Gen 1 připojte ke konektoru USB 3.1 Gen 2 nebo USB 3.1 Gen 1 namísto konektoru USB 2.0. Základní deska Poznámka: Další popis součástí viz Pohled zepředu na stránce 1 a Pohled zezadu na stránce 2. Kapitola 1. Přehled 3

8 Obrázek 3. Základní deska 1 Konektor monitoru LCD 2 Slot pro kartu M.2 Wi-Fi 3 Pozice paměti 4 Konektor integrované kamery 5 Konektor optické jednotky 6 Konektor hlavního vypínače 7 Knoflíková baterie 8 Pozice úložné jednotky M.2 9 Konektor vnitřního reproduktoru 10 Mikroprocesor 4 V130 20IGM AIO Uživatelská příručka a příručka pro údržbu hardwaru

9 Štítek s modelem a typem zařízení Štítek označením typu a modelu popisuje počítač. Když se obracíte na společnost Lenovo s žádostí o pomoc, štítek s typem a modelem počítače pomáhá technikům k rychlejší identifikaci počítače a zajišťuje rychlejší servis. Štítek s typem a modelem počítače je umístěn na zadní straně počítače, jak je vidět na obrázku. Obrázek 4. Štítek s modelem a typem zařízení Kapitola 1. Přehled 5

10 6 V130 20IGM AIO Uživatelská příručka a příručka pro údržbu hardwaru

11 Kapitola 2. Technické údaje Napájecí zdroj Napájecí adaptér 65 W Úložné jednotky 2,5palcová úložná jednotka Úložná jednotka M.2 (volitelně) Grafické vlastnosti Integrovaná grafická karta podporuje: Výstupní konektor HDMI Zvukové funkce Integrovaná zvuková karta podporuje: Konektor pro sluchátka Vstupy a výstupy (I/O) Zvukový konektor (náhlavní souprava) Slot čtečky karet Konektory monitoru (výstupní konektor HDMI) Konektor Ethernet Konektory USB Rozšíření Slot čtečky karet Pozice úložné jednotky M.2 (volitelné) Paměťový slot Optická jednotka (volitelné) Pozice pro úložnou jednotku Síťové funkce Ethernet LAN Bezdrátová síť LAN Bluetooth Fyzické rozměry Šířka: 460,0 mm (18,1") Výška: 322,0 mm (12,7") Hloubka: 44,0 mm (1,7") Hmotnost (bez obalu) Maximální dodávaná konfigurace: 4,3 kg (9,5 lb) Copyright Lenovo

12 8 V130 20IGM AIO Uživatelská příručka a příručka pro údržbu hardwaru

13 Kapitola 3. Zámky počítače V této kapitole jsou uvedeny pokyny k uzamčení počítače a jeho zabezpečení pomocí uzamykacích zařízení. Připojení kabelového zámku typu Kensington Pomocí kabelového zámku typu Kensington můžete svůj počítač připevnit k psacímu či jiné pevnému předmětu. Kabelový zámek se připojuje do otvoru pro bezpečnostní zámek na zadní straně počítače. Podle zvoleného typu může být kabelový zámek ovládán klíčem nebo číselnou kombinací. Kabelový zámek také zamkne tlačítka, která slouží k otevření krytu počítače. Jedná se o stejný typ zámku, jaký používají mnohé notebooky. Takový kabelový zámek si můžete objednat přímo od společnosti Lenovo. Stačí na webu vyhledat Kensington. Obrázek 5. Připojení kabelového zámku typu Kensington Copyright Lenovo

14 10 V130 20IGM AIO Uživatelská příručka a příručka pro údržbu hardwaru

15 Kapitola 4. Výměna hardwaru Tato část popisuje výměnu hardwaru počítače. Před výměnou hardwaru Upozornění: Nepokoušejte o otevření počítače ani jakékoli opravy, dokud si nepřečtete tuto část a Přehled důležitých informací o produktu. Před výměnou hardwaru Používejte pouze součásti dodané společností Lenovo. Při instalaci nebo výměně součásti postupujte podle pokynů uvedených v této příručce a pokynů dodaných se součástí. Ve většině míst na světě vyžaduje Lenovo vrácení vadných součástí CRU. Informace o vracení vadných jednotek CRU jsou dodávány spolu s jednotkami CRU nebo je obdržíte několik dní po dodání jednotek CRU. Manipulace se zařízeními citlivými na statickou elektřinu Neotvírejte antistatický obal nové součásti, dokud neodstraníte starou součást a nejste připraveni novou součást instalovat. Statická elektřina, která je pro vás neškodná, může vážně poškodit počítačové díly a součásti. Při manipulaci s komponentami a dalšími součástmi počítače dodržujte následující pokyny pro ochranu před poškozením statickou elektřinou: Omezte svůj pohyb. Pohyb vytváří elektrostatický náboj na vašem těle. S komponentami a dalšími součástmi počítače zacházejte vždy opatrně. Při manipulaci s kartami PCI/PCIe, paměťovými moduly, základními deskami a mikroprocesory se dotýkejte pouze okrajů. Nikdy se nedotýkejte žádného nechráněného obvodu. Chraňte komponenty a další součásti počítače před dotykem dalších osob. Dotkněte se antistatickým obalem se součástí kovového krytu volné pozice nebo jiného nelakovaného kovového povrchu a alespoň dvě sekundy ho tam přidržte. Tím vybijete elektrostatický náboj z obalu a ze svého těla, než začnete součást instalovat nebo vyměňovat. Je-li to možné, součást ihned po vyjmutí z antistatického obalu nainstalujte do počítače, aniž byste ji někam pokládali. Není-li to možné, položte antistatický obal na rovný hladký povrch a teprve na něj díl položte. Nepokládejte díl na kryt počítače ani na jiný kovový povrch. Seznámení se součástmi FRU (včetně CRU) Součásti FRU (Field Replaceable Units) jsou části počítače, které mohou upgradovat nebo měnit pouze školení technici. Součásti FRU zahrnují všechny součásti CRU. Podrobné informace o součástech FRU, jejich číslech a podporovaných modelech počítačů najdete na webu Součásti CRU (Customer Replaceable Units) jsou části počítače, které může uživatel vyměnit sám. - Součásti CRU typu self-service můžete nainstalovat snadno. Mohou být samostatné, zajištěné západkami nebo upevněny až dvěma šrouby. Patří mezi ně například klávesnice, myš či zařízení USB. Za výměnu těchto součástí odpovídají uživatelé. Copyright Lenovo

16 - Manipulace se součástmi CRU typu optional-service vyžaduje určité technické dovednosti a jednoduché nástroje, například šroubovák. Tyto součásti CRU jsou izolované součásti počítače. Zpravidla jsou zakryté ochranným krytem, který je obvykle upevněn více než dvěma šrouby. Chcete-li ji zpřístupnit některou součást CRU, musíte odebrat šrouby a panel. Součásti CRU typu Optional-service mohou odebírat a instalovat buď sami uživatelé, nebo během záruční doby servisní technici Lenovo. Před výměnou součástí FRU Před výměnou součásti FRU si přečtěte níže uvedené informace: Údržbu počítače mohou provádět pouze vyškolení a certifikovaní pracovníci. Před výměnou součásti FRU si přečtěte celou kapitolu o její výměně. Při kopírování, ukládání, formátování a podobných činnostech, při nichž jsou zapisována data, buďte extrémně opatrní. Pořadí jednotek počítače, na němž provádíte údržbu, mohlo být změněno. Pokud zvolíte nesprávnou jednotku, může dojít k přepsání dat nebo programů. Součásti FRU vyměňujte pouze za jiné součásti FRU správného modelu. Při výměně součásti FRU se ujistěte, že je model zařízení a číslo dílu FRU správné. Součásti FRU by se neměly měnit kvůli jednomu selhání, které se již dále neopakuje. K takovému selhání může dojít z mnoha důvodů, které nemají nic společného s poruchou hardwaru. Může jít například o kosmické záření, elektrostatický výboj nebo softwarové chyby. O možnosti vyměnit součást FRU uvažujte pouze v případě, že se problém opakuje. Pokud máte podezření na vadu součásti FRU, vymažte protokol chyb a proveďte test znovu. Pokud se chyba tentokrát nevyskytne, součást FRU nevyměňujte. Vyměňujte pouze vadné součásti FRU. Vyhledání součástí FRU (včetně CRU) Poznámky: Některé z následujících komponent jsou dodávány volitelně. Potřebujete-li vyměnit součást, která v níže uvedeném seznamu není, kontaktujte servisního technika společnosti Lenovo. Seznam telefonních čísel servisu Lenovo Support je uveden na webové stránce 12 V130 20IGM AIO Uživatelská příručka a příručka pro údržbu hardwaru

17 Obrázek 6. Vyhledání součástí FRU (včetně CRU) Číslo Popis součásti FRU Součást CRU typu Self-service Součást CRU typu Optional-service 1 Podstavec naklápěcího stojanu monitoru Ne Ne 2 Naklápěcí stojan monitoru Ne Ne 3 Integrovaná kamera Ne Ne 4 Přední kryt LCD Ne Ne 5 LCD panel Ne Ne 6 Montážní rámečky LCD panelu Ne Ne Kapitola 4. Výměna hardwaru 13

18 Číslo Popis součásti FRU Součást CRU typu Self-service Součást CRU typu Optional-service 7 Kabel LCD panelu Ne Ne 8 Kabel optické jednotky Ne Ne 9 Optická jednotka Ne Ne 10 Kryt optické jednotky Ne Ne 11 Kabel integrované kamery a mikrofonu Ne Ne 12 Držák stojanu počítače Ne Ne 13 Antény Wi-Fi Ne Ne 14 2,5palcová úložná jednotka Ne Ne 15 Rámeček úložné jednotky Ne Ne 16 Kabel desky hlavního vypínače Ne Ne 17 Držák desky hlavního vypínače Ne Ne 18 Deska hlavního vypínače Ne Ne 19 Klávesnice Ano Ne 20 Myš Ano Ne 21 Napájecí kabel Ano Ne 22 Napájecí adaptér Ano Ne 23 Integrované reproduktory Ne Ne 24 Kryt počítače Ne Ne 25 Držák základní desky Ne Ne 26 Základní deska Ne Ne 27 Paměťový modul Ne Ne 28 Knoflíková baterie Ne Ne 29 Úložná jednotka M.2 Ne Ne 30 Karta Wi-Fi Ne Ne 31 Stínění karty Wi-Fi Ne Ne 32 Chladič Ne Ne 33 Stínění základní desky Ne Ne Nastavení stojanu počítače Pomocí stojanu můžete nastavit počítač do takové pozice, která je pro vás pohodlná. Stojan se dodává pouze s některými modely. Pokud byl váš počítač dodán se stojanem, nepoužívejte jej bez něj. Chcete-li počítač používat bez 14 V130 20IGM AIO Uživatelská příručka a příručka pro údržbu hardwaru

19 stojanu, kontaktujte před prvním zapnutím počítače centrum zákaznické podpory Lenovo a požádejte o jiné řešení odvodu tepla. Pokud k počítači stojan dodán nebyl, ponechte na zadní straně počítače fólii Mylar. Po úvodním nastavení můžete počítač používat. Nastavení naklápěcího stojanu monitoru Svislou pozici počítače lze nastavit v úhlu od 2 směrem vpřed do 60 směrem vzad, jak vidíte na obrázku. Obrázek 7. Nastavení naklápěcího stojanu monitoru Výměna napájecího adaptéru Upozornění: Nepokoušejte se otevřít počítač ani provádět jakékoli opravy, dokud si nepřečtete Přehled důležitých informací o produktu. 1. Sejměte veškerá média z jednotek a vypněte všechna připojená zařízení a počítač. Odpojte všechny napájecí kabely od elektrických zásuvek a všechny kabely připojené k počítači. 2. Vyměňte napájecí kabel. Obrázek 8. Vyjmutí napájecího adaptéru Kapitola 4. Výměna hardwaru 15

20 Obrázek 9. Vyjmutí napájecího kabelu Obrázek 10. Připojení napájecího kabelu Obrázek 11. Připojení napájecího adaptéru 16 V130 20IGM AIO Uživatelská příručka a příručka pro údržbu hardwaru

21 Výměna základny naklápěcího stojanu monitoru Upozornění: Nepokoušejte se otevřít počítač ani provádět jakékoli opravy, dokud si nepřečtete Přehled důležitých informací o produktu. 1. Sejměte veškerá média z jednotek a vypněte všechna připojená zařízení a počítač. Odpojte všechny napájecí kabely od elektrických zásuvek a všechny kabely připojené k počítači. 2. Položte na stůl nebo na jiný rovný povrch měkký, čistý ručník nebo látku. Uchopte počítač po stranách a opatrně jej položte obrazovkou dolů a krytem nahoru. 3. Vyměňte základnu naklápěcího stojanu monitoru. Obrázek 12. Odejmutí základny naklápěcího stojanu monitoru Obrázek 13. Instalace základny naklápěcího stojanu monitoru Odstranění předního krytu Upozornění: Nepokoušejte se otevřít počítač ani provádět jakékoli opravy, dokud si nepřečtete Přehled důležitých informací o produktu. POZOR: Kapitola 4. Výměna hardwaru 17

22 Než přední kryt otevřete, vypněte počítač a počkejte několik minut, než vychladne. 1. Sejměte veškerá média z jednotek a vypněte všechna připojená zařízení a počítač. Odpojte všechny napájecí kabely od elektrických zásuvek a všechny kabely připojené k počítači. 2. Položte na stůl nebo na jiný rovný povrch měkký, čistý ručník nebo látku. Uchopte počítač po stranách a opatrně jej položte obrazovkou nahoru a krytem počítače dolů. 3. Pokud je kryt počítače zajištěn nějakým zámkem, odemkněte jej. 4. Odejměte základnu naklápěcího stojanu monitoru. Viz Výměna základny naklápěcího stojanu monitoru na stránce Odstraňte přední kryt. Obrázek 14. Odstranění předního krytu Obrázek 15. Odstranění předního krytu 18 V130 20IGM AIO Uživatelská příručka a příručka pro údržbu hardwaru

23 6. Dokončete výměnu součástí. Viz Dokončení výměny součásti na stránce 49. Výměna naklápěcího stojanu monitoru Upozornění: Nepokoušejte se otevřít počítač ani provádět jakékoli opravy, dokud si nepřečtete Přehled důležitých informací o produktu. 1. Sejměte veškerá média z jednotek a vypněte všechna připojená zařízení a počítač. Odpojte všechny napájecí kabely od elektrických zásuvek a všechny kabely připojené k počítači. 2. Položte na stůl nebo na jiný rovný povrch měkký, čistý ručník nebo látku. Uchopte počítač po stranách a opatrně jej položte obrazovkou nahoru a krytem počítače dolů. 3. Odejměte základnu naklápěcího stojanu monitoru. Viz Výměna základny naklápěcího stojanu monitoru na stránce Odstraňte přední kryt. Viz Odstranění předního krytu na stránce Vyměňte naklápěcí stojan monitoru. Obrázek 16. Odstranění šroubů naklápěcího stojanu monitoru Obrázek 17. Sejmutí naklápěcího stojanu monitoru Kapitola 4. Výměna hardwaru 19

24 Obrázek 18. Upevnění naklápěcího stojanu monitoru Obrázek 19. Instalace šroubů naklápěcího stojanu monitoru 6. Dokončete výměnu součástí. Viz Dokončení výměny součásti na stránce 49. Výměna optické jednotky Upozornění: Nepokoušejte se otevřít počítač ani provádět jakékoli opravy, dokud si nepřečtete Přehled důležitých informací o produktu. 1. Sejměte veškerá média z jednotek a vypněte všechna připojená zařízení a počítač. Odpojte všechny napájecí kabely od elektrických zásuvek a všechny kabely připojené k počítači. 2. Položte na stůl nebo na jiný rovný povrch měkký, čistý ručník nebo látku. Uchopte počítač po stranách a opatrně jej položte obrazovkou nahoru a krytem počítače dolů. 3. Odejměte základnu naklápěcího stojanu monitoru. Viz Výměna základny naklápěcího stojanu monitoru na stránce Odstraňte přední kryt. Viz Odstranění předního krytu na stránce Odejměte naklápěcí stojan monitoru. Viz Výměna naklápěcího stojanu monitoru na stránce V130 20IGM AIO Uživatelská příručka a příručka pro údržbu hardwaru

25 6. Vyměňte optickou jednotku. Obrázek 20. Vyjmutí optické jednotky Obrázek 21. Vyjmutí krytu optické jednotky Kapitola 4. Výměna hardwaru 21

26 Obrázek 22. Vyjmutí krytu optické jednotky Obrázek 23. Vyjmutí krytu optické jednotky Obrázek 24. Instalace krytu optické jednotky 22 V130 20IGM AIO Uživatelská příručka a příručka pro údržbu hardwaru

27 Obrázek 25. Instalace krytu optické jednotky Obrázek 26. Instalace krytu optické jednotky Obrázek 27. Instalace optické jednotky Kapitola 4. Výměna hardwaru 23

28 7. Znovu namontujte odejmuté části. Výměnu součástí dokončete podle pokynů v části Dokončení výměny součásti na stránce 49. Výměna 2,5palcové úložné jednotky Upozornění: Nepokoušejte se otevřít počítač ani provádět jakékoli opravy, dokud si nepřečtete Přehled důležitých informací o produktu. 1. Sejměte veškerá média z jednotek a vypněte všechna připojená zařízení a počítač. Odpojte všechny napájecí kabely od elektrických zásuvek a všechny kabely připojené k počítači. 2. Položte na stůl nebo na jiný rovný povrch měkký, čistý ručník nebo látku. Uchopte počítač po stranách a opatrně jej položte obrazovkou nahoru a krytem počítače dolů. 3. Odejměte základnu naklápěcího stojanu monitoru. Viz Výměna základny naklápěcího stojanu monitoru na stránce Odstraňte přední kryt. Viz Odstranění předního krytu na stránce Vyměňte 2,5palcovou úložnou jednotku. Obrázek 28. Vyjmutí rámečku pro 2,5palcovou úložnou jednotku Obrázek 29. Vyjmutí 2,5palcové úložné jednotky 24 V130 20IGM AIO Uživatelská příručka a příručka pro údržbu hardwaru

29 Obrázek 30. Instalace 2,5palcové úložné jednotky Obrázek 31. Instalace rámečku 2,5palcové úložné jednotky 6. Znovu namontujte odejmuté části. Výměnu součástí dokončete podle pokynů v části Dokončení výměny součásti na stránce 49. Výměna desky hlavního vypínače Upozornění: Nepokoušejte se otevřít počítač ani provádět jakékoli opravy, dokud si nepřečtete Přehled důležitých informací o produktu. 1. Sejměte veškerá média z jednotek a vypněte všechna připojená zařízení a počítač. Odpojte všechny napájecí kabely od elektrických zásuvek a všechny kabely připojené k počítači. 2. Položte na stůl nebo na jiný rovný povrch měkký, čistý ručník nebo látku. Uchopte počítač po stranách a opatrně jej položte obrazovkou nahoru a krytem počítače dolů. 3. Odejměte základnu naklápěcího stojanu monitoru. Viz Výměna základny naklápěcího stojanu monitoru na stránce Odstraňte přední kryt. Viz Odstranění předního krytu na stránce 17. Kapitola 4. Výměna hardwaru 25

30 5. Odejměte naklápěcí stojan monitoru. Viz Výměna naklápěcího stojanu monitoru na stránce Odpojte kabel desky hlavního vypínače od desky hlavního vypínače. 7. Vyměňte desku hlavního vypínače. Obrázek 32. Vyjmutí šroubu desky hlavního vypínače Obrázek 33. Vyjmutí desky hlavního vypínače Obrázek 34. Instalace desky hlavního vypínače 26 V130 20IGM AIO Uživatelská příručka a příručka pro údržbu hardwaru

31 Obrázek 35. Instalace šroubu desky hlavního vypínače 8. Připojte kabel k nové desce hlavního vypínače. 9. Znovu namontujte odejmuté části. Výměnu součástí dokončete podle pokynů v části Dokončení výměny součásti na stránce 49. Výměna stínění základní desky Upozornění: Nepokoušejte se otevřít počítač ani provádět jakékoli opravy, dokud si nepřečtete Přehled důležitých informací o produktu. 1. Sejměte veškerá média z jednotek a vypněte všechna připojená zařízení a počítač. Odpojte všechny napájecí kabely od elektrických zásuvek a všechny kabely připojené k počítači. 2. Položte na stůl nebo na jiný rovný povrch měkký, čistý ručník nebo látku. Uchopte počítač po stranách a opatrně jej položte obrazovkou nahoru a krytem počítače dolů. 3. Odejměte základnu naklápěcího stojanu monitoru. Viz Výměna základny naklápěcího stojanu monitoru na stránce Odstraňte přední kryt. Viz Odstranění předního krytu na stránce Odejměte naklápěcí stojan monitoru. Viz Výměna naklápěcího stojanu monitoru na stránce Vyměňte stínění základní desky. Kapitola 4. Výměna hardwaru 27

32 Obrázek 36. Vyjmutí stínění základní desky Obrázek 37. Instalace stínění základní desky 7. Znovu namontujte odejmuté části. Výměnu součástí dokončete podle pokynů v části Dokončení výměny součásti na stránce 49. Výměna vnitřních reproduktorů Upozornění: Nepokoušejte se otevřít počítač ani provádět jakékoli opravy, dokud si nepřečtete Přehled důležitých informací o produktu. 1. Sejměte veškerá média z jednotek a vypněte všechna připojená zařízení a počítač. Odpojte všechny napájecí kabely od elektrických zásuvek a všechny kabely připojené k počítači. 28 V130 20IGM AIO Uživatelská příručka a příručka pro údržbu hardwaru

33 2. Položte na stůl nebo na jiný rovný povrch měkký, čistý ručník nebo látku. Uchopte počítač po stranách a opatrně jej položte obrazovkou nahoru a krytem počítače dolů. 3. Odejměte základnu naklápěcího stojanu monitoru. Viz Výměna základny naklápěcího stojanu monitoru na stránce Odstraňte přední kryt. Viz Odstranění předního krytu na stránce Odejměte naklápěcí stojan monitoru. Viz Výměna naklápěcího stojanu monitoru na stránce Vyjměte stínění základní desky. Viz Výměna stínění základní desky na stránce Odpojte kabel vnitřního reproduktoru od základní desky. 8. Vyměňte vnitřní reproduktory. Obrázek 38. Odstranění vnitřních reproduktorů Obrázek 39. Instalace interních reproduktorů 9. Připojte kabel nového vnitřního reproduktoru k základní desce. 10. Znovu namontujte odejmuté části. Výměnu součástí dokončete podle pokynů v části Dokončení výměny součásti na stránce 49. Výměna knoflíkové baterie Upozornění: Nepokoušejte se otevřít počítač ani provádět jakékoli opravy, dokud si nepřečtete Přehled důležitých informací o produktu. Kapitola 4. Výměna hardwaru 29

34 Počítač obsahuje zvláštní typ paměti, která uchovává datum, čas a nastavení vestavěných funkcí, jako je například přiřazení paralelních konektorů (jejich konfigurace). Knoflíková baterie udržuje tyto údaje aktivní i po vypnutí počítače. Knoflíková baterie normálně během své životnosti nevyžaduje žádné nabíjení nebo údržbu, žádná baterie však nevydrží věčně. Pokud knoflíková baterie selže, dojde ke ztrátě údajů o datu, času a nastavení (včetně hesel). Když zapnete počítač, zobrazí se chybová zpráva. Výměna knoflíkové baterie, 1. Sejměte veškerá média z jednotek a vypněte všechna připojená zařízení a počítač. Odpojte všechny napájecí kabely od elektrických zásuvek a všechny kabely připojené k počítači. 2. Položte na stůl nebo na jiný rovný povrch měkký, čistý ručník nebo látku. Uchopte počítač po stranách a opatrně jej položte obrazovkou nahoru a krytem počítače dolů. 3. Odejměte základnu naklápěcího stojanu monitoru. Viz Výměna základny naklápěcího stojanu monitoru na stránce Odstraňte přední kryt. Viz Odstranění předního krytu na stránce Odejměte naklápěcí stojan monitoru. Viz Výměna naklápěcího stojanu monitoru na stránce Vyjměte stínění základní desky. Viz Výměna stínění základní desky na stránce Vyměňte knoflíkovou baterii. Obrázek 40. Vyjmutí knoflíkové baterie 30 V130 20IGM AIO Uživatelská příručka a příručka pro údržbu hardwaru

35 Obrázek 41. Vyjmutí knoflíkové baterie Obrázek 42. Vložení knoflíkové baterie. Kapitola 4. Výměna hardwaru 31

36 Obrázek 43. Vložení knoflíkové baterie. 8. Znovu namontujte odejmuté části. Výměnu součástí dokončete podle pokynů v části Dokončení výměny součásti na stránce 49. Chcete-li se zbavit knoflíkové baterie, přečtěte si poznámku k lithiové knoflíkové baterii v bezpečnostních pokynech a informacích o záruce. Výměna úložné jednotky M.2 Upozornění: Nepokoušejte se otevřít počítač ani provádět jakékoli opravy, dokud si nepřečtete Přehled důležitých informací o produktu. 1. Sejměte veškerá média z jednotek a vypněte všechna připojená zařízení a počítač. Odpojte všechny napájecí kabely od elektrických zásuvek a všechny kabely připojené k počítači. 2. Položte na stůl nebo na jiný rovný povrch měkký, čistý ručník nebo látku. Uchopte počítač po stranách a opatrně jej položte obrazovkou nahoru a krytem počítače dolů. 3. Odejměte základnu naklápěcího stojanu monitoru. Viz Výměna základny naklápěcího stojanu monitoru na stránce Odstraňte přední kryt. Viz Odstranění předního krytu na stránce Odejměte naklápěcí stojan monitoru. Viz Výměna naklápěcího stojanu monitoru na stránce Vyjměte stínění základní desky. Viz Výměna stínění základní desky na stránce Vyměňte úložnou jednotku M V130 20IGM AIO Uživatelská příručka a příručka pro údržbu hardwaru

37 Obrázek 44. Vyjmutí šroubu úložné jednotky M.2 Obrázek 45. Vyjmutí úložné jednotky M.2 Obrázek 46. Instalace úložné jednotky M.2 Kapitola 4. Výměna hardwaru 33

38 Obrázek 47. Instalace šroubu úložné jednotky M.2 8. Znovu namontujte odejmuté části. Výměnu součástí dokončete podle pokynů v části Dokončení výměny součásti na stránce 49. Výměna paměťového modulu Upozornění: Nepokoušejte se otevřít počítač ani provádět jakékoli opravy, dokud si nepřečtete Přehled důležitých informací o produktu. Pokud počítač podporuje jeden paměťový modul, vložte jej do slotu DIMM 1. Pokud počítač podporuje dva paměťové moduly, vložte nejprve jeden z nich do slotu DIMM 1 a poté druhý do slotu DIMM Sejměte veškerá média z jednotek a vypněte všechna připojená zařízení a počítač. Odpojte všechny napájecí kabely od elektrických zásuvek a všechny kabely připojené k počítači. 2. Položte na stůl nebo na jiný rovný povrch měkký, čistý ručník nebo látku. Uchopte počítač po stranách a opatrně jej položte obrazovkou nahoru a krytem počítače dolů. 3. Odejměte základnu naklápěcího stojanu monitoru. Viz Výměna základny naklápěcího stojanu monitoru na stránce Odstraňte přední kryt. Viz Odstranění předního krytu na stránce Odejměte naklápěcí stojan monitoru. Viz Výměna naklápěcího stojanu monitoru na stránce Vyjměte stínění základní desky. Viz Výměna stínění základní desky na stránce Vyměňte paměťový modul. Obrázek 48. Odstranění paměťového modulu 34 V130 20IGM AIO Uživatelská příručka a příručka pro údržbu hardwaru

39 Obrázek 49. Odstranění paměťového modulu Obrázek 50. Instalace paměťového modulu Obrázek 51. Instalace paměťového modulu 8. Znovu namontujte odejmuté části. Výměnu součástí dokončete podle pokynů v části Dokončení výměny součásti na stránce 49. Výměna karty Wi-Fi Upozornění: Nepokoušejte se otevřít počítač ani provádět jakékoli opravy, dokud si nepřečtete Přehled důležitých informací o produktu. 1. Sejměte veškerá média z jednotek a vypněte všechna připojená zařízení a počítač. Odpojte všechny napájecí kabely od elektrických zásuvek a všechny kabely připojené k počítači. 2. Položte na stůl nebo na jiný rovný povrch měkký, čistý ručník nebo látku. Uchopte počítač po stranách a opatrně jej položte obrazovkou nahoru a krytem počítače dolů. 3. Odejměte základnu naklápěcího stojanu monitoru. Viz Výměna základny naklápěcího stojanu monitoru na stránce 17. Kapitola 4. Výměna hardwaru 35

40 4. Odstraňte přední kryt. Viz Odstranění předního krytu na stránce Odejměte naklápěcí stojan monitoru. Viz Výměna naklápěcího stojanu monitoru na stránce Vyjměte stínění základní desky. Viz Výměna stínění základní desky na stránce Vyměňte kartu Wi-Fi. Typ 1 Obrázek 52. Sejmutí stínění karty Wi-Fi Obrázek 53. Odpojení antén Obrázek 54. Vyjmutí karty Wi-Fi 36 V130 20IGM AIO Uživatelská příručka a příručka pro údržbu hardwaru

41 Obrázek 55. Instalace karty Wi-Fi Obrázek 56. Zapojení antén Obrázek 57. Instalace stínění karty Wi-Fi Typ 2 Kapitola 4. Výměna hardwaru 37

42 Obrázek 58. Sejmutí stínění karty Wi-Fi Obrázek 59. Odpojení antén Obrázek 60. Vyjmutí karty Wi-Fi Obrázek 61. Instalace karty Wi-Fi 38 V130 20IGM AIO Uživatelská příručka a příručka pro údržbu hardwaru

43 Obrázek 62. Zapojení antén Obrázek 63. Instalace stínění karty Wi-Fi 8. Znovu namontujte odejmuté části. Výměnu součástí dokončete podle pokynů v části Dokončení výměny součásti na stránce 49. Výměna základní desky a chladiče Upozornění: Nepokoušejte se otevřít počítač ani provádět jakékoli opravy, dokud si nepřečtete Přehled důležitých informací o produktu. 1. Sejměte veškerá média z jednotek a vypněte všechna připojená zařízení a počítač. Odpojte všechny napájecí kabely od elektrických zásuvek a všechny kabely připojené k počítači. 2. Položte na stůl nebo na jiný rovný povrch měkký, čistý ručník nebo látku. Uchopte počítač po stranách a opatrně jej položte obrazovkou nahoru a krytem počítače dolů. 3. Odejměte základnu naklápěcího stojanu monitoru. Viz Výměna základny naklápěcího stojanu monitoru na stránce Odstraňte přední kryt. Viz Odstranění předního krytu na stránce Odejměte naklápěcí stojan monitoru. Viz Výměna naklápěcího stojanu monitoru na stránce Vyjměte stínění základní desky. Viz Výměna stínění základní desky na stránce Vyjměte úložnou jednotku M.2. Viz Výměna úložné jednotky M.2 na stránce Vyjměte paměťový modul. Viz Výměna paměťového modulu na stránce Vyjměte kartu Wi-Fi. Viz Výměna karty Wi-Fi na stránce Zaznamenejte si vedení kabelů a jejich připojení. Poté všechny kabely od základní desky odpojte. Viz Základní deska na stránce Vyměňte základní desku a chladič. Poznámky: Kapitola 4. Výměna hardwaru 39

44 Čísla na obrázku označují umístění šroubů a nijak se netýkají pořadí při jejich odejímání či opětovné montáži. Základní desku držte opatrně za kraje. Obrázek 64. Vyjmutí základní desky a chladiče 12. Vyměňte chladič. 40 V130 20IGM AIO Uživatelská příručka a příručka pro údržbu hardwaru

45 Obrázek 65. Odstranění chladiče Obrázek 66. Instalace chladiče 13. Nainstalujte základní desku a chladič. Kapitola 4. Výměna hardwaru 41

46 Obrázek 67. Instalace základní desky a chladiče 14. Znovu namontujte odejmuté části. Výměnu součástí dokončete podle pokynů v části Dokončení výměny součásti na stránce 49. Výměna držáku základní desky Upozornění: Nepokoušejte se otevřít počítač ani provádět jakékoli opravy, dokud si nepřečtete Přehled důležitých informací o produktu. 1. Sejměte veškerá média z jednotek a vypněte všechna připojená zařízení a počítač. Odpojte všechny napájecí kabely od elektrických zásuvek a všechny kabely připojené k počítači. 2. Položte na stůl nebo na jiný rovný povrch měkký, čistý ručník nebo látku. Uchopte počítač po stranách a opatrně jej položte obrazovkou nahoru a krytem počítače dolů. 3. Odejměte základnu naklápěcího stojanu monitoru. Viz Výměna základny naklápěcího stojanu monitoru na stránce Odstraňte přední kryt. Viz Odstranění předního krytu na stránce Odejměte naklápěcí stojan monitoru. Viz Výměna naklápěcího stojanu monitoru na stránce Vyjměte stínění základní desky. Viz Výměna stínění základní desky na stránce Vyjměte úložnou jednotku M.2. Viz Výměna úložné jednotky M.2 na stránce Vyjměte paměťový modul. Viz Výměna paměťového modulu na stránce Vyjměte kartu Wi-Fi. Viz Výměna karty Wi-Fi na stránce Vyměňte základní desku a chladič. Viz Výměna základní desky a chladiče na stránce Vyměňte držák základní desky. 42 V130 20IGM AIO Uživatelská příručka a příručka pro údržbu hardwaru

47 Obrázek 68. Demontáž držáku základní desky Obrázek 69. Instalace držáku základní desky 12. Znovu namontujte odejmuté části. Výměnu součástí dokončete podle pokynů v části Dokončení výměny součásti na stránce 49. Výměna držáku stojanu počítače Upozornění: Nepokoušejte se otevřít počítač ani provádět jakékoli opravy, dokud si nepřečtete Přehled důležitých informací o produktu. 1. Sejměte veškerá média z jednotek a vypněte všechna připojená zařízení a počítač. Odpojte všechny napájecí kabely od elektrických zásuvek a všechny kabely připojené k počítači. 2. Položte na stůl nebo na jiný rovný povrch měkký, čistý ručník nebo látku. Uchopte počítač po stranách a opatrně jej položte obrazovkou nahoru a krytem počítače dolů. 3. Odejměte základnu naklápěcího stojanu monitoru. Viz Výměna základny naklápěcího stojanu monitoru na stránce Odstraňte přední kryt. Viz Odstranění předního krytu na stránce Odejměte naklápěcí stojan monitoru. Viz Výměna naklápěcího stojanu monitoru na stránce Vyjměte stínění základní desky. Viz Výměna stínění základní desky na stránce Vyjměte úložnou jednotku M.2. Viz Výměna úložné jednotky M.2 na stránce Vyjměte paměťový modul. Viz Výměna paměťového modulu na stránce 34. Kapitola 4. Výměna hardwaru 43

48 9. Vyjměte kartu Wi-Fi. Viz Výměna karty Wi-Fi na stránce Vyměňte základní desku a chladič. Viz Výměna základní desky a chladiče na stránce Vyměňte držák stojanu počítače. Obrázek 70. Odstranění držáku stojanu počítače Obrázek 71. Instalace držáku stojanu počítače 12. Znovu namontujte odejmuté části. Výměnu součástí dokončete podle pokynů v části Dokončení výměny součásti na stránce 49. Výměna antén Wi-Fi Upozornění: Nepokoušejte se otevřít počítač ani provádět jakékoli opravy, dokud si nepřečtete Přehled důležitých informací o produktu. 44 V130 20IGM AIO Uživatelská příručka a příručka pro údržbu hardwaru

49 1. Sejměte veškerá média z jednotek a vypněte všechna připojená zařízení a počítač. Odpojte všechny napájecí kabely od elektrických zásuvek a všechny kabely připojené k počítači. 2. Položte na stůl nebo na jiný rovný povrch měkký, čistý ručník nebo látku. Uchopte počítač po stranách a opatrně jej položte obrazovkou nahoru a krytem počítače dolů. 3. Odejměte základnu naklápěcího stojanu monitoru. Viz Výměna základny naklápěcího stojanu monitoru na stránce Odstraňte přední kryt. Viz Odstranění předního krytu na stránce Odejměte naklápěcí stojan monitoru. Viz Výměna naklápěcího stojanu monitoru na stránce Vyjměte stínění základní desky. Viz Výměna stínění základní desky na stránce Sejměte stínění karty Wi-Fi. Viz Výměna karty Wi-Fi na stránce Odpojte kabely antény od karty Wi-Fi. 9. Vyměňte antény Wi-Fi. Obrázek 72. Demontáž antén Wi-Fi Obrázek 73. Sejmutí papíru, který chrání lepicí plošky přední antény Kapitola 4. Výměna hardwaru 45

50 Obrázek 74. Instalace antén Wi-Fi 10. Znovu namontujte odejmuté části. Výměnu součástí dokončete podle pokynů v části Dokončení výměny součásti na stránce 49. Výměna integrované kamery Upozornění: Nepokoušejte se otevřít počítač ani provádět jakékoli opravy, dokud si nepřečtete Přehled důležitých informací o produktu. 1. Sejměte veškerá média z jednotek a vypněte všechna připojená zařízení a počítač. Odpojte všechny napájecí kabely od elektrických zásuvek a všechny kabely připojené k počítači. 2. Položte na stůl nebo na jiný rovný povrch měkký, čistý ručník nebo látku. Uchopte počítač po stranách a opatrně jej položte obrazovkou nahoru a krytem počítače dolů. 3. Odejměte základnu naklápěcího stojanu monitoru. Viz Výměna základny naklápěcího stojanu monitoru na stránce Odstraňte přední kryt. Viz Odstranění předního krytu na stránce Vyměňte integrovanou kameru. Obrázek 75. Odstranění integrované kamery 46 V130 20IGM AIO Uživatelská příručka a příručka pro údržbu hardwaru

51 Obrázek 76. Instalace integrované kamery 6. Znovu namontujte odejmuté části. Výměnu součástí dokončete podle pokynů v části Dokončení výměny součásti na stránce 49. Výměna panelu LCD Upozornění: Nepokoušejte se otevřít počítač ani provádět jakékoli opravy, dokud si nepřečtete Přehled důležitých informací o produktu. 1. Sejměte veškerá média z jednotek a vypněte všechna připojená zařízení a počítač. Odpojte všechny napájecí kabely od elektrických zásuvek a všechny kabely připojené k počítači. 2. Položte na stůl nebo na jiný rovný povrch měkký, čistý ručník nebo látku. Uchopte počítač po stranách a opatrně jej položte obrazovkou nahoru a krytem počítače dolů. 3. Odejměte základnu naklápěcího stojanu monitoru. Viz Výměna základny naklápěcího stojanu monitoru na stránce Odstraňte přední kryt. Viz Odstranění předního krytu na stránce Vyjměte integrovanou kameru. Viz Výměna integrované kamery na stránce Vyměňte LCD panel. Kapitola 4. Výměna hardwaru 47

52 Obrázek 77. Odejmutí LCD panelu Obrázek 78. Odejmutí LCD panelu 48 V130 20IGM AIO Uživatelská příručka a příručka pro údržbu hardwaru

53 Obrázek 79. Instalace LCD panelu Obrázek 80. Instalace LCD panelu 7. Znovu namontujte odejmuté části. Výměnu součástí dokončete podle pokynů v části Dokončení výměny součásti na stránce 49. Dokončení výměny součásti Po dokončení všech instalací a výměn součástí nasaďte přední kryt počítače a připojte kabely. Kapitola 4. Výměna hardwaru 49

54 Přední kryt počítače uzavřete a kabely připojíte k počítači takto: 1. Dbejte na to, aby všechny komponenty byly správně namontovány a aby v počítači nezůstalo žádné nářadí ani šroubky. 2. Před nasazením předního krytu se ujistěte, zda jsou kabely správně vedené. Kabely by se neměly dotýkat závěsů a stran počítačové skříně, aby nepřekážely při instalaci předního krytu počítače. 3. Vraťte zpět přední kryt. Obrázek 81. Opětovná montáž předního krytu Obrázek 82. Opětovná montáž předního krytu 4. Postavte počítač. 5. Pokud je počítač vybaven nějakým zámkem, zamkněte jej. 6. Znovu připojte externí datové a napájecí kabely k příslušným konektorům v počítači. 50 V130 20IGM AIO Uživatelská příručka a příručka pro údržbu hardwaru

55 Dodatek A. Upozornění Společnost Lenovo nemusí ve všech zemích nabízet produkty, služby a funkce popsané v tomto dokumentu. Informace o produktech a službách, které jsou momentálně ve Vaší zemi dostupné, můžete získat od zástupce společnosti Lenovo pro Vaši oblast. Žádný z odkazů na produkty, programové vybavení nebo služby společnosti Lenovo neznamená, ani z něj nelze vyvozovat, že smí být použit pouze uvedený produkt, program nebo služba společnosti Lenovo. Použít lze jakýkoli funkčně ekvivalentní produkt, program či službu neporušující práva Lenovo k duševnímu vlastnictví. Za vyhodnocení a ověření činnosti libovolného produktu, programu či služby jiného výrobce než Lenovo však odpovídá uživatel. Společnost Lenovo může mít patenty nebo podané žádosti o patent, které zahrnují předmět tohoto dokumentu. Vlastnictví tohoto dokumentu Vám nedává žádná práva k těmto patentům. Písemné dotazy ohledně licencí můžete zaslat na adresu: Lenovo (United States), Inc Think Place - Building One Morrisville, NC U.S.A. Attention: Lenovo Director of Licensing LENOVO TUTO PUBLIKACI POSKYTUJE TAK, JAK JE, BEZ JAKÝCHKOLIV ZÁRUK, VYJÁDŘENÝCH VÝSLOVNĚ NEBO VYPLÝVAJÍCÍCH Z OKOLNOSTÍ, VČETNĚ, A TO ZEJMÉNA, ZÁRUK NEPORUŠENÍ PRÁV TŘETÍCH STRAN, PRODEJNOSTI NEBO VHODNOSTI PRO URČITÝ ÚČEL. Právní řády některých zemí nepřipouštějí vyloučení záruk vyjádřených výslovně nebo vyplývajících z okolností v určitých transakcích, a proto se na Vás výše uvedené omezení nemusí vztahovat. Tato publikace může obsahovat technické nepřesnosti nebo typografické chyby. Informace zde uvedené jsou pravidelně aktualizovány a v nových vydáních této publikace již budou tyto změny zahrnuty. Společnost Lenovo má právo kdykoliv bez upozornění zdokonalovat nebo měnit produkty a programy popsané v této publikaci. Produkty popsané v tomto dokumentu nejsou určeny pro použití v implantátech nebo jiných aplikacích pro podporu života, kde by selhání mohlo způsobit úraz nebo usmrcení osob. Údaje obsažené v tomto dokumentu neovlivňují a nemění specifikace produktů Lenovo nebo záruky, které jsou k nim poskytovány. Nic v tomto dokumentu nepředstavuje vyjádřené ani odvozené licence nebo odškodnění podle práv na duševní vlastnictví společnosti Lenovo nebo třetích stran. Všechny informace v tomto dokumentu byly získány ve specifických prostředích a jsou uváděny jako příklady. Výsledky získané v jiných prostředích se mohou lišit. Společnost Lenovo může používat nebo distribuovat libovolné informace, které jí poskytnete, podle vlastního uvážení, aniž by jí tím vznikl jakýkoli závazek vůči Vám. Jakékoliv odkazy v této publikaci na webové stránky jiných společností než Lenovo jsou poskytovány pouze pro pohodlí uživatele a nemohou být žádným způsobem vykládány jako doporučení těchto webových stránek. Materiály obsažené na těchto webových stránkách nejsou součástí materiálů tohoto produktu Lenovo a mohou být používány pouze na Vaše vlastní riziko. Veškeré údaje o výkonu, které jsou na v tomto dokumentu uvedeny, byly stanoveny v řízeném prostředí. Výsledky získané v jiném operačním prostředí se proto mohou výrazně lišit. Některá měření mohla být prováděna v systémech na úrovni vývoje a v těchto případech nelze zaručit, že tato měření budou stejná ve všeobecně dostupných systémech. Kromě toho mohla být některá měření Dodatek A. Upozornění 51

56 odhadnuta prostřednictvím extrapolace. Skutečné výsledky se mohou lišit. Uživatelé tohoto dokumentu by si měli ověřit použitelnost dat pro svoje specifické prostředí. 52 V130 20IGM AIO Uživatelská příručka a příručka pro údržbu hardwaru

57 Dodatek B. Ochranné známky Následující termíny jsou ochrannými známkami Lenovo v USA a případně v dalších jiných zemích: Lenovo Logo Lenovo DisplayPort a Mini DisplayPort jsou ochranné známky sdružení Video Electronics Standards Association. Názvy HDMI a HDMI High-Definition Multimedia Interface jsou ochranné známky nebo registrované ochranné známky společnosti HDMI Lincensing LLC ve Spojených státech a případně v dalších jiných zemích. Další názvy společností, produktů nebo služeb mohou být ochranné známky nebo servisní známky jiných stran. Dodatek B. Ochranné známky 53
