1

2 MASARYKOVA UNIVERZITA LÉKAŘSKÁ FAKULTA Členění brýlových čoček podle parametrů ovlivňujících jejich vlastnosti Bakalářská práce Vedoucí bakalářské práce: Mgr. Petr Veselý, DiS., Ph.D. Autor: Ladislava Fialová Optika a optometrie Brno, duben 2014

3 Anotace: Bakalářská práce Členění brýlových čoček podle parametrů ovlivňujících jejich vlastnosti se skládá z pěti kapitol, úvodu a závěru. Ze začátku práce pojednává o minerálních a organických materiálech, z nichž jsou brýlové čočky vyrobeny a o jejich fyzikálních a chemických vlastnostech. Práce se dále zabývá rozdělením brýlových čoček dle optického účinku. Část práce se věnuje popisu jednotlivých funkcí povrchových úprav. Pátá hlavní kapitola bakalářské práce přináší přehled a popis povrchových úprav a produktů vybraných optických firem na současném trhu. Annotation: The bachelor thesis Division of spectacle lenses according to the parameters influencing their properties consists of five chapters, an introduction and a conclusion. At the beginning the thesis deals with mineral and organic materials of which spectacle lenses are made and with their physical and chemical properties. The thesis also deals with division of lenses by according to the optical effect. Part of the thesis is devoted to the description of each function surface treatments. Fifth main chapter of the bachelor thesis provides outline and description of surface treatments, of products selected optical companies on the actual market. Klíčová slova: Minerální materiály, organické materiály, Abbeovo číslo, index lomu, vysokoindexové brýlové čočky, povrchové úpravy, fototropní brýlové čočky, bifokální čočky, progresivní čočky. Key words: Glass materials, plastic materials, Abbe number, refractive index, high-index spectacle lenses, surface treatments, transitions spectacle lenses, bifocal lenses, progressive lenses.

4 Prohlašuji, že jsem svou bakalářskou práci vypracovala samostatně. Veškeré literární prameny a informace, které jsem v práci použila, jsou uvedeny v seznamu použité literatury. Souhlasím, aby práce byla uložena v knihovně lékařské fakulty a zpřístupněna ke studijním účelům. V Brně dne

5 Poděkování Zde bych chtěla poděkovat panu Mgr. Petru Veselému, Dis., Ph.D., vedoucímu mé bakalářské práce, za poskytnuté cenné rady a připomínky. Dále bych chtěla poděkovat panu Mgr. Petru Vrubelovi ze společnosti Optika Čivice s.r.o. a panu Aleši Mejdrechovi ze společnosti Carl Zeiss za poskytnutí materiálů k bakalářské práci.

6 Obsah Úvod Rozdělení brýlových čoček podle materiálů Anorganické (minerální) brýlové čočky Sklo Korunové sklo Flintové sklo Minerální fototropní materiály Organické (plastové) brýlové čočky Termosety Termoplasty Trivex Organické fototropní materiály Polarizační a fotopolarizační materiály Fyzikální a chemické vlastnosti brýlových čoček Fyzikální optické vlastnosti Index lomu Disperze Reflexe, Transmise, Absorpce Fyzikální mechanické vlastnosti Měrná hmotnost Tvrdost Pevnost Elasticita Chemické vlastnosti Rozdělení brýlových čoček dle optických účinků Monofokální (unifokální) čočky Sférické čočky Asférické čočky Tórické čočky Atórické čočky Víceohniskové čočky Bifokální brýlové čočky Trifokální brýlové čočky Progresivní brýlové čočky Speciální brýlové čočky Prizmatické brýlové čočky Lentikulární brýlové čočky Povrchové úpravy Tenké vrstvy Antireflexní vrstvy Reflexní vrstvy Hydrofobní vrstvy Absorpční vrstvy Tvrzené (otěruvzdorné) vrstvy Zušlechťující hmoty Tvrzení Barvení UV filtry Tenčení... 32

7 5. Přehled brýlových čoček na současném trhu dle parametrů Minerální brýlové čočky Povrchové úpravy minerálních brýlových čoček Jednoohniskové minerální čočky Bifokální minerální čočky Progresivní minerální čočky Stručné zhodnocení sortimentu v oblasti minerálních čoček Plastové brýlové čočky Povrchové úpravy plastových brýlových čoček Jednoohniskové plastové čočky Bifokální plastové čočky Progresivní plastové čočky Stručné zhodnocení sortimentu v oblasti plastových čoček Závěr Použitá literatura Seznam tabulek Seznam obrázků Seznam vzorců Seznam zkratek... 85

8 Úvod Brýlové čočky jsou stále nejrozšířenějším prostředkem korekce refrakční vady. V průběhu své existence brýle prodělaly zásadní změny v kvalitě optického zobrazování. Tyto změny nejen v kvalitě zobrazování neustále pokračují vlivem zvyšujících se nároků, které jsou na zrak kladeny. Výrobci brýlových čoček se každým rokem snaží vyvíjet co nejkvalitnější materiály tak, aby uspokojili požadavky a nároky na vidění uživatelů. Na současném optickém trhu vystupuje mnoho optických firem, které umožňují uživateli si vybrat z bohaté nabídky produktů. Tato bakalářská práce se zabývá členěním brýlových čoček podle jednotlivých parametrů. Samotná práce je rozdělena do pěti kapitol. Úvodní čtyři kapitoly se zabývají popisem parametrů, které ovlivňují výsledné vlastnosti korekčních brýlových členů. Úkolem těchto kapitol je vytvořit určitý teoretický základ, který by měl znát každý optometrista při své praxi v optice. Stěžejní částí bakalářské práce je závěrečná kapitola, jejímž cílem je zmapování současných produktů vybraných optických firem

9 1. Rozdělení brýlových čoček podle materiálů Brýlové čočky se vyrábějí z anorganického a organického materiálu. Prvořadým předpokladem materiálu, ze kterého jsou čočky vyráběny, je jejich dokonalá optická čistota. [2] 1.1. Anorganické (minerální) brýlové čočky Minerální brýlové čočky jsou vyrobeny z optického skla. Na tento materiál jsou kladeny vysoké požadavky dokonalé čistoty, průhlednosti, izotropie a homogenity hmoty s co nejnižší disperzí. Výroba optického skla se rozvíjela v Německu v jenských sklárnách na přelomu 19. a 20. století zásluhou O. Schotta, E. Abbeho a K. Zeisse. [2, 8, 10] Sklo Sklo je amorfní, tvrdý, křehký a špatně vodivý materiál, který praská, když je vystaven náhlým změnám teploty. Sklo vzniká relativně rychlým ztuhnutím taveniny sklářského kmene, při němž částice za vzrůstající viskozity nestačí zaujmout pozice pravidelné krystalové mřížky. Sklo nemá pevný bod tání a zahříváním se jeho viskozita snižuje [8, 10, 16]. Sklářský kmen obsahuje 70 % sklovotvorných oxidů, 20 % tavidel, stabilizátory, odbarvovače, barviva a další přísady. [16] Ztuhlá tavenina sklovotvorných oxidů je základem skla [2]. Ke sklovotvorným oxidům řadíme oxid křemičitý ( SiO ), oxid boritý ( B O ) a oxid fosforečný ( P O ). [22] Tavidla snižují příliš vysokou teplotu tavení oxidu křemičitého (1800 C). K vytavení vystačí teplota asi 1400 až 1600 C [8]. K tavidlům řadíme uhličitan sodný ( Na CO ) a 2 3 uhličitan draselný ( K CO ). [22] 2 3 Stabilizátory zajišťují vysokou chemickou stálost, mechanickou odolnost, tvrdost a ovlivňují výsledné optické vlastnosti skla [2, 16]. Ke stabilizátorům patří oxid vápenatý (CaO), oxid hlinitý ( Al O ), oxid zinečnatý (ZnO) a oxid hořečnatý (MgO). [22] 2 3 Odbarvovače slouží k odstranění nežádoucího železa ze skloviny, například oxid manganičitý, oxid niklitý. Čeřiva se přidávají do sklářského kmene za účelem odstranění bublin a plynů z taveniny (např. dusičnan sodný). [10, 22]

10 Pečlivým výběrem a poměrem mísení jednotlivých surovin vznikly různé druhy optických skel, které se dále dělí do skupin dle podobného složení a optických vlastností. Optická skla můžeme dělit na korunová a flintová [2]. Označení optických skel je odvozeno od německých názvů produktů jenské sklárny Schott. Počáteční písmena jsou zkratkou německého názvu určité skupiny skel, například Kron K (korunové), Flint F (flintové), Schwerflint SF (těžké flintové), Leichtflint LF (lehké flintové). Následující číslo je pořadovým číslem typu druhu skla, které se od ostatních skel ve skupině liší poměrem složení. [2, 8] Korunové sklo Termín korunové sklo pochází z tvaru foukaných skleněných desek, které byly vyráběny v Anglii. Korunové (draselno-vápenaté) sklo má hodnotu Abbeova čísla ( d než 55. Jedná se o nízkoindexová skla. Běžné korunové sklo má index lomu ( n d složeno z SiO, B, Na O, CaO, ZnO, K O. [2, 22, 23] O 3 ) vyšší ) 1,523 a je Druh skla + zkratka Korunové fluorosilikátové FK3 Korunové borosilikátové BK7 Korunové K7 Korunové barnaté BaK2 Těžké korunové SK2 n d d 1,464 65,8 1,516 64,1 1,511 60,4 1,540 59,7 1,607 56,7 Tab. 1: Druhy korunového skla. [24] Flintové sklo Název flintové sklo je odvozen z dřívější výrobní metody, která využívala čistý a světlý křemen (flintstone-quartz) [23]. Flintové (draselno-olovnaté) sklo má hodnotu Abbeova čísla nižší než 55. Jedná se o vysokoindexová skla [22]. Flintové sklo je tvořeno ze SiO, Na O, 2 2 K 2 O, PbO. [2]

11 Druh skla + zkratka Lehké barnaté flintové BaLF4 Flintové barnaté BaF4 Lehké flintové LF5 Flintové F2 Těžké flintové SF2 Těžké barnaté flintové BaSF1 n d d 1,580 53,9 1,606 43,7 1,581 40,9 1,620 36,4 1,648 33,9 1,652 45,0 Tab. 2: Druhy flintového skla. [24] Pro zvýšení indexu lomu se do skloviny přidávají oxidy titanu, oxidy lanthanu či oxidy niobia. Tyto materiály umožňují vyrábět brýlové čočky, u kterých můžeme očekávat snížení váhy a celkového objemu. Vysokoindexové čočky ze skla se vyrábějí až do hodnoty indexu lomu 1,9. [2, 22] Příkladem vysokoindexového materiálu je lanthanové korunové sklo (LaK34) s indexem lomu 1,729 a Abbeovým číslem 54,5 či těžké lanthanové flintové sklo (LaSF41) s indexem lomu 1,835 a Abbeovým číslem 43,1. [24] Minerální fototropní materiály Fototropní čočky se adaptují automaticky na proměnlivé světelné podmínky, zaručují tak optimální ochranu proti oslnění i před UV zářením [25]. Tyto čočky zajišťují sluneční i korekční účinek. Fototropní materiály reagují na intenzitu slunečního záření tím, že modifikují svoji absorpci. Dopadem krátkovlnného a ultrafialového záření fototropní čočky tmavnou a při běžné teplotě blednou. Velikost absorpce je určena poměrem mezi aktivními fotosenzitivními molekulami a molekulami deaktivovanými teplem. [10, 22] Skleněné fototropní čočky se vyrábějí přidáním halogenidů stříbra (fototropní látky) do taveniny borosilikátového skla. Po ochlazení sklo ještě není fototropní. Pro dosažení fototropních vlastností je nutné tepelné zpracování při teplotě 600 C po dobu jedné až několika hodin [25]. Ve skle jsou poté rovnoměrně rozloženy shluky mikrokrystalků halogenidů stříbra. Rozměry mikrokrystalků musí být dodrženy v rozmezí 5-20 nm, aby sklo

12 bylo průhledné a fotosenzitivní [10]. Princip fotochemické reakce spočívá v uvolnění elektronů z iontů halogenového prvku vlivem dopadajícího záření. Volný elektron se naváže na iont stříbra. Vzniknou tak neutrální atomy Cl, Br a Ag. Atomy stříbra absorbují procházející světlo a čočky tmavnou. Když ozáření materiálu skončí, uvolní se elektron z atomu stříbra a vrací se zpět do původního stavu za vzniku AgCl. Čočky postupně blednou. Rovnice vratné fotochemické reakce zní [8]: Vzorec 1: AgCl Ag + Cl Podmínky vratnosti reakce jsou: Ag a Cl ( Br ) nesmí reagovat s okolními látkami. Ag a Cl se nesmí navzájem slučovat (růst krystalů). Cl nesmí vyprchávat. Průběh reakce závisí na složení skla, koncentraci a druhu halogenidů, na druhu a koncentraci senzibilizátoru (snadno uvolňují elektrony), způsobu tepelného zpracování, okolní teplotě a intenzitě elektromagnetického záření. [8, 10, 14, 22] Nevýhodou těchto čoček je proces tmavnutí, je mnohem rychlejší než proces blednutí. U minerálních čoček o nestejné tloušťce je rozdílný odstín barvy v různých místech čočky (okraj, střed). Klasické fototropní čočky nejsou vhodné pro řidiče při vjezdu do tunelu. Fotochromatická reakce materiálu (blednutí) je pomalá a čočky propouští nedostatečně světlo. Další nevýhodou je vliv okolní teploty, kdy v teplém prostředí jsou skla málo zabarvená a v chladném prostředí zase skla intenzivněji ztmavnou i při zamračeném počasí. [8, 22] Fotoropní minerální skla se opakováním fotochemických reakcí neunaví. [17] 1.2. Organické (plastové) brýlové čočky Organické sklo je amorfní, plně syntetický plastový materiál ve skelném stavu. Rysem výrobního procesu je kombinace mnoha molekul za vysoké teploty, která vytváří v chemické reakci dlouhé řetězce molekul (polymery). [26] Plastový materiál určený pro výrobu brýlových čoček můžeme dělit do dvou skupin [27]: Termosety (Reaktoplasty) Termoplasty

13 Termosety V případě termosetů mluvíme o materiálech, které obsahují příčné můstky. Jedná se o polymery s prostorově síťovanými řetězci. Více vazeb zajišťuje větší pevnost a horší rozpustnost při zahřátí, proto tento materiál působením tepla tvrdne a nelze ho tvarovat. Příkladem termosetů je CR39. [15, 27] Pryskyřice CR39 Byla objevena chemiky firmy PPG Industries Columbia Southern Chemical Company, která zkoumala vývoj netermoplastického materiálu. Projekt byl nazván Columbia Resinos (Kolumbijské pryskyřice). Z názvu tohoto projektu je odvozen i samotný název CR39, kde číslo 39 označuje nejúspěšnější výrobní sérii. Zkratka CR39 je obchodní označení monomeru allyldiglykolkarbonátu. Patří mezi allylové estery. [28, 29] CR 39 je materiál odolný proti rozbití, žloutnutí UV zářením, odolný vůči účinkům rozpouštědel (aceton, toluen) a vůči kyselinám a zásadám. Tento materiál má nízký index lomu (n = 1,498) a nízkou disperzi (Abbeovo číslo 58 ). Je o polovinu lehčí než minerální sklo a jeho hustota materiálu činí 1,32 g cm 3. Má vysokou propustnost pro světlo a chrání před UVA i UVB zářením (UV absorpce do 340 nm). [2, 15, 29] Termoplasty Jedná se o polymery s lineárními a rozvětvenými řetězci. Termoplastický materiál působením tepla měkne a lze ho tvarovat, protože vláknité a rovnoběžně uložené makromolekuly se vůči sobě mohou posunovat. Následným ochlazením materiál ztuhne. Děj je možné opakovat u tohoto materiálu bez změn jeho chemické podstaty. Mezi termoplasty řadíme polykarbonát a polymetylmetakrylát (PMMA). [8, 27] Polykarbonát V roce 1978 byly z polykarbonátu vyrobeny první čočky firmou Gentex Corporation (dnes je firma součástí koncernu Essilor) vstřikováním roztaveného granulového materiálu do kovových forem [2, 15]. Pro optický trh je výrobce firma Bayer, která ho vyrábí z makrolonu (bisfenol-a polykarbonát). Polykarbonát vzniká polykondenzací [15]

14 Polykarbonát je méně odolný proti poškrábání a není tak chemicky odolný vůči lepidlům, rozpouštědlům (aceton). Jedná se o materiál se středním indexem lomu n = 1,586, s nízkou hustotou 1,20 g cm 3 a s vysokou absorpcí UV záření do 385 nm. Materiál má vyšší disperzi (Abbeovo číslo je 32). Polykarbonát je sice měkčí, ale podstatně houževnatější a odolnější vůči nárazu než materiál CR39. Pro tuto odolnost vůči nárazům je používán pro výrobu sportovních a bezpečnostních brýlí. Je rovněž vysoce odolný proti teplotě. Polykarbonát se problematicky barví. [2, 15, 30] Polymetylmetakrylát PMMA vzniká polymerací metylesteru kyseliny metakrylové. Vyrábí se tak, že ještě kapalný polymer se nalije do formy, kde proběhne polymerace. Následně vzniklé desky se opracovávají třískovým obráběním. Polymetylmetakrylát má nízký index lomu n = 1,492, nízkou disperzi ( 57, 8 ) a malou měrnou hmotnost 1,17-1,20 g cm 3. Tento materiál je bez zahřátí křehký a má menší odolnost proti nárazu i proti oděru. Dnes už se čočky z PMMA běžně nevyrábějí. [2, 15, 31] Trivex Trivex je polyuretanový optický polymer, který je také známý pod označením NXT (jedná se o barevný, polarizační a fototropní trivex). Společnost Younger Optics vyrábí tento materiál pod označením Trilogy, společnost Hoya pod zkratkou PNX (Phoenix). Trivex má nízký index lomu n = 1,53, disperzi ( 45 ) i nízkou měrnou hmotnost 3 1,11 g cm. Tento materiál absorbuje UV záření do 380 nm a je odolný proti nárazům, odolný i proti poškrábání na úrovni čoček o vysokém indexu lomu. Trivex má nižší vnitřní napětí (méně praská) a je vhodný pro vrtání [8, 15, 32]. Je vysoce odolný vůči chemikáliím (aceton, líh, čpavek) [33]. Existuje několik modifikací Trivexu, například Hivex a Tribrid. Obě modifikace jsou kombinací Trivexu a vysokoindexových materiálů. Hivex má o něco vyšší index lomu (1,57) a nižší disperzi ( 46 3 dosahuje indexu lomu 1,6, 41 a hustoty 1,23 g cm. ) než Trivex. Tribrid vyvinula firma PPG a

15 Organické fototropní materiály Princip ztmavnutí organických fototropních čoček spočívá ve spiro-oxazinových molekulách [34]. Tyto fototropní molekuly mění svou chemickou strukturu po ozáření ultrafialovým nebo krátkovlnným světlem. Část této molekuly rotuje a způsobuje ztmavení čoček. Klesne-li úroveň ultrafialového záření, molekula rotuje zpět a čočky blednou. [34, 35] Organické fototropní čočky se vyrábějí ze speciálního plastu, který je optimalizován pro pohlcování fotosenzitivních látek. V procesu fototropizace jsou miliony fototropních molekul vmíchány do předního povrchu čočky v hloubce asi 0,15 mm [35]. Jeden z procesů se nazývá imbibice. Metoda používá teplo ke vtažení fotochromatického pigmentu do samotné čočky. Ne všechny materiály lze penetrovat fotosenzitivními látkami, v takových případech se použije metoda Trans-Bonding, kdy se fotochromatická vrstva aplikuje na přední povrch čoček. K reakci těchto molekul s UV zářením tedy dochází lehce pod povrchem čočky, ve větší hloubce je záření pohlceno. [15, 36] Proces ztmavnutí probíhá po celém povrchu čočky rovnoměrně bez ohledu na dioptrickou mohutnost [35]. Organické fototropní čočky pozvolna stárnou, podléhají fotooxidaci, a proto v odbarveném stavu jsou tmavší než nové čočky. [37] Polarizační a fotopolarizační materiály Polarizační materiály Polarizační brýlové čočky redukují oslnění z ploch, kde dochází ke koncentrovaným odrazům světla (rozpálený asfalt vozovky, karosérie aut, vodní a sněžné plochy). [42] Nezredukované světelné odlesky mají špatný vliv na hloubku vidění. Oslnění nám zkresluje vidění tvarů a barev. Odraz oslepujícího světla je nebezpečný při řízení. [38] Úkolem polarizačních čoček je filtrovat horizontálně polarizované světlo odražené od horizontálních ploch. V současnosti se vyrábí polarizační čočky polarizující odražené světlo ve svislém směru, k odstranění nežádoucích fenoménů při pohledu na čelní skla automobilů. [41] Sluneční polarizační čočky se vyrábí z polyvinilacetátu (PVA). Dioptrické polarizační čočky se vyrábějí vložením tenké vrstvy PVA na povrch pod poslední vrstvu přední plochy čočky (plátková technologie, např. polykarbonát) nebo do hmoty čočky (technologie zapuštění u CR39). [41]

16 Obr. 1: Efekt polarizačních čoček. [18] Fotopolarizační materiály Drivewear je fotochromní polarizační čočka pro řidiče, která zajišťuje komfort řízení za jakéhokoli počasí [38]. Sluneční brýlové čočky Drivewear (respektive Transtions Drivewear) kombinují dvě technologie: fotochromatickou technologii Transitions firmy Transitions Optical a polarizační technologii NuPolar firmy Younger Optics. Firma Transitions Optical vytvořila pro Younger Optics speciální fotochromatický materiál, jehož molekuly se aktivují již za viditelného světla. Čočky se za sklem auta zabarví s absorpcí 78 % (sklo auta odráží 100 % UV záření). Venku jsou čočky aktivovány UV zářením i viditelným světlem. Brýlové čočky Drivewear jsou navrženy pro řízení ve dne. Výrobci je kvůli značné míře počátečního zabarvení nedoporučují pro noční řízení. Jedná se totiž o sluneční brýlové čočky, které nejsou nikdy zcela čiré. (viz kapitola ). [36, 38] Obr. 2: Porovnání kvality vidění při řízení bez a s čočkou Drivewear. [38]

17 2. Fyzikální a chemické vlastnosti brýlových čoček Materiály, ze kterých jsou brýlové čočky vyrobeny, vykazují určité charakteristické vlastnosti. Tyto vlastnosti můžeme rozdělit na fyzikální (optické, mechanické) a chemické. [9] 2.1. Fyzikální optické vlastnosti Jedná se o vlastnosti, které nám charakterizují daná optická prostředí. Mezi základní optické vlastnosti materiálů brýlových čoček patří index lomu, disperze, reflexe, transmise a absorpce. [16] Index lomu Index lomu je bezrozměrná veličina vyjádřená číslem vyšším než jedna. Index lomu n, každé brýlové čočky je vyjádřen podílem rychlosti světla ve vzduchu světla v optickém materiálu v (vakuu) k rychlosti 0 v, z něhož jsou čočky vyrobeny. Udává tedy míru zpomalení šíření záření při přechodu ze vzduchu do tohoto optického prostředí. [3, 11] Pro každou vlnovou délku je index lomu jiný, proto se uvádí u čoček v katalozích pro střed slunečního spektra, který je pro lidské oko nejcitlivější. [3] Optické materiály se třídí podle indexu lomu do několika optických tříd: se standardním, středním a vysokým indexem lomu (vysokoindexové). [16] Navýšení indexu lomu minerálních materiálů se provádí přidáním oxidů lanthanu a titanu. U plastových materiálů zajišťuje vysoký index lomu do 1,73 látka thiourethan s velkým obsahem síry. Další navýšení hustoty sírových atomů v látce umožňují episulfidy a způsobují tak nárůst indexu lomu nad 1,74. [3, 22, 44] Disperze Jestliže optickým materiálem prochází světlo, rozkládá se do různých barevných odstínů, protože každá barva spektra se lomí jinak. Tento fenomén označujeme disperzí. [12] Disperze vzniká důsledkem závislosti rychlosti světla v látkách na frekvenci světla. Čím kratší je vlnová délka světla, tím nižší je rychlost tohoto světla při průchodu čočkou

18 Krátkovlnné světlo (větší index lomu) se láme silněji než světlo dlouhovlnné (menší index lomu). [3, 9] Míru disperze optického materiálu udává Abbeovo číslo. Jedná se o bezrozměrnou veličinu, která je definovaná vztahem [3, 9]: Vzorec 2: n 1 n ( n F Čím větší je rozdíl mezi indexy lomu záření o vlnových délkách 486,1 nm a 656,3 nm - n C, kde n je index lomu pro modré světlo a n je index lomu pro červené světlo), tím F C větší je disperze [3]. Disperze je nepřímo úměrná velikosti Abbeova čísla [9]. S rostoucím indexem lomu klesá hodnota Abbeova čísla a roste tak disperze, která je u materiálů brýlových čoček nežádoucí. Zhoršuje kvalitu zobrazování zvláště u vysokoindexových čoček, u kterých se vysoká disperze při pohledu mino optický střed projevuje duhovými lemy. [2, 3] D F n C Reflexe, Transmise, Absorpce Materiály brýlových čoček nejsou stoprocentně propustné pro dopadající světlo. Část světla se odráží na rozhraních čočky a část světla při průchodu je pohlcována materiálem. Reflexe nebo-li odrazivost R je poměr odraženého a dopadajícího světla na rozhraní mezi dvěma optickými prostředími. Se stoupajícím indexem lomu roste odrazivost světla podle následujícího vztahu [16]: Vzorec 3: R n 1 n 1 2 Reflexi můžeme snížit nanesením antireflexní vrstvy, která snižuje podíl odraženého světla a zvyšuje propustnost čočky. [16, 45] Absorpce nebo-li pohlcování A je úbytek světla, který vzniká při průchodu čočkou [45]. Stupeň pohlcení elektromagnetického vlnění závisí na čistotě a zbarvení optického materiálu i na jeho chemickém složení. Přidáním barvy se absorpce zvyšuje. [16] Transmise nebo-li propustnost T je opakem absorpce. Transmise je vyjádřena poměrem prošlého a dopadajícího světla a udává kolik procent světla projde čočkou. [9] Součet odrazivosti a absorpce udává stupeň redukce světla. Stupeň redukce světla je parametrem pro označení stupně zabarvení čoček a udává se v procentech. [45] 2.2. Fyzikální mechanické vlastnosti Mezi mechanické fyzikální vlastnosti řadíme hmotnost, hustotu (měrnou hmotnost), pevnost, elasticitu, křehkost a tvrdost. [16]

19 Měrná hmotnost Měrná hmotnost nebo-li hustota je fyzikální veličinou, která udává hmotnost materiálu v gramech na centimetr krychlový [9]. S rostoucím indexem lomu většinou roste hustota materiálu. Měrná hmotnost nijak neovlivňuje optické vlastnosti čoček, ale významně se podílí na snášenlivosti brýlí [3]. Hustota se sice významně podílí na výsledné hmotnosti korekčního členu, avšak musíme brát v úvahu i celkový objem zabroušené čočky. Například vysokoindexové čočky mohou mít svou celkovou hmotnost srovnatelnou s čočkami o nižším indexu lomu. [2, 9] Tvrdost Tvrdost je definována jako odpor kladený materiálem proti vniknutí cizího tělesa. Jednotkou tvrdosti je N mm 2, ale většinou se hodnoty tvrdosti uvádějí bezrozměrně s udáním způsobu měření nebo stupnice. [46] Tvrdost skla je podle Mohsovy stupnice 5-7. Nejtvrdší skla jsou křemenná a nejměkčí skla s vysokým obsahem PbO [16]. Organické materiály mají nízkou povrchovou tvrdost a snadno se poškrábají, proto jsou opatřeny tvrzenou vrstvou [47]. Tvrdost brýlových čoček se zjišťuje mikroskopem tak, že se změří hloubka vrypu, který vzniká vtlačováním diamantového hrotu do materiálu (vrypová zkouška). [16, 46] Pevnost Jedna z dalších mechanických vlastností je pevnost. Mechanická pevnost se zkouší působením ocelové kuličky o průměru 22 mm. Kulička tlačí silou 100 N na střed silikonem podložené čočky. Během této zátěže by čočka neměla prasknout ani se deformovat. [2] Pevnost se udává v N mm 2 [46].V některých katalozích se pevnost v tahu udává v kgf. Jedná se o nestandardní jednotku síly tzv. kilogramme-force, kde 1 kgf = 9,80665 N. [49] Pevnost skla v tlaku dosahuje desetinásobku pevnosti skla v tahu. Z tohoto důvodu je praskání skla většinou zapříčiněno tahovým napětím. Sklo tedy praská více při náhlém ochlazení (tah), než při zahřátí (tlak). Sklo je křehkým materiálem, avšak je méně křehké než např. porcelán. [16, 48]

20 Elasticita Elasticitou se zabývá část mechaniky, která studuje vztahy mezi deformacemi těles a vnějšími silami, které na tyto tělesa působí. Každý typ materiálu brýlové čočky má jinou pružnost a tím i odolnost proti mechanickému namáhání. Plast obecně snáší pnutí dobře, značnou pružnost má polykarbonát a trivex. Pružnost skla je při pokojové teplotě malá a dosahuje ¼ elasticity oceli. Například při výběru vhodné čočky do vrtaných brýlí musíme zohlednit právě pružnost materiálu. [7, 9, 16] 2.3. Chemické vlastnosti V rámci chemických vlastností nás zajímá odolnost materiálů vůči různým chemikáliím [9]. Sklo odolává působení vody, běžných kyselin, zásad. Kyselinou křemičitou a fluorovodíkovou se sklo leptá [2, 16]. Odolnost skla vůči vodě je tím vyšší, čím méně obsahuje alkalických oxidů a čím více obsahuje křemičitých oxidů. Čím více sklo obsahuje alkalických oxidů, tím je odolnější vůči kyselinám. Plastové čočky jsou dobře odolné vůči chemikáliím, pokud působí krátkodobě. [2, 16]

21 3. Rozdělení brýlových čoček dle optických účinků Hodnota vrcholové lámavosti je hlavním parametrem popisujícím optické vlastnosti brýlových čoček v dioptriích (D). Podle optických hledisek můžeme brýlové čočky obecně dělit na spojné a rozptylné. Z hlediska optického účinku rozlišujeme dále kategorie čoček: Monofokální (unifokální) Bifokální Trifokální Multifokální (progresivní) Tyto kategorie brýlových čoček můžeme vyrábět v podobě sférických, asférických, (a)tórických i prizmatických korekčních členů. Některé typy brýlových čoček se vyrábějí v kombinaci různých designů na přední a zadní ploše. [2, 6] 3.1. Monofokální (unifokální) čočky Jednoohniskové čočky se vyznačují jedním korekčním účinkem, který je buď sférický, nebo tórický. Monofokální brýlové čočky obecně rozdělujeme na sférické, asférické, tórické a atórické. [2, 6] Sférické čočky Jsou tvořeny dvěma opticky účinnými sférickými plochami. Sférická plocha se vyznačuje konstantním poloměrem křivosti na celé funkční optické ploše od středu otáčení. Sférická čočka má po celém svém obvodu stejnou okrajovou tloušťku a její optická osa prochází středem rotace přední i zadní plochy. Tyto plochy jsou vzájemně rovnoběžné. [6, 51] Jednoohniskové sférické čočky slouží ke korekci myopie, hypermetropie, presbyopie. [6] Z prvních doložených zmínek o brýlích ze 13. století víme, že se vybrušovaly čočky bikonvexní a plankonvexní. Později se objevují čočky bikonkávní a plankonkávní ke korekci myopie. Tyto čočky byly zatíženy periferními vadami optického zobrazování, jako astigmatismus šikmých paprsků, zklenutí pole, otvorová vada [3, 5]. Začátkem 19. století W. H. Wollaston se pokoušel napravit neostré vidění přes periferii čoček pomocí miskovité úpravy. Skla ve tvaru miskovitého prohnutí poskytovaly vyšší kvalitu vidění (periskopické

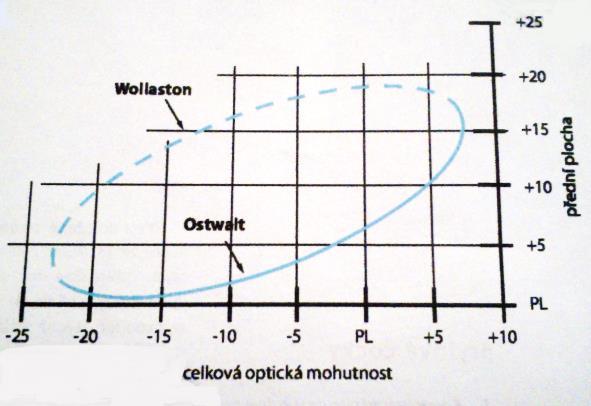

22 čočky se základními plochami +/-1,25 D). [3] Koncem 19. století navázali na Wollastona lékaři W. Oswald a M. H. E. Tscherning. Navrhli čočky meniskovitého tvaru, tzv. polomušlové čočky s optickou mohutností základní plochy +/-6D a čočky mušlové se základními plochami +/-8D. Meniskové a mušlové čočky dobře korigovaly astigmatismus šikmých paprsků, avšak pro své velké prohnutí nadměrně deformovaly očnici a špatně v ní držely. Na začátku 20. století se začalo s výrobou bodově zobrazujících brýlových čoček, které vycházely z návrhu Tscherninga a u kterých je potlačen astigmatismus šikmých paprsků pod hodnotu 0,25 D. Tscherningova definice vycházela z několika premis: Zobrazovaný předmět korekčním členem leží v nekonečnu. Index lomu použitého materiálu skla je 1,5225. Vzdálenost zadní plochy čočky po skutečný střed otáčení oka je 25 mm. Vzdálenost korekčního skla před rohovkou odpovídá hodnotě 12 mm. U konvexních (konkávních) skel se korekce astigmatismu prováděla pro pohledový úhel do 35 (30 ) od základní optické osy skla. Tvar čoček je vyjádřen Tscherningovou elipsou. Využitím pouze sférických ploch a vhodnou kombinací těchto ploch lze splnit podmínky bodového zobrazování čoček jen v omezeném výrobním rozsahu od -23 D do +8 D. Pro vyšší kladné hodnoty nad +8 D je nutné použít asférické plochy, abychom docílili podmínek bodového zobrazení. [3, 5, 51 ] Obr. 3: Tscherningova elipsa. [3] Asférické čočky Asférická plocha má ve všech meridiánech čočky plynule se měnící poloměr křivosti od středu k okraji čočky [3]. Jedná se o rotačně symetrickou čočku, jejíž změna zakřivení vytváří mírný astigmatiký účinek, který vylepšuje zobrazování na okraji brýlové čočky. Příčinou

23 lepšího zobrazování je vzájemné vyrušení tohoto astigmatismu s astigmatismem šikmých paprsků, který vzniká při pohledu mimo optický střed čočky. Při pohledu, kdy se vzdálíme více od optického středu čočky se asféricita plochy zmenšuje a astigmatismus šikmých paprsků se zde zvětšuje. Vzniká zhoršené periferní vidění, které se projevuje hlavně u čoček s nižší optickou mohutností. Asférické čočky mají stejnou okrajovou tloušťku a v případě spojných (rozptylných) čoček mají výrazně sníženou středovou (okrajovou) tloušťku čočky v porovnání se sférickou čočkou o stejné optické mohutnosti. Asférický povrch je tvořen pomocí kuželoseček (elipsa, hyperbola, parabola). Asférické čočky převážně používáme ke korekci vyšších stupňů hypermetropie a myopie. [9, 11, 51] Obr. 4: Asférický versus sférický povrch. [53] Obr. 5: Porovnání středové tloušťky sférické a asférické čočky. [51] Tórické čočky Tórické čočky slouží ke korekci pravidelného astigmatismu. Tórické čočky s nejméně jednou tórickou (cylindrickou) plochou nejsou k optické ose rotačně symetrické. Tórická plocha se vyznačuje dvěma navzájem kolmými hlavními řezy s odlišnými hraničními lámavostmi, které se však projevují po celé společné optické ploše korekční čočky. Lámavosti čočky neklesají ani v jednom řezu k nule. Rozdíl optických mohutností v obou základních na sebe kolmých řezech udává astigmatickou diferenci (cylindrický účinek). Cylindr je orientovaný dle zadaných stupňů korekce. Tyto čočky nejsou stejně tlusté po celém obvodu. Rozdíl v okrajové tloušťce je tím větší, čím větší je vyrobený cylindr. [5, 6, 51] Astigmatické čočky rozdělujeme na [5]: Plan-cylindrické Sféro-cylindrické Sféro-tórické Plan-cylindrické i sféro-cylindrické čočky vykazují nepřípustný stupeň astigmatismu šikmých paprsků při pohledu periferií skla. Postupně se ukázala nejlepší kombinace tórické plochy se sférickou. Tórická plocha

24 vzniká rotací kružnice mimo vlastní střed (toroidní útvar) a nevykazuje ani v jednom směru nulový optický účinek na rozdíl od cylindrické plochy. [5] Obr. 6: Cylindrická válcová plocha. [54] Obr. 7: Tórická plocha. [54] Atórické čočky Atórické čočky mají alespoň jednu plochu atórickou. Jedná se o astigmatickou plochu podobně upravenou jako asférická plocha s plynule se k okraji čočky zvětšujícími poloměry křivosti v obou hlavních řezech čočky. Rotační asférická plocha je nahrazena osově nebo meridiálně symetrickou asférickou plochou. Atórická plocha je složena ze dvou asférických ploch, které jsou vzájemně kolmé. Zavedením rotačně asférické nebo atórické plochy se tyto čočky dostávají na vyšší úroveň kvality v zobrazování i vzhledu. Slouží ke korekci vyšších astigmatismů. [2, 4, 6, 51] 3.2. Víceohniskové čočky Na víceohniskových brýlových čočkách naměříme více než jeden lámavý účinek a do této skupiny čoček patří čočky: bifokální, trifokální, progresivní. [2] Bifokální brýlové čočky U bifokálních čoček naměříme dva lámavé účinky [2]. Tyto čočky umožňují, nejčastěji presbyopickému oku, vidět na dálku i na blízko s minimálními obtížemi. Čočka se skládá ze dvou částí, kde jedna je určena pro korekci do dálky a druhá do blízka. Bifokální čočky musí splňovat čtyři základní požadavky [5]: Díl do dálky i blízka musí být vzhledem k oku řádně centrován. Optická osa dílu do dálky i blízka musí procházet skutečným středem otáčení oka C. Oba díly (dálka, blízko) by měly být bodově zobrazující

25 Prizmatický účinek na předělu by měl mít shodnou hodnotu a orientaci báze pro oba díly. Odstraní se tak skok obrazu. Z hygienicko-estetických důvodů by nemělo být moc viditelné rozhraní horní a dolní části. Nejlepší je hladká plocha bez palpačně rušivého předělu. Rozlišujeme bifokální čočky vybrušované, odlévané a zatavované. Vybrušované bifokální čočky vyhovují prvním třem výše zmíněným požadavkům. Poslední hygienicko-estetický požadavek není splněn, protože čočky vykazují nápadný a ostrý předěl. Běžným typem vybrušovaných bifokálních čoček byly Franklinova skla s rovným předělem, která se už neprovádí. Dnes je tento typ v plastové odlévané podobě tzv. E-line používán pro léčbu dětí s akomodativním šilháním. Dalším typem je Tangal s obloukovitým předělem. [5, 9] Zatavované bifokální čočky skleněné se vyráběly tak, že do předbroušeného vrchlíku první lámavé plochy základního skla se vtavil nový druh skla o vyšším indexu lomu. Přídavek do blízka je rozdílem optických mohutností dílu přidaného a vybroušeného. Plastové bifokální čočky se vyrábí odléváním, jejichž přední plocha je již vyrobena i se segmentem vystupujícím z povrchu. Čočky splňují hygienicko-estetický požadavek. Zatavovanou bifokální čočkou je Duopal a Bonovista s kulatým segmentem do blízka (typ,,r ). Segment může mít podobou ležících písmen, typ C, či pantoskopický tvar, typ P. [5, 6, 9] Obr. 8: Tvary segmentu u bifokálních čoček. [55] 1. tvar typu P 7. typ E 2. typ R 8. typ A 3. typ S 4. typ C typ So Obr. 9: Vybrušované a zatavované bifokální čočky. [5]

26 Trifokální brýlové čočky Poklesne-li ve vyšším věku akomodační šíře ještě výrazněji (pod 2 D), zvýší se požadavek na kvalitní vidění v různých vzdálenostech předmětového prostoru. V tomto případě použijeme trifokální brýlové čočky. Čočka má funkční plochu se třemi izolovanými a opticky odlišnými účinky. Trifokální brýlové čočky umožňují korekci zraku do dálky, blízka i na střední pracovní vzdálenost. Kromě dílu do dálky a blízka obsahuje trifokální čočka tzv. mezidíl, jehož optická mohutnost je ½ hodnoty přídavku do blízka, a který snižuje náhlý rozdíl lámavostí korekce dílu do dálky a dílu do blízka. Nevýhodou však u těchto čoček stále zůstává skok obrazu na předělech segmentů, proto je tento typ čoček dnes zcela nahrazen progresivnímí brýlovými čočkami. [5, 6, 56] Progresivní brýlové čočky Progresivní čočka je taková čočka, jejíž optická mohutnost se plynule zvětšuje od horní oblasti čočky pro vidění do dálky, přes střední oblast pro vidění na střední vzdálenost až po oblast pro vidění na blízko ve spodní části čočky. K nárůstu optické mohutnosti dochází plynulou změnou zakřivení jedné nebo obou ploch čočky. Segmenty pro vidění do dálky a blízka nejsou viditelným způsobem odděleny, díky posloupné řadě horizontálních zakřivení mezi nimi. Vyřešila se problematika skoku obrazu a hygienicko-kosmetické požadavky jsou taktéž splněny. Progresivní čočky koncepčně vycházejí z asférické plochy, s využitím progresivních paraboloidních ploch. [1, 5] Vynálezcem progresivních čoček je Bernard Maitenaz z Francie, podle něho se vyráběly čočky Varilux. Dnes již existuje několikanásobně zdokonalená verze původního návrhu. [1] 3.3. Speciální brýlové čočky Mezi speciální čočky patří prizmatické a lentikulární brýlové čočky Prizmatické brýlové čočky Prizmatické čočky vykazují klínový účinek, který vyjadřujeme v prizmatických dioptriích (pd = 1cm/1m). Brýlové čočky s prizmatickým účinkem se používají ke korekci (hetero)fórií

27 a (hetero)tropií. Prizmatickým účinkem o hodnotě 1 pd se míní změna směru paprsku při průchodu brýlovou čočkou, kdy tento paprsek se odchýlí od původního směru ve vzdálenosti 1 m o 1 cm. Prizmatická čočka obsahuje vrchol (apex) a bázi. Paprsek prošlý prizmatickou čočkou se láme směrem k bázi a obraz pozorovaného předmětu se posouvá směrem k vrcholu. [5, 6, 9, 58] Prizmatický účinek lze získat posunutím vztažného bodu (optického středu) o několik milimetrů od geometrického středu čočky. Takové čočky označujeme jako decentrované s navozeným prizmatickým účinkem. Někdy je požadavek na prizmatický účinek takového stupně, že jej nemůžeme pouhou decentrací docílit, kvůli omezenému výrobnímu průměru čočky [5, 58]. Od výrobce si můžeme objednat přímo prizmatické čočky, u nichž je prizmatický účinek dán úhlem sklonu funkčních ploch. Vztažný bod je totožný s geometrickým středem čočky. [58] Lentikulární brýlové čočky Jedná se o speciální brýlové čočky s vysokou hodnotou vrcholové lámavosti nad +/- 12 D v kategorii unifokálních brýlových čoček [9]. U těchto čoček je redukován funkční průměr optické části za účelem odlehčení skla. U konkávního skla se odlehčení provádí lentikulárním výbrusem na zadní straně čočky. U konvexního skla se natmelí vrchlíková část silné spojky na opticky neutrální-nosné sklo. Takto upravené čočky nepůsobí zrovna esteticky pěkně a omezují zorné pole. Z důvodu dalšího odlehčení se tyto čočky vyrábějí dnes z plastových materiálů v odlévané podobě. [5, 6, 9]

28 4. Povrchové úpravy Povrchovými úpravami získává čočka nejen lepší vzhled, ale hlavně nabývá lepších optických a mechanických vlastností. Úpravy brýlových čoček můžeme rozdělit na dvě skupiny: Tenké vrstvy Zušlechťující hmoty Možnosti jednotlivých úprav brýlových čoček závisí na volbě základního materiálu. [17] Tenká vrstva Minerální čočky Plastové čočky Zušlechťující Antireflexní Ano Ano hmota Minerální čočky Plastové čočky Reflexní Ano Ano Tvrzení Ano Ne Hydrofobní Ano Ano Barvení Ano Ano Absorpční Ano Ne Fototropie Ano Ne Tvrzení Ne Ano UV filtr Ano Ano Fototropní Ne Ano Tenčení Ano Ano Tab. 3: Možnosti úprav čoček dle matriálu. [17] Tab. 4: Možnosti zušlechťujících úprav. [17] 4.1. Tenké vrstvy K optimalizaci optických, mechanických vlastností slouží následující tenké vrstvy: antireflexní, reflexní, hydrofobní, tvrzené, fototropní (viz kapitola ). [17] Antireflexní vrstvy Úkolem antireflexní vrstvy je snížit počet odražených paprsků od přední a zadní plochy čočky, zvýšit kontrast a propustnost pro viditelné záření. [17, 60] Světlo odražené od povrchu čočky bez antireflexní úpravy vytváří parazitní paprsky [61]. Jedná se o vnější odrazy od přední optické plochy čočky, které se projevují nápadnými odlesky na čočkách uživatele a znemožňují vidět mu do očí. Vnějším odrazem dochází k výraznému snížení kontrastní citlivosti oka uživatele. Další odrazy, které mohou ovlivňovat vidění, jsou vnitřní a rohovkové. Rohovkové reflexe vznikají mezi rohovkou a zadní plochou

29 čočky. Vnitřní reflexy vznikají na zadní ploše brýlové čočky. Zadní plocha zobrazuje zvětšeně světelné zdroje umístěné za uživatelem. [9, 10, 17] K eliminaci parazitních paprsků využíváme tzv. destruktivní interferenci, které dosáhneme nanesením antireflexní vrstvy z vhodného materiálu. Aby došlo k vyrušení odrazů, musí antireflexní vrstva splňovat fázovou a amplitudovou podmínku. [61] Fázová podmínka: světlo o určité vlnové délce, které zpětně prošlo vrstvou a světlo odražené od povrchu této vrstvy, musí mít vzájemně opačnou fázi. Orientace fáze vlny závisí na tloušťce antireflexní vrstvy, která musí dosahovat ¼ vlnové délky světla [61]: Vzorec 4: d 4n vrstvy Amplitudová podmínka: odrazivost na obou rozhraních se musí rovnat, aby byla amplituda vln stejná. Jedná se o rozhraní vzduch-vrstva a rozhraní vrstva-materiál čočky [9, 17, 61]: Vzorec 5: n n VRSTVY ČOČKY Reflexní vrstvy Reflexní (zrcadlové) vrstvy mají za úkol snížit propustnost čočky ve viditelné oblasti světla tím, že se navýší odrazivost povrchu přední plochy čočky. V podstatě se jedná o princip obrácené antireflexní vrstvy. Reflexní vrstvy se vyrábějí z materiálu o vyšším indexu lomu, než je index lomu základního materiálu čočky. K navýšení indexu lomu reflexní vrstvy se používají kovy (stříbro, hliník a rhodium) [17, 61]. Principem reflexní vrstvy je uvolnění a vynucené kmity elektronů kovu, které vznikají vlivem dopadu světla. Část dopadajícího světla na reflexní vrstvu je kovem absorbována a přeměněna v tepelnou energii [9]. Odrazivost reflexní vrstvy je závislá na indexu lomu a absorpci nanášeného kovu podle vztahu [61]: ( n 1) k Vzorec 6: R 2 2 ( n 1) k 2 2, n index lomu kovu, k index absorpce kovu. Efekt reflexní vrstvy je tím větší, čím je vyšší zabarvení. Reflexní vrstvy odráží a pohlcují také část UV a infračerveného záření. Zrcadlové vrstvy se používají u sportovních brýlí. [9, 61] Hydrofobní vrstvy Absorpční a vícevrstevné antireflexní vrstvy jsou poměrně pórovité, a tudíž dochází na jejich povrchu k usazování prachu a nečistot. Na mastných a zaprášených vrstvičkách povrchu čočky dochází k rozptylu světla, který snižuje kontrast, propustnost a zhoršuje vidění přes

30 čočku. Z tohoto důvodu se nanáší na antireflexní vrstvu další vrstva, která má hydrofobní a olejofobní účinek. Cílem je vytvořit hladkou tenkou vrstvu na povrchu čočky. Tato vrstva zvětšuje kontaktní úhel mezi vrstvou a vodní kapkou. Snižuje se adheze vody a mastnot, což velmi usnadňuje čištění [2, 17]. Hydrofobní vrstva je součástí antireflexních vrstev a připravuje se z fluoridů (fluorizované polysilazany), hydrouhlíkových řetězců a (fluoro)křemičitanů. [61] Vrstva je nanášena lakováním, nebo technologií vakuového napařování. [10] Většina hydrofobních vrstev je zároveň i antistatická. Nedochází k usazování prachových částic na čočce a sníží se riziko poškrábání při jejich čištění. [10, 61] Absorpční vrstvy Absorpční vrstvy snižují propustnost viditelného záření v celém spektrálním rozsahu. [17] Na zadní povrch minerální čočky se nanáší tenká vrstva kovu technologií vakuového napařování, která absorbuje světlo [2]. Používají se chromové, molybdenové, titanové oxidy smíchané s křemíkem, oxidem křemíku nebo magnesiovým fluoridem. Absorpce závisí na tloušťce absorpční vrstvy a barva čočky závisí na použitém materiálu. [17, 60] Je možné provádět celoplošné, gradální a vícebarevné barvení. [9] Tvrzené (otěruvzdorné) vrstvy Plastové čočky jsou podstatně měkčí a náchylnější na poškrábání než minerální brýlové čočky, a proto se na povrch organických materiálů brýlových čoček nanáší tvrzené vrstvy, které zvyšují odolnost povrchu proti poškrábání a zvyšují trvanlivost čoček. [2] K tvrzení povrchu čoček se používá tekutý tvrdící lak. Nové materiály pro tvrzení jsou na bázi křemíku (např. nanokompozitní materiál s 50 % obsahem křemíku v elastickém pojivu). Lak se na povrch čočky aplikuje několika způsoby [61]: Tvrzení ponořením do tvrdícího laku (Dip coating) Tvrzení rotačním roztíráním tvrdícího laku (Spin coating) Tvrzení ve formě (In-mold coating) Vakuové tvrzení

31 4.2. Zušlechťující hmoty Mezi zušlechťující hmoty patří tvrzení, barvení, fototropie (viz v kapitole ), UV filtry a tenčení. [17] Tvrzení Tvrzení ve formě zušlechťující hmoty se používá ke zpevnění struktury materiálu anorganických čoček. Takto upravené minerální čočky jsou dostatečně odolné proti nárazu či rozbití. Tvrzené sklo se při rozbití rozsype na drobné neostré úlomky, kdežto u netvrzeného zůstávají dlouhé ostré střepy. Otěruvzdornost minerálních čoček se po tvrzení nezvýší. Podle Evropské normy (BS EN ISO 14889) musí tvrzené sklo vydržet účinek kovové kuličky o velikosti 22 mm, která na čočku působí silou 100 N po dobu 10 sekund. Zpevnění se provádí tepelným nebo chemickým tvrzením. Před úpravou jsou čočky výsledně zabroušeny. [2, 60] Barvení Barvení plastových brýlových čoček se provádí pevným barvením, kdy se barva před polymerací smíchá s monomerem. Do směsí je možné přimíchat speciální látku, která pohlcuje UV záření. Další způsob barvení je nanášení barvy na povrch čočky a barvení lakované vrstvy čočky. Barva difúzně proniká do molekulární struktury plastové hmoty. Barvení čočky se provádí před a po aplikaci tvrzené vrstvy, záleží na tom, jak tvrzená vrstva propouští barvivo. [61] Intenzita zabarvení je dána koncentrací použité barvy a dobou máčení. Barvení se provádí celoplošné, gradální [61]. U gradálních čoček se nejtmavší odstín zabarvení nachází na horním okraji a nejsvětlejší na spodním. Tyto čočky mohou mít v dolní a horní části rozdílnou barvu zabarvení. [61] Barvené brýlové čočky se používají k blokaci nadměrného množství světla. Mohou se použít k terapeutickým účelům (tzv. hranolové filtry), kde barvení umožní průchod světla jen o určité vlnové délce [9]. Některé barvy jsou vhodné k sportovním aktivitám (zelená-golf, oranžová-lyžování). Barevné čočky dělíme podle intenzity zabarvení do 5 kategorií. Při řízení ve dne musí mít čočky 8 % propustnost pro světlo a pro řízení v noci minimálně 75 % světelnou propustnost. [61]

32 Kategorie filtru Popis Rozsah světelné propustnosti nad% do% 0 čirý nebo velmi světlý světlý středně zbarvený tmavý Velmi tmavý, nevhodný pro řízení 3 8 Tab. 5: Kategorie barevných čoček dle intenzity zabarvení. [19] UV filtry UV záření dělíme na spektrální oblasti: dlouhovlnné UVA ( nm ), středněvlnné UVB ( nm ), krátkovlnné UVC ( nm ). [ 9, 64] Intenzitu UV záření ovlivňuje nadmořská výška, zeměpisná šířka, roční období a denní doba [9]. Minerální a organické brýlové čočky obsahují UV blokátory proti nadměrné expozici UV záření. Minerální čočky většinou filtrují UV záření do nm [17]. Čiré korunové sklo pohlcuje UV záření do kratších vlnových délek než 290 nm. Korunové sklo s oxidy ceru absorbuje UV do 330 nm. [62] Plastové čočky lépe filtrují UV záření než minerální čočky. UV záření filtrují do nm [17]. UV blokátory v čirých plastových čočkách prodlužují životnost materiálu tím, že zabraňují pronikání škodlivého UV záření do hlubších vrstev materiálu čočky. [17, 62] Tenčení Ztenčené brýlové čočky jsou vyráběny z optických materiálů o vyšším indexu lomu (více než 1,5), které umožňují dosáhnout stejných dioptrických hodnot při výrazně nižší středové či okrajové tloušťce brýlových čoček. S rostoucím indexem klesá rozdíl v zakřivení přední, zadní plochy a tím se stávají čočky postupně plošší. Výhody těchto čoček ocení zejména nositelé s vyšší zrakovou vadou. Z estetického hlediska čočky působí v obrubě méně rušivě a díky snížené tloušťce jsou i výrazně lehčí. Vysokoindexové čočky jsou k dispozici v minerálním i v plastovém provedení. [2, 63]

33 5. Přehled brýlových čoček na současném trhu dle parametrů Úkolem této kapitoly je vytvořit přehled produktů brýlových čoček na současném trhu. Pro splnění tohoto úkolu byly zvoleny konkrétní optické firmy, mezi něž patří Optika Čivice s.r.o., Hoya Lens CZ a.s., Sagitta, spol. s r.o., Carl Zeiss spol. s r.o. Optika Čivice s.r.o. Společnost Optika Čivice s.r.o. (dále jen Čivice) vznikla v roce 2002, transformací státního podniku Oční optika. V současné době spolupracuje se světovými výrobci, jako jsou Stratemeyer, Younger Optics, Sola Optical a Transitions. [66] Hoya Lens CZ a.s. Jedná se o japonskou mezinárodní společnost založenou v roce Po roce 1974 rozšířila svou působnost na severoamerickém trhu a v Evropě. Na českém trhu byly od roku 1999 distribuovány čočky prostřednictvím firmy Dioptra a.s. V současnosti distribuci realizuje firma Hoya Lens CZ a.s., Turnov (dále jen Hoya).[9, 68] Sagitta, spol. s r.o. Společnost Sagitta, spol. s r.o., (dále jen Sagitta) byla založena v roce 1991 v Bratislavě. Jednalo se o československou společnost, která se jako první věnovala dovozu značkových brýlových obrub a slunečních brýlí. V roce 1993 byla rozšířena výroba o dioptrická brýlová skla. Po rozdělení Československa byla v březnu 1993 založena sesterská firma Sagitta Ltd., spol. s r.o., Brno s působností pro Českou republiku. [65] Carl Zeiss spol. s r.o. Tradice německé firmy Carl Zeiss (dále jen Zeiss) se datuje od roku Jedná se o společnost s širokým polem působnosti, jednak orientovanou na výrobu průmyslové měřící techniky, optiky pro filmové kamery, přístrojů pro zkoušení zraku a v neposlední řadě na výrobu a distribuci brýlových čoček. Na českém trhu se čočky firmy Zeiss objevují od roku [18, 67] Následující podkapitoly popisují produkty výše zmíněných firem podle jednotlivých parametrů (povrchové úpravy, materiál, optický účinek)

34 5.1. Minerální brýlové čočky Tento klasický materiál je používaný v očních optikách od samého počátku oboru (cca 12. století n. l.). Brýlové čočky z těchto materiálů jsou v současné době již technicky překonané a jsou většinou doporučovány pro specifické užití (pro pracovní brýle do prašného prostředí). Výhody: velmi dobrá mechanická odolnost proti poškrábání. Nevýhody: extrémně těžké, křehké, nízký UV filtr, nevhodné pro vyšší korekce, velmi nevhodné pro děti a sportovce. [20] Povrchové úpravy minerálních brýlových čoček Povrchovými úpravami získává čočka lepší vzhled a nabývá lepších optických a mechanických vlastností. Je nutno však vzít na zřetel, že při zvýšení intenzity zabarvení klesá světelná propustnost čočky Sortiment povrchových úprav firmy Čivice Firma Čivice má své povrchové úpravy pro minerální čočky pod označením MAR. MAR SH je úprava, kterou je možné nanést na všechny typy materiálů a designů brýlových čoček. Úprava je tvořena tvrdou lakovou vrstvou Hard Coat, adhezní vrstvou zajišťující dokonalou přilnavost následující antireflexní vrstvy. Dále je součástí úpravy zelená antireflexní a superhydrofobní vrstva. [20] MAR je obdobou povrchové úpravy MAR SH vrstvu hydrofobní [20b]. a obsahuje místo vrstvy superhydrofobní Hydrofobní vrstva Brýlová čočka Antireflexní vrstva Antistatická vrstva Hard Coat Obr. 10: Povrchová úprava firmy Čivice. [20] Adhezní vrstva

35 Fototropní minerální čočky firmy Čivice rozlišujeme podle barevného odstínu na PBX a PGX. Čočky s hnědým odstínem jsou označeny jako PBX a fototropní čočky s šedým odstínem jsou vedeny jako SGX. [20b] Sortiment povrchových úprav firmy Hoya Firma Hoya konkrétně vede pro minerální čočky dvě následující antireflexní úpravy. Jedná se o HOYA MC pětivrstevnou oboustrannou antireflexní úpravu s vysokou světelnou propustností a se zeleným odstínem zbytkového zabarvení. Pod názvem HOYA AR se skrývá základní antireflexní úprava. U minerálních materiálů je omezená barevná úprava čoček. Možné je jen hnědé zbarvení pod názvem Amber s intenzitou zabarvení od 10 % - 85 %. Tyto čočky jsou vhodné pouze pro řízení ve dne. Při řízení za dne musí propustnost čočky dosahovat minimálně 8 %. Problémem může být tunel, kde tato propustnost nemusí stačit. V sortimentu fototropních minerálních čoček firmy Hoya rozlišujeme fototropní čočky s hnědým odstínem zabarvení pod označením SBX a s šedým odstínem zabarvení pod názvem SGX. Tyto fototropní čočky jsou vhodné pro řízení ve dne i v noci.[19] Sortiment povrchových úprav firmy Sagitta Firma Sagitta má pro minerální čočky jen jednu povrchovou úpravu pod názvem Super Purit. Super Purit obsahuje otěruvzdornou vrstvu Grafit Ultra, sedm intergrovaných antireflexních vrstev se zeleným zbytkovým reflexním odstínem a vrstvy s extrémně silným hydrofobním a olejofóbním účinkem. Sortiment fototropních minerálních brýlových čoček firmy Sagitta je omezen jen na jeden barevný odstín. Jedná se o fototropní čočky šedého zbarvení pod názvem Photogray. [21, 65] Sortiment povrchových úprav firmy Zeiss Každá antireflexní vrstva Carl Zeiss má charakteristickou barvu zbytkového odrazu, která nezávisí na materiálu čočky. Firma Carl Zeiss je schopna za pomoci různých výrobních technik dosáhnout stejného chování odrazivosti jednoho typu antireflexní vrstvy na různých

36 materiálech (skle nebo plastu). [69] Konkrétní povrchové úpravy pro minerální čočky ze sortimentu firmy Zeiss jsou ET, Gold ET, Super ET, Super Filter ET, Gold Filter ET. Zkratka ET označuje jednoduchou antireflexní vrstvu s fialovomodrým zbytkovým odstínem, propustnost této vrstvy činí 95,5 %. Gold ET je vícevrstevná zlatá antireflexní vrstva s propustností 97,5 %. V případě Super ET se jedná o mnohonásobný antireflex se zelenomodrým odstínem s propustností 99,4 %. Tento mnohovrstevný antireflex je opatřen Clean Coat vrstvou. Clean Coat je hydrofobní vrstva, která brání usazování částeček prachu a špíny na čočce. Super Filter ET je širokopásmová antireflexní vrstva, tzv. superantireflex, s hnědavou filtrační vrstvou (15 %). Použit je jen u minerálních čoček. Gold Filter ET je vícenásobná zlatá antireflexní vrstva s hnědou filtrační vrstvou (15 %), rovněž určená jen pro minerální čočky. V oblasti barevných úprav minerálních čoček vede firma Zeiss rovněž jen hnědý odstín. Umbra je název pro napařenou barevnou vrstvu minerálních čoček hnědého odstínu. Vyrábí se ve třech variantách zabarvení (25 %, 75 %, 85 %). Kombinuje se s úpravami Gold ET a Super ET. Dodává se na jednooniskových, bifokálních, trifokálních i progresivních čočkách pro jakýkoliv index lomu. Fototropní minerální čočky firmy Zeiss jsou označovány názvem Umbramatic. Tyto fototropní čočky jsou rovněž dostupné, jako u firmy Hoya, v odstínech hnědé a šedé. [18, 69] Jednoohniskové minerální čočky Jednoohniskové čočky se vyznačují jedním korekčním účinkem. Konkrétně tedy mohou být použity ke korekci myopie nebo hypermetropie a nebo presbyopie. [2] Sortiment jednoohniskových minerálních čoček firmy Čivice Sortiment jednoohniskových minerálních čoček, výše zmíněné firmy, je tvořen čočkami o standardním indexu lomu (n = 1,5) typu CROSS a Silic. CROSS jsou skladové minerální čočky a Silic jsou minerální čočky výrobní. Dále jsou součástí sortimentu čočky se středním indexem lomu (n = 1,6) typu Silic a nakonec i čočky s vysokým indexem lomu CROSS (n =

37 1,7), Silic (n = 1,7; 1,8; 1,9) [20, 20b]. Následující tabulka popisuje vlastnosti minerálních materiálů čoček. Název Index Abeovo Měrná hmotnost UV absorpce materiálu lomu (n) číslo ( ) 3 [ g cm ] [%] Silic 1,5 1,5 58,5 2,61 90 Silic 1,6 1,6 41,2 2,63 91 Silic 1,7 1,7 41,4 3,21 89 Silic 1,8 1,8 34,4 3,65 90 Silic 1,9 1,9 30,4 3,99 90 Tab. 6: Vlastnosti minerálních materiálů Čivice. [20] Mezi fototropní čočky patří v hnědém zabarvení CROSS 1,5 PBX, Silic 1,5 PBX a v šedém zbarvení Silic 1,5 PGX. [20b] Možné povrchové úpravy viz kapitola Sortiment jednoohniskových minerálních čoček firmy Hoya V oblasti jedoohniskových minerálních čoček firma Hoya rovněž vede materiály se standardním (n = 1,52), středním (n = 1,6) i vysokým indexem lomu (n = 1,7; 1,8; 1,9). Skladové čočky jsou označeny pod názvem Minerál s příslušným indexem lomu, ve kterém jsou k dispozici. Jedná se o produkty Minerál 1,52/1,60/1,70. Výrobní čočky se standardním indexem lomu jsou označeny jako UV 1,52, se středním indexem lomu jako LHI-2. Vysokoindexové čočky jsou LHI, THI-2 a THI. Následující tabulka popisuje vlastnosti výrobních minerálních čoček. Název Index Abeovo Měrná hmotnost UV absorpce materiálu lomu (n) číslo ( ) 3 [ g cm ] [nm] UV 1,52 1, ,61 do 315 LHI-2 1,60 1, ,63 do 330 LHI 1,70 1, ,21 do 320 THI-2 1,81 1, ,47 do 325 THI 1,90 1, ,99 do 340 Tab. 7: Vlastnosti Hoya minerálních čoček. [19]

38 Mezi speciální skladové čočky patří Min. speciální 1,52 v rozsahu sférických hodnot od -6,5 do -20,0 D a od +6,5 do +20,0 D. Tyto čočky jsou k dispozici bez povrchových úprav. Fototropní čočky jsou v hnědém i šedém zabarvení jako Minerál 1,52 Photo SBX/SGX, SBX/SGX 1,52 a SBX-2/SGX-2 1,60. [19] Následující tabulka uvádí možné povrchové úpravy minerálních čoček, kde úpravu SBX/SGX nelze kombinovat s další barevnou úpravou. MATERIÁL BEZ ÚPRAV AR AR+HYDRO MC UMBRA SBX/SGX! Minerál 1,52 Minerál 1,60 Minerál 1,70 UV 1,52 LHI-2 1,60 LHI 1,70 THI-2 1,81 THI 1,90 Tab. 8: Možnosti povrchových úprav Hoya minerálních čoček, [19] Sortiment jednoohniskových minerálních čoček firmy Sagitta V porovnání s firmou Hoya má Sagitta podstatně menší výběr minerálních brýlových čoček. Své minerální čočky označuje pod názvem Sagital. Firma Sagitta má ve svém sortimentu výrobní i skladové minerální čočky se standardním indexem lomu, označeny jako Sagital s příslušným indexem lomu 1,5. Následně jsou součástí sortimentu už jen výrobní vysokoindexové čočky Sagital 1,7. Tyto vysokoindexové čočky dosahují 45 % ztenčení v porovnání s čočkami o n = 1,5. Fototropní čočky jsou k dispozici jako výrobní s šedým odstínem zbarvení o intenzitě %, Sagital 1,5 Photogray. Intenzita zabarvení je ovlivněna okolní teplotou, proto tyto čočky mohou být nevhodné pro určité činnosti, zvláště u teplot pod 12 C při lyžování, při řízení otevřeného vozidla. Při teplotách nad 30 C čočky nedosahují maximálního zabarvení. [21, 65]

39 Název Index Abbeovo Měrná hmotnost UV absorpce UV filtr materiálu lomu (n) číslo ( ) 3 [ g cm ] [nm] [%] Sagital 1,5 1,5 58 2,50 do Sagital 1,7 1,7 35 3,21 do Sagital 1,5 Photogray 1,5 56 2,41 do Tab. 9: Vlastnosti minerálních čoček Sagitta. [21] Minerální brýlové čočky Sagital jsou k dispozici bez povrchových úprav nebo jen s povrchovou úpravou Super Purit. [21] Sortiment jednoohniskových minerálních čoček firmy Zeiss Zeiss minerální čočky jsou k dostání jak se standardním indexem lomu, středním indexem lomu, tak i s vyšším a vysokým indexem lomu. Punktal 1,5 je standardní minerální brýlová čočka, kterou lze doporučit pro korekci nízkých ametropií. Punktal 1,6 je středně indexová čočka, která díky vyššímu indexu lomu je tenčí a lehčí než čočka Punktal 1,5. Jedná se o esteticky atraktivní čočku, která je vyrobena z korunového skla. Je vhodná pro korekci nízkých až středních ametropií. Uropal 1,6 je název pro minerální středně indexovou čočku s lehkým hnědým filtrem. Čočka je vhodná pro použití venku i v místnosti. Lehkého zabarvení čočky je dosaženo přidáním selenia do roztavené skloviny. Čočka snižuje únavu očí vyvolanou umělým osvětlením a zajišťuje mírné zvýšení barevného kontrastu absorpcí paprsků modré části spektra. Uropal 1,6 je zabarven celoplošně ve hmotě. Pro vyšší dioptrické hodnoty není toto zabarvení vhodné. U rozptylek by intenzita zabarvení ve středu byla menší než na okraji čočky a u spojek by byla intenzita zabarvení zase ve středu větší. V těchto případech se doporučuje použít lehkého filtru s antireflexní vrstvou než ve hmotě zabarvené čočky s lehkým hnědým odstínem. Tital 1,7 je vysokoindexová čočka vhodná pro korekci vysoké ametropie. Jedná se o baryové flintové sklo. Vysokého indexu lomu se dosáhne přidáním oxidů titanu do roztavené skloviny. Zvýšením indexu lomu se snižuje okrajová tloušťka u rozptylek. Lantal 1,8 je vysokoindexová čočka pro vysokou myopii. Jedná se o lanthanové těžké flintové sklo. Přidáním lanthanu do skloviny se docílí zvýšení indexu lomu, ale i zvýšení odrazivosti materiálu. Lantal 1,9 je čočka pro korekci vysoké myopie. Vysokého indexu lomu v tomto případě

40 dosáhneme přidáním lanthanu a niobu do skloviny. Jedná se o lanthanové těžké flintové sklo. Lantal 1,8 a Lantal 1,9 se standardně dodávají s vícenásobnou antireflexní úpravou. [70] V současném produktovém katalogu se výše zmíněné minerální materiály označují pod názvem Zeiss Mono mineral s příslušným indexem lomu a lentikulární čočky pod názvem Zeiss Special Lenticular mineral 1,5/1,7. [18b] Název Index Abbeovo Měrná hmotnost Stupeň UVB Stupeň UVA materiálu lomu (n) číslo ( ) 3 [ g cm ] absorpce [%] absorpce [%] Punktal 1,5 1,525 58,3 2, >65 Punktal 1,6 1,604 43,8 2, >70 Uropal 1,6 1,604 41,7 2, >80 Tital 1,7 1,704 39,3 3, >64 Lantal 1,8 1,800 35,4 3, >74 Lantal 1,9 1,893 30,4 4, >83 Tab. 10: Vlastnosti minerálních čoček Carl Zeiss. [70] Zeiss nabízí fototropní čočky Umbramatic se standardním indexem lomu v hnědém odstínu a se středním indexem lomu v hnědém i šedém odstínu [71]. Současný název fototropních čoček zní Zeiss Mono Umbramatic. V sortimentu je i speciální čočka Zeiss Special Umbramatic Überfang (resp. Equitint) 1,7. Tato čočka je vhodná pro vyšší ametropie a vyšší astigmatické korekce. [18b, 71] Název Index Abbeovo Měrná hmotnost Absorpce materiálu lomu (n) číslo ( ) 3 [ g cm ] světla [%] Umbramatic Braun 1,525 56,5 2, Umbramatic 1,6 Braun/Grau 1,604 42,8 2, Umbramatic Equitint 1,706 39,3 3, Tab. 11: Vlastnosti fototropních čoček Zeiss. [71] Vhodné pro řízení jsou všechny čiré čočky, čočky s absorpční vrstvou Umbra 25, Uropal 1,6 (do středové tloušťky 5,5 mm o +4,50 D s úpravami ET, Gold ET a Super ET, do středové tloušťky 3,5 mm o 2,5 D bez antireflexní vrstvy) a neosvětlené fototropní čočky. [71] Možné povrchové úpravy uvádí kapitola

41 Bifokální minerální čočky Bifokální čočky se vyznačují dvěma lámavými účinky tak, že čočka je rozdělena na dvě části, kde jedna umožňuje korekci do dálky a druhá korekci do blízka. Jsou určeny pro korekci presbyopie [2, 5]. Jelikož jsou minerální brýlové čočky na ústupu, je sortiment bifokálních minerálních čoček jednotlivých distributorů poměrně malý Sortiment bifokálních minerálních čoček firmy Čivice Bifokální čočky jsou dostupné jako výrobní s C typem segmentu (C tvar segmentu zajišťuje méně odrazu od zakřiveného předělu) o velikosti 28 mm. Produkty jsou z materiálů se standardním indexem lomu v podobě čirých čoček BIFO Silic C28 1,5 a v podobě fototropních čoček BIFO Silic C28 1,5 PBX - hnědý/pgx šedý odstín. Dále jsou součástí sortimentu čočky se středním indexem lomu jen v čiré podobě BIFO Silic C28 1,6. [20b, 72] Možné povrchové úpravy viz Kapitola Sortiment bifokálních minerálních čoček firmy Hoya Bifokální minerální čočky firmy Hoya jsou v nabídce se segmentem typu C a to ve dvou velikostech 25 a 28 mm. Bifokální čočky jsou k dispozici v minerálních materiálech o standardním (UV 1,52) i středním indexu lomu (LHI-2 1,60). Jednotlivé kombinace velikostí segmentů s materiálem, možné úpravy a rozsahy adice jsou uvedeny v následující tabulce. Úpravu SBX/SGX nelze kombinovat s barevnou úpravou Amber. [19] Segment/materiál Bez úprav MC AR SBX SGX Amber Adice v D C25 UV 1,52 0,5 až 4,0 C28 UV 1,52 0,75 až 4,0 (pro SBX 0,5 až 3,5) C28 LHI-2 1,60 0,5 až 3,5 Tab. 12: Úpravy bifokálních čoček Hoya a rozsah adice. [19] Sortiment bifokálních minerálních čoček firmy Sagitta Firma Sagitta má ve svém sortimentu minerální bifokální čočky s D typem segmentu o velikosti 28 mm jen se standardním indexem lomu v podobě čirých čoček D28 Sagital 1,523 a v podobě fototropních čoček D28 Sagital Photogray 1,523. Tyto výrobní čočky se vyrábějí

42 s adicí 1,00 až 4,00 D. Bifokální čočky jsou vyráběny bez povrchových úprav nebo s úpravou Super Purit. [21] Sortiment bifokálních minerálních čoček firmy Zeiss Bifokální čočky firmy Zeiss se zadní torickou plochou můžeme označit pod názvem Duopal [71]. Dnes se v katalogu nacházejí pod názvem Zeiss BIFO Classic Mineral. Jsou v provedení ve dvou velikostech C segmentu 25, 28 mm. Trifokální čočky se označují jako Trifokal, ale v současné nabídce katalogu produktů je již nenalezneme. [18b] Použitý materiál pro tyto bifokální čočky je rovněž ve standardním a středním indexu lomu. Mezi produkty se standardním indexem lomu patří čirá čočka Duopal C28, k dispozici je také fototropní čočka s hnědým odstínem Umbramatic Duopal C28. Jediným produktem se středním indexem lomu je čirá tenká bifokální čočka Duopal 1,6 C25 dosahující kvality materiálu čoček Punktal 1,6. [18b, 73] Tyto bifokální čočky se vyrábějí s adicí 0,75 až 4,00 D. Mezi povrchové úpravy bifokálních fototropních čoček patří Super ET, Gold ET, ET. V případě čirých čoček jsou navíc úpravy Super/Gold Filter ET. [18b] Obr. 11: Rozměry čočky Duopal 1,6 C25. [73] Progresivní minerální čočky Tyto čočky se vyznačují plynule narůstající optickou mohutností od horní po spodní část čočky. Koncepčně vycházejí z asférických ploch a jsou určeny pro korekci presbyopů. Minerální čočky jsou na ústupu, proto je sortiment progresivních minerálních čoček omezen

43 Sortiment progresivních minerálních čoček firmy Čivice Mezi designy progresivních minerálních čoček patří MV-AKTIV INT. MV-AKTIV INT je design čočky, pro nějž je charakteristické poměrně rychlé přivykání uživatele, pohodlné vidění na dálku. Avšak vidění na střední vzdálenosti a blízko je s horší kvalitou. Širší pole do dálky. Délka progresivního koridoru je 14 mm. Výše zmíněný design lze použít v následujících variantách čirého materiálu; se standardním indexem lomu MV-AKTIV INT Silic 1,5, se středním indexem lomu MV- AKTIV INT Silic 1,6 a s vysokým indexem lomu MV-AKTIV INT Silic 1,8. Jedinou fototropní minerální čočkou je ve středním indexu lomu MV-AKTIV INT Silic 1,6 PBX. [20b, 72] Možné povrchové úpravy viz kapitola Sortiment progresivních minerálních čoček firmy Hoya Jedná se o tradiční progresivní čočky. Návrh designu a výroby ideální brýlové čočky, která vyhovuje potřebám uživatele, je vytvořen simulačně výpočtovým programem ITCT (Integrated Transmittance Control Technology). Mezi konkrétní designy progresivních minerálních čoček patří následující typy. Design Hoyalux Summit Pro je pro uživatele s aktivním životním stylem, zajišťuje širokou zónu na čtení, širší zorné pole a snadnou adaptaci uživatelů, přirozené vidění na všechny vzdálenosti. Délka koridoru je 14 mm. Adice od 0,75 do 3,5 D. [19, 74] Design Hoyalux Summit CD je navržen pro malé a úzké brýlové obroučky, má širokou střední část koridoru pro flexibilní interakce, zaručuje rychlé přizpůsobení a zobrazení v jednom plynulém pohybu. Délka koridoru je 11 mm. Adice od 0,75 do 3,5 D. [19, 75] Design Hoyalux GP Wide je především pro zákazníky, kteří hledají komfort při dlouhodobém intenzivním čtení. Tento design má širokou čtecí zónu, díky níž se redukují pohyby hlavou při práci do blízka. Doporučuje se pro zkušené uživatele progresivních brýlových čoček a pro zákazníky s vysokou hodnotou adice nad 2,5 D. Je vhodný pro práci na stole i s počítačem. Délka koridoru je 14 mm. Adice od 0,75 do 3,5 D. [19b, 75] Materiály a povrchové úpravy, v nichž jsou designy progresivních čoček provedeny, jsou detailně uvedeny v tabulce

44 Materiál/design Hoyalux Summit Pro Hoyalux Summit CD Hoyalux GP Wide UV 1,52 bez úprav, MC, AR, Amber bez úprav, MC, AR, Amber LHI-2 1,60 bez úprav, MC, AR, Amber bez úprav, MC, AR, Amber bez úprav, MC, AR, Amber LHI 1,70 MC, AR MC, AR, Amber THI-2 1,81 MC, AR, Amber SBX/SGX 1,52 bez úprav, MC, AR SBX-2/SGX-2 1,60 bez úprav, MC, AR bez úprav, MC, AR bez úprav, MC, AR Tab. 13: Materiály a povrchové úpravy progresivních čoček Hoya. [19, 19b] Sortiment progresivních minerálních čoček firmy Sagitta Sagitta nemá tento druh čoček ve výrobním programu Sortiment progresivních minerálních čoček firmy Zeiss Všechny progresivní brýlové čočky ZEISS se vyznačují následující charakteristikou [18]: Variabilní inset Hotizontální symetrie (pro dobré binokulární vidění) Minimalizace aberací vyšších řádů (asférická, atorická plocha) ZEISS Design parameter a ZEISS Design Fingerprint Technologie FreeForm Důležitou komponentou horizontální symetrie je variabilní inset, kde oblast na blízko je u čoček nasálně posunuta pro zajištění koincidence zorných polí obou konvergujících očí. Jedná se tedy o čočky zajišťující optimální binokulární vidění (tzn. bezproblémová syntéza obou obrazů, normální vnímání hloubky, identické vertikální prizmatické efekty vpravo i vlevo). Tenký atraktivní vzhled a nižší nárůst astigmatických vad v periferních zónách zajišťuje asférická, atorická plocha [73]. Použité technologie u progresivních brýlových čoček Zeiss jsou EyeFit, FrameFit, C.O.R.E. Technologie, SuperSlim a 3D WideVision Technologie viz kapitola [18]. Mezi konkrétní designy progresivních minerálních čoček (Zeiss Multi) patří PLUS 2, SUPERB, INDIVIDUAL 2. Multi PLUS 2 je 2. generací progresivních čoček s optimálně komfortním viděním a perfektním binokulárním vnímáním. Má o 35 % větší binokulární zorná pole oproti běžným typům progresivních čoček. Minimální výška centrace 18 mm

45 Multi SUPERB je design zahrnující individuální parametr FrameFit (volně volitelná délka progrese). Design zaručuje o 40 % větší binokulární zorné pole v porovnání s běžnými progresivními čočkami. Multi INDIVIDUAL 2 je progresivní čočka uzpůsobená pro individuální data zákazníka s optimalizací ploch pro každý dioptrický účinek a s individuální délkou progrese. [18] Výše zmíněné progresivní čočky jsou nabízeny v adici od 0,75 do 3,50 D, prisma do 3 pd. Progresivní brýlové čočky jsou dostupné v materiálu se středním indexem lomu jako Mineral 1,6 (čiré) a jako Umbramatic 1,6 Braun/Grau (fototropní), dále i s vysokým indexem lomu jako Mineral 1,8 (čiré). [18b] Mezi konkrétní design kancelářských čoček (tzv. Zeiss Officelens) patří PLUS 2 ROOM. Officelens PLUS 2 ROOM je progresivní čočka určená pro optimální vidění v uzavřených prostorách do 4 m. Design má výrazně širší oblast na blízko a širší progresivní zónu. Čočka je dostupná v materiálu Mineral 1,6 (čirá). [18, 18b] Povrchové úpravy viz kapitola Stručné zhodnocení sortimentu v oblasti minerálních čoček Z výše uvedeného rozboru vyplývá, že minerální čočky mají ve svém výrobním programu všechny uvedené firmy. Všechny firmy jsou rovněž schopny dodat minerální čočky s povrchovou úpravou, při čemž u některých je rozsah sortimentu úprav poměrně široký (Hoya a Zeiss). Všechny čtyři porovnávané firmy mají ve svém výrobním programu jednoohniskové minerální čočky, jejichž sortiment je u tří z nich (Čivice, Hoya, Zeiss) podobný. Rovněž technické parametry jsou srovnatelné. Pouze jedna firma (Sagitta) má v porovnání s ostatními firmami podstatně nižší sortiment. Vlivem faktu, že bifokální čočky jsou většinou vytěsňovány a nahrazovány širokou nabídkou progresivních čoček, je nabídka tohoto typu čoček u všech uvedených firem velmi omezená. Snížením sortimentu tak všechny firmy reagují na snížení poptávky. Progresivní minerální čočky mají ve svém výrobním programu tři z uvedených firem. Jedna společnost (Sagitta) progresivní minerální čočky vůbec nenabízí. Dvě firmy mají sortiment progresivních minerálních čoček standardní (Hoya, Zeiss). Je předpokladem, že ústup od sortimentu minerálních čoček u některých firem bude kompenzován jejich zaměřením na čočky plastové

46 5.2. Plastové brýlové čočky Tento materiál brýlových čoček patří mezi nejrozšířenější na současném optickém trhu. Na trh byl poprvé uveden v roce Od této doby plastový materiál získával díky svým výhodám stále více uživatelů. Plastové brýlové čočky jsou vyráběny v různých variantách materiálů a ztenčení. Výhody: dobrá mechanická odolnost proti rozbití, o polovinu lehčí než minerální čočky, s povrchovou úpravou odolné proti poškrábání, barvitelné, s vysokým UV filtrem, nezbytné pro vázané a vrtané brýle. Nevýhody: bez povrchové úpravy jsou méně odolné proti poškrábání. [20] Povrchové úpravy plastových brýlových čoček Stejně jako u minerálních čoček jsou i u plastových čoček použity povrchové úpravy, které vylepšují jejich užitné vlastnosti a prodlužují samotnou životnost čočky. Úpravy zvyšují odolnost čoček proti poškrábání a taktéž usnadňují péči uživatelům. [2] Sortiment povrchových úprav firmy Čivice Sortiment povrchových úprav pro plastové čočky, které firma Čivice používá, je širší v porovnání s úpravami pro minerální čočky o úpravy Titan, PUR, Hard Coat, Tvrzení standart. Úpravy MAR SH a MAR jsou vhodné pro minerální i plastové čočky. MAR SH je antireflexní úprava se sedmi antireflexními vrstvami, včetně vrstvy tvrdící, adhezní, antistatické a superhydrofobní. Úprava má zelený i modrý zbytkový reflexní odstín. Úprava MAR obsahuje Hard Coat vrstvu, zelenou i modrou AR vrstvu a hydrofobní vrstvu. Hard Coat úprava je velmi tvrdá elastická lakovaná vrstva zajišťující odolnost proti oděru. Další úpravou je Tvrzení standart, které zvyšuje odolnost čočky o cca 100 %. Povrchová úprava Titan je tvořena vrstvou Super Hard Coat, zelenou antireflexní vrstvou a superhydrofobní, oleofóbní, antistatickou vrstvou. PUR úprava má stejné složení jako Titan úprava, ale AR vrstva je bezbarvá. [20, 20b]

47 Obr. 12: Obrázek vlevo: pohled bez, vpravo s antireflexní úpravou. [20] V rámci barevných úprav firma Čivice disponuje vzorníkem barev CLASIC, módními barevnými úpravami PASTEL, PARTY a TREND. Pro sportovní či speciální využití jsou určeny barvy PROFI/SPORT, které jsou k dispozici jen celoplošně. Office Activ Tenis Skeet Golf Obr. 13: Profi/Sport barvy. [20] Barevné varianty pro polarizační čočky NuPolar jsou v barvě světle šedá (vhodná při nižších intenzitách světla s propustností 34 %, možné dobarvovat do módních odstínů), tmavě šedá (pro vysokou intenzitu slunečního záření, propustnost 16 %), hnědá (propustnost 22 %) a zelená (propustnost 15 %). [20] Firma Čivice rovněž nabízí k prodeji fototropní a fotopolarizační čočky. Čivice nejsou výrobcem těchto nabízených čoček, pouze distribuují čočky tohoto typu jiného výrobce. Transitions Signature VII, Acclimates a Transitions XTRActive patří právě mezi tyto nabízené fototropní čočky. Transitions Signature VII a Acclimates jsou v hnědém a šedém zabarvení se 100 % ochranou proti UV záření. Transitions Signature VII se rychle adaptuje na měnící se podmínky, v místnosti je čirý. Transitions XTRActive jsou v šedém zbarvení, taktéž se 100 % UV ochranou. Mírně se zabarvují v místnosti a zbarvují se i za sklem automobilu. DriveWear je samozabarvovací polarizační čočka pro řidiče. Nabývá žlutozelených až hnědých odstínů dle intenzity světla. Žlutozelené zbarvení čoček nastává při zatažené obloze, je vysoce kontrastní a vynikající pro rozlišení detailů bez rušivých odlesků. Aktivován je polarizační filtr s absorpcí 68 %. Měděné zbarvení čoček při ostrém slunci za sklem pohlcuje přebytečné světlo a odstraňuje odlesky a oslnění. Dochází k aktivaci polarizačního filtru. Fototropní vrstva je aktivována viditelným zářením. Čočka dosahuje absorpce 78 %

48 Tmavě hnědý odstín zabarvení ve venkovním prostředí zabezpečuje ochranu proti UV záření, komfortní vidění bez rušivých odlesků a oslnění. Dochází k aktivaci polarizačního filtru. Fototropní vrstvy jsou aktivovány UV zářením a viditelným zářením. [20] Obr. 14: Žlutozelené zbarvení čoček při nízké intenzitě světla s absorpcí 68 %. [20] Obr. 15: Měděné zbarvení čoček při vysoké intenzitě světla za sklem s absorpcí 78 %. Obr. 16: Tmavě hnědý odstín zabarvení s absorpcí 88 %. 20] Sortiment povrchových úprav firmy Hoya Hoya má ve svém výrobním programu několik antireflexních úprav HI-Vision a tvrdící úpravu Hard. HI-VISION LONGLIFE je jedna z nejtvrdších antireflexních úprav. Nabízí vysokou odolnost proti poškrábání, zajišťuje světelnou propustnost 99 %. Obsahuje hydrofobní vrstvu zajišťující uživateli brýlí mnohem menší obtíže s deštěm a kondenzací par na čočce. Součástí úpravy je i antistatická vrstva. Úprava zajišťuje dlouhou životnost a odolnost proti teplu. Povrchová úprava BlueControl je k dispozici s úpravou HI-VISION LONGLIFE. HI- VISION LONGLIFE BlueControl je tedy úprava neutralizující modré světlo, které vyzařují obrazovky počítačů, mobilních telefonů, a které je obsaženo v umělém osvětlení interiérů a ve

49 slunečním záření. BlueControl přispívá ke snížení únavy očí, oslnění a zlepšuje kontrast. SUPER HI-VISION úprava má velmi odolnou antireflexní vrstvu proti poškrábání, která má 3krát vyšší tvrdost než standardní antireflexní úpravy. Zajišťuje minimální zbytkový odraz zeleného odstínu. Čočky opatřené touto úpravou se snadno udržují. HI-VISION AQUA je standardní antireflexní úprava, vysoce vodo-odpudivá a se světelnou propustností minimálně 99 %. Má přirozeně nazelenalé zbytkové zabarvení. HI-VISION back AR je úprava Hi-Vision Aqua na zadní straně čočky. HOYA HARD je oboustranné tvrzení, které je součástí všech antireflexních úprav na plastových čočkách. Tvrzení je možné provést samostatně jako dodatečnou úpravu. [19, 68] Vlastnosti úprav Eliminace nepříjemných odlesků Hydrofobní úprava Odolnost proti nečistotám Odolnost proti poškrábání Antistatická úprava Čisté kontrastní vidění Pohodlí při nošení Bezpečnost při nočním řízení Hi-Vision LongLife Super Hi-Vision Hi-Vision Aqua Tab. 14: Porovnání vybraných Hoya povrchových úprav. [19] Hoya rozlišuje dvě skupiny barevných úprav; Spectrum Sphere a Dynamic Sphere. Barvy Spectrum Sphere zahrnují v nabídce 21 celoplošných barev a 15 barev gradálních, výběr ze slunečních barev Sunglass special, ze speciálních gradálních barev, kancelářských barev a barev fashion. K výběru jsou různé odstíny hnědé, šedé, modré, zelené a růžové. Barvy Dynamic Sphere je řada barev polarizovaných brýlových čoček, která je nevhodná pro řízení v noci. Jsou nabízeny ve světle nebo tmavě hnědé, v šedozelené a kouřově šedé barvě. [19, 68] Obr. 17: Polarizační barvy. [19] Obr. 18: Barvy pro kancelářské čočky. [19]

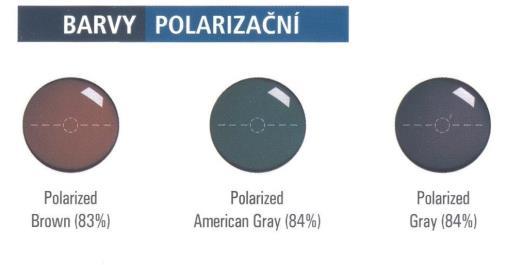

50 [ Obr. 19: Příklad barevných úprav pro plastové čočky firmy Hoya. Při řízení v noci musí mít čočka minimální propustnost 75% dle normy DIN EN [19] Součástí sortimentu jsou i fototropní a fotopolarizační čočky. U fototropních čoček Transitions vybíráme ze dvou barev, kontrastní hnědé či neutrální šedé. Intenzita zabarvení je 85-7 % pro hnědou a pro šedou barvu 88-7 %. U nejtmavších fototropních čoček Transitions XTRActive je jen šedé zbarvení s intenzitou %. [19] Fotochromatická brýlová úprava Suntech je nabízena ve dvou odstínech hnědé a šedé. Může být nanášena na téměř jakýkoli materiál a design od firmy Hoya. Standardní součástí povrchové úpravy je i antireflexní úprava a tvrdící vrstva. Hnědé zabarvení čočky dosahuje intenzity zabarvení 79-7 %, šedé 88-7 %. Jako fotopolarizační čočky jsou v nabídce čočky Drivewear s UV filtrem 400 nm, míra

51 zabarvení je venku % a za sklem ve vozidle % (při teplotě 23 C) Sortiment povrchových úprav firmy Sagitta Sortiment povrchových úprav pro plastové čočky je tvořen antireflexními úpravami Carbo Purit, Nano Purit, Super Purit a UMC. Dále obsahuje i barevné povrchové úpravy Image, Mirror a Colour. Super Purit je povrchová úprava, která obsahuje olejofóbní, hydrofobní a zelenou antireflexní vrstvu. Součástí úpravy je taktéž UV filtr a Grafit Ultra vrstva (elastická lakovaná vrstva proti oděru), která prodlužuje životnost brýlové čočky. Nano Purit je antireflexním zušlechtěním povrchu brýlových čoček. V porovnání s předešlou úpravou Super Purit má modrý zbytkový reflexní odstín, dále tato úprava obsahuje navíc antistatickou vrstvu. Carbo Purit je povrchová úprava, která se liší od úpravy Super Purit tím, že má navíc dvě antistatické vrstvy a vrstvu antishock. UMC je antireflexní úprava se zeleným zbytkovým odstínem, která je určena jen pro skladové brýlové čočky. Je kombinací vrstvy Grafit Ultra se sedmi integrovanými antireflexními vrstvami a s TOP COAT hydrofobní vrstvou. Obsahuje i UV filtr. Úprava Mirror je kombinací zvolené barvy, UV filtru (do 400 nm), vrstvy Grafit Ultra, antireflexu PURIT (nanášeného na zadní straně čočky) a zrcadlící vrstvy. Zrcadlová vrstva může být provedena zlatě nebo stříbrně. Image je povrchová úprava, jenž má téměř totožné složení jak předcházející úprava Mirror. Liší se jen tím, že neobsahuje zrcadlovou vrstvu. V případě úpravy Colour se jedná o kombinaci barvy, UV filtru, Grafit Ultra vrstvy. Struktura rovnoměrně naneseného barviva spolu s UV filtrem, která je fixována lakovou vrstvou Grafit Ultra, nám poskytuje požadovanou světlost, zvyšuje kontrast, prodlužuje životnost čočky a stabilitu barevného odstínu. [21, 65] V oblasti barevných úprav má společnost Sagitta k dispozici dvě skupiny barev. Jedna skupina barev je určena pro brýlové čočky z materiálu Orplas (materiál o standardním indexu lomu 1,5) a druhá skupina je určena pro čočky z materiálu Orgalit (n = 1,6). Firma Sagitta nabízí pro plastové čočky o standardním indexu lomu bohatou nabídku barevných úprav. Možný je výběr z kolekce barev GRAND a z kolekce barev PRO SPORT. Barvy GRAND jsou ochranné sluneční barvy s požadovanou propustností světla a

52 kontrastním účinkem. Barvy PRO SPORT zvýrazňují kontrast objektů a předmětů. [21] Pro čočky z materiálu Orgalit je možné vybírat barvu z kolekce barev LIT. Barvy je možné použít jen v povrchových úpravách Image a Mirror. Jedná se o sluneční ochranné barvy, které je možné vyhotovit celoplošně nebo v gradálním provedení. Tab. 15: Kolekce barev PRO SPORT. [21] Tab. 16: Kolekce barev GRAND. [21] Tab. 17: Kolekce barev LIT, v tabulce jsou absorpce jednotlivých barev v % a kategorie filtrů.[21] Součástí sortimentu jsou opět fototropní a fotopolarizační čočky. Jsou vyráběny s hnědým nebo šedým zabarvením. Transitions jsou v šedé barvě s 83-8 % intenzity zabarvení, v hnědé s 80-5 % zabarvení. Transitions XTRActive jsou v šedé barvě s intenzitou zabarvení %. Sunsensors fototropní čočky jsou v šedé barvě s intenzitou zabarvení %, v hnědé %. Dále Acclimates je v šedé/hnědé barvě s absorpcí 83-5 %. Drivewear čočky jsou v odstínech hnědé s absorpcí %. NXT fotochromatic

53 dosahuje v hnědé barvě % absorpce, v měděné barvě %. [21] Sortiment povrchových úprav firmy Zeiss Firma Zeiss vede pro plastové čočky povrchové úpravy ET, Gold ET, Super ET, které jsou už uvedeny v kapitole Mezi další úpravy plastových čoček patří HART, LotuTec, Dura Vision Platinum, Dura Vision Back a Dura Vision Mirror. Úprava HART je tvrdou lakovanou vrstvou, která zvyšuje odolnost čočky. LotuTec je úprava, která zajišťuje snadno čistitelný povrch (hydrofobní, olejofóbní, antistatický účinek díky Clean Coat vrstvě) odolný proti poškrábání. Jedná se o superantireflex se zelenomodrým zbytkovým reflexem. V případě Dura Vision Platinum se jedná o nejtvrdší povrchovou úpravu plastových čoček. Superantireflex má méně viditelný modrý zbytkový reflex. Povrch je vysoce odolný proti poškrábání a obsahuje hydrofobní, olejofóbní a antistatickou vrstvu, které zajišťují snadné čištění čočky. Existují i varianty do slunečních brýlí; Dura Vision Back (s antireflexem jen zezadu) a Dura Vision Mirror (zepředu lehká zrcadlová vrstva). [18, 69] Barevné úpravy čoček firmy Zeiss jsou zhotoveny v celoplošné barvě nebo v plynulém přechodu jedné (gradal ) nebo dvou barev (bicolor). V sortimentu barevných úprav jsou také speciální sluneční filtry SKYLET a medicínské filtry. [18] 12 % 25 % 60 % 75 % 85 % 95 %! 10% černá růžová hnědá modrá zelená Obr. 20: UNI CELOPLOŠNÉ barvy pro organické čočky s indexem lomu 1,5; 1,6; 1,67!... není vhodné pro řízení motorových vozidel, dle normy DIN EN [18]

54 25/0 % 75/25 % 90/40 % 40/0 % 75/15 % pistácie 25/10 % skořice 25/10 % kámen 25/10 % jeans 25/10 % Obr. 21: Barvy BICOLOR pro čočky s n = 1,5; 1,6; 1,67. [18] Obr. 22: Plynulý přechod barev gradal pro organické čočky s n = 1,5; 1,6; 1,67. [18] Vzorník barev PROGOLF Z názvu je patrné, že se jedná o barvy určené pro golf. PROGOLF je selektivně absorbující barva se 100 % solárním UV filtrem. Barva je použitelná pro organické čočky s indexem lomu 1,5; 1,6; 1,67. ProGolf PV je nevhodný pro řízení motorových vozidel. [18] ProGolf PU ProGolf PV pro střední světelné podmínky pro slunečné počasí Obr. 23: ProGolf barevná úprava. [18] Vzorník barev SKYLET Brýlové čočky s barevnou úpravou SKYLET je možné použít při mnoha každodenních činnostech (řízení motorových vozidel, rybaření, vodní a zimní sporty). Jedná se o sluneční filtry, které je možné použít i na polarizační čočky ZEISS POLARIZED. Jsou nabízeny v odstínech červenohnědé (Fun 70) pro střední světelné podmínky, hnědé (Road 80) nezkreslující červenou pro řidiče, tmavě hnědé (Sport 90) pro slunečné počasí v horách a u vody. [18]

55 Skylet FUN Skelet ROAD Skelet SPORT Obr. 24: Barvy Skylet. [18] Vzorník barev FUN AND FASHION Barvy Fun and Fashion jsou použitelné pro čočky o indexu lomu 1,5 a 1,6. Sunset Violet 75 %, Space Blue 50 % jsou nevhodné pro řízení motorových vozidel. Happy Yellow Magma Orange Spicy Red Sunset Violet Prejty Pink Sweet Violet Spice Blue Chillout Green 35 % 50 % 60 % 75 % 35 % 50 % 50 % 35 % Obr. 25: Fun and Fashion barvy. [18] Vzorník barev MEDICÍNSKÉ FILTRY Medicínské filtry jsou nabízeny ve třech odstínech, hnědá, oranžová, modrá. Jsou nevhodné pro řízení motorových vozidel. [18] Jednoohniskové plastové čočky Tyto plastové čočky s jedním korekčním účinkem patří mezi nejužívanější korekční člen. Slouží ke korekci zraku myopů, hypermetropů a presbyopů. Jednoohniskové plastové čočky se na trhu vyskytují v mnoha materiálech a designech. Díky své lehkosti a odolnosti proti rozbití jsou tyto čočky vhodné pro děti a sport. [2, 70] Sortiment jednoohniskových plastových čoček firmy Čivice Jednoohniskové čočky firmy Čivice jsou dodávány ve třech možných designech. Jedná se o design sférický, který je tvořen dvěma sférickými plochami, jež se vyznačují konstantním poloměrem křivosti funkční optické plochy čočky [6, 51]. Dále mluvíme o asférickém designu, kde asférická plocha má plynule měnící poloměr křivosti od středu k okraji čočky [51]. Poslední design je individuální tzv. INDIVIDUAL jednoohniskové čočky. Jedná se o skupinu organických čoček, které jsou vyráběny na míru. Jedinečný design vzniká po

56 zohlednění anatomických parametrů zákazníka. System Individual měří specifické parametry (kromě dioptrických hodnot, adice a výšky centrace se měří i úhel prohnutí obruby, inklinační úhel, pupilární distance monokulárně, šířka nosníku, šířka a výška očnice, vrcholová vzdálenost čočky od oka). Čočky s individuálním designem jsou vhodné pro všechny refrakční vady, výborně zobrazují (ostře, kontrastně) po celé ploše čočky. [20, 20b, 72] Firma Čivice má ve svém výrobním programu organické čočky z materiálu ve standardním indexem lomu pod označením Plast 1,5 (sklad), CR-39 1,5 (výroba), TRIVEX 1,53 (sklad) a nebo TRILOGY 1,53 (výroba). Další možné materiály jsou ve středním indexu lomu, označovány jako Polykarbonát 1,59 (sklad), FINAL 1,6 (výroba), Plast 1,6 (sklad), TRIBRID 1,6 (výroba). V sortimentu Čivice jsou i vysokoindexové materiály Plast 1,67 (sklad), MICRO 1,67 (výroba), ULTRA 1,74 (výroba), Plast 1,74 (sklad) [20] Mezi speciální lentikulární čočky patří Lenti Plus/Minus 1,5 a Omega Plus/Minus 1,5. [20b] Sluneční brýlové čočky mají možnost barevné úpravy v celoplošném nebo gradálním zabarvení s hnědým, šedým a zeleným odstínem. Sluneční čočky jsou označeny jako UV SUN a jsou dodávány v materiálu CR39 nebo v barveným fotopolarizačním trivexu NXT [20, 20b, 72]. NXT materiál chrání před sluncem, blokuje 100 % UVA a UVB záření. Tento materiál poskytuje čočce lehkost, pevnost. NXT čočky poskytují vynikající vnímání detailů a barev. NXT je ideální produkt pro různé sporty a pro aktivní lidi (lyžaře, cyklisty) [38]. Mezi sluneční plastové čočky můžeme zařadit i čočky fototropní, polarizační a fotopolarizační. Například Transitions Signature VII jsou nové samozabarvující čočky, které v mnoha situacích reagují lépe než čočky Transitions VI, hlavně na nepřímé světlo i při vyšších teplotách okolního prostředí. Zachovávají si čirost v místnosti a rychle se deaktivují (asi o 20 % rychleji než čočky Transitions VI). Dosahují vyššího stupně ztmavení než Transitions VI (hnědé o 21 %, šedé o 15 %). Dodávají se z materiálu o indexu lomu 1,5; 1,53; 1,6; 1,67. Transitions XTRActive jsou nejtmavší fototropní čočky. Venku jsou tmavé jako běžné sluneční brýle (při 23 C 10 % propustnosti světla, při 35 C 20 % propustnosti světla). Ve vozidle reagují jak na UV záření, tak i na viditelné spektrum světla a zatmaví se na 50 %. Čivice nabízí Transitions XTRActive v materiálu CR39 a TRILOGY. [38] Acclimates je další typ fototropní čočky s indexem lomu 1,501, Abbeovým číslem 57 a 3 hustotou 1,32 g cm. Vyrábí se ve sférickém provedení s UV filtrem 390 nm. [34] Polarizační čočky NuPolar zlepšují ostrost vidění, což je nejdůležitější funkce slunečních

57 brýlí. Dodávají se v barvě světle a tmavě šedé, hnědé a zelené a v materiálu CR39, TRILOGY. Samozabarvovací polarizační čočky DriveWear pro řízení ve dne i v noci jsou nabízeny v materiálu CR39, TRILOGY. [38] Firma Čivice disponuje povrchovými úpravami HardCoat, MAR a MAR SH skladové, u výrobních je navíc možná úprava Titan a PUR. pro čočky Sortiment jednoohniskových plastových čoček firmy Hoya Společnost Hoya dodává jednoohniskové čočky ve sférických i asférických designech. Hilux je název pro standardní sférickou jednoohniskovou čočku. Používá se pro nižší dioptrické hodnoty. Lze ji pořídit za nízkou cenu. Nulux je jednoohnisková asférická čočka vhodná pro korekce středních a vyšších dioptrických hodnot. Čočka je plošší a esteticky atraktivní. Nulux EP je individuální jednoohnisková bi-asférická čočka, která je vhodná pro korekce vyšších dioptrických hodnot. Design čočky se vyznačuje vysokou kvalitou zobrazení a umožňuje maximální kontrast při všech světelných podmínkách. Zobrazování i v periferiích čočky je bez zkreslení. Pod názvem Nulux Active se skrývá speciální jednoohnisková asférická čočka s plynule rozloženou funkční podporou akomodace. Je vhodná proti únavě očí nebo pro začínající presbyopii. Působí preventivně proti bolestem hlavy. Je určena pro aktivní uživatele. Zajišťuje ostré vidění ve všech směrech. Čočka je vyrobena Freeform technologií, která je doplněna o specifické kalkulace Hoya. Podpora akomodace u Nulux Active 25 je +0,53 D a u Nulux Active 35 je +0,88 D. U objednávky uvádíme hodnotu na dálku a podporu akomodace. Poslední design se nazývá Estelux. Jedná se o jednoohniskové čočky řady Smart line. [19] Následující tabulka uvádí organické materiály čoček a jejich vlastnosti. V tabulce materiály PNX, EYAS, EYNOA a EYVIA jsou vhodné pro vrtané a vázané obruby

58 Název Index Abbeovo Měrná hmotnost UV absorpce Pevnost v tahu materiálu lomu (n) číslo ( ) 3 [ g cm ] [nm] [kgf] CR 39 1,5 1, ,32 do PNX 1,53 1, ,11 do Solio 1,55 1, ,20 do EYAS 1,60 1, ,32 do EYNOA 1,67 1, ,37 do EYVIA 1,74 1, ,47 do Tab. 18: Vlastnosti organických čoček. [19] Materiál Hilux Nulux Nulux EP Nulux Sklad Výroba Sklad Výroba Výroba active CR 39 1,5 PNX 1,53 Solio 1,55 EYAS 1,60 EYNOA 1,67 EYVIA 1,74 Tab. 19: Materiály čoček v možných designech. [19] Kombinací jednotlivých designů a výše uvedených materiálů s povrchovými úpravami vzniká bohatá nabídka jednoohniskových čoček, která je zde jen nastíněna. Možné povrchové úpravy jsou uvedeny v kapitole Úpravu Suntech a Transitions nelze kombinovat s jinou další barevnou úpravou. Součástí sortimentu Hoya jsou i speciální lentikulární brýlové čočky v designu Hilux a v materiálu CR 39, např. Lenticular CX a Lenticular CC. Tyto čočky je možné opatřit v barevné úpravě celoplošně, v barvě gradal, fashion a v kancelářské barvě (jen skylite). [19] Mezi sluneční plastové čočky řadí firma Hoya Sunglass Special jednoohniskové čočky se speciálními barevnými filtry, které poskytují 100 % ochranu vůči UV záření. Čočky jsou dostupné v designu Hilux a v matriálu CR 39. Další sluneční čočkou je Hoyatint UV dodávaná v hnědé i v šedé barvě, v materiálu EYAS. Je opatřena úpravou HV back AR. Fototropní i fotopolarizační čočky také poskytují UV ochranu před slunečním zářením. Transitions je možné nabídnout v designu Hilux skladové/výrobní a v materiálech o indexu lomu 1,5; 1,53; 1,6/1,5; 1,53; 1,6; 1,67 nebo v designu Nulux výrobní, v materiálu o

59 indexu lomu 1,5; 1,6; 1,67. Suntech je dostupný jako povrchová úprava v kombinaci s materiály CR39, PNX 1,53, EYAS 1,60, EYNOA 1,67 a EYVIA 1,74 nebo jako homogenní fotochromní materiál Solio o indexu lomu 1,55, v zabarvení Brown nebo Grey. Míra zabarvení 7-88 % v šedé a 7-79 % v hnědé barvě je za teploty 23 C. [19, 76] Polarizační čočky Polarized a fotopolarizační čočky Drivewear poskytují uživateli 100 % UV ochranu a jsou k dispozici v designu Hilux. Čočky Drivewear jsou dostupné v materiálu o n = 1,5 a čočky Polarized jsou dostupné navíc v materiálu o n = 1,6. Oba typy čoček jsou opatřeny úpravami HVLL, SHV, HVA, HV back AR nebo HARD. Hilux HBC (High Base Curved) jsou čočky mající vyšší zakřivení a jsou určeny pro sportovní a sluneční obruby. Možné jsou barevné úpravy a úpravy HVLL, SHV, HVA. [19] Sortiment jednoohniskových plastových čoček firmy Sagitta Následující sortiment organických čoček je dělen na dvě skupiny tak, jak své produkty ve vztahu k zákazníkovi třídí sama firma. Pod názvem SKLAD jsou uvedeny typy brýlových čoček, které jsou vyráběny ve velkých sériích, a proto jsou stále na skladu. Pod označením VÝROBA jsou vedeny čočky, které nejsou stále skladem, a které zohledňují specifické požadavky zákazníků. [21] Jednoohniskové brýlové čočky SKLAD Tyto skladové brýlové čočky jsou dostupné v materiálech se standardním indexem lomu (Orplas, Trivex), se středním indexem lomu ( čirý materiál Comformit, Orgalit, fototropní materiál Sunsensors) i ve vysokoindexových materiálech (Ultralit, Microlit). Brýlové čočky dále rozdělujeme podle designu na sférické a asférické. Sférický design čočky je nabízen v materiálech Orplas, Trivex a Sunsensors. Asférický design čočky je k dispozici v materiálech Microlit a Ultralit. Z materiálů Comformit a Orgalit můžeme zhotovit čočky asférické i sférické

60 Název Index Abbeovo Měrná hmotnost UV absorpce Ztenčení materiálu lomu (n) Číslo ( ) 3 [ g cm ] [nm] [%] Microlit 1, ,47 do Ultralit 1, ,37 do Orgalit 1, ,30 do Comformit 1, ,28 do Trivex 1, ,11 do Orplas 1,5 58 1,32 do Sunsensors 1, ,17 do Tab. 20: Technické parametry materiálů. [21] Firma Sagitta nabízí tři typy fototropních čoček. Fototropní čočku Transitions v materiálech Orgalit a Orplas s povrchovou úpravou Super Purit. Dále fototropní čočky Acclimates v materiálu Orplas a Sunsensors, obě s povrchovou úpravou UMC. Mezi ochranné sluneční fólie patří UV Gard, Flash Colour, fotopolarizační čočka Drivewear a polarizační čočka Polarex. Sluneční fólie jsou vyráběny z materiálu Orplas. Možné úpravy výše zmíněných ochranných slunečních fólií jsou Carbo Purit, Super Purit, Grafit Ultra, Image a Miror. Jednoohniskové brýlové čočky VÝROBA U výrobních jednoohniskových čoček máme na výběr z několika designů. SUBVENS je design brýlové čočky, která je určena pro populaci mladšího a středního věku. V průběhu života se snižuje naše schopnost akomodovat. Ve věku 25 až 39 let sice nepotřebujeme korekci do blízka, ale mohou se už projevovat potíže spojené s únavou očí při nadměrné práci na blízko. Existují dva typy akomodační subvence (podpory): Pro věk je akomodační subvence 0,55 D, pro věk to je 0,77 D. Design čočky PRO Sport zohledňuje konstrukci rámu (pantoskopický úhel, prohnutí rámu) budoucích sportovních brýlí a individuální požadavky nositele. Čočky PRO Sport jsou vyrobeny z dostatečně odolného, pevného i zároveň lehkého materiálu. Mezi vhodné materiály patří NXT (velice pevný barevný materiál s indexem lomu n = 1,53, s Abbeovým číslem 45 a s hustotou 1,11 g cm 3 ), Trivex (tentýž materiál jako NXT, ale čirý). Další možné materiály jsou Orgalit a Orplas. BI-ASPH je označení designu bi-asférické čočky, která minimalizuje sférické a astigmatické chyby zobrazení, zajišťuje uvolněné a komfortní vidění. Centruje se na střed

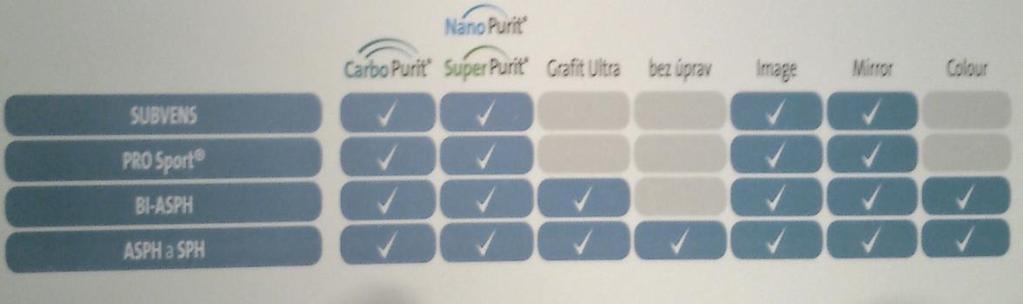

61 otáčení oka. ASPH a SPH je označení pro asférický a sférický design běžné brýlové čočky s možností atorické úpravy zadní plochy. U těchto výrobních jednoohniskových čoček je možné doobjednání individualizace sférické nebo asférické čočky. Jsou to individualizované výrobní čočky, jejichž design byl navržen podle individuálních parametrů InCalc (prohnutí a pantoskopický úhel). [21] Tab. 21: Použité materiály pro výrobní čočky. [21] Tab. 22: Možnosti úprav jednotlivých designů organických čoček. [21] Do skupiny výrobních čoček patří speciální čočky tzv. oftalmologické brýlové čočky, které jsou vyrobeny z materiálu Orplas. Jedná se například o čočky Omega +, Lenti + nebo Orplas Mezi další spaciální čočky patří Lenti, Orplas conlenti, Orplas Super Lenti - a Orplas Super conlenti. [21]

62 Sortiment jednoohniskových plastových čoček firmy Zeiss Firma Zeiss své jednoohniskové čočky označuje pod názvem Clarlet, respektive názvem Zeiss Mono. Výrobní program této firmy obsahuje několik designů jednoohniskových čoček; sférický design Mono sph, asférický design Mono AS a dále designy Mono Superb (atorický design), Mono Individual. [18] Čočka s asférickým povrchem má vynikající zobrazovací schopnosti, nízkou váhu, plošší přední plochu a je kosmeticky atraktivnější než čočka sférická. [70] Zeiss Mono Individual a Zeiss Mono Superb jsou čočky s individualizovaným designem, který vzniká pomocí technologie Point-by-Point optimalizace. Tato optimalizace plochy čočky probíhá na základě objednávky, kdy po zadání refrakce se vypočítává ideální design. Pro každou kombinaci sféry, cylindru, osy je možné vytvořit jiný individuální design. Zeiss Mono Individual jsou jednoohniskové čočky s individuálními parametry (PD, výška centrace, velikost brýlového středu, inklinace, prohnutí v nosníku, vzdálenost rohovky od čočky). [18] Zmíněné designy organických čoček jsou dostupné v materiálech se standardním (n = 1,5), se středním (n = 1,6), vysokým indexem lomu (n = 1,67; 1,74 nejsou v Mono sph). [18b] V sortimentu organických brýlových čoček opět rozlišujeme čočky skladové a výrobní. Skladové čočky jsou vyráběny jen ve sférických a v asférických designech a jsou většinou opatřeny povrchovou úpravou LotuTec. Výjimku tvoří univerzální čočka Clarlet Combi 1,5 (respektive Zeiss Mono Combi) s tzv. balíčkem povrchové úpravy (vícevrstevná antireflexní úprava, tvrzení, Clean Coat). Výrobní čočky jsou vyrobeny ve všech zmíněných designech. Mezi výrobními čočkami nenalezneme vysokoindexový materiál 1,74 v asférickém designu. Název Index Abbeovo Měrná hmotnost Stupeň UVB Stupeň UVA materiálu lomu (n) číslo ( ) 3 [ g cm ] absorpce [%] absorpce [%] Clarlet 1,5 1, , >93 Clarlet 1,6 1, , >97 Clarlet 1,67 1, , Clarlet 1,74 1, , Tab. 23: Technické parametry organických čoček Carl Zeiss. [70] V následující tabulce jsou uvedeny organické čočky spolu s povrchovými úpravami

63 Materál Doporučení pro korekce Ztenčení Odlehčení Úpravy Clarlet 1,5 Nízká myopie a hyperopie DVP, LT, GT, DV 0 % 0 % (od -3,0 do + 2,0D) Back a Mirror, Hart Clarlet 1,5 Nízká myopie (od 1,0 do 3D), nízká DVP, LT, GT, DV 20 % o 20% AS a střední hyperrmetropie (od +1 do + 5D) Back a Mirror, Hart Clarlet 1,6 Nízká až střední myopie (od -1 do -5D), DVP, LT, GT, DV 20 % o 20% nízká hypermetropie (od + 1 do + 3D) Back a Mirror Clarlet 1,6 Nízká a střední myopie (od -2 do -6D), DVP, LT, GT, DV AS nízká, střední a vysoká hypermetropie 23 % o 25% Back a Mirror, Hart (od +1 do + 7D) Clarlet Střední a vysoké myopie (od -3 do 10D), 1,67 AS nízká a střední hypermetropie (+2 do +6D) 35 % o 30% DVP, LT, DV Back Clarlet 1,74 AS Střední a vysoká myopie (od 5D do 10D) 40 % o 25% LT s Clean Coat Tab. 24: Srovnání materiálů. Ztenčení a odlehčení materiálů je porovnáváno vzhledem k Clarlet 1,5. [18b, 70] Zeiss Mono Sport jsou individuální jednoohniskové čočky do sportovních brýlí a existují ve čtyřech variantách: Mono IDIVIDUAL Sport, Mono SUPERB Sport, Mono Sport, Mono Sport Clip. Jsou dostupné v materiálu čirém, fototropním, polarizačním o indexu 1,5; 1,6. [18] V oblasti speciálních brýlových čoček Firma Zeiss nabízí asférickou lentikulární čočku Zeiss Special Classic 1,5 Aphal pro korekci vysoké hyperopie a afakie. Je opatřena úpravami DVP, LT, ET, Hart, Gold ET. Čočka je o 10 % tenčí a o 13 % lehčí než Clarlet 1,5. Další lentikulární čočkou je Zeiss Special Lenticular 1,5. Slouží ke korekci vysoké myopie od -14,0 D do -20,0 D a je opatřena úpravami Super ET, Gold ET, ET. [18b] Mezi fototropní čočky firmy Zeiss patří PhotoFusion s intenzitou zbarvení 9-92 % (n = 1,5 až 1,67) a mezi polarizační čočky Zeiss POLARIZED (n = 1,5 až 1,6). [18, 35] Optima Optima je jedna z dodatečných úprav, která umožňuje minimalizovat tloušťku (středová, okrajová) brýlové čočky v závislosti na centraci a tvaru, typu obruby (např. silon, vrtané u okrajové tloušťky). Cílem optimalizace je vytvořit lehčí, tenčí a estetičtější čočky, zajišťující pro zákazníky dostatečný komfort

64 Optima je vhodná pro torické brýlové čočky (spojky) s osou kladného cylindru , pro kladné cylindry nad 2,0 D a pro progresivní čočky. [70] Bifokální plastové čočky Bifokální čočky mají dva lámavé účinky, korigují dálku a blízko. Bifokální čočky jsou vhodné pro korekci presbyopů. Důležitou úlohu stále hrají plastové bifokální čočky typu E- line v léčbě akomodativního strabismu dětí. U těchto dětí je třeba nahradit vlastní akomodaci oka kladným přídavkem do blízka. [2] Sortiment bifokálních plastových čoček firmy Čivice Bifokální čočky jsou k dispozici v několika typech segmentů: D typ, C typ, E-line, Stragic, Double D. D typ je dodáván ve velikostech segmentu 28 mm, 35 mm, 45 mm. Segment typu C je jen v jedné velikosti 28 mm. BIFO E-LINE je čočka s rovným předělem. Je určena pro léčbu dětí s akomodativním strabismem, předěl musí být umístěn na střed zornice [2]. Stragic je kulatý segment o průměru 24 mm. Double D28 je označení dvou segmentů do blízka (nahoře, dole). Pro výrobu bifokálních čoček firma Čivice používá materiál CR39 v čiré podobě (ve variantách segmentů D28/35/45, Stragic 24, Double D28), fototropní (typu Transitions D28/35, Transitions XTRActive D28), fotopolarizační (typu Drivewear D28) a polarizační podobě (typu Nupolar D28). Dalším materiálem je TRILOGY v podobě čiré (D28), fototropní (Transitions D28). Další možný materiál je ORGALIT v čiré podobě se segmentem typu C28. V nabídce je také trifokální čočka (čirá, fototropní) se segmentem D o velikosti 28 mm z materiálu CR39. [72] Všechny uvedené bifokální čočky mohou být realizovány s povrchovými úpravami HardCoat, Tvrzení, MAR a MAR SH Sortiment bifokálních plastových čoček firmy Hoya Hoya nabízí bifokální čočky s C typem segmentu o šířce 28 mm a typ Executive (E-line). U C typu je předěl (horní hrana) segmentu zaoblený, připomínající tvar písmene C. Tento tvar se považuje pro oko jako nejpřirozenější, protože na zaoblené horní části vzniká méně odrazů světla. [19, 73]

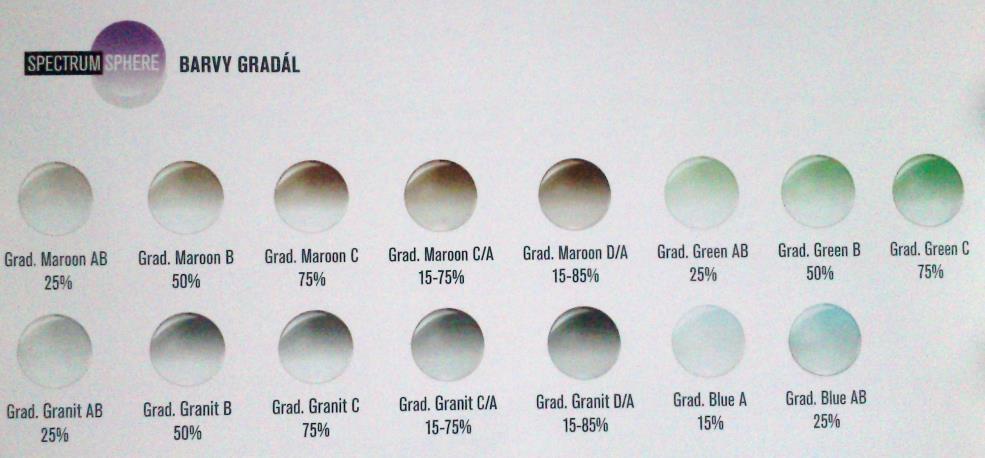

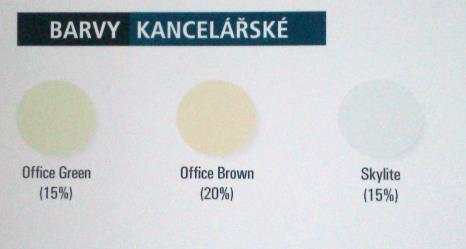

65 Bifokální čočky je možné vyrobit z materiálu CR39 v čiré, fototropní (Transitions) a v barevné podobě a z materiálu Eyas v čiré a barevné variantě. Následující tabulka uvádí typy bifokálních čoček a jejich možné úpravy. Bifokální čočka Bez úprav Hard HVA SHV HVLL Barva C28 1,50 celoplošná, gradal, Ano Ano Ano Ano Ano (Transitions) fashion, kancelářská C28 Eyas Ano Ano Ano celoplošná, gradal, fashion, skylite Executive Ano Ano Ano Ano Ano Celoplošná Tab. 25: Povrchové úpravy bifokálních čoček Hoya. Transitions nekombinujem s barvou. [19] Sortiment bifokálních plastových čoček firmy Sagitta Firma Sagitta ve svém katalogu nabízí bifokální čočky v čiré, barevné podobě i jako fototropní čočky. Použitý materiál bifokálních čoček je CR39 (Orplas). Firma Safitta nabízí několik typů a velikostí segmentu. FT28 je segment ve velikosti 28 mm s rovnou hranou předělu (respektive D typ). FTXL je D typ segmentu o větší šíři (30 mm, 35 mm, 40 mm). CT25 je segment se zaobleným předělěm (C typ). Další možné typy jsou E- Line a kruhový segment. Kruhový segment o průměru 22 mm je použit u afatických čoček. Bifokální čočky je možné zhotovit s úpravou Carbo Purit, Nano Purit, Super Purit, Grafit Ultra, Transitions (nelze kombinovat s barvou) a s barevnou úpravou. Bifokální čočky skladové FT 28 Flash Orplas 1,5 Bifokální čočky výrobní FT28 Orplas 1,5 (Transitions šedá/hnědá) CT25 Orplas 1,5 nebo E-Line Orplas 1,5 FTXL Orplas 1,5 Cataract Lenti Orplas je plastová asférická lentikulární bifokální čočka, která je určena pro korekci afakie a vysoké hypermetropie. Rozsah čočky činí +8,0 až +19,0 D do cylindru +6,0 D. Rozsah adice je v rozmezí 1,0 až 4,0 D. Segment do blízka se nazálně stáčí o 11. [21, 73] Obr. 26: Šablony bifokálních čoček. [21]

66 Sortiment bifokálních plastových čoček firmy Zeiss Bifokální čočky Clarlet Duopal jsou v nabídce opět z materiálu CR39 (čirý, barvený, fototropní - PhotoFusion) a s typem segmentu C, D a R. Typ C je možný dodat ve velikostech 25 mm, 28 mm, D typ ve velikosti 28 mm a typ R (oválný segment) ve velikosti 22 mm. Ve výrobním programu firmy Zeiss jsou klasické bifokální čočky Zeiss BIFO Classic (Clarlet Duopal) s typem a velikostí segmentu C25/28 a D28. Dále jsou k dostání také speciální bifokální čočky Zeiss Special Classic 1,5 BIFO Aphal (Clarlet Duopal Aphal) s typem segmentu R22. Jedná se o bifokální lentikulární asférickou čočku, vhodnou pro korekce vysoké hypermetropie a afakie. Díky asférickému tvaru apertury má tato čočka vysokou kvalitu zobrazování, má menší hmotnost (zploštění čočky) a lepší estetický vzhled pro nositele (oči nevypadají tolik zvětšeně). U astigmatických korekcí se oblast do blízka nasálně stáčí o 10. Tato čočka je o 10 % tenčí a 13 % lehčí než Clarlet Duopal. Mezi aperturou a okrajem je přechodová zóna spojitě zakřivena (bez náhlých dioptrických změn, bez prstencových výpadků v zorném poli). [23] Trifokální brýlová čočka Zeiss Special Classic 1,5 Trifo (Clarlet Trifokál) je nabízena se segmentem typu S728 (S typ s rovným předělem straight ). První číslice za písmenem S označuje hloubku oblasti určené pro střední vzdálenosti (7 mm), následující dvě číslice udávají šířku segmentu (28 mm). [73] Povrchové úpravy všech výše popsaných typů jsou DVP, LT, Gold ET, Hart Progresivní plastové čočky Progresivní čočky jsou používány ke korekci presbyopie, která postupně přichází s přibývajícím věkem (po 40 roku života). Tato čočka umožňuje presbyopům vidět na všechny vzdálenosti. [20] Sortiment progresivních plastových čoček firmy Čivice Progresivní plastové čočky této firmy jsou dodávány v designu COMPACT, BS - AKTIV INT, EASY, INT

67 COMPACT je kvalitní a cenově dostupná progresivní čočka s progresivním designem přední plochy a s dobrým viděním na všechny vzdálenosti. Oblasti na střední a blízké vzdálenosti jsou v porovnání s ostatními designy užší. Minimální výška centrace 17 mm omezuje výběr obruby. Rovněž je omezena nabídka materiálů. Obr.27: Compact. [20] Máme možnost výběru z čirého i fototropního materiálu o n = 1,5; 1,6. BS - AKTIV INT je nejprodávanější progresivní čočkou. Má široká zorná pole a ostré vidění na všechny vzdálenosti. Noví uživatelé si rychle a bezproblémově zvyknou na tento design čočky. Čtyři progresivní výšky (14, 16, 18, 20 mm) zaručují Obr. 28: BS-AKTIV. [20] neomezenou možnost volby obruby. Design je možné vyrobit v čirém (n = 1,5 až 1,74), fototropním (n = 1,5; až 1,67), polarizačním a v fotopolarizačním materiálu (n = 1,5). EASY design je určen pro začínající uživatele progresivních čoček. Čočky jsou vhodné i pro emetropy a příležitostné uživatele brýlí, kteří dospěli do presbyopického věku. Omezením rozsahu korekce se dosáhlo širokých zón na všechny vzdálenosti. Nejvyšší výkon a komfort EASY progresivní čočky poskytují pro blízké a Obr. 29: EASY. [20] střední vzdálenosti. Ovšem zajišťují také bezproblémové vidění do dálky, proto jsou vhodné i pro řízení auta. Možnost volby máme ze dvou progresivních výšek 16 a 18 mm. Design je dostupný v čirém a fototropním materiálu (n = 1,5 až 1,6) i v polarizačním a fotopolarizačním (n = 1,5). INT+ je nejlepší progresivní čočkou z nabídky Čivice. Tato individualizovaná čočka je výsledkem nejmodernější optimalizace designu a precizního digitálního obrábění. Zajišťuje ostré vidění na všechny vzdálenosti s širokými zornými poli, absenci zón s rušivým pohybem obrazu a plovoucím efektem. Má minimální Obr. 30: INT+. [20] deformaci rovných linií. Možnost volby z progresivních výšek (14, 16, 18, 20 mm) zaručuje neomezenou volbu brýlových obrub. Design je dostupný v čirém (n = 1,5 až 1,74), fototropním (n = 1,5; až 1,67), polarizačním, fotopolarizačním materiálu (n = 1,5). [20]

68 V oblasti kancelářských čoček firma disponuje designy INTACT a AC-OFFICE. INTACT, tzv. brýle do místnosti, mají velmi široké zóny pro práci na střední a krátké vzdálenosti (kancelář, jednací místnost, pro sledování televize, nakupování). Zákazník má možnost vybrat si pro své pracovní prostředí specifickou pracovní vzdálenost, která by při práci zajišťovala komfortní držení těla i hlavy. Na výběr jsou tři typy vzdáleností: Typ 100 ostré vidění od 35 cm do 1 m (oblast pracoviště počítače) Typ 200 ostré vidění od 35 cm do 2 m (oblast celého pracovního stolu) Typ 400 ostré vidění od 35 cm do 4 m (prostor kanceláře) Možná je i volba Individuální vzdálenosti (propočítána Systémem Individua, např. specifická vzdálenost pro muzikanty od 70 cm do 5 m). Tyto čočky se objednávají jako refrakce do dálky a adice + zvolený typ (100/200/400). Progresivní výška dosahuje u designu INTACT 18 mm. Čočky jsou dostupné jen v čirém materiálu o indexu lomu 1,5 až 1,74. AC-OFFICE, tzv. brýle k počítači, jsou degresivní brýlové čočky. Konstrukce pravé i levé čočky je totožná jako u běžné jednoohniskové čočky. Celková výška očnice je minimálně 30 mm. AC-OFFICE se objednává tak, že se udává dioptrická hodnota do blízka a hodnota degrese. Tato degresivní čočka je vyráběna z čirého materiálu o indexu lomu 1,5. [20, 20b] Sortiment progresivních plastových čoček firmy Hoya Společnost Hoya vede progresivní designy Hoyalux Summit, Hoyalux ID My Style, Hoyalux ID Life Style V+. HOYALUX SUMMIT je univerzální progresivní čočka, která pro každou zrakovou vadu zohledňuje variabilní inset. Je dostupná ve dvou variantách, které se od sebe liší délkou progresivního kanálu. Hoyalux Summit PRO má délku progresivního kanálu 14 mm (progresivní výška 18 mm) a je určena pro klasické brýlové obruby. Hoyalux Summit CD má progresivní kanál o délce 11 mm (progresivní výška 14 mm), je vhodná do úzkých obrub. [19] Materiál čočky může být čirý (n = 1,5 až 1,67), fototropní (Transitions, Suntech od 1,5 do 1,67) a polarizační (n = 1,5 až 1,6). U tohoto designu může být aplikována úprava HVLL Blue Control, HVLL, SHV, HVA, HARD, barevná (celoplošná, gradal, kancelářská). HOYALUX ID MY STYLE je plně individualizovaná progresivní čočka životnímu stylu

69 zákazníka a přizpůsobená k jeho naměřeným parametrům. Design zaručuje stabilní vnímání obrazu a prostorové vidění bez omezení. Široká přechodová oblast umožňuje rychlou adaptaci nových uživatelů progresivních čoček. U tohoto designu můžeme volit ze tří progresivních výšek 20 mm (délka progresivního kanálu 16 mm), 18 mm (progresivní kanál 14 mm) a 14 mm (progresivní kanál 11 mm). Materiál může být použitý čirý ( n = 1,5 až 1,74), fototropní (suntech, n = 1,5 až 1,67). Možné úpravy jsou HVLL Blue Control, HVLL, SHV, HVA, barevné (celoplošná, gradal, fashion, Skylite). HOYALUX ID LIFE STYLE V+ je design personalizované progresivní čočky vyšší úrovně. Čočky jsou přizpůsobeny dle životního stylu zákazníka bez nutnosti měření. Rozlišujeme dva individualizované designy: Hoyalux ID Life Style V+ Harmony je určena pro lidi s presbyopií, kteří tráví hodně času u počítače a čtení nebo vykonávají jiné statické aktivity. Design umožňuje snadný přechod při pohledu do různých vzdáleností. Je vhodný pro zkušené uživatele progresivních čoček. Hoyalux ID Life Style V+ Charity je pro aktivní presbyopy s dynamickým způsobem života, kdy je kladen důraz pro vidění do dálky (řízení, cyklistika). Čočka má široké zorné pole a umožňuje vidění bez zkreslení. Je vhodná pro mladší presbyopy, kteří nosí progresivní čočky poprvé. [19] Oba designy jsou nabízeny v progresivní výšce 18 mm nebo 14 mm. Možné použití materiálů je čiré (n = 1,5 až 1,74), fototropní ( Suntech a Transitions o n = 1,5 až 1,67, Transitions XTRactive o n = 1,5). V oblasti kancelářských čoček má firma v nabídce čtyři designy. HOYALUX ID WORKSTYLE 200/400 je nejpokročilejší kancelářská progresivní čočka s integrovaným oboustranným designem. Výběr je umožněn ze dvou maximálních hloubek vidění; 200 (2 m) a 400 (4 m). Čočka umožňuje uvolněný pohled na krátkou a střední vzdálenost do 200/400 cm. Má nejširší možné zorné pole bez zkreslení, stabilní obraz při pohybu prostorem a design umožňuje ostré vidění ve všech směrech. Délka progresivního kanálu je 13,5 mm (progresivní výška 18mm). Design lze vyrobit z čirého materiálu (n = 1,5 až 1,67) s úpravou HVLL Blue Control. HOYALUX TACT 200/400 je progresivní čočka na blízko a střední vzdálenost ve dvou variantách maximálních hloubek vidění; 2 nebo 4 m. Délka progresivního kanálu činí 13,5 mm (progresivní výška 18mm). Design je k dostání v čirém materiálu (n = 1,5 až 1,6) s úpravou HVLL Blue Control,

70 HVLL, SHV, HVA, barevnou (celoplošná, gradal, fashion, skylite). HARD je jen o n = 1,5. LECTURE B je jednoohnisková čočka s degresí -1,5 D (degresivní čočka) na blízko a kratší střední vzdálenost (60 až 80 cm). Je ideální pro delší čtení a pro uživatele nad 50 let. ADDPOWER je jednoohnisková čočka s degresí 0,75 D (degresivní čočka) na blízko s prodlouženou hloubkou vidění. Je ideální pro delší čtení a pro práci na blízkou vzdálenost. Je vhodná pro uživatele do 50 let, pro mladší presbyopy do 1,75 D. Doporučená výška očnice je mm. Materiál obou designů je v čiré podobě (n = 1,5) s úpravou HVLL Blue Control, HVLL, SHV, HVA a s barevnou úpravou (celoplošná, gradal, fashion, Skylite), HARD. [19] Sortiment progresivních plastových čoček firmy Sagitta V sortimentu progresivních čoček má Sagitta tři designy. FREELUX EVIDENS IQ je individuální progresivní čočka, jejíž vnitřní asférický design vzniká kombinací fyziologických údajů zákazníka, technických parametrů brýlových obrub a individuálních parametrů zrakové vady. Asférický design má atoricky zpracovaný cylindr. Čočky jsou tenké a estetické, zaručují maximální komfort ve vidění a dostatečně široké oblasti pro vidění do dálky, střední vzdálenosti a na čtecí vzdálenost. Design zohledňuje variabilní inset a poskytuje zákazníkům bezproblémový výběr brýlových obrub. Zákazník má na výběr ze tří délek progresivních kanálů; pro úzké brýlové obruby 9 mm (progresivní výška je 15 mm), pro středně velké obruby 11 mm (progresivní výška 17 mm) a pro velké brýlové obruby je délka progresivního kanálu 13 mm (progresivní výška 19 mm). Možné použití materiálu je v čiré, fototropní ( o indexu lomu od 1,5 až 1,67), polarizační (n = 1,5 až 1,53) nebo fotopolarizační podobě (n = 1,5). FREELUX COMPENS je vnitřní asférický design čoček zpracovaný technologií FREE FORM. Vnitřní design s astigmatickou optimalizací cylindrických ploch je příčinou zlepšeného vidění a redukce okrajových zkreslení. Má rozšířené zorné pole na střední i blízkou vzdálenost. Design zaručuje, stejně jako předchozí, volnost ve výběru brýlových obrub bez ohledu na velikost, materiál a konstrukci. Design má možnost výběru ze tří progresivních délek kanálů 9, 11, 13 mm pro úzké, střední a velké obruby. Design je v nabídce firmy možný v čiré a fototropní podobě (n = 1,5 až 1,67) i v polarizační (n = 1,5 až 1,53) a fotopolarizační podobě (n = 1,5). OPTIMAL DELUXE FREE je progresivní čočka se speciálním vnitřním designem, který je rovněž vyroben technologií FREE FORM. Tento design již nemá atoricky optimalizovaný

71 cylindr ploch. Ve srovnání s předchozími designy má OPTIMAL DELUXE FREE užší zónu pro čtení. K výběru jsou u tohoto designu čoček tři délky progresivních kanálů 9, 11 a 13 mm (progresivní výška 15, 17 a 19 mm), což skýtá určitou volnost ve výběru velikosti brýlí. Design je vyroben ve variantě čiré (o indexu lomu od 1,5 až 1,6) a fototropní (n = 1,5). V oblasti kancelářských čoček (pracovních) progresivních čoček má firma Sagitta tři designy. Pracovní progresivní čočky jsou speciálně určeny pro práci s počítačem a pro práci v okolí počítače (například v kancelářích, ordinacích, jednacích místnostech). FREELUX OPERATOR II. je kancelářská čočka umožňující ostré vidění na střední a čtecí vzdálenost bez nepřirozeného držení hlavy a těla. Čočky zobrazují dostatečně široké pracovní pole až do 4 m (oblast na blízko a střední vzdálenost je široká). Je možné si zvolit rozsah vlastního pracovního prostoru ze sedmi redukcí v rozsahu od 0,75 do 2,25 D. Podle preferované pracovní vzdálenosti zákazníka se určí z tabulky správná hodnota redukce (degrese) viz Tab. 27. Hodnota redukce ovlivňuje šířku oblasti na střední vzdálenost. Čím je hodnota redukce nižší, tím je zóna do blízka pro zákazníka pohodlnější. Progresivní výška designu je 17 mm. Design je možné zhotovit v čirém provedení materiálu (n = 1,5 až 1,6). [21] U tohoto progresivního designu kancelářské čočky AXESS ORPLAS je stejně jako u jednoohniskových čoček nerozlišena levá a pravá čočka od sebe. Kancelářské čočky AXESS ORPLAS jsou k dispozici ve dvou variantách dioptrické redukce; - 0,75 D (věk do 50 let, adice 1, 5 D) a dioptrická redukce 1,25 D (věk nad 50 let, adice 1,5 D). U tohoto designu se výšková centrace provádí na střed brýlové obruby. Tato kancelářská čočka je dodávána v čirém materiálu Orplas. [21] OFFICE FLASH je skladová degresivní brýlová čočka, kterou můžeme zhotovit ve dvou redukcích; v dioptrické redukci 1,0 D (věk do 50 let, adice 1, 5 D) a v redukci 1,33 D (věk nad 50 let, adice 1,5 D). Progresivní výška designu je 17 mm. Jediný možný materiál pro tento design OFFICE FLASH je Orplas. [21]

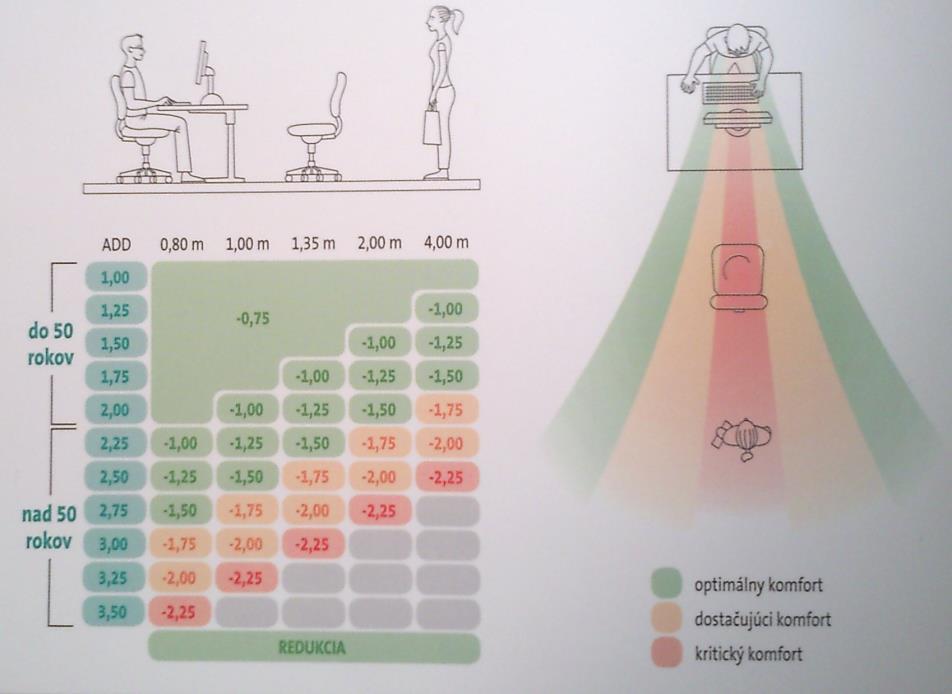

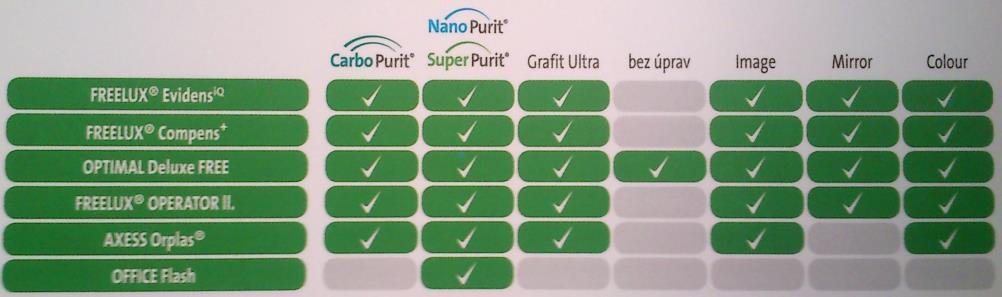

72 Tab. 26: Tabulka redukcí pro požadovanou vzdálenost. [21] Povrchové úpravy progresivních designů jsou uvedeny v následující tabulce. Tab. 27: Přehled povrchových úprav pro progresivní čočky. [21] Sortiment progresivních plastových čoček firmy Zeiss Společnost Zeiss dodává čtyři designy progresivních čoček Multi CLASSIC, Multi PLUS 2, Multi Superb a Multi INDIVIDUAL 2. V případě designu Multi CLASSIC mluvíme o standardní kvalitní progresivní čočce za dobrou pořizovací cenu. Nabízena je ve dvou variantách progresivních délek; Standard a Short. Design Multi PLUS 2 patří do druhé generace progresivních čoček, které jsou realizovány technologií 3D WideVision, technologií C.O.R.E. a technologií SuperSlim. Jsou rovněž k dispozici ve dvou progresivních délkách Standard a Short. Multi SUPERB je progresivní čočka s volně volitelnou progresivní délkou (Frame Fit)
