1 VY_32_INOVACE_FY.12 OPTIKA II Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Jiří Kalous Základní a mateřská škola Bělá nad Radbuzou, 2011

2 Optická čočka je optická soustava dvou centrovaných ploch, nejčastěji kulových, popř. jedné kulové a jedné rovinné plochy. Čočka je tvořena z průhledného materiálu. Slouží především v optice, ale také v jiných oborech, pro ovlivnění šíření světla v širším smyslu, tj. viditelného světla, infračerveného a ultrafialového záření. Čočky jsou nejčastěji skleněné, ale k jejich výrobě se běžně používají také plasty. Optická čočka

3 Druhy čoček Čočky jsou většinou kulové, tj. alespoň jeden jejich povrch je tvořen částí kulové plochy. Ve zvláštních případech se používají čočky jiných tvarů. Základní dělení čoček vychází z toho, jak působí na prošlý rovnoběžný optický svazek.

4 Spojné čočky neboli spojky mění svazek na sbíhavý, takže paprsky se za nimi protínají v bodě označovaném jako ohnisko. Vzniká tak skutečný obraz předmětu před čočkou. Rozptylné čočky neboli rozptylky svazek mění na rozbíhavý, který zdánlivě vychází z ohniska před čočkou a vytvářejí zdánlivý obraz.

5 Čočky jiných tvarů Existují také čočky, které mají jiný tvar povrchu, než je kulová výseč: cylindrická čočka - aspoň jeden její povrch je tvořen částí válce; Používá se mj. ke korekci některých vad zraku. multifokální čočka - má v různých místech různou ohniskovou vzdálenost, používá se u multifokálních brýlí. Fresnelova čočka - je to plochá čočka vzniklá rastrováním obvyklé kulové nebo válcové čočky asférická čočka - je rotačně symetrická ale má jiný, než kulový tvar. Speciálně navržené tvary takovýchto čoček umožnily například konstrukci nových druhů fotografických objektivů a astronomických přístrojů. toroidní čočka - ve dvou navzájem kolmých rovinách má jiné zakřivení, takže v každé z nich ovlivňuje sbíhavost paprsků jinak.

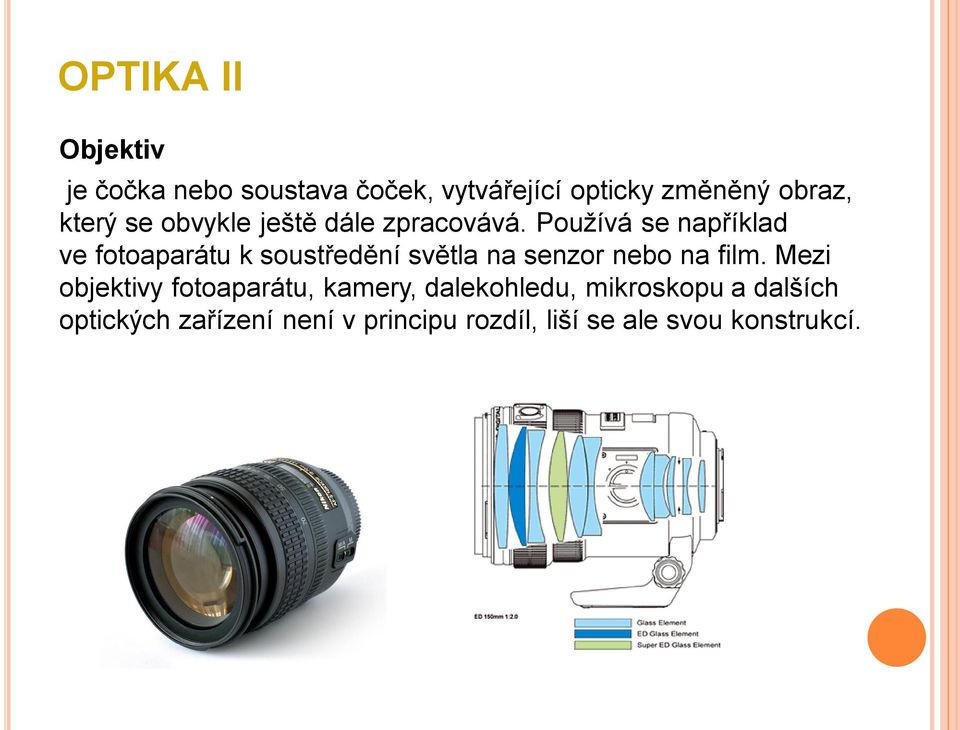

6 Objektiv je čočka nebo soustava čoček, vytvářející opticky změněný obraz, který se obvykle ještě dále zpracovává. Používá se například ve fotoaparátu k soustředění světla na senzor nebo na film. Mezi objektivy fotoaparátu, kamery, dalekohledu, mikroskopu a dalších optických zařízení není v principu rozdíl, liší se ale svou konstrukcí.

7 Mikroskop je optický přístroj pro zobrazení malého sledovaného objektu ve větším zvětšení. Pod označením mikroskop je obvykle myšlen optický mikroskop, který pro zobrazení využívá světelných paprsků, existují však i jiné mikroskopy, např. elektronový mikroskop.

8 Popis mikroskopu Základem mikroskopu jsou čočky, které tvoří objektiv a okulár. Okuláry a objektivy jsou často výměnné. Jednoduchý mikroskop je složen ze dvou spojných soustav čoček, které mají společnou optickou osu. Pozorovaný předmět se umisťuje blízko před předmětové ohnisko, takže vzniká skutečný, zvětšený a převrácený obraz.

9 Optický dalekohled či teleskop je přístroj k optickému přiblížení pomocí dvou soustav čoček nebo zrcadel: objektivu a okuláru, jímž se obraz pozoruje. Hlavními parametry optických dalekohledů jsou světelnost a zvětšení. Opticky účinná plocha objektivu určuje světelnost dalekohledu a poměr ohniskových vzdáleností objektivu a okuláru jeho zvětšení. Podle konstrukce objektivu se dělí na: Refraktory - jejichž objektiv je tvořen čočkou nebo soustavou čoček Reflektory - jejichž objektiv je tvořen zrcadlem. Podle hlavního určení se rozlišují na: dalekohledy astronomické dalekohledy pozemní včetně zaměřovacích a geodetických divadelní kukátka triedry a další.

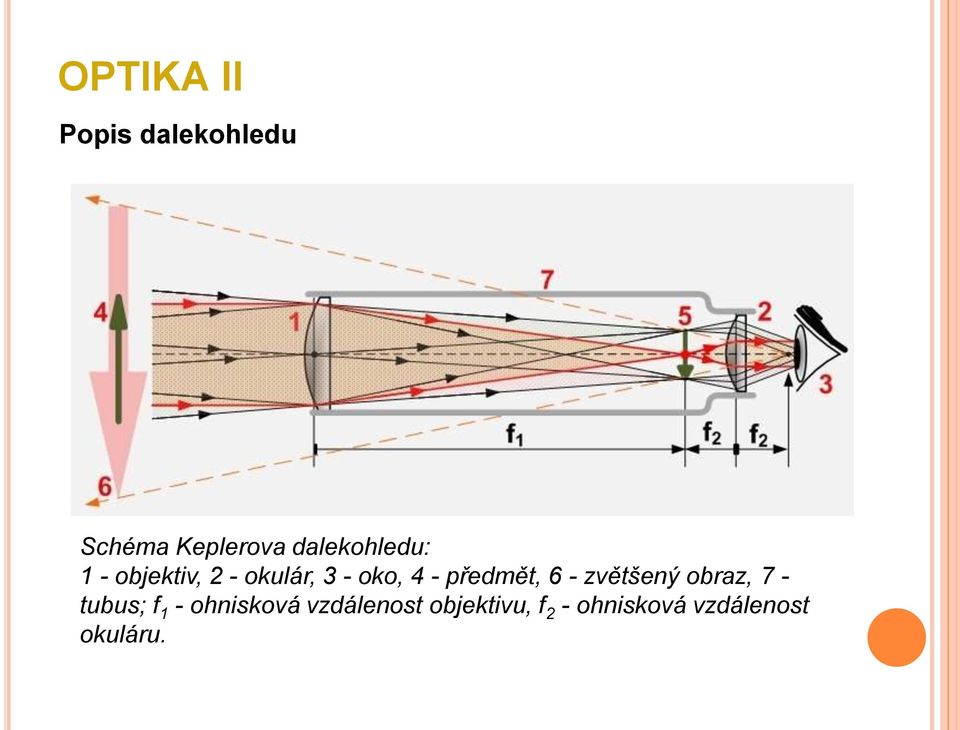

10 Popis dalekohledu Schéma Keplerova dalekohledu: 1 - objektiv, 2 - okulár, 3 - oko, 4 - předmět, 6 - zvětšený obraz, 7 - tubus; f 1 - ohnisková vzdálenost objektivu, f 2 - ohnisková vzdálenost okuláru.

11 Použité prameny:
