1 Optika

2 Jednou z nejstarších partií fyziky je nauka o světle tj. optika. Existovaly dva názory na fyzikální podstatu světla: Světlo je proud částic (I. Newton, 1704). Ale tento částicový model nebyl schopen vysvětlit všechny optické jevy, např. lom nebo interferenci. Světlo je vlnění. (Ch. Huygens, 1678). Nikdo však nebyl schopen říci, co se to vlastně vlní. Proto musel být zaveden hypotetický éter.

3 Šíření světla

4 Světlo se ve vakuu šíří přímočaře rychlostí přibližně c = km/s a v látkovém prostředí pak rychlostí nižší. Rychlost světla ve vakuu je mezní rychlostí a žádný objekt ji nemůže překročit. Mezi veličinami popisující světlo pak platí známý vztah: c f

5 Světlo se šíří okolním prostředím, které může být: průhledné (světlo jím prochází, přičemž zřetelně rozeznáváme obrazy předmětů) průsvitné (rozptyluje světlo, světlo jím prochází, ale obrazy předmětů nejsou zřetelné) neprůhledné (světlo jím neprochází; resp. silně se v něm pohlcuje) Nejméně průhledné jsou kovy, protože světlo do nich proniká pouze do hloubky několik atomárních vrstev.

6 čiré to propouští všechny barvy (vlnové délky) stejně. anebo barevné, které propouští pouze jednu barvu.

7 Světlo jako každé vlnění znázorňujeme pomocí: vlnoploch, což jsou množiny bodů, do nichž světlo dopělo ve stejný čas. paprsků, což jsou přímky (i křivky) kolmé na vlnoplochy. Rozeznáváme tyto vlnoplochy: kulové rovinné zdroj v nekonečnu zdroj světla

8 Budeme se zabývat těmito optickými jevy: odrazem a rozptylem lomem rozkladem K popisu světla použijeme paprsky.

9 Odraz světla

10 Dopadá li světlo na rozhraní dvou prostředí (optické rozhraní), tak se částečně odráží zpět. Platí zákon odrazu: Úhel dopadu rovná se úhlu odrazu.

11 k = úhel dopadu úhel odrazu k kolmice dopadu Paprsek dopadající, odražený a kolmice dopadu jsou v jedné rovině. optické rozhraní

12 Není-li rozhraní rovinné, tak se paprsky odrážejí do všech směrů. Došlo k rozptylu světla. K rozptylu dochází i na částicích ve trojrozměrném prostředí anebo ve vzduchu, kde se nejvíce rozptyluje barva modrá a nejméně červená.

13

14 Lom světla

15 Při dopadu na rozhraní část světla proniká do druhého prostředí. Přitom mění směr svého šíření dochází k lomu světla. Tento jev je způsoben různou rychlostí světla v obou prostředích. Existují dva druhy lomu: Od kolmice Světlo se láme ke kolmici, jestliže přechází z prostředí opticky řidšího do prostředí opticky hustšího (v 2 < v 1 ). Ke kolmici Světlo se láme od kolmice, jestliže přechází z prostředí opticky hustšího do prostředí opticky řidšího (v 2 > v 1 ).

16 v 2 < v 1 < v 1 v 2 v 1 rychlost světla v 1. prostředí v 2 rychlost světla ve 2. prostředí úhel lomu

17 Paprsek dopadající, odražený i lomený jsou v jedné rovině. v 1 v 2 v 2 > v 1 >

18 prostředí opticky hustší (v 2 ) v 2 < v 1 prostředí opticky řidší (v 1 )

19

20 Zákon lomu: sin sin Nyní definujeme tzv. index lomu (n): Index lomu popisuje, kolikrát se světlo v daném prostředí šíří pomaleji, než ve vakuu sin sin v v 1 2 c n 1 c n 2 n n 2 1 v v 1 2 rychlost světla ve vakuu n rychlost světla v látce c v

21 Vědcům se podařilo vyrobit materiál se záporným indexem lomu. Jestliže na takový materiál dopadne ze vzduchu paprsek světla, nelomí se jako u jiných materiálů. Průchod paprsku světla je zcela nezvyklý.

22 látka index lomu vakuum 1 vzduch (normální tlak) 1,0003 led 1,31 voda 1,33 etanol 1,36 glycerol 1,473 sklo 1,5 1,9 sůl 1,52 safír 1,77 diamant 2,42

23 Úplný odraz

24 V případě lomu od kolmice existuje tzv. mezní úhel ( m ). Dopadá-li světlo na optické rozhraní pod úhlem menším než je mezní, tak rozhraním prochází a láme se podle zákona lomu. < m

25 Dopadá-li světlo právě pod mezním úhlem, láme se pod úhlem 90. m = m = 90 o 90 o

26 Dopadá-li pod úhlem větším než je úhel mezní, tak do druhého prostředí neproniká a pouze se odráží. Došlo k úplnému (totálnímu) odrazu. > m neexistuje

27 Dosadíme-li = m a = 90 do Snellova zákona, tak pro mezní úhel dostáváme: n sin n sin 90 1 m 2 n sin n 1 m 2 o 1 sin m n n 2 1

28 Protože světlo obvykle postupuje z látky o indexu lomu (n 1 =n) do vzduchu (n 2 =1), můžeme pro mezní úhel psát: sin m 1 n

29

30

31

32 materiál index lomu mezní úhel voda 1, ,6 sklo 1,46 1,95 43,0-30,8 diamant 2, ,4 moissanit (přírodní SiC) 2,65 2,69 22,2 21,8 o

33 v optických hranolech, jež mění směr šíření světla

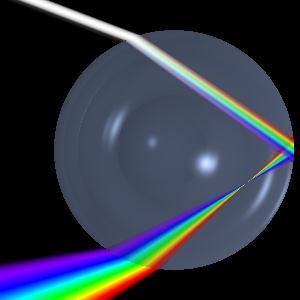

34

35

36 Vysoký index lomu a tedy malý mezní úhel znemožňuje světlu snadno uniknout z diamantu. Dochází k mnohonásobným úplným odrazům a briliant se intenzivně třpytí.

37

38 Bílé světlo je světlo složené ze světel jednobarevných - monochromatických. K rozkladu bílého světla na světla monochromatická využíváme poznatku, že každá barva (vlnová délka) má jiný index lomu. Největší index lomu má barva fialová; ta se láme nejvíce. Barva červená má nejmenší index lomu, a proto se láme pod úhlem nejmenším.

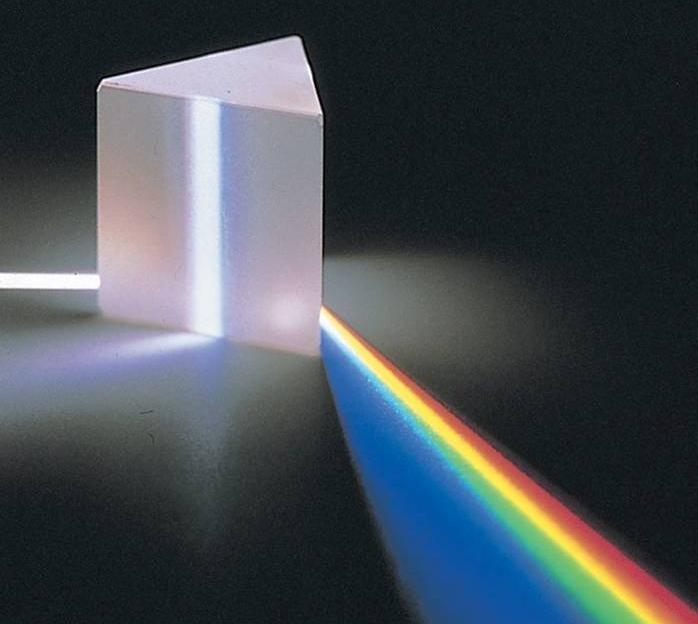

39 Necháme-li tedy projít bílé světlo optickým rozhraním, rozloží se na jednotlivá světla monochromatická. V praxi rozkládáme bílé světlo pomocí dvou lomů na optickém hranolu: Newtonovo kolo

40 barva λ/nm n/1 červená 760,82 1,454 červená 686,72 1,456 červená 656,28 1,457 žlutá 589,30 1,459 zelená 527,00 1,461 modrá 486,14 1,464 modrá 430,78 1,468 fialová 396,85 1,471

41

42

43

44 Umístíme-li za optický hranol stínítko, můžeme na něm pozorovat spektrum. To pak může být: Spojité jedna barva plynule přechází v druhou. (spektrum plamene svíčky) Čárové tvořené systémem diskrétních optických čar oddělených tmavým prostorem (spektrum zářivky)

45

46 Barva ve skutečnosti není jednou z vlastností objektů kolem nás, ale je pouhým výplodem našeho mozku. Jakou barvu vidíme závisí nejen na objektu samotném, ale i na spoustě dalších faktorů barvě světla, na okolním prostředí, únavě oka, atd. Barvy dělíme podle sytosti a pestrosti na barvy syté (neobsahují bílou složku, např. spektrální barvy) a nesyté; na barvy pestré (jsou to jednoduché barvy a jejich kombinace, např. červená, oranžová, žlutá, zelená, modrá, indigová, modrofialová) a nepestré (bílá, šedá a černá barva).

47 Aditivní míchání barev spočívá v tom, že k jednomu barevnému světlu připojíme další barevné světlo, takže výsledné světlo má bohatší spektrální složení než dílčí světla. Aditivním smícháním všech jednoduchých barev (červené, oranžové, žluté, zelené, modré, indigové a fialové) ve stejných poměrech vznikne světlo bílé. Bílé světlo také získáme smíšením jen tří základních barev. Červená, modrá, zelená Jestliže smícháme pouze dvě z těchto tří barev, dostaneme barvu doplňkovou. Aditivní míchání barev můžeme realizovat svícením různobarevných žárovek na bílou plochu - viz aplet.

48 Při subtraktivním míchání barev se ze spektra dané složené barvy odebírají některé jeho spektrální složky aplet. Jako příklad může sloužit zdroj bílého světla, před který je zařazen modrý a žlutý filtr. Modrý filtr z původně bílého světla propustí jen složky modrého světla a žlutý propustí jen složky žlutého světla. Z prošlého světla převládne zelená barva. Kdybychom použili dva filtry, jejichž spektrální složky nemají žádnou společnou část, bude tato kombinace filtrů zcela neprůhledná. Mezi základní tzv. doplňkové barvy patří žlutá, purpurová a azurová. Subtraktivním složením žlutého, purpurového a azurového světla stejné hustoty vznikne barva šedá, a jsou-li filtry dostatečně syté, neprojde jimi žádné světlo a výsledkem je tedy barva černá. Platí, že každé barevné těleso pohlcuje světlo právě doplňkové barvy. Subtraktivní míchání barev můžeme realizovat pomocí akvarelových barev, které mícháme na paletě. Výsledná barva je vždy tmavší než barvy původní (proto se tento princip neužívá při tisku).

49
