1 BRÝLOVÉ ČOČKY

2 Historické brýle 1690: brýle Norimberského stylu se zelenými čočkami 1780: stříbrné brýle středověký čtecí kámen konec 18. století: mosazné obruby, kruhové čočky

3 Bikonvexní a bikonkávní čočky

4 Plankonvexní a plankonkávní čočky

5 Meniskové čočky

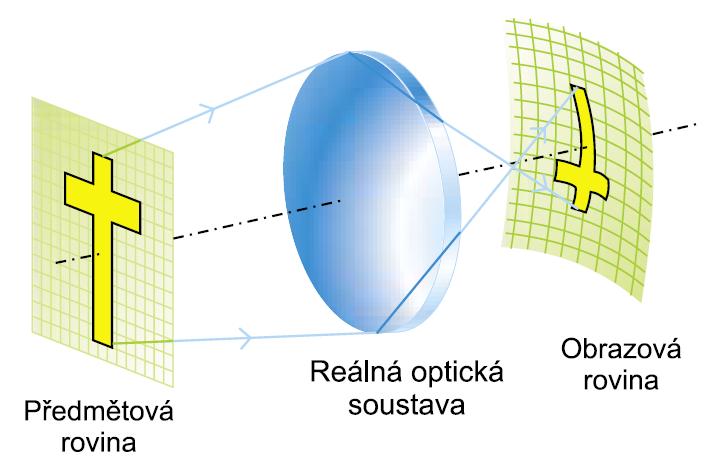

6 Otvorová vada Otvorová vada a koma brýlové čočky nemusí být uvažována vzhledem k tomu, že svazek prochází skrze relativně malou oční pupilu

7 Sklenutí pole Česká oční optika 2, 2006, s. 58.

8 Sklenutí pole

9 Petzvalova plocha jedna lámavá plocha: tenká čočka: P R P nr n n' R P nf ' P systém tenkých čoček: 1 1 i' R n f ' n P i i i Petzvalova-Coddingtonova podmínka pro rovinné pole: 1 0 R P

10 Vliv sklenutí pole brýlové čočky při otáčení oka hypermetrop myop

11 Sagitální a tangenciální rovina sagitální rovina obsahuje hlavní paprsek, je kolmá na tang.r. tangenciální (meridionální) rovina obsahuje hlavní paprsek a optickou osu hlavní paprsek prochází předmětovým bodem a středem pupily

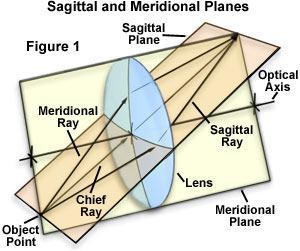

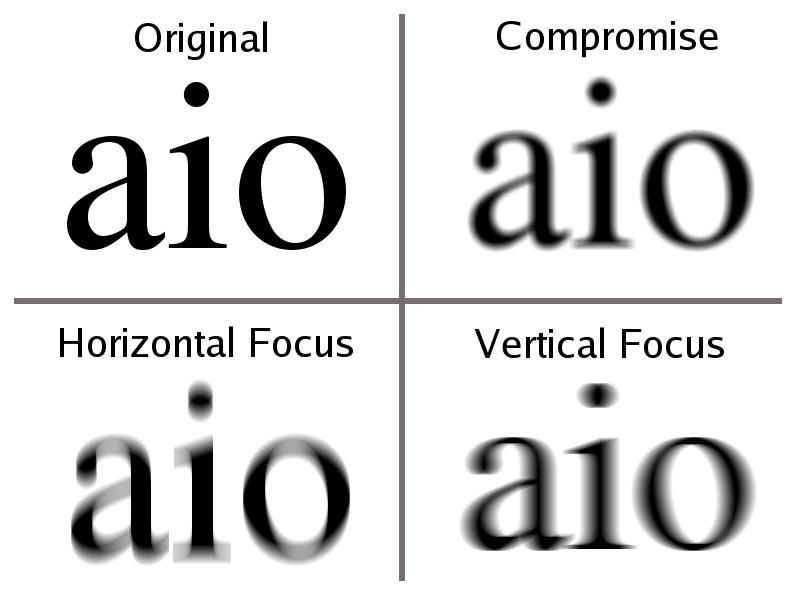

12 Astigmatismus sagitální fokála ohnisková úsečka kolmá k sagitální rovině kroužek nejmenšího rozptylu tangenciální fokála ohnisková úsečka kolmá k tangenciální rovině paprsky sagitální roviny paprsky tangenciální roviny

13 Astigmatismus

14 Astigmatismus

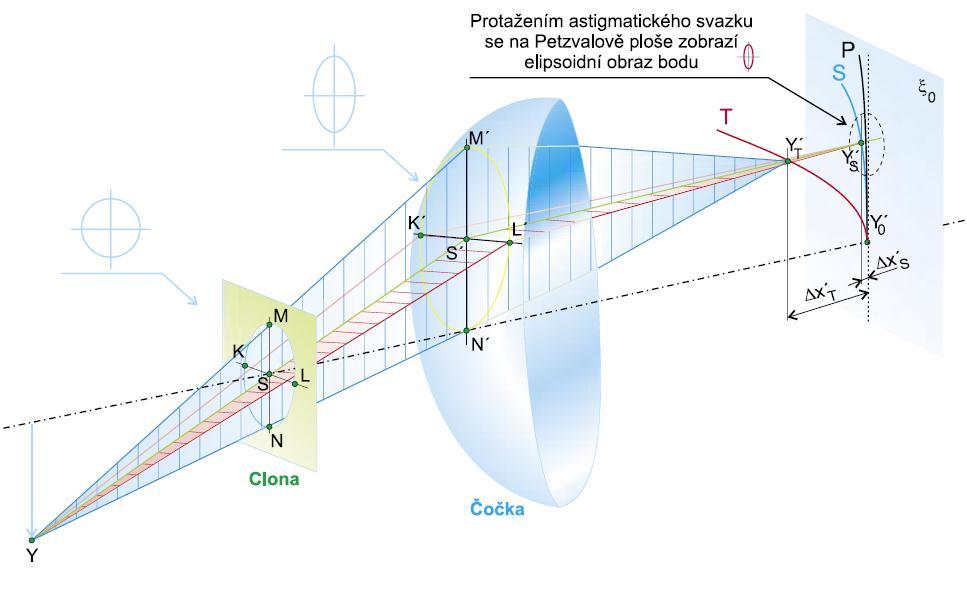

15 Astigmatismus tenké čočky P Petzvalova plocha S plocha sagitálních fokál T plocha tangenciálních fokál

16 Zobrazení s astigmatismem d = 0 mm (od ohniska) zaostřena centrální část a 2S čáry d = -1,5 mm (od ohniska k čočce) centrální část rozostřena, zaostřeny 2T a 3S čáry d = -4,5 mm (od ohniska k čočce) centrální část rozostřena, zaostřeny 3T čáry

17 Korekce astigmatismu šikmých svazků William Hyde Wollaston ( ) Kolem roku 1804 prokázal, že zraková ostrost pozorovatele klesá, když se dívá přes periferii bikonvexních brýlových čoček. Současně zaznamenal, že skla ve tvaru menisku poskytují vyšší kvalitu vidění. První pokusy navrhnout čočky meniskového tvaru s korigovaným periferním astigmatismem podnikli Wilhelm Ostwald a Marius Hans Erik Tscherning pro tenké čočky a malé úhly sklonu.

18 Korekce astigmatismu šikmých svazků

19 Tscherningova elipsa 1 1 c c

20 Tscherningova elipsa vzdálenost BČ od středu otáčení oka

21 Oblasti řešení 1 c

22 Tabulka poloměrů křivostí ploch c [D]

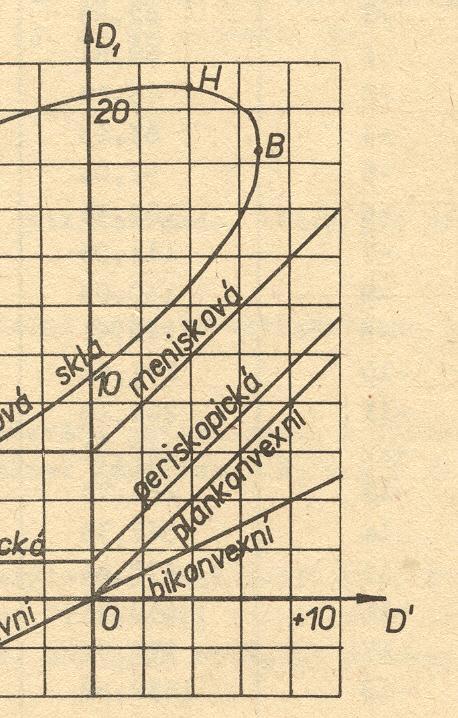

23 Bodově zobrazující čočky Moritz von Rohr ( ) V roce 1912 propočítal design bodově zobrazujících čoček pro Carl Zeiss (Jena). Byly vyráběny čočky Punktal.

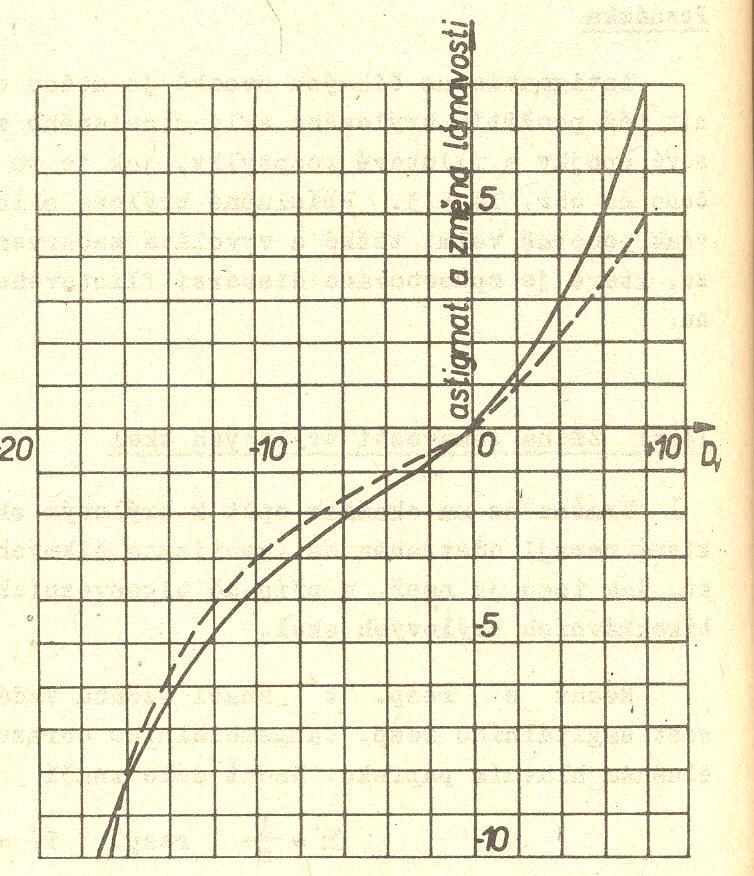

24 Změna optické mohutnosti brýlové čočky bi-čočky astigmatismus změna lámavosti změna lámavosti c c astigmatismus plan- a punktální čočky

25 Příklady českých čoček skupinová skla

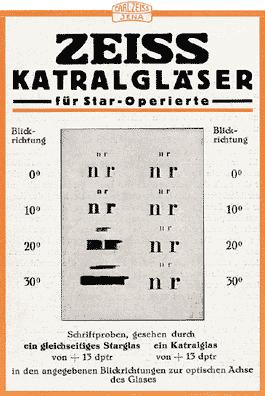

26 Příklady českých čoček DIOSFER, PUNKTUR

27 Možnosti realizace bodově zobrazujících čoček

28 Možnosti realizace bodově zobrazujících čoček

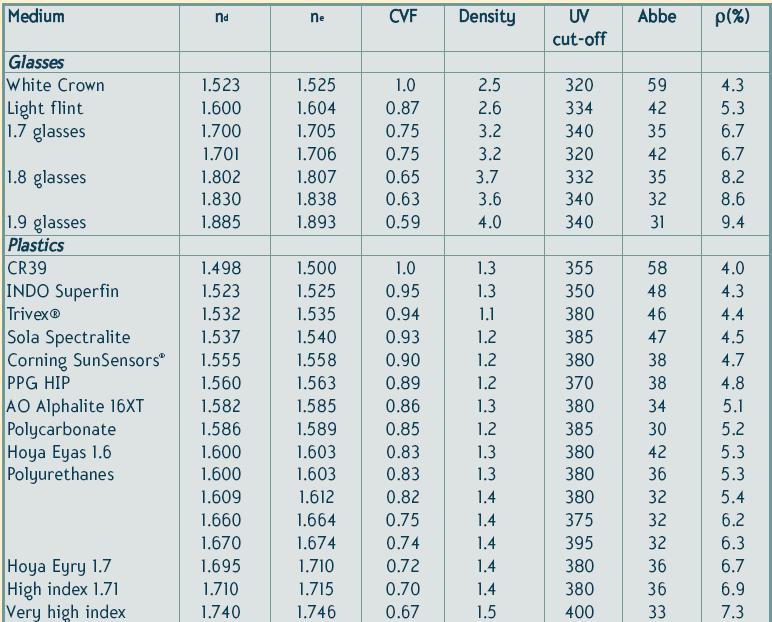

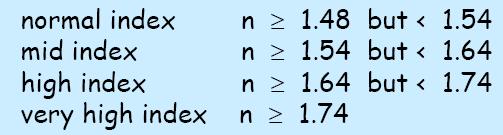

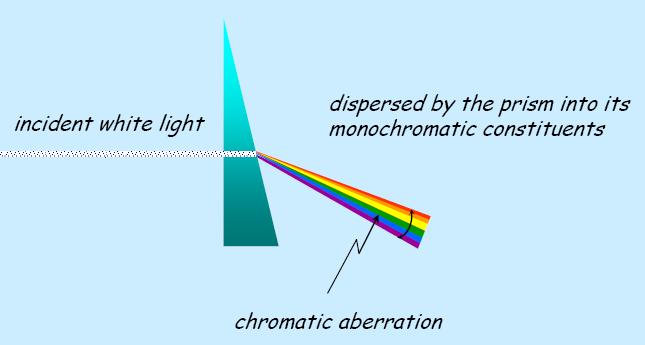

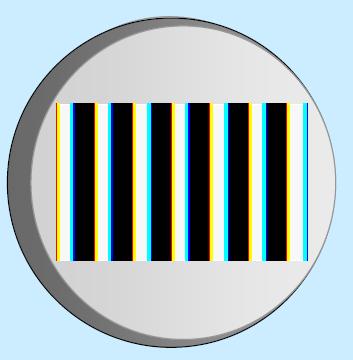

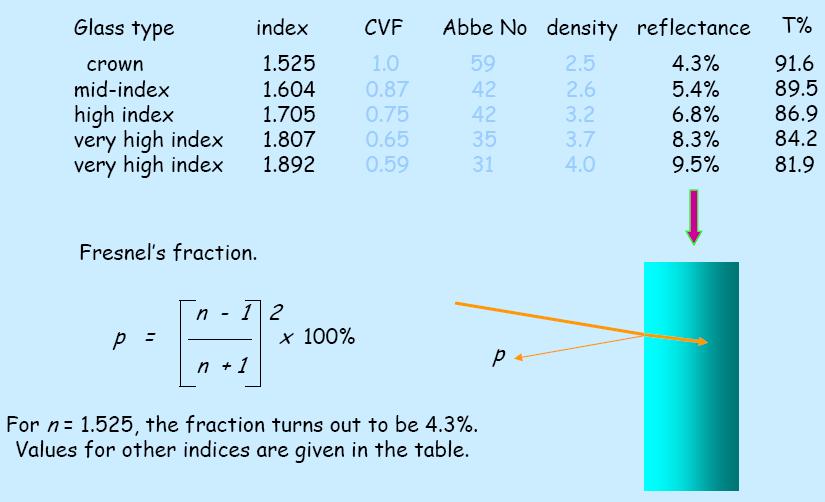

29 Optické vlastnosti materiálů brýlových čoček důležité parametry: index lomu hustota Abbeovo číslo UV mezní bod curve variation factor (CVF) odrazivost index lomu n d pro čáru d n e pro čáru e

30 Optické vlastnosti materiálů brýlových čoček důležité parametry: index lomu hustota Abbeovo číslo UV mezní bod curve variation factor (CVF) odrazivost

31 Optické vlastnosti materiálů brýlových čoček důležité parametry: index lomu hustota Abbeovo číslo UV mezní bod curve variation factor (CVF) odrazivost

32 Optické vlastnosti materiálů brýlových čoček důležité parametry: index lomu hustota Abbeovo číslo UV mezní bod curve variation factor (CVF) odrazivost

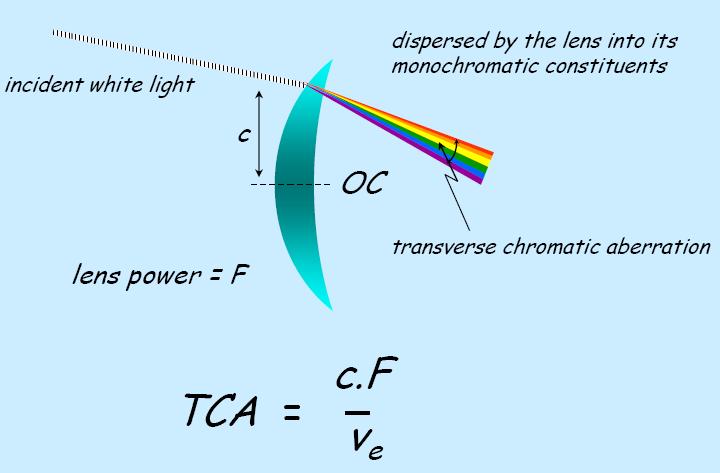

33 Optické vlastnosti materiálů brýlových čoček důležité parametry: index lomu hustota Abbeovo číslo UV mezní bod curve variation factor (CVF) odrazivost

34 Optické vlastnosti materiálů brýlových čoček důležité parametry: index lomu hustota Abbeovo číslo UV mezní bod curve variation factor (CVF) odrazivost

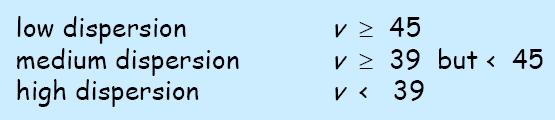

35 Optické vlastnosti materiálů brýlových čoček důležité parametry: index lomu hustota Abbeovo číslo UV mezní bod curve variation factor (CVF) odrazivost

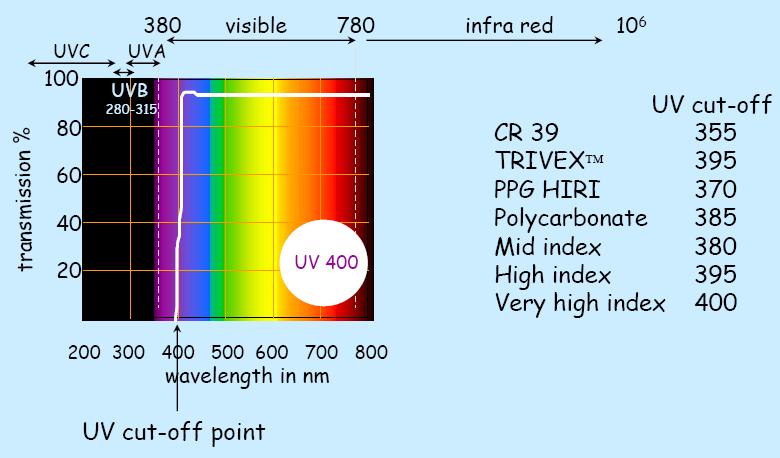

36 Optické vlastnosti materiálů brýlových čoček důležité parametry: index lomu hustota Abbeovo číslo UV mezní bod CVF odrazivost

37 Optické vlastnosti materiálů brýlových čoček důležité parametry: index lomu hustota Abbeovo číslo UV mezní bod CVF odrazivost (kolmý dopad)

38 Optické vlastnosti materiálů brýlových čoček důležité parametry: index lomu hustota Abbeovo číslo UV mezní bod curve variation factor (CVF) odrazivost vystihuje odchylku objemu a tloušťky ve srovnání s korunovým sklem, např. 1,0 plný objem 0,75 o 25 % menší objem
