1 Pokročilé termodynamické cykly 5. přednáška Autor: Jiří Kučera Datum:

2 OBSAH Uzavřené cykly s alternativními médii II. ORC (Organic Rankine cycle) Kalinův cyklus Binární cyklus se rtutí 2

3 Uzavřené cykly -obecně Opakování Uzavřený pracovní cyklus je definován jako termodynamický systém, ve kterém není s okolím vyměňováno pracovní médium, ale jen tepelná energie. Uzavřený cyklus (např. uzavřený cyklus plynové turbíny), má výhodu v tom, že v něm může obíhat jiné médium než vzduch (spaliny). Může mít charakter Braytonova cyklu nebo charakter Rankinova cyklu nebo něčeho mezi tím (např. u cyklu s nadkritickým CO 2 nelze zařízení pro kompresní děj jednoduše označit ani jako kompresor ani jako čerpadlo -je to něco mezi tím). Zásadní nevýhodou oproti otevřenému cyklu je to, že jak přívod tepla do média, tak především odvod tepla z média musíme řešit pomocí výměníků. Cykly charakteru Braytonova cyklu : Uzavřené cykly s plynovou turbínou : médium : He, N 2, Ar Uzavřené cykly s alternativními médii Cykly charakteru Rankinova cyklu : ORC, cyklus se rtutí Ostatní : Cyklus s nadkritickým CO 2, Stirilingův cyklus, Kalinův cyklus 3

4 Uzavřené cykly s alternativními médii -obecně -opakování V: N: můžeme používat média s pro daný účel vhodnějšími termodynamickými vlastnostmi než je voda/vodní pára, nebo vzduch z hlediska spodního tlaku cyklu (tj. u otevřeného cyklu tlak sání a výfuku) nejsme limitováni tlakem okolní atmosféry, ale tlak můžeme volit (vyšší tlak => vyšší měrné výkony => kompaktnější jednotky) není nutno spalovat ušlechtilá paliva jako u GT, protože produkty spalování se nedostávají přímo do cyklu (do expanzní části turbíny) pro přívod tepla do cyklu můžeme využívat různé zdroje vysokopotenciálního i nízkopotenciálního tepla smysl cyklu je možno obrátit a využívat jej jako chladící cyklus resp. cyklus tepelného čerpadla jak přívod tepla do média (*), tak především odvod tepla z média musíme řešit pomocí výměníků u výměníku zajišťujícího odvod tepla z cyklu musíme řešit, jaké chladicí médium je k dispozici cykly bývají komplikované a zařízení bývá nákladné obtížná údržba -> zvláště plnění/vypouštění média do/ze zařízení v případě větší opravy. pro výrobu elektrické energie jsou zatím často jen formou demonstračních jednotek menších výkonů (pro chladicí cykly a tepelná čerpadla jsou ale běžně komerčně využívány) používaná média jsou v určitých případech škodlivá zdraví nebo životnímu prostředí -> musí se zohledňovat přísná bezpečnostní opatření M O T I V A C E (*) Pozn.: Přívod tepla do cyklu prostřednictvím výměníku je ale výjimečně možný i pro otevřený cyklus. Jedná se např. o tzv. CAT = Coal- Fired Air Turbine 4

5 ORC (Organic Rankine cycle) 5

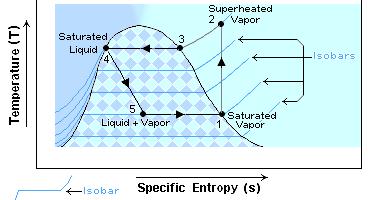

6 ORC (Organic Rankine cycle) Úvod Cykly s organickými médii (původně především freony) byly vyvinuty původně pro chladicí zařízení (chladicí cykly) a pro oběhy tepelných čerpadel. Chladicí cyklus Při obrácení smyslu cyklu představují alternativu k Rankinovu cyklu s vodní párou, a to především pro využití nízkopotenciálního tepla, kde by využití vodní páry jako média cyklu bylo neefektivní (vodní pára má velké měrné objemy při nízkých teplotách - tlacích) Organic Rankine cycle Zdroje obrázků: Keenan Pepper na Wikimedia Commonsa Sylvain Quoilin: Experimental Study and Modeling of a Low Temperature Rankine Cycle for Small Scale Cogeneration. 6

7 ORC (Organic Rankine cycle) Popis cyklu : Organic Rankine cycle Pro popis a výpočty ORC je v podstatě možné vycházet ze stejných představ a postupů, které se používají pro výpočet Rankinova cyklu s vodní páru. Pro zvolené médium ovšem potřebujeme znát jeho termodynamické vlastnosti (entalpie, entropie, měrný objem jako funkce teploty a tlaku a jejich vzájemné vazby - např. formou T-s diagramu) Pokud expanze končí v přehřáté páře, teplo ve vyexpandovaném výstupním médiu je vhodné využít v rekuperátoru k předehřevu zkomprimovaného média, před vlastním přívodem tepla do cyklu z vnějšího zdroje. spalování biomasy předehřev spalovacího vzduchu smyčka termálního oleje ekonomizér výparník expandér (protože médium cyklu může být hořlavé, teplo se přivádí se nepřímo tj. termálním olejem) rekuperátor (zdroj topné vody) kondenzátor Zdroj obrázku: Technological and Economical Survey of Organic Rankine Cycle Systems. Autoři : Sylvain Quoilin a Vincent Lemort spaliny napájecí čerpadlo Schéma zařízení ORC pro výrobu elektřiny ze spalování biomasy 7

8 ORC - příklady využití Využití odpadního (nízkopotenciálního) tepla existuje celá řada zdrojů nízkopotenciálního tepla, která by ORC umožnoval (ač s nízkou účinností) konvertovat do elektrické energie. Zdroji tepla by mohlo být : spalování biomasy teplo z chlazení průmyslových procesů teplo z chlazení motorů teplo z mezichlazení kompresorů pro případy vyšších vstupních/výstupních teplot lze samozřejmě využít i spojení ORC a kogenerace, tedy využívat odvodu tepla z ORC k vytápění Solární elektrárny využití pro technologii s přímým ohřevem v kolektorech solar parabolic through s tím, že ORC by umožňovalo realizovat cyklus při nižších teplotách přívodu tepla než vodní pára, což by snižovalo radiační ztráty a usnadňovalo design solárního pole. V doktorské práci E.H. MalickKaneabyl dokonce popsán dvojitý (kombinovaný) ORC se dvěma médii : R123 (médium vysokoteplotního cyklu) a R134a (médium nízkoteplotního cyklu) Geotermální elektrárny Zdroje geotermálního tepla se předpokládají s teplotou 50 C -350 C. Pro teploty zdroje < 100 C je tepelná účinnost již ale velmi malá a především citlivá na teplotu odvodu tepla z cyklu. Pro tyto případy je již zpravidla vhodnější alternativou Kalinův cyklus. ohřev ORC média se zpravidla z bezpečnostních důvodům nerealizuje přímo, ale používá se vložený okruh teplonosného média (termální olej) Zdroj informací : Experimental Study and Modeling of a LowTemperature Rankine Cycle for Small Scale Cogeneration. Autor : Sylvain Quoilin 8

9 ORC - porovnání sklonu pravé mezní křivky vůči izoentropě Z hlediska volby pracovního média ORC je důležité zvážit sklon pravé mezní křivky v T-s diagramu vůči čáře stálé entropie. Vzhledem k tomu, že expanze bude začínat ze syté nebo málo přehřáté páry, mohou nastat tři případy znázorněné v diagramech : 1) wet 1) Pro média se záporným tzv. wet sklonem směrnice pravé mezní křivky v T-s diagramu (podobně jako u H 2 O), skončí expanze v mokré páře. Nevýhodou je možná eroze turbíny a trubek kondenzátoru kapičkami média. 2) isoentropic 3) dry 2) Ideální je, pokud je sklon směrnice pravé mezní křivky blízky izoentropě. To by byl příklad média R11 na obr.2 (což je ovšem freon-11 - trichlorofluoromethan poškozující ozónovou vrstvu, jehož použití je od roku 1996 zakázáno ). Počátek i konec expanze by byl v mírně přehřáté páře. 3) Nejčastějším průběh sklonu směrnice pravé mezní křivky pro média používaná v ORC je ale kladný, dry nebo též inverzní (protože opačný než u H 2 O). Znamená to, že i když expanze začíná blízko meze sytosti, konec expanze je ve výrazně přehřáté páře. Před počátkem kondenzace je vhodné teplo z přehřáté vyexpandované páry ještě využít, proto je nutné zařazení rekuperátoru. Zdroj informací : Experimental Study and Modeling of a LowTemperature Rankine Cycle for Small Scale Cogeneration. Autor : Sylvain Quoilin 9

10 ORC -požadavky na média cyklu Kromě hlediska sklonu pravé mezní křivky v T-s diagramu vůči čáře stálé entropie jsou ale i další důležitá kritéria, která se musí brát do úvahy při výběru média ORC : bod tuhnutí - médium nesmí v cyklu zamrznout ani při nejnižších možných teplotách odvodu tepla tepelná stabilita - médium se nesmí při teplotách přívodu tepla do cyklu chemicky rozkládat velké výparné teplo a velká hustota - čím jsou větší, tím může být zařízení kompaktnější ekologické dopady -dopad do poškozování ozónové vrstvy (ozone depleting potential -ODP) a do skleníkového efektu(greenhouse warming potential GWP). Bohužel termodynamicky nejvhodnější média pro ORC jsou právě z těchto důvodů nepovolená bezpečnostní parametry - médium by mělo být : nekorozivní nehořlavé netoxické dostupnost a cena toto nelze vždy docílit. Musí se pak provést analýza rizik a bezpečnostních opatření (např. cykly s NH 3 musí mít zajištěno řádné odvětrání). Vhodné je při tom využít např. metodiku klasifikace rizik chladiv podle ASHRAE (American Society of Heating, Refrigerating, and Air- Conditioning Engineers) realizovatelnost ORC za přijatelných tlaků -pokud by potřebné tlaky pro cyklus pracovního média byly příliš vysoké, komplikovalo by to design a zhoršovalo spolehlivost zařízení ORC Zdroj informací : Experimental Study and Modeling of a LowTemperature Rankine Cycle for Small Scale Cogeneration. Autor : Sylvain Quoilin 10

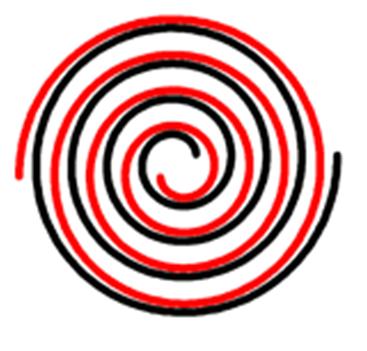

11 ORC - volba typu expandéru Expandér je důležitou součástí tepelného cyklu, kde se tlaková a tepelná energie média přeměňuje na mechanickou práci. Pro expandéry v ORC se využívá čtyř typů zařízení (seřazeno od nejmenších výkonů k největším). 1) (reverzní) princip 3) radiální turbína 4) axiální turbína spirálního kompresoru 2) (reverzní) princip šroubového kompresoru Porovnání vhodných výkonů pro jednotlivé typy expandérů. Screw=šroubový Scroll=spirální WHR = waste heat recovery Zdroj obrázků: - licence PD (Public Domain) + porovnání podle : Waste heat recovery Organic Rankine cycles in sustainable energy conversion: A state-of-the-art review. Autoři : Bahram Saadatfar, Reza Fakhrai and Torsten Fransson 11

12 ORC - příklad výpočtu cyklu pro geotermální aplikaci pára před turbínou je přehřátá o 22 C expandér (turbína) uvaž. ηtd=85% Klíč ke křížům : přívod tepla do cyklu : voda teplá 160 C z geotermálního vrtu KOTEL přehřívák pára za turbínou je přehřátá o 48 C (!) značná vlastní spotř. 97 kw : čerpadla a pohon ventilátoru mokré chl. věže REKUPERÁTOR návrat ochlazené vody s teplotou 112,3 C do geotermálního vrtu výparník kondenzátor teplota kondenzace podobná jako u H 2 O, ale tlak je mnohem vyšší ekonomizér napájecí čerpadlo mokrá chladicí věž s ventilátorem Zdroj obrázku : Cvičný příklad SW Thermoflex - (S5-16B) Geothermal Organic Rankine Cycle - WCT specifikace média cyklu R245FA = C3H2F5 (pentafluorpropan) 12

13 ORC - informativní přehled uvažovaných médií a jejich vlastností sklon pravé mez. křivky kritický bod výparné teplo při 1 atm teplota varu při 1 atm hořlavost Poznámky : ODP! => ODP! => ODP! => ODP! => od r.1996 od r.2020 od r.1996 od r nízká cena příliš vysoká Tvaru + nízká cena jedovatý, karcin. neurotoxický neurotoxický Orientační pravidlo : čím vyšší je teplota kritického bodu, tím je médium vhodnější pro práci v cyklech s vyšší teplotou přívodu a odvodu tepla. Zdroj informací : Experimental Study and Modeling of a LowTemperature Rankine Cycle for Small Scale Cogeneration. Autor : Sylvain Quoilin 13

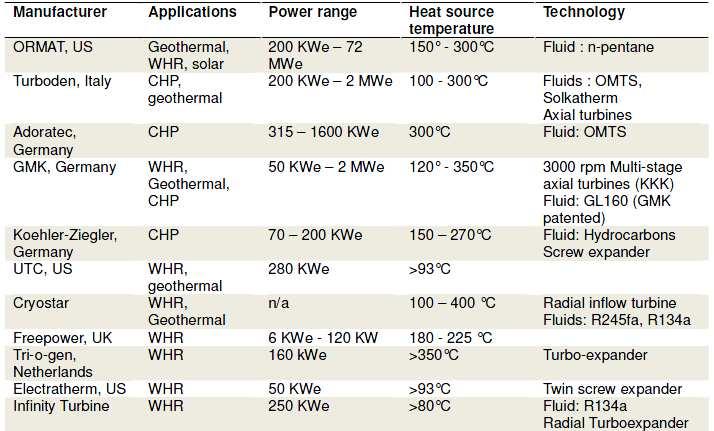

14 ORC - informativní přehled výrobců a používaných technologií Vysvětlení zkratek : WHR - využití odpadního tepla, CHP - kogenerace, OMTS - octamethyltrisiloxan (silikonový olej), KKK (Kühnle, Kopp & Kausch - výrobce malých parních turbín, pohlcený v roce 2007 fy. Siemens) Zdroj informací : Technological and Economical Survey of Organic Rankine Cycle Systems. Autoři : Sylvain Quoilin a Vincent Lemort 14

15 Zhodnocení ORC Zhodnocení ORC V: N: prověřená technologie s řadou potenciálních výrobců, instalací a referencí schopnost konvertovat nízkopotenciální teplo (které je často k dispozici levně nebo zdarma ) do elektrické energie kompaktní a relativně jednoduché zařízení s ohledem na nízkou teplotu přívodu tepla relativně nízká tepelná účinnost + vysoká citlivost na teplotu odvodu tepla z cyklu a veškeré ztráty a neefektivity v cyklu poměrně problematická volba vhodného pracovního média s ohledem na ochranu ozónové vrstvy, skleníkový efekt + bezpečnost a dostupnost média pro vyšší teploty a vyšší výkony existují jiné efektivnější cykly (parní cyklus, paroplynový cyklus) na straně nejnižších teplot přívodu tepla do cyklu (cca pod 150 C) mu konkuruje Kalinův cyklus Příklady instalací ORC Zařízení ORC jsou instalována ve výkonech v řádech stovek kw až jednotek MW. Některé příklady : 1MWe CSP sluneční elektrárna dokončená v 2006,ArizonaUSA. Médium n-pentan. Tepelná účinnost cyklu 20%, účinnost včetně solárního pole 12.1%. 0,250 MWe+2,5MWth geotermální elektrárna/teplárna Neustadt Glewe, Německo,2003, Médium GL160, patentované firmou GMK 1,4 MWe+8,5MWth spalování biomasy Hennstedt Německo, Médium silikonový olej. Zdroj informací o instalacích: Technological and Economical Survey of Organic Rankine CycleSystems.Autoři : SylvainQuoilina Vincent Lemort a stránky 15

16 Kalinův cyklus 16

17 Kalinův cyklus Kalinův cyklus vynalezl 70. letech vědec ruského původu Alexander Kalina a v USA ho patentoval. Pozornost k oběhu se obrátila až v 90. letech s ohledem na snahu využívat pro generaci elektrické energie i zdroje nízkopotenciálního tepla -pro zdroje s přívodem tepla při teplotách v rozmezí mezi 100 až 200 C se tento cyklus jeví jako výhodný. Princip Kalinova cyklu V Kalinově cyklu spolu obíhají voda/pára a amoniak. V oběhu mohou obíhat ve stálé nebo v proměnné koncentraci. Změnou koncentrace v jednotlivých částech oběhu se v daném místě u pracovní látky dosahuje lepších vlastností pro právě probíhající děj: Kondenzace probíhá při nižší koncentraci amoniaku (např. 45%) => Díky tomu může kondenzace směsi s nízkou koncentrací amoniaku probíhat při nižším tlaku (za dané teploty kondenzace určené teplotou chladicího média). Odpařování a expanze v turbíně probíhá za koncentrace vyšší (např. 70%). => Díky tomu může odpařování směsi s vysokou koncentrací amoniaku probíhat při vyšším tlaku (za dané teploty varu určené teplotou topného média).. => V daném rozmezí teplot přívodu a odvodu tepla tak můžeme dosáhnout vyššího vstupního tlaku do turbíny a nižšího výstupního tlaku z turbíny. 17

18 Kalinův cyklus porovnání s Rankinovým cyklem Izobarické vypařování a kondenzace směsi vody a amoniaku probíhá za proměnné teploty což je zvlášť výhodné u zdrojů tepla s proměnnou teplotou např. u HRSG toto vede k rovnoměrnějšímu teplotnímu profilu a lepší efektivitě sdílení tepla Zdroj obrázků : Petr Pavlíček, Kalinův cyklus, Prezentace v rámci předmětu PTK,

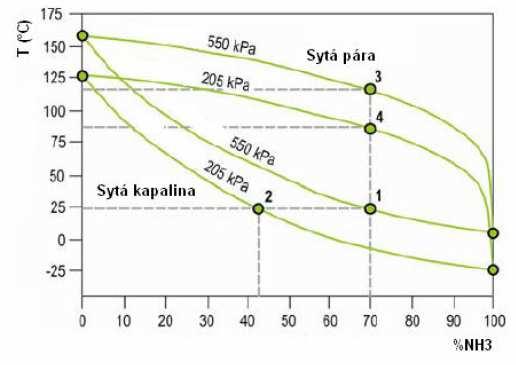

19 Kalinův cyklus Vysvětlení princip Kalinova cyklu s proměnou koncentrací přes fázový diagram : Obrázek znázorňuje fázové diagramy směsi amoniaku a vody pro dvě různé hodnoty kondenzačních tlaků. Z těchto diagramů je vidět souvislost teploty a tlaku kondenzace/vypařování v závislosti na koncentraci směsi. Pro kondenzační teplotu 21 C a pracovní látku s koncentrací amoniaku 42% je kondenzační tlak 205 kpa (bod 2). Pokud by látka při stejné kondenzační teplotě zůstala na koncentraci 70%, musel by kondenzační tlak být více než dvakrát větší (bod 1). Body 3 a 4 ukazují různě vysokou teplotu přechodu látky na stav syté páry při tlaku 205 kpa(bod 4) a při tlaku 550 kpa(bod 3). V obecném bodě fázového diagramu se poměr množství kapalné a plynné fáze jakož i koncentrace složek v těchto fázích určují podle tzv. pákového pravidla (*). L X (*) Příklad pákového pravidla. Směs o původní koncentraci 42% NH3 se při teplotě 100 C a tlaku 205 kpa rozdělí na 80% páry s koncentrací 51% NH3 a 20% kapaliny s koncentrací 8% NH3. A to proto, že LX = 0,80 * LH H Zdroj textu a obrázku : SNÁŠEL, J. Netradiční tepelné oběhy. Brno: VUT v Brně, Fakulta strojního inženýrství,

20 Popis průběhu Kalinova cyklu s proměnnou koncentrací Pracovnísměss koncentrací 70% je ohřívána v odpařovači, poté vháněna do turbíny, kde expanduje a koná práci. Po výstupu z turbíny je chlazena regenerátory. Před vstupem do kondenzátoru je zředěna tzv. ochuzenou kapalinou o nízké koncentraci amoniaku (34%) a do kondenzátoru pokračuje jako tzv. základní směs s koncentrací 45%. Po zkapalnění je směs stlačena čerpadlem. Dále proudí přes regenerátory, kde se ohřívá. V separátoru se pak směs proškrtí na nižší tlak (flash) a rozdělí na ochuzenou kapalinu, která je chlazena a přes škrticí ventil vpuštěna do oběhu zpět před kondenzátor a na parní směs bohatou na amoniak (95%), která je též zchlazena (zkapalněna) a pak smíchána (zředěna) směsí odebranou za výstupem z čerpadla. Takto dosáhne směs vhodné koncentrace 70% (pracovní směs a uzavírá cyklus v odpařovači. Pozn.: Prezentované koncentrace slouží jako příklad a jsou vztaženy (optimalizovány) ke konkrétním teplotám přívodu a odvodu tepla Zdroj textu a obrázku : SNÁŠEL, J. Netradiční tepelné oběhy. Brno: VUT v Brně, Fakulta strojního inženýrství,

21 Kalinův cyklus se stálou koncentrací Kalinův cyklus se stálou koncentrací H 2 O a NH 3 50% /50% jako součást paroplynového cyklu Klíč ke křížům : výstupní tlak z NT dílu je ale mnohem vyšší než u normální parní turbíny Zdroj obrázku : Cvičný příklad SW Thermoflex - (S5-05)CC_Kalina.TFX parametry na vstupu do VT a ST dílu parní turbíny obdobné standardním i když je teplota vysoká nepoužije se rekuperace, protože k ohřevu je k dispozici teplo ze spalin 21

22 Kalinův cyklus se stálou koncentrací Kalinův cyklus se stálou koncentrací H 2 O a NH 3 50% /50% jako součást paroplynového cyklu Klíč ke křížům : Směs H 2 O + NH 3 má výhodnější (rovnoměrněnější) teplotní profil ve výparníku, než by měly čisté H 2 O nebo NH 3. 22

23 Kalinův cyklus Zhodnocení Kalinova cyklu V: dobrá tepelná účinnost i v cyklech s nižší teplotou přívodu tepla do cyklu (geotermální elektrárny) změnou koncentrace směsi amoniaku ve vodě je možno cyklus přizpůsobit změnám vstupní a výstupní teploty cyklu (např. při teplotních změnách v průběhu ročních období) amoniak v cyklu působí antikorozně nehrozí zamrzání pracovního média při nízkých teplotách komponenty v cyklu mohou být odvozeny od komponent používaných pro parní cykly směs amoniaku a vody s sebou nenese taková rizika pro životní prostředí jako pracovní látky používané u ORC. 23

24 Kalinův cyklus Zhodnocení Kalinova cyklu N: pro oběh se směsí dvou látek je zapotřebí složitějšího a dražšího systému než v případě jiných oběhů => zařízení o dost složitější a dražší než např. ORC zvlášť údržba zařízení je komplikovaná, protože amoniak je vysoce alkalický a při nadechnutí žíravý a jedovatý. Silně zapáchá, je hořlavý a výbušný. pro zdroje tepla s vyšší teplotou přívodu tepla jsou jiné, vhodnější, cykly než Kalinův cyklus 24

25 Aplikace Kalinova cyklu v geotermální elektrárně Húsavík, Island Cyklus je schopen pracovat s velmi nízkou teplotou přívodu tepla pouhých 124 C získávaných z geotermálního vrtu a využívat potenciál velmi chladné chladicí vody (5 C). Parní turbína o výkonu 1,8 MW (výrobce KK&K) je jednostupňová, tvořená C-kolem s otáčkami ot/min přímo spojeným s pastorkem převodovky. Pára s vysokým obsahem amoniaku 95% do turbíny vstupuje s teplotou cca 121 C a s tlakem cca 5 bar. Relativně vysoká teplota výstupního média z turbíny (60 C) se využívá v rekuperačním výměníku HE-2 k předehřevu kondenzátu (směs s obsahem 82% NH 3 o teplotě 13 C). Ten se dále předehřívá ještě v rekuperačním výměníku HE-3 (recyklovaným separátem s menším obsahem NH 3 ) až na teplotu 68 C a vypařuje ve výparníku HE-4 na výslednou suchost cca 75%. Pak se separuje v separátoru na páru s vysokým obsahem amoniaku 95% a recyklovaný separát s obsahem 50% NH 3, který se po zchlazení v HE-3 spojuje v rekuperátoru HE-2 s výstupní parou ke společné kondenzaci. Zdroj informací : Notes from the North: a Report on the Debut Year of the 2 MW KalinaCycle Geothermal Power Plant in Húsavík, Iceland. Autoři : Henry Mlcak, Mark Mirolli, Hreinn Hjartarson, Bill Lewis 25

26 Binární cyklus se rtutí 26

27 Cyklus se rtutí Cyklus se rtutí je aplikačním příkladem binárního (dvoulátkového) oběhu. Využívá jevu, kdy se vlastnosti vodní páry a rtuti vhodně doplňují. V oblasti vysokých teplot má výhodnější vlastnosti uzavřený oběh se rtutí. Teplota varu rtuti je vysoká i při poměrně nízkém tlaku (na uvedeném příkladu je to 524 C při 11 kp/cm 2 ). Vyrobené rtuťové páry expandují v rtuťové parní turbíně a konají práci. Následná kondenzace rtuťových par probíhá při stále ještě vysoké teplotě (v příkladu je to 256,7 C při 0,12 kp/cm 2 ). Tato teplota je dostatečná, aby se ve výměníku konal přenos tepla při současné kondenzaci rtuti a varu vody (v příkladu je to var vody při 222,9 C při 25 kp/cm 2 ). Teplo z kondenzace rtuťového cyklu se tedy neztrácí, ale je přenášeno do cyklu vody/páry, která se následně přehřívá (na parametry 400 C a 25 kp/cm 2 ) a potom expanduje v parní turbíně. Výhoda parního cyklu se pak projeví v tom, že teplo (při kondenzaci) finálně odchází z cyklu až při relativně nízké teplotě (v příkladu je to 26,38 C při 0,035 kp/cm 2 ). Zdroj obrázku : Bečvář, J., Tepelné turbíny, str.63 27

28 Cyklus se rtutí Výhodou uvedeného binárního cyklu je tedy, že téměř všechno teplo se přivádí do cyklu při vysoké teplotě(var rtuti a přehřívání vodní páry) a odchází z cyklu při nízké teplotě (kondenzace páry). V: N: vysoká tepelná účinnost i při použití relativně nízkých tlaků => relativně jednoduché konstrukci turbíny konstrukční a provozní obtíže, protože rtuťové páry se zřetelem na jedovatost a vysokou cenu rtuti nesmí unikat => složitá konstrukce ucpávek (dvouproud bez VT ucpávky) GE postavila v USA podle návrhu Williama Emmeta v letech celkem 7 podobných zařízení s celkovým výkonem rtuťových turbín 74 MW. Provoz skončil v 50. letech. Ač uvedené uspořádání bylo překonáno (i díky pokrokům v metalurgii, které v 50. letech umožnily stavět fosilní parní bloky s vysokou účinností dosaženou vysokými tlaky a teplotami páry), zůstává cyklus se rtutí inspirativní reálnou aplikací binárního cyklu. Zdroj obrázku : Bečvář, J., Tepelné turbíny, str.63 28

29 Děkuji za pozornost 29
