1 Šachtový systém pro hlavní uliční řady StatikaMontážTěsnostHydraulika Únor 2007

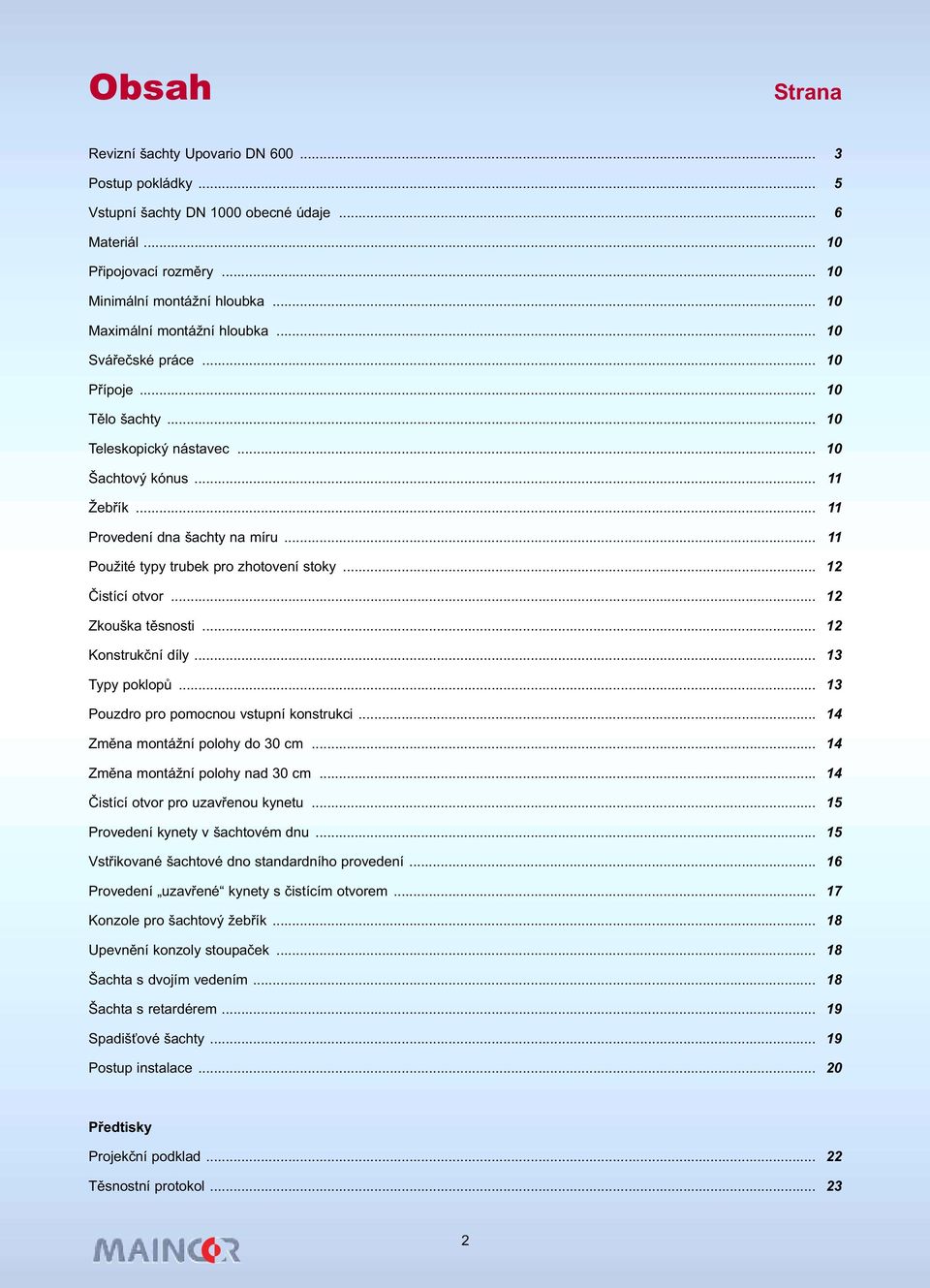

2 Obsah Strana Revizní šachty Upovario DN Postup pokládky... 5 Vstupní šachty DN 1000 obecné údaje... 6 Materiál Připojovací rozměry Minimální montážní hloubka Maximální montážní hloubka Svářečské práce Přípoje Tělo šachty Teleskopický nástavec Šachtový kónus Žebřík Provedení dna šachty na míru Použité typy trubek pro zhotovení stoky Čistící otvor Zkouška těsnosti Konstrukční díly Typy poklopů Pouzdro pro pomocnou vstupní konstrukci Změna montážní polohy do 30 cm Změna montážní polohy nad 30 cm Čistící otvor pro uzavřenou kynetu Provedení kynety v šachtovém dnu Vstřikované šachtové dno standardního provedení Provedení uzavřené kynety s čistícím otvorem Konzole pro šachtový žebřík Upevnění konzoly stoupaček Šachta s dvojím vedením Šachta s retardérem Spadišťové šachty Postup instalace Předtisky Projekční podklad Těsnostní protokol

3 Kanalizační revizní šachta UpoVario DN 600 Revizní šachta dodávaná jako komplet vytvořený pouze ze dvou dílů Základní charakteristiky a výhody Rychlejší a snadnější instalace bez přesného vyměřování hloubky uložení Výrazná úspora nákladů Snadné nastavení výšky 1,2-1,9 m nebo 1,9-2,6 m Možnost skladování v paletách na sobě Nižší náklady na transport Dva typy provedení dna přímé P a sběrné PPL Vstupy pro KG/UR 1 nebo UR 2 DIN potrubí v profilech DN 150, 200, 250 a 300 mm Možnost volby poklopu BEGU pro A15 (1,5 t), B 125 (12,5 t) a D 400 (40 t) Provedení spoje zaručuje dokonalou těsnost vůči vnitřnímu i vnějšímu tlaku do 0,5 baru Vyosení teleskop. dílu ve vertikálním směru o 10 Cena je včetně roznášecího prstence Min. stavební výška šachty je 0,5 m (nutné zkrátit na místě manuálně) 3

4 BEGU poklop (není součástí dodávky) Litinový roznášecí prstenec Teleskopické prodloužení z PE De 560 Těsnící kroužek Prodloužení z PP DN 600 Šachtové dno z PP pro vstup DN 150 DN 300 KG/UR1 nebo UR2 DIN Upovario 1,2 1,9 m Popis UCZ nr kg UCZ nr kg DN 150 přímá P (KG, UR scan) DN 150 sběrná PPL (KG, UR scan) DN 150 přímá P (UR2 DIN) DN 150 sběrná PPL (UR2 DIN) DN 200 přímá P (KG, UR scan) DN 200 sběrná PPL (KG, UR scan) DN 200 přímá P (UR2 DIN) DN 200 sběrná PPL (UR2 DIN) Upovario 1,9 2,6 m Popis UCZ nr kg UCZ nr kg DN 250 přímá P (KG, UR scan) DN 250 sběrná PPL (KG, UR scan) DN 250 přímá P (UR2 DIN) DN 250 sběrná PPL (UR2 DIN) DN 300 přímá P (KG, UR scan) DN 300 sběrná PPL (KG) DN 300 přímá P (UR2 DIN) DN 300 sběrná PPL (UR2 DIN)

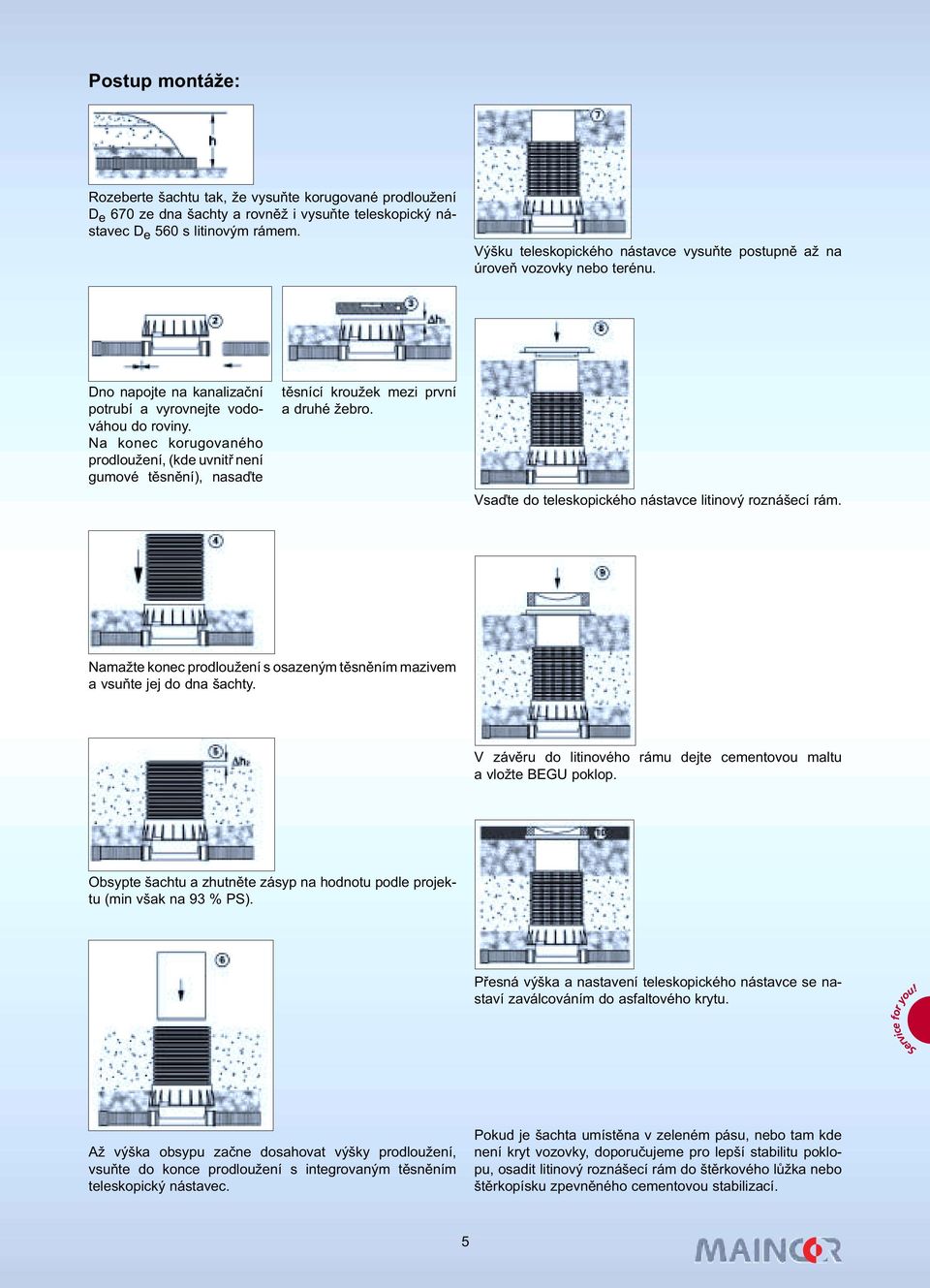

5 Postup montáže: Rozeberte šachtu tak, že vysuňte korugované prodloužení D e 670 ze dna šachty a rovněž i vysuňte teleskopický nástavec D e 560 s litinovým rámem. Výšku teleskopického nástavce vysuňte postupně až na úroveň vozovky nebo terénu. Dno napojte na kanalizační potrubí a vyrovnejte vodováhou do roviny. Na konec korugovaného prodloužení, (kde uvnitř není gumové těsnění), nasaďte těsnící kroužek mezi první a druhé žebro. Vsaďte do teleskopického nástavce litinový roznášecí rám. Namažte konec prodloužení s osazeným těsněním mazivem a vsuňte jej do dna šachty. V závěru do litinového rámu dejte cementovou maltu a vložte BEGU poklop. Obsypte šachtu a zhutněte zásyp na hodnotu podle projektu (min však na 93 % PS). Přesná výška a nastavení teleskopického nástavce se nastaví zaválcováním do asfaltového krytu. Až výška obsypu začne dosahovat výšky prodloužení, vsuňte do konce prodloužení s integrovaným těsněním teleskopický nástavec. Pokud je šachta umístěna v zeleném pásu, nebo tam kde není kryt vozovky, doporučujeme pro lepší stabilitu poklopu, osadit litinový roznášecí rám do štěrkového lůžka nebo štěrkopísku zpevněného cementovou stabilizací. 5

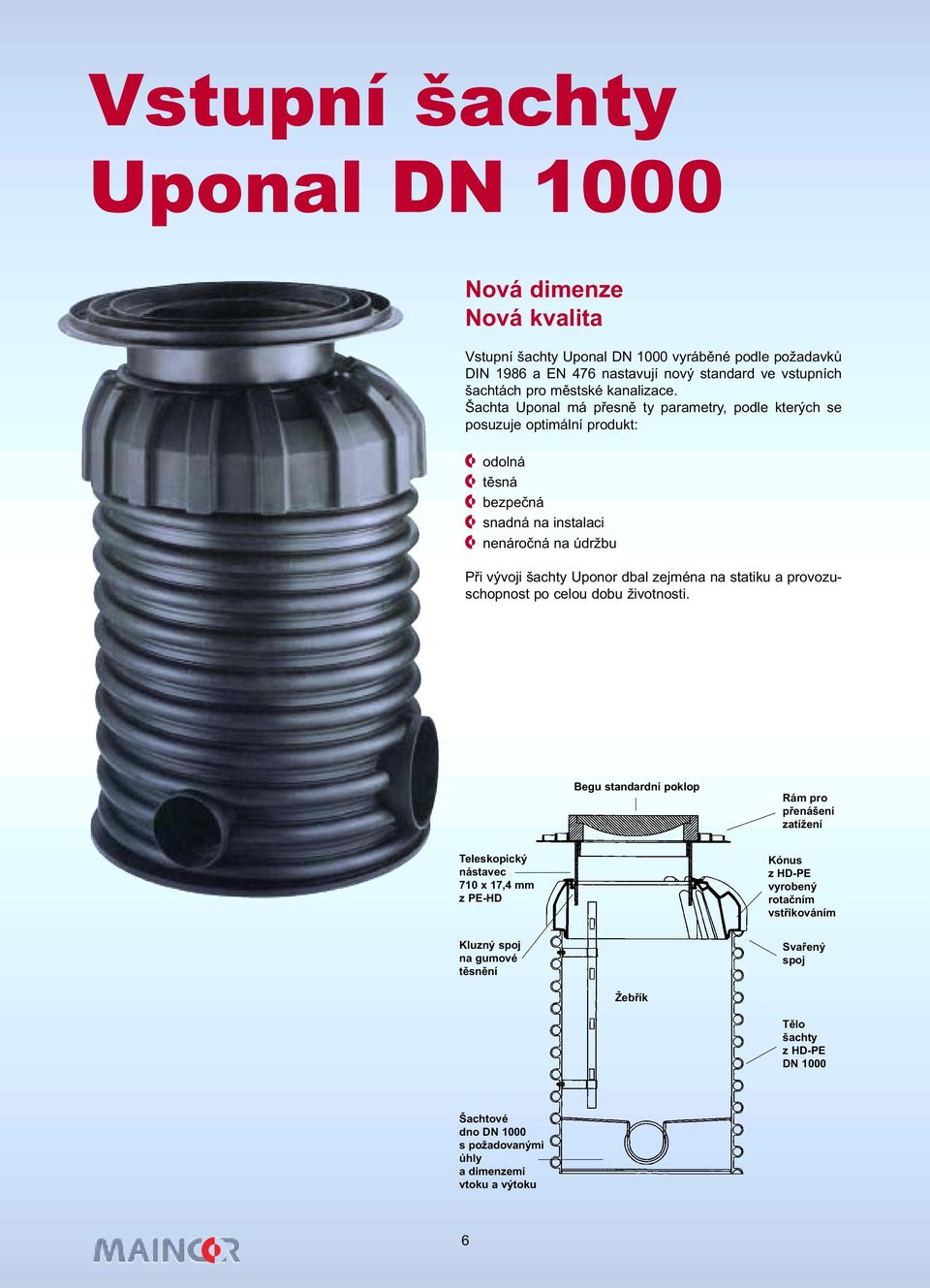

6 Vstupní šachty Uponal DN 1000 Nová dimenze Nová kvalita Vstupní šachty Uponal DN 1000 vyráběné podle požadavků DIN 1986 a EN 476 nastavují nový standard ve vstupních šachtách pro městské kanalizace. Šachta Uponal má přesně ty parametry, podle kterých se posuzuje optimální produkt: odolná těsná bezpečná snadná na instalaci nenáročná na údržbu Při vývoji šachty Uponor dbal zejména na statiku a provozuschopnost po celou dobu životnosti. Begu standardní poklop Rám pro přenášení zatížení Teleskopický nástavec 710 x 17,4 mm z PE-HD Kónus z HD-PE vyrobený rotačním vstřikováním Kluzný spoj na gumové těsnění Svařený spoj Žebřík Tělo šachty z HD-PE DN 1000 Šachtové dno DN 1000 s požadovanými úhly a dimenzemi vtoku a výtoku 6

7 Přenos zatížení Patentovaný roznášecí rám spolu s teleskopickým nástavcem, kluzně uloženým do šachtového kónusu, odvádí zatížení z provozu do konstrukce vozovky a do postranní zeminy. Roznášecí rám se kombinuje s poklopem, který je možné libovolně zvolit podle požadavků investora. Pro přizpůsobení vertikální šachty sklonu vozovky, je možné roznášecí rám odklonit až o 18 % od teleskopického nástavce. Těsnost U šachty je použito pouze jedno těsnění v místě spoje mezi kónusem a telesko pickým nástavcem. Ostatní části jako dno, tělo šachty a kónus jsou bez těsnění a jsou mezi sebou vzájemně svařeny. Tato konstrukce zabezpečí dokonalou těsnost po celou dobu životnosti, i pokud by došlo k negativním poklesům zeminy. Kompenzace poklesu půdy Poklesy a pohyby zeminy jsou automaticky kompenzovány díky kluznému uložení poklopu. Díky konstrukci těla šachty, vytvořené z jednoho kusu, nemůže dojít k vertikálnímu posuvu ve spojích mezi jednotlivými segmenty a tím i k netěsnostem. Provedení šachtového dna a vtoků Šachta je vyrobena na míru podle požadavků zákazníka, který si zvolí základní parametry jako jsou: dimenze vtoků a výtoku, spád, výška a úhel lomu. Zakázková výroba umožní vyrobit šachtu pro napojení na jakoukoli dimenzi potrubí. Kyneta je vyrobena ze segmentů podle požadavků normy DIN s optimálními hydraulickými vlastnostmi. V podmínkách, kde je vysoká hladina spodní vody, se dno šachty vyplní betonovou směsí otvorem v kynetě. Použití šachet Uponal DN 1000 pro speciální použití Maincor je schopen vyrobit na základě šachet Uponal DN 1000 tyto speciální šachty: Tlakové přečerpávací šachty Přečerpávací šachty Šachty pro zdvojené potrubí Spadišťové šachty Příklad tlakové přečerpávací šachty DN 1000 žebřík Příklad šachty se zdvojeným potrubím teleskopické prodloužení z HD-PE, D e 710 x 17,4 výškově nastavitelný žebřík čistící kus potrubí DN 400 Begu standardní poklop roznášecí rám teleskopické prodloužení z HD-PE, D e 710 x-17,4 šachtový kónus z HD-PE (vyroben vstřikováním) tělo šachty DN 1000 (HD-PE) vyústění tlakového výtoku (d 63 (HD-PE)) vyústění gravitačního přítoku (DN 150) Šachta se vstřikovaným dnem Standardizované dno s vtoky DN pro potrubí UR 2 DIN a KG (UR 1, 2 SCAN). Příklad šachtového spadiště Teleskopický systém Teleskopický nástavec umožňuje nastavení výšky v rozsahu 300 mm v případech nové instalace nebo dodatečné změny výšky povrchu vozovky. Výška šachty se upravuje jednoduše buď zatlačením nebo vytažením teleskopického nástavce. Postup instalace teleskopického nástavce včetně zaválcování poklopu do krytu vozovky je ukázán na videoklipu Instalace šachty Uponal DN 1000, který je součástí CD-R Kanalizační šachty Uponal. Výšku šachty lze rovněž zvýšit osazením standardního betonového prstence pod poklop. příklad vnitřního a venkovního spadiště 7

8 Statické posouzení Jako u všech ostatních Uponal šachet byl návrh proveden s ohledem na deformaci, vyboulení, pevnost a bezpečnost při zvedání šachty a dále posouzen institutem na mechaniku zemin v Münstru. Statické posouzení je k dispozici na vyžádání. Vstupní šachtový žebřík Výška žebříku je závislá na hloubce uložení, dimenzi potrubí a délce teleskopického nástavce. Výsledná délka se zvolí přímo na stavbě až po přesném nastavení teleskopického nástavce. V případě potřeby se žebřík uřízne na potřebnou délku. Fixační elementy jsou vyrobeny z nerezové oceli a pevně přichyceny ke stěně šachty z výroby. Teleskopický nástavec Teleskopické prodloužení vyrobené z HD-PE potrubí De 710. Připraveno pro osazení poklopu (Begu) třídy A 15 (1,5 t) pro zakrytí šachet v zelených nezpevněných plochách a v zónách s pěším a cyklistickým provozem. Délka nástavce je 350 mm. Teleskopický nástavec včetně roznášecího rámu Připraveno pro osazení poklopu (Begu) třídy B 125 (12,5 t) pro zakrytí šachet v zónách s pěším a lehkým automobilovým provozem (chodníky) a třídy D 400 (40 t) pro zakrytí šachet umístěných na veřejných plochách a silničních komunikacích. Délka nástavce je 350 mm. roznášecí rám má 1200 mm Název hmotnost číslo kg/ks zboží L Název hmotnost číslo kg/ks zboží L poklop není součástí dodávky 8

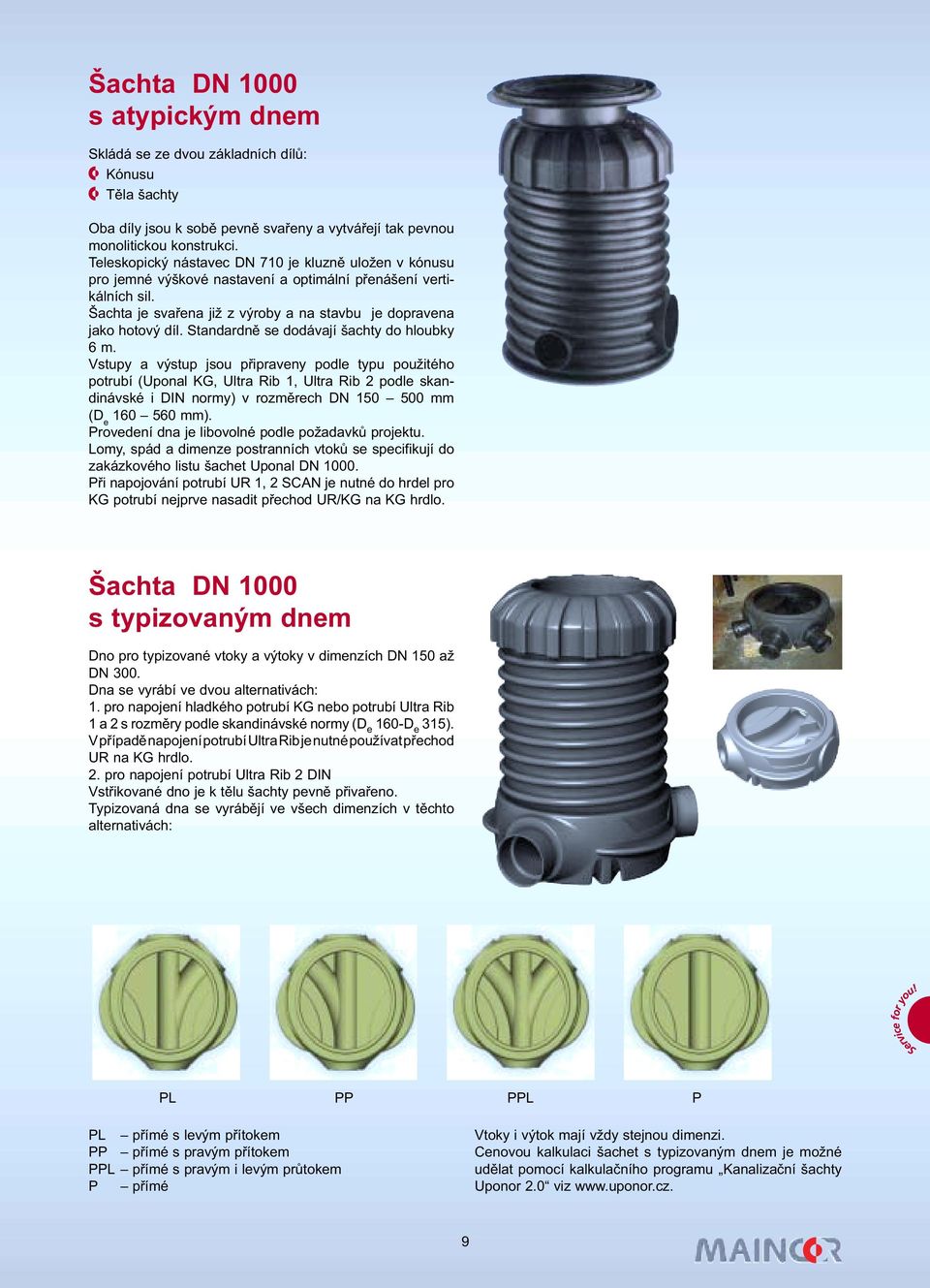

9 Šachta DN 1000 s atypickým dnem Skládá se ze dvou základních dílů: Kónusu Těla šachty Oba díly jsou k sobě pevně svařeny a vytvářejí tak pevnou monolitickou konstrukci. Teleskopický nástavec DN 710 je kluzně uložen v kónusu pro jemné výškové nastavení a optimální přenášení vertikálních sil. Šachta je svařena již z výroby a na stavbu je dopravena jako hotový díl. Standardně se dodávají šachty do hloubky 6 m. Vstupy a výstup jsou připraveny podle typu použitého potrubí (Uponal KG, Ultra Rib 1, Ultra Rib 2 podle skandinávské i DIN normy) v rozměrech DN mm (D e mm). Provedení dna je libovolné podle požadavků projektu. Lomy, spád a dimenze postranních vtoků se specifikují do zakázkového listu šachet Uponal DN Při napojování potrubí UR 1, 2 SCAN je nutné do hrdel pro KG potrubí nejprve nasadit přechod UR/KG na KG hrdlo. Šachta DN 1000 s typizovaným dnem Dno pro typizované vtoky a výtoky v dimenzích DN 150 až DN 300. Dna se vyrábí ve dvou alternativách: 1. pro napojení hladkého potrubí KG nebo potrubí Ultra Rib 1 a 2 s rozměry podle skandinávské normy (D e 160-D e 315). V případě napojení potrubí Ultra Rib je nutné používat přechod UR na KG hrdlo. 2. pro napojení potrubí Ultra Rib 2 DIN Vstřikované dno je k tělu šachty pevně přivařeno. Typizovaná dna se vyrábějí ve všech dimenzích v těchto alternativách: PL PP PPL P PL přímé s levým přítokem PP přímé s pravým přítokem PPL přímé s pravým i levým průtokem P přímé Vtoky i výtok mají vždy stejnou dimenzi. Cenovou kalkulaci šachet s typizovaným dnem je možné udělat pomocí kalkulačního programu Kanalizační šachty Uponor 2.0 viz 9

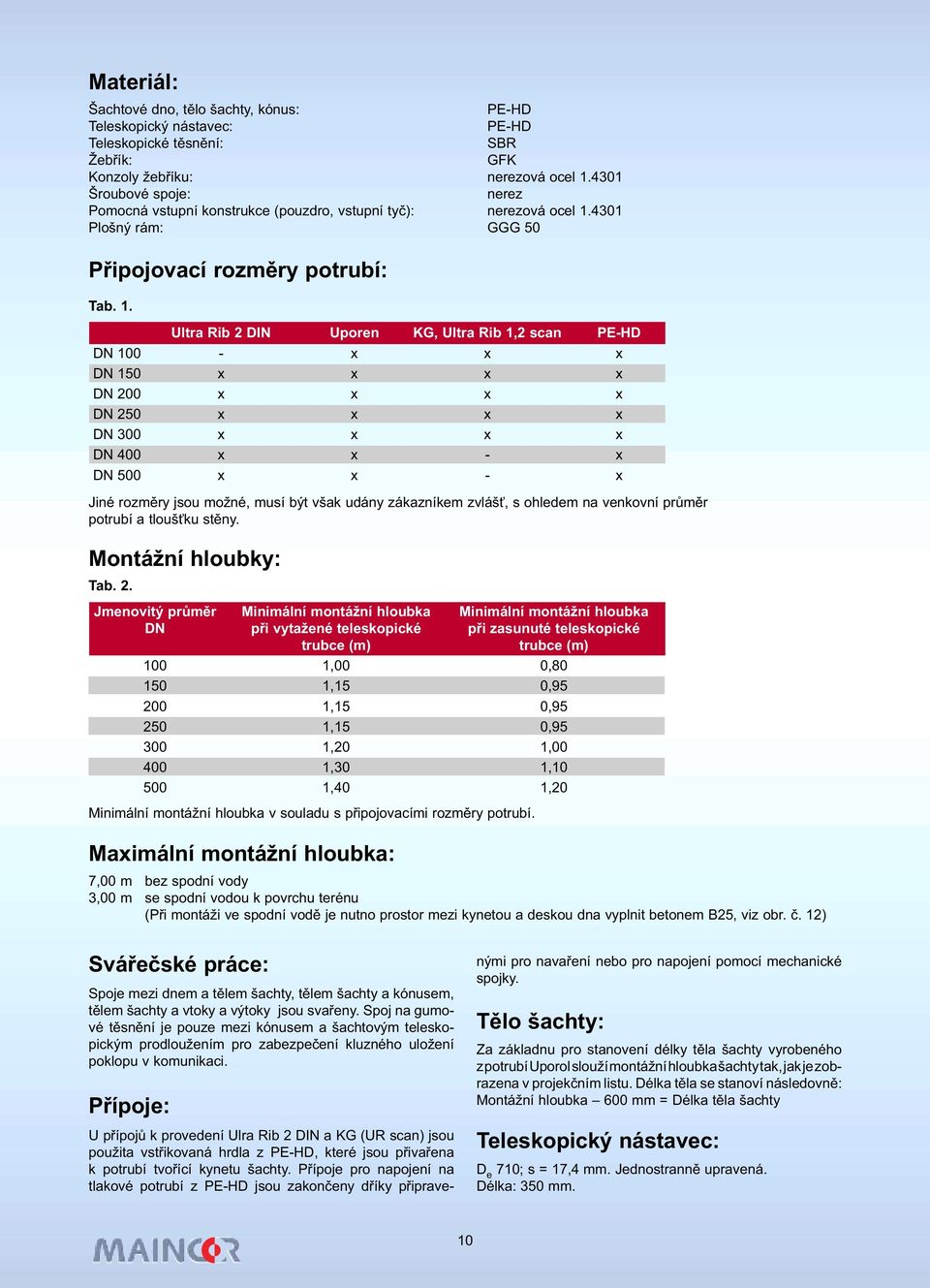

10 Materiál: Šachtové dno, tělo šachty, kónus: PE-HD Teleskopický nástavec: PE-HD Teleskopické těsnění: SBR Žebřík: GFK Konzoly žebříku: nerezová ocel Šroubové spoje: nerez Pomocná vstupní konstrukce (pouzdro, vstupní tyč): nerezová ocel Plošný rám: GGG 50 Připojovací rozměry potrubí: Tab. 1. Ultra Rib 2 DIN Uporen KG, Ultra Rib 1,2 scan PE-HD DN x x x DN 150 x x x x DN 200 x x x x DN 250 x x x x DN 300 x x x x DN 400 x x - x DN 500 x x - x Jiné rozměry jsou možné, musí být však udány zákazníkem zvlášť, s ohledem na venkovní průměr potrubí a tloušťku stěny. Montážní hloubky: Tab. 2. Jmenovitý průměr Minimální montážní hloubka Minimální montážní hloubka DN při vytažené teleskopické při zasunuté teleskopické trubce (m) trubce (m) 100 1,00 0, ,15 0, ,15 0, ,15 0, ,20 1, ,30 1, ,40 1,20 Minimální montážní hloubka v souladu s připojovacími rozměry potrubí. Maximální montážní hloubka: 7,00 m bez spodní vody 3,00 m se spodní vodou k povrchu terénu (Při montáži ve spodní vodě je nutno prostor mezi kynetou a deskou dna vyplnit betonem B25, viz obr. č. 12) Svářečské práce: Spoje mezi dnem a tělem šachty, tělem šachty a kónusem, tělem šachty a vtoky a výtoky jsou svařeny. Spoj na gumové těsnění je pouze mezi kónusem a šachtovým teleskopickým prodloužením pro zabezpečení kluzného uložení poklopu v komunikaci. Přípoje: U přípojů k provedení Ulra Rib 2 DIN a KG (UR scan) jsou použita vstřikovaná hrdla z PE-HD, které jsou přivařena k potrubí tvořící kynetu šachty. Přípoje pro napojení na tlakové potrubí z PE-HD jsou zakončeny dříky připravenými pro navaření nebo pro napojení pomocí mechanické spojky. Tělo šachty: Za základnu pro stanovení délky těla šachty vyrobeného z potrubí Uporol slouží montážní hloubka šachty tak, jak je zobrazena v projekčním listu. Délka těla se stanoví následovně: Montážní hloubka 600 mm = Délka těla šachty Teleskopický nástavec: D e 710; s = 17,4 mm. Jednostranně upravená. Délka: 350 mm. 10

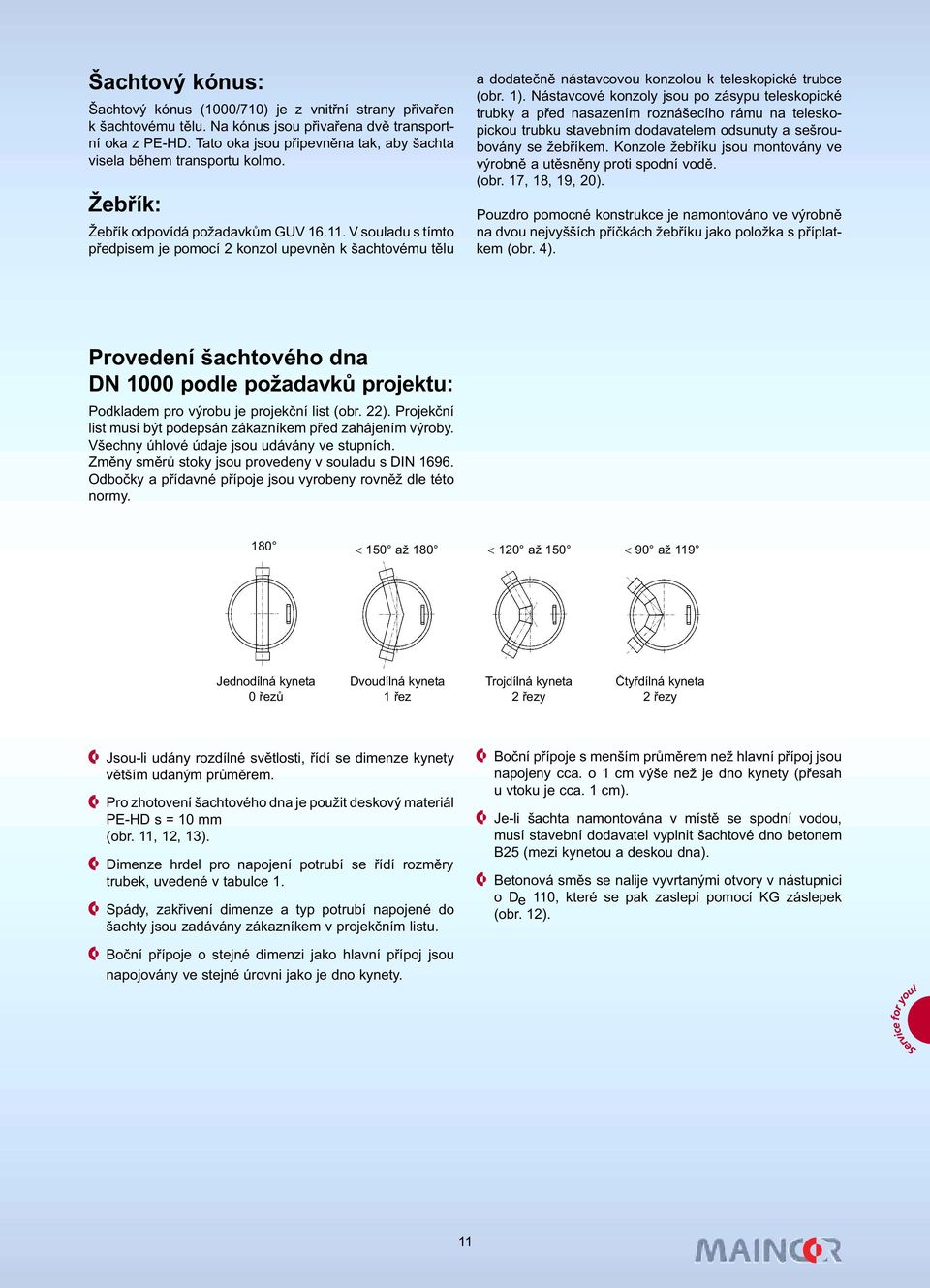

11 Šachtový kónus: Šachtový kónus (1000/710) je z vnitřní strany přivařen k šachtovému tělu. Na kónus jsou přivařena dvě transportní oka z PE-HD. Tato oka jsou připevněna tak, aby šachta visela během transportu kolmo. Žebřík: Žebřík odpovídá požadavkům GUV V souladu s tímto předpisem je pomocí 2 konzol upevněn k šachtovému tělu a dodatečně nástavcovou konzolou k teleskopické trubce (obr. 1). Nástavcové konzoly jsou po zásypu teleskopické trubky a před nasazením roznášecího rámu na teleskopickou trubku stavebním dodavatelem odsunuty a sešroubovány se žebříkem. Konzole žebříku jsou montovány ve výrobně a utěsněny proti spodní vodě. (obr. 17, 18, 19, 20). Pouzdro pomocné konstrukce je namontováno ve výrobně na dvou nejvyšších příčkách žebříku jako položka s příplatkem (obr. 4). Provedení šachtového dna DN 1000 podle požadavků projektu: Podkladem pro výrobu je projekční list (obr. 22). Projekční list musí být podepsán zákazníkem před zahájením výroby. Všechny úhlové údaje jsou udávány ve stupních. Změny směrů stoky jsou provedeny v souladu s DIN Odbočky a přídavné přípoje jsou vyrobeny rovněž dle této normy. 180 < 150 až 180 < 120 až 150 < 90 až 119 Jednodílná kyneta 0 řezů Dvoudílná kyneta 1 řez Trojdílná kyneta 2 řezy Čtyřdílná kyneta 2 řezy Jsou-li udány rozdílné světlosti, řídí se dimenze kynety větším udaným průměrem. Pro zhotovení šachtového dna je použit deskový materiál PE-HD s = 10 mm (obr. 11, 12, 13). Dimenze hrdel pro napojení potrubí se řídí rozměry trubek, uvedené v tabulce 1. Spády, zakřivení dimenze a typ potrubí napojené do šachty jsou zadávány zákazníkem v projekčním listu. Boční přípoje s menším průměrem než hlavní přípoj jsou napojeny cca. o 1 cm výše než je dno kynety (přesah u vtoku je cca. 1 cm). Je-li šachta namontována v místě se spodní vodou, musí stavební dodavatel vyplnit šachtové dno betonem B25 (mezi kynetou a deskou dna). Betonová směs se nalije vyvrtanými otvory v nástupnici o De 110, které se pak zaslepí pomocí KG záslepek (obr. 12). Boční přípoje o stejné dimenzi jako hlavní přípoj jsou napojovány ve stejné úrovni jako je dno kynety. 11

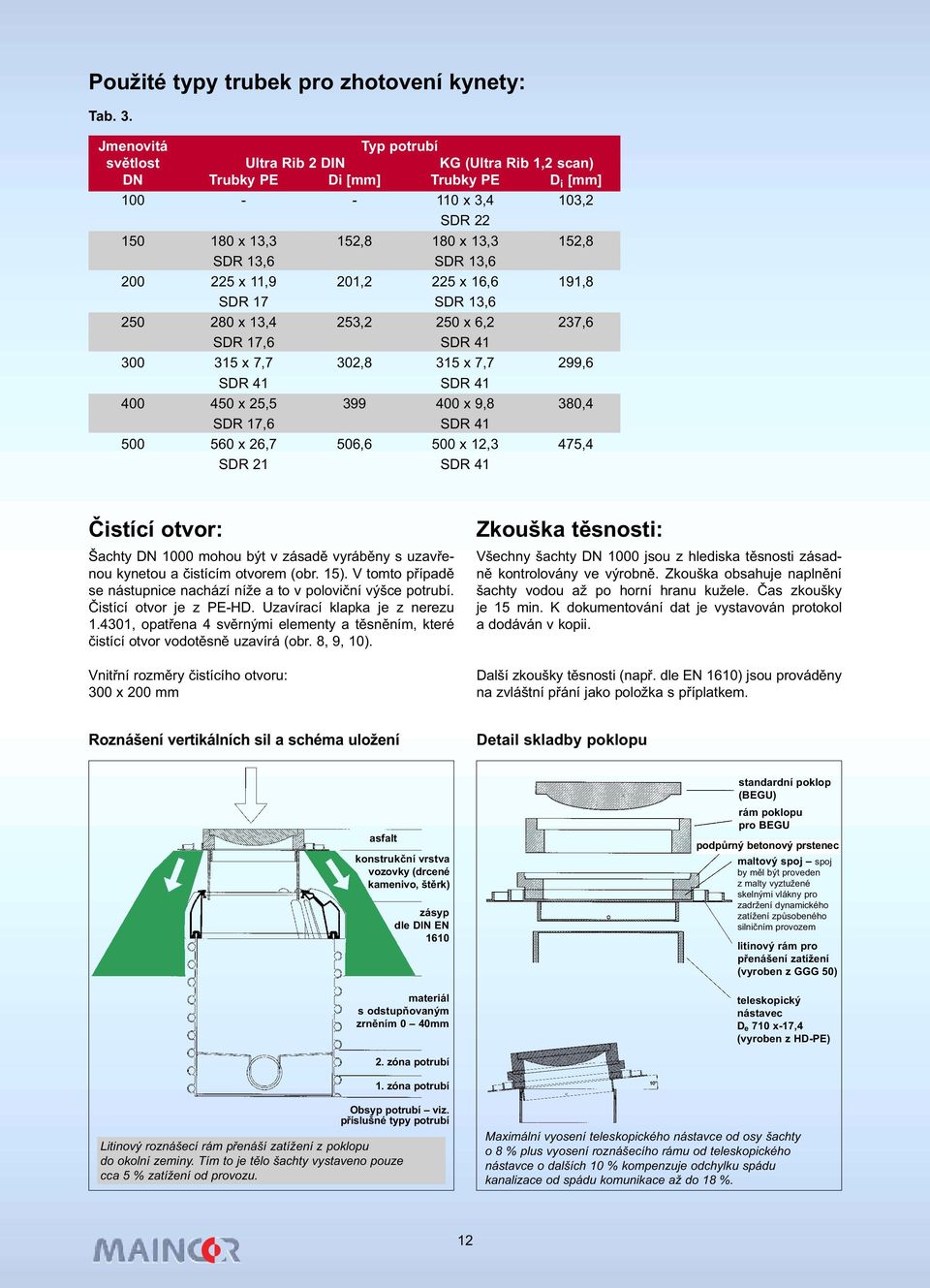

12 Použité typy trubek pro zhotovení kynety: Tab. 3. Jmenovitá Typ potrubí světlost Ultra Rib 2 DIN KG (Ultra Rib 1,2 scan) DN Trubky PE Di [mm] Trubky PE D i [mm] x 3,4 103,2 SDR x 13,3 152,8 180 x 13,3 152,8 SDR 13,6 SDR 13, x 11,9 201,2 225 x 16,6 191,8 SDR 17 SDR 13, x 13,4 253,2 250 x 6,2 237,6 SDR 17,6 SDR x 7,7 302,8 315 x 7,7 299,6 SDR 41 SDR x 25, x 9,8 380,4 SDR 17,6 SDR x 26,7 506,6 500 x 12,3 475,4 SDR 21 SDR 41 Čistící otvor: Šachty DN 1000 mohou být v zásadě vyráběny s uzavřenou kynetou a čistícím otvorem (obr. 15). V tomto případě se nástupnice nachází níže a to v poloviční výšce potrubí. Čistící otvor je z PE-HD. Uzavírací klapka je z nerezu , opatřena 4 svěrnými elementy a těsněním, které čistící otvor vodotěsně uzavírá (obr. 8, 9, 10). Vnitřní rozměry čistícího otvoru: 300 x 200 mm Zkouška těsnosti: Všechny šachty DN 1000 jsou z hlediska těsnosti zásadně kontrolovány ve výrobně. Zkouška obsahuje naplnění šachty vodou až po horní hranu kužele. Čas zkoušky je 15 min. K dokumentování dat je vystavován protokol a dodáván v kopii. Další zkoušky těsnosti (např. dle EN 1610) jsou prováděny na zvláštní přání jako položka s příplatkem. Roznášení vertikálních sil a schéma uložení Detail skladby poklopu asfalt konstrukční vrstva vozovky (drcené kamenivo, štěrk) zásyp dle DIN EN 1610 materiál s odstupňovaným zrněním 0 40mm standardní poklop (BEGU) rám poklopu pro BEGU podpůrný betonový prstenec maltový spoj spoj by měl být proveden z malty vyztužené skelnými vlákny pro zadržení dynamického zatížení způsobeného silničním provozem litinový rám pro přenášení zatížení (vyroben z GGG 50) teleskopický nástavec D e 710 x-17,4 (vyroben z HD-PE) 2. zóna potrubí 1. zóna potrubí Obsyp potrubí viz. příslušné typy potrubí Litinový roznášecí rám přenáší zatížení z poklopu do okolní zeminy. Tím to je tělo šachty vystaveno pouze cca 5 % zatížení od provozu. Maximální vyosení teleskopického nástavce od osy šachty o 8 % plus vyosení roznášecího rámu od teleskopického nástavce o dalších 10 % kompenzuje odchylku spádu kanalizace od spádu komunikace až do 18 %. 12

13 Konstrukční díly: Konstrukční části: a = Přesah žebříku (300 mm) b = Hloubka kroku žebříku v teleskopické trubce (středově) (150 mm) c = Vzdálenost horní konzoly pro uchycení žebříku od spodní hrany kónusu (max. 30 mm) d = Vzdálenost desky nástupnice od spodní konzoly žebříku (100 mm) e = Vzdálenost desky dna šachty od spodní hrany kynety (200 mm) 1) Standardní poklop BeGu dodávka stavební části. Na vyžádání je možné rovněž dodat teleskopický nástavec včetně litinového poklopu D 400 2) Roznášecí rám pod BEGU poklop 3) Teleskopická trubka D e 710 4) Robustní gumové těsnění 5) Šachtový kónus 6) Transportní oka 7) Konzoly stoupačky 8) Šachtový žebřík 9) Tělo šachty z potrubí Uporol DN ) Kyneta 11) Přípojné hrdlo 12) Prostor mezi nástupnicemi a dnem šachty je vyplněný betonem zamezující vyboulení dna tlakem spodní vody 13) Dno šachty vyrobené z desky tl. 10 mm Typy poklopů: 1. Varianta s BeGu poklopem V rozsahu dodávky obdržíte teleskopickou trubku D e 710, roznášecí rám, těsnění a šrouby. Standardní poklop BeGu je dodáván stavebním dodavatelem. 2. Varianta s litinovým poklopem V rozsahu dodávky obdržíte teleskopickou trubku o délce 600 mm a D e 630, těsnění a litinový poklop pro zatížení D 400 (40 t). Způsob uložení BeGu poklopu: Pro třídu zatížení B 125 (12,5 t), C 250 (25 t) a D 400 (40 t) Standardní poklop BeGu Obr. 2 Teleskopická trubka D e 710 Délka 350 mm Roznášecí rám (pro kryt BeGu tř. B/D) Obr. 1 1 Pro třídu zatížení A 15 (1,5 t) Standardní poklop BeGu Roznášecí rám (pro kryt BeGu tř. A15) Obr. 3 Teleskopická trubka D e 710 Délka 350 mm

14 Pouzdro pro pomocnou vstupní konstrukci: Výškové nastavení šachty: 1) Upevňovací třmen 2) Pouzdro pro pomocnou vstupní konstrukci 3) Žebřík Šachta je dodávána dle projekčního listu s plně vytaženým teleskopem. Tuto výšku je ovšem možné na staveništi dále upravit o 30 cm. Ke zvětšení hloubky montáže až do výšky 30 cm se provede pomocí běžných betonových vyrovnávacích prstenců, které se osadí mezi roznášecím rámem a poklopem BeGu. Spáry mezi prstenci a poklopem se vyplní maltou. Žebřík zůstává beze změn. K zmenšení hloubky montáže může být teleskopická trubka zasunuta do kónusu až o 30 cm. Z tohoto důvodu musí být žebřík na staveništi zkrácen o příslušný rozdíl. Obr. 4 U větších výškových rozdílů musí být použit vyrovnávací díl (viz obr. 6 popř. 7). Spáry pro vyplnění maltou Max. 30 cm Plánovaná stavební výška Max. 30 cm Obr. 5 Změna montážní polohy o více než 30 cm: Zvětšení montážní hloubky Musí-li být montážní hloubka zvětšena o více než 30 cm, existuje možnost použít vyrovnávací díly (volitelně l = 30 cm nebo 60 cm). K tomu je nutno, aby byl kónus oddělen od těla šachty a nasazen vyrovnávací díl. Svaření konců spojů je možno za příplatek provést na staveništi. Redukování montážní hloubky: Musí-li být montážní hloubka redukována o více než 30 cm, existuje možnost použít Kónusu pro opravu. K tomu kroku je nutné aby se původní kónus a příslušná délka těla šachty odřízla od zbývající části šachty a nasadil se nový kónus pro opravu. Přivaření kónusu na tělo šachty se provede na staveništi. Obr. 7 Obr. 6 14

15 Čistící otvor pro uzavřenou kynetu: 1) Uzavírací klapka 2) Uzávěr 3) Těsnění 4) Držák uzávěru 5) Stěny T kusu 6) Kyneta 7) Nástupnice a = tloušťka stěny T kusu b = tloušťka stěny uzavírací klapky c = výška čistícího otvoru d = šířka čistícího otvoru e = délka čistícího otvoru f = výška kynety (poloviční trubky) Rozměry čistícího otvoru a = 20 mm b = 5 mm c = 50 mm d = 200 mm e = 300 mm Obr. 8 Krycí deska čistícího otvoru: Obr. 9 Obr. 10 A B C Obr. 11 Provedení kynety v šachtovém dnu U otevřené kynety jsou nástupnice v úrovni horní hrany potrubí, proto aby se odváděné splašky při plném plnění nevylévaly na nástupnici. D * Svar (nebroušený) Obr. 12 A) Svařovaný spoj tělo šachty / nástupnicová deska (s = 10 mm) 1) Nástupnice 2) Deska můstku 3) Kyneta 4) Tělo šachty DN ) Podlahová deska a = Tloušťka stěny desky můstku (10 mm) b = Tloušťka stěny nástupnicové desky c = Vzdálenost mezi spodní hranou kynety a podlahové desky (200 mm) d = Tloušťka podlahové desky (10 mm) Spád nástupnice: 1:20 = 5 B) Svařovaný spoj deska nástupnice / deska můstku (s = 10 mm) C) Svařovaný spoj deska můstku / potrubí v kynetě (s = 10 mm) D) Svařovaný spoj podlahová deska / tělo šachty (s = 10 mm) 15

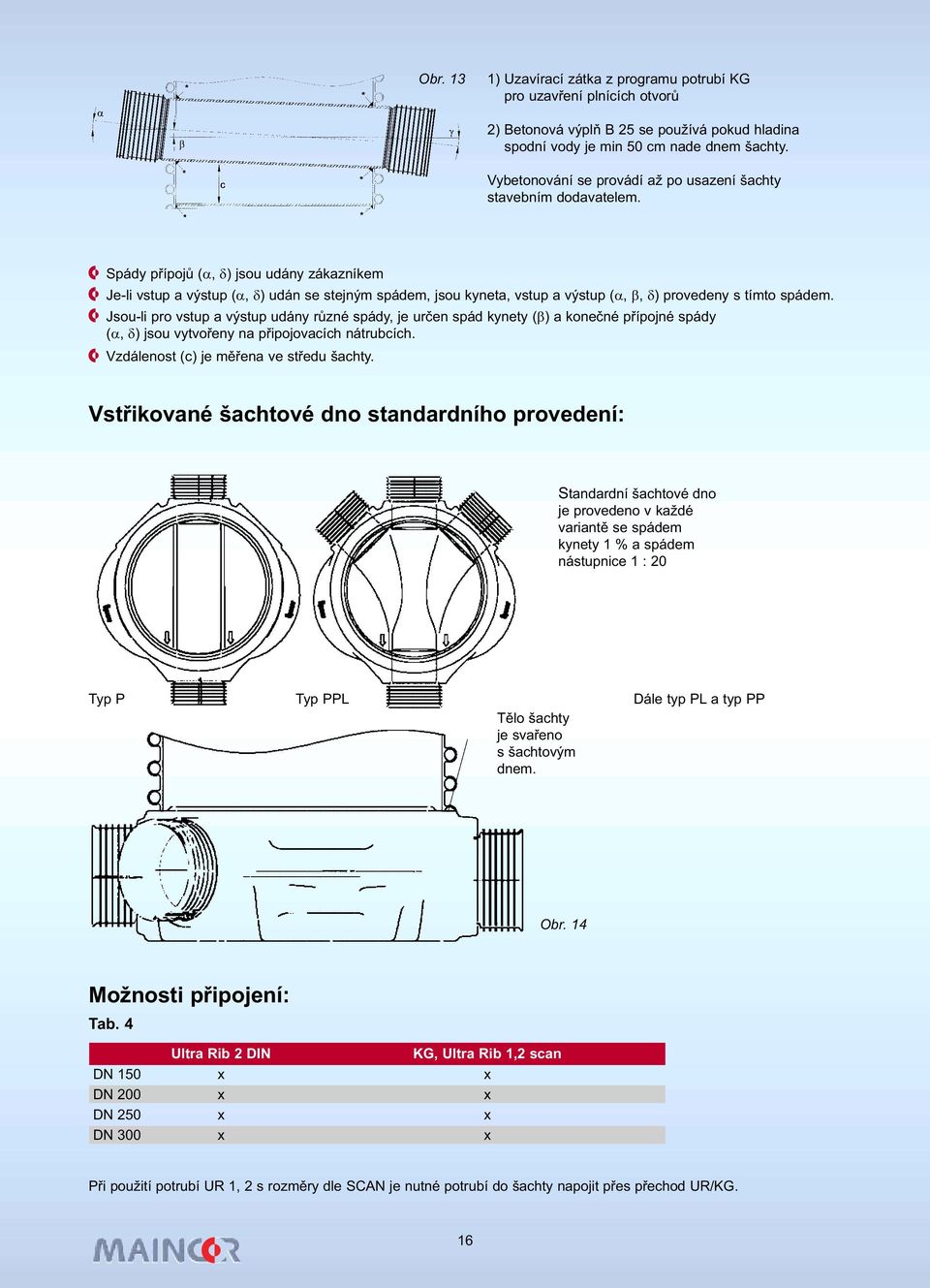

16 Obr. 13 1) Uzavírací zátka z programu potrubí KG pro uzavření plnících otvorů 2) Betonová výplň B 25 se používá pokud hladina spodní vody je min 50 cm nade dnem šachty. Vybetonování se provádí až po usazení šachty stavebním dodavatelem. Spády přípojů (α, δ) jsou udány zákazníkem Je-li vstup a výstup (α, δ) udán se stejným spádem, jsou kyneta, vstup a výstup (α, β, δ) provedeny s tímto spádem. Jsou-li pro vstup a výstup udány různé spády, je určen spád kynety (β) a konečné přípojné spády (α, δ) jsou vytvořeny na připojovacích nátrubcích. Vzdálenost (c) je měřena ve středu šachty. Vstřikované šachtové dno standardního provedení: Standardní šachtové dno je provedeno v každé variantě se spádem kynety 1 % a spádem nástupnice 1 : 20 Typ P Typ PPL Dále typ PL a typ PP Tělo šachty je svařeno s šachtovým dnem. Obr. 14 Možnosti připojení: Tab. 4 Ultra Rib 2 DIN KG, Ultra Rib 1,2 scan DN 150 x x DN 200 x x DN 250 x x DN 300 x x Při použití potrubí UR 1, 2 s rozměry dle SCAN je nutné potrubí do šachty napojit přes přechod UR/KG. 16

17 Provedení uzavřené kynety s čistícím otvorem: Kombinovaná šachta s napojením tlakového potrubí: Čistící otvor Přípoj gravitačního potrubí Otevřená kyneta v rozměrech gravitačního potrubí β Nástupnice (v polovině výšky trubky tvořící uzavřenou kynetu) Uzavřené provedení kynety Přípoj tlakového potrubí Obr. 16 Obr. 15 * Svar (nebroušený) s 10 mm Nástupnice je až u horní hrany trubky Spád přípojů a kynety je udán zákazníkem Konzole pro šachtový žebřík: Nasazovací konzole teleskopické trubky Levá konzole Pravá konzole Upevňovací třmen Materiál Obr. 17 Nasazovací konzoly Teleskopická trubka De 710 Obr. 18 a = stoupací hloubka: nejméně 150 mm (dle UVV-R 177) Šrouby: M8 x 45 (nerez) Nasazovací konzoly jsou po montáži teleskopické trubky a roznášecího rámu nasazeny na teleskopickou trubku. Žebřík je pomocí upevňovacího třmenu přišroubován k nasazovacím konzolám. 17

18 Konzoly pro šachtový žebřík: Šachta s dvojím vedením: Konzoly pro šachtové tělo: Obr. 19 Upevnění konzoly na šachtové tělo: Šachtové tělo Šrouby M 12 x 30 Podkladní plech 1) Čistící otvor 2) Potrubí pro dešťovou kanalizaci (zde: příklad DN 400) 3) Potrubí pro splaškovou kanalizaci (zde: příklad DN 250) Obr. 21 Konzola žebříku Šrouby: Upevnění ke stoupačce: M12 x 30 (nerez) Upevnění žebříku: M8 x 45 (nerez) Obr. 20 Jako opěry upevnění konzol jsou použity podkladní plechy 160 x 30 x 3 a vodotěsně přivařeny a = Montážní hloubka (Od vrchní hrany BeGu poklopu po dno splaškového potrubí) b = Vzdálenost žebříku od vnějšího povrchu potrubí pro dešťovou kanalizaci (dle GUV 600 mm) c = Výšková diference mezi potrubím pro dešťovou a splaškovou kanalizaci (udána zákazníkem) d = Osová vzdálenost mezi potrubím pro dešťovou a splaškovou kanalizaci. Potrubí pro dešťovou kanalizaci je zásadně připojováno tangenciálně k tělu šachty a potrubí pro splaškovou kanalizaci je vedeno ve středu šachtového dna. (Je samozřejmě možné zmenšit míru d, aby bylo možno realizovat menší šíři výkopu.) 18

19 Šachta s retardérem: Spadišťová šachta dle ATV-A 157: (Spadiště položené vně): Připojovací hrdlo DN 150 až DN 500 Připojovací systém: Ultra Rib 2 DIN, KG, UR 1,2 scan nebo PE-HD (jiné typy trub na poptání) Obr. 23 1) Přívodní potrubí: Přípoje k Ultra Rib 2 DIN, KG, UR 1,2 scan nebo PE-HD (další typy připojení na poptání) 2) Odrazná deska z PE-HD: svařena s tělem šachty (s = 30 mm) 3) Stabilizační deska z PE-HD (s = 10 mm) 4) Stabilizační deska z PE-HD (s = 20 mm) 5) Odtokový žlab z PE-HD (s = 10 mm) 6) Výtok: Přípoje k Ultra Rib 2 DIN, KG, UR 1,2 scan nebo PE-HD (další typy připojení na poptání) α) Nastavení odrazné desky (90 vůči přívodnímu potrubí) β) Spád přívodního potrubí (zadán zákazníkem) γ) Spád odtokového žlabu (zadán zákazníkem) δ) Spád výtokového potrubí (zadán zákazníkem) Obr. 22 K rozsahu dodávky náleží pouze připojovací hrdla na šachtu. Provedení potrubí skluzu včetně použitého trubního materiálu je dodávkou stavební části. Spadišťová šachta dle ATV-A 157: (Spadiště položené uvnitř): Připojovací hrdlo DN 150 až DN 500 Připojovací systém: Ultra Rib 2, KG, UR 1,2 scan nebo PE-HD (jiné typy trub na poptání) Obr. 24 K rozsahu dodávky náleží pouze připojovací hrdla na šachtu. Průchod spadiště stěnou šachty je proveden hladkou trubkou PE-HD (DN 100 DN 500), která je oboustranně přivařena. Provedení potrubí spadiště včetně použitého trubního materiálu je dodávkou stavební části. 19

20 Schematický postup instalace: 1. Vrchní hrana kónusu šachty sahá do úrovně spodní vrstvy konstrukce vozovky 2. Vrchní hrana teleskopického nástavce sahá do úrovně vrchní vrstvy konstr. vozovky 3. Roznášecí rám se položí na zhutněnou vrstvu drceného kameniva 4. Do rámu se osadí standardní poklop BEGU 5. Pokládka první vrstvy asfaltového krytu 6. Po odstranění asfaltu z poklopu se vloží pod poklop betonový vyrovnávací prstenec pro dosažení požadované výšky Postup finální části instalace šachty je znázorněna na filmu šachta Uponal DN

21 Podrobný postup pokládky: Uponal DN 1000 je vstupní kanalizační šachta, která byla koncipována dle DIN EN 476 a rovněž byla povolena Německým institutem pro stavební techniku pod číslem Z Šachta splňuje všeobecně uznávaná pravidla bezpečnostní techniky, zejména v současné době platná pravidla předpisu o prevenci úrazů. Montáž šachty Uponal DN 1000 je nutno provádět v souladu s normou ČSN EN Stupeň zhutnění obsypu ve výkopu kolem šachty musí souhlasit se stupněm zhutnění pro potrubí a požadavky projektu. Pro zásyp šachty jsou uvažovány stavební materiály dle DIN EN 1610 Materiál s odstupňovaným zrněním 0 40 mm drť, štěrk do 11 mm 5. Následuje nasazení těsnění mezi kónusem a teleskopickým nástavcem. 6. Za použití kluzného prostředku je do kónusu vsazen teleskopický nástavec a hrubě nastaven na hotovou výšku štěrkové plochy. 1. Středově umístěná transportní oka garantují možnost použití lehkých standardních zvedacích zařízení. Nízká váha šachty umožňuje bezproblémové spuštění do stavební jámy i při velkých vyloženích zvedacího zařízení. 7. Teleskopický nástavec je zasypán štěrkem až po svou horní hranu 2. Těleso šachty je usazeno do konečné polohy bez pomocných prostředků a vyrovnáno na předem zhutněném dně stavební jámy. Návazně na to jsou položena a napojena příslušná potrubí a zhutněn. Stupeň zhutnění odpovídá projektové dokumentaci. 3. Nyní se provede zásyp, který se postupně zhutňuje po jednotlivých vrstvách 4. až po horní hranu kónusu. 9. Na teleskopickou trubku, jsou v souladu se zobrazením, nasunuty dodané přichycovací konzole a sešroubovány se žebříkem. 10. Jakmile je zajištěno, že teleskopická trubka lícuje s hotovou výškou planě, je do teleskopické trubky zasazen roznášecí rám a sešroubován (vnitřní šestihran, velikost klíče - imbus 10) Závěrem je za použití malty na plošný rám nasazen standardní BEGU-poklop. Kulaté průchody v dosedací části umožňují stabilní spojení BEGU-poklopu a štěrkového lože. Nyní je možno položit asfaltový kryt vozovky. 21

22 Projekční podklad Šachta číslo: Objednatel: Telefon: Staveniště: Kontaktní osoba: Příjemce: Dodací termín: Výška vtoků se stanovuje od výšky výtoku (0 mm). Vtok Výtok 2. Vtok Jmenovitá světlost šachty DN 1000 Montážní hloubka m Výtok Typ trubky Dimenze (D e /DN) Výška: (mm) Vtok Typ trubky Dimenze (D e /DN) Úhel α1: Výška: (mm) 2. Vtok Typ trubky Dimenze (mm) Úhel α2: Výška: (mm) Kusů Výška vtoků se stanovuje od výšky výtoku (0 mm). Upozornění: Kryt teleskopu není obsažen v rozsahu dodávky, uspořádání je vztaženo k přítoku, výrobní tolerance +/- 2. Změna jmenovitých světlostí pomocí přechodů v přítoku a odtoku. Výškové vyrovnání v závislosti na konstrukci silnice je bez dodatečných opatření možné do +30 cm pomocí betonových prstenců. Montážní hloubka šachty je max. 6 m. Přítoky v jiných výškách nebo dodatečné napojení mohou být stavebním dodavatelem napojeny pomocí pryžových manžet, nebo navařením KG hrdla. Provedení nástupnic) je v zásadě k horní hraně trubky (jiná provedení jsou ale možná). 22

23 Protokol o provedení zkoušky těsnosti šachtového systému USS 1000 Postup: Šachta je naplněna vodou po horní okraj kónusu. Vodní sloupec je minimálně 2 m nad horním okrajem kynety. Stavební dílo: Šachta číslo:... Doba trvání zkoušky: Úbytek vody... minut... litrů Vizuální kontrola svarů a konstrukčních dílů Hodnocení: Datum:... Kontroloval:... Razítko: 23
