09/2006 PODHLEDOVÉ SYSTÉMY. Více prostoru pro invenci PODHLEDOVÉ SYSTÉMY ČÁST 1 MADE IN GERMANY

Transkript

1 09/2006 PODHLEDOVÉ SYSTÉMY Více prostoru pro invenci PODHLEDOVÉ SYSTÉMY ČÁST 1 MADE IN GERMANY

2 FIRMA PŘEHLED PRODUKTŮ KLASICKÉ DEZÉNY SYSTÉMOVÁ ŘEŠENÍ SERVIS Inovace a estetika 3 Sídlo a obch.zastoupení 4 Partneři 5 Novinky 6 AMF Thermatex 8 Protipožární ochrana 10 Akustika 12 Čistota a hygiena 14 Zvuk, světlo & e-tech 16 Materiály & Design 18 Přehled 20 Hladké povrchy 22 Strukturované a mikroperforované povrchy 24 Ražené povrchy 27 Přehled 30 Systém C 32 Systém F 36 Systém I 40 Systém A 44 Technické podklady 48 Reference 50 Servis / Ochrana životního prostředí 60 Technické parametry 66 Kontakty 72 OBSAH Pro Vaši jednodušší a přehlednější orientaci jsme se rozhodli náš sortiment nově rozdělit. Programová část 1, kterou právě držíte v ruce, obsahuje náš klasický sortiment minerálních desek a také přehled speciálních produktů pro tyto oblasti použití: protipožární ochrana, akustika, čistota & hygiena, zvuk, světlo & e-tech, materiály & design. Programové části 2-6 obsahují podrobné informace k výše uvedeným skupinám speciálních produktů. Pro objednání dalších programových částí můžete využít faxový formulář na konci tohoto katalogu nebo internetové stránky 2

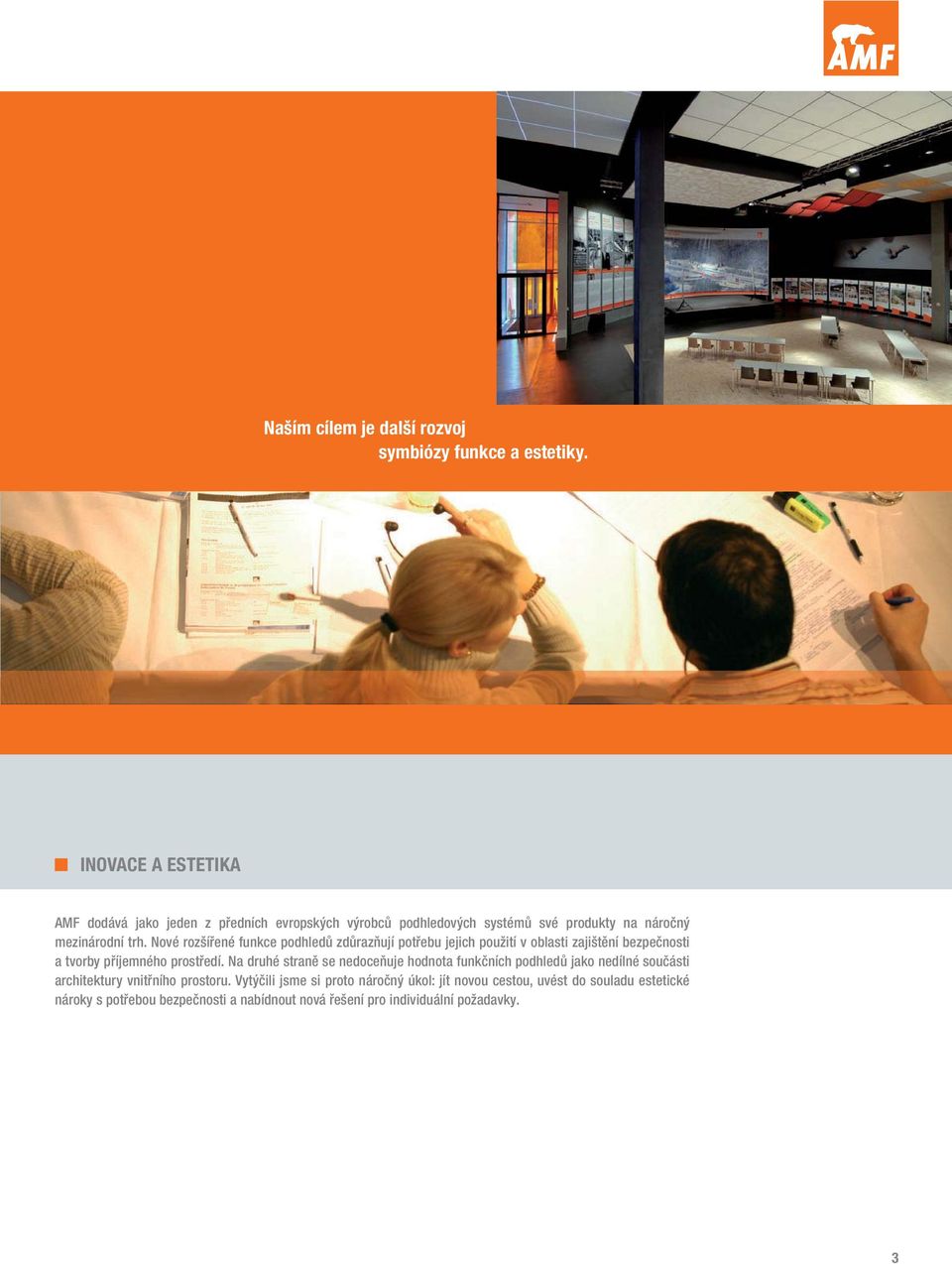

3 Naším cílem je další rozvoj symbiózy funkce a estetiky. INOVACE A ESTETIKA AMF dodává jako jeden z předních evropských výrobců podhledových systémů své produkty na náročný mezinárodní trh. Nové rozšířené funkce podhledů zdůrazňují potřebu jejich použití v oblasti zajištění bezpečnosti a tvorby příjemného prostředí. Na druhé straně se nedoceňuje hodnota funkčních podhledů jako nedílné součásti architektury vnitřního prostoru. Vytýčili jsme si proto náročný úkol: jít novou cestou, uvést do souladu estetické nároky s potřebou bezpečnosti a nabídnout nová řešení pro individuální požadavky. 3

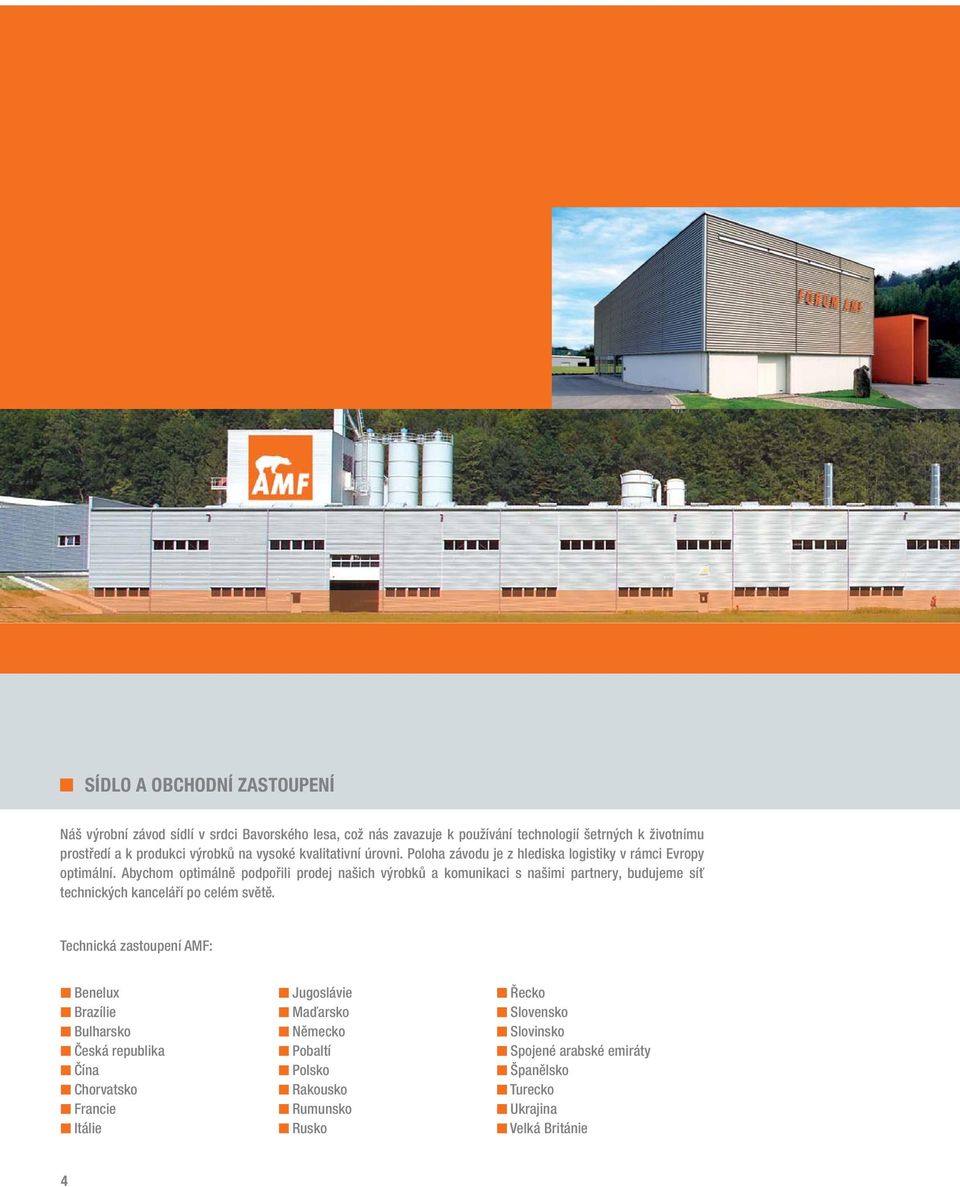

4 SÍDLO A OBCHODNÍ ZASTOUPENÍ Náš výrobní závod sídlí v srdci Bavorského lesa, což nás zavazuje k používání technologií šetrných k životnímu prostředí a k produkci výrobků na vysoké kvalitativní úrovni. Poloha závodu je z hlediska logistiky v rámci Evropy optimální. Abychom optimálně podpořili prodej našich výrobků a komunikaci s našimi partnery, budujeme síť technických kanceláří po celém světě. Technická zastoupení AMF: Benelux Brazílie Bulharsko Česká republika Čína Chorvatsko Francie Itálie Jugoslávie Maďarsko Německo Pobaltí Polsko Rakousko Rumunsko Rusko Řecko Slovensko Slovinsko Spojené arabské emiráty Španělsko Turecko Ukrajina Velká Británie 4

5 PARTNEŘI A SÍŤ Knauf AMF je součástí skupiny podniků Knauf, což pozitivně ovlivňuje naši snahu o změny naší inovační strategie. Investicemi do rozšíření výrobní kapacity vytváříme prostor pro nové skupiny produktů. Vývoj nových výrobků přitom probíhá v těsné spolupráci s renomovanými technologickými a výzkumnými instituty. K našim partnerům patří mezi jinými Fraunhofský institut, Technická univerzita Mnichov, VHT Výzkumný ústav pro dřevo a suchou výstavbu, Müller BBM, Výzkumný ústav pro akustiku Peutz, Zkušební ústav Hoch a další, stejně jako národní instituce v jednotlivých cílových zemích po celém světě. 5

6 NOVINKY AMF CLEANACTIVE Ve vnitřních prostorách budov, kde chybí přirozené větrání, v prostorách s velkým podílem prosklené plochy, kde se díky přímému slunečnímu záření zahřívají povrchy na vysokou teplotu, se koncentrují těkavé organické sloučeniny. Patří k nim např. formaldehyd, benzol, aromatické uhlovodíky, chlorované uhlovodíky, dodecen a tri-etylamin. Tyto látky mohou vyvolávat poruchy duševního stavu, alergie a další nemoci. Podhledové desky AMF CLEANACTIVE významně redukují obsah škodlivých látek, které se do vzduchu v místnosti uvolňují ze stavebních materiálů, čistících prostředků, potravin a poživatin. Podrobné informace k deskám CLEANACTIVE najdete v programové části 4: Čistota & hygiena! 6

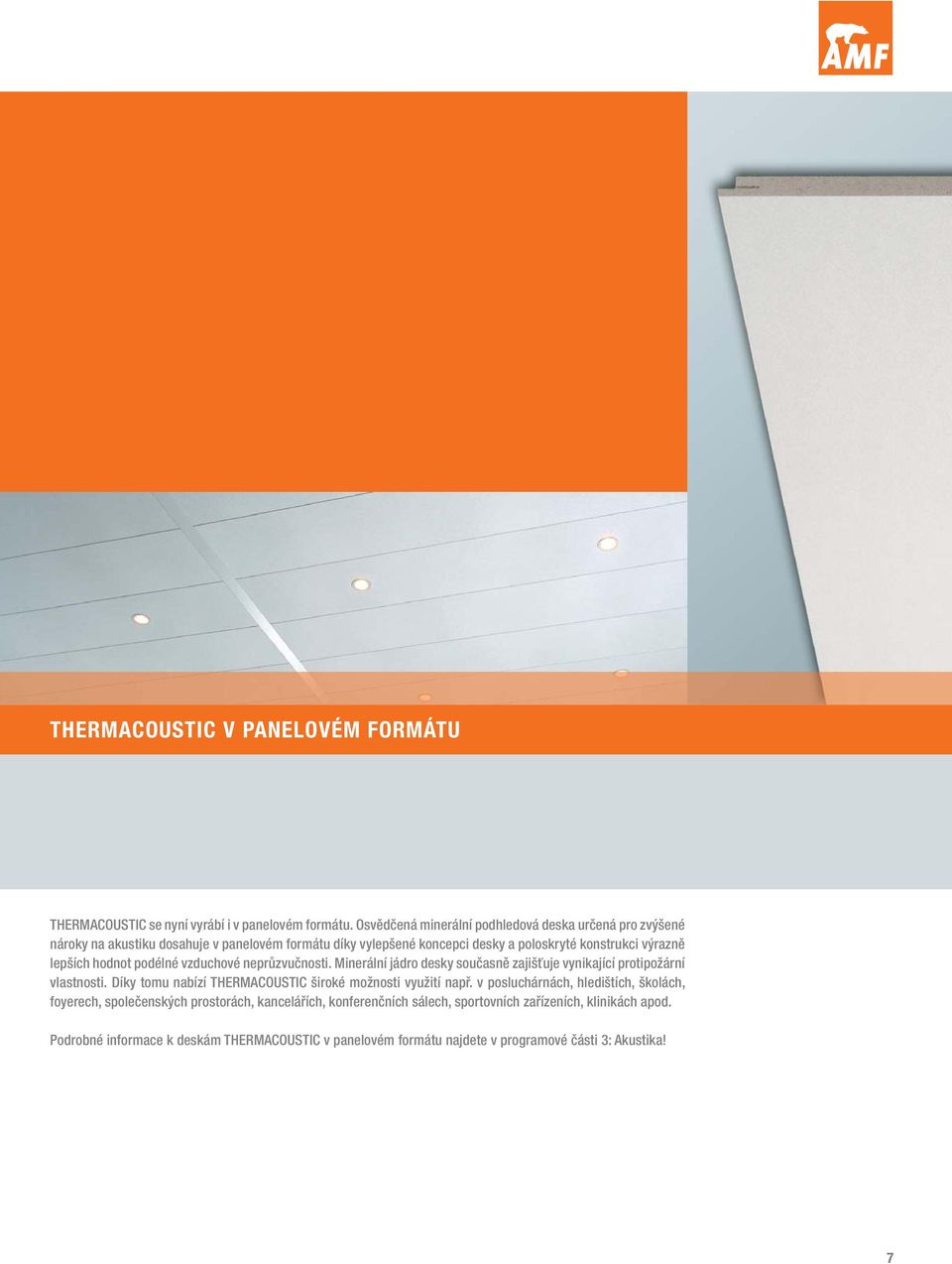

7 THERMACOUSTIC V PANELOVÉM FORMÁTU THERMACOUSTIC se nyní vyrábí i v panelovém formátu. Osvědčená minerální podhledová deska určená pro zvýšené nároky na akustiku dosahuje v panelovém formátu díky vylepšené koncepci desky a poloskryté konstrukci výrazně lepších hodnot podélné vzduchové neprůzvučnosti. Minerální jádro desky současně zajišťuje vynikající protipožární vlastnosti. Díky tomu nabízí THERMACOUSTIC široké možnosti využití např. v posluchárnách, hledištích, školách, foyerech, společenských prostorách, kancelářích, konferenčních sálech, sportovních zařízeních, klinikách apod. Podrobné informace k deskám THERMACOUSTIC v panelovém formátu najdete v programové části 3: Akustika! 7

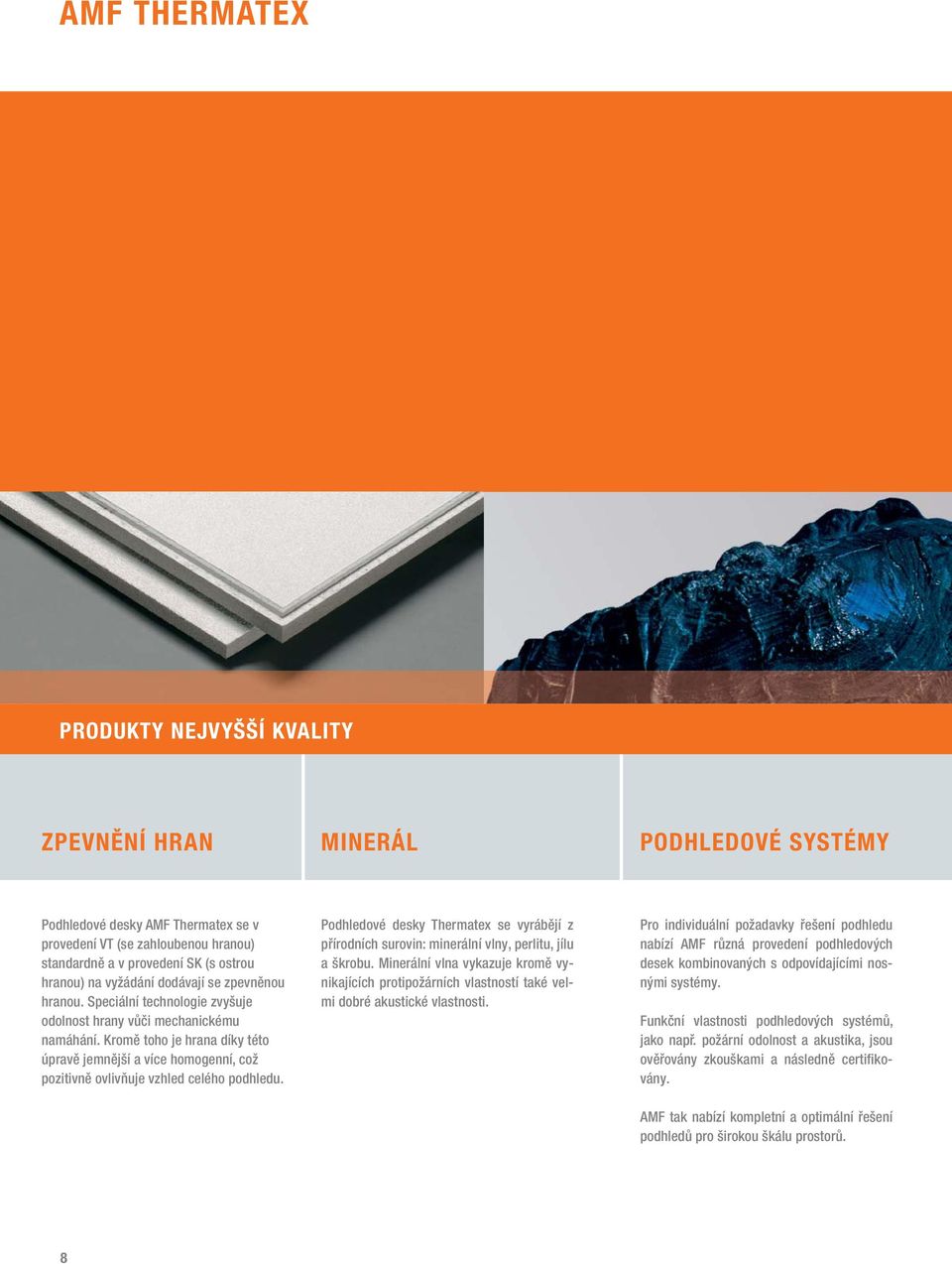

8 AMF THERMATEX PRODUKTY NEJVYŠŠÍ KVALITY ZPEVNĚNÍ HRAN MINERÁL PODHLEDOVÉ SYSTÉMY Podhledové desky AMF Thermatex se v provedení VT (se zahloubenou hranou) standardně a v provedení SK (s ostrou hranou) na vyžádání dodávají se zpevněnou hranou. Speciální technologie zvyšuje odolnost hrany vůči mechanickému namáhání. Kromě toho je hrana díky této úpravě jemnější a více homogenní, což pozitivně ovlivňuje vzhled celého podhledu. Podhledové desky Thermatex se vyrábějí z přírodních surovin: minerální vlny, perlitu, jílu a škrobu. Minerální vlna vykazuje kromě vynikajících protipožárních vlastností také velmi dobré akustické vlastnosti. Pro individuální požadavky řešení podhledu nabízí AMF různá provedení podhledových desek kombinovaných s odpovídajícími nosnými systémy. Funkční vlastnosti podhledových systémů, jako např. požární odolnost a akustika, jsou ověřovány zkouškami a následně certifikovány. AMF tak nabízí kompletní a optimální řešení podhledů pro širokou škálu prostorů. 8

9 AMF THERMATEX AMF THERMATEX AMF THERMATEX COMFORT AMF THERMATEX COMFORT db Již po dlouhá desetiletí je zavedená mezinárodní značka THERMATEX synonymem pro nejvyšší kvalitu a bezpečnost. Varianta Comfort vycházející z desek AMF Thermatex nabízí významné plus v požární ochraně a akustice. Varianta Comfort db dosahuje navíc vysokých hodnot podélné vzduchové neprůzvučnosti a též požární odolnosti. Informaci, které dezény se vyrábějí ve speciálních variantách, najdete v popisech jednotlivých dezénů. 9

10 MADE IN GERMANY PROTIPOŽÁRNÍ OCHRANA Vyžádejte si náš podrobný katalog Protipožární ochrana! Můžete si jej stáhnout z internetové adresy nebo dohodnout zaslání na telefonním čísle (+420) případně odeslat vyplněný faxový formulář ze str.77 na č. (+420) VESTAVĚNÁ BEZPEČNOST PODHLEDOVÉ SYSTÉMY Více prostoru pro invenci PODHLEDOVÉ SYSTÉMY Více prostoru pro invenci Když jde o život a zdraví lidí, není možné připustit jakékoli kompromisy. Ale také drahé stroje a zařízení je třeba chránit před požárem a tím předcházet vysokým škodám. Protipožární systémy AMF byly vyvinuty experty pro zvláště citlivé oblasti použití: letiště, hotely, školy, společenská centra, laboratoře a další prostory, kde je vyžadována nejvyšší možná bezpečnost. PROTIPOŽÁRNÍ OCHRANA ČÁST PROTIPOŽÁRNÍ OCHRANA ČÁST MADE IN GERMANY 10

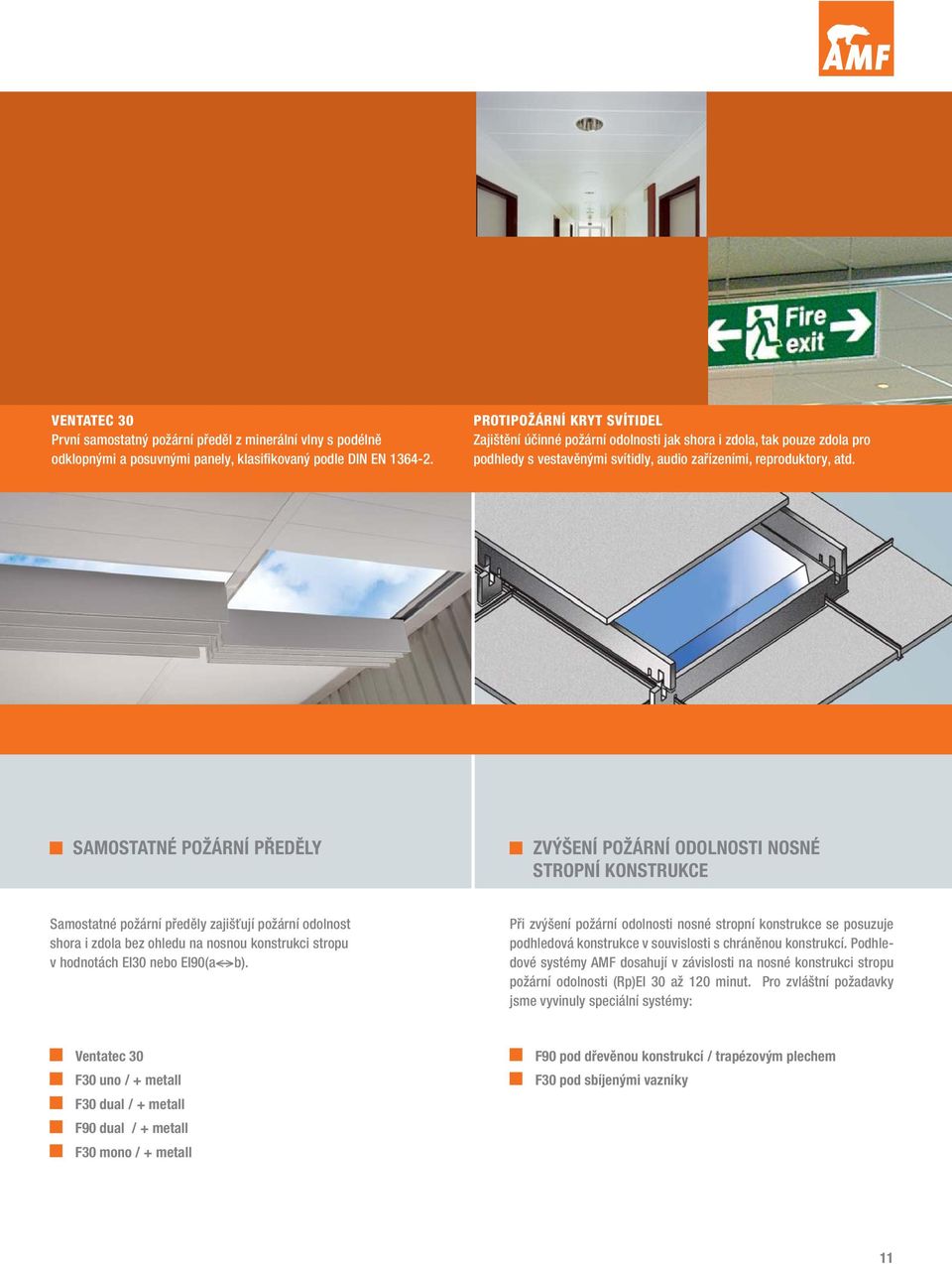

11 VENTATEC 30 První samostatný požární předěl z minerální vlny s podélně odklopnými a posuvnými panely, klasifikovaný podle DIN EN PROTIPOŽÁRNÍ KRYT SVÍTIDEL Zajištění účinné požární odolnosti jak shora i zdola, tak pouze zdola pro podhledy s vestavěnými svítidly, audio zařízeními, reproduktory, atd. SAMOSTATNÉ POŽÁRNÍ PŘEDĚLY ZVÝŠENÍ POŽÁRNÍ ODOLNOSTI NOSNÉ STROPNÍ KONSTRUKCE Samostatné požární předěly zajišťují požární odolnost shora i zdola bez ohledu na nosnou konstrukci stropu v hodnotách EI30 nebo EI90(a< >b). Při zvýšení požární odolnosti nosné stropní konstrukce se posuzuje podhledová konstrukce v souvislosti s chráněnou konstrukcí. Podhledové systémy AMF dosahují v závislosti na nosné konstrukci stropu požární odolnosti (Rp)EI 30 až 120 minut. Pro zvláštní požadavky jsme vyvinuly speciální systémy: Ventatec 30 F30 uno / + metall F30 dual / + metall F90 dual / + metall F30 mono / + metall F90 pod dřevěnou konstrukcí / trapézovým plechem F30 pod sbíjenými vazníky 1 1

12 MADE IN GERMANY AKUSTIKA Vyžádejte si náš podrobný katalog Akustika! Můžete si jej stáhnout z internetové adresy nebo dohodnout zaslání na telefonním čísle (+420) případně odeslat vyplněný faxový formulář ze str.77 na č. (+420) NOVÉ ŘEŠENÍ AKUSTIKY PROSTORU PODHLEDOVÉ SYSTÉMY Více prostoru pro invenci PODHLEDOVÉ SYSTÉMY Více prostoru pro invenci Vytvoření optimální akustiky v místnosti je jedním z nejdůležitějších úkolů při navrhování a provádění staveb. Podle účelu využití prostoru vznikají různé požadavky na vlastnosti podhledů. Aby bylo možné tyto individuální nároky splnit, nabízí produktová řada AMF AKUSTIK vynikající parametry jak zvukové pohltivosti, tak podélné vzduchové neprůzvučnosti. AKUSTIKA ČÁST 3/6 AKUSTIKA ČÁST 3/6 MADE IN GERMANY 12

13 THERMACOUSTIC / THERMACOUSTIC db Akustická minerální deska s elegantním homogenním povrchem, kašírovaná netkanou textilií, která nabízí velmi dobré hodnoty jak zvukové pohltivosti tak i podélné vzduchové neprůzvučnosti. KOMBIMETALL Podhledová deska s kovovým povrchem a minerálním jádrem, splňující vysoké nároky na požární odolnost i akustiku. PODÉLNÁ VZDUCHOVÁ NEPRŮZVUČNOST ZVUKOVÁ POHLTIVOST Podhledy z produktové skupiny AMF AKUSTIK, spojující v sobě výhodně vlastnosti potřebné pro řešení zvukové pohltivosti i podélné vzduchové neprůzvučnosti, působí účinně jako regulátor hluku. Vytvářejí tak příjemné akustické prostředí v místnosti a tím zvyšují celkovou pohodu v prostoru. Thermacoustic Thermacoustic db Silence db Silence alpha Thermofon Kombimetall Thermatex Comfort 13

14 ČÁST 4/6 MADE IN GERMANY ČISTOTA & HYGIENA Vyžádejte si náš podrobný katalog Čistota & hygiena! Můžete si jej stáhnout z internetové adresy nebo dohodnout zaslání na telefonním čísle (+420) případně odeslat vyplněný faxový formulář ze str.77 na č. (+420) BEZPEČÍ PRO LIDI I VÝROBU PODHLEDOVÉ SYSTÉMY Více prostoru pro invenci PODHLEDOVÉ SYSTÉMY Více prostoru pro invenci Produkty AMF pro oblast čistoty a hygieny se zaměřuje na redukci škodlivých látek nebo částic ve vnitřním prostoru. CLEANACTIVE redukuje škodliviny rozptýlené ve vzduchu, HYGENA zabraňuje množení bakterií a plísní na povrchu podhledu a technická řešení CLEAN ROOM omezují počet prachových částic v místnosti. ČISTOTA A HYGIENA ČISTOTA A HYGIENA ČÁST 4/6 MADE IN GERMANY 14

15 CLEANACTIVE Podhledová deska z minerální vlny se zvláštní úpravou, snižující množství organických škodlivin ve vzduchu THERMACLEAN S Podhledová deska s minerálním jádrem a omyvatelným povrchem, vhodná do čistých prostor CLEANACTIVE CLEAN ROOM HYGENA CLEANACTIVE pohlcuje škodliviny a zápach ve vzduchu místnosti až s 80% účinností. Příkladně formaldehyd z pryskyřičných pojiv, benzol, aromatické uhlovodíky z čistících prostředků, dodecen v kobercích, amoniak z kvasných procesů i cigaretový kouř. Technická řešení ze skupiny CLEAN ROOM umožňují snížit počet prachových částic v místnosti, což je rozhodujícím kritériem pro zajištění provozu v podmínkách čistých prostor. HYGENA je speciální baktericidní a fungicidní úprava, která zabraňuje množení řady druhů bakterií a plísní na povrchu podhledu. Jejím použitím je možné zlepšit hygienické podmínky nejen v nemocnicích a velkokapacitních kuchyních, ale také v laboratořích a potravinářských provozech. 15

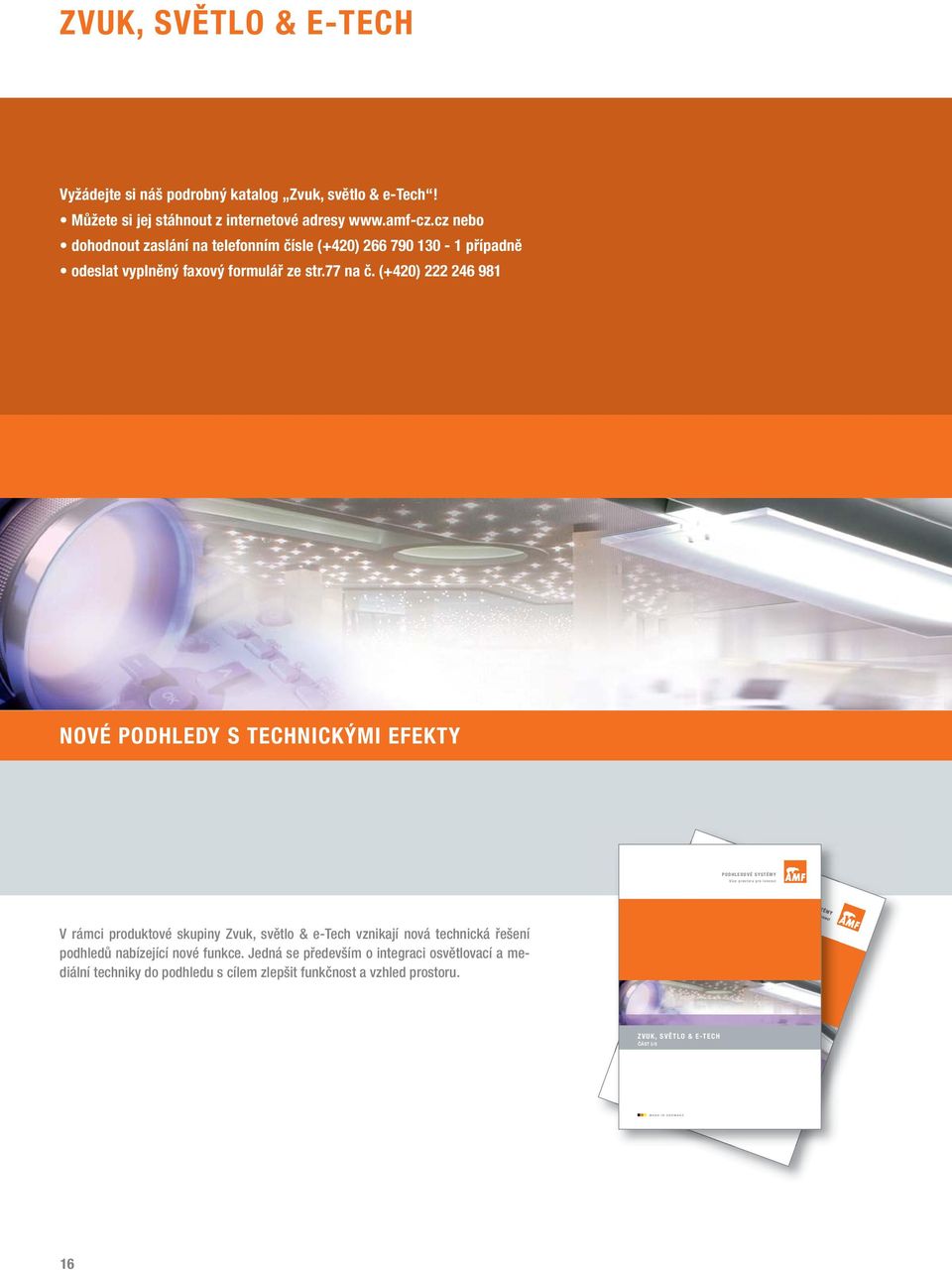

16 MADE IN GERMANY ZVUK, SVĚTLO & E-TECH Vyžádejte si náš podrobný katalog Zvuk, světlo & e-tech! Můžete si jej stáhnout z internetové adresy nebo dohodnout zaslání na telefonním čísle (+420) případně odeslat vyplněný faxový formulář ze str.77 na č. (+420) NOVÉ PODHLEDY S TECHNICKÝMI EFEKTY PODHLEDOVÉ SYSTÉMY Více prostoru pro invenci PODHLEDOVÉ SYSTÉMY Více prostoru pro invenci V rámci produktové skupiny Zvuk, světlo & e-tech vznikají nová technická řešení podhledů nabízející nové funkce. Jedná se především o integraci osvětlovací a mediální techniky do podhledu s cílem zlepšit funkčnost a vzhled prostoru. ZVUK, SVĚTLO & E-TECH ČÁST 5/6 ZVUK, SVĚTLO & E-TECH ČÁST 5/6 MADE IN GERMANY 16

17 AUDIO SYSTÉM Plochý reproduktor pracující na principu transformace ohybové vlny s HiFi kvalitou a akustickým vyzařováním 180 BEAMEX SYSTÉM Elektricky poháněná spouštěcí platforma pro instalaci dia-, video- nebo dataprojektoru do podhledu AUDIO SYSTÉM CRISTALLO BEAMEX SYSTÉM SCHALLABSORPTION (AKUSTIK) AUDIO SYSTÉM je plochý reproduktor přizpůsobený formátu rastru. Pracuje na principu transformace ohybové vlny. Deska, která funguje jako reproduktorová membrána, se vzhledově neliší od ostatních provedení podhledů AMF. Výsledný zvuk nabízí HiFi kvalitu pro reprodukci jak mluveného slova, tak hudby. Světlo ovlivňuje náš pocit pohody i koncentraci. Kromě toho jsou světlo a světelné zdroje významným prostředkem pro dotváření architektury prostoru. Světelný podhled CRISTALLO elegantně začleňuje osvětlení do podhledové plochy. Elektricky poháněná spouštěcí platforma umožňuje instalovat dia-, video- nebo dataprojektor tak, že v případě nečinnosti je skryt v mezistropním prostoru, takže přístroj ani kabely nenarušují vzhled interiéru. 17

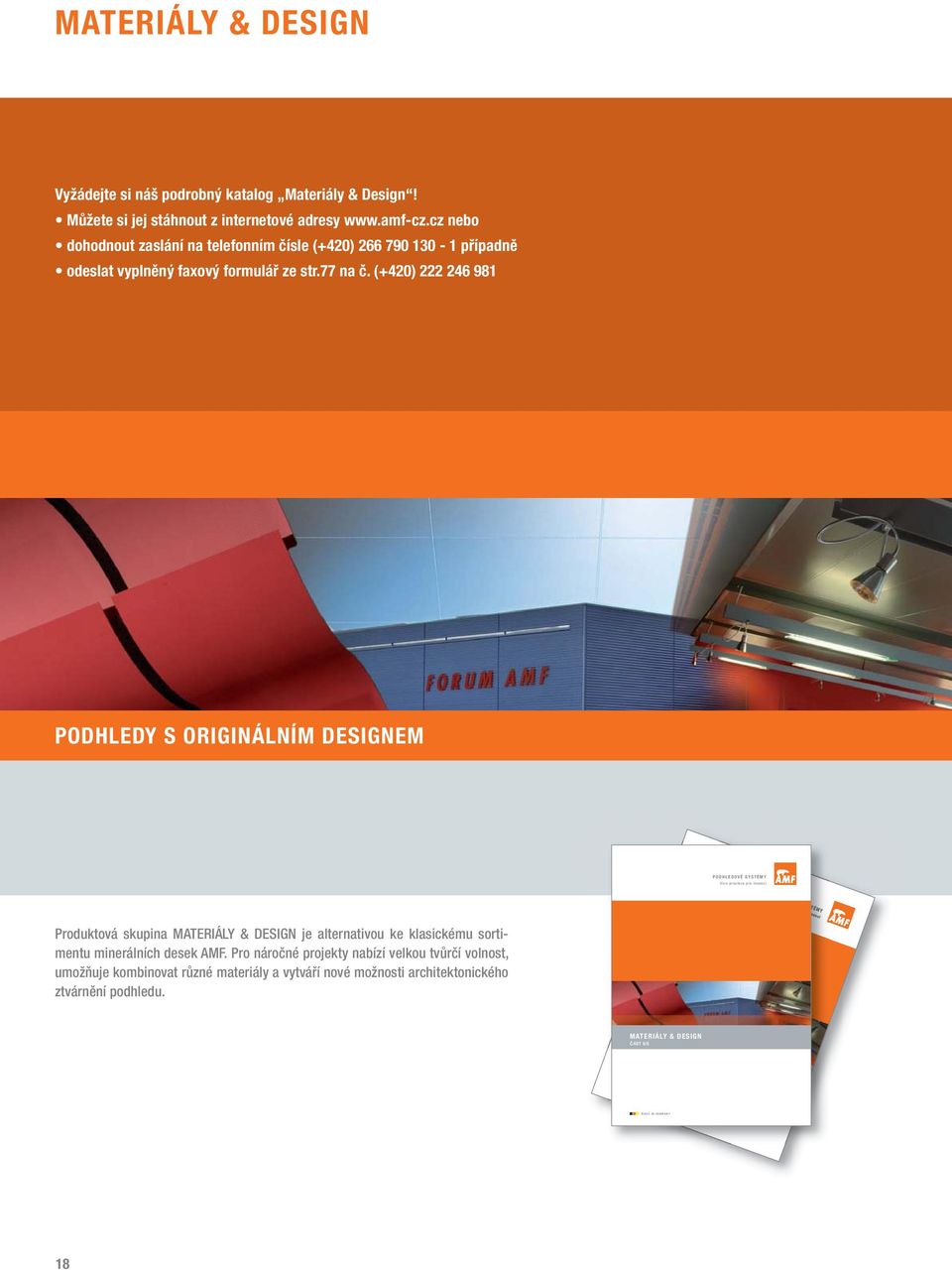

18 ČÁST 6/6 MADE IN GERMANY MATERIÁLY & DESIGN Vyžádejte si náš podrobný katalog Materiály & Design! Můžete si jej stáhnout z internetové adresy nebo dohodnout zaslání na telefonním čísle (+420) případně odeslat vyplněný faxový formulář ze str.77 na č. (+420) PODHLEDY S ORIGINÁLNÍM DESIGNEM PODHLEDOVÉ SYSTÉMY Více prostoru pro invenci PODHLEDOVÉ SYSTÉMY Více prostoru pro invenci Produktová skupina MATERIÁLY & DESIGN je alternativou ke klasickému sortimentu minerálních desek AMF. Pro náročné projekty nabízí velkou tvůrčí volnost, umožňuje kombinovat různé materiály a vytváří nové možnosti architektonického ztvárnění podhledu. MATERIÁLY & DESIGN MATERIÁLY & DESIGN ČÁST 6/6 MADE IN GERMANY 18

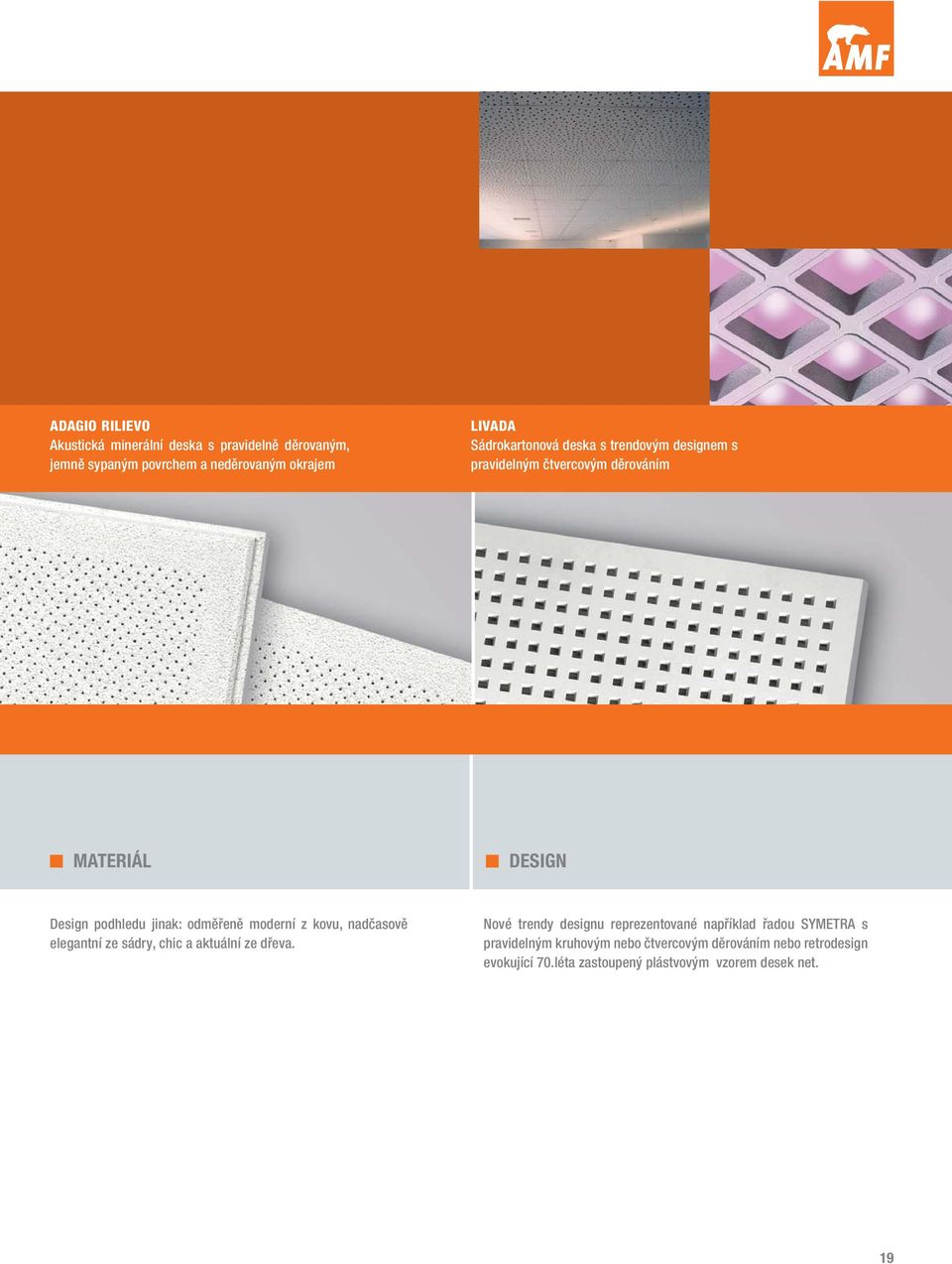

19 ADAGIO RILIEVO Akustická minerální deska s pravidelně děrovaným, jemně sypaným povrchem a neděrovaným okrajem LIVADA Sádrokartonová deska s trendovým designem s pravidelným čtvercovým děrováním MATERIÁL DESIGN Design podhledu jinak: odměřeně moderní z kovu, nadčasově elegantní ze sádry, chic a aktuální ze dřeva. Nové trendy designu reprezentované například řadou SYMETRA s pravidelným kruhovým nebo čtvercovým děrováním nebo retrodesign evokující 70.léta zastoupený plástvovým vzorem desek net. 19

20 KLASICKÉ DEZÉNY ESTETICKÁ PROVEDENÍ PODHLEDU Pro každý podhledový systém je možné vybírat z dlouhé řady provedení povrchu desek. Pro volbu typu podhledu není podstatný pouze jeho vzhled, ale je nutné brát v úvahu také jeho technické vlastnosti jakými jsou akustika, odolnost vůči vlhkosti, hygiena. Doplnění klasických povrchových dezénů najdete v programových částech

21 WÄHLEN VYBERTE SIE POVRCHOVÝ AUF DEN FOLGENDEN DEZÉN DESEK SEITEN NA IHRE NÁSLEDUJÍCH OBERFLÄCHE STRÁNKÁCH AUS HLADKÉ POVRCHY STRUKTUROVANÉ A MIKRO- PERFOROVANÉ POVRCHY RAŽENÉ POVRCHY Uklidňující vzhled podhledu díky hladkým nebo sypaným povrchům; zvukově odrazivé Strana 22 Harmonický vzhled podhledu díky jemnému nepravidelnému děrování s dobrou zvukovou pohltivostí Strana 24 Řada variant vzhledu podhledu se zajímavými kontrasty; velmi dobrá zvuková pohltivost Strana 27 21

22 KLASICKÉ DEZÉNY HLADKÉ POVRCHY Schlicht Podhledové desky s hladkým nebo jemně sypaným povrchem bez děrování vytvářejí uklidňující vzhled podhledu bez dominantní struktury s možností zdůraznit nosnou konstrukci. Hladké povrchy jsou většinou zvukově odrazivé. SYSTÉM C viditelná konstrukce, desky vyjímatelné * 1 F chodbový systém, nosné profi ly viditelné nebo skryté * 1 I paralelní systém, příčné profi ly viditelné nebo skryté * 1 A skrytá konstrukce, desky vyjímatelné nebo nevyjímatelné * 1 Stupeň hořlavosti A2-s1, d0 nehořlavá podle ČSN EN Požární odolnost (R p ) EI až 120 minut podle ČSN Zvuková pohltivost DIN EN ISO 354 Frekvence v Hz Zvuková pohltivost αs 0,24 0,24 0,10 0,07 0,07 0,06 α w = 0,10L, NRC = 0,10 Podélná vzduchová neprůzvučnost D n,c,w = 34 db podle DIN EN (pro tloušťku 15 mm) Odolnost vůči vlhkosti do 95% relativní vzdušné vlhkosti Světelná odrazivost pro bílou barvu podobnou RAL 9010 neoslnivá, do 90% Tepelná vodivost λ = 0,052-0,057 W/mK podle DIN Formáty dodávané formáty, dodací kategorie a minimální množství viz ceník nebo Tloušťky / hmotnost 15 mm (cca 4,5 kg/m 2 ) / 19 mm (cca 5,7 kg/m 2 ) Barvy bílá, podobná RAL 9010, další barvy na vyžádání Další možné varianty podrobnosti viz programové části 2-6 Čistota & Hygiena Clean Room, Hygena (část 4) 1 Podrobnosti viz technický list systému. Všeobecné informace viz str

23 Feinstratos Laguna SYSTÉM C viditelná konstrukce, desky vyjímatelné * 1 F chodbový systém, nosné profi ly viditelné nebo skryté * 1 I paralelní systém, příčné profi ly viditelné nebo skryté * 1 A skrytá konstrukce, desky vyjímatelné nebo nevyjímatelné * 1 SYSTÉM C viditelná konstrukce, desky vyjímatelné * 1 Stupeň hořlavosti A2-s1, d0 nehořlavá podle ČSN EN Požární odolnost (R p ) EI až 120 minut podle ČSN Zvuková pohltivost DIN EN ISO 354 Frekvence v Hz Zvuková pohltivost αs 0,37 0,24 0,09 0,08 0,09 0,09 α w = 0,10L, NRC = 0,15 Podélná vzduchová neprůzvučnost D n,c,w = 34 db podle DIN EN (pro tloušťku 15 mm) Odolnost vůči vlhkosti do 95% relativní vzdušné vlhkosti Světelná odrazivost pro bílou barvu podobnou RAL 9010 neoslnivá, do 90% Tepelná vodivost λ = 0,052-0,057 W/mK podle DIN Formáty dodávané formáty, dodací kategorie a minimální množství viz ceník nebo Tloušťky / hmotnost 15 mm (cca 4,5 kg/m 2 ) / 19 mm (cca 5,7 kg/m 2 ) / 40 mm (cca 5,7 kg/m 2 ) Barvy bílá, podobná RAL 9010, další barvy na vyžádání Další možné varianty podrobnosti viz programové části 2-6 Samostatné požární předěly Ventatec 30, F30 uno, F30 dual, F90 dual, F30 mono (část 2) Akustika Silence db, Thermatex Comfort (část 3) Čistota & Hygiena Cleanactive, Hygena (část 4) Stupeň hořlavosti A2-s1, d0 nehořlavá podle ČSN EN Požární odolnost (R p ) EI až 120 minut podle ČSN Zvuková pohltivost DIN EN ISO 354 Frekvence v Hz Zvuková pohltivost αs 0,46 0,21 0,09 0,06 0,05 0,05 α w = 0,10L, NRC = 0,10 Podélná vzduchová neprůzvučnost D n,c,w = 34 db podle DIN EN (pro tloušťku 15 mm) Odolnost vůči vlhkosti do 90% relativní vzdušné vlhkosti Světelná odrazivost pro bílou barvu podobnou RAL 9010 neoslnivá, do 90% Tepelná vodivost λ = 0,052-0,057 W/mK podle DIN Formáty dodávané formáty, dodací kategorie a minimální množství viz ceník nebo Tloušťky / hmotnost 15 mm (cca 4,5 kg/m 2 ) Barvy bílá, podobná RAL 9010, další barvy na vyžádání Další možné varianty podrobnosti viz programové části Podrobnosti viz technický list systému. Všeobecné informace viz str Podrobnosti viz technický list systému. Všeobecné informace viz str

24 KLASICKÉ DEZÉNY STRUKTUROVANÉ / MIKROPERFOROVANÉ POVRCHY Jemná a decentní perforace optimalizuje zvukovou pohltivost a podle provedení může dodávat podhledu vzdušnější vzhled. Feinstratos mikroperforovaný SYSTÉM C viditelná konstrukce, desky vyjímatelné * 1 F chodbový systém, nosné profi ly viditelné nebo skryté * 1 I paralelní systém, příčné profi ly viditelné nebo skryté * 1 A skrytá konstrukce, desky vyjímatelné nebo nevyjímatelné * 1 Stupeň hořlavosti A2-s1, d0 nehořlavá podle ČSN EN Požární odolnost (R p ) EI až 120 minut podle ČSN Zvuková pohltivost DIN EN ISO 354 Frekvence v Hz Zvuková pohltivost αs 0,45 0,39 0,57 0,72 0,61 0,43 α w = 0,60, NRC = 0,55 Podélná vzduchová neprůzvučnost D n,c,w = 34 db podle DIN EN (pro tloušťku 15 mm) Odolnost vůči vlhkosti do 95% relativní vzdušné vlhkosti Světelná odrazivost pro bílou barvu podobnou RAL 9010 neoslnivá, do 90% Tepelná vodivost λ = 0,052-0,057 W/mK podle DIN Formáty dodávané formáty, dodací kategorie a minimální množství viz ceník nebo Tloušťky / hmotnost 15 mm (cca 4,5 kg/m 2 ) / 19 mm (cca 5,7 kg/m 2 ) / 40 mm (cca 5,7 kg/m 2 ) Barvy bílá, podobná RAL 9010, další barvy na vyžádání Další možné varianty podrobnosti viz programové části 2-6 Samostatné požární předěly Ventatec 30, F30 uno, F30 dual, F90 dual, F30 mono (část 2) Akustika Silence db, Thermatex Comfort (část 3) Čistota & Hygiena Cleanactive, Hygena (část 4) 1 Podrobnosti viz technický list systému. Všeobecné informace viz str

25 Laguna mikroperforovaná Star SYSTÉM C viditelná konstrukce, desky vyjímatelné * 1 SYSTÉM C viditelná konstrukce, desky vyjímatelné * 1 F chodbový systém, nosné profi ly viditelné nebo skryté * 1 I paralelní systém, příčné profi ly viditelné nebo skryté * 1 A skrytá konstrukce, desky vyjímatelné nebo nevyjímatelné * 1 Stupeň hořlavosti A2-s1, d0 nehořlavá podle ČSN EN Požární odolnost (R p ) EI až 120 minut podle ČSN Zvuková pohltivost DIN EN ISO 354 Frekvence v Hz Zvuková pohltivost αs 0,43 0,37 0,58 0,76 0,68 0,45 α w = 0,60, NRC = 0,60 Podélná vzduchová neprůzvučnost D n,c,w = 34 db podle DIN EN (pro tloušťku 15 mm) Odolnost vůči vlhkosti do 95% relativní vzdušné vlhkosti Světelná odrazivost pro bílou barvu podobnou RAL 9010 neoslnivá, do 90% Tepelná vodivost λ = 0,052-0,057 W/mK podle DIN Formáty dodávané formáty, dodací kategorie a minimální množství viz ceník nebo Tloušťky / hmotnost 15 mm (cca 4,5 kg/m 2 ) Barvy bílá, podobná RAL 9010, další barvy na vyžádání Další možné varianty podrobnosti viz programové části 2-6 Samostatné požární předěly Ventatec 30, F30 uno, F30 dual, F90 dual, F30 mono (část 2) Akustika Silence db, Thermatex Comfort (část 3) Čistota & Hygiena Clean Room, Hygena (část 4) Stupeň hořlavosti A2-s1, d0 nehořlavá podle ČSN EN Požární odolnost (R p ) EI až 120 minut podle ČSN Zvuková pohltivost DIN EN ISO 354 Frekvence v Hz Zvuková pohltivost αs 0,34 0,43 0,54 0,67 0,65 0,64 α w = 0,65, NRC = 0,55 Podélná vzduchová neprůzvučnost D n,c,w = 34 db podle DIN EN (pro tloušťku 15 mm) Odolnost vůči vlhkosti do 95% relativní vzdušné vlhkosti Světelná odrazivost pro bílou barvu podobnou RAL 9010 neoslnivá, do 90% Tepelná vodivost λ = 0,052-0,057 W/mK podle DIN Formáty dodávané formáty, dodací kategorie a minimální množství viz ceník nebo Tloušťky / hmotnost 15 mm (cca 4,5 kg/m 2 ) / 19 mm (cca 5,7 kg/m 2 ) / 40 mm (cca 5,7 kg/m 2 ) Barvy bílá, podobná RAL 9010, další barvy na vyžádání Další možné varianty podrobnosti viz programové části 2-6 Samostatné požární předěly Ventatec 30, F30 uno, F30 dual, F90 dual, F30 mono (část 2) Akustika Silence db, Thermatex Comfort (část 3) Čistota & Hygiena Clean Room, Hygena (část 4) 1 Podrobnosti viz technický list systému. Všeobecné informace viz str Podrobnosti viz technický list systému. Všeobecné informace viz str

26 KLASICKÉ DEZÉNY Feingelocht SYSTÉM C viditelná konstrukce, desky vyjímatelné * 1 F chodbový systém, nosné profi ly viditelné nebo skryté * 1 I paralelní systém, příčné profi ly viditelné nebo skryté * 1 A skrytá konstrukce, desky vyjímatelné nebo nevyjímatelné * 1 Stupeň hořlavosti A2-s1, d0 nehořlavá podle ČSN EN Požární odolnost (R p ) EI až 120 minut podle ČSN Zvuková pohltivost DIN EN ISO 354 Frekvence v Hz Zvuková pohltivost s 0,47 0,35 0,51 0,73 0,74 0,58 w = 0,55, NRC = 0,60 Podélná vzduchová neprůzvučnost D n,c,w = 34 db podle DIN EN (pro tloušťku 15 mm) Odolnost vůči vlhkosti do 95% relativní vzdušné vlhkosti Světelná odrazivost pro bílou barvu podobnou RAL 9010 neoslnivá, do 90% Tepelná vodivost = 0,052-0,057 W/mK podle DIN Formáty dodávané formáty, dodací kategorie a minimální množství viz ceník nebo Tloušťky / hmotnost 15 mm (cca 4,5 kg/m 2 ) / 19 mm (cca 5,7 kg/m 2 ) Barvy bílá, podobná RAL 9010, další barvy na vyžádání Další možné varianty podrobnosti viz programové části 2-6 Samostatné požární předěly F30 uno, F30 dual, F90 dual, (část 2) 1 Podrobnosti viz technický list systému. Všeobecné informace viz str

27 RAŽENÉ POVRCHY Mercure Výrazná, u některých dezénů směrově orientovaná ražení, která zřetelně zvyšují zvukovou pohltivost, dávají podhledu osobitý charakter. SYSTÉM C viditelná konstrukce, desky vyjímatelné * 1 F chodbový systém, nosné profi ly viditelné nebo skryté * 1 I paralelní systém, příčné profi ly viditelné nebo skryté * 1 A skrytá konstrukce, desky vyjímatelné nebo nevyjímatelné * 1 Stupeň hořlavosti A2-s1, d0 nehořlavá podle ČSN EN Požární odolnost (R p ) EI až 120 minut podle ČSN Zvuková pohltivost DIN EN ISO 354 Frekvence v Hz Zvuková pohltivost s 0,35 0,40 0,47 0,58 0,66 0,56 w = 0,60, NRC = 0,55 Podélná vzduchová neprůzvučnost D n,c,w = 34 db podle DIN EN (pro tloušťku 15 mm) Odolnost vůči vlhkosti do 90% relativní vzdušné vlhkosti Světelná odrazivost pro bílou barvu podobnou RAL 9010 neoslnivá, do 90% Tepelná vodivost = 0,052-0,057 W/mK podle DIN Formáty dodávané formáty, dodací kategorie a minimální množství viz ceník nebo Tloušťky / hmotnost 15 mm (cca 4,5 kg/m 2 ) / 19 mm (cca 5,7 kg/m 2 ) Barvy bílá, podobná RAL 9010, další barvy na vyžádání Další možné varianty podrobnosti viz programové části 2-6 Samostatné požární předěly F30 dual, F90 dual, (část 2) Akustika Thermatex Comfort (část 3) Čistota & Hygiena Cleanactive, (část 4) 1 Podrobnosti viz technický list systému. Všeobecné informace viz str

28 KLASICKÉ DEZÉNY Saturn Feinfresko SYSTÉM C viditelná konstrukce, desky vyjímatelné * 1 F chodbový systém, nosné profi ly viditelné nebo skryté * 1 I paralelní systém, příčné profi ly viditelné nebo skryté * 1 A skrytá konstrukce, desky vyjímatelné nebo nevyjímatelné * 1 SYSTÉM C viditelná konstrukce, desky vyjímatelné * 1 F chodbový systém, nosné profi ly viditelné nebo skryté * 1 I paralelní systém, příčné profi ly viditelné nebo skryté * 1 Stupeň hořlavosti A2-s1, d0 nehořlavá podle ČSN EN Požární odolnost (R p ) EI až 120 minut podle ČSN Zvuková pohltivost DIN EN ISO 354 Frekvence v Hz Zvuková pohltivost s 0,36 0,47 0,51 0,73 0,95 0,92 w = 0,60H, NRC = 0,65 Podélná vzduchová neprůzvučnost D n,c,w = 34 db podle DIN EN (pro tloušťku 15 mm) Odolnost vůči vlhkosti do 90% relativní vzdušné vlhkosti Světelná odrazivost pro bílou barvu podobnou RAL 9010 neoslnivá, do 90% Tepelná vodivost = 0,052-0,057 W/mK podle DIN Formáty dodávané formáty, dodací kategorie a minimální množství viz ceník nebo Tloušťky / hmotnost 15 mm (cca 4,5 kg/m 2 ) / 19 mm (cca 5,7 kg/m 2 ) Barvy bílá, podobná RAL 9010, další barvy na vyžádání Další možné varianty podrobnosti viz programové části 2-6 Akustika Thermatex Comfort (část 3) Stupeň hořlavosti A2-s1, d0 nehořlavá podle ČSN EN Požární odolnost (R p ) EI až 120 minut podle ČSN Zvuková pohltivost DIN EN ISO 354 Frekvence v Hz Zvuková pohltivost s 0,47 0,47 0,49 0,68 0,94 0,98 w = 0,60H, NRC = 0,65 Podélná vzduchová neprůzvučnost D n,c,w = 34 db podle DIN EN (pro tloušťku 15 mm) Odolnost vůči vlhkosti do 90% relativní vzdušné vlhkosti Světelná odrazivost pro bílou barvu podobnou RAL 9010 neoslnivá, do 90% Tepelná vodivost = 0,052-0,057 W/mK podle DIN Formáty dodávané formáty, dodací kategorie a minimální množství viz ceník nebo Tloušťky / hmotnost 15 mm (cca 4,5 kg/m 2 ) / 19 mm (cca 5,7 kg/m 2 ) / 40 mm (cca 5,7 kg/m 2 ) Barvy bílá, podobná RAL 9010, další barvy na vyžádání Další možné varianty podrobnosti viz programové části 2-6 Samostatné požární předěly F30 mono (část 2) Akustika Silence db, Thermatex Comfort db (část 3) 1 Podrobnosti viz technický list systému. Všeobecné informace viz str Podrobnosti viz technický list systému. Všeobecné informace viz str

29 Fresko SYSTÉM C viditelná konstrukce, desky vyjímatelné * 1 F chodbový systém, nosné profi ly viditelné nebo skryté * 1 I paralelní systém, příčné profi ly viditelné nebo skryté * 1 Stupeň hořlavosti A2-s1, d0 nehořlavá podle ČSN EN Požární odolnost (R p ) EI až 120 minut podle ČSN Zvuková pohltivost DIN EN ISO 354 Frekvence v Hz Zvuková pohltivost s 0,40 0,47 0,50 0,72 0,93 0,94 w = 0,60H, NRC = 0,65 Podélná vzduchová neprůzvučnost D n,c,w = 34 db podle DIN EN (pro tloušťku 15 mm) Odolnost vůči vlhkosti do 90% relativní vzdušné vlhkosti Světelná odrazivost pro bílou barvu podobnou RAL 9010 neoslnivá, do 90% Tepelná vodivost = 0,052-0,057 W/mK podle DIN Formáty dodávané formáty, dodací kategorie a minimální množství viz ceník nebo Tloušťky / hmotnost 15 mm (cca 4,5 kg/m 2 ) / 19 mm (cca 5,7 kg/m 2 ) Barvy bílá, podobná RAL 9010, další barvy na vyžádání Další možné varianty podrobnosti viz programové části Podrobnosti viz technický list systému. Všeobecné informace viz str

30 SYSTÉMOVÁ ŘEŠENÍ EFEKTIVITA DÍKY PROMYŠLENÉ TECHNICE Moderní budovy v sobě kombinují nejrůznější funkce, jejichž nárokům je třeba přizpůsobit výběr vhodného konstrukčního systému podhledu. Pro tak různorodé požadavky nabízí podhledové systémy AMF řadu konstrukčních variant. Díky vyzrálým technickým řešením vykazují tyto systémy vynikající stavebně fyzikální vlastnosti z hlediska požární odolnosti, akustiky i hygieny. K tomu přidejme snadnou montáž na všechny typy nosných stropních konstrukcí a bezproblémovou údržbu a získáváme efektivní řešení podhledů pro moderní budovy. 30

31 WÄHLEN ZVOLTE SI SIE NA AUF NÁSLEDUJÍCÍCH DEN FOLGENDEN STRÁNKÁCH SEITEN IHR SYSTÉM SYSTEM VHODNÝ AUS PRO VAŠE POTŘEBY VIDITELNÁ KONSTRUKCE SYSTÉM C CHODBOVÝ SYSTÉM SYSTÉM F PARALELNÍ SYSTÉM SYSTÉM I SKRYTÁ KONSTRUKCE SYSTÉM A Viditelná konstrukce, profily široké 15 nebo 24 mm, desky vyjímatelné Chodbový systém, s nosnou konstrukcí samonosný, profily viditelné nebo skryté Paralelní rastrový systém, širokopatkové profily široké mm, příčná konstrukce viditelná nebo skrytá Skrytá konstrukce, desky vyjímatelné (hrana AW/GN) nebo nevyjímatelné (hrana GN) Strana 32 Strana 36 Strana 40 Strana 44 31

32 SYSTÉM C VIDITELNÁ KONSTRUKCE MOŽNO KOMBINOVAT S DEZÉNY Systém C využívá viditelných profilů jako aktivního prvku tvorby podhledu. V provedení hrany SK (ostrá hrana) leží podhledové desky ve stejné úrovni jako konstrukce, v provedení hrany VT (polozapuštěná hrana) desky z konstrukce opticky vystupují a zdůrazňují modulové uspořádání. SYSTÉM C je považován za velmi efektivní řešení vzhledem k rychlé montáži a jednoduché rozebíratelnosti, umožňující provádění údržbářských prací v mezistropním prostoru. Jeho kvality potvrzuje řada mezinárodních certifikátů a osvědčení. Schlicht Feinstratos Laguna Feinstratos micro perforovaný Laguna micro perforovaný Star Feingelocht Mercure Saturn Feinfresko Fresko Vyobrazení viz str

33 33

34 SYSTÉM C viditelná konstrukce Příslušenství JS - 15 Rohová krytka vnější pro RWL 24 / 24 JS - 17 Rohová krytka vnitřní pro RWL 24 / Provedení hran 7 JS - 24 Rohová krytka vnější pro SRW 15 / B Další možnosti provedení napojení na zeď viz ceník! JS - 28 Rohová krytka vnitřní pro SRW 15 / B Okrajový profil RWL 24 / 24 Okrajový profil SRW 20 / 20 / 20 / 20 SK 15 / 24 VT 15 / 24 VT - S 15 F Okrajový profil SRW 25 / 15 / 8 / 15 Pro provedení hrany VT Výplňový dílek FUE - 15 / 24 Viditelná konstrukce Napojení na zeď 8 Y 7 X 600 x x x x x ,5 x x 1200 Rozměr rastru v mm podhledová deska AMF 1 ks 2,78 2,56 1,39 1,28 2,78 2,56 2,09 hlavní profi l C-PH bm - 0,80-0,80-0,80 - hlavní profi l C-PH bm 0,84-0,84-0,84-0,84 příčný profi l C-PQ 120 event. C-PQ bm 1,67 1,60 1,67 1,60 3,34 3,20 2,50 tlačné pero C-DF event. C-DFK (nepovinně) 11 ks 5,56 5,12 2,78 2,56 5,56 5,12 4,16 příčný profi l C-PQ 60 event. C-PQ 62,5 4 bm 0,84 0, okrajový L-profi l RWL 5 bm 0,60 0,60 0,60 0,60 0,60 0,60 0,60 rychlozávěs C-DOS, drát 6 s očkem nebo alternativa ks 0,67 0,67 0,67 0,67 0,67 0,67 0,67 max. vzdálenost závěsů 9 m 1,20 1,25 1,20 1,25 1,20 1,25 1,20 max. vzdálenost hlavních profi lů 10 m 1,20 1,25 1,20 1,25 1,20 1,25 1,20 SK: ostrá hrana, VT: polozapuštěná hrana. Respektujte prosím technické informace na str Všechny dodávané formáty a další příslušenství najdete v ceníku! 34

35 Příslušenství SYSTÉM C s velkoformátovými deskami Vestavěná svítidla s požární odolností dle zkušebních protokolů 6 Rozměr rastru: 600 x 600 mm / 625 x 625 mm / 600 x 1200 mm 300 x 1200 mm / 312,5 x 1250 mm Tloušťka desek: 19 / 40 mm Výška bočnice: 100 bzw. 80 mm Další rozměry a výšky na vyžádání Krycí deska 19 mm / 40 mm Bočnice 8 7 Bočnice přilepit na desky podhledu sádrovou hmotou Výřezy pro nosnou konstrukci Vestavěné svítidlo Provedení hrany SK 15 / 24 Krycí deska 19 mm Bočnice Bočnice přilepit na desky podhledu sádrovou hmotou Vestavěné svítidlo Výřezy pro nosnou konstrukci U všech vestavěných prvků, jako jsou svítidla, větrací otvory, sprinklery apod. nesmí být okraj prvku vyšší než 5 mm. Používané závěsy SKY velkoformátové desky C - DoS event. C - DoH C - SHD C -SNA C - ANo C - ANu C - DoS event. C - DoH C - S10 Rozměr rastru 8 Y 7 X 1200 x x 1250 C - DoS event. C - DoH SAH 10 DX I C - PS - 3 C - SNA C - SAH - 5 podhledová deska AMF 1 ks 0,7 0,64 hlavní profi l C-PH bm - 0,80 hlavní profi l C-PH bm 0,84 - rychlozávěs C-DOS, drát s očkem nebo alternativa 6 ks 0,70 0,64 příčný profi l C-PQ 120 event. C-PQ bm 0,84 0,80 okrajový L-profi l C-RWL ev. jiné alternativy 5 bm 0,60 0,60 max. vzdálenost závěsů 9 m 1,20 1,25 max. vzdálenost hlavních profi lů 10 m 1,20 1,25 35

36 SYSTÉM F CHODBOVÝ SYSTÉM MOŽNO KOMBINOVAT S DEZÉNY Systém F s maximálním rozpětím 2,5 m bez potřeby zavěšení představuje ideální řešení podhledu do chodeb. Jako nosné prvky jsou použity vhodně dimenzované profily a dostatečně únosné napojení na zeď, takže konstrukce podhledu je samonosná. Varianty provedení hran umožňují architektonicky dotvořit úzké dlouhé prostory tak, aby byly opticky příjemné, současně je SYS- TÉM F rychlým a efektivním řešením jak z hlediska montáže, tak z hlediska možnosti provádět údržbářské práce v mezistropním prostoru, protože podhledové desky mohou být podle zvoleného typu konstrukce vyjímatelné a umožnit tak volný přístup k instalovaným vedením. Schlicht Feinstratos Feinstratos micro perforovaný Star Feingelocht Mercure Saturn Feinfresko Fresko Vyobrazení viz str

37 37

38 SYSTÉM F Chodbový systém, varianta F1 Chodbový systém, varianta F2 2b rozebíratelný 2b 3 2a 3 2a a nerozebíratelný Provedení hrany Provedení hrany nerozebíratelné rozebíratelné Z-profil, podélná hrana GN alternativa: 2xU-profil, podélná hrana GN T-profi l, podélná hrana AW čelní hrana SK čelní hrana VT čelní hrana SK čelní hrana VT čelní hrana SK čelní hrana VT podélná hrana GN/čelní hrana SK nebo VT desky vyjímatelné/nevyjímatelné podélná hrana AW/čelní hrana SK nebo VT desky vyjímatelné Rozměr rastru v mm 5 y 4 x 300 x x x x ,5 x ,5 x ,5 x ,5 x x x x x 2500 podhledová deska AMF 1 ks 2,08 1,85 1,67 1,34 2,00 1,78 1,60 1,28 1,56 1,39 1,25 1,00 nosný profi l F-PQT a F-PQZ pro varianty F1, F2, F3 2a bm 3,34 3,34 3,34 3,34 3,20 3,20 3,20 3,20 2,50 2,50 2,50 2,50 alternativa: nosný profi l F-PQU pro variantu F1 2b bm 6,68 6,68 6,68 6,68 6,40 6,40 6,40 6,40 5,00 5,00 5,00 5,00 napojení na zeď 3 bm 1,46 1,30 1,17 0,93 1,43 1,27 1,13 0,91 1,41 1,25 1,13 0,90 Je nutné bezpodmínečně dodržet dimenzování nosných profi lů uvedené v příslušné tabulce! Tabulka platí pro varianty F1-F3. SK: ostrá hrana, VT: polozapuštěná hrana, GN: hrana pro skrytou nerozebíratelnou konstrukci, AW: hrana pro skrytou rozebíratelnou konstrukci. Respektujte prosím technické informace na str Všechny dodávané formáty a další příslušenství najdete v ceníku! 38

39 SYSTÉM F - Chodbový systém, varianta F3 Příslušenství 3 F-ST-RWL 42 x 20 x 23 x 24 mm F-SRW 25 x 15 x 10 x 15 mm 2a F-RWL 31 x 31 mm Stěnová konzola AMF Provedení hrany U varianty F3 JS-28 Rohová krytka vnitřní pro SRW-15/B JS-24 Rohová krytka vnější pro SRW-15/B T-profil, podélná hrana VT T-profil, podélná hrana SK Výplňový dílek FUE - 15 / 24 čelní hrana SK podélná hrana VT / čelní hrana SK nebo VT desky vyjímatelné varianta 1 čelní hrana VT Šířka desek (mm) Tloušťka desek (mm) PQU 12 / 38 PQU 10 / 74 čelní hrana SK 38 1,0 0, ,6 0, , Souprava protipožárního krytu pro vestavěná svítidla Montáž dle příslušného technického listu. Světla je nutno přivěsit samostatně Vestavěné svítidlo Krycí deska 19 mm Bočnice Výřezy pro nosnou konstrukci napojení na zeď / výplňový dílek / protipožární kryt Profi l Výška (mm) Tloušťka (mm) Hmotnost (kg/bm) max. rozpon (mm) max. rozpon (mm) max. rozpon (mm) Bočnice přilepit na desky podhledu sádrovou hmotou varianta 2 PQZ 19 / 50 PQZ 19 / ,5 0, ,5 0, varianta 3 PQT 24 / 38 PQT 75 / ,4 0, ,5 0, okrajový profi l Tloušťka (mm) vhodný pro rozpon do stupňovitý okrajový profi l Tloušťka (mm) vhodný pro rozpon do RWL 31 / 31 1,0 mm 2500 mm RWL 40 / 30 1,0 mm 2500 mm ST-RWL 25 / 15 / 10 / 15 ST-RWL 20 / 20 / 20 / 20 1,0 mm 0,7 mm 15 mm minerální deska 2000 mm 19 mm minerální deska 1800 mm Kombimetall 1400 mm ST-RWL 42 / 20 / 23 / 24 1,5 mm 2500 mm 39

40 SYSTÉM I PARALELNÍ SYSTÉM MOŽNO KOMBINOVAT S DEZÉNY Systém I tvoří paralelní rastrová konstrukce se zdůrazněnými viditelnými hlavními profily, kterou lze přizpůsobit architektuře interiéru a stavebnímu modulu stavby. K širokopatkovým hlavním profilům je možno ukotvit lehké mobilní příčky, takže členění dispozice podlaží je vysoce flexibilní. V příčném směru jsou profily viditelné nebo skryté. Podhledové desky jsou pak podle provedení systému vyjímatelné nebo nevyjímatelné. Schlicht Feinstratos Feinstratos micro perforovaný Star Feingelocht Mercure Saturn Feinfresko Fresko Vyobrazení viz str

41 41

42 SYSTÉM I Paralelní rastrová konstrukce se širokopatkovými profily, varianta I1 Paralelní rastrová konstrukce se širokopatkovými profily, varianta I b 1 3a 3a b 1 3a 3a a a 3a 3a 3b 3b Provedení hrany Provedení hrany nerozebíratelné rozebíratelné Z-profi l, podélná hrana GN 2xU-profi l, podélná hrana GN T-profi l,podélná hrana AW čelní hrana SK čelní hrana VT čelní hrana SK čelní hrana VT čelní hrana SK čelní hrana VT podélná hrana GN / čelní hrana SK nebo VT desky nevyjímatelné / vyjímatelné podélná hrana AW / čelní hrana SK nebo VT desky vyjímatelné Rozměr rastru v mm 12 y 13 x 300 x x x ,5 x ,5 x ,5 x x x 2500 podhledová deska AMF 1 ks 1,85 1,67 1,33 1,78 1,60 1,28 1,25 1,00 hlavní profi l I-PH 24 / 35 / 50 / 75 / 100 / 125 / bm 0,56 0,50 0,40 0,56 0,50 0,40 0,50 0,40 příčný profi l PQT / Z (jednodílný) 3a bm 3,33 3,33 3,33 3,20 3,20 3,20 2,50 2,50 příčný profi l PQU dvojdílný (2xU-profi l) 3b bm 6,67 6,67 6,67 6,40 6,40 6,40 5,00 5,00 závěs např. Nonius/ rychlozávěs C-DOS, drát s očkem event. alternativa 4 ks 0,67 0,67 0,67 0,67 0,67 0,67 0,67 0,67 Okrajový L-profi l I-RWL 5 bm 0,60 0,60 0,60 0,60 0,60 0,60 0,60 0,60 Okrajové tlačné pero I-RF 9 ks 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25 Max. vzdálenost závěsů dle DIN m 0,83 0,75 0,60 0,83 0,75 0,60 0,75 0,60 Max. vzdálenost hlavních profi lů 12 mm Šířka podhledových desek 13 mm ,5 312,5 312, Prvky závislé na způsobu zavěšení a zvolené variantě systému: distanční profi l DI 7 ks 0,50 0,50 0,50 0,50 0,50 0,50 0,56 0,56 okrajové upevnění pro širokopatkový profi l PRB 14 ks 0,24 0,14 0,12 0,23 0,14 0,12 0,14 0,12 Závěs Nonius pro příčné zavětrování 10 ks 0,28 0,20 0,16 0,27 0,20 0,16 0,20 0,16 Spojka PHV pro I-PH 50 / 75 / 100 / 125 / ks 0,24 0,14 0,12 0,23 0,14 0,12 0,14 0,12 Je nutné bezpodmínečně dodržet dimenzování nosných profi lů uvedené v příslušné tabulce a volit závěsy hlavních profi lů s odpovídající nosností! Při zavěšování podhledu na závěsy Nonius je třeba použít pro každý závěs 2 ks pojistné závlačky Sti! Tabulka platí pro varianty I1-I3. SK: ostrá hrana, VT: polozapuštěná hrana, GN: hrana pro skrytou nerozebíratelnou konstrukci, AW: hrana pro skrytou rozebíratelnou konstrukci. Respektujte prosím technické informace na str Všechny dodávané formáty a další příslušenství najdete v ceníku! 42

43 SYSTÉM I - Paralelní rastrová konstrukce se širokopatkovými profily, varianta I3 Příslušenství a 3a 3b 7 3a I-ST-RWL 42 x 20 x 23 x 24 mm I-SRW 25 x 15 x 10 x 15 mm a 3b I-RWL 31 x 31 mm Stěnová konzola AMF 3a Provedení hrany 3a JS-28 Rohová krytka vnitřní pro SRW-15/B U varianty I 3 s hranou VT JS-24 Rohová krytka vnější pro SRW-15/B T-profi l, podélná hrana VT T-profi l, podélná hrana SK Výplňový dílek FUE - 15 / 24 čelní hrana SK čelní hrana VT čelní hrana SK podélná hrana SK nebo VT, čelní hrana SK nebo VT desky vyjímatelné Souprava protipožárního krytu pro vestavěná svítidla Montáž dle příslušného technického listu. Světla je nutno přivěsitsamostatně. Vestavěné svítidlo Krycí deska 19 mm Bočnice Výřezy pro nosnou konstrukci Bočnice přilepit na desky podhledu sádrovou hmotou napojení na zeď / výplňový dílek / protipožární kryt 43

44 SYSTÉM A SKRYTÁ KONSTRUKCE MOŽNO KOMBINOVAT S DEZÉNY Díky skryté konstrukci působí systém A decentním, klidným dojmem. Podle zvolené konstrukční varianty jsou podhledové desky vyjímatelné (mezistropní prostor je přístupný) nebo nevyjímatelné (přístup do mezistropního prostoru musí být řešen jiným způsobem). Schlicht Feinstratos Feinstratos micro perforovaný Star Feingelocht Mercure Saturn Feinfresko Fresko Vyobrazení viz str

45 45

46 SYSTÉM A Skrytá konstrukce, Varianta A1 Skrytá konstrukce, Varianta A Provedení hrany Provedení hrany T-profi l výška 38 mm Z-profi l výška 21/32/50 mm podhledová deska tloušťka 19 mm Distanční profi l T-profi l výška 38 mm podhledová deska tloušťka 19 mm Z-profi l, podélná hrana GN T-profi l, čelní hrana GN T-profi l, podélná hrana AW 2xL-profi l, čelní hrana GN hrana GN / GN desky nevyjímatelné hrana AW / GN desky vyjímatelné rozměr rastru v mm 8 Y 7 X 600 x x x ,5 x 1250 rozměr rastru v mm 8 Y 9 X 600 x x x ,5 x 1250 podhledová deska AMF 1 ks 2,78 2,56 2,78 2,56 nosný profi l PH bm 0,80 0,80 0,80 0,80 hlavní profi l A-PH bm 1,67 1,60 3,34 3,20 příčný T-profi l A-PQT 600 / ks 2,78 2, plochý příčný profi l A-PQF 300 / 312,5 ks - - 2,78 2,56 spojka pro PH ks 0,42 0,40 0,84 0,80 závěs A-S10 popř. alternativa 9 ks 0,67 0,67 0,67 0,67 drátěný třmínek A-UK TL 10 ks 1,38 1,34 2,78 2,67 okrajový L-profi l RWL 5 bm 0,60 0,60 0,60 0,60 okrajové tlačné pero RF 11 ks 0,60 0,60 0,60 0,60 max. vzdálenost nosných profi lů 12 m 1,20 1,20 1,20 1,20 max. vzdálenost závěsů 13 m 1,20 1,25 1,20 1,25 podhledová deska AMF 1 ks 2,78 2,56 2,78 2,56 hlavní profi l PH 375 / bm 1,67 1,60 3,34 3,20 příčný L-profi l A-PQL 600 / 625 popř. A-PQL 300 / 312,5 3 bm 3,34 3,20 1,67 1,60 distanční profi l A-DI 600 / 625 popř. 300 / 312,5 * 4 ks 1,39 1,28 1,39 1,28 závěs A-SoS, popř. SoH n. alternativa 5 ks 1,34 1,28 2,67 2,56 okrajový L-profi l RWL 6 bm 0,60 0,60 0,60 0,60 okrajové tlačné pero RF 7 ks 0,60 0,60 0,60 0,60 vzdálenost závěsů 10 závisí na 9 a konfi guraci konstrukce max. vzdálenost nosných profi lů 11 m 0,60 0,625 0,30 0,3125 *Distanční profi l se umisťuje nad každou 2. desku GN: hrana pro skrytou nerozebíratelnou konstrukci, AW: hrana pro skrytou rozebíratelnou konstrukci. Respektujte prosím technické informace na str Všechny dodávané formáty a další příslušenství najdete v ceníku! 46

47 SYSTÉM A - Skrytá konstrukce, Varianta A3 Příslušenství 9 3 A - DoS event. A - DoH A - S10 A - DoS event. A - DoH A - SHD A - SoS event. A - SoH A - SNA A - ANo A - A Nu A-SRW-15/B 25 x 15 x 8 x 15 mm A-RWL 24 x 24 mm Provedení hrany stupňovitý Z-profi l výška 57 mm podhledová deska tloušťka 19 mm Krycí deska 19 mm Stěnová konzola AMF Sada krytu pro vestavěná svítidla Rozměr rastru: 600 x 600 mm / 625 x 625 mm / 300 x 1200 mm / 312,5 x 1250 mm Tloušťka desky: 19 Výška bočnic: 100 mm Další formáty a výšky na vyžádání Bočnice Stupňovitý T-profi l, podélná hrana AW 2xL-profi l, příčná hrana GN Bočnice přilepit na desky podhledu sádrovou hmotou Výřezy pro nosnou konstrukci Vestavěné svítidlo hrana AW / GN desky vyjímatelné závěsy / napojení na zeď / protipožární kryt rozměr rastru v mm 11 Y 10 X 600 x x x ,5 x 1250 podhledová deska AMF 1 ks 2,78 2,56 2,78 2,56 nosný profi l PH bm 0,84 0,84 0,84 0,84 hlavní profi l A-ZP400 3 bm 1,67 1,60 3,34 3,20 příčný L-profi l A-PQL 600/625 popř. A-PQL 300/312,5 4 bm 3,34 3,20 1,67 1,60 spojka pro Z-profi l ZPV 5 ks 0,42 0,40 0,84 0,80 závěs S10 popř. alternativa 6 ks 0,67 0,67 0,67 0,67 drátěný třmínek A-UK TL 7 ks 2,78 2,67 5,56 5,34 okrajový L-profi l RWL 8 bm 0,60 0,60 0,60 0,60 okrajové tlačné pero RF 9 ks 0,60 0,60 0,60 0,60 max. vzdálenost nosných profi lů 12 m 1,20 1,20 1,20 1,20 max. vzdálenost závěsů 13 m 1,20 1,25 1,20 1,25 47

48 VŠEOBECNÉ TECHNICKÉ INFORMACE TEXTY SPECIFIKACE DODÁVKY A TECHNICKÉ PODKLADY URČENÍ POTŘEBY MATERIÁLŮ MONTÁŽNÍ PODMÍNKY Texty specifi kace dodávky podhledových systémů AMF si můžete objednat: na tel. (+420) , faxem na č. (+420) , em na amfcz@bon.cz, nebo si je stáhnout z internetových stránek Podrobnější informace k textům specifi kace dodávek Vám rádi sdělíme osobně v naší technické kanceláři nebo po telefonu. Technické poradenství, atesty a další podklady (technické listy, zkušební protokoly, vzorky atd.) poskytujeme na vyžádání. U všech systémů AMF, které vyžadují dokladování úředními dokumenty, doporučujeme konzultaci s našimi techniky! 48 Upozornění k výpočtu spotřeby materiálu u jednotlivých konstrukčních systémů: Hodnoty spotřeby materiálu uvedené v tabulkách jsou pouze orientační, počítané bez prořezu. Při výpočtu je nutno zohlednit odchylky dané odlišnostmi konkrétního objektu. Přídavné zatížení svítidly, izolačními vrstvami apod. musí být přeneseno zvláštní konstrukcí na nosnou konstrukci objektu. Typ nosných a okrajových profi lů, jejich výška a tloušťka materiálu se volí dle rozpětí, tloušťky a rozměru podhledových desek. Vyžádejte si naše technické listy! Podhledové desky se mohou instalovat do vyschlé místnosti, kde byly dokončeny veškeré mokré procesy (omítky, potěry, asfaltové nátěry), jsou osazeny a zaskleny výplně otvorů (okna, dveře) a funguje vytápění tak, aby byla zajištěna pracovní teplota v rozmezí C. Záruky jsou poskytovány dle našich VZP. MONTÁŽNÍ PODMÍNKY A TECHNICKÉ LISTY VÁM RÁDI BEZPLATNĚ POSKYTNEME NA VYŽÁDÁNÍ!

49 PRÁVNÍ UPOZORNĚNÍ Vzhledem k používané typografi cké technologii může v katalozích dojít k barevným a kvalitativním odchylkám oproti originálním produktům. Závazný výběr konkrétního výrobku proto doporučujeme provést podle fyzických vzorků jednotlivých produktů. Všechny údaje a technické informace v tomto katalogu a dalších publikacích, vztahujících se k podhledovým systémům AMF, vycházejí z výsledků zkoušek, které probíhaly v laboratorních podmínkách. Za rozhodnutí, zda jsou tyto údaje a informace relevantní pro konkrétní plánované použití, je odpovědný zákazník. Všechny uvedené údaje odpovídají aktuálnímu stavu techniky. Je nutno vždy respektovat všechny relevantní zkušební protokoly, montážní pokyny a odborná dobrozdání! Předpokládají výhradní použití systémových dílů a produktů dodávaných AMF, jejichž spolupůsobení bylo potvrzeno interními i externími zkouškami. Při použití nebo kombinování cizích produktů a systémových dílů proto odpadá jakákoliv záruka, neboť nejsou splněny podmínky úřední certifi - kace. Dále je nutno dbát na to, aby nebyly při montáži dohromady používány materiály z různých výrobních šarží (datum/číslo produkce). Technické změny bez předchozího upozornění vyhrazeny. Dodavatelské vztahy se řídí našimi všeobecnými prodejními, dodacími a platebními podmínkami. Tento katalog ztrácí platnost s novým vydáním!! Omyly a tiskové chyby vyhrazeny! 49

50 PROJEKTY AMF BELGIE SWR SÜDWESTFUNK, BADEN BADEN ADMINISTRATIVNÍ BUDOVA BELGACOM, BRUSEL Objekt Administrativní budova Belgacom, Brusel, Belgie Architekt Architektonická kancelář CRV / architekt Michel Jaspers Produkt AMF Systém C / Feinstratos micro perforovaný / VT-24 / 1200 x 560 mm Množství v m m 2 50

51 NĚMECKO NEZÁVISLÁ UNIVERZITA Rostlaube, BERLÍN Objekt Nezávislá univerzita Berlín, Rostlaube Architekt Sir Norman Foster + Partner, Londýn Produkt AMF Systém A / Feinstratos / AW / 850 x 850 mm Množství v m m 2 51

52 PROJEKTY AMF RAKOUSKO SWR SÜDWESTFUNK, BADEN BADEN STAR OFFICE, VÍDEŇ Objekt Star Office, administrativní a komunikační centrum Architekt Firma Durst, hlavní stavbyvedoucí Ing. Lenauer Produkt AMF Systém I se širokopatkovými profily / Star / 1780 x 312,5 mm Množství v m m 2 52

53 NĚMECKO PORTES DE LA DÉFENSE SWR SÜDWESTFUNK, BADEN BADEN Objekt Architekt Produkt AMF Administrativní a správní budova rozhlasu SWR Südwestfunk v Baden Badenu Sdružení architektů Jürgen Bertisch / Kühnl & Schmidt AMF-Metall bílý perforovaný / 625 x 2000 mm 53

54 AMF-PROJEKTE FRANCIE SWR SÜDWESTFUNK, BADEN BADEN PARC DU MILLÉNAIRE, PAŘÍŽ Objekt Parc du Millénaire, Paříž, Francie Architekt Arte Charpentier Produkt AMF Systém C / Feinstratos micro per. / SK / 675 x 675 x 19 mm Systém I / Thermacoustic / AW / SK / 1200 x 675 mm Množství v m m 2 54

55 ŠPANĚLSKO PORTES DE LA DÉFENSE CARREFOUR, MADRID Objekt Carrefour, Madrid, Španělsko Architekt Architekturstudio Typsa, Madrid Produkt AMF Systém I / Feinstratos micro per. / 1200 x 1200 x 30 mm Množství v m m 2 55
