1 SERVAL Katalogový list OBECNĚ SERVAL je individuální prostorový regulátor (IRC), který lze využít pro širokou škálu řídicích aplikací. Mohou pracovat samostatně nebo jako součást řídicího systému CentraLine. K regulátorům lze připojit širokou škálu pohonů. Systém vytápění může být buď vodní, nebo elektrický. Systém chlazení může být založen na principu dodávky chlazené vody nebo s kompresorem. Široké možnosti časování a vzájemného spřažení činí regulátor zvláště vhodný pro systém s elektrickým vytápěním a kompresorem. Popis Tabulka 1. Přehled modelů CLSE. 1L230 1L24 2L230 2L24 3L230 SERVAL 230 V X -- X X X napájení 24 V -- X Triak 230 V X -- X -- X napětí 24 V -- X -- X -- DO DI AI AO 1. relé (ventil. I) X X X X X 2. relé (ventil II) X X X X X 3. relé (ventil III) X X X X X 4. relé (el. ohřev) X X X X -- triak (otevřeno OUT1) X X X X X triak (zavřeno OUT1) X X X X -- triak (otevřeno OUT2) X X X X X triak (zavřeno OUT2) X X X X X LED X X X X X konfigurovatelné DI X X X X X Okenní kontakt X X X X X rychlost ventilátoru + obsazenost X X X X X teplotní snímač X X X X X nastavení žádané teploty Proměnné řízení rychlost ventilátoru nebo OUT1 nebo 0 10 V OUT2 X X X X X X X - HLAVNÍ VLASTNOSTI Přímé připojení termoelektrických, 3-bodových a proporcionálních pohonů NOTE: VC6983 generuje vysokonapěťové impulzy v koncových pozicích a proto nemůžou být použity s regulátorem SERVAL. Přímé připojení pro až třístupňové ventilátory Přímé připojení elektrických ohřívačů Podporuje (přes relé) vícestupňové ventilátory (až 3- stupňové) nebo (přes výstup 0 10 V) ventilátory s proměnnou rychlostí Podporuje (přes výstup 0 10 V) jeden proporcionální ventil (alternativa k ventilátorům s proměnou rychlostí) Výchozí parametry nakonfigurovány z výroby Široká škála podporovaných ventilů a pohonů Možnost vzájemného spřežení a časového zpoždění pro ochranu zařízení Využívá protokol Echelon LonTalk Nástěnné moduly pro manuální ovládání Tenký design vhodný pro úzké FCU jednotky Napájení 230 V nebo 24 V certifikát POPIS Regulátory SERVAL jsou určeny pro regulaci prostorové teploty v aplikacích s dvou- a čtyř- trubkovými klimatizačními jednotkami (FCU) s volitelnými elektrickými topnými spirálami a může regulovat 1-, 2- nebo 3-stupňový ventilátory nebo ventilátory s proměnnou rychlostí (viz Tabulka 1). Regulátor je výrobcem přednastaven a je po instalaci plně funkční. Za použití konfiguračního nástroje COACH může být regulátor konfigurován dle specifické aplikace projektu. Za použití inženýrského nástroje CARE, lze regulátory nakonfigurovat pomocí LNS plug-in. K regulátoru lze připojit širokou škálu nástěnných modulů, které mohou, dle typu, poskytovat následují funkce: žádaná teploty, rychlost ventilátoru a tlačítko obsazenosti. Všechny nástěnné moduly jsou vybaveny snímačem teploty, ačkoli lze použít i vzdálený snímač teploty C7068A. SEKVENCE Sekvence vytápění a chlazení lze zvolit tak, aby byly aktivní nebo neaktivní, přičemž existuje celkem 10 různých aplikací: Otopné těleso s ventilem pro vytápění Podlahové vytápění s ventilem pro vytápění Podlahové vytápění/chlazení s přepínacím ventilem Chladicí strop s chladicím ventilem Chladicí strop s přepínacím ventilem (vytápění/chlazení) Otopné těleso s ventilem pro vytápění, chladicí strop s chladicím ventilem FCU s ventilem pro vytápění + chlazení FCU s ventilem pro vytápění + chlazení + elektrický ohřev Copyright 2014 Honeywell GmbH All Rights Reserved EN0Z-0911GE51 R1014

2 LON GND DI1 SET LED FAN SENS GND CLCM wall modules DI2 triac 10A 3A 0.5 A III II I 24 V L N fan close open close open OUT1 OUT2 24 Vdc com com 2526 N L 24 V F2.5H SERVAL KATALOGOVÝ LIST FCU s přepínacím ventilem (vytápění/chlazení) FCU s přepínacím ventilem (vytápění/chlazení)+ relé pro elektrický ohřev PROVOZNÍ REŽIMY Regulátor má následující provozní režimy. SERVAL window contact COMMAND Režim "Obsazeno" Jsou to normální provozní podmínky pro obsazenou místnost nebo zónu. Regulátor lze přepnout do tohoto režimu síťovým povelem přes sběrnici, čidlem pro indikaci přítomnosti osob v místnosti nebo tlačítkem přítomnosti na nástěnném modulu dedikovaném pro tento regulátor. V režimu Obsazeno" je ventilátor řízen nastavením přepínače rychlostí ventilátoru na nástěnném modulu nebo regulačním algoritmem, je-li přepínač v poloze Auto. Režim chodu ventilátoru je nastaven tak, aby zůstával vypnut v pásmu Nulové Energie. Režim "Standby" Standby" režim šetří energii snížením požadavků na ohřev a chlazení v době, kdy prostor je dočasně neobsazen. Uvnitř pásma Nulové Energie je ventilátor vypnut. Režim "Neobsazeno" Tento režim se používá pro období dlouhé nepřítomnosti osob v prostoru, jako např. v noci nebo během víkendu. Otevření okna Je-li k regulátoru připojen okenní kontakt pro detekci otevření okna, regulátor automaticky vypne regulaci ohřevu a chlazení, dokud se okno opět nezavře. Protimrazová ochrana zůstává stále aktivní. Protimrazová ochrana Klesne-li teplota pod 8 C, regulátor uvede v činnost topný okruh jako ochranu před mrazem. Regulace kouře Pro regulaci kouře může být ventilátor zapnut nebo vypnut pomocí okenního kontaktu. Porucha ventilátoru Pokud je systém nakonfigurován s elektrickým ohřevem, spínač průtoku vzduchu je očekáván na DI 1. Regulátor vypne systém, jestliže není detekován chod ventilátoru v případě poruchy. Přepínání Regulátor může řídit 2-trubkovou FCU jednotku. Přepínací vstup pro tuto funkci je fyzicky připojen k regulátorům PANTHER, LION nebo TIGER. LonWorks network Obr. 1. Typická aplikace s FCU SPECIFIKACE Regulátor je vybaven dle následující tabulky Tabulka 2. Vstupy/výstupy, spotřeba 1. DI 1. AI 2. AI 1. DO 3. AI 2. DI 4. relé 1., 2. a 3. relé Triakové výstupy AO Tabulka 2. Vstupy/výstupy specifikace funkce/charakteristika Konfigurovatelné pro čtení z připojeného okenního kontaktu, snímače obsazení, apod.; vhodné pouze pro bezpotenciálový kontakt; max. napětí na otevřeném kontaktu = 5 Vdc žádané teplotě z napojeného nástěnného modulu prostorové teplotě ze snímače teploty nástěnného modulu Trvale nakonfigurován pro ovládání stavu LED na připojeném nástěnném modulu žádané rychlosti ventilátoru a "tlačítka obsazení" z napojeného nástěnného modulu Trvale nakonfigurován pro čtení stavu napojeného okenního kontaktu; povolení/zakázání čtení pomocí pravého DIP přepínače na regulátoru; vhodné pouze pro bezpotenciálové kontakty; max. napětí na otevřeném kontaktu = 5 Vdc Trvale nakonfigurováno pro ovládání jednotky elektrického ohřevu; spínací napětí = Vac; spínací proud = A Trvale nakonfigurovány pro ovládání 3- stupňového ventilátoru; spínací napětí = Vac; spínací proud = A (max. 3 A pro všechny tři relé dohromady!) Trvale nakonfigurovány pro ovládání výstupů OUT1/2; spínací napětí = 230 Vac (CLSE1L230, CLSE2L230 a CLSE3L230) nebo 24 Vac (CLSE1L24, CLSE2L24), max. spínací proud = 0.5 A; max. proudová špička (10 sek) = 1 A Maximální přípustná nepřetržitý proud pro všechny triakové výstupy dohromady: 1 A. cos > 0.8 Pouze CLSE2L230: Využívaný (v závislosti na konfiguraci) pro řízení ventilátoru s proměnnou rychlostí nebo proporcionálního ventilu. Pro řízení (svorka 12) proporcionálního ventilu, OUT1 (svorky ) musí být nakonfigurován na PWM a ventilátor nesmí být nakonfigurován variable speed fan. EN0Z-0911GE51 R1014 2

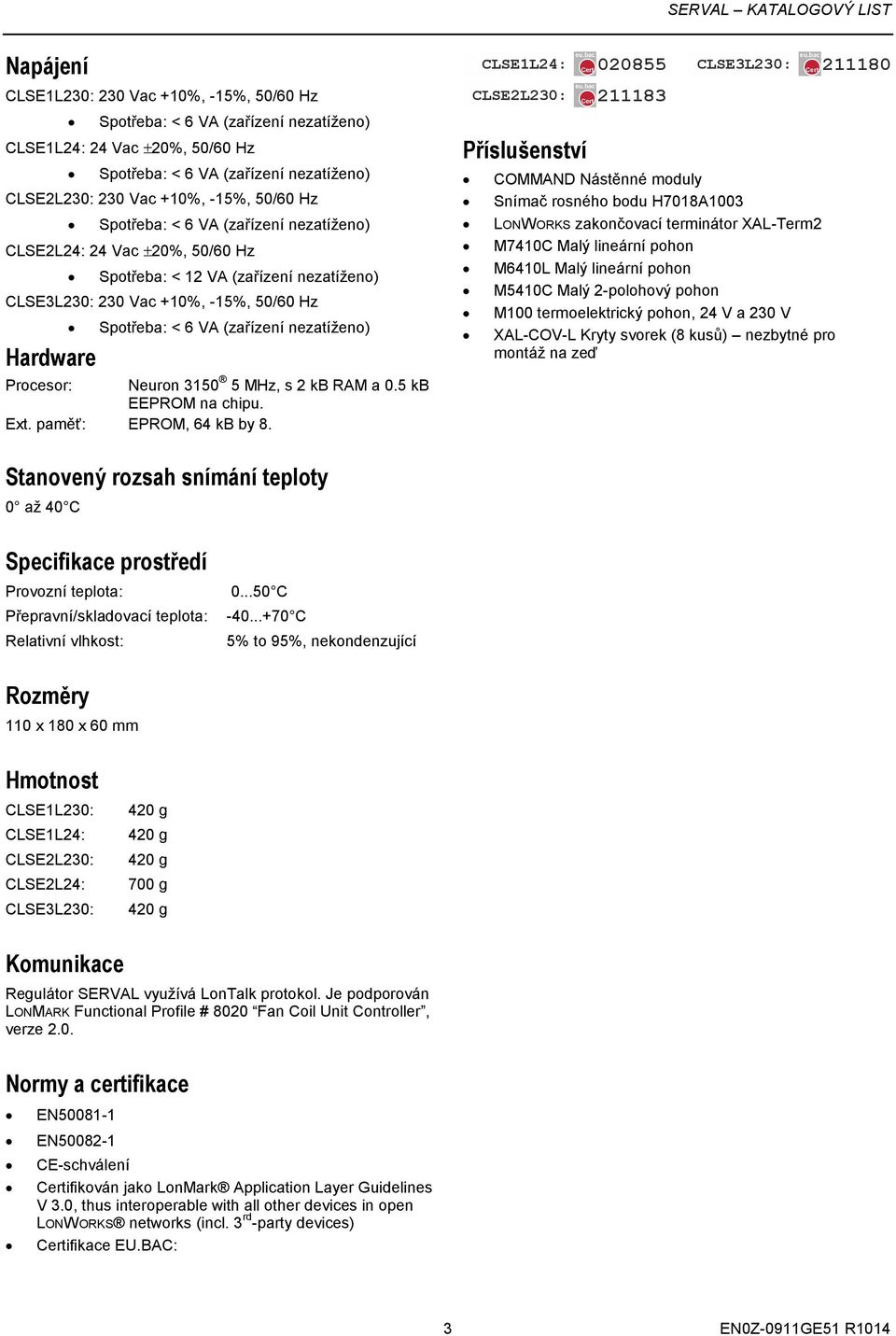

3 Napájení CLSE1L230: 230 Vac +10%, -15%, 50/60 Hz CLSE1L24: 24 Vac 20%, 50/60 Hz CLSE2L230: 230 Vac +10%, -15%, 50/60 Hz CLSE2L24: 24 Vac 20%, 50/60 Hz Spotřeba: < 12 VA (zařízení nezatíženo) CLSE3L230: 230 Vac +10%, -15%, 50/60 Hz Hardware Procesor: Neuron MHz, s 2 kb RAM a 0.5 kb EEPROM na chipu. Ext. paměť: EPROM, 64 kb by 8. CLSE1L24: CLSE2L230: Cert CLSE3L230: Cert Příslušenství Cert COMMAND Nástěnné moduly Snímač rosného bodu H7018A1003 LONWORKS zakončovací terminátor XAL-Term2 M7410C Malý lineární pohon M6410L Malý lineární pohon M5410C Malý 2-polohový pohon M100 termoelektrický pohon, 24 V a 230 V XAL-COV-L Kryty svorek (8 kusů) nezbytné pro montáž na zeď Stanovený rozsah snímání teploty 0 až 40 C Specifikace prostředí Provozní teplota: Přepravní/skladovací teplota: Relativní vlhkost: C C 5% to 95%, nekondenzující Rozměry 110 x 180 x 60 mm Hmotnost CLSE1L230: CLSE1L24: CLSE2L230: CLSE2L24: CLSE3L230: 700 g Komunikace Regulátor SERVAL využívá LonTalk protokol. Je podporován LONMARK Functional Profile # 8020 Fan Coil Unit Controller, verze 2.0. Normy a certifikace EN EN CE-schválení Certifikován jako LonMark Application Layer Guidelines V 3.0, thus interoperable with all other devices in open LONWORKS networks (incl. 3 rd -party devices) Certifikace EU.BAC: 3 EN0Z-0911GE51 R1014

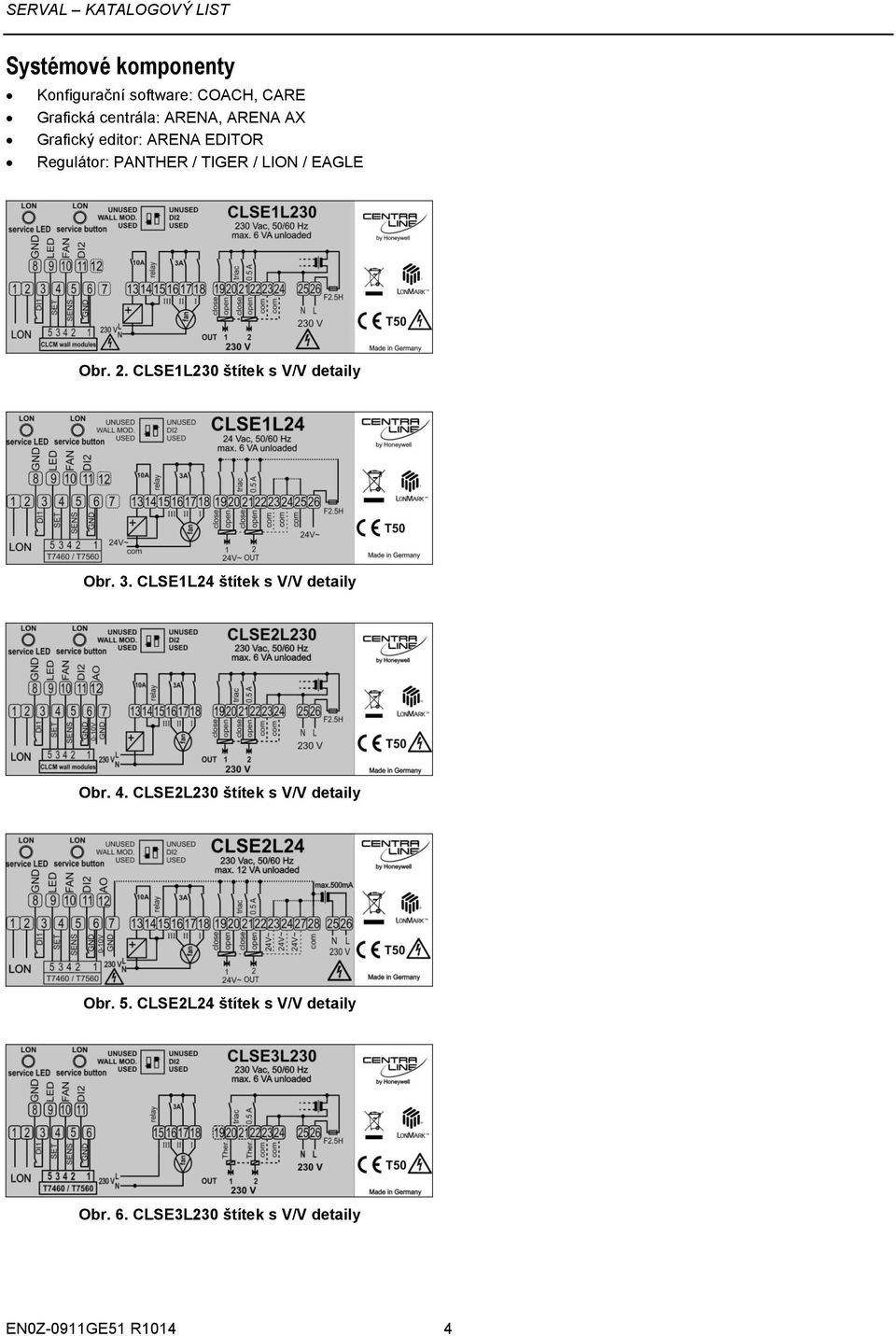

4 Systémové komponenty Konfigurační software: COACH, CARE Grafická centrála: ARENA, ARENA AX Grafický editor: ARENA EDITOR Regulátor: PANTHER / TIGER / LION / EAGLE Obr. 2. CLSE1L230 štítek s V/V detaily Obr. 3. CLSE1L24 štítek s V/V detaily Obr. 4. CLSE2L230 štítek s V/V detaily Obr. 5. CLSE2L24 štítek s V/V detaily Obr. 6. CLSE3L230 štítek s V/V detaily EN0Z-0911GE51 R1014 4
