1 Předmět plnění: Rekonstrukce kanalizace, kolektoru potrubního vedení pro chemické látky a objektu ČOV Způsob a rozsah plnění Podrobné technické zadání je součástí zadávací dokumentace, které je na vyžádání u pověřeného zaměstnance zadavatele uvedeného ve výzvě k podání nabídek. 1. Rekonstrukce stávající kanalizace DKO požadované práce Venkovní dešťové kanalizace v areálu Dalkia Kolín, a.s. Jedná se cca o 380 bm kanalizace dimenze od DN200 do DN800. Opravy kanalizace budou provedeny v rozsahu a způsobem, který je uveden v příloze č. 1 tohoto technického zadání. To znamená, že opravy se musí provádět technologiemi bez výkopových prací tak, aby nedošlo k omezení pohybu po areálu DKO. Kanalizace je v trvalém provozu a není možné její 100% odstavení. Do přílohy č.1 je nutné provést položkové nacenění jednotlivých oprav za konkrétní úseky kanalizace. Přílohou č. 2 zadání je protokol kamerové prohlídky, dle kterého jsou místa přesně zmapována. Po provedených opravách musí být provedena revizní kontrola všech oprav, zhotovena průvodní dokumentace a provedeno geodetické zaměření celého kanalizačního systému, a to jak plošné, tak výškové. Platí i v případě, že bude provedena oprava jen vybraných částí kanalizace. Vnitřní dešťová kanalizace NVH (Nové vodní hospodářství) Jedná se o rekonstrukci vnitřních svodů dešťové kanalizace NVH. Současný stav litinových svodu je neuspokojivý. Nové požadované řešení spočívá v kompletní rekonstrukci čtyř svodů v dimenzi DN 100. Z důvodu komplikovaného nahrazení stávajících tras a z důvodu potřeby zaústění kanalizace do jiné vodoteče musí být nová požadovaná kanalizace řešena jiným způsobem vedení kanalizace jinou trasou a jinou dimenzí potrubí. Požadované řešení: Pro splnění požadavků na celkovou hltnost hlavního svodu NVH je zapotřebí provést nové napojení na hlavní dešťovou kanalizaci DN800 v současné době toto napojení již existuje DN200, avšak není v požadované dimenzi. Do této vpusti je v současné době zavedena pouze polovina požadovaných svodů + část technologie. Pro nové napojení musí být proto proveden výkop v délce cca 4 bm. strana č.1 / 6

2 Nový hlavní svod DN300 bude veden v rohu budovy pod střechu NVH (vnitřkem budovy). Ve spodní části hlavního svodu požadujeme umístit čistící kus. (sklepní prostor NVH) V horní části bude hlavní svod napojen na sběrnici, viz. níže. Pod stropem v celé délce budovy NVH (cca 30m) bude instalované sběrné potrubí, do kterého budou zaústěny všechny (4 ks) svody DN100. Dimenze sběrnice bude odstupňovaná dle směru toku. V úrovni druhého nadzemního podlaží budovy bude dále do hlavního svodu DN300 zaústěna odbočka DN100 - odpadní vody z technologie (záchytná vany ve druhém podlaží). Celé potrubí požadujeme z materiálu pro odpadní kanalizační vedení KG. Uložení a uchycení kanalizace bude součástí dodávky. Součástí díla bude dále i demontáž původních litinových svodů (výjma cca 4m, které budou zachovány v provozu pro odpad umyvadla a oplachovou sprchu). Nové prostupy podlažími budou stavebně začištěny. Práce budou prováděny za trvalého provozu NVH. Montážní, stavební i lešenářské práce musí být proto prováděny se zvýšenou opatrností. Jímka záchytná studna uzávěr výstupní kanalizace Popis objektu: Stávající kontrolní jímka vypouštěných technologických a dešťových vod je v dolní části kruhová a v horní části šestiúhelníková podzemní stavba. Do prostoru jímky je přiváděná voda kanalizační betonovou troubou DN800, odvod je odborně odhadnut na čtvercový průřez 600x600mm se spodní hranou u dna jímky. Detailní projektová dokumentace k této stavbě není dostupná. Objekt je v dobrém stavu, dodatečně zde bylo instalováno měřící zařízení množství vod (měřící žlab). Toto zařízení musí zůstat po stavebních úpravách funkční. Kapacity, obestavěné prostory: Stávající vodní objem jímky je cca 37 m 3. Tento celkový objem stavebního objektu se nemění. Stávající objem odpadní vody v jímce je závislý na hladině ve vodoteči a pohybuje se od 3,5m3 do 4,0m3. Současný stav hladiny v jímce je ode dna cca mm. Požadované technické a konstrukční řešení: Uzávěr výstupní kanalizace - základní úpravou jímky je instalace uzávěru na výstupní vodoteč z jímky, směr Labe. Uzávěr musí v budoucnu splňovat požadavek na rychlé uzavření kanalizace (v řádu sekund, požadujeme max. do 120s čas uvést v nabídce), 100% bezpečné uzavření kanalizace podniku v případě neočekávané havárie úniku nebezpečné ropné látky, či zvýšení ph. (uzavření uzávěru při dosažení ph10) Součástí dodávky proto musí být i instalace čidla pro indikaci ropných látek. Uzávěr požadujeme s elektrickým pohonem a s možností ovládání ve dvou režimech: strana č.2 / 6

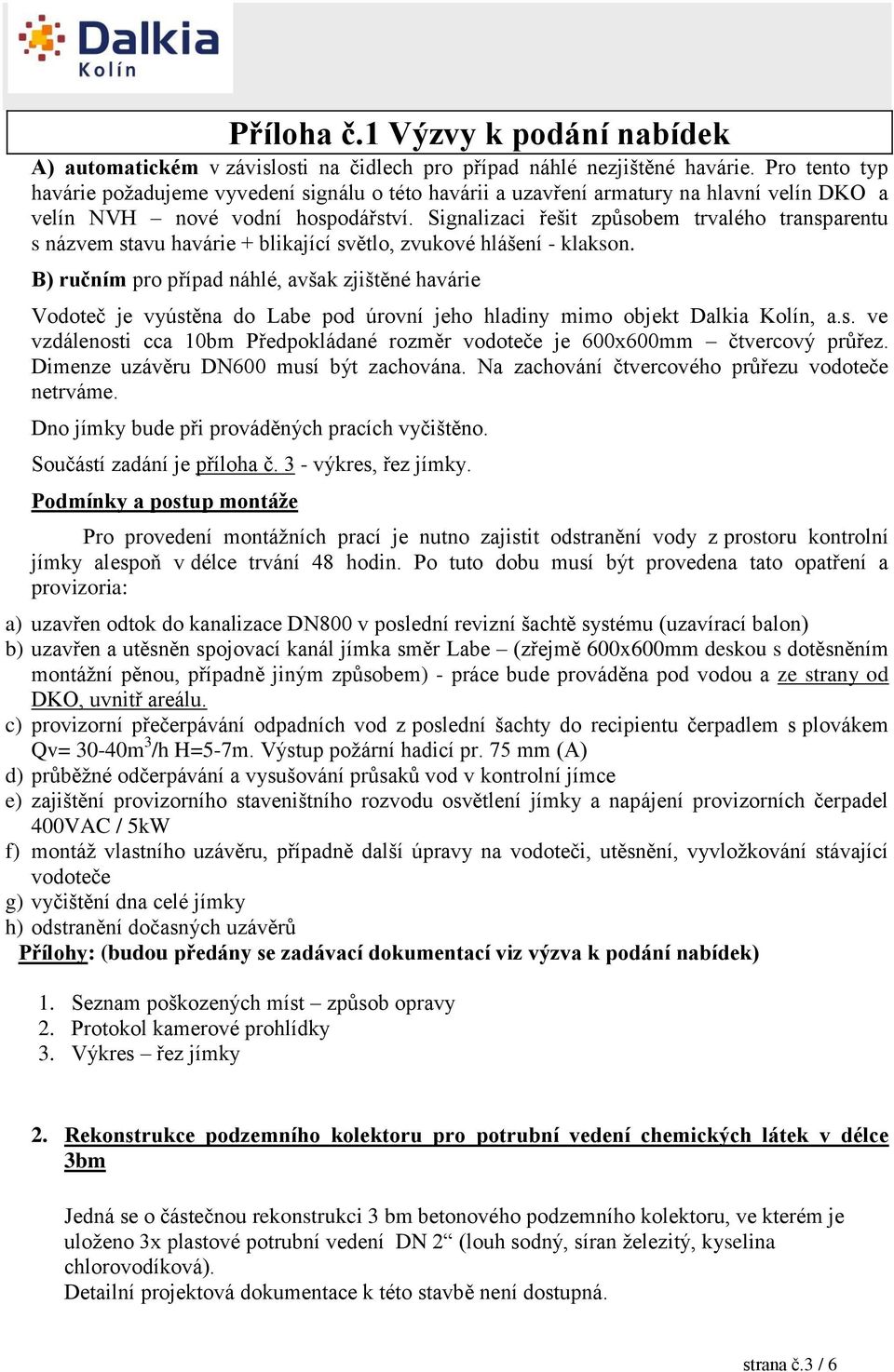

3 A) automatickém v závislosti na čidlech pro případ náhlé nezjištěné havárie. Pro tento typ havárie požadujeme vyvedení signálu o této havárii a uzavření armatury na hlavní velín DKO a velín NVH nové vodní hospodářství. Signalizaci řešit způsobem trvalého transparentu s názvem stavu havárie + blikající světlo, zvukové hlášení - klakson. B) ručním pro případ náhlé, avšak zjištěné havárie Vodoteč je vyústěna do Labe pod úrovní jeho hladiny mimo objekt Dalkia Kolín, a.s. ve vzdálenosti cca 10bm Předpokládané rozměr vodoteče je 600x600mm čtvercový průřez. Dimenze uzávěru DN600 musí být zachována. Na zachování čtvercového průřezu vodoteče netrváme. Dno jímky bude při prováděných pracích vyčištěno. Součástí zadání je příloha č. 3 - výkres, řez jímky. Podmínky a postup montáže Pro provedení montážních prací je nutno zajistit odstranění vody z prostoru kontrolní jímky alespoň v délce trvání 48 hodin. Po tuto dobu musí být provedena tato opatření a provizoria: a) uzavřen odtok do kanalizace DN800 v poslední revizní šachtě systému (uzavírací balon) b) uzavřen a utěsněn spojovací kanál jímka směr Labe (zřejmě 600x600mm deskou s dotěsněním montážní pěnou, případně jiným způsobem) - práce bude prováděna pod vodou a ze strany od DKO, uvnitř areálu. c) provizorní přečerpávání odpadních vod z poslední šachty do recipientu čerpadlem s plovákem Qv= 30-40m 3 /h H=5-7m. Výstup požární hadicí pr. 75 mm (A) d) průběžné odčerpávání a vysušování průsaků vod v kontrolní jímce e) zajištění provizorního staveništního rozvodu osvětlení jímky a napájení provizorních čerpadel 400VAC / 5kW f) montáž vlastního uzávěru, případně další úpravy na vodoteči, utěsnění, vyvložkování stávající vodoteče g) vyčištění dna celé jímky h) odstranění dočasných uzávěrů Přílohy: (budou předány se zadávací dokumentací viz výzva k podání nabídek) 1. Seznam poškozených míst způsob opravy 2. Protokol kamerové prohlídky 3. Výkres řez jímky 2. Rekonstrukce podzemního kolektoru pro potrubní vedení chemických látek v délce 3bm Jedná se o částečnou rekonstrukci 3 bm betonového podzemního kolektoru, ve kterém je uloženo 3x plastové potrubní vedení DN 2 (louh sodný, síran železitý, kyselina chlorovodíková). Detailní projektová dokumentace k této stavbě není dostupná. strana č.3 / 6

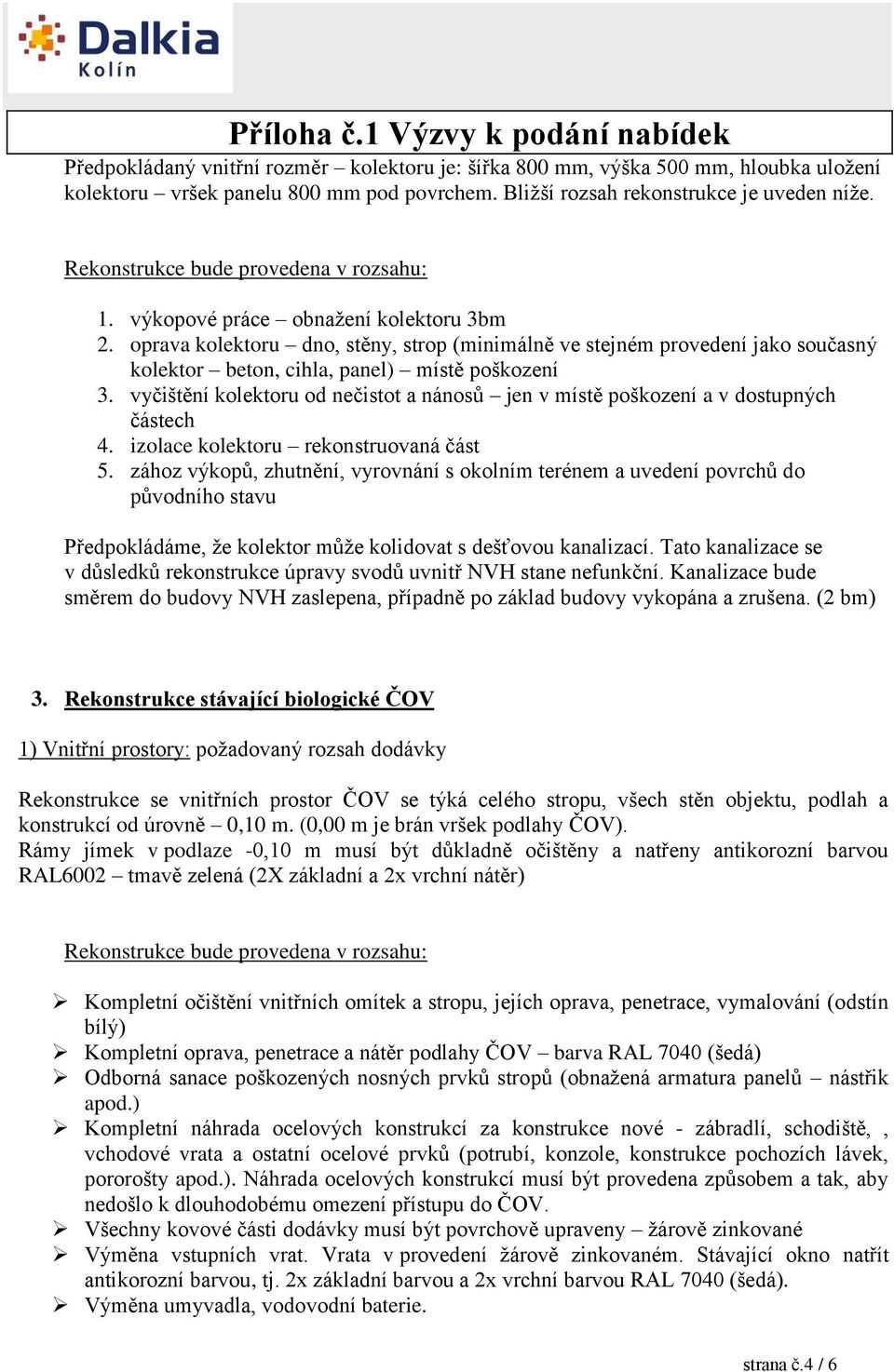

4 Předpokládaný vnitřní rozměr kolektoru je: šířka 800 mm, výška 500 mm, hloubka uložení kolektoru vršek panelu 800 mm pod povrchem. Bližší rozsah rekonstrukce je uveden níže. Rekonstrukce bude provedena v rozsahu: 1. výkopové práce obnažení kolektoru 3bm 2. oprava kolektoru dno, stěny, strop (minimálně ve stejném provedení jako současný kolektor beton, cihla, panel) místě poškození 3. vyčištění kolektoru od nečistot a nánosů jen v místě poškození a v dostupných částech 4. izolace kolektoru rekonstruovaná část 5. zához výkopů, zhutnění, vyrovnání s okolním terénem a uvedení povrchů do původního stavu Předpokládáme, že kolektor může kolidovat s dešťovou kanalizací. Tato kanalizace se v důsledků rekonstrukce úpravy svodů uvnitř NVH stane nefunkční. Kanalizace bude směrem do budovy NVH zaslepena, případně po základ budovy vykopána a zrušena. (2 bm) 3. Rekonstrukce stávající biologické ČOV 1) Vnitřní prostory: požadovaný rozsah dodávky Rekonstrukce se vnitřních prostor ČOV se týká celého stropu, všech stěn objektu, podlah a konstrukcí od úrovně 0,10 m. (0,00 m je brán vršek podlahy ČOV). Rámy jímek v podlaze -0,10 m musí být důkladně očištěny a natřeny antikorozní barvou RAL6002 tmavě zelená (2X základní a 2x vrchní nátěr) Rekonstrukce bude provedena v rozsahu: Kompletní očištění vnitřních omítek a stropu, jejích oprava, penetrace, vymalování (odstín bílý) Kompletní oprava, penetrace a nátěr podlahy ČOV barva RAL 7040 (šedá) Odborná sanace poškozených nosných prvků stropů (obnažená armatura panelů nástřik apod.) Kompletní náhrada ocelových konstrukcí za konstrukce nové - zábradlí, schodiště,, vchodové vrata a ostatní ocelové prvků (potrubí, konzole, konstrukce pochozích lávek, pororošty apod.). Náhrada ocelových konstrukcí musí být provedena způsobem a tak, aby nedošlo k dlouhodobému omezení přístupu do ČOV. Všechny kovové části dodávky musí být povrchově upraveny žárově zinkované Výměna vstupních vrat. Vrata v provedení žárově zinkovaném. Stávající okno natřít antikorozní barvou, tj. 2x základní barvou a 2x vrchní barvou RAL 7040 (šedá). Výměna umyvadla, vodovodní baterie. strana č.4 / 6

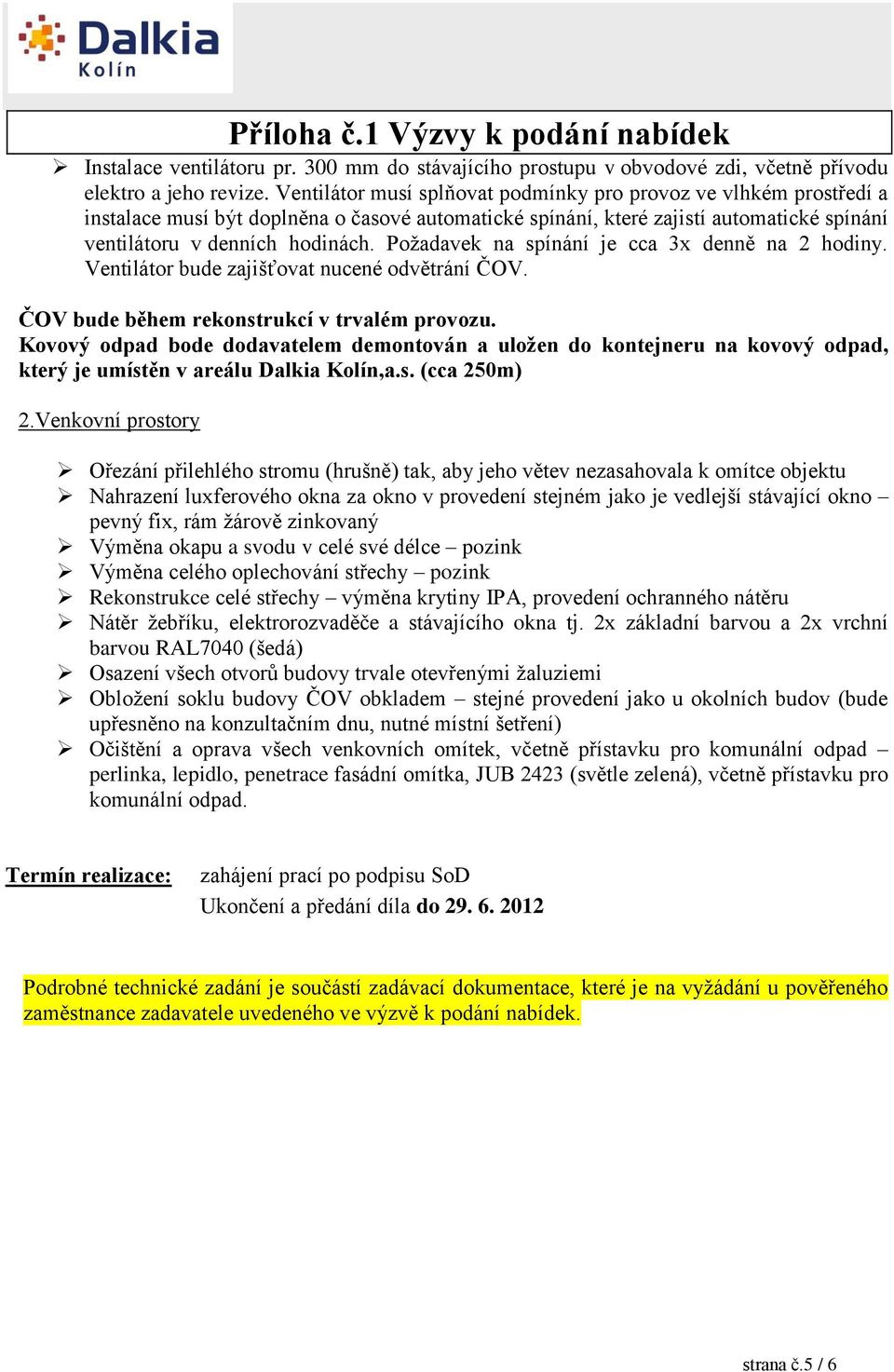

5 Instalace ventilátoru pr. 300 mm do stávajícího prostupu v obvodové zdi, včetně přívodu elektro a jeho revize. Ventilátor musí splňovat podmínky pro provoz ve vlhkém prostředí a instalace musí být doplněna o časové automatické spínání, které zajistí automatické spínání ventilátoru v denních hodinách. Požadavek na spínání je cca 3x denně na 2 hodiny. Ventilátor bude zajišťovat nucené odvětrání ČOV. ČOV bude během rekonstrukcí v trvalém provozu. Kovový odpad bode dodavatelem demontován a uložen do kontejneru na kovový odpad, který je umístěn v areálu Dalkia Kolín,a.s. (cca 250m) 2.Venkovní prostory Ořezání přilehlého stromu (hrušně) tak, aby jeho větev nezasahovala k omítce objektu Nahrazení luxferového okna za okno v provedení stejném jako je vedlejší stávající okno pevný fix, rám žárově zinkovaný Výměna okapu a svodu v celé své délce pozink Výměna celého oplechování střechy pozink Rekonstrukce celé střechy výměna krytiny IPA, provedení ochranného nátěru Nátěr žebříku, elektrorozvaděče a stávajícího okna tj. 2x základní barvou a 2x vrchní barvou RAL7040 (šedá) Osazení všech otvorů budovy trvale otevřenými žaluziemi Obložení soklu budovy ČOV obkladem stejné provedení jako u okolních budov (bude upřesněno na konzultačním dnu, nutné místní šetření) Očištění a oprava všech venkovních omítek, včetně přístavku pro komunální odpad perlinka, lepidlo, penetrace fasádní omítka, JUB 2423 (světle zelená), včetně přístavku pro komunální odpad. Termín realizace: zahájení prací po podpisu SoD Ukončení a předání díla do Podrobné technické zadání je součástí zadávací dokumentace, které je na vyžádání u pověřeného zaměstnance zadavatele uvedeného ve výzvě k podání nabídek. strana č.5 / 6

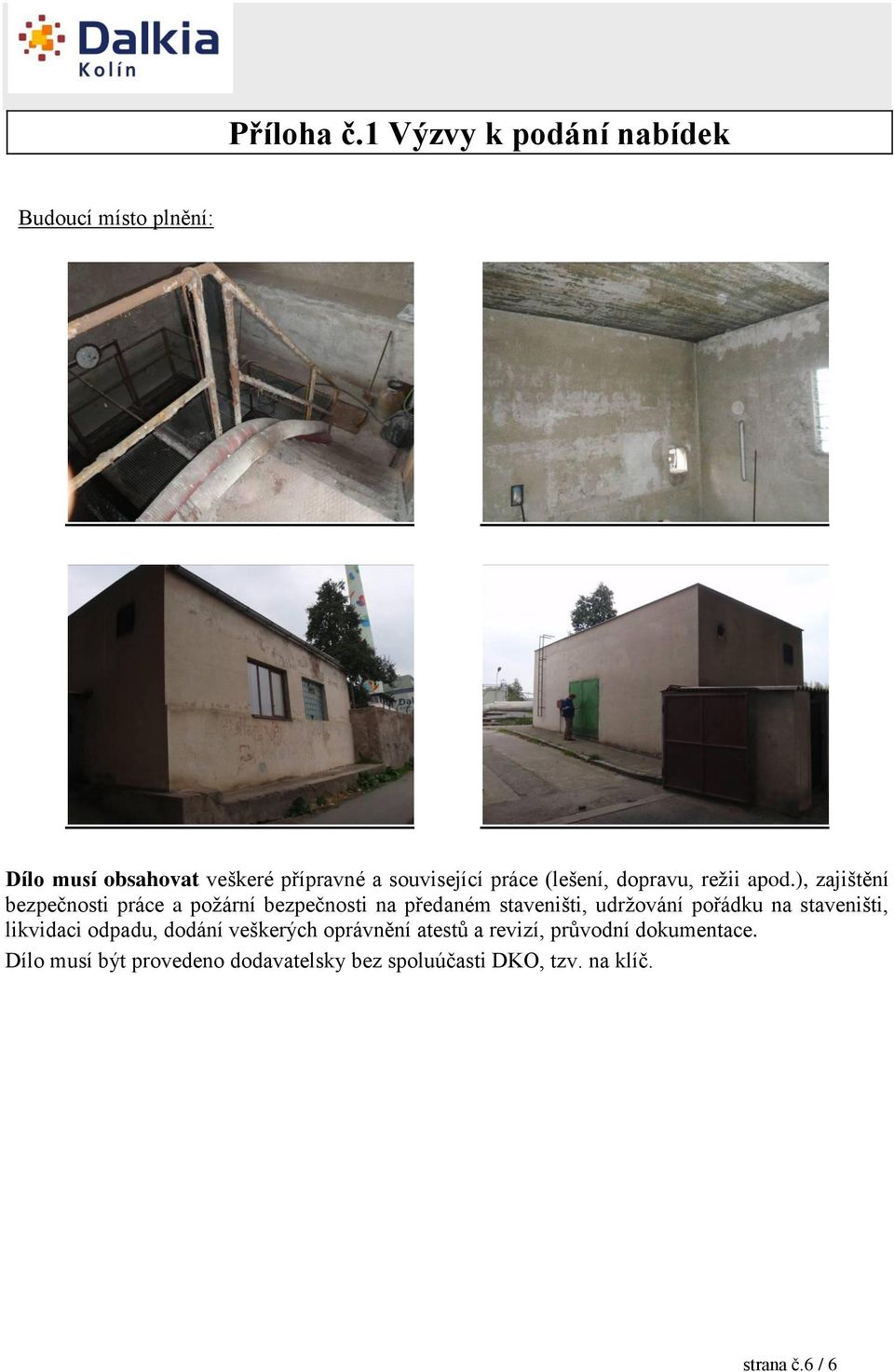

6 Budoucí místo plnění: Dílo musí obsahovat veškeré přípravné a související práce (lešení, dopravu, režii apod.), zajištění bezpečnosti práce a požární bezpečnosti na předaném staveništi, udržování pořádku na staveništi, likvidaci odpadu, dodání veškerých oprávnění atestů a revizí, průvodní dokumentace. Dílo musí být provedeno dodavatelsky bez spoluúčasti DKO, tzv. na klíč. strana č.6 / 6
