NÁVOD K OBSLUZE DIGITÁLNÍ VISKOZIMETR SÉRIE 802/807

Transkript

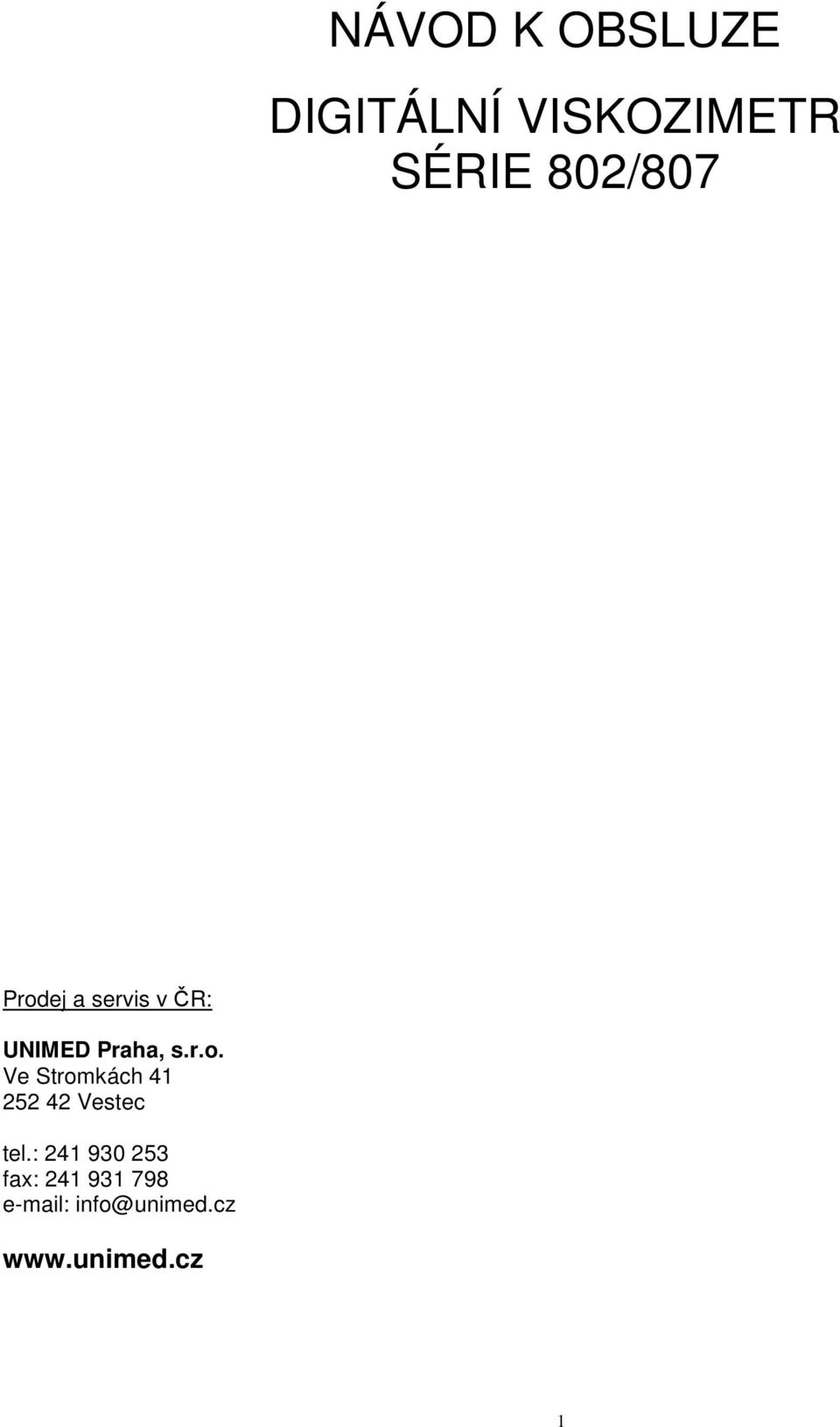

1 NÁVOD K OBSLUZE DIGITÁLNÍ VISKOZIMETR SÉRIE 802/807 Prodej a servis v ČR: UNIMED Praha, s.r.o. Ve Stromkách Vestec tel.: fax: info@unimed.cz 1

2 Digitální viskozimetry jsou vybaveny krokově řízeným motorem, s ovládáním 16-bitovým mikroprocesorem a podsvíceným LCD displejem. Viskozimetr je stabilní a přesný přístroj, velmi snadný na ovládání. Na displeji je zobrazena viskozita, rychlost otáčení, číslo rotoru a maximální viskozita měřená zvoleným rotorem. Hlavní ovládací panel a řídící deska jsou vyrobeny dle Surface Mount Technology (SMT). Viskozimetr je vybaven portem RS232, možnosti tisku nastavitelné uživatelem. Viskozimetry řady 800 jsou rotační viskozimetry, které měří odpor testované látky vůči pohybu vřetena. Jsou široce používány na měření viskozity různých kapalin jako jsou maziva, barvy, potraviny, při výrobě papíru, kosmetiky, v chemickém průmyslu a ve farmacii. 2

3 3

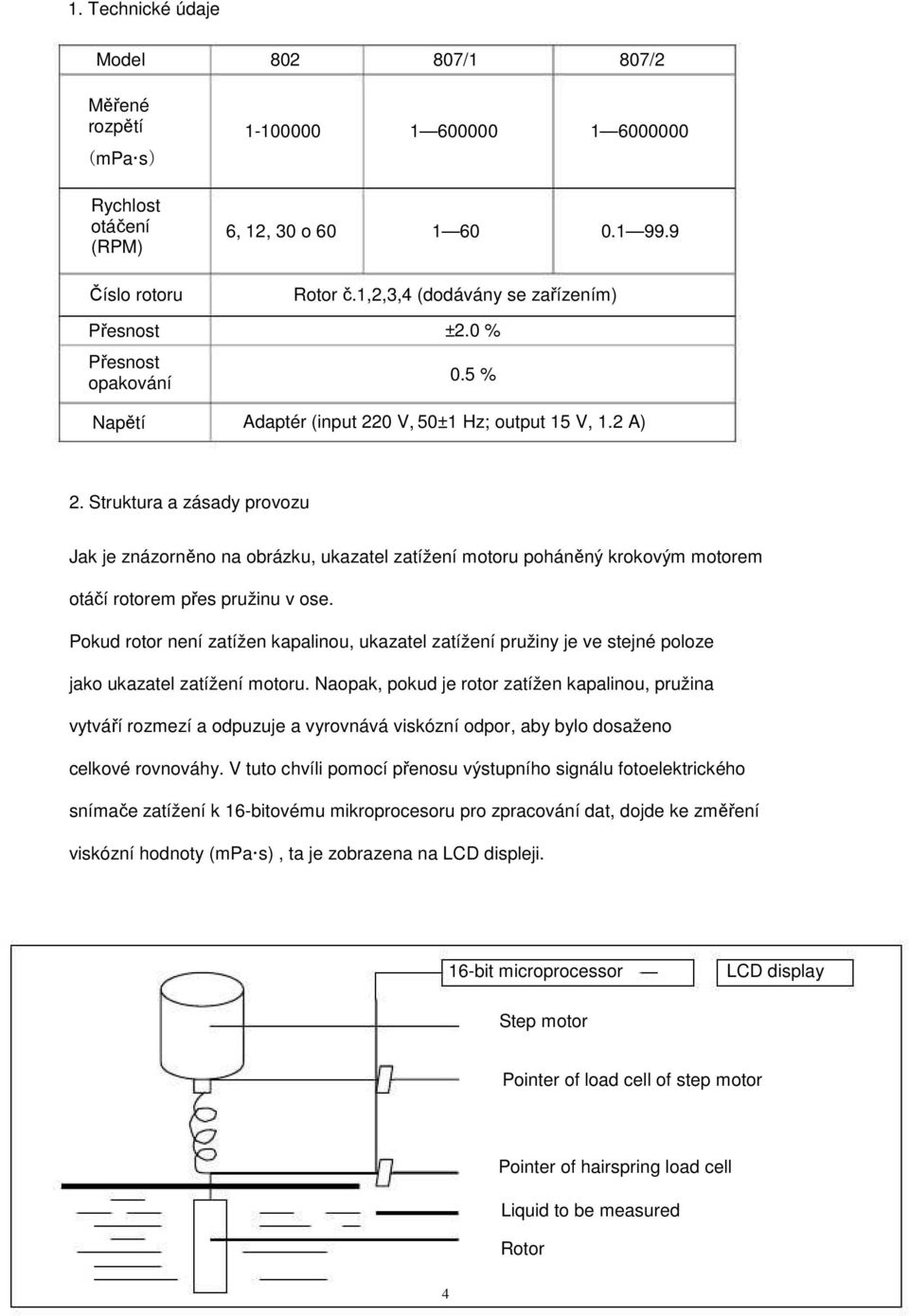

4 1. Technické údaje Model /1 807/2 Měřené rozpětí (mpa s) Rychlost otáčení (RPM) Číslo rotoru Přesnost Přesnost opakování Napětí 6, 12, 30 o Rotor č.1,2,3,4 (dodávány se zařízením) ±2.0 % 0.5 % Adaptér (input 220 V, 50±1 Hz; output 15 V, 1.2 A) 2. Struktura a zásady provozu Jak je znázorněno na obrázku, ukazatel zatížení motoru poháněný krokovým motorem otáčí rotorem přes pružinu v ose. Pokud rotor není zatížen kapalinou, ukazatel zatížení pružiny je ve stejné poloze jako ukazatel zatížení motoru. Naopak, pokud je rotor zatížen kapalinou, pružina vytváří rozmezí a odpuzuje a vyrovnává viskózní odpor, aby bylo dosaženo celkové rovnováhy. V tuto chvíli pomocí přenosu výstupního signálu fotoelektrického snímače zatížení k 16-bitovému mikroprocesoru pro zpracování dat, dojde ke změření viskózní hodnoty (mpa s), ta je zobrazena na LCD displeji. 16-bit microprocessor LCD display Step motor Pointer of load cell of step motor Pointer of hairspring load cell Liquid to be measured Rotor 4

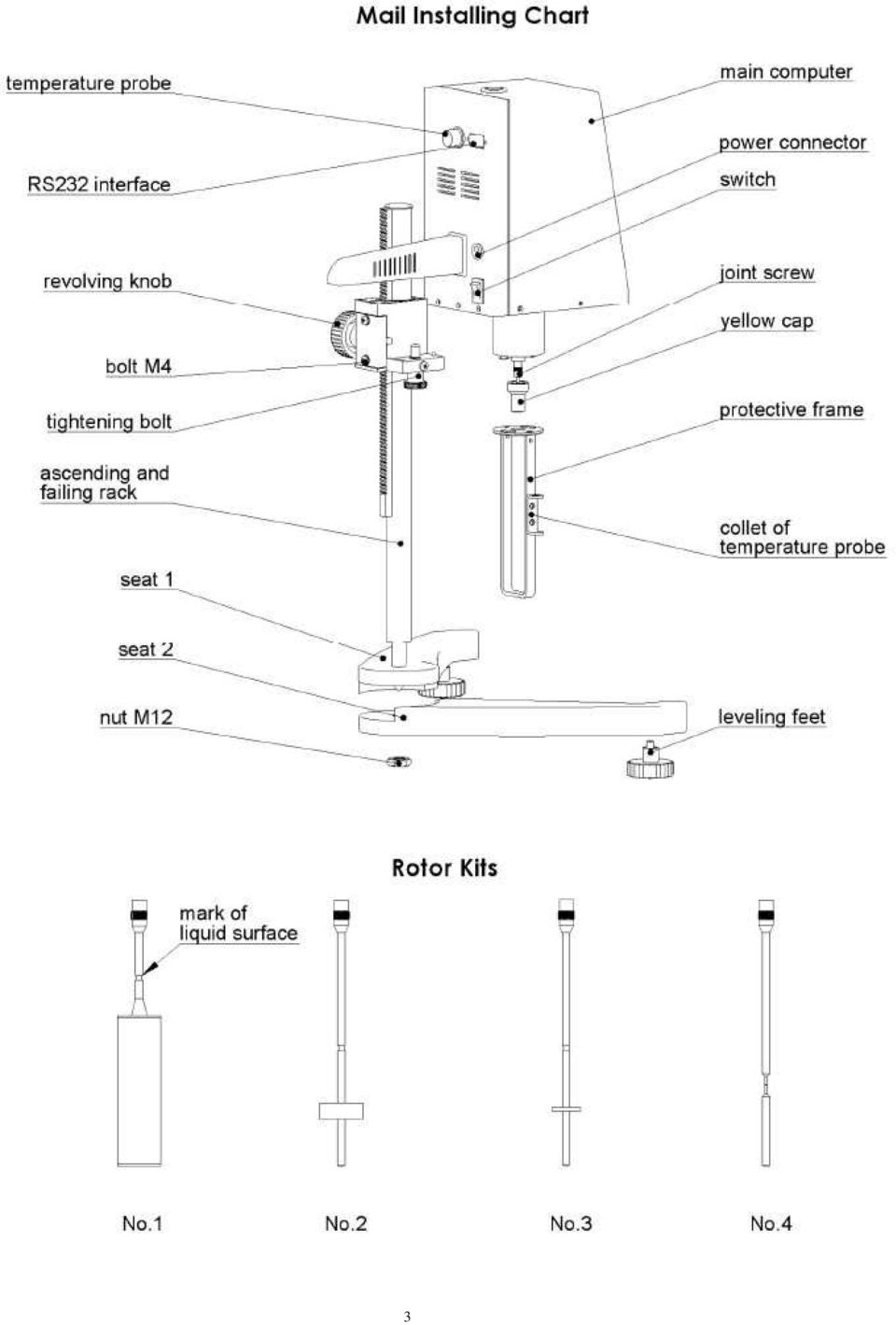

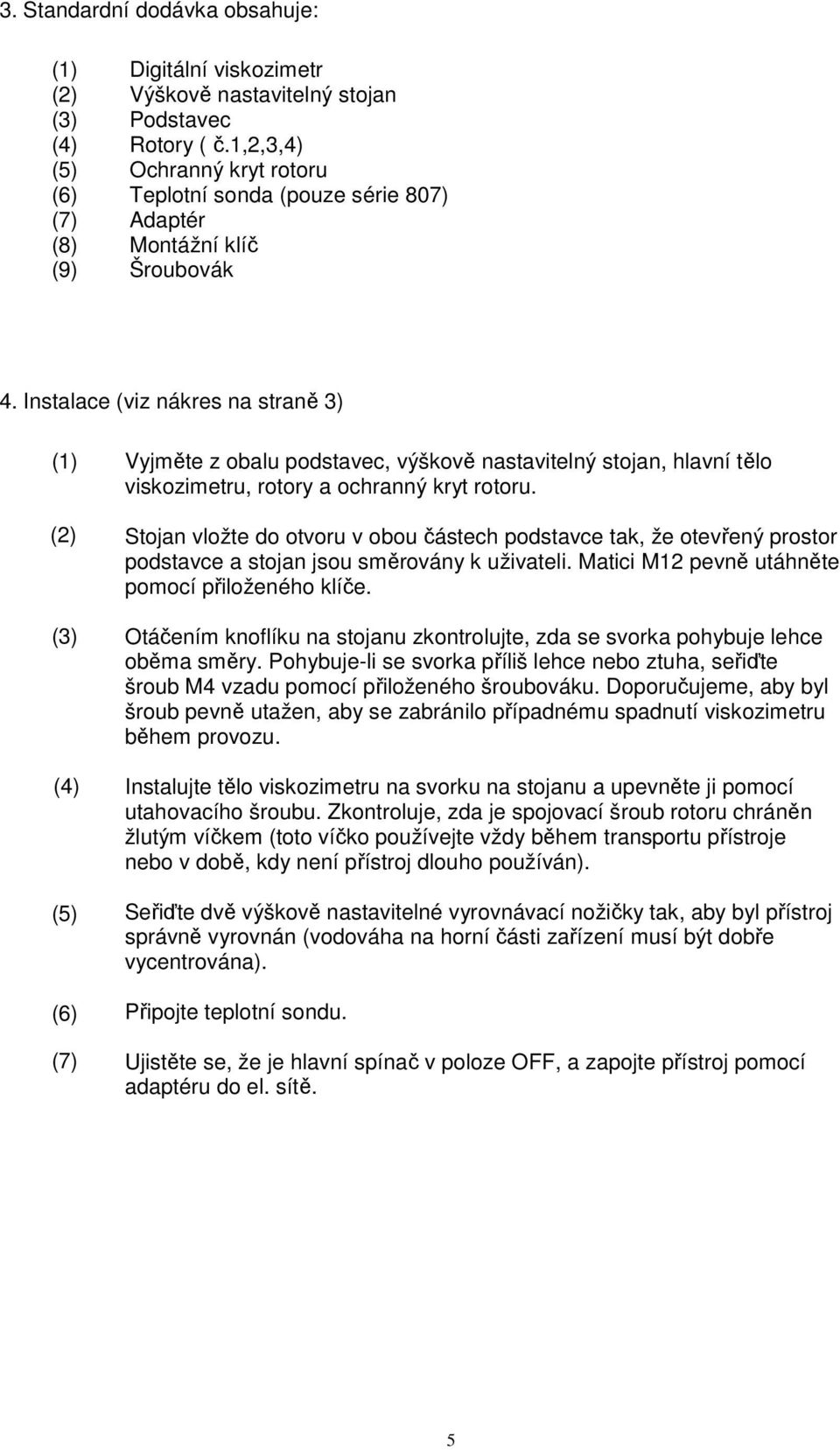

5 3. Standardní dodávka obsahuje: (1) (2) (3) (4) (5) (6) (7) (8) (9) Digitální viskozimetr Výškově nastavitelný stojan Podstavec Rotory ( č.1,2,3,4) Ochranný kryt rotoru Teplotní sonda (pouze série 807) Adaptér Montážní klíč Šroubovák 4. Instalace (viz nákres na straně 3) (1) (2) (3) (4) (5) (6) (7) Vyjměte z obalu podstavec, výškově nastavitelný stojan, hlavní tělo viskozimetru, rotory a ochranný kryt rotoru. Stojan vložte do otvoru v obou částech podstavce tak, že otevřený prostor podstavce a stojan jsou směrovány k uživateli. Matici M12 pevně utáhněte pomocí přiloženého klíče. Otáčením knoflíku na stojanu zkontrolujte, zda se svorka pohybuje lehce oběma směry. Pohybuje-li se svorka příliš lehce nebo ztuha, seřiďte šroub M4 vzadu pomocí přiloženého šroubováku. Doporučujeme, aby byl šroub pevně utažen, aby se zabránilo případnému spadnutí viskozimetru během provozu. Instalujte tělo viskozimetru na svorku na stojanu a upevněte ji pomocí utahovacího šroubu. Zkontroluje, zda je spojovací šroub rotoru chráněn žlutým víčkem (toto víčko používejte vždy během transportu přístroje nebo v době, kdy není přístroj dlouho používán). Seřiďte dvě výškově nastavitelné vyrovnávací nožičky tak, aby byl přístroj správně vyrovnán (vodováha na horní části zařízení musí být dobře vycentrována). Připojte teplotní sondu. Ujistěte se, že je hlavní spínač v poloze OFF, a zapojte přístroj pomocí adaptéru do el. sítě. 5

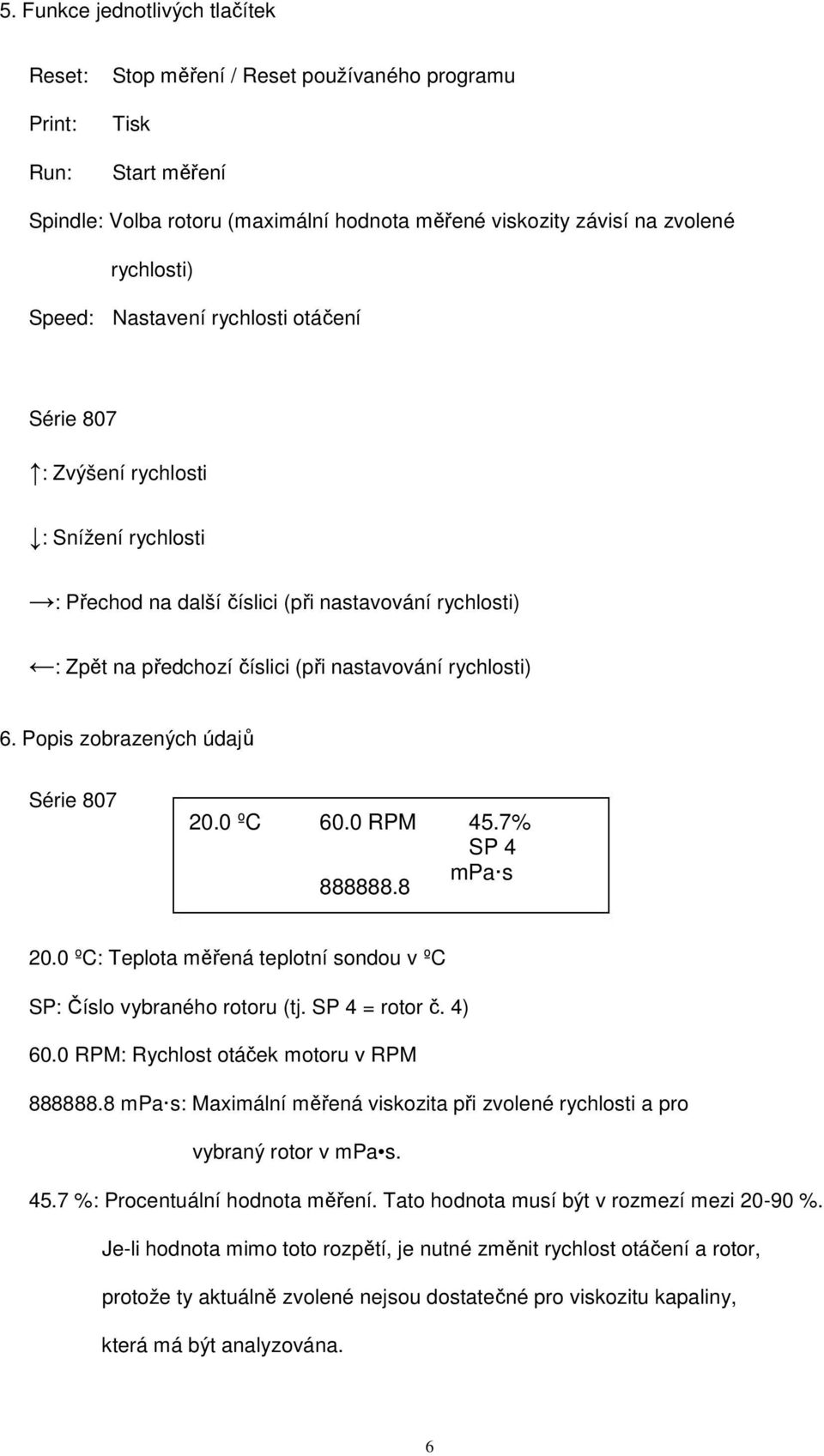

6 5. Funkce jednotlivých tlačítek Reset: Print: Run: Stop měření / Reset používaného programu Tisk Start měření Spindle: Volba rotoru (maximální hodnota měřené viskozity závisí na zvolené rychlosti) Speed: Nastavení rychlosti otáčení Série 807 : Zvýšení rychlosti : Snížení rychlosti : Přechod na další číslici (při nastavování rychlosti) : Zpět na předchozí číslici (při nastavování rychlosti) 6. Popis zobrazených údajů Série ºC 60.0 RPM % SP 4 mpa s 20.0 ºC: Teplota měřená teplotní sondou v ºC SP: Číslo vybraného rotoru (tj. SP 4 = rotor č. 4) 60.0 RPM: Rychlost otáček motoru v RPM mpa s: Maximální měřená viskozita při zvolené rychlosti a pro vybraný rotor v mpa s %: Procentuální hodnota měření. Tato hodnota musí být v rozmezí mezi %. Je-li hodnota mimo toto rozpětí, je nutné změnit rychlost otáčení a rotor, protože ty aktuálně zvolené nejsou dostatečné pro viskozitu kapaliny, která má být analyzována. 6

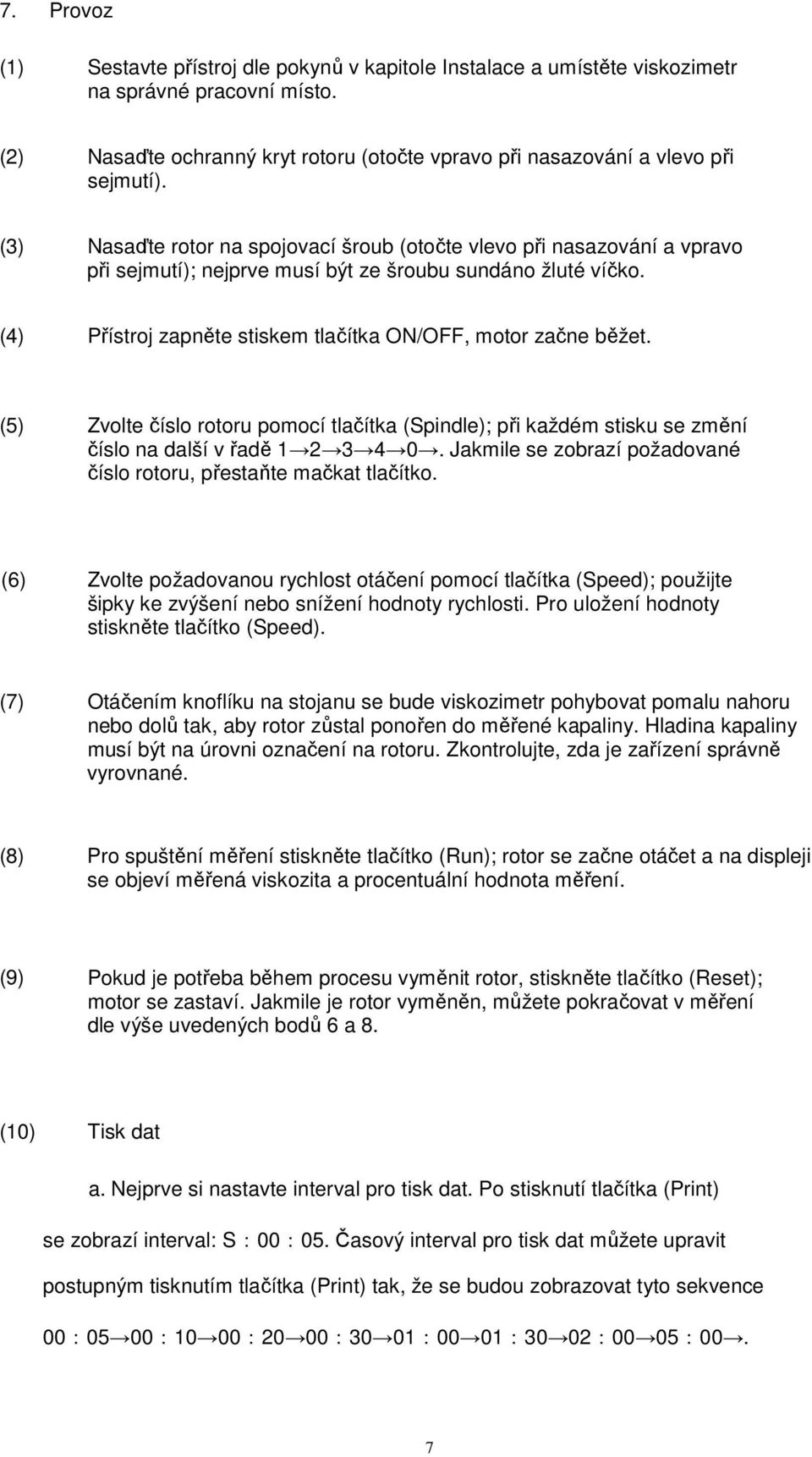

7 7. (1) Provoz Sestavte přístroj dle pokynů v kapitole Instalace a umístěte viskozimetr na správné pracovní místo. (2) Nasaďte ochranný kryt rotoru (otočte vpravo při nasazování a vlevo při sejmutí). (3) Nasaďte rotor na spojovací šroub (otočte vlevo při nasazování a vpravo při sejmutí); nejprve musí být ze šroubu sundáno žluté víčko. (4) Přístroj zapněte stiskem tlačítka ON/OFF, motor začne běžet. (5) Zvolte číslo rotoru pomocí tlačítka (Spindle); při každém stisku se změní číslo na další v řadě Jakmile se zobrazí požadované číslo rotoru, přestaňte mačkat tlačítko. (6) Zvolte požadovanou rychlost otáčení pomocí tlačítka (Speed); použijte šipky ke zvýšení nebo snížení hodnoty rychlosti. Pro uložení hodnoty stiskněte tlačítko (Speed). (7) Otáčením knoflíku na stojanu se bude viskozimetr pohybovat pomalu nahoru nebo dolů tak, aby rotor zůstal ponořen do měřené kapaliny. Hladina kapaliny musí být na úrovni označení na rotoru. Zkontrolujte, zda je zařízení správně vyrovnané. (8) Pro spuštění měření stiskněte tlačítko (Run); rotor se začne otáčet a na displeji se objeví měřená viskozita a procentuální hodnota měření. (9) Pokud je potřeba během procesu vyměnit rotor, stiskněte tlačítko (Reset); motor se zastaví. Jakmile je rotor vyměněn, můžete pokračovat v měření dle výše uvedených bodů 6 a 8. (10) Tisk dat a. Nejprve si nastavte interval pro tisk dat. Po stisknutí tlačítka (Print) se zobrazí interval: S:00:05. Časový interval pro tisk dat můžete upravit postupným tisknutím tlačítka (Print) tak, že se budou zobrazovat tyto sekvence 00:05 00:10 00:20 00:30 01:00 01:30 02:00 05:00. 7

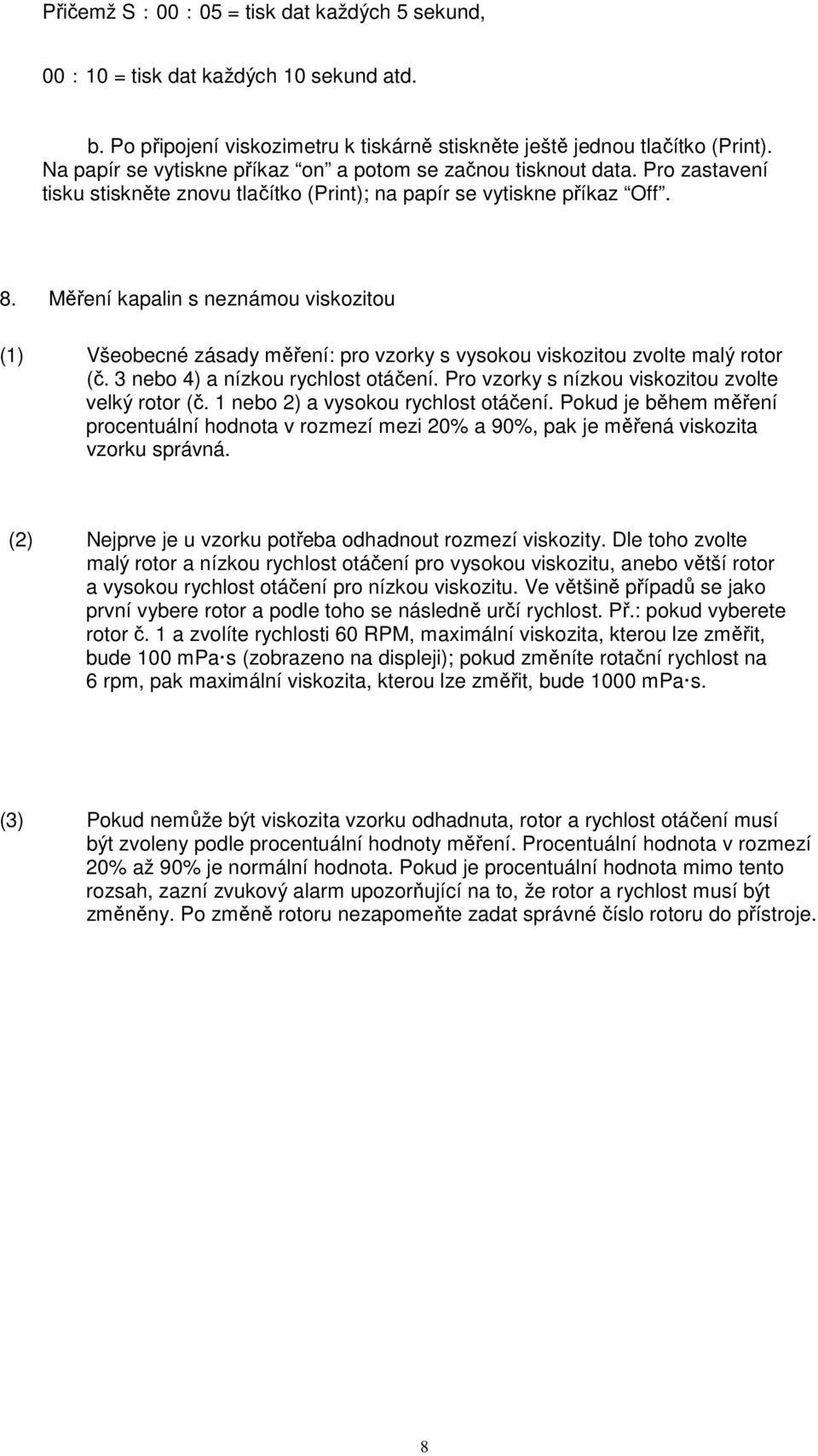

8 Přičemž S:00:05 = tisk dat každých 5 sekund, 00:10 = tisk dat každých 10 sekund atd. b. Po připojení viskozimetru k tiskárně stiskněte ještě jednou tlačítko (Print). Na papír se vytiskne příkaz on a potom se začnou tisknout data. Pro zastavení tisku stiskněte znovu tlačítko (Print); na papír se vytiskne příkaz Off. 8. (1) Měření kapalin s neznámou viskozitou Všeobecné zásady měření: pro vzorky s vysokou viskozitou zvolte malý rotor (č. 3 nebo 4) a nízkou rychlost otáčení. Pro vzorky s nízkou viskozitou zvolte velký rotor (č. 1 nebo 2) a vysokou rychlost otáčení. Pokud je během měření procentuální hodnota v rozmezí mezi 20% a 90%, pak je měřená viskozita vzorku správná. (2) Nejprve je u vzorku potřeba odhadnout rozmezí viskozity. Dle toho zvolte malý rotor a nízkou rychlost otáčení pro vysokou viskozitu, anebo větší rotor a vysokou rychlost otáčení pro nízkou viskozitu. Ve většině případů se jako první vybere rotor a podle toho se následně určí rychlost. Př.: pokud vyberete rotor č. 1 a zvolíte rychlosti 60 RPM, maximální viskozita, kterou lze změřit, bude 100 mpa s (zobrazeno na displeji); pokud změníte rotační rychlost na 6 rpm, pak maximální viskozita, kterou lze změřit, bude 1000 mpa s. (3) Pokud nemůže být viskozita vzorku odhadnuta, rotor a rychlost otáčení musí být zvoleny podle procentuální hodnoty měření. Procentuální hodnota v rozmezí 20% až 90% je normální hodnota. Pokud je procentuální hodnota mimo tento rozsah, zazní zvukový alarm upozorňující na to, že rotor a rychlost musí být změněny. Po změně rotoru nezapomeňte zadat správné číslo rotoru do přístroje. 8

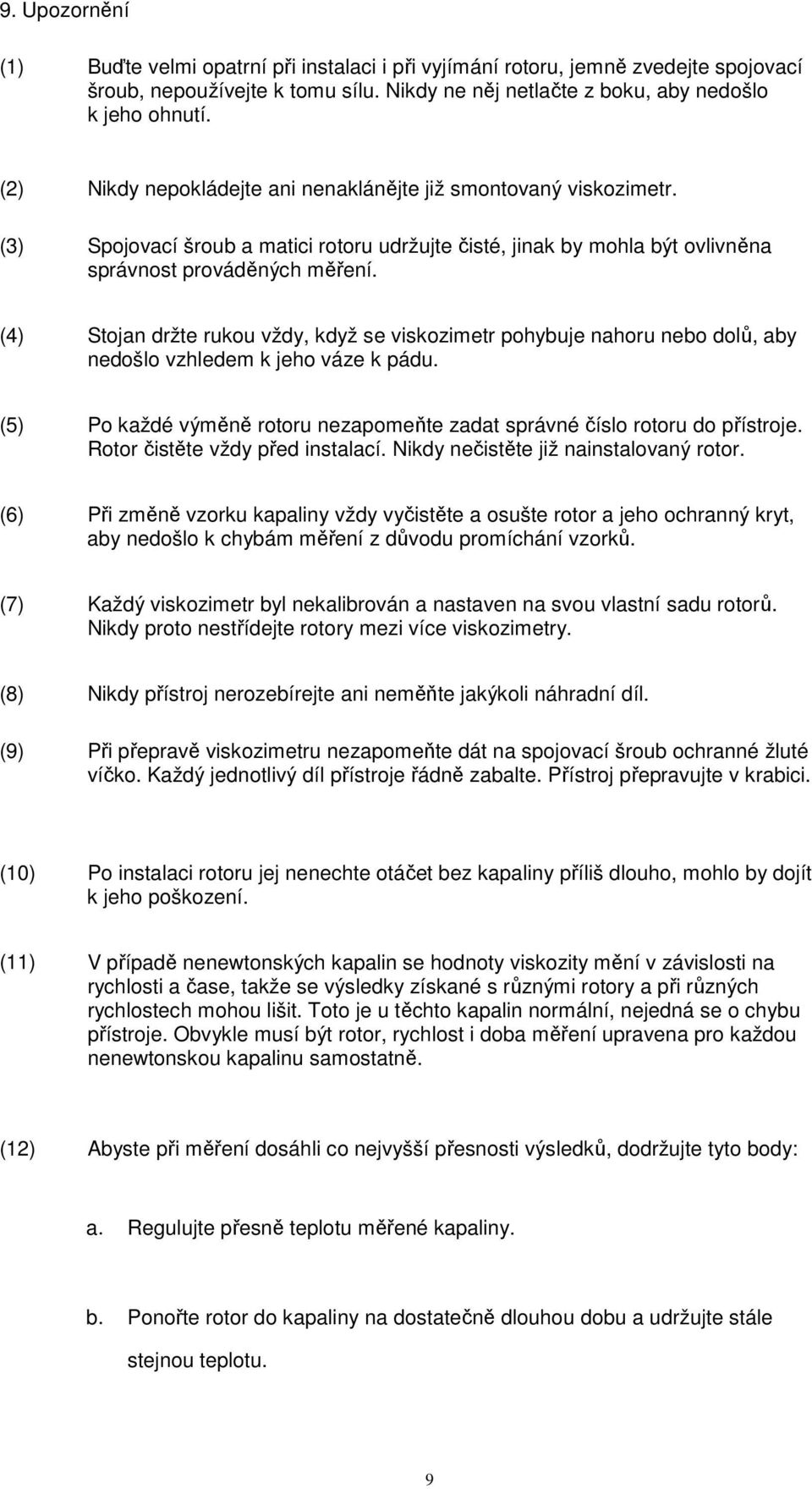

9 9. Upozornění (1) Buďte velmi opatrní při instalaci i při vyjímání rotoru, jemně zvedejte spojovací šroub, nepoužívejte k tomu sílu. Nikdy ne něj netlačte z boku, aby nedošlo k jeho ohnutí. (2) (3) Nikdy nepokládejte ani nenaklánějte již smontovaný viskozimetr. Spojovací šroub a matici rotoru udržujte čisté, jinak by mohla být ovlivněna správnost prováděných měření. (4) Stojan držte rukou vždy, když se viskozimetr pohybuje nahoru nebo dolů, aby nedošlo vzhledem k jeho váze k pádu. (5) Po každé výměně rotoru nezapomeňte zadat správné číslo rotoru do přístroje. Rotor čistěte vždy před instalací. Nikdy nečistěte již nainstalovaný rotor. (6) Při změně vzorku kapaliny vždy vyčistěte a osušte rotor a jeho ochranný kryt, aby nedošlo k chybám měření z důvodu promíchání vzorků. (7) Každý viskozimetr byl nekalibrován a nastaven na svou vlastní sadu rotorů. Nikdy proto nestřídejte rotory mezi více viskozimetry. (8) (9) Nikdy přístroj nerozebírejte ani neměňte jakýkoli náhradní díl. Při přepravě viskozimetru nezapomeňte dát na spojovací šroub ochranné žluté víčko. Každý jednotlivý díl přístroje řádně zabalte. Přístroj přepravujte v krabici. (10) Po instalaci rotoru jej nenechte otáčet bez kapaliny příliš dlouho, mohlo by dojít k jeho poškození. (11) V případě nenewtonských kapalin se hodnoty viskozity mění v závislosti na rychlosti a čase, takže se výsledky získané s různými rotory a při různých rychlostech mohou lišit. Toto je u těchto kapalin normální, nejedná se o chybu přístroje. Obvykle musí být rotor, rychlost i doba měření upravena pro každou nenewtonskou kapalinu samostatně. (12) Abyste při měření dosáhli co nejvyšší přesnosti výsledků, dodržujte tyto body: a. Regulujte přesně teplotu měřené kapaliny. b. Ponořte rotor do kapaliny na dostatečně dlouhou dobu a udržujte stále stejnou teplotu. 9

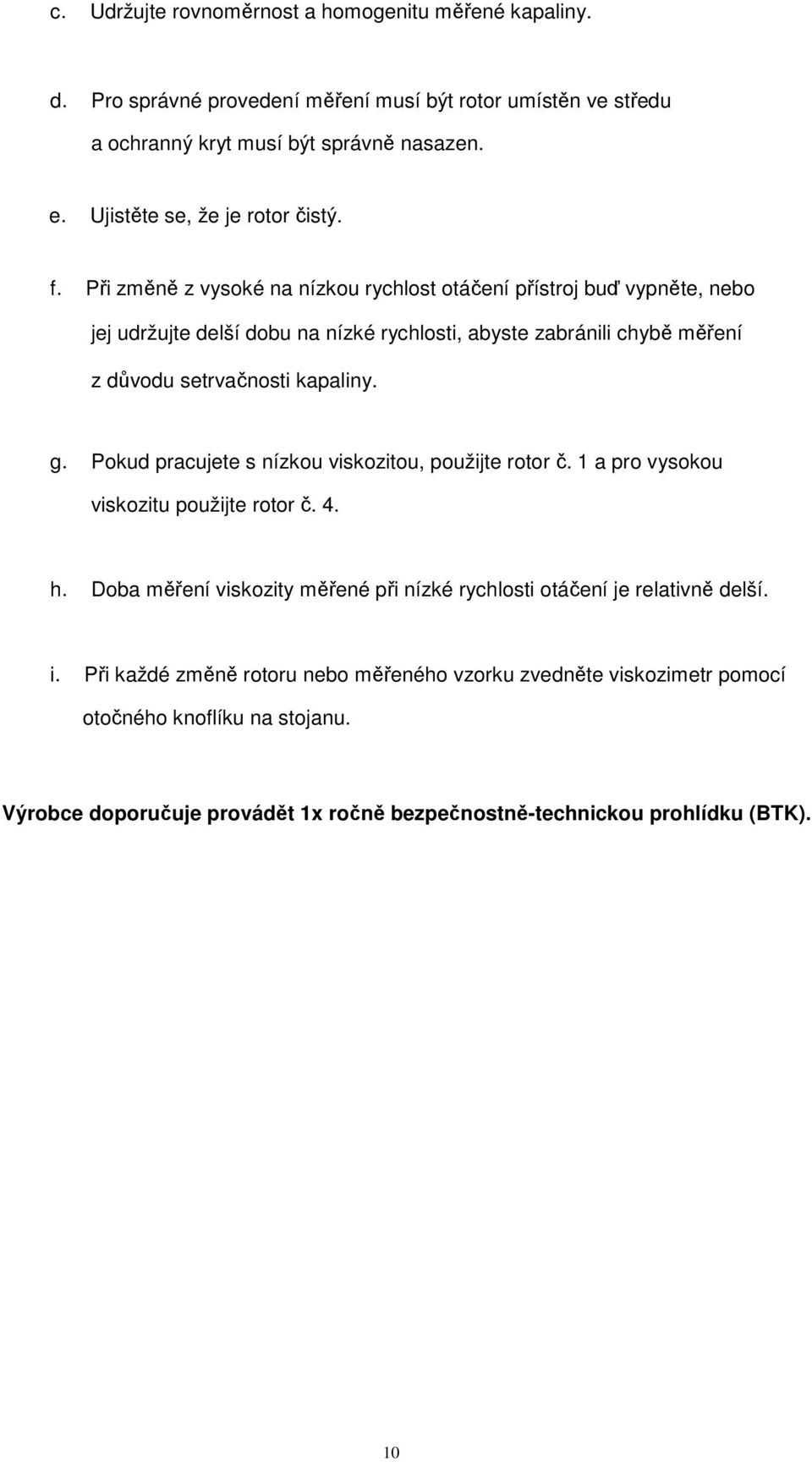

10 c. Udržujte rovnoměrnost a homogenitu měřené kapaliny. d. Pro správné provedení měření musí být rotor umístěn ve středu a ochranný kryt musí být správně nasazen. e. Ujistěte se, že je rotor čistý. f. Při změně z vysoké na nízkou rychlost otáčení přístroj buď vypněte, nebo jej udržujte delší dobu na nízké rychlosti, abyste zabránili chybě měření z důvodu setrvačnosti kapaliny. g. Pokud pracujete s nízkou viskozitou, použijte rotor č. 1 a pro vysokou viskozitu použijte rotor č. 4. h. Doba měření viskozity měřené při nízké rychlosti otáčení je relativně delší. i. Při každé změně rotoru nebo měřeného vzorku zvedněte viskozimetr pomocí otočného knoflíku na stojanu. Výrobce doporučuje provádět 1x ročně bezpečnostně-technickou prohlídku (BTK). 10
