1 RLK-06 RLK-06x Osobní tag RLK-06 detekuje po uživatelsky nakonfigurované dobì nehybnost osoby (v pøípadì ztráty vìdomí, apod.) nebo volný pád z výšky min 3m. Tag se nosí na tkanici na krku, resp. umístìn ve speciální kapse pracovního odìvu. Osobní tag RLK-06n se nosí pøipnutý na zápìstí pomocí páskù se suchým zipem. Pásek se provleèe tagem RLK-06n a zapne na zápìstí. Tag je vodì odolný, umožòuje sprchování a koupání. Baterie je mìnitelná. Dosah tagu RLK-06 je na pøímou viditelnost max. 40m od detektoru RLS a max m v pøípadì využití ziskové všesmìrové antény UMTS. RFID tagy RLK -06 mají následující vlastnosti: senzor nehybnosti osoby senzor volného pádu osoby krytí IP 41 pøídavný režim úspory baterie, kdy nehybný tag vysílá mnohem ménì èasto než standardnì technické parametry napájecí napìtí životnost baterií životnost baterií životnost baterií adresace tagù ID: hmotnost senzory RF komunikaèní pásmo podmínky provozování rozmìry materiál pouzdra barvy plastových mezi-dílù provozní prostøedí klasifikace zabezpeèení certifikaèní orgán 3 V DC baterie Westinghouse CR2450 Lithium, 3V, 610mAh pøi periodì 1 sek... cca 140 dnù (2) pøi využívání úsporného režimu na 66% cca 310 dnù pøi periodì 3 sek... cca 250 dnù (2) pøi využívání úsporného režimu na 66% cca 460 dnù pøi periodì 10 sek... cca 840 dnù 150 g RLK-06n ACC senzor, detektor volného pádu 868 MHz, protokol Ronyo ÈTU VO-R/10/ x35x12 mm RLK-06: plast materiál: ABS, barva: LAVA RLK-06: modrá,oranž. zelená, šedá, vulkán III. venkovní chránìné 4 - vysoké riziko TREZOR TEST s.r.o. RLK-06i série: A-ZZ použitá modulace: GFSK s oèkem pro upevnìní na kroužek možno dodat barevné plastové mezidíly nutno specifikovat v objednávce (1) Pøi výmìnì baterie je nutno použít stejný pøedepsaný typ baterie výrobcem. (2).. dle pomìru èasu kdy je tag v pohybu / nehybný. Pomìr 66% znamená 1/3 dne je tag v pohybu, 2/3 dne je tag v naprostém klidu. dle variantního provedení výrobku, viz strana è.2 dle ÈSN EN , , , (1)

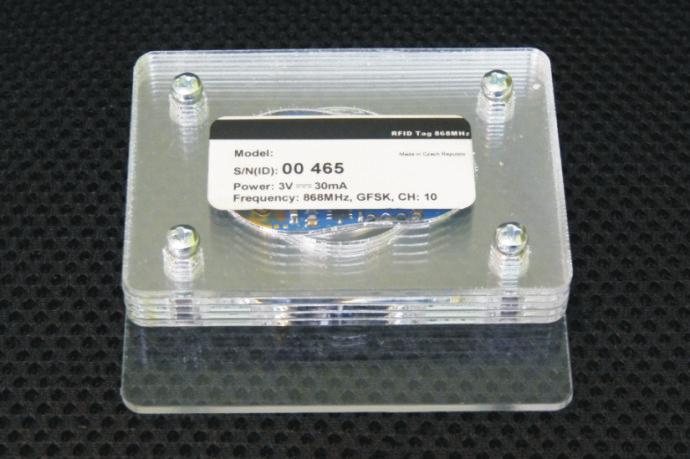

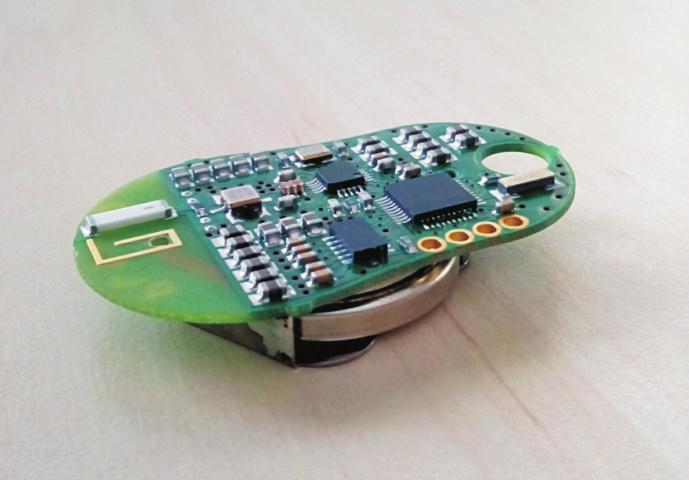

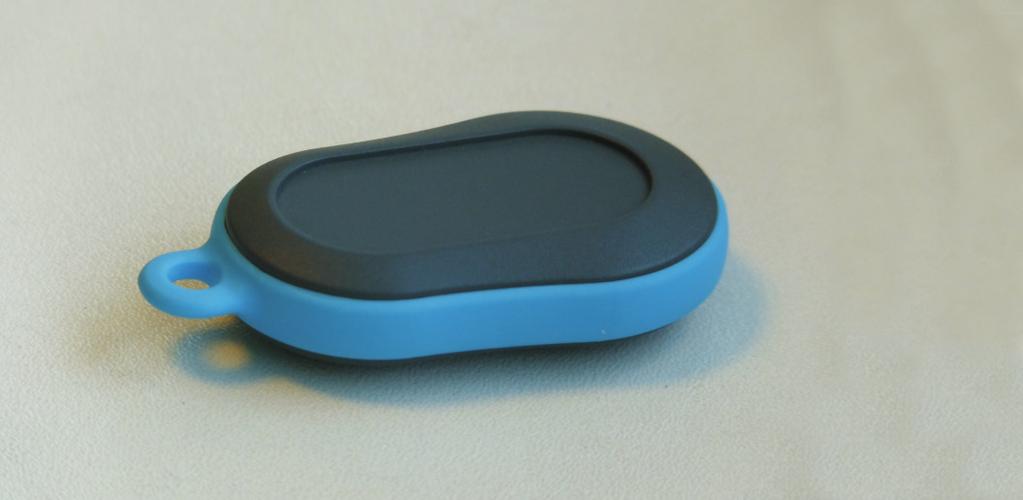

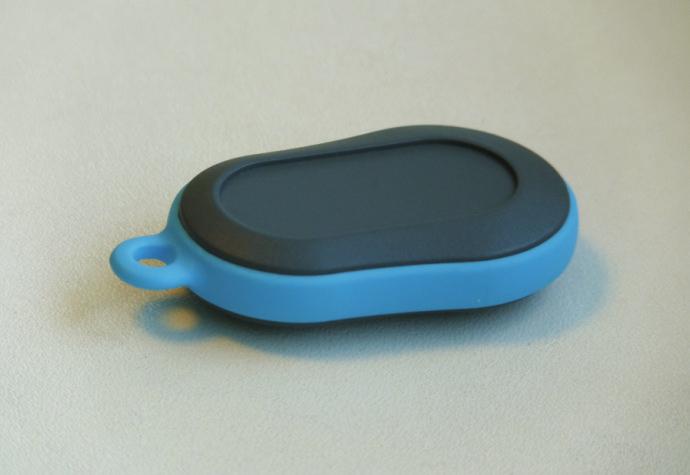

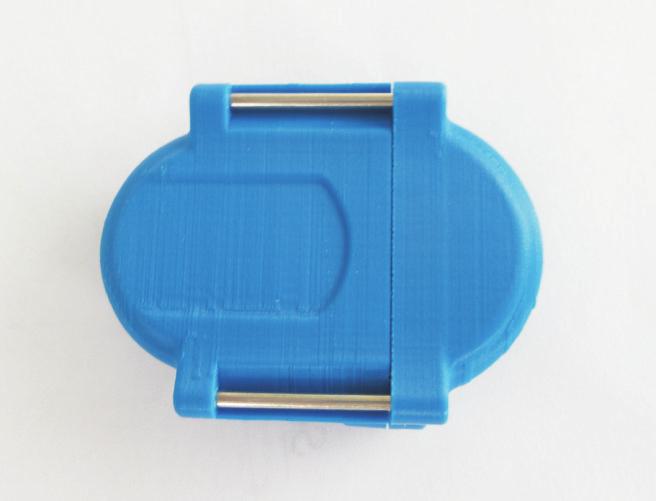

2 typové oznaèení RLK-06 RLK-06x RLK-06n RLK-06i urèení tagu materiál poudzra k nosení na odìvu pro závrtnou instalaci ABS plast žádný k nosení na zápìstí Reaktoplast PR700 pro støežení obrazù PVC plast obr. 2A - tag RLK-06 obr. 2C - tag RLK-06x RLK-06i obr. 2E - tag RLK-06i >80 sek >70+30 sek Avízo Alarm obr. 2G -detekce osoby bez pohybu pomocí RLK rozmìr pouzdra 61x35x12 mm - 54x43x16 mm 74*(55+15)*12 mm RFID tagy RLK -06n mají následující vlastnosti: provedení pro upnutí na zápìstí vodì odolný, mechanicky odolný rùzné barevné provedení krytí IP41 dle ext. obalu IP66 IP41 obr. 2B tag RLK-06n obr. 2D tag RLK-06n líc obr. 2F - Vinylový pásek 200x19 mm volný pád > 3m Alarm obr. 2H - detekce volného pádu osoby RLK

3 svislá poloha tag v pohybu a zároveò svislá poloha nehybnost po dobu > TVI nebo náklon po dobu > TTI bìžný provoz Avízo Alarm V bìžném provozu se nachází tag, který nesplnil podmínky pro pøechod do režimu Avízo. Jednoduše øeèeno: tag musí být obèas ve skoro svislé poloze a musí se pohybovat. Alarm VIB = práh nehybnosti TVI = prodleva nehybnosti TIL = práh náklonu TTI = prodleva náklonu ACK = èas potvrzení volný pád > 3 m Systém vyhlasí ihned ostrý alarm. Indikace v tagu trvá 15 sek. RLU spustí všechny alarmové scénáøe se stejným èasovým omezením. 3 až 255 sek 1-6 sek sek Avízo má upozornit osobu (majitele tagu) o tom, že nastala tato událost. Odstraní-li pracovník pøíèinu této události (zaène se hýbat, narovná-li tag do svislé polohy), systém indikaci Avízo ukonèí a nepøejde do režimu ostrého alarmu. 3= úplná nehybnost, 255=velmi velké otøesy tagu 1= 20 ; 2=40, 3=60, 4=80, 5=90, 6=bypass nehybnost po dobu > TVI+ACK nebo náklon po dobu > TTI+ACK V pøípadì, že pracovník neodstraní-li pøíèinu události, tag po uplynutí doby ACK pøejde do ostrého Alarmu, který indikuje (pro úsporu baterií) pouze 2 minuty. RLU spustí všechny alarmové scénáøe bez tohoto omezení. doba, po kterou musí být tag nehybný, aby vyvolal událost AVÍZO doba, po kterou musí být tag kalonìn, aby vyvolal událost AVÍZO Doba od zahájení Avíza do vyhlášení ostrého alarmu není-li odstranìna pøíèina

4 Konfigurace tagù se provádí USB pøijímaèem FLR, pomocí konfiguraèních pøíkazù v programu Perimon. Software Perimon také zobrazuje aktuální stav všech parametrù tagù. Rádiofrekvenèní kanál systému MERYA je = 29. Tlaèítko ENTER se používá k provedení pøíkazu. pøíkaz popis Rozsah parametru XCH 0 X XCH= zmìna kanálu FLR X... èíslo RF kanálu na kterém bude FLR poslouchat pøíklad: XCH 0 29 nastaví FLR na kanál è.29 (Defaultní RF kanál po zapnutí pøijímaèe FLR je = 25) period X pøíklad: period 1000 XST IDtagu VIB X XST IDtagu TVI X XST IDtagu TIL X XST IDtagu TTI X XST IDtagu ACK X zmìna Rx periody FLR X... poèet (ms) poslouchací periody nastaví periodu FLR na 1 sek (Defaultní perioda po zapnutí pøijímaèe FLR je = 3 sek) VIB= práh nehybnosti X= 3 až 255 (3= úplný klid, 255=velmi velký pohyb ) TVI= prodleva nehybnosti doba (s), po kterou musí být tag nehybný, aby vyvolal událost AVÍZO TIL= práh náklonu TTI= prodleva náklonu ACK= èas potvrzení parametr VIB parametr TVI parametr TIL parametr TTI parametr TIL pøíkaz popis Rozsah parametru XST IDtagu PER X PER=perioda vysílání tagu, je-li tag v pohybu pøíklad: XST 100 PER 4 u tagu ID=100 nastaví periodu vysílání 2 sekundy X= 1-6 (1= 20 ; 2=40, 3=60, 4=80, 5=90, 6=bypass) doba (s), po kterou musí být tag naklonìn, aby vyvolal událost AVÍZO X= èas v sekundách Doba od zahájení Avíza do vyhlášení ostrého alarmu není-li odstranìna pøíèina XST Idtagu LET X LET=èas pro pøechod tagu do úsporného režimu X= (sekund) pøíklad: XST 100 LET 60 u tagu ID=100 nastaví pøechod do úsporného režimu až po 60 sekundách nehybnosti. XST IDtagu LEP X LEP=perioda úsporného vysílání tagu, je-li v klidu X= 1-60 (sekund) pøíklad: XST 100 LEP 10 u tagu ID=100 nastaví po pøechodu do úsporného režimu periodu vysílání tagu 10s XST IDtagu SIL X SIL = silence vypnutí vysílání bezpeèn. alarmù X=1 vypnutí X=0 zapnutí vysílání alarmù XST IDtagu DEF DEF=definice výchozí pozice pro detekci náklonu pøíklad: XST IDtagu DEF nastaví v tagu tu výchozí polohu, ve které se tag nachází v okamžiku provedení pøíkazu. XST IDtagu MOT X MOT=Citlivost pøedmìtové ochrany X= (citlivost) pøíklad: XST 100 MOT 7 u tagu ID=100 nastaví citlivost 7 pøíklad: XST 100 MOT 255 u tagu ID=100 zcela vypne pøedmìtovou ochrany (alarm pøi pohybu tagu) X= (poèet pùlsekund) XOP IDtagu X XOP= zmìna vysílacícho výkonu tagu X= možnosti: -20; -10; 0; 10 (dbm) pøíklad: XOP u tagu ID=100 nastaví vysílací výkon na hodnotu -10dBm XST IDtagu COR X CORP= korekce RSSI tagu X= možnosti: -15; -10; -5; 0; 5; 10; 15; 20 (dbm) pøíklad: XST 100 COR 5 u tagu ID=100 pøipoète +5 dbm k namìøené hodnotì RSSI XST IDtagu BYS X BYS=Bypass bezpeènostního støežení tagu X= 1... permanentní nastavení pøíklad: XST 100 BYS 60 u tagu ID=100 nastaví Bypass na 60 sekund X= (poèet sekund) pøíklad: XST 100 BYS 1 u tagu ID=100 nastaví Bypass permanentnì vhodné pro šetøení baterií v tagu

5 hromadné pøíkazy XST IDtagu TVI X poèet tagù (parametr poèet tagù lze použít pro všechny pøíkazy typu XST) pøíklad: XST 100 TVI provede nastavení prodlevy náklonu na hodnotu=120s u deseti tagù RLH s adresami ID=100 až ID=109. XSH má následující syntax: XSH IDtagu citlivost vibrací, èas vibrací, citlivost náklonu, èas náklonu, èas potvrzení, poèet tagù pøíklad: XSH provede nastavení na práh nehybnosti = 4, prodleva nehybnosti = 120s, práh náklonu= 5, prodleva náklonu = 60s, èas potvrzení = 48s, u deseti tagù RLH s adresami ID=100 až ID=109. Hodnoty jsou oddìleny jednou mezerou.

6 pøíkaz popis filter 1 filter 2 filter 0 BEACONS: : 49 * * * * * * * * St1 RLK v92 sta= x00 V T S F M N vib [ 5 90s] t il [3 70s] ack= 24s repr [vo=0 fo=0 mu=1] sil=1 ana [ ] byp=0 cor= 5 dbm 01476: 43 * * * * * * * * St1 RLK v92 sta= x00 v t L vib [ 5 90s] t il [3 70s] ack= 24s repr [vo=0 fo=0 mu=1] sil=1 ana [ ] byp=0 cor= 0 dbm 01475: 65 * * * * * * St1 RLK v92 sta= x Q vib [ 5 90s] t il [3 70s] ack= 24s repr [vo=0 fo=0 mu=1] sil=1 ana [ ] byp=0 cor= 0 dbm 01474: 72 * * * * St1 RLK v92 sta= x N vib [ 5 90s] t il [3 70s] ack= 24s repr [vo=0 fo=0 mu=1] sil=1 ana [ ] byp=0 cor= 0 dbm 01473: 80 * * St1 RLK v92 sta= x N vib [ 5 90s] t il [3 70s] ack= 24s repr [vo=0 fo=0 mu=1] sil=1 ana [ ] byp=0 cor= 0 dbm =5/5 %= :48:50 ring=102 ch=29 dt=1000 ms Popis stavové zprávy St-1 : 01477: ID tagu... RSSI (-49dBm) Síla rádiového signálu, kterou FLR slyší tag * * * * * *... RSSI (poèet hvìzdièek) Síla rádiového signálu, kterou FLR slyší tag St1... stavová zpráva è.1 RLK... typ tagu (typy: RLH / RLK / FLAf / RLS / RLSw) v92... verze firmware tagu sta=x00... hexa výpis alarmové zprávy v... avízo nehybnosti (non Vibration) V... alarm nehybnost i (non Vibration) t... avízo náklonu (Tilt) T... alarm náklonu (Tilt) S... alarm SOS volání (SOS) F... alarm volný pád (Falling) M... tag je v pohybu (Motion) N... standardní perioda vysílání tagu (Normal periode) L... pomalá perioda vysílání tagu ( Slowly periode) Q... zrychlená perioda vysílání tagu ( Quickly periode) vib [ 5 90s]... parametry detekce nehybnosti VIB=5, TVI=90s til [ 3 70s]... parametry detekce náklonu TIL=3, TTI=70s ack= 24s... parametry èas potvrzení ACK=24 repr [fo=1]... parametry vibr motorku fo=1... vynucení zapnutí vibraèního motoorku (test) repr [fo=0]... parametry vibr motorku fo=0... vypnutí vynucení zapnutí vibraèního motoorku (test) repr [mu=1]... parametry vibr motorku mu=1... vibraèní motoorek pro indikaci avíza a alarmu blokován repr [mu=0]... parametry vibr motorku mu=0... vibraèní motoorek pro indikaci avíza a alarmu povolen sil=1... parametry vysílání alarmù sil=1... vysílání alarmù z tagu blokováno (v tomto režimu se nezobrazují ani stavy v, V, t, T, S ) sil=0... parametry vysílání alarmù sil=0... vysílání alarmù z tagu povoleno ana [40 0 0] byp=0... namìøené výchylky ACC... režim Bypass ACC senzor namìøil za posledních 5 zpráv ze tøí všech os max. výchylku = 40 (v rozsahu 0-254)l byp=0 Tag je bezpeènostnì støežen (nehybnost, náklon, volný pád, SOS) byp=1... režim Bypass byp=1 Tag není bezpeènostnì støežen = BYPASS (nehybnost, náklon, volný pád, SOS) cor=5... korekce vysílaného RSSI cor=5 k pøijatému RSSI od tagu bude pøipoètena konstanta +5dBm (souèet je vidìt až v Interface nebo na výstupu RLS) aktivace filtru, který zobrazuje pouze zprávy typu St-1 aktivace filtru, který zobrazuje pouze zprávy typu St-2 zrušení filtrù Také v režimu zobrazení zpráv St-1 se ve výpisu v Perimonu zobrazí stavová zpráva St-2, a to pouze 1x za 20 odeslaných zpráv. Chceme-li mít zobrazeny pouze zprávy typu St-2, použijeme filtr filter 2. Perimon bìhem cca 1 minuty nasbírá ze všech tagù zprávy typu St-2 a pouze tyto bude zobrazovat v seznamu. BEACONS: : 49 * * * * * * * * St2 RLK v98 21C 3.01V acc [ OK mot: 5] Tx [ 10dBm] low energy [time: 60, per: 10] 01476: 43 * * * * * * * * St2 RLK v98 21C 3.05V acc [ OK mot: 5] Tx [ 10dBm] low energy [time: 60, per: 10] 01475: 65 * * * * * * St2 RLK v98 21C 3.00V acc [ OK mot: 5] Tx [ 10dBm] low energy [time: 60, per: 10] 01474: 72 * * * * St2 RLK v98 21C 3.01V acc [ OK mot: 5] Tx [ 10dBm] low energy [time: 60, per: 10] 01473: 80 * * St2 RLK v98 21C 3.03V acc [ OK mot: 5] Tx [ 10dBm] low energy [time: 60, per: 10] FILTER BEACON=0x67 (St2) =5/5 %= :48:50 ring=102 ch=29 dt=1000 ms Popis stavové zprávy St-2 : 01477: ID tagu... RSSI (-65dBm) Síla rádiového signálu, kterou FLR slyší tag * * * * * *... RSSI (poèet hvìzdièek) Síla rádiového signálu, kterou FLR slyší tag St2... stavová zpráva è.2 RLK... typ tagu v98... verze firmware tagu 21C... teplota okolí tagu 3.01V... napìtí baterie v okamžiku zatížení acc [ OK ]... stav selftestu ACC senzoru acc [ mot:5]... úroveò pohybu potøebná pro aktivování stavu tag v pohybu Tx [ 10dBm ]... úroveò rádiového vysílání tagu low energy [time: 60]... èas pro pøechod tagu do úsporného režimu tagu [per: 10]... perioda vysílání tagu po pøechodu tagu do úsporného režimu release 0x98 21 C Ubat=3.01V OK = senzor v poøádku parametr MOT=5 +10dBm parametr LET=60 s parametr LEP=10 s
