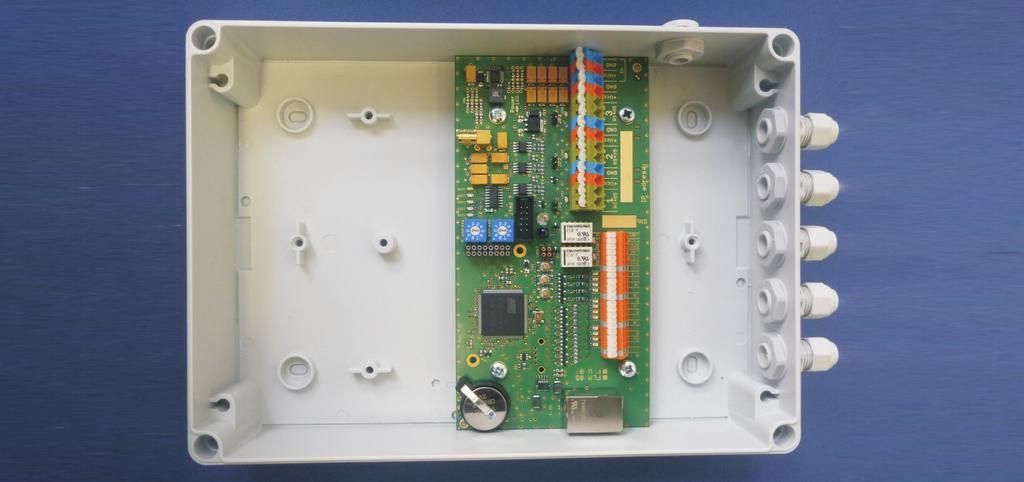

1 m a n u f a c t u r e r o f h i t e c h w i r e l e s s t e c h n o l o g i e s copyright 2016 FLU05 / RLU05 / FLM05 Centrální jednotka FLU/RLU je jádro celého systému a slouží pro diagnostiku, konfiguraci a komunikaci s moduly FLM, FLE, FLQ, RLS. Má vlastní IP adresu a umožòuje dálkový dohled celého systému prostøednictvím sítì Internet. K systému se dodává konfiguraèní software Ronyo Server. Centrální jednotka má pamì pro automatické ukládání historie všech událostí jako jsou provozní stavy, poplachy, sabotáže, technické poruchy atd. Centrální jednotka má 3 porty sbìrnic RS485, a to BUS1 pro monitorovací jednotky FLM, BUS2 pro expandéry FLE, nebo FLQ a BUS3 pro PTZ kamery nebo detektory RLS. ID adresa jednotky je na všech tøech sbìrnicích stejná, a to ID=1. Na sbìrnicích BUS1 a BUS2 umí FLU detekovat ztrátu komunikace a sepnout sabotážní výstup. Modul má optický tamper, detekci náklonu modulu a detekci otøesù modulu, logické výstupy, logické vstupy a 2 relé, které lze uživatelsky nakonfigurovat. Monitorovací jednotka FLM slouží primárnì pro rádiovou komunikaci s RFID detektory a s RFID tagy, a to ve všech podporovaných systémech: VayraPerimeter, AnayaAlarm, MeryaRTLS. V systému Perimeter lze FLM konfiguraènì nastavit do rùzných provozních režimù: Duální / Vysílací / Pøijímací / Pøedmìtová ochrana. O významu režimù se doètete v Instalaèním manuálu Varya Perimeter, AnaraAlarm, MeryaRTLS. V systému MeryaRTLS slouží jednotka FLM volitelnì také pro komunikaci s detektory RLS po sbìrnici RS485 (BUS2). Jednotka FLM má vlastní IP adresu. Jednotka FLM má optický tamper, detekci náklonu modulu, detekci otøesù modulu, 3 porty sbìrnic RS485. ID adresa jednotky FLM na sbìrnici RS485 se volí otoènými DIP pøepínaèi v rozsahu 2 99 (adresa 1 je totiž vyhrazena centrální jednotce FLU/RLU). Monitorovací jednotka FLM mùže komunikovat s centrální jednotkou FLU po sbìrnici RS485 (BUS1) nebo po u.

2 m a n u f a c t u r e r o f h i t e c h w i r e l e s s t e c h n o l o g i e s copyright 2016 FLU05 / RLU05 technické parametry napájecí napìtí baterie na DPS klidový odbìr rozhraní: kapacita historie v pamìti max. poèet pøipojených modulù bezpeènostní senzory ovládací prvky RF komunikaèní pásmo podmínky provozování 8,5 28 V DC 3 V / 210 mah (životnost: až 2 roky) 125 ma /13 V 75 ma /26 V 2x relé (//) 4 log. vstupy / aktivace propojením s 4 log. výstupy / Umax = 15 V, Imax = 2 A, : otevøený kolektor 4 log. výstupy / 2x EOL 2x EOL: vyváženo rezistorem 1 k 1 k 3x RS 485 (BUS1, BUS2) logù Varya: 1000 detektorù FLA, FLG Varya: FLM: 16 ks, FLE: 16 ks IR tamper, otøesový detektor, detektor náklonu 3x tlaèítko, 3x jumper, 2x DIP pøepínaè 868 MHz, protokol Ronyo ÈTU VOR/10/ rozmìry 254x180x60 mm, poèet prùchodek = 4 materiál skøínì: Polystyrene, Light Gray provozní prostøedí IV. venkovní všeobecné (25 C / 70 C) (3) klasifikace zabezpeèení certifikaèní orgán FLM05 technické parametry napájecí napìtí baterie na DPS klidový odbìr rozhraní: 3x RS 485 (BUS3) Varya: FLQ216: 8 ks (2) 4 vysoké riziko TREZOR TEST s.r.o. 8,5 28 V DC 3V 3 V / 210 mah (životnost: až 2 roky) 125 ma /13 V 75 ma /26 V 2x relé (//) 4 log. vstupy / 4 log. výstupy / 4 log. výstupy / 2xEOL 3x RS 485 (BUS1, BUS2) 1) Upozornìní: používejte pouze deklarovaný typ baterie! Zajistìte výmìnu baterie co 24 mìsícù! 2) Nevystavovat pøímému slunci. 3) Zaøízení splòuje uvedený rozsah teplot dle požadavkù norem ÈSN EN èl.8,10,14. Energizer typ ANSI / NEDA 5004LC, IECCR2032 (1) Umax = 30 V, Imax = 2 A konektor RJ45 (UTP) Imax na ze svorky Ucc BUS: 750 ma Imax na ze svorky Ucc BUS: 1500 ma Merya: 250 detektorù RLS a tagù Merya: FLM: 16 ks, FLE: 16 ks Merya: FLQ0808: 8 ks () použitá modulace: GFSK 1x PG16, 2x PG9, 1x PG7 krytí IP 66 dle ÈSN EN , , , Energizer typ ANSI / NEDA 5004LC, IECCR2032 (1) Umax = 30 V, Imax = 2 A max. poèet jednotek v systému FLM: 16 ks max. poèet pøipojených modulù VARYA: FLD: 1 ks MERYA: RLS: 20 ks bezpeènostní senzory ovládací prvky RF komunikaèní pásmo podmínky provozování IR tamper, otøesový detektor, detektor náklonu 3x tlaèítko, 3x jumper, 2x DIP pøepínaè 868 MHz, protokol Ronyo ÈTU VOR/10/ rozmìry 254x180x60 mm, poèet prùchodek = 4 materiál skøínì: Polycarbonate, Light Gray provozní prostøedí IV. venkovní všeobecné (25 C / 70 C) (3) klasifikace zabezpeèení certifikaèní orgán 3x RS 485 (BUS3) 4 vysoké riziko TREZOR TEST s.r.o. Imax na ze svorky Ucc BUS: 750 ma Imax na ze svorky Ucc BUS: 1500 ma použitá modulace: GFSK 1x PG16, 2x PG9, 1x PG7 krytí IP 66 dle ÈSN EN , , ,

3 rozhraní FLU/RLU05 Varya Perimeter m a n u f a c t u r e r o f h i t e c h w i r e l e s s t e c h n o l o g i e s copyright 2016 tab. è. 1 vstup in 14 tab. è. 2 výstup out 14 out 58 legenda vstup v klidu k výstup v klidu k vstup aktivován Ucc Ucc propojen s výstup aktivován propojen s 1 k 2 k indikace sepnutí indikace sepnutí nepoužívejte, v pøípadì, že pøipojené kamery mají vlastní napájení. LAN in 1 in 2 in 3 in 4 rele1/ rele1/c rele1/ rele2/ rele2/c rele2/ Centrální jednotka je napájena zálohovaným zdrojem napìtí 8,5 28 V DC. Napájecí zdroj musí být dostateènì napì ovì i proudovì dimenzován podle konkrétního projektu systému. Výrobce doporuèuje použití napájecího zdroje typu AXSP K40/5A nebo AXSP K40/243A. Napájecí napìtí 24 V DC se používá pro kompenzaci úbytkù napìtí na velmi dlouhých kabelech mezi centrální jednotkou a ostatními moduly. Výrobcem doporuèený kabel pro realizaci sbìrnice RS485 je FTP kroucený stínìný kabel 2 PAARLi2YCYv v provedení 2 x 2 x 0,34 mm. SW1 SW2 adresa ID=1 FLU05 RLU JP3 7 JP2 6 JP1 komunikace s FLM komunikace s FLE, FLQ komunikace s PTZ, RLS BUS1 BUS2 BUS3 out 1 out 2 out 3 out 4 out 5 out 6 out 7 out 8 kabel od FLM kabel od FLE kabel od PTZ analogovývh kamer

4 Varya Perimeter m a n u f a c t u r e r o f h i t e c h w i r e l e s s t e c h n o l o g i e s copyright správná funkce procesoru (bliká 0.5/0.5) 2 detekce Tamper skøínì 3 Vysílání RF tokenù (bliká 0.3/2.7) 4 5 sbìrnice RS Ucc Ucc komunikace na BUS1 komunikace na BUS2 komunikace na BUS3 (svítí) detekce otøesu skøínì (bliká 0.2/0.2) detekce náklonu >50 (svítí) detekce náklonu otøesu (bliká 0.6/0.6) probíhá synchronizace (bliká 0.5/0.5) zasynchronizováno (svítí) LAN in 1 in 2 in 3 in 4 SW1 SW2 FLM JP1 JP2 JP3 adresa <> 1 terminator terminator terminator komunikace s FLM komunikace s RLS BUS1 BUS2 BUS3 out 1 out 2 out 3 out 4 out 5 out 6 out 7 out 8 rele1/ rele1/c rele1/ rele2/ rele2/c rele2/ legenda input output stínìní kabelu FTP JP1 = on Varya: Varya: Merya: kabel FTP od FLU kabel FTP od RLU aktivace propojením s aktivace propojením s

5 m a n u f a c t u r e r o f h i t e c h w i r e l e s s t e c h n o l o g i e s copyright 2016 Deska FLU/RLU05 BAT RLU05 FLU05 FLM05 Deska FLM05 BAT sbìrnice RS USB komunikace na BUS1 komunikace na BUS2 komunikace na BUS3 1 správná funkce procesoru (bliká 0.5/0.5) 2 detekce Tamper skøínì 3 pøíjem RF zprávy 4 5 SW1 SW2 rele1 FLD rele2 H Address L Address SN: 1 2 (svítí) (blikne min na 200ms) detekce otøesu skøínì (bliká 0.2/0.2) detekce náklonu >50 (svítí) detekce náklonu otøesu (bliká 0.6/0.6) probíhá synchronizace (4) (bliká 0.5/0.5) zasynchronizováno (4) (svítí) Poznámka: (4)... platí pouze pro systém VARYA Perimeter 3 4 JTAG x RLU05 FLU05 FLM05 sbìrnice RS USB komunikace na BUS1 komunikace na BUS2 komunikace na BUS3 SW1 SW2 rele1 FLD rele2 H Address L Address SN: antenna JP1 JP2 JP3 6 BUS1 1 správná funkce procesoru (bliká 0.5/0.5) 2 detekce Tamper skøínì (svítí) 3 Vysílání RF tokenù (bliká 0.3/2.7) 4 5 detekce otøesu skøínì (bliká 0.2/0.2) detekce náklonu >50 (svítí) detekce náklonu otøesu (bliká 0.6/0.6) 3 4 JTAG 5 IP address x zatím probíhá synchronizace (4) (bliká 0.5/0.5) zasynchronizováno (4) (svítí) Poznámka: (4)... platí pouze pro systém VARYA Perimeter 7 BUS2 Power 8 BUS3 antenna JP1 JP2 JP3 6 BUS1 IP address 7 BUS2 Antenna (4) Power 8 BUS3 Inp zatím SW nevyužito Inp

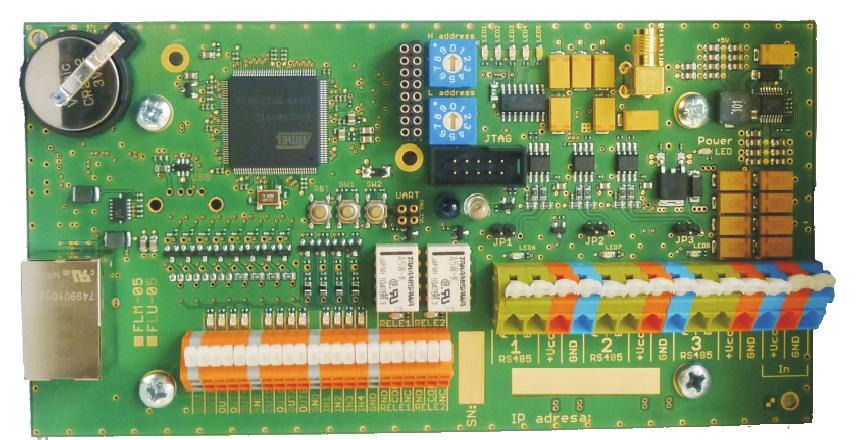

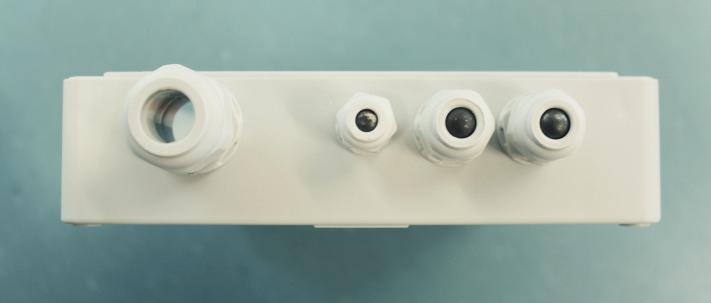

6 m a n u f a c t u r e r o f h i t e c h w i r e l e s s t e c h n o l o g i e s copyright 2016 Reset chodu procesoru centrální jednotky se provede stisknutím tlaèítka (reset). Uživatelská konfigurace a historie zùstane zachována. Po úspìšném provedení resetu bude opìt zelená indikovat správnou funkci procesoru blikáním 0.5/0.5 s. V pøípadì, že technik zapomene zmìnìnou IP adresu nebo port modulu FLU, lze je nastavit na výchozí hodnoty. Pøi tomto postupu všechna ostatní nastavení a konfigurace zùstanou zachovány. a) pøidržím tlaèítko SW2 b) krátce stisknu tlaèítko c) pustím tlaèítko SW2 modul pøejde do režimu Bootloader varianta A: (pro reset IP adresy): d1) pøidržím tlaèítko SW2 asi na 8 s. e1) V okamžiku, kdy bílá bliká pustím tlaèítko SW2 beze zmìny všechny zhasnou èervená bliká èervená bliká bílá svítí standardní zelená bliká f1) Modul si nastaví defaultní IP adresu a port: pro RLU/FLU = , port = Modul si nastaví defaultní IP adresu a port: pro FLM = , port = 1000 Modul si nastaví defaultní masku: , bránu: server: varianta B: (pro reset IP MAC adresy): d2) pøidržím tlaèítko SW2 asi na 8 s. èervená bliká bílá svítí e2) pøidržím tlaèítko SW1 èervená bliká bílá a modrá svítí f2) V okamžiku, kdy bílá bliká pustím tlaèítko SW2 g2) po té pustím tlaèítko SW1 èervená bliká modrá svítí standardní zelená bliká h2) Modul si nastaví defaultní IP adresu a port: pro RLU/FLU = , port = Modul si nastaví defaultní IP adresu a port: pro FLM = , port = 1000 Modul si nastaví defaultní masku: , bránu: server: Modul si nastaví defaultní MAC adresu: pro RLU/FLU = 0050C2B23F05 Modul si nastaví defaultní MAC adresu: pro FLM = 0050C2B23F06 varianta C: (pro reset Bezpeènostního hesla): d3) pøidržím tlaèítko SW1 asi na 8 s. èervená bliká modrá svítí e3) V okamžiku, kdy bílá bliká pustím tlaèítko SW2 standardní zelená bliká f3) Modul si nastaví defaultní bezpeènostní heslo pro komunikaci s centrální jednotkou: bez hesla
