1 Merya RTLS - RFID Merya RTLS je bezdrátový systém pro monitoring osob pracuj?c?ch pøevážnì na rizikových pomoc? inteligentn?ch RFID tagù a detektorù. Vysílací frekvence je 868 MHz. Technologie slouží k urcování polohy osob v realném case (RTLS) formou 2D/3D vizualizace na mapovém podkladì v podobì zástupných ikon s jejich jmény. Osobní tagy mají zabudované senzory pro detekci ležící osoby, nehybnosti (ztráta vìdomí, apod.) nebo volného pádu nebo pøivolání pomoci (SOS tlaèítko). Monitorování mùže být provedeno v jednotlivých oblastech objektu (budovy) a také mimo nìj. MERYA RTLS také umožòuje detekci a signalizac i setrvání home historie Vítkovice Steel uživatelé SOS sklad B4 Šablony Osoby Tagy Detektory Osoby Skupiny osob Oblasti Oprávnìní Bezpeènost FLM FLU FLE kalírna Joseph Brown Joshua Davies Thomas Smith area: HALL A soustruh osoby v nebezpeèném prostoru. Baterie v detektorech jsou uživatelsky mìnitelné. Systém Merya RTLS umožòuje komunikaci se všemi typy EZS ústøeden. V pøípadì alarmové situace je možné na pozici pøíslušného detektoru natáèet PTZ kamery. Výstupy systému Merya RTLS lze integrovat do nadstavbových dohledových systému pomocí SAP, SNMP nebo OPC protolu. Každé realizaci pøedchází dùkladné mìøení rádiového signálu v daném objektu. Na základì tohoto mìøení a požadavku na pøesnost monitoringu je následnì stveno rozmístìní a poèet pøijímacích detektorù. Eric Clapton Ivo Pelan PTZ kamery Zobrazení 3D obr. 1 - Pùdorysná dispozice pøítomnosti a rizikových stavù osob on-line v prùmyslové hale lis Petr Kalandra Samuel Williams slévárna Sophie Evans Maria Wagner

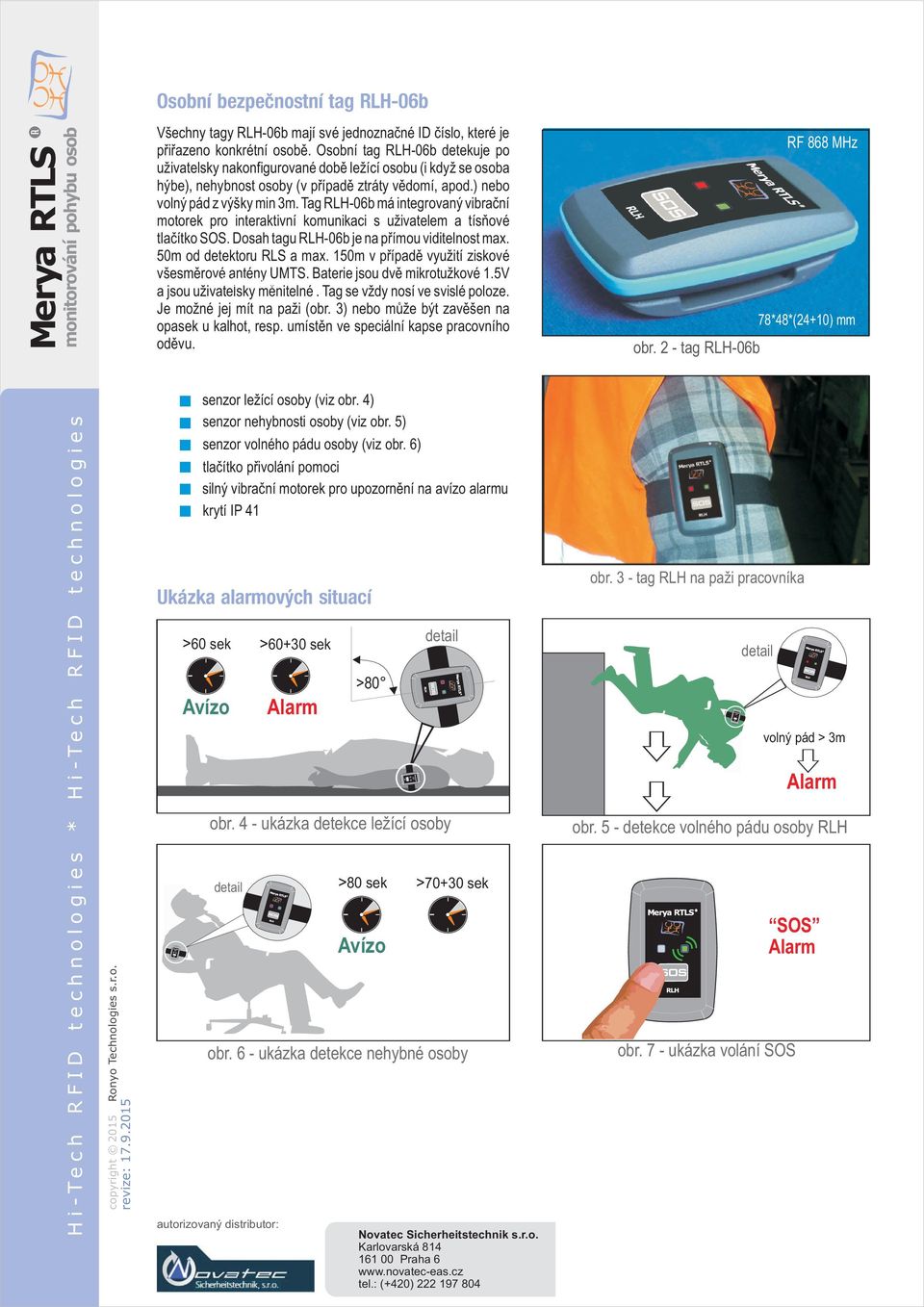

2 Merya RTLS Všechny tagy b mají své jednoznaèné ID èíslo, které je pøiøazeno konkrétní osobì. Osobní tag b detekuje po uživatelsky nakonfigurované dobì ležící osobu (i když se osoba hýbe), nehybnost osoby (v pøípadì ztráty vìdomí, apod.) nebo volný pád z výšky min 3m. Tag b má integrovaný vibraèní motorek pro interaktivní komunikaci s uživatelem a tísòové tlaèítko SOS. Dosah tagu b je na pøímou viditelnost max. 50m od detektoru a max. 150m v pøípadì využití ziskové všesmìrové antény UMTS. Baterie jsou dvì mikrotužkové 1.5V RF 868 MHz a jsou uživatelsky mìnitelné. Tag se vždy nosí ve svislé poloze. Je možné jej mít na paži (obr. 3) nebo mùže být zavìšen na opasek u kalhot, resp. umístìn ve speciální kapse pracovního odìvu. senzor ležící osoby (viz obr. 4) senzor nehybnosti osoby (viz obr. 5) senzor volného pádu osoby (viz obr. 6) tlaèítko pøivolání pomoci silný vibraèní motorek pro upozornìní na avízo alarmu krytí IP 41 >60 sek Avízo >60+30 sek Alarm detail obr. 4 - ukázka ležící osoby detail >80 >80 sek Avízo >70+30 sek obr. 6 - ukázka nehybné osoby obr. 2 - tag b obr. 3 - tag RLH na paži pracovníka detail obr. 7 - ukázka volání SOS RF 868 MHz 78*48*(24+10) mm volný pád > 3m Alarm obr. 5 - volného pádu osoby RLH SOS Alarm

3 Osobní tag RLK-06 detekuje po uživatelsky nakonfigurované dobì nehybnost osoby (v pøípadì ztráty vìdomí, apod.) nebo volný pád z výšky min 3m. Dosah tagu RLK-06 je na pøímou viditelnost max. 40m od detektoru a max. 120m v pøípadì využití ziskové všesmìrové antény UMTS. Životnost baterie je pøi periodì vysílání 3 sek až 18 mìsícù*. Tag se nosí na tkanici na krku, resp. umístìn ve speciální kapse pracovního odìvu. senzor nehybnosti osoby senzor volného pádu osoby krytí IP 41 Osobní tag RLK-06n se nosí pøipnutý na zápìstí pomocí vinylových s bezpeènostním zapínáním (viz obr. 9) nebo páskù se suchým zipem. Pásek se provleèe tagem RLK-06n a zapne na zápìstí. Tag je vodì odolný, umožòuje sprchování a koupání. Baterie je mìnitelná. Životnost baterie je pøi periodì vysílání 3 sek cca 18 mìsícù. Dosah je na pøímou viditelnost cca 30 m od detektoru. V pøípadì, že má detektor externí ziskovou anténu je dosah mnohem vìtší. senzor nehybnosti osoby senzor volného pádu osoby krytí IP 66 (vodì odolný) provedení pro upnutí na zápìstí (náramek) bezpeènostní zapínáním s mechanickou nevratnou pojistkou Pøijímaè FLR je povinnou výbavou každého proškoleného instalaèního technika. Slouží pro mìøení a konfiguraci osobních tagù prostøednictvím notebou servicního technika. Detaily jsou popsány v Konfiguraèním manuálu Merya RTLS. Nedílnou souèástí FLR je software Perimon. obr. 8 - tag RLK-06 obr. 9 tag RLK-06n rub obr pøipnutí tagu na zápìstí obr RFID pøijímaè FLR-03 RF 868 MHz 61*35*12 mm

4 Systém Merya RTLS je vhodný pro riziková pracovištì, napø. železárny, slévárny, chemièky, kalírny, mrazírny, apod., nebo noèn? single-provozy. Detektory je možno umístit na pracovištì, popø. pøímo na pracovní stroj, nebo se rozmístí do oblastí, kde je požadována a lalizace osob. Alarmové a stavové informace z osobních tagù se periodicky v reálném èase pøenášejí prostøednictvím detektorù do centrální jednotky RLU. Tato v pøípadì krizové události vyvolá alarmové scénáøe (siréna, svìtelný panel, , 3D vizualizace na monitoru, natoèení PTZ kamer, pøenos do nadstavbových dohledových systémù, atd..). Systém umí pøímo z jednotky RLU øídit všechny analogové PTZ kamery s protolem ovládání Pelco-D nebo implementované IP kamery Samsung, Axis, Panasonic, Dallmeier, Bosch. Po dohodì s v?robcem lze implementovat do systému také jiné typy IP kamer. Do pamìti centrální jednotky RLU se ukládají záznamy o výše uvedených alarmových situacích a také zda se osoby nacházely v jednotlivých oblastech oprávnìnì, èi neoprávnìnì. Maximální poèet takto vytvoøených záznamù v pamìti centrální jednotky RLU je Dálkový dohled systému a všech nashromáždìných dat je možno provádìt prostøednictvím bìžného WEB prohlížeèe v rámci sítì nebo Internet. Program Merya RTLS umožòuje on-line zobrazovat pozici tagù pomocí grafické 3D vizualizace. Program pøitom využívá pùdorysné výkresy jednotlivých podlaží budov (ve formátu PNG). Pùdorysné výkres lze použít také pro vizualizaci polohy osob v blízkém olí budov, a to v pøípadì, že jsou také v tomto olí budov instalovány detektory Vítkovice Steel home historie uživatelé SOS sklad B4 obr Pohled na obrazovku vizualizaèního software V pøípadì požadavku na sledování pøítomnosti osob v uzavøené oblasti (nikoli hlídání bezpeènosti), postaèí pro øešení pouze tzv. pláš ový monitoring. Detektory se v tomto pøípadì umís ují z obou stran dveøí, bran, vstupù, apod a po podle obr. è 13 Centrální jednotka RLU vyhodnotí získané informace, na základì kterých urèí, zda se pøíslušný osobní tag on-line nachází v dané oblasti èi nikoliv a to i v pøípadì, že tag je již mimo rádiový dosah systému. Tuto metodu lze libovolnì kombinovat se základní metodou u detektorù rozmístìných na klíèových místech uvnitø haly. oblast venek osoby v oblasti Patric Hujdus John Root podmínka a) vzdálenost: A > B b) vzdálenost: A > C c) perioda tagù 1 s legenda venek RLK,RLH osobní tag detektor RTLS Šablony Osoby Tagy Detektory Osoby Skupiny osob Oblasti Oprávnìní Bezpeènost FLM FLU FLE kalírna Joseph Brown Joshua Davies Thomas Smith area: HALL A soustruh oblast: Hala-B osoby v oblasti Mark Twain B.B. King Dolly Buster Hala-B oblast: Hala-A osoby v oblasti Samuel Williams Joshua Davies Thomas Smith Joseph Brown Sophie Evans Maria Wagner Eric Clapton Hala-A Eric Clapton Ivo Pelan Detail: venek obr Dispozice øešení - Pláš ový monitoring lis Petr Kalandra Samuel Williams B A Hala-A C PTZ kamery slévárna Zobrazení 3D Sophie Evans Maria Wagner

5 Detektory slouží pro pøíjem periodických rádiových signálù od osobních tagù a jejich následný pøenos do centrální jednotky RLU. Detektory se rozmístí do oblastí, kde je požadována a lalizace osob (napø. na každé pracovištì - jeden detektor ). V pøípadì, že se osobní tag dostane do uživatelsky nastaveného dosahu detektoru (volitelnì od 0,5 až do 50m / 150m), detektor vyhodnotí tuto událost jako osoba v oblasti. dosah je nastavitelný komunikace po sbìrnici Rs485 nebo bezdrátovì senzor otøesu a náklonu detektoru, tamper 4x logický vstup, 2 log. výstup, 1x analog možnost pøipojení zaøízení Wiegand možnost pøipojení modulu BlueTooth (RBT-01) autonomní pøístupový systém pro jedny dveøe napájení 8-28V, krytí IP66 možnost pøipojení ziskové externí antény UMTS 6 prùchodek pro kabely... platí pouze pro -05b nebo -05ba Základem systému je nadefinování uživatelských oblastí kolem jednotlivých detektorù. Dosah jednotlivých oblastí X1-X3 je uživatelsky konfigurovatelný v SW pro každý detektor samostatnì (obr è , zelená kružnice). Tímto je zabezpeèena velká variabilita systému Merya RTLS. Následnì je možno v systému nadefinovat oprávnìní jednotlivým osobním tagùm, zda-li se v tìchto oblastech mohou èi nemohou vyskytovat, vèetnì možnosti a indikace alarmových událostí v tìchto oblastech. Detektor mùže pøijímat bezpeènostní alarmové zprávy od tagù v rádiovém dosahu urèeném typem antény (obr è , šedá kružnice).v pøípadì alarmové situace je tato informace indikována lálnì na výstupech detektoru, centrálnì v jednotce RLU, nebo v nadstavbových dohledových systémech, se kterými RLU pøímo komunikuje. rádiový dosah detektoru Oblast-A obr osoba oprávnìnì v oblasti X1 dosah oblasti rádiový dosah detektoru Oblast-B X2 obr osoba neoprávnìnì v oblasti dosah oblasti obr detektor obr detektor -05b rádiový dosah detektoru Oblast-C SOS 130*90*60 mm 180*90*60 mm X3 dosah oblasti obr alarmové volání osoby

6 Detektory jsou napájeny a komunikují po sbìrnici RS485, která je zakonèena v monitorovací jednotce FLM, která komunikuje s centrální jednotkou RLU. Pro propojení detektorù se používá kabel typu FTP. max. 20 ks kabel FTP RS485 Detektory jsou napájeny z lálního zdroje 7-28V. Detektory komunikují rádiovì s nejbližší monitorovací jednotkou FLM. Dosah rádiové komunikace mezi detektory a monitorovací jednotkou FLM je dán typem antén (max 40 až 200m). = 7-28V tag RLK tag RLK RFID: 007 RFID: 105 RFID: 030 RFID: 007 RFID: 105 RFID: 030 RFID: 040 RFID: 040 tag RLH BUS-2 BUS-2 BUS-2 BUS-2 tag RLH obr. 19 RFID: 108 RFID: 108 legenda legenda RLH (RLK) osobní tag RFID detektor Terminator FLM monitorovací jednotka U RLU centrální jednotka detektor U RLU centrální jednotka dohledové pracovište RLH (RLK) osobní tag RFID FLM monitorovací jednotka Monitorovací jednotky FLM mohou komunikovat s centrální jednotkou volitelnì pøes Ethernet (v síti ) nebo pøostøednictvím sbìrnice RS 485, která slouží také pro distribuci napájení všem modulùm. Centrální jednotka RLU je pouze jedna a tvoøí srdce celého systému. Systém Merya RTLS nevyžaduje v místì instalace žádný poèítaè ani software, všechny moduly pracují jako embedded. Také tato skuteènost žaruèuje velmi vysou stabilitu a nezávislou funkènost celého systému! PTZ kamera, IP 12-30V 12-30V 12-30V BUS-2 MASTER RS 485, kabel FTP BUS-2 komunikace pøes Etherent komunikace pøes RS V obr. 20 obr V nebo Internet nebo RS485 nebo Internet nebo RS V 8-28V BUS-1 U U BUS-3 U 12-30V PTZ kamera, analog legenda PTZ kamera detektor dohledové pracovište RLH (RLK) osobní tag RFID Terminator FLM monitorovací jednotka U RLU centrální jednotka dohledové pracovište PTZ kamera

7 Software systému Merya RTLS je uživatelsky pøehledný a zobrazuje všechny potøebné uživatelské informace jak o provozu, tak i o technickém stavu všech prvkù. Merya RTLS: Vitkovice Steel home historie uživatelé Detektory Tagy Osoby Skupiny osob Oblasti Pøístup Bezpeènost FLU FLM FLE PTZ kamery Zobrazení 3D Zavrít on-line konfigurace osoby: Pøíjmení: Jméno: osobní èíslo: ID tagu: Provozní stavy Dvoøák Filip PE Technické stavy ID tagu Typ: Osoba Skupina osob Filtr: Kalièi Kalièi Kalièi Kalièi od: 5:00 do: 15:00 Datum èas Kategorie 6:00 6:01 6:10 7:35 7:40 12:01 12:40 14:33 14:35 Joshua Davies Thomas Smith Eric Clapton Pelan Kalandra Joseph Brown Sam Williams Sophie Evans Kubista Merya RTLS: Vitkovice Steel je v oblasti: kalírna slévárna soustruh - - sklad B4 lis Osoba oprávnìní: neoprávnìn - - již po dobu 25 min 85 min 5 min 24 hodin 2 hodin 25 min 85 min Pohyb obr Uživatelská èást - operaèní obrazovka historie Náklon slévárna 12 min slévárna 61 min obr Uživatelská èást - operaèní obrazovka on-line Status Kategorie: historie H1 vrátnice A Hala A pracovní oblast - soustruh pracovní oblast - lis pracovní oblast - výdejna pracovní oblast - sklad Alarm Naèti z modulu do databáze Naèti z databáze pracovní oblast - soustruh baterií 3.55 V 3.54 V 3.55 V 3.51 V 3.38 V 3.02 V 3.75 V 3.76 V 3.52 V 3.40 V zobrazit formuláø pro: definice osoby on-line stav osob on-line stav osob Poèet zobrazen?ch z?znamù: 10 home historie uživatelé Detektory Tagy Osoby Skupiny osob Oblasti Pøístup Bezpeènost FLU FLM FLE PTZ kamery Zobrazení 3D Zavrít on-line Událost User Oblast Oprávnìní Modul ležící osoba nehybnost Program Merya RTLS umožòuje integraci do jiných nadøazených SW systémù. Komunikaci s tìmito nadøazenými systémy zajiš uje pøímo centrální jednotka RLU, která má integrován standardní konfigurovatelný komunikaèní protol SAP, SNMP-2, OPC nebo proprietální protoly. Centrální jednotka RLU pak v reálném èase zasílá podrobné zprávy o alarmových událostech, jako napø.: osoba leží, nehybnost, pád, volání SOS, osoba v oblasti, neoprávnìný pobyt v oblasti, prùchod dveømi, inkognito prùchod, atd..). Jako dalším pøíkladovým využitím integrace je možné propojení centrální jednotky RLU s databází kamerového systému Milestone. Pøi alarmových událostech RLU pošle a uloží do databáze kamerového systému popis události a øadu stringù, podle kterých posléze umožòuje Milestone velmi komfortnì vyhledávat videa alarmových událostí. Možný dotaz: Najdi všechna videa, na kterých mìl uživatel Koudelka detekovu událost nehybnost v hale A-expedice. Merya RTLS umožòuje také HW integraci s jinými systémy a to pomoci expandérù FLE s 16-ti logickými výstupy nebo pomocí èteèek osobních tagù, které umí po standardním Wiegand rozhraní zaslat informaci o pøístupu osoby do jiných systémù. Maria Wagner nehybný Hala B Hala C ležící SOS ne ID modulu

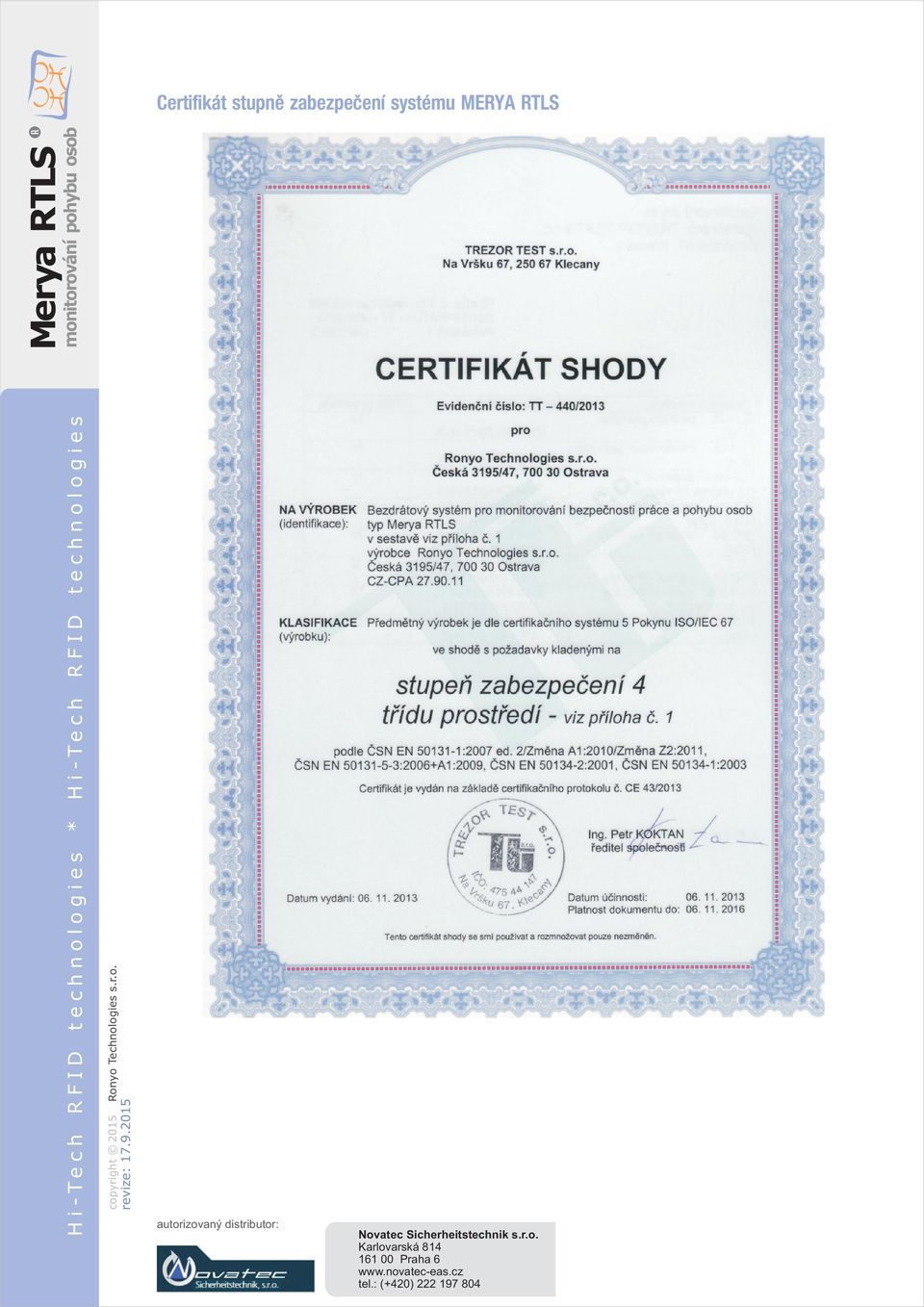

8 monitorování pohybu osob technologies RFID H i -Te c h Ronyo Technologies s.r.o. copyright 2015 * technologies RFID H i -Te c h Merya RTLS C e r t i f i k á t s t u p n ì z a b e z p e è e n í s y s t é m u M E R Y A R T L S
