1 ID Locator Track 030 Locator ID kontrola obchùzky ID ID protikrádežový systém støežení materiálu, automobilù, stavebních strojù atd. ID monitorování øádného provádìní obchùzky strážných Jednoduché ovládání systému pomocí mobilu nebo pageru Easy pro okamžité použití bez nastavování a konfigurace Technologie Locator slouží pro ID bezdrátovou pøedmìtovou ochranu volnì loženého materiálu, zboží, vìcí, staveniš stavebních firem, automobilù, nádrží pohonných hmot, kontejnerù, stavebních strojù, rozvadìèových skøíní, umìleckých dìl, obrazù atd., a to i na volném prostranství. Na tyto objekty se umístí akceleraèní detektory FLB, FLC, FLI, FLL. V pøípadì, že v dobì støežení dojde k nežádoucí manipulaci s objektem opatøeným detektorem, systém situaci vyhodnotí jako alarm. V pøípadì, že je pozemek rozlehlý, lze do jednoho systému pøipojit nìkolik monitorovacích jednotek FLM a tak pokrýt velké prostranství. Systém mùže být také vybaven speciálním logovacím pagerem FLP. Pager FLP slouží pro dálkové ovládání systému, indikace ových stavù a info o stavu systému a také logování obchùzkové èinnosti strážných (provádìjících pravidelnou obchùzku) kolem stanoviš s ID tagy. Centrální jednotka AL umí pøímým øízením natoèit na místo incidentu otoènou PTZ kameru. Jednotka mùže být propojena s EZS systémem nebo mùže pomocí pøídavného GSM modemu komunikovat s jednotlivými uživateli pomocí mobilního telefonu. Nejjednodušší varianta technologie Locator je set Easy. Je urèen pro nejširší segment trhu - pro jakékoli spotøebitele bez technického vzdìlání. Easy je ideální pro lokální mobilní støežení motorek, kol, koèárkù, stanù atd. obr. 1 - ID tag FLB-05 Q1, revize:

2 ID Locator Nejjednodušší varianta technologie Locator je set Easy. Tvoøí jej pouze tag FLK a pager FLP s nabíjeèkou. Prodává se jako set urèený pro spotøebitele bez znalostí techniky. Výrobek staèí rozbalit a používat dle návodu. Pomocí pageru se tag FLK zapíná (vypíná) do stavu støežení. Na pageru je indikován a síla signálu z tagu, aby nebyla pøekroèena komunikaèní vzdálenost. Nastavení citlivosti pøístroje se provádí jednoduše pomocí dvou tlaèítek. Na pageru lze zvýšit nebo snížit citlivost tagu FLK na otøesy vyvolávající. obr. 2 - nabíjeèka FLX obr. 3 - pager FLP dosah v interiérech pøes zdi pager v odìvu... pøes 1 zeï / cca 35m pager na stole... pøes 5 zdí / cca 25m pager v odìvu... max. 40 m pager na stole... max. 50 m dosah v interiérech pøes zdi pager v odìvu... pøes 1 zeï / cca 35m pager v odìvu... pøes 4 zdi / cca 25m pager v odìvu... max. 40 m pager na stole... max. 50 m pager zavìšen uvnitø stanu... max. 50 m pager na zemi... max. 20 m obr. 4 - tag FLK FLK tag umístìn v zavazadlovém prostoru parkovištì u restaurace Mìøení dosahu byla provádìna na pøímou viditelnost, v prostøedí bez rušení na daném kanále. V pøípadì, že jsou tagy FLB, FLC, FLI, FLL umístìny na masivních kovových pøedmìtech, mùže být dosah menší. stan lodì vodákù na bøehu FLK tag v lodi FLK tag umístìn v koèárku FLK tag umístìn v zipu stanu obr. 5 motorky, kola stany koèárky vodácké lodì

3 FLM-05 FLM-05 FLM-05 FLM-05 FLM-05 FLM-05 ID Locator Plná varianta technologie Locator tvoøí centrální jednotka AL, volitelnì navíc monitorovací jednotka FLM a ID tagy. Instalace je velmi snadná, ale systém vyžaduje základní konfiguraci technikem. Pro uživatele je k dispozici pager FLP nebo mobil pro ovládání systému a pro pøíjem alarmových zpráv. Pager FLP umožòuje indikovat alarmové zprávy v pøípadì, že je v rádiovém dosahu AL nebo FLM jednotky. Max je 150m. obr. 6 zeï zeï zeï zeï zeï zeï min. 3 m min. 3 m min. 3 m min. 3 m min. 3 m min. 3 m AL nebo FLM AL nebo FLM AL nebo FLM AL nebo FLM AL nebo FLM AL nebo FLM A < 1 m... max. 100m A > 1 m... max. 180m A < 1 m... max. 100m A > 1 m... max. 180m tag na palubovce... max. 100 m dosah v interiérech pøes zdi tag v kapse odìvu... pøes 1 zeï/ cca 30m tag v kapse odìvu... pøes 4 zdi / cca 20m tag v kapse odìvu... max. 40 m dosah v interiérech pøes zdi tag za obrazem... pøes 1 zeï/ cca 35m tag za obrazem... pøes 4 zdi / cca 25m tag za obrazem... max. 50 m tag FLC na nádrži... max. 100m A A FLB tag svisle FLC tag svisle pøipevnìn magnetem na nádrži FLC tag svisle pøipevnìn magnetem FLL-05 umístìn za oknem FLK FLI za plátnem Mìøení dosahu byla provádìna na pøímou viditelnost, v prostøedí bez rušení na daném kanále. V pøípadì, že jsou tagy FLB, FLC, FLI, FLL umístìny na masivních kovových pøedmìtech, mùže být dosah menší. obrazy mrtvého muže osobní autmobil kovový kontejner døevìný box palivová nádrž

4 ID konfigurace: vùz 005 vùz 006 vùz 007 vùz 008 vùz 009 název: oblast: oblast A perimetr OVS FMA ABM OVR OVS typ støež. objektu Stav støežení: vypnuto Vítr zobrazit formuláø pro: pøiøazení úsekù pøiøazení tagù pøiøazení vnoøených oblastí on-line stav oblastí Stav alarmu: id=5028 ID Locator 1 Ovládání systému (støežení / nestøežení) libovolné oblasti (množiny) tagù FLB, FLC, FLL, FLI se provádí prostøednictvím FLP pageru. V pøípadì, že uživatelé chtìjí komunikovat se systémem prostøednictvím pageru, musí být pager FLP v dosahu alespoò jedné monitorovací jednotky. Do stavu (støežení / nestøežení) lze uvést konkrétní jednotlivý tag (napø. jeden automobil). To umožòuje støežit všechny objekty, zatímco s jedním z nich je dovolená manipulace. Alternativnì lze systém ovládat pøímo z poèítaèe SW PerimetrLocator nebo skrytými vypínaèi. AL-05 centrální jednotka pachatel uživatel siréna skryté vypínaèe ID= ID= ID= ID= (pouze 2 oblast i) LAN 2 V pøípadì, že v objektu, ve kterém projektujeme pøedmìtovou ochranu je instalovaná el. zabezpeèovací signalizace EZS (dále jen EZS), bude systém Locator Profi tvoøit jeho inteligentní detekèní systém. Logické vstupy a alarmové výstupy jednotky AL nebo FLE jsou propojeny s ústøednou EZS. Ovládání systému (støežení / nestøežení) libovolné oblasti (množiny) tagù FLB, FLC, FLL, FLI se provádí prostøednictvím ovládací klávesnice EZS nebo pøímo z poèítaèe SW PerimetrLocator nebo FLP pagery. V pøípadì, že uživatelé chtìjí komunikovat se systémem prostøednictvím pageru, musí být pager FLP v dosahu alespoò jedné monitorovací jednotky. Do stavu (støežení / nestøežení) lze uvést konkrétní jednotlivý tag (napø. jeden automobil). To umožòuje støežit všechny objekty, zatímco s jedním z nich je dovolená manipulace. Systém podporuje max. 255 samostatných oblastí (množin) tagù. Prostøednictvím sbìrnice RS485, datové sítì LAN nebo obecnì prostøednictvím protokolu TCP/IP lze k jednotce AL pøipojit až 16 FLM jednotek. V jednom systému AL lze nakonfigurovat max tagù. Maximální poèet tagù v rádiovém dosahu jedné jednotky FLM nebo AL je 100 ks. Ovládání støežení z EZS systému má prioritní pøednost pøed ovládáním z poèítaèe nebo pøed ovládáním z pagerù FLP. E AL-05 centrální jednotka FLE expandér, 16*output, 6* input FLM monitorovací jednotka pachatel ostraha atd... ID= 0107 obr. 1 - Architektura Locator Basic ID= 0106 A rm /Disa r m ID= 0103 ID= 0104 obr Architektura Locator Basic ID= 0109 pager FLP RS 485 nebo TCP/IP PTZ kamera Al ar m Ar m/d is arm RS 485 nebo LAN obr. 8 - Architektura Locator Profi E pager FLP ID= 0108 EZS PC SW PerimetrLocator

5 ID konfigurace: vùz 005 vùz 006 vùz 007 vùz 008 vùz 009 název: oblast: oblast A perimetr OVS FMA ABM OVR OVS typ støež. objektu Stav støežení: vypnuto Vítr zobrazit formuláø pro: pøiøazení úsekù pøiøazení tagù pøiøazení vnoøených oblastí on-line stav oblastí Stav alarmu: id=5028 ID konfigurace: vùz 005 vùz 006 vùz 007 vùz 008 vùz 009 název: oblast: oblast A perimetr OVS FMA ABM OVR OVS typ støež. objektu Stav støežení: vypnuto Vítr zobrazit formuláø pro: pøiøazení úsekù pøiøazení tagù pøiøazení vnoøených oblastí on-line stav oblastí Stav alarmu: id=5028 ID Locator 3 4 Ovládání systému (støežení / nestøežení) libovolné oblasti (množiny) tagù FLB, FLC, FLL, FLI se provádí prostøednictvím mobilních telefonù (a to buï prozvánìním nebo zasíláním SMS zpráv). V pøípadì, že uživatelé chtìjí komunikovat se systémem prostøednictvím pageru, musí být pager FLP v dosahu alespoò jedné monitorovací jednotky. Do stavu (støežení / nestøežení) lze uvést konkrétní jednotlivý tag (napø. jeden automobil). To umožòuje støežit všechny objekty, zatímco s jedním z nich je dovolená manipulace. Alternativnì lze systém ovládat prostøednictvím FLP pageru, pøímo z poèítaèe SW PerimetrLocator nebo skrytými vypínaèi. GSM AL-05 centrální jednotka GSM modem GD-04 pachatel uživatel skryté vypínaèe ( pouze 2 obl asti) ID= ID= obr Architektura Locator Profi GSM ID= 0103 ID= 0104 GSM LAN Arm /D isa rm obr. 9 - Architektura Locator Basic GSM Aal rm pager FLP mobil PC SW PerimetrLocator V pøípadì, že je požadována ve volném prostranství bez infrastruktury, tvoøí jádro systému centrální jednotka Locator Profi GSM doplnìná o GSM modem. Této architektury se využívá pøi støežení stavebních strojù u dálnice, materiálu na staveništích stavebních firem, meteostanic atd. Systém v pøípadì poplachu prozvání a zasílá krátké SMS zprávy na urèené mobilní telefony. Ovládání systému (støežení / nestøežení) libovolné oblasti (množiny) tagù FLB, FLC, FLL, FLI se provádí prostøednictvím mobilních telefonù (a to buï prozvánìním nebo zasíláním SMS zpráv), prostøednictvím ovládací klávesnice EZS, pøímo z poèítaèe SW PerimetrLocator nebo FLP pagery. V pøípadì, že uživatelé chtìjí komunikovat se systémem prostøednictvím pageru, musí být pager FLP v dosahu alespoò jedné monitorovací jednotky. Do stavu (støežení / nestøežení) lze uvést konkrétní jednotlivý tag FLB (napø. jeden automobil). To umožòuje støežit všechny objekty, zatímco z jedním z nich je dovolená manipulace. Systém podporuje max. 255 samostatných oblastí (množin) tagù. Ovládání støežení z EZS systému má prioritní pøednost pøed ovládáním z poèítaèe nebo pøed ovládáním z pagerù FLP. Prostøednictvím sbìrnice RS485, datové sítì LAN nebo obecnì prostøednictvím protokolu TCP/IP lze k jednotce AL pøipojit až 16 FLM jednotek. V jednom systému AL lze nakonfigurovat max tagù. Maximální poèet tagù v rádiovém dosahu jedné monitorovací jednotky FLM nebo AL je 100 ks. GSM E AL-05 centrální jednotka GSM modem GD-04 FLE expandér, 16*output, 6* input FLM monitorovací jednotka pachatel ostraha ID= 0106 atd... ID= 0107 ID= 0109 pager FLP RS 485 nebo TCP/IP PTZ kamera RS 485 nebo LAN GSM E ID= Ar m/disarm ID= 0108 mobil EZS PC SW PerimetrLocator

6 Track 030 Track 030 Track 030 Track 030 Track 030 ID Locator Ovládání pagery FLP Prostøednictvím ID pagerù FLP lze ovládat max. 4 samostatné oblasti (množiny) tagù. Každý pager FLP ovládá pouze jednu. Ovládání mobil. telefony Systém podporuje ovládat prostøednictvím mobilního telefonu dvì samostatné oblasti (množiny) tagù. max 255 uživatelù 1 systém EZS poèet uživatelù je dán typem EZS obr. 11 max 4 oblasti Ovládání systémem EZS Logické vstupy a alarmové výstupy jednotky AL nebo FLE je možné propojit s ústøednou EZS. Ovládání systému (støežení / nestøežení) libovolné oblasti (množiny) tagù se provádí prostøednictvím ovládací klávesnice EZS. Systém podporuje max. 255 samostatných oblastí (množin) tagù. Ovládání støežení z EZS systému má prioritní pøednost pøed ovládáním z poèítaèe nebo pøed ovládáním z pagerù FLP. obr. 13 max 255 oblastí každých 16 oblastí vyžaduje 1 ks FLE max 8 uživatelù SW PerimetrLocator v síti LAN libovolných poèet PC neomezený poèet uživatelù obr. 12 max 2 oblasti Ovládání SW PerimetrLocator Ovládání systému (støežení / nestøežení) libovolné oblasti (množiny) tagù se provádí prostøednictvím SW Perimetrlocator z libovolného poèítaèe v síti LAN, Internet. Systém podporuje max. 255 samostatných oblastí (množin) tagù. obr. 14 max 255 oblastí

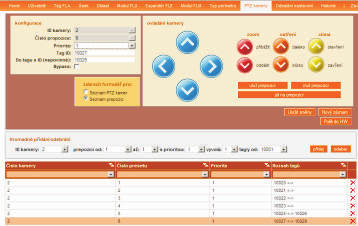

7 ID Locator Ve spolupráci s infrastrukturou prùmyslových kamer umístìných v daném areálu dokáže systém Locator zcela automaticky navést pøímým øízením kameru pøesnì na místo vyvolaného poplachu. Využívá k tomu definice prepozic uložených v kamerách. Locator umí øídit najednou nìkolik PTZ kamer. Tyto funkce nejsou dostupné pro verze centrální jednotky Locator Basic (AL-05 B nebo AL-05 BG). AL centrální jednotka Profi FLM monitorovací jednotka FLP pager strážného ostraha ID= 0106 ID= 0104 Systém umí pøímo z jednotky Locator Profi øídit všechny analogové PTZ kamery s protokolem ovládání Pelco-D. R obr Architektura systému analogových PTZ kamer Systém umí pøímo z jednotky Locator Profi øídit IP PTZ kamery PANASONIC, SAMSNG, AXIS. Pro implementaci jiných IP kamer do systému je nutno výrobci zaslat popis protokolu a kameru zapùjèit. AL centrální jednotka Profi ID=5 24V Ethernet IP camera ID= 0103 ID= 0105 protokol Pelco-D AL centrální jednotka Profi on-line natoèení PTZ kamery sektor ID=0107 kamera PTZ RS Pelco-D ID=4 24V IP kamera PTZ LAN Ethernet IP camera LAN (WAN) ID= 0102 ID= 0107 Ethernet ID=3 obr Architektura systému IP - PTZ kamer 24V IP camera ID= 0111 obr Locator umožòuje natáèet PTZ kamery agenda PTZ kamery - prepozice RS-485 BS-3 LAN agenda PTZ kamery - prepozice ID=1 ID= 0112 R ID=2 ovládací panel CCTV CCTV DVR server

8 ID Locator Výhodou systému Locator Profi je jeho využití v procesu monitorování obchùzky strážných. Díky FLP pagerùm, kterými jsou strážní vybaveni, systém ukládá do databáze pøesnou èasovou osu jednotlivých míst, ve kterých se strážný dostal do blízkosti tagù FLB, FLC, FLL, FLI. Vzdálenost pøiblížení lze uživatelsky volit. Data uložená v pageru FLP se automaticky bezdrátovì vyètou v okamžiku, kdy se strážný nachází v rádiovém dosahu monitorovací nebo centrální jednotky. Systém kontroly obchùzky strážných je implementován v technologii Locator pouze v jednotkách AL-05P a AL-05PG nebo v celé technologii PerimetrLocator. home Filtr: Datum AL centrální jednotka Profi FLM monitorovací jednotka FLP pager strážného ostraha 05:20 hod historie Èas èas od: 10:50 èas do: 05:17 05:18 05:20 05:22 05:25 05:26 05:27 05:30 05:35 07:02 07:03 ID= 0105 uživatelé :59 Kategorie Typy objektu Status dálost modul ID Oblast Úsek živatel 05:22 hod 05:25 hod on-line natoèení PTZ kamery sektor ID=0106 mimo dosah FLM stavební kontejnér ID= :30 hod Tagy Naèti z modulu AL Naèti z databáze :05 mimo dosah umístìno napø. na stožáru ID= 0109 Úseky Oblasti FLE 05:27 hod obr. 18- Locator umožòuje provádìt kontrolu obchùzkové èinnosti strážných obr. 19- Výpis historie pohybu strážných chronologicky za sebou FL technologický uzel ID= 0107 technologický uzel ID= 0108 Locator lze napojit na stávající kamerový systém v areálu s otoènými kamerami. V pøípadì, že se pracovník provádìjící obchùzku pøiblíží k tagu, natoèí systém otoènou kameru v detailu na inkriminované místo. Pro tuto funkci musí být prostor pokryt dostateèným množstvím monitorovacích jednotek. Jejich je cca 150 m. PTZ kamery

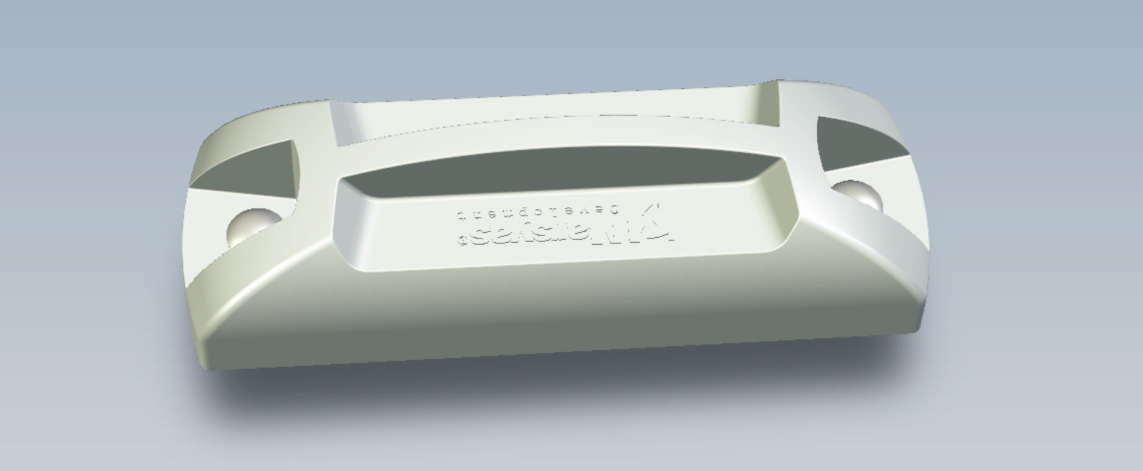

9 ID Locator Akceleraèní detektory pomocí 3-osého akceleraèního èipu detekují veškeré sebemenší pohyby, otøesy a náklon objektu. ID detektory nevyžadují žádnou kabeláž ani napájení. Jejich elektronika a øídící software je prioritnì vyvíjen s ohledem na maximální snížení energetické spotøeby. Baterie jsou uživatelsky mìnitelné. ID detektory musí být v pøímé viditelnosti jednotky AL nebo pøídavných monitorovacích jednotek FLM. Pro všechny detektory platí informace, že citlivost detektoru lze nastavit. Citlivost se nastavuje vzdálenì pomocí poèítaèe. Detektor je vhodný pro svislou instalaci v prumyslovém prostredí. Instalace se provádí pomocí dvou šroubù nebo vrutù, kterými se detektor upevní svisle na hlídaný objekt. Instalace se také mùže provádìt lepením. Dosah je uveden na stranì 2-3. Životnost baterií detektoru FLB, je až 8 let. Provozní teploty: -25 C / +70 C. Detektory FLB, jsou vodìodolné, s krytím IP67. Rozmìry: 163*52*42 mm. obr tag FLB-05 / -05 obr ukázka instalací Detektor je vhodný pro svislou instalaci v prumyslovém prostredí na kovové objekty, do kterých se nesmí vrtat. Detektor se upevòuje na objekt pomocí integrovaných silných magnetù. Detektor umí detekovat sabotáž pøi odstranìní tagu z hlídaného objektu, a to díky rozpojení kalibrovaného magnetického pole. Detektor umí detekovat také vnìjší magnetickou sabotáž. Dosah je uveden na stranì 2-3. Životnost baterií je až 8 let. Provozní teploty: -25 C / +70 C. Detektory FLC jsou vodìodolné, s krytím IP67. Rozmìry: 163* ( ) *42 mm. obr tag FLC-05 na stavebním stroji obr. 23- tag FLC-05 pohled na magnety

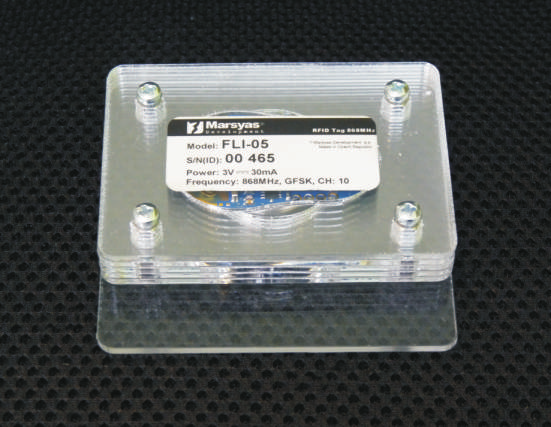

10 ID Locator Detektor je vhodný pro støežení obrazù v galerii. Instalace se provádí zasunutím do zadní èásti rámu obrazu. Instalace detektoru trvá cca 30 sek. Tato metoda je zcela bezpeèná a nevyžaduje žádný zásah do umìleckého díla. Citlivost detektoru lze nastavit tak, aby detekoval manipulaci s rámem nebo jen pouhý dotek prstù na plátno. Citlivost se nastavuje vzdálenì pomocí poèítaèe. Systém vyhlásí alarm také pøi elektronické sabotáži detektoru (napø. pomocí el. paralyzéru). Dosah je uveden na stranì 2-3. Životnost baterií je až 3 roky. Provozní teploty -20 C / +60 C. Rozmìry: 74*(55+15)*12 mm. plátno detektor rám obrazu obr. 24- tag FLI-05 v rámu obrazu obr. 25- tag FLI-05 obr. 26- tag FLI-05 - výmìna baterie Detektor je vhodný pro osobní identifikaci. Nosí se na tkanici na krku, na odìvu nebo na kroužku na klíèích. Navíc tag umí detekovat totální nehybnost osoby. Dosah je uveden na stranì 2-3. Životnost baterií je až 3 roky. Provozní teploty: -20 C / +60 C. Detektory FLK mají krytí IP53. Rozmìry: 61*35*12 mm. obr tag FLK-05 Detektor je vhodný pro instalaci v interiéru nebo do osobních automobilù. Instalace se provádí pomocí oboustranné lepící pásky. Dosah je uveden na stranì 2-3. Životnost baterií je až 6 let. Provozní teploty: -20 C / +60 C. Detektory FLL mají krytí IP54. Rozmìry: 84*53*16 mm. obr. 28- tag FLL-05 obr tag FLL-05 - výmìna baterií

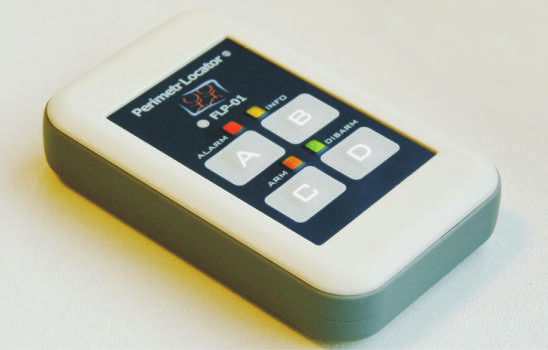

11 ID Locator Osobní pager FLP slouží pro ovládání stavu støežení jedné oblasti tagù a indikuje stav systému. Dále pager FLP slouží pro automatické logování obchùzkové èinnosti strážných. Pager FLP nepøetržitì ukládá do své pamìti èas a èíslo tagu FLB, FLC, FLL, FLI v pøípadì, že se pager pøiblíží do jeho blízkosti. Nashromáždìná data se z pageru automaticky vyètou v okamžiku, kdy je pager v blízkosti monitorovací jednotky FLM. Pager má výdrž pøi nonstop provozu cca 24 hod. Pager se dobíjí prostøednictvím bezkontaktní indukèní nabíjeèky FLX-01. Dosah je uveden na stranì 2-3. Provozní teploty: Rozmìry: ové SMS zprávy lze zasílat osmi urèeným adresátùm (mobilùm). Každá SMS zpráva mùže mít 30 znakù. SMS zprávu mùže systém zdùraznit tím, že po odeslání textù ještì èísla adresátù prozvoní. GSM modem umí odeslat varovnou SMS o ztrátì napájení celého systému, i když je již bez napájení. živatelé si mohou sami mìnit texty SMS zpráv a seznam urèených tel. èísel v bìžném WEB prohlížeèi ve všech svìtových jazycích, komfortnì ze své kanceláøe. -20 C/+60 C. 84*53*16 mm. Centrální jednotku AL lze napájet 12V až 24V DC z externího zdroje nebo adaptérem 230/12V, jež je souèástí dodávky. Systém umí detekovat sabotáž nebo jakoukoli manipulaci s jednotkami AL, FLM, FLE a to i v nestøeženém režimu. obr. 30- pager FLP-01 obr. 31- tag FLK-05 Jednotka AL-05 P Profi obsahuje: - kapacita = max tagù FLB - poèet logických výstupù EOL = 4 ( vyvážené výstupy) - poèet logických výstupù OK = 4 - poèet relé = 2 - poèet sbìrnic RS485 = 3 (pro PTZ kamery a moduly FLM, FLE) - rozhraní pro modul FLD = ano - otoèné DIP pøepínaèe = ano - systémové tlaèítko SW = 2 - ACC detektor modulu = ano obr. 32- centrální jednotka AL, FLM Jednotka AL-05 B Basic obsahuje: obr kapacita = max tagù FLB - poèet logických výstupù EOL = 0 - poèet logických výstupù OK = 4 - poèet relé = 1 - poèet sbìrnic RS485 = 0 (nelze pøipojit CCTV kamery, ani jednotky FLM, FLE) - rozhraní pro modul FLD = ne - otoèné DIP pøepínaèe = ne - systémové tlaèítko SW = 1 - ACC detektor modulu = ne (deska nemá otøesový detektor)
