1.24 FF, 2.24 FF. Z vïsnè plynovè kotle, s nucen m odtahem spalin pro vyt pïnì a p Ìpravu teplè uûitkovè vody (TUV) 10 aû 24 kw

Transkript

1 1.24 FF, 2.24 FF SZ BRNO Z vïsnè plynovè kotle, s nucen m odtahem spalin pro vyt pïnì a p Ìpravu teplè uûitkovè vody (TUV) 10 aû 24 kw 0085 ««OdpovÌd p edpis m n sledujìcìch evropsk ch smïrnic: - 90/396 EU SmÏrnice pro plynovè p Ìstroje - 73/23 EU SmÏrnice pro nìzkè napïtì - 89/336 EU SmÏrnice o elektromagnetickè kompatibilitï - 92/42 EU SmÏrnice o Ëinnosti ï IdentifikaËnÌ ËÌslo v robku: CE-0085AT0281 ï Kotle typu C12 horizont lnì odkou enì, C32 vertik lnì odkou enì, C42 komìn LAS ï kategorie plynov ch p Ìstroj II 2H3B/P ï PodmÌnky pouûitì: - Maxim lnì kotlov teplota: 90 C - Maxim lnì provoznì p etlak: 3 bar - Nastaviteln rozsah provoznì teploty 40 aû 90 C - BezpeËnostnÌ termostat: 105 C ï HluËnost: 45 db (A) CITY 1.24 FF : pouze vyt pïnì CITY 2.24 FF : vyt pïnì a pr tokov p Ìprava TUV CITY 1.24 FF BI : vyt pïnì a akumulaënì p Ìprava TUV pomocì integrovanèho z sobnìku TUV l vedle kotle CITY 1.24 FF BS : vyt pïnì a akumulaënì p Ìprava TUV pomocì oddïlenèho z sobnìku TUV 50, l vedle kotle Druh provozu Palivo Vyt pïnì ZemnÌ plyn H, Pouze vyt pïnì + TUV GAZ Propan CITY 2.24 FF Popis 8666Q002 ÿadu z vïsn ch plynov ch kotl CITYÖFF p edstavujì kotle s vysokou ËinnostÌ s nucen m odtahem spalin. SystÈm s nì spalovacìho vzduchu a nucenèho odtahu spalin m ûe mìt vodorovnè vy stïnì p es obvodovou zeô budovy svislè vy stïnì p es vodorovnou respektive öikmou st echu. HlavnÌ mïdïn v mïnìk s ochranou vrstvou s vysokou tepelnou odolnostì umoûúuje dos hnout Ëinnost spalov nì aû 92 %. Kotle CITYÖFF jsou vybaveny plynov m atmosfèrick m ho kem s modulacì tepelnèho v konu v rozsahu 8 aû 24 kw. CITY 1.24 FF BI 8666Q017A Z vïsnè kotle ady CITYÖFF jsou optim lnï p izp sobeny pouûitì pro vyt pïnì resp. vyt pïnì s p Ìpravou TUV. Mont ûnì r m, kter je souë stì z kladnìho vybavenì, umoûúuje snadnè p ipojenì kotle jak p i nov ch instalacìch, tak i v p ÌpadÏ v mïny tepelnèho zdroje p i rekonstrukci st vajìcì topnè soustavy. U kombinovan ch kotl je eöena pr tokov p Ìprava TUV navìc s moûnostì okamûitè energetickè rezervy. V p ÌpadÏ vyööìch n rok na p Ìpravu TUV jsou k dispozici z vïsnè z sobnìky s nep Ìm m oh evem o objemu 50, litr. GENER LNÕ ZASTOUPENÕ PRO»R A SR: Stiebel Eltron spol. s r. o., K H j m 946, Praha 5, tel.: (02) , fax: (02) info@stiebel-eltron.cz,

2 P ednosti z vïsn ch kotl ady CITYÖFF Z kladnì vybavenì ady z vïsn ch kotl CITY umoûúuje snadnè uvedenì do provozu: - V bïr ze dvou dèlek horizont lnìho odkou enì mm, vertik lnì odkou enì p ipojenì na komìn LAS Vöechny modely z vïsn ch kotl CITYÖFF mohou b t vybaveny tïmito typy odkou enì. PodrobnÏjöÌ informace jsou uvedeny na str nk ch 13 aû Mont û na n stïnn r m vybaven mont ûnì rampou pro p ipojenì vody a plynu Vöechny z vïsnè kotle ady CITY jsou dod v ny v z kladnìm vybavenì s mont ûnìm r mem, umoûúujìcìm zavïöenì kotle. SouË stì tohoto r mu je p ipojovacì rampa vybaven 5 uzavìracìmi ventily a tvarovan m potrubìm umoûúujìcìm p ipojenì vody a plynu shora zdola. Toto zapojenì umoûúuje provèst kontrolu tïsnosti otopnè soustavy jeötï p ed instalacì kotle. VypouötÏnÌ kotle je eöeno v vodem z PVC 32 mm, kter je souë stì dod vky. - VestavÏn hydraulick oddïlovaë Vöechny z vïsnè kotle ady CITY jsou vybaveny vestavïn m hydraulick m oddïlovaëem, kter umoûúuje efektivnì napouötïnì topnè soustavy z okruhu studenè vody p Ìmo na kotli p i dodrûenì platn ch hygienick ch p edpis. - Z kladnì dod vka v provedenì pro zemnì plyn propan Vöechny z vïsnè kotle ady CITY jsou dod v ny v z kladnìm provedenì pro zemnì plyn H propan. Pro propan je moûno objednat jako zvl ötnì p ÌsluöenstvÌ sadu HA SnadnÈ elektrickè p ipojenì Vöechny z vïsnè kotle ady CITY jsou vybaveny kabelem pro p ipojenì elektrickèho nap jenì. P ipojenì dalöìho p ÌsluöenstvÌ se prov dì jednoduch m konektorov m propojenìm v zadnì Ë sti ovl dacìho panelu kotle. - VybavenÌ z vïsn ch kotl ady CITY 1.24 FF pro p ipojenì k z sobnìku TUV Vöechny z vïsnè kotle ady CITY 1.24 FF jsou od v robce vybaveny pro p ipojenì k z sobnìku TUV: p epìnacìm ventilem TUV, hydraulick m propojenìm a uzavìracìmi ventily. - VÌcefunkËnÌ kohout pro kotle ady CITY 2.24 FF Z vïsnè kotle ady CITY 2.24 FF jsou od v robce vybaveny vìcefunkënìm kohoutem pro vstup studenè vody. Tento kohout 2. P ehled jednotliv ch model äirok nabìdka jednotliv ch model umoûúuje splnit vöechny obvyklè poûadavky jejich vyuûitì: samotnè vyt pïnì, vyt pïnì s pr tokovou p Ìpravou TUV a vyt pïnì s akumulaënì p Ìpravou TUV. Vöechny modely jsou k dispozici jak pro spalov nì zemnìho plynu, tak pro spalov nì kapalnèho plynu - propanu. ðsamotnè vyt pïnì 4 modely kotl CITY 1.24 FF VH 8 CITY 1.24 FF VH 15 CITY 1.24 FF VV 12 CITY 1.24 FF V 3CE m vestavïn uzavìracì kohout, vyjìmateln filtr, regulaënì ventil pr toku TUV a vypouötïcì öroub. Z vïsnè kotle CITY jsou vybaveny jednoduch m ovl dacìm panelem s n sledujìcìmi funkcemi: - Ovl dacì panel z vïsn ch kotl ady CITY obsahuje dvï regulaënì rovnï - pro uûivatele a pro servisnìho technika. Uûivatel m ûe mïnit n sledujìcì parametry z vïsnèho kotle: ï druh provozu ï teplotu kotlovè vody ï teplotu TUV Teplota je zn zorúov na elektronicky na displeji ovl dacìho panelu; dvï zelenè LED diody urëujì, jedn -li se o okruh vyt pïnì TUV. ElektrickÈ propojenì po sbïrnici (BUS) mezi ovl dacìm panelem kotle a d lkov m ovl d nìm EASYMATIC (zvl ötnì p ÌsluöenstvÌ) umoûúuje navìc: ï regulovat teplotu vyt pïnèho prostoru ï ËasovÏ nez visle programovat okruh vyt pïnì a okruh TUV ï d lkovï ovl dat kotel ï zobrazenì druhu eventu lnì poruchy kotle - RegulaËnÌ roveú pro servisnìho technika Tato roveú se inicializuje stiskem tlaëìtka "KominÌk" na ovl dacìm panelu kotle. Tento reûim umoûúuje provoz kotle na minim lnì a maxim lnì tepeln v kon za Ëelem se ÌzenÌ kotle p i prvnìm uvedenì do provozu a kontrolu bezpeënostnìho termostatu kotle p i pravideln ch periodick ch prohlìdk ch kotle, s doporuëen m intervalem prohlìdek 1 rok. Stiskem tlaëìtka " Diagnostika poruch" se na displeji zn zornì poslednì 3 druhy poruch, kterè se na kotli, resp. v p ipojenè topnè soustavï vyskytly. P Ìprava teplè uûitkovè vody (TUV) CITY 2.24 FF: Pr tokov p Ìprava TUV s energetickou rezervou Z vïsn kotel CITY 2.24 FF umoûúuje pr tokovou p Ìpravu TUV pomocì mïdïnèho v mïnìku TUV, kter obsahuje energetickou rezervu, zajiöùujìcì teplou vodu okamûitï po otev enì odbïrovèho mìsta TUV. Z roveú je umoûnïn zpoë tku minim lnì pr tok TUV 2 l/min. CITY 1.24 BI FF a 1.24 BS FF: akumulaënì p Ìprava TUV pomocì z sobnìku Vöechny z sobnìky TUV, kterè se dod vajì s v öe uveden mi kotli jsou uvnit opat eny smaltem (vypalovacì teplota 890 C), kter splúuje nejp ÌsnÏjöÌ hygienickè poûadavky pro potravin skè Ëely. PÏnov recyklovateln izolace omezuje tepelnè ztr ty tïchto z sobnìk na minimum. Vöechny modely mohou b t volitelnï vybaveny : - horizont lnìm odkou enìm 60/100 mm, l = 800 mm (ÖVH 8) - viz str horizont lnìm odkou enìm 60/100 mm, l = 1500 mm (ÖVH 15) - viz str vertik lnìm odkou enìm 80/125 mm, v = 1210 mm (ÖVV 12) - viz str adaptèrem pro p ipojenì na komìn LAS (ÖV 3 CE) - viz str. 24 Z vïsnè kotle CITY 1.24 jsou urëeny pro samotnè vyt pïnì. Jsou vöak vybaveny funkënìmi prvky, kterè umoûúujì p ipojenì z sobnìkovèho oh ÌvaËe TUV (viz modely 1.24 FF BI a 1.24 FF BS na n sledujìcì stranï). 8666Q002 Modulovan v kon kotle 10 aû 24 kw 2

3 ð Vyt pïnì a pr tokov p Ìprava TUV 4 modely kotl CITY 2.24 FF VH 8 CITY 2.24 FF VH 15 CITY 2.24 FF VV 12 CITY 2.24 FF V 3CE V mïnìk TUV z vïsn ch kotl CITY 2.24 FF umoûúuje okamûitou p Ìpravu TUV po otev enì odbïrovèho mìsta TUV. V mïnìk TUV obsahuje energetickou rezervu, zajiöùujìcì teplou vodu okamûitï po otev enì odbïrovèho mìsta TUV. Z roveú je umoûnïn zpoë tku minim lnì pr tok TUV 2 l/min. 8666Q002 Modulovan v kon pro vyt pïnì 10 aû 24 kw Modulovan v kon pro TUV 8 aû 24 kw ð Vyt pïnì a akumulaënì p Ìprava TUV pomocì integrovanèho z sobnìku TUV 8 model kotl 8666Q017A CITY 1.24 FF BI-50 VH 8 CITY 1.24 FF BI-50 VH 15 CITY 1.24 FF BI-50 VV 12 CITY 1.24 FF BI-50 V 3CE CITY 1.24 FF BI-80 VH 8 CITY 1.24 FF BI-80 VH 15 CITY 1.24 FF BI-80 VV 12 CITY 1.24 FF BI-80 V 3CE Modulovan v kon pro vyt pïnì 10 aû 24 kw Modulovan v kon pro TUV viz technick data z sobnìk BMF 50 a BMF 80 na str. 5 Komplety CITY 1.24 FF BI 50 a 1.24 FF BI 80 tvo Ì kompaktnì celek z vïsnèho kotle a z sobnìku TUV 50 l 80 l v opl ötïnì shodnèho designu. Z sobnìk lze umìstit volitelnï vlevo vpravo od kotle. Vyrovn nì ËelnÌ strany kotle a z sobnìku se prov dì pomocì vhodnèho mont ûnìho r mu, kter je souë stì z kladnì dod vky: - standardnì provedenì pro model CITY 1.24 FF BI-50 - zesìlenè provedenì pro model CITY 1.24 FF BI-80 Hydraulick propojovacì sada mezi kotlem a z sobnìkem TUV i mont ûnì öablona jsou dod v ny spoleënï se z sobnìkem TUV. Toto eöenì vyt pïnì a komfortnì p Ìpravy TUV p edstavuje zvl öù esteticky dokonalè eöenì ve spojenì kotle a z sobnìku TUV do kompaktnìho celku. ð Vyt pïnì a akumulaënì p Ìprava TUV pomocì oddïlenèho z sobnìku TUV 12 model kotl 8666Q020A CITY 1.24 FF BS-50 VH 8 CITY 1.24 FF BS-50 VH 15 CITY 1.24 FF BS-50 VV 12 CITY 1.24 FF BS-50 V 3CE CITY 1.24 FF BS-80 VH 8 CITY 1.24 FF BS-80 VH 15 CITY 1.24 FF BS-80 VV 12 CITY 1.24 FF BS-80 V 3CE Modulovan v kon pro vyt pïnì 10 aû 24 kw Modulovan v kon pro TUV viz technick data z sobnìk BMF 50 a BMF 80 na str. 5 Z sobnìky TUV BMF 50, BMF 80 i BMS 150 mohou b t v malè i vïtöì vzd lenosti od z vïsnèho kotle CITY 1.24 FF vlevo vpravo od nïj. Vyrovn nì ËelnÌ strany kotle a z sobnìku se prov dì pomocì vhodnèho mont ûnìho r mu, kter je souë stì z kladnì dod vky: CITY 1.24 FF BS-50 a BS-80: - standardnì provedenì pro model CITY 1.24 FF BI-50 - zesìlenè provedenì pro model CITY 1.24 FF BI-80 Hydraulick propojovacì sada mezi kotlem a z sobnìkem TUV i mont ûnì öablona jsou dod v ny spoleënï se z sobnìkem TUV a jsou urëeny pro oddïlenou mont û kotel/z sobnìk s mezerou 15 mm. CITY 1.24 FF BS 150 VH 8 CITY 1.24 FF BS 150 VH 15 CITY 1.24 FF BS 150 VV 12 CITY 1.24 FF BS 150 V 3CE 8666Q035 Modulovan v kon pro vyt pïnì 10 aû 24 kw Modulovan v kon pro TUV viz technick data z sobnìku BMS 150 na str. 5 3

4 3. P ipojovacì rozmïry z vïsn ch kotl a z sobnìk TUV HlavnÌ rozmïry (v mm) CITY 1.24 FF a CITY 2.24 FF 450 = = CITY 1.24 FF s distanënìm r mem (pro mont û se z sobnìkem TUV - 80 litr ) 450 = = CITY 1.24 FF BI-50 a CITY 1.24 FF BI CITY 1.24 FF BI-50 Pozn mka: Pro upevnïnì a hydraulickè p ipojenì se vyuûijì rozmïry a obr zky na stranï 24 a 25. CITY 1.24 FF BI F015 CITY 1.24 FF BS-50, CITY 1.24 FF BS-80 a 1.24 FF BS 150 Komplety CITY 1.24 FF BS jsou kotle CITY 1.24 FF s p Ìstavn m z sobnìkem BMF 50, BMF 80 BMS 150 pro p Ìpravu TUV. Dole jsou uvedeny rozmïry tïchto z sobnìk, rozmïry kotl viz v öe. K vyrovn nì ËelnÌ stïny z sobnìku 80 l a kotle 1.24 FF se pouûìv vyv öen distanënì r m. BMF 50 a BMF 80 BMS = = C B 450 A Ø H M A :»iötïnì v mïnìku B : JÌmka pro Ëidlo termostatu TUV C : JÌmka pro Ëidlo teplomïru H : Ochrann anoda v R 3/4 vstup do v G 3/4 = = = BMF 50 BMF 80 RozmÏr M RozmÏr N RozmÏr P = N P vstup studenè vody R 3/4 v stup z v mïnìku G 3/4 Pohled zespodu 8953F001A mini A : vstup do v mïnìku G 3/4 B : v stup z v mïnìku G 3/4 C : v stup TUV R 3/4 D : vstup studenè vody R 3/4 E : Ochrann anoda F :»iötïnì v mïnìku H : JÌmka A C D Pohled zespodu sejmut spodnì kryt R : VnÏjöÌ z vit Rp : Vnit nì z vit G : Z vit pro plochè tïsnïnì B E H F 8953F004A 4

5 ð SpoleËn technick data z vïsn ch kotl CITY ProvoznÌ podmìnky: max. provoznì teplota kotle: 90 C, max. provoznì hydraulick p etlak: 3 bar, rozsah nastavenì kotlovè teploty: 40 aû 90 C, bezpeënostnì termostat: 105 C, rozsah nastavenì teploty TUV: 40 aû 60 C (model 2.24) Model Jednotka 1.24 FF 2.24 FF 1.24 FF BI FF BS-.. Jmenovit tepeln v kon ( T a TUV) kw Jmenovit tepeln p Ìkon ( T a TUV) kw 26,4 26,4 Ëinnost spalov nì % > 92 > 92 Minim lnì tepeln v kon (pro vyt pïnì) kw Minim lnì tepeln p Ìkon (pro vyt pïnì) kw 11,5 11,5 Tepeln v kon pro TUV kw - 24 Minim lnì tepeln v kon pro TUV kw 8 8 Minim lnì tepeln p Ìkon pro TUV kw 9,5 9,5 Okruh vyt pïnì Jmenovit pr tok ( T = 20 K) l/h Minim lnì provoznì p etlak bar 0,1 0,1 ExpanznÌ n doba Objem l 8 8 Tlak vzduchu bar 0,75 0,75 OrientaËnÌ spot eba plynu ZemnÌ plyn H (G 20) m 3 /h 2,79 2,79 Propan (G 31) kg/h 2,05 2,05 Spalinov cesta MnoûstvÌ spalin ( jmenovit tepeln v kon) kg/h 69,5 69,5 Teplota spalin (jmenovit tepeln v kon) C ElektrickÈ p ipojenì Nap jecì napïtì (50 Hz) V Elektrick p Ìkon VA ð Technick data p Ìpravy TUV CITY 2.24 FF Ëinnost p i jmen. tep. v konu % 90,8 Jmenovit pr tok TUV pro T 30 K l/min 11,2 Minim lnì provoznì p etlak bar 0,1 Minim lnì p etlak p i TUV 11 l/min bar 1,3 Maxim lnì p etlak studenè vody bar 8 Z sobnìky TUV BMF 50, BMF 80 a BMS 150 pro komplety CITY 1.24 FF BI a 1.24 FF BS Maxim lnì provoznì p etlak TUV: 7 bar. Pozn mka: V souladu s»sn je nutno na vstupu studenè vody osadit pojistnou skupinu obsahujìcì pojistn ventil s otevìracìm p etlakem max. 7 bar. Z sobnìk TUV BMF 50 (2) BMF 80 (2) BMS 150 (2) Objem l Objem v mïnìku l Povrch v mïnìku m 2 0,75 0,75 0,90 Tepeln v kon v mïnìku (3) kw Trval v kon (3) l/h äpiëkov v kon p i T 30 K l/10 min MnoûstvÌ TUV p i T 30 K za 1. hodinu (4) l Doba p Ìpravy TUV (z 10 na 60 C) min PohotovostnÌ ztr ta p i 65 C kwh/24 h 1,1 1,1 2,2 Tepeln ztr ta Wh/24 h. l. C 0,53 0,41 0,38 (2) BÏhem p Ìpravy TUV, kotlov teplota je automaticky regulov na na 85 C. (3) T pro TUV je 35 K, teplota studenè vody 10 C. (4) Teplota TUV 65 C, studen voda 10 C. 5

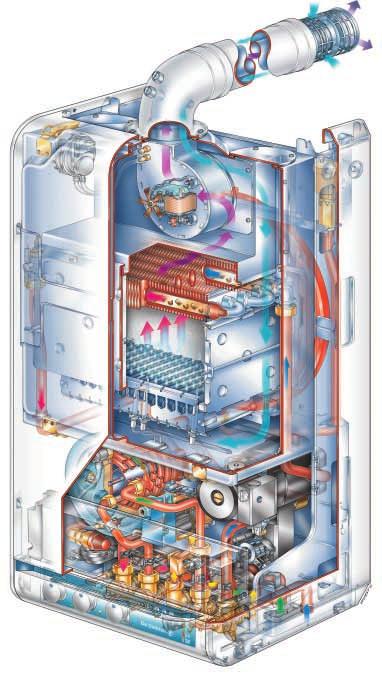

6 CITY 1.24 FF a CITY 2.24 FF Horizont lnì odkou enì Manostat tlaku spalin V vody pro mï enì diferenënìho tlaku a emisì spalin TÏsnÌcÌ spona BoËnÌ stïna opl ötïnì (bìl barva)»elnì stïna kotle (bìl barva) Automatick odvzduöúovaë (propojen p Ìmo s expanznì n dobou) Ventil tor pro odtah spalin»idlo kotlovè teploty BezpeËnostnÌ termostat HlavnÌ mïdïn v mïnìk AtmosfÈrick nerezov ho k ExpanznÌ n doba ManipulaËnÌ chytka Keramick izolace spalovacì komory ZapalovacÌ elektrody IonizaËnÌ sonda OdvzduöÚovaË UtÏsnÏn spalovacì komora»idlo teploty energetickè rezervy TUV 3-stupÚovÈ obïhovè Ëerpadlo MÏdÏn v mïnìk TUV Trojcestn p epìnacì ventil Izolace v mïnìku TUV TlakomÏr VypouötÏnÌ v mïnìku TUV»idlo teploty TUV Pohon p epìnacìho ventilu TUV Pojistn ventil SnÌmaË pr toku Hydraulick oddïlovaë Ovl dacì panel s v klopn m krytem ModulaËnÌ plynov ventil Kohout vratnè vody do kotle VÌcefunkËnÌ kohout pro vstup studenè vody Kohout v stupu topnè vody z kotle Kohout v stupu TUV ZapalovacÌ automatika UzavÌracÌ kohout plynu s p Ëkou Zobrazen model: CITY 2.24 FF VH 8 (mod e resp. slabï vyznaëenè popisy se vztahujì pouze k provedenì CITY 2.24 FF) 6

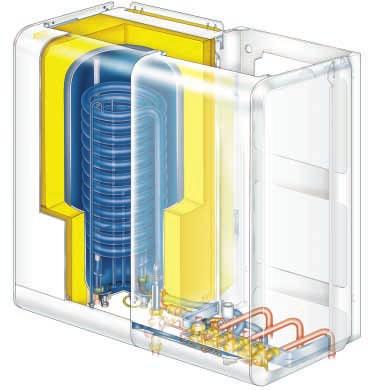

7 CITY 1.24 FF BI-80 Z sobnìk BMF 80»elnÌ panely kotle a z sobnìku ve stejnè rovni Kotel CITY 1.24 s distanënìm r mem V stup TUV OdvzduönÏnÌ v mïnìku PropojovacÌ sada kotel/z sobnìk Pojistn skupina (nenì souë stì dod vky) Vstup studenè vody Hydraulick oddïlovaë Z sobnìk BMF 50 pro komplet CITY 1.24 FF BS-50 Z sobnìk BMS 150 pro komplet CITY 1.24 FF BS-150 V stup TUV Spir lov smaltovan v mïnìk JÌmka pro Ëidlo teplomïru Opl ötïnì z ocelovèho plechu - vypalovacì bìl barva Recyklovateln izolace z pïnovèho polyuretanu bez PBC Recyklovateln izolace z pïnovèho polyuretanu bez polychlorovan ch bifenyl JÌmka pro Ëidlo TUV Ochrann anoda V stup v mïnìku Vstup v mïnìku Vstup studenè vody Spir lov smaltovan v mïnìk Ochrann anoda JÌmka pro Ëidlo TUV OdvzduönÏnÌ v mïnìku SnÌmateln kryt reviznìho otvoru OdvzduönÏnÌ v mïnìku SnÌmateln kryt reviznìho otvoru Opl ötïnì z ocelovèho plechu - vypalovacì bìl barva 8666F023A Vstup v mïnìku V stup TUV V stup v mïnìku Vstup studenè vody 8953Q001 7

8 V konovè parametry kotl CITY 1.24 FF a 2.24 FF dle podmìnek francouzskè normy NF D ð V stupnì kotlov teplota se mïnì dle poûadovanèho tepelnèho p Ìkonu topnè soustavy 81 C a vìce 66 aû 80 C 51 aû 65 C do 50 C Tm = 50 C Tm = 45 C Tm = 40 C Tm = 35 C V kon Pa Rm Pm Pam Ppm Pam Ppm Rm Pm Pam Ppm Pam Ppm Rm Pm Pam Ppm Pam Ppm Rm Pm Pam Ppm Pam Ppm p i v v vnï vnï v v vnï vnï v v vnï vnï v v vnï vnï 50 K Vh Vh Vh Vh Vh Vh Vh Vh Vh Vh Vh Vh Vh Vh Vh Vh W % W W W W W % W W W W W % W W W W W % W W W W W max , , , min , , , , , ð V stupnì kotlov teplota je konstantnì 81 C a vìce 66 aû 80 C 51 aû 65 C do 50 C Tm = 80 C Tm = 70 C Tm = 55 C Tm = 45 C max , , , mini , , , , , Kategorie Ëinnosti *: B T Ìda: 500 * Kategorie ËinnostÌ: kategorie A: Ëinnost < 80 %; kategorie B: Ëinnost > 80 %; kategorie C: kondenzace VodnÌ objem: mal Ëinnost p Ìpravy TUV: 90,8 % (model 2.24) Tm: st ednì kotlov teplota v roce Pa: Klidov ztr ta pro DT kotel/okolì 50 K Rm: Ëinnost p i teplotï Tm Pm: Tepeln v kon p i teplotï Tm Pam: TepelnÈ ztr ty prostoru p i teplotï Tm Ppm: Vyza ovanè ztr ty p i teplotï Tm Vh: Obytn prostor; teplota ve Vh = 18 C; mimo Vh = 10 C ZmÏna pr toku TUV (CITY 2.24 FF) - v z vislosti na p ipojovacìm p etlaku studenè vody - v z vislosti na nastavenì regulaënìho öroubu umìstïnèho na vìcefunkënìm kohoutu na vstupu studenè vody Pr tok TUV l/m PracovnÌ pole regulace teploty TUV v z vislosti na pr toku (CITY 2.24 FF) V stupnì teplota TUV C 65 11, RegulaËnÌ kohout otev en OmezenÌ pr toku na 10 l/min OmezenÌ pr toku na 8 l/min P mini 8 kw P maxi 24 kw 2 0,01 0,1 1 8 bar P ipojovacì p etlak 35 studen voda 5 C studen voda 10 C studen voda 15 C studen voda 5 C studen voda 10 C studen voda 15 C l/min pr tok TUV 8666F020 8

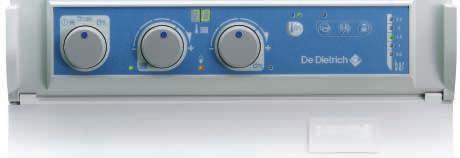

9 4. Popis ovl dacìho panelu Regulace teploty TUV (40 aû 60 C) ZobrazenÌ teploty - teplota vyt pïnì - teplota TUV v p ÌpadÏ jejì p Ìpravy Regulace teploty vyt pïnì (40 aû 90 C) TlaËÌtko pro zruöenì aktivace udrûovacì teploty TUV ve v mïnìku TUV (diody A a B nesvìtì) SvÏteln signalizace A svìtì v pr bïhu p Ìpravy TUV SvÏteln signalizace B svìtì jakmile ve v mïnìku TUV je dosaûena poûadovan teplota (p i 1. uvedenì kotle pod napïtì) 3 polohov p epìnaë - protimrazov ochrana - vyt pïnì a TUV (zimnì provoz) - TUV (letnì provoz) SvÏteln signalizace provozu vyt pïnì SvÏteln signalizace p Ìtomnosti plamene Otev en kryt se struën m n vodem k obsluze SvÏteln signalizace p Ìpravy TUV SvÏteln signalizace poruchy TlaËÌtko pro diagnostiku poruch TlaËÌtko "kominìk" (pro servis) OdblokovacÌ tlaëìtko poruchy ZobrazenÌ tlaku v okruhu vyt pïnì 5. Regulace jako volitelnè p ÌsluöenstvÌ pro CITY 1.24 FF a 2.24 FF ð DialogovÈ d lkovè ovl d nì Easymatic Obalov jednotka AD 136 DialogovÈ d lkovè ovl d nì Easymatic zajiöùuje regulaci a t dennì programov nì vyt pïnì nïkolika zp soby: - AUTOMATICK REéIM p epìn podle ËasovÈho programu za ÌzenÌ z komfortnìho reûimu na tlumov a naopak. Teploty vyt pïnèho prostoru jsou nastavitelnè od 5 do 30 C - TRVAL KOMFORTNÕ REéIM udrûuje aû do p lnoci teplotu na stanovenè rovni (mezi 5 a 30 C) - TRVAL TLUMOV REéIM udrûuje aû do p lnoci teplotu na stanovenè rovni (mezi 5 a 30 C) - PR ZDNINOV REéIM je urëen pro dlouhodobïjöì nep Ìtomnost, udrûuje teplotu nad bodem mrazu (6 C) pro vybranè obdobì (1 aû 99 dn ) - LETNÕ REéIM odpojuje topenì a zajiöùuje jen p Ìpravu TUV. D lkovè ovl d nì Easymatic ÌdÌ teplotu kotle a obïhovèho Ëerpadla vyt pïnì a optimalizuje veöker komfort snìûenìm energetickè spot eby. Pr vï tak zajiöùuje regulaci a programov nì p Ìpravy TUV (mezi 5 a 30 C). NavÌc, v p ÌpadÏ poruchy automaticky oznamuje na displeji ovl dacìho panelu kotle odpovìdajìcìm kûdem chybu zjiötïnou mikroprocesorem kotle, aby se usnadnilo a urychlilo vyhled nì jejì p ÌËiny. Popis : - tento systèm regulace m p esnost 0,3 K - zapojenì je buô jednìm dvouûilov m telefonnìm kabelem jednìm elektrick m kabelem, jehoû pr ez m ûe b t aû do 2 x 1,5 mm 2 - nap jenì d lkovèho ovl d nì je zajiötïnè kotlem, tedy ne bateriemi RozmÏry obalovè jednotky: 185x130x105 mm - Hmotnost: 0,25 kg 9

10 ð 2 typy prostorov ch termostat k instalaci v referenënì mìstnosti jsou k dispozici jako zvl ötnì p ÌsluöenstvÌ Programovateln prostorov termostat Obalov jednotka AD 137 Tento termostat zajiöùuje regulaci a t dennì programov nì vyt pïnì p sobenìm na ho k. Z roveú zajiöùuje t i z kladnì funkce: - AUTOMATICK REéIM: podle naprogramov nì (4 volitelnè ËasovÈ programy) ÌdÌ automaticky topnou soustavu v komfortnìm tlumovèm reûimu. Teploty komfortu a tlumu jsou nastavitelnè v rozsahu 5 aû 30 C. - TRVAL REéIM: udrûuje poûadovanou teplotu nez visle na ËasovÈm programu (mezi 5 a 30 C). - PR ZDNINOV REéIM: je urëen pro dlouhodobïjöì nep Ìtomnost, udrûuje poûadovanou teplotu (mezi 5 a 30 C) pro poûadovanè obdobì (v rozsahu 1 aû 99 dn ). Popis: - nap jenì: 2 baterie LR6 (souë st dod vky) - spìnacì diference: +/- 0,3 K - zapojenì je buô jednìm dvouûilov m telefonnìm kabelem jednìm elektrick m kabelem, jehoû pr ez m ûe b t aû do 2 x 1,5 mm 2 RozmÏry obalovè jednotky: 130 x 90 x 50 mm - Hmotnost: 0,23 kg Prostorov termostat neprogramovateln Obalov jednotka AD 140 Tento prostorov termostat je optimalizovan pro pouûitì s n stïnn m kotlem CITY, umoûúuje regulovat pokojovou teplotu mezi 6 a 30 C p sobenìm na ho k. Popis: - spìnacì diference: +/- 0,4 K - zapojenì je buô jednìm dvouûilov m telefonnìm kabelem jednìm elektrick m kabelem, jehoû pr ez m ûe b t aû do 2 x 1,5 mm 2 RozmÏry obalovè jednotky: 80 x 80 x 40 mm - Hmotnost: 0,1 kg 6. DalöÌ volitelnè p ÌsluöenstvÌ ExpanznÌ n doba s objemem 12 litr Obalov jednotka HA 208 ExpanznÌ n doba s objemem 12 litr je urëena pro instalace s topnou soustavou o vïtöì kapacitï vody neû expanznì n doba 8-litrov, kter je v z kladnìm vybavenì kotle. Montuje se mìsto 8-litrovÈ n doby a z roveú umoûúuje pr chod p ipojovacìch potrubì v r mu. RozmÏry obalovè jednotky: 450 x 450 x 150 mm - Hmotnost: 10 kg V bïr expanznì n doby Dole uvedenè tabulky umoûúujì definovat na z kladï vlastnostì p ipojenè topnè soustavy (kapacita, statick v öka), zda kotel m ûe z stat vybaven expanznì n dobou ExpanznÌ n doba s objemem 8 litr. Tlak 0,75 bar (z kladnì vybavenì) 8 litr namontovanou p vodnï zda musì b t vybaven expanznì n dobou 12 litr dod vanou jako zvl ötnì p ÌsluöenstvÌ. ExpanznÌ n doba 12 litr. Tlak 0,75 bar. (zvl ötnì p ÌsluöenstvÌ) Max. statick v öka [m] Max. statick v öka [m] Celkov objem vody [ l ] Celkov objem vody [ l ]

11 Motor 93 W pro 3-stupÚovÈ obïhovè Ëerpadlo Obalov jednotka HA 209 V p ÌpadÏ instalace topnè soustavy s vïtöìmi hydraulick mi ztr tami je moûnè vybavit obïhovè Ëerpadlo kotle v konnïjöìm motorem neû je v z kladnìm vybavenì. RozmÏry obalovè jednotky: 230 x 140 x 130 mm - Hmotnost: 5 kg V bïr obïhovèho Ëerpadla kotle Jsou-li zn my hydraulickè ztr ty topnè soustavy a poûadovan pr tok topnè vody, umoûúuje nìûe uveden diagram zkontrolovat zda 3-stupÚovÈ obïhovè Ëerpadlo v z kladnìm vybavenì odpovìd zda musì b t vybaveno v konnïjöìm motorem, dod van m jako zvl ötnì p ÌsluöenstvÌ (graf vpravo). 6 ObÏhovÈ Ëerpadlo 80 W (z kladnì dod vka) ObÏhovÈ Ëerpadlo s motorem 93 W (volitelnè p ÌsluöenstvÌ) 6 Statick v öka [m] stupeú 2. stupeú 3. stupeú Statick v öka [m] stupeú 2. stupeú 3. stupeú Pr tok [l/hod] Pr tok [l/hod]»idlo TUV Obalov jednotka AD 138 Toto Ëidlo se zapojuje do ovl dacìho panelu z vïsnèho kotle CITY 1.24 a umoûúuje p ednostnì p Ìpravu TUV v p ipojenèm z sobnìku TUV. DÈlka kabelu Ëidla TUV: 5 m, p ipojenì pomocì konektoru. RozmÏry obalovè jednotky: 150 x 105 mm - Hmotnost: 0,1 kg P estavbov sada na kapaln plyn Obalov jednotka HA 213 P estavbov sada na kapaln plyn obsahuje trysky pro ho k, clonu a modulaënì cìvku pro plynov ventil. S Ëek - Hmotnost: 0,2 kg P estavbov sada na zemnì plyn Obalov jednotka HA 212 P estavbov sada na zemnì plyn obsahuje trysky pro ho k, clonu a modulaënì cìvku pro plynov ventil S Ëek - Hmotnost: 0,2 kg 11

12 PropojovacÌ sady potrubì pro nahrazenì st vajìcìho kotle z vïsn m kotlem De Dietrich ady CITY 4 n sledujìcì propojovacì sady potrubì umoûúujì nahradit p vodnì kotel z vïsn m kotlem CITY, aniû by bylo nutno topen sky mïnit p ipojenì vody a plynu pro p vodnì kotel. Na tyto propojovacì sady se p ipojuje p Ìmo mont ûnì rampa z vïsnèho kotle CITY, kter je v jeho z kladnì dod vce. SouË stì tïchto mont ûnìch sad je 5 öroubenì, kterè umoûúujì p ÌmÈ p ipojenì na mont ûnì rampu z vïsnèho kotle CITY. - Obalov jednotka HA 214 umoûúuje nahrazenì kotl znaëky ELM-Leblanc typ - GLM 6.20, 5.20, 5.16/18 - GLS 6.20, 5.20, 5.16, 5.12 z vïsn mi kotli ady CITY. Stejn sada m ûe b t pouûita i v p ÌpadÏ nahrazenì kotl znaëky ELM-Leblanc typ - GVM 5.Hpe e - GVM C 23 el v stup TUV p Ìvod plynu vratn voda v stupnì voda z kotle vstup studenè vody 8666F024 - Obalov jednotka HA 215 umoûúuje nahrazenì kotl znaëky Saunier Duval typ : - Thema (cel ada) - Themis 23, 23 E, 223, AS 14, AS 23 - Thelia 23, 623, 6 23 E, 30 E - SD 135, 219, 223, 228, 235 z vïsn mi kotli ady CITY. Stejn sada m ûe b t pouûita i v p ÌpadÏ nahrazenì kotl znaëky Saunier Duval typ - Themis Twin 28 E - Thelia Twin 28 E. vratn voda vstup studenè vody v stupnì voda z kotle v stup TUV p Ìvod plynu 8666F025 - Obalov jednotka HA 216 umoûúuje nahrazenì kotl znaëky Chaffoteaux et Maury typ Celtic (cel ada) GM (cel ada) z vïsn mi kotli ady CITY. Pozn mka: Pro kotle Chauffoteaux a Maury typ Nectra, Calydra a Elexia nenì t eba tuto sadu pouûìt, p ipojenì lze provèst p Ìmo. vratn voda v stup TUV p Ìvod plynu vstup studenè vody v stupnì voda z kotle 8666F026 - Obalov jednotka HA 217 UmoûÚuje nahrazenì vöech z vïsn ch kotl znaëky Vaillant. v stupnì voda z kotle v stup TUV p Ìvod plynu vratn vstup voda studenè vody 8666F027 12

13 7. SystÈm p Ìvodu spalovacìho vzduchu a odvodu spalin 7.1 Instalace plynov ch spot ebië s uzav enou spalovacì komorou v obytn ch zûn ch Tato instalace musì odpovìdat platn m norm m a p edpis m, zejmèna TPG a zkuöenostem, zìskan m ve zkuöebnìch laborato Ìch v robce. ï Z kladnì rozdïlenì PlynovÈ z vïsnè kotle CITY 1.24 FF a 2.24 FF jsou plynovè spot ebiëe s utïsnïnou spalovacì komorou a koaxi lnìm systèmem pro p Ìvod spalovacìho vzduchu a odvodu spalin: - Horizont lnì odkou enì typ C 12 (viz str. 16 aû 18) - vertik lnì odkou enì typ C 32 (viz str. 19 aû 24) - p ipojenì na komìn LAS typ C 42 (viz str. 24) ï Instalace - PlynovÈ spot ebiëe kategorie C mohou b t instalov ny ve vöech prostor ch, kterè neobsahujì okna jinè vïtracì otvory. - Tyto spot ebiëe musì b t instalov ny takov m zp sobem, aby jejich poloha vzhledem k vedenì odvodu spalin nemusela b t bïhem drûby kotle mïnïna. - Plynov spot ebië vëetnï systèmu odkou enì musì b t instalov n na mìstï p ÌstupnÈm pro pravidelnou drûbu resp. p Ìpadnou opravu. - PlynovÈ spot ebiëe kategorie C mohou b t do provozu v hradnï s dalöìm p ÌsluöenstvÌm (systèm odkou enì Ö), kterè je uvedeno v tomto projekënìm podkladu a v n vodu k instalaci. - pln seznam jednotliv ch komponent systèmu odkou enì stejnï jako podmìnky jejich pouûitì (minim lnì a maxim lnì dèlka, poëet a typ kolen Ö atd.) jsou uvedeny v tomto projekënìm podkladu na str nk ch 14 aû 22. ï VodorovnÈ odkou enì - Vy stïnì spalin p es obvodovou stïnu budovy musì odpovìdat technick m pravidl m TPG Toto vy stïnì musì b t umìstïno minim lnï ve vzd lenosti 0,4 m od dve nìch okennìch otvor a 0,6 m od vöech otvor pro p Ìvod vzduchu do mìstnostì. - Vy stïnì systèmu odkou enì tïchto plynov ch spot ebië musì b t umìstïno ve v öce nejmènï 1,8 m nad zemì a musì b t chr nïno proti neû doucìm z sah m, kterè by mohly znemoûnit norm lnì funkci tïchto spot ebië. - Vy stïnì systèmu odkou enì do vnïjöìho prostranstvì (zejmèna ve ejn cesta) ve v öce nejmènï 1,8 m nad zemì musì obsahovat nesnìmateln deflektor* umoûúujìcì smïrov nì odvodu spalin paralelnï s obvodovou stïnou. - V kaûdèm p ÌpadÏ musì b t respektov na minim lnì v öka Hmin = 0,3 m. Vy stïnì spalin H 0,6 m min. 0,4 m min. VÏtratelnÈ otvory (okna, dve eö) VentilaËnÌ otvory pro p Ìvod vzduchu Ve ejn cesta *Pozn mka: Horizont lnì odkou enì HA 200 a HA 201 dod van se z vïsn mi kotli CITYÖVH 8 a VH 15 majì jiû tento deflektor zabudovan. 13

14 - Uvaûovan vzd lenost je nejkratöì vzd lenost od vnïjöì p ek ûky. VÏtracÌ otvor VnÏjöÌ plocha stïny Osa vy stïnì odkou enì od vïtracìho otvoru min. 0,4 m - V p ÌpadÏ horizont lnìho vy stïnì odkou enì öikmou st echou musì b t dodrûena minim lnì svisl vzd lenost koncovky odkou enì od povrchu st echy 30 cm. 30 cm min. - V p ÌpadÏ horizont lnìho vy stïnì odkou enì obvodovou stïnou nad horizont lnìm povrchem (podlaha, terasaö) musì b t dodrûena minim lnì svisl vzd lenost koncovky odkou enì od tohoto povrchu 30 cm. - V û dnèm p ÌpadÏ nelze instalovat horizont lnì vy stïnì odkou enì do tzv. anglickèho dvorku. 30 cm min. ï P Ìklady horizont lnìho vy stïnì odkou enì a doporuëenè vzd lenosti ProximitÈ Vzd lenost de l'angle koutu stïny d'un mur b a b a Jestliûe a 0,50 m, b 0,15 m Jestliûe a > 0,50 m, b 0,80 m b 1m Vy stïnì pod balkonem Vy stïnì dvou odkou enì c g g 0,30m c 0,60m 14

15 ï DoplÚujÌcÌ pokyny pro vertik lnì vy stïnì (typ C 32) KromÏ minim lnìch vzd lenostì od otevìracìch a vïtracìch otvor (uvedeno na p edchozìch stran ch), je t eba dodrûet n sledujìcì pravidla: - Konec vertik lnìho vy stïnì musì b t nejmènï 30 cm od povrchu st echy (öikmè plochè) a vstup pro p Ìvod spalovacìho vzduchu musì z stat voln i v p ÌpadÏ napadnutì snïhu. - Pravidlo pro urëenì vzd lenosti dvou svisl ch vy stïnì: ï vöeobecnï se doporuëuje umìstit dvï svisl sousednì vy stïnì ve stejnè horizont lnì rovni ï v p ÌpadÏ, ûe nenì moûnè umìstit dvï svisl sousednì vy stïnì ve stejnè horizont lnì rovni, musì b t osa nejniûöìho vy stïnì nejmènï 0,4 m od vstupu pro p Ìvod spalovacìho vzduchu v öe poloûenèho vy stïnì. 30cm min. AdaptÈr se sbïraëem kondenz tu 40cm min. ï Instalace a p ipojenì odkou enì P i pr chodu vodorovnèho odkou enì stïnou musì b t ve stïnï zabudov na pr chodka. P i styku s dra/ocel, s dra/hlinìk, polystyren/odkou enì musì b t dodrûeny pokyny uvedenè v tomto projekënìm podkladu. DilataËnÌ mezera mezi pr chodkou ( stïnou) a systèmem odkou enì, kter vznik bïhem roku, musì b t utïsnïna izolaënìm materi lem. SystÈm odkou enì nesmì b t v û dnèm p ÌpadÏ zazdïn. MusÌ b t upevnïn ke stïnï pomocì objìmek. SystÈm odkou enì nesmì b t zablokov n zalit p i pr chodu podlahou. UpevÚovacÌ objìmky pro toto odkou enì se umisùujì dle obr zku na str. 21. TÏsnost jednotliv ch demontovateln ch kus p i bïûnè drûbï musì b t zajiötïna pomocì dodanèho tïsnïnì a jejich pot enìm silikonovou vazelìnou. NesmÌ se pouûìt jinè pasty, kapaliny tïsnìcì p sky. Z hlediska pouûitè technologie nesmì b t tyto systèmy odkou enì montov ny v tïsnè blìzkosti tepeln ch zdroj. SystÈm koaxi lnìho odkou enì, kter proch zì dalöìmi obytn mi prostory, musì b t chr nïn proti mechanickèmu poökozenì. JednotlivÈ Ë sti odkou enì se vsazujì do sebe tak, ûe Ë st vzd lenïjöì od spalinovèho hrdla se vsazuje do Ë sti bliûöì. TÏsnÏnÌ p Ìpadn spoj nesmì b t umìstïn v pr chodu podlahou stïnou. Sklon 0,5 aû 2% DilataËnÌ mezera mezi pr chodkou a systèmem odkou enì musì b t utïsnïna izolaënìm materi lem Spaliny P Ìvod spalovacìho vzduchu Pr chodka instalovan v p ÌpadÏ nebezpeëì koroze systèmu odkou enì poökozenì stïny ï Odvod kondenz tu a deöùovè vody Odvod p ÌpadnÈho kondenz tu a deöùovè vody musì b t proveden systèmem odkou enì se zajiötïn m sklonem analogicky jako odvod spalin. D leûitè upozornïnì: UpozorÚujeme na nebezpeëì koroze kotl instalovan ch v mìstech, jejichû vzduch m ûe b t zneëiötïn halogenov mi uhlovodìkov mi slouëeninami (p i chemickèm ËistÏnÌ, v tisk rn ch, kade nick ch provozovn ch, v dom cnostech a prostorech pro kutilskou Ëinnost, kde se pouûìvajì ËistÌcÌ a odmaöùovacì prost edky, rozpouötïdla a edidla sprejovè n dobkyöatd.).pokud se tato opat enì nedodrûì, odpad p i poökozenì kotl, vzniklèm uveden mi p ÌËinami, povinnost dodavatele dodrûet p edepsanè z ruky. 15

16 7.2 P ehled systèmu odkou enì z vïsn ch kotl CITY a jejich n vrh: ð Horizont lnì odkou enì 60 / 100 mm K dispozici jsou 2 typy odkou enì: ï StandardnÌ horizont lnì odkou enì - dèlka 800 mm: Obalov jednotka HA 200 ï Horizont lnì odkou enì - dèlka 1500 mm: Obalov jednotka HA 201 Souprava obsahuje: - koncov kus 1 (axi lnì potrubì 60/100 mm) s nerezovou hlavicì 2 opat enou deflektorem, - koleno 90 3 (koaxi lnì koleno 60/100 mm), kterè se montuje p Ìmo na spalinovè hrdlo z vïsnèho kotle a obsahuje dva mï ÌcÌ otvory, - dvï r ûice na vnit nì a vnïjöì povrch stïny, kterou proch zì koncov kus s hlavicì. 3 HA mm HA mm (2x) RozmÏry obalovè jednotky HA 200: 1400 x 275 x 255 mm, hmotnost 2,7 kg RozmÏry obalovè jednotky HA 201: 1610 x 260 x 26 mm, hmotnost 3,9 kg ð VolitelnÈ p ÌsluöenstvÌ pro horizont lnì odkou enì 60/100 mm ï ProdlouûenÌ 60/100 mm pro horizont lnì odkou enì K dispozici jsou 3 typy prodlouûenì: Obalov jednotka HA 205: dèlka 250 mm Obalov jednotka HA 206: dèlka 500 mm Obalov jednotka HA 207: dèlka 1000 mm Celkovou dèlku odkou enì je moûnè zvyöovat maxim lnï do 4 m spojov nìm jednotliv ch prodlouûenì (v p ÌmÈ konfiguraci bez kolen). Pozn mka: tato prodlouûenì mohou b t zkracov na na poûadovanou dèlku. - Vy stïnì dozadu CITY 1.24 FF, 2.24 FF, 1.24 FF BI FF BS-50 a 150 (standardnì r m) 242 maxi 4 m CITY 1.24 FF BI-80 a 1.24 FF BS-80 (zesìlen r m) 312 maxi 4 m BoËnÌ vy stïnì 240 maxi 4 m Ve vöech p Ìpadech musì b t: - pr mïr otvoru pro pr chod stïnou: min. 115 mm - hel kles nì smïrem k vy stïnì: 5 aû 20 mm/m Pozn mka: Je t eba db t na to, aby systèm odkou enì proch zejìcì nevyt pïn mi prostory byl tepelnï zaizolov n. V p ÌpadÏ pr chodu systèmu odkou enì dalöìmi obytn mi prostory je t eba uëinit opat enì proti mechanickèmu poökozenì jeho opl ötïnì F076A RozmÏry obalovè jednotky HA 205: 250 x 150 x 110 mm, hmotnost 0,6 kg RozmÏry obalovè jednotky HA 206: 500 x 110 x 110 mm, hmotnost 1,2 kg RozmÏry obalovè jednotky HA 207: 1000 x 110 x 110 mm, hmotnost 2,0 kg 16

17 ï Koleno 90 pro horizont lnì odkou enì a prodlouûenì 60/100 mm Obalov jednotka HA 203 Toto p ÌsluöenstvÌ umoûúuje provèst 1 2 zmïny smïru o 90 pro horizont lnì odkou enì. Toto koleno m ûe b t instalov no p Ìmo avöak ne za kolenem, kterè je souë stì z kladnì soupravy HA 200 resp. HA 201. Toto koleno zp sobuje tlakovou ztr tu odpovìdajìcì ekvivalentnì dèlce 1,3 m. O tuto dèlku je t eba snìûit celkovou dèlku odkou enì. 20 Ø 100 A B StandardnÌ r m L ZesÌlen r m DÈlka L max. vëetnï uvaûovanè 1 zmïny o 90 (prvnì koleno 2,7 m v dod vce soupravy) A B 180 RozmÏry obalovè jednotky: 190 x 190 x 130 mm, hmotnost: 0,8 kg 15 min min. 8666F077 ï Souprava 2 kolen 45 pro horizont lnì odkou enì a prodlouûenì 60/100 mm Obalov jednotka HA 204 Jedno koleno 45 umoûúuje v p ÌpadÏ pot eby zmïnit smïr horizont lnìho vy stïnì. Toto koleno zp sobuje tlakovou ztr tu odpovìdajìcì ekvivalentnì dèlce 1,3 m. O tuto dèlku je t eba snìûit celkovou dèlku odkou enì. A B StandardnÌ r m ZesÌlen r m Ø A B Ø A B 50 min min min. L = 3 m max. L F078 L L 1 + L 2 = 2 m max. 165 L2 8666F079A RozmÏry obalovè jednotky: 220 x 220 x 140 mm,hmotnost: 1 kg ï Souprava pro vy stïnì vodorovnèho odkou enì öikmou st echou (pouze pro krytinu z taöek) obalov jednotka CX 49 Tato sada umoûúuje vodorovnè vy stïnì odkou enì öikmou st echou se sklonem 40 aû 60. V p ÌpadÏ pot eby je moûno vyuûìt prodlouûenì uveden na str (standardnì r m) 312 (zesìlen r m) max. 4 m 20 max. 4 m aû aû 60 Vy stïnì dozadu F081A BoËnÌ vy stïnì RozmÏry obalovè jednotky: 820 x 550 x 320 mm, hmotnost: 5 kg 17

18 ï SbÏraË kondenz tu 60/100 mm - obalov jednotka HA 211 V p ÌpadÏ pot eby zapojenì horizont lnìho odkou enì s vertik lnì Ë stì L 1 vìce neû 250 mm je nezbytnè vloûit mezi v stup z kotle a tuto Ë st sbïraë kondenz tu. Tlakov ztr ta sbïraëe kondenz tu odpovìd ekvivalentnì dèlce 0,5 m a o tuto dèlku musì b t celkov dèlka odkou enì snìûena. 150 * Koleno 90 (HA 203) L2 139 L1 PovinnÏ sbïraë kondenz tu HA 211 * ZasazenÌ do sebe 50mm+ Dod vanè p ÌsluöenstvÌ umoûúuje provèst efektivnì zapojenì sbïraëe kondenz tu s odpadnìm potrubìm vëetnï sifonu u pojistnèho ventilu z vïsnèho kotle. UpozornÏnÌ: mont û sifonu je t eba provèst p ed zavïöenìm kotle. L1 0,25m L1+L2 :maxi 3,5m 8666F080 RozmÏry obalovè jednotky: 160 x 160 x 120 mm, hmotnost: 0,9 kg ð Horizont lnì odkou enì 80/125 mm Obalov jednotka CX 119 ï V p ÌpadÏ pot eby je moûnè dodat koncov kus horizont lnìho odkou enì dèlky 730 mm o 80/125 mm mìsto standardnï dod vanèho koncovèho kusu o 60/100 mm (HA ). Tento koncov kus je dod v n vëetnï dvou r ûic na vnïjöì a vnit nì povrch obvodovè stïny Q039 ï Pro p izp sobenì koncovèho kusu ( 80/125 mm) na spalinovè hrdlo kotle ( 60/100 mm) je povinnï nutnè pouûìt: - sbïraë kondenz tu s adaptèrem - obalov jednotka HA 210 (viz str. 19) - koleno 90 - obalov jednotka CX 76 (viz str. 20) ï ProdlouûenÌ 80/125 mm - dèlka 0,25 m - obalov jednotka CX 64 (viz str. 20) - dèlka 0,50 m - obalov jednotka CX 65 (viz str. 20) - dèlka 1,00 m - obalov jednotka CX 66 (viz str. 20) jsou rovnïû k dispozici jako volitelnè p ÌsluöenstvÌ a umoûúujì zv öit dèlku horizont lnìho odkou enì aû do celkovè dèlky 8 m. ï Souprava 2 kolen 45 o 80/125 mm - obalov jednotka CX 68 (viz str. 20) umoûúuje v p ÌpadÏ pot eby zmïnit smïr vodorovnèho odkou enì. ï Toto horizont lnì odkou enì m ûe b t rovnïû p ipojeno s vertik lnì Ë stì: toto m ûe b t provedeno buô 1 prodlouûenìm (obalov jednotka CX 64, 65 66) 1 kompenzaënìm kusem - obalov jednotka CX 67 (viz str. 20). Koleno 90 povinnï CX 76 ProdlouûenÌ CX 64 kompenzaënì kus CX 67* 149 L :max. 8m L ProdlouûenÌ CX 64/65/66 SbÏraË tu Èrem povinnï HA 210 CX 119 *koleno CX 76 m ûe b t rovnïû p ipojeno p Ìmo ke sbïraëi kondenz tu HA 210 ï Ochrann m Ìûka - obalov jednotka DY 166 Tato m Ìûka je pot ebn pro horizont lnì vy stïnì 80/125 mm (obalov jednotka CX 119), kterè se nach zì ve v öce menöì neû 1,8 m nad zemì. Pozn mka: horizont lnì v stup öikmou st echou - obalov jednotka CX 49 - popsan na str. 17 pro odkou enì 60/100 mm, je rovnïû moûnè pouûìt pro odkou enì 80/125 mm. 18

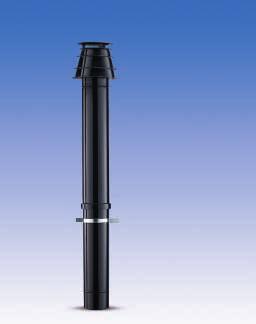

19 ð Vertik lnì odkou enì ï Vertik lnì odkou enì 80/125 mm, v öka 1235 mm Obalov jednotka CX 50 (Ëern barva) Obalov jednotka CX 87 (Ëerven barva) X min Tento koncov kus m ûe b t dod n v ËernÈ ËervenÈ barvï. K tomuto vy stïnì musì b t povinnï pouûita pr chodka vodorovnou öikmou st echou (viz dalöì popis). Je-li vertik lnì vy stïnì umìstïno v blìzkosti svislè stïny, musì b t respektov na d le uveden minim lnì vzd lenost X min (viz obr zek vedle a n sledujìcì tabulka). Materi l stïny ho lav neho lav RozmÏr X min 1,5 m 0,5 m Pozn mka: vertik lnì vy stïnì (obalovè jednotky CX 50 a CX 87) jsou dod v ny s 1 upevúovacì objìmkou s patkou pro uchycenì. v öka: 1235 mm CX 50 CX mm RozmÏry obalovè jednotky: 1310 x 290 x 290 mm, hmotnost: 19 kg vnit nì roura 80 mm 8666Q Q037 ï SbÏraË kondenz tu s adaptèrem 80/125 mm Obalov jednotka HA 210 SbÏraË kondenz tu dod van s vertik lnìm odkou enìm se umìstì p ed vertik lnì odkou enì p Ìmo na spalinovè hrdlo kotle. Do celkovè dèlky vertik lnìho odkou enì musì b t vûdy zapoëìt n sbïraë kondenz tu, ù umoûúuje z roveú p izp sobenì odkou enì 80/125 mm na pr mïr spalinovèho hrdla kotle 60/100 mm. Odvod kondenz tu se prov dì pomocì p ÌsluöenstvÌ dodanèho se sbïraëem a p ipojuje se mezi tento sbïraë a odpadnì potrubì kotle. UpozornÏnÌ: mont û sifonu se prov dì p ed zavïöenìm kotle. RozmÏry obalovè jednotky: 290 x 190 x 210 mm, hmotnost: 2,5 kg Dod vanè p ÌsluöenstvÌ umoûúuje provèst efektivnì zapojenì sbïraëe kondenz tu s odpadnìm potrubìm vëetnï sifonu u pojistnèho ventilu z vïsnèho kotle. ð VolitelnÈ p ÌsluöenstvÌ dod vanè pro vertik lnì odkou enì Pr chodky pro öikmou st echu Pro p izp sobenì svislèho odkou enì p i vy stïnì öikmou st echou jsou k dispozici 2 typy pr chodek zajiöùujìcì tïsnost mezi koncov m kusem 80/125 mm a öikmou st echou: ï Pr chodka pro öikmou st echu se sklonem 25 aû 35 Obalov jednotka CX 52 (Ëern barva) Obalov jednotka CX 83 (Ëerven barva) aû aû 55 ï Pr chodka pro öikmou st echu se sklonem 35 aû 55 Obalov jednotka CX 63 (Ëern barva) Obalov jednotka CX 84 (Ëerven barva) RozmÏry obalovè jednotky: 450 x 200 x 150 mm, hmotnost: 3,5 kg 500 ï Pr chodka pro vodorovnou st echu Obalov jednotka CX 51 DosedacÌ plocha pr chodky pro vodorovnou st echu je z eloxovanèho hlinìku. Pr chodka zajiöùuje tïsnost mezi koncov m kusem 80/125 mm a vodorovnou st echou. RozmÏry obalovè jednotky: 500 x 500 x 150 mm, hmotnost: 3,5 kg 19

20 ï KrycÌ plechy pro koneënou pravu interièru Obalov jednotka CX 72 Tyto plechy jsou urëeny pro koneënou pravu vnit nìho povrchu u pr chodu svislèho vy stïnì 80/125 mm st echou. RozmÏry obalovè jednotky: 270 x 270 x 25 mm, hmotnost: 0,5 kg ï UpevÚovacÌ objìmka s patkou pro uchycenì - kr tk Obalov jednotka CX 118 Tato upevúovacì objìmka 125 mm umoûúuje uchycenì koncov ch kus CX 50 CX 87 80/125 mm k nosnè konstrukci. s s 125 mm 8666Q038 ï UpevÚovacÌ objìmka s patkou pro uchycenì - dlouh Colis CX 79 Tato upevúovacì objìmka 125 mm umoûúuje uchycenì prodlouûenì CX 64, viz d le. RozmÏry obalovè jednotky: 210 x 200 x 25 mm, hmotnost: 0,2 kg s s 230 mm ï ProdlouûenÌ 80/125 mm K dispozici jsou 3 typy vertik lnìho prodlouûenì: Obalov jednotka CX 64: dèlka 250 mm Obalov jednotka CX 65: dèlka 500 mm Obalov jednotka CX 66: dèlka 1000 mm Tato prodlouûenì umoûúujì zvyöovat celkovou dèlku odkou enì pro pot eby instalace. SchÈmata na str nk ch 21 aû 23 ud vajì maxim lnì ekvivalentnì dèlky pro r znè konfigurace odkou enì. Pozn mka: tato prodlouûenì nemohou b t zkracov na. V p ÌpadÏ pot eby je t eba pouûìt nìûe uveden kompenzaënì kus. RozmÏry obalov ch jednotek: Obalov jednotka CX 64: 260 x 140 x 150 mm, hmotnost: 0,5 kg Obalov jednotka CX 65: 510 x 140x 150 mm, hmotnost 1,4 kg Obalov jednotka CX 66: 1050 x 140 x 150 mm, hmotnost 2,6 kg ï KompenzaËnÌ kus 80/125 mm dèlka aû 0,30 m Obalov jednotka CX 67 PouûitÌ kompenzaënìho kusu je nezbytnè v p ÌpadÏ, jestliûe p edchozì p ÌsluöenstvÌ neumoûúuje dos hnout p esnou celkovou poûadovanou dèlku odkou enì. KompenzaËnÌ kus umoûúuje pravu celkovè dèlky v rozsahu 5 aû 25 cm. RozmÏry obalovè jednotky: 510 x 140 x 150 mm, hmotnost: 1,1 kg ï Souprava 2 kolen 45 80/125 mm - obalov jednotka CX 68 ï Koleno 87 80/125 mm - obalov jednotka CX 76 Sada kolen 45 koleno 87 umoûúujì v nezbytnèm p ÌpadÏ zmïnit smïr vy stïnì odkou enì (viz schèmata na stran ch 22 aû 24). RozmÏry obalovè jednotky CX 68: 310 x 270 x 150 mm, hmotnost: 1,3 kg RozmÏry obalovè jednotky CX 76: 315 x 255 x 150 mm, hmotnost: 1,0 kg 20

21 P Ìklad instalace vertik lnìho odkou enì ï äikm st echa ï Vodorovn st echa a b 6 7 Ø F082A CITY 1.24 FF Koncov kus 80/125 mm, dèlka 1235 mm, obalov jednotka CX 50 (Ëern barva) CX 87 (Ëerven barva) 2 a - Pr chodka öikmou st echou, obalov jednotka CX 52, 83, b - Pr chodka vodorovnou st echou, obalov jednotka CX ProdlouûenÌ 80/125 mm, obalov jednotka CX 64, KompenzaËnÌ kus 80/125 mm, obalov jednotka CX Koleno 45 80/125 mm, obalov jednotka CX KrycÌ plechy pro koneënou pravu interièru, obalov jednotka CX UpevÚovacÌ objìmka 125 mm, obalov jednotka CX 118 (1 objìmka je souë stì dod vky koncovèho kusu CX 50 CX 87) 8 - UpevÚovacÌ objìmka 125 mm, obalov jednotka CX SbÏraË kondenz tu 80/125 mm, obalov jednotka HA 210 Pozn mka: R zn p ÌsluöenstvÌ, uveden v tomto p ÌkladÏ, jsou uvedena na stran ch 19 a

22 Maxim lnì ekvivalentnì dèlky svislèho odkou enì L1 L1 1 koleno 45 L2 L2 2 kolena 45 L1 1 koleno 45 Odklon max. 2,20 m L3 2 kolena 45 L3 Sb Sb Sb Instalace bez kolen L 1 MAX : 10 m Instalace se 2 koleny 45 L 1 + L 2 + L 3 : 9 m L 2 MAX : 3 m Instalace se 4 koleny 45 2 koleny 87 L 1 + L 2 + L 3 : 8 m L 2 MAX : 2 m TlakovÈ ztr ty v p epoëtu na ekvivalentnì dèlku: 1 koleno 87 1 m 2 kolena 45 1 m SbÏraË kondenz tu 0,5 m 8666F083 D leûitè upozornïnì : Form lnï je zak z no upravovat zkracovat koncov kus, prodlouûenì a kolena. Pro tyto Ëely je t eba povinnï pouûìt kompenzaënì kus, kter upravì celkovou dèlku na p esn poûadovan rozmïr. UpevÚovacÌ objìmky se montujì na odkou enì s odstupem 1 metr.é dn upevúovacì objìmka nesmì b t montov na na kompenzaënì kus. P i pr chodu podlahou je nezbytnè instalovat pr chodku (nenì souë stì dod vky), umoûúujìcì volnè uloûenì prodlouûenì. Pozn mka: Na z vïr je t eba zkontrolovat stav odkou enì je-li souë stì instalace kompenzaënì kus. 22

23 VnÏjöÌ mont û odkou enì s instalaënì sadou DY Svisl koncov kus 80/125 mm - obalov jednotka CX 50 (Ëern barva) CX 87 (Ëerven barva) 3. ProdlouûenÌ 80/125 mm - obalov jednotka CX 64, KompenzaËnÌ kus 80/125 mm - obalov jednotka CX SbÏraË kondenz tu 80/110-80/125 mm - obalov jednotka HA Koleno 87, 80/125 mm - obalov jednotka CX UpevÚovacÌ objìmka 125 mm - obal. jednotka CX TÏsnÌcÌ spojka 125 mm - obal. jednotka DY T-kus 125 mm s vnit nìm kolenem DÌl pro p Ìvod spalovacìho vzduchu s kontrolnìm otvorem 16. Mont ûnì konzola 17. IzolaËnÌ pr chodka 140 mm z pozinkovanèho plechu 18. R ûice 125 mm Pozn mka: R zn volitelnï dod van p ÌsluöenstvÌ pouûit v tomto p Ìkladu jsou uvedena na stran ch 19, 20 a zde nìûe. L1 + L2 + L3 : max. 8 m L2 max. : 2 m }souprava DY 60, podrobnosti viz dod vka uveden nìûe L min. 300 mm L L3 8666F084 ï Souprava pro vnïjöì mont û vertik lnìho odkou enì Obalov jednotka DY 60 Dod van souprava obsahuje: - pr chodku 140 mm z pozinkovanèho plechu 17 - T-kus 125 mm s vnit nìm kolenem 90 80mm 14 - DÌl pro p Ìvod spalovacìho vzduchu s kontrolnìm otvorem 15 - Mont ûnì konzolu 16-2 r ûice 125 mm 18-4 upevúovacì objìmky 8-3 tïsnìcì objìmky 125 mm 13 - n vod k mont ûi RozmÏry obalovè jednotky: 600 x 400 x 400 mm, hmotnost: 5 kg ï TÏsnÌcÌ objìmka pro vnïjöì mont û Obalov jednotka DY 51 TÏsnÌcÌ objìmka 125 mm umoûúuje vz jemnè spojenì dvou r zn ch dìl vertik lnìho odkou enì p i jeho vnïjöì mont ûi. RozmÏry obalovè jednotky: 140 mm x 65 mm, hmotnost: 0,16 kg (v s Ëku) 23

24 ð AdaptÈr pro p ipojenì na komìn LAS Obalov jednotka HA 202 Tato dod vka obsahuje: - 1 koleno 90 pro p Ìmou mont û na spalinovè hrdlo z vïsnèho kotle - 1 adaptèr, umoûúujìcì p izp sobenì pr mïru 60/100 standardnìho kolena pouûitèho prodlouûenì na pr mïr 63/100 potrubì pro LAS. - 1 r ûici. Obalov jednotka HA 202 umoûúuje p ÌmÈ p ipojenì na komìn LAS dozadu od kotle. V p ÌpadÏ boënìho p ipojenì je t eba vloûit mezi koleno a adaptèr prodlouûenì 60/100 mm (obalov jednotka HA 205, ), uvedenè na str. 17. Vy stïnì dozadu 242 Maxim lnì ekvivalentnì dèlka od svislè osy kolena 90 ke stïnï, kde je vsunut adaptèr, je 2 m. Koleno 90 Adapt Ulo Kom RozmÏry obalovè jednotky: 170 x 170 x 510 mm, hmotnost: 1,7 kg 24

25 8. NezbytnÈ informace pro instalaci Kotle Instalaci je t eba provèst dle platn ch norem a p edpis. UmÌstÏnÌ Z vïsnè kotle ady CITY mohou b t instalov ny v libovolnèm mìstï bytu s v jimkou prostor v blìzkosti zdroj tepla a kuchyúsk ch tepeln ch za ÌzenÌ a d le mìstnostì, kterè nejsou chr nïny proti mrazu. ElektrickÈ krytì IP X4D umoûúuje instalaci v koupeln ch - ochrann zûna 2 a v p ÌpadÏ elektrickè instalace TNS je povolena tèû ochrann zûna 1. StÏna, na kterè je kotel zavïöen, musì mìt minim lnì nosnost 60 kg. Minim lnì povolen vzd lenost umoûúujìcì mont û a demont û od boënìho opl ötïnì kotle je pouze 1,5 cm. V kaûdèm p ÌpadÏ se vöak pro snadn p Ìstup bïhem drûby kotle doporuëuje dodrûet minim lnì odstup od boënìch stïn kotle 5 cm a nad kotlem ponechat minim lnì vzd lenost 30 cm (viz obr zek). Pozn mka: UpozorÚujeme na to, ûe se kotel nesmì instalovat v mìstnostech, v nichû je nutno poëìtat se znaën m zneëiötïnìm vzduchu halogenov mi uhlovodìkov mi slouëeninami (p i chemickèm ËiötÏnÌ, v tisk rn ch, kade nick ch provozovn ch, v dom cnostech a prostorech pro kutilskou Ëinnost, kde se pouûìvajì ËistÌcÌ a odmaöùovacì prost edky, rozpouötïdla a edidla sprejovè n dobky Öatd.), pokud nebyla uëinïna dostateën opat enì k tomu, aby se p iv dïl Ëist spalovacì vzduch. Pokud se tato opat enì nedodrûì, odpad p i poökozenì kotl, vzniklèm uveden mi p ÌËinami, povinnost dodavatele dodrûet z ruënì podmìnky. min. 15 mm min. 15 mm Mont ûnì öablona Mont ûnì öablona dod van se z vïsn mi kotli CITY usnadúuje dodrûet p ipojovacì rozmïry vody, plynu a odvodu spalin. Mont ûnì r m, kter je souë stì z kladnì dod vky, se p ipevnì na stïnu pomocì Ëty dodan ch öroub a hmoûdinek. Pozn mka: Pro sestavy kotl se z sobnìky TUV ady CITY 1.24 FF BI-50 a 1.24 FF BI-80 CITY 1.24 FF BS-50 a 1.24 FF BS-80 se dod v plechov provrtan öablona umoûúujìcì zavïöenì r mu a zaruëujìcì p esnè umìstïnì z sobnìku vzhledem ke kotli (mont û z sobnìku TUV je moûn vpravo i vlevo od kotle - viz strana 28). 115 mm v p ÌpadÏ zadnìho vy stïnì odkou enì 25

26 Mont ûnì r my kotl Pro instalaci z vïsn ch kotl CITY se pouûìvajì 3 typy mont ûnìch r m : - mont ûnì r m pro z vïsnè kotle CITY 2.24 FF s pr tokovou p Ìpravou TUV - mont ûnì r m pro z vïsnè kotle CITY 1.24 FF, CITY 1.24 FF BI-50 a BS mont ûnì r m pro z vïsnè kotle CITY 1.24 FF BI-80 a BS-80 ð mont ûnì r m pro z vïsnè kotle CITY 2.24 s pr tokovou p Ìpravou TUV , Tento mont ûnì r m umoûúuje zavïöenì kotl ady CITY 2.24 FF a obsahuje p ipojovacì rampu vybavenou 5 uzavìracìmi ventily. Toto umoûúuje provedenì kontroly tïsnosti jak p Ìvodu plynu, tak i otopnè soustavy jeötï p ed instalacì vlastnìho kotle. 5 ohnut ch p ipojovacìch potrubì vëetnï öroubenì, kter jsou souë stì dod vky, umoûúuje podle jejich nasmïrov nì provèst vöechny p Ìpojky ke kotli jak shora, tak zdola. HydraulickÈ p ipojenì kotle m ûe b t provedeno z vnïjöì vnit nì strany mïdïn ch p Ìpojek. P ipojenì plynu ke kotli je nutno provèst dle platn ch p edpis a norem z vnit nì strany mïdïnè p Ìpojky. UzavÌracÌ plynov kohout se montuje co nejblìûe ke kotli. UpozornÏnÌ: Vöechny Ë sti p ipojovacìho potrubì plynu musì b t schv leny dle platn ch p edpis a norem! Pozn mka: Pro zamezenì neû doucìch jev, jako nap.: - tvorba vodìku a jin ch plyn, kterè mohou zabr nit cirkulaci topnèho mèdia, - koroze a zbytky koroze, kterè mohou zp sobit poruchu topnèho systèmu, - kr tkodob dlouhodob nik topnèho mèdia, se nesmì p ipojit z vïsn kotel k topnè soustavï provedenè z mïdïnèho potrubì z bïûnè oceli litiny pozinkovan mi dìly. P ipojenì odpadu (pojistn ventil, odvod kondenz tu Ö) Vnit nì p ipojenì VnÏjöÌ p ipojenì V stupnì voda z kotle 18 V stup TUV 16 P Ìvod plynu 18 Vstup studenè vody 16 Vratn voda 18 26

27 ð mont ûnì r my pro z vïsnè kotle ady CITY 1.24 FF 332 A standardnì mont ûnì r m pro CITY 1.24 FF, 1.24 FF BI-50 a 1.24 FF BS zesìlen mont ûnì r m pro CITY 1.24 FF BI-80 a 1.24 FF BS-80 standardnì zesìlen r m r m A 27,5 97,5 Tyto mont ûnì r my umoûúujì zavïöenì kotl ady CITY 1.24 a obsahujì p ipojovacì rampu vybavenou 5 uzavìracìmi ventily. Toto umoûúuje provedenì kontroly tïsnosti jak p Ìvodu plynu, tak i otopnè soustavy jeötï p ed instalacì vlastnìho kotle. ZesÌlen mont ûnì r m umoûúuje mont û z vïsnèho kotle a z sobnìku TUV o objemu 80 l tak, aby ËelnÌ stïny kotle a z sobnìku byly z roveú. 3 ohnut p ipojovacì potrubì vëetnï öroubenì, kter jsou souë stì dod vky, umoûúujì podle jejich nasmïrov nì provèst vöechny p Ìpojky ke kotli jak shora, tak zdola. HydraulickÈ p ipojenì kotle m ûe b t provedeno z vnïjöì vnit nì strany mïdïn ch p Ìpojek. P ipojenì plynu ke kotli je nutno provèst dle platn ch p edpis a norem z vnit nì strany mïdïnè p Ìpojky. UzavÌracÌ plynov kohout se montuje co nejblìûe ke kotli. UpozornÏnÌ: Vöechny Ë sti p ipojovacìho potrubì plynu musì b t schv leny dle platn ch p edpis a norem! Pozn mka: Pro zamezenì neû doucìch jev, jako nap.: - tvorba vodìku a jin ch plyn, kterè mohou zabr nit cirkulaci topnèho mèdia, - koroze a zbytky koroze, kterè mohou zp sobit poruchu topnèho systèmu, - kr tkodob dlouhodob nik topnèho mèdia, se nesmì p ipojit z vïsn kotel k topnè soustavï provedenè z mïdïnèho potrubì z bïûnè oceli litiny pozinkovan mi dìly. P ipojenì odpadu (pojistn ventil, odvod kondenz tu Ö) Vnit nì p ipojenì VnÏjöÌ p ipojenì V stupnì voda z kotle 18 V stup do v mïnìku TUV * 16 * pouze p i zapojenì z sobnìku TUV P Ìvod plynu 18 Vstup z v mïnìku TUV * 16 Vratn voda 18 27

28 Z sobnìky TUV urëenè pro z vïsnè kotle CITY 1.24 FF BI a CITY 1.24 FF BS UpozornÏnÌ: P i zapojenì TUV je-li rozvodnè potrubì z mïdi, musì b t vloûena mezi v stup TUV a toto potrubì spojka z oceli, litiny z izolaënìho materi lu, aby se zamezilo hloubkovè korozi. Z sobnìky BMF 50 a BMF 80 Z sobnìky BMF 50 a BMF 80 mohou b t umìstïny vpravo vlevo od kotle. UpevÚujÌ se na stïnu pomocì Ëty öroub a hmoûdinek, kterè jsou souë stì z kladnì dod vky. Plechov mont ûnì öablona dod van s kompletem CITY 1.24 FF BI a BS se zavïöuje p Ìmo na mont ûnì r m, p ipojen ke kotli. Hydraulick propojovacì sada je v z kladnì dod vce kompletu. Kotel a z sobnìk v kompletu 1.24 FF BI jsou integrov ny do stejnèho opl ötïnì. CITY 1.24 FF BI 886 VnÏjöÌ obrys z sobnìku Z sobnìk TUV vlevo CITY 1.24 BI VnÏjöÌ obrys kotle 630 Z sobnìk TUV vpravo 173 VnÏjöÌ obrys z sobnìku V kompletu 1.24 FF BS je mont ûnì öablonou mezi kotlem a z sobnìkem stanovena mezera 15 mm. CITY 1.24 FF BS F Pozn mky: - nosnost stïny s instalovan m kompletem naplnïn m vodou musì b t minim lnï 150 kg pro CITY 1.24 FF BI BS-50 a 195 kg pro CITY 1.24 FF BI BS-80, - pro snadnïjöì mont û kompletu se doporuëuje minim lnì mezera mezi kotlem a z sobnìkem 25 mm. 886 VnÏjöÌ obrys z sobnìku Z sobnìk TUV vlevo CITY 1.24 BS VnÏjöÌ obrys kotle VnÏjöÌ obrys z sobnìku 630 Z sobnìk TUV vpravo F017 Z sobnìk BMS 150 Z sobnìk BMS 150 se instaluje vûdy ve svislè poloze. UpevÚuje se pomocì 4 svornìk 10 mm, kterè se zazdì. Dva t meny dod vanè se z sobnìkem umoûúujì jeho snadnè zavïöenì. Pozn mky: - UpevÚovacÌ rozmïry z sobnìk, stejnï jako p ipojovacì rozmïry, jsou uvedeny na stranï 4. - Nosnost stïny s instalovan m kompletem naplnïn m vodou musì b t minim lnï 270 kg. 28

29 ElektrickÈ p ipojenì Nap jenì 230 V/50 Hz Z vïsnè kotle CITY jsou vybaveny t Ìûilov m kabelem o dèlce 1,5 m umoûúujìcì p ÌmÈ p ipojenì do z suvky jinè pevnè p Ìpojky s respektov nìm f zovèho a nulovèho vodiëe. Podle platn ch p edpis musì b t elektrick obvod kotle vybaven dvoupûlov m vypìnaëem s vypìnacì vzd lenostì kontakt vïtöì neû 3 mm proudov m chr niëem. ZapojenÌ volitelnèho p ÌsluöenstvÌ ZapojenÌ prostorovèho termostatu dialogovèho d lkovèho ovl d nì Easymatic, stejnï jako Ëidla TUV (CITY 1.24 FF BI a BS) se prov dì jednoduch m konektorov m propojenìm v zadnì Ë sti ovl dacìho panelu pod krytkou. Na mìstï p ipojenì prostorovèho termostatu je zapojen odpor 820 Ω/1 W. Vöechny prostorovè termostaty (nap. typy uvedenè na str. 10) s v stupnìm beznapïùov m kontaktem jsou p ipojeny 2 vodiëi. DialogovÈ d lkovè ovl d nì Easymatic je p ipojeno komunikaënì sbïrnicì BUS pomocì 2 zamïniteln ch vodië. -»idlo TUV se p ipojuje na mìsto vyznaëenè ryskou.»erpadlov logika TAM: p ipojenì prostorovèho termostatu BUS: p ipojenì dialogovèho d lkovèho ovl d nì Easymatic SB: p ipojenì Ëidla TUV (dod vka se z sobnìkem TUV)»erpadlov logika 1. Je-li p epìnaë druhu provozu na ovl dacìm panelu kotle v poloze (TUV) s d lkov m ovl d nìm Easymatic v poloze (letnì reûim), obïhovè Ëerpadlo kotle je v provozu bïhem p Ìpravy TUV a vypìn 30 s po skonëenì p Ìpravy TUV, p epìnacì ventil z st v v poloze TUV. 2. Je-li p epìnaë druhu provozu na ovl dacìm panelu kotle v poloze (vyt pïnì + TUV) A. Bez prostorovèho termostatu ovl d nì Easymatic La pompe fonctionne en permanence. B. S prostorov m termostatem ï P epìnaë v poloze 1: ObÏhovÈ Ëerpadlo kotle je trvale v provozu. ï P epìnaë v poloze 2: - ObÏhovÈ Ëerpadlo kotle vypne 15 minut po vypnutì kotle prostorov m termostatem. - Po skonëenì p Ìpravy TUV, nenì-li od prostorovèho termostatu poûadavek na vyt pïnì, je dobïh obïhovèho Ëerpadla 30 s a p epìnacì ventil z st v v poloze TUV. ï P epìnaë v poloze 3: - ObÏhovÈ Ëerpadlo kotle vypne 30 s po vypnutì kotle prostorov m termostatem. - Po skonëenì p Ìpravy TUV, nenì-li od prostorovèho termostatu poûadavek na vyt pïnì, je dobïh obïhovèho Ëerpadla 30 s a p epìnacì ventil z st v v poloze TUV. C. S dialogov m d lkov m ovl d nìm Easymatic: ï P epìnaë v poloze 1: ObÏhovÈ Ëerpadlo kotle je trvale v provozu. ï P epìnaë v poloze 3: - Je-li dosaûena poûadovan prostorov teplota, obïhovè Ëerpadlo kotle je trvale v provozu. - Je-li prostorov teplota vyööì neû poûadovan, vypne obïhovè Ëerpadlo kotle s dobïhem 15 minut. - Po skonëenì p Ìpravy TUV a je-li prostorov teplota vyööì neû poûadovan, vypne obïhovè Ëerpadlo kotle po 30 s a p epìnacì ventil z stane v poloze TUV. ï P epìnaë v poloze 2: - P i komfortnìm reûimu je funkce stejn jako je-li p epìnaë v poloze 1. - P i tlumovèm reûimu je funkce stejn jako je-li p epìnaë v poloze Je-li p epìnaë druhu provozu na ovl dacìm panelu kotle v poloze (protimrazov ochrana) ObÏhovÈ Ëerpadlo kotle je mimo provoz. P i aktivaci protimrazovè ochrany (teplota vyt pïnèho prostoru klesne pod 10 C) se obïhovè Ëerpadlo kotle uvede do provozu. 29
