1 Monoblokov ho k pro topn olej M 1 V kon ho ku v rozmezì od 17 do 47 kw Ëel pouûitì Palivo 1. Popis VybavenÌ kotl OlejovÈ monoblokovè ho ky sèrie M 1 jsou kompaktnìmi jednostupúov mi ho ky malèho v konu, vyvinutè speci lnï k tomu, aby zaruëovaly vysokou Ëinnost a nejlepöì hodnoty spalov nì. Ho ky jsou pouûitelnè pro nejr znïjöì tepelnè zdroje, zvl ötï jsou vöak dìky svèmu p izp sobenì vhodnè pro kotle De Dietrich ady EUCLIDE GT 110/1100/1100 V a GT 203. Koncepce monoblokov ch ho k M 1 umoûúuje zajistit: ï Vysokou Ëinnost a stabilnì v kony - nov hlava ho ku umoûúuje dos hnout optim lnì smïöov nì spalovacìho vzduchu a rozpr öenèho topnèho oleje - systèm DUO-PRESS Æ zlepöuje aeroauliku ho ku - mnoûstvì a tlak vzduchu znaënï usnadúuje regulaci a stabilitu spalov nì - proporcion lnì regulace mnoûstvì vzduchu na v stupu ventil toru dìky systèmu regulace - p esnè nastavenì smïöovacìho za ÌzenÌ (drû k trysek a vìrnìk) optimalizuje tlak dmychadla na hlavï ho ku a zaruëuje p esnè rozdïlov nì perifernìho a centr lnìho spalovacìho vzduchu - p edeh ev oleje pro modely s nejmenöìmi v kony zmenöuje viskozitu oleje a zlepöuje jeho rozpr öenì tryskou s velmi mal m pr mïrem ï KompaktnÌ konstrukce - p esnï dimenzovanè tangenci lnì obïûnè kolo dmychadla - systèm DUO-PRESS Æ zaruëuje vìcen sobnou kompresì vysok tlak dmychadla a mnoûstvì vzduchu na nejmenöìm prostoru - d myslnè uspo d nì jednotliv ch komponent ï Snadn mont û, uv dïnì do provozu a udrûovatelnost - upevnïnì k ho ku pomocì posuvnè p Ìruby - p ipojenì elektrickèho proudu standardnìm euro-konektorem - vöechny komponenty na jedinè nosnè desce - vodorovn mont ûnì poloha nosnè desky pro svislou polohu drû ku trysky - dob e p ÌstupnÈ komponenty - dìky 5 rychlouz vïr m je moûno ho k rychle uvèst do pohodlnè servisnì polohy - vöechna nastavenì (vëetnï tlaku oleje), stejnï tak demont û a mont û jsou proveditelnè jedin m pot ebn m klìëem (öestihrann - 4 mm) - nastavovacì stupnice ulehëujì jemnè nastavov nì ï Tich provoz - v hlukovï tlumenèm krytu ho ku jsou soust edïny vöechny komponenty - pro tlumenì hluku p sobì vìcen sobnè p esmïrov nì vzduchu v dmychadlovèm systèmu Extra lehk topn olej Spot eba 1,4 aû 4,0 kg/hod. ï Ho ky p izp sobenè kotl m De Dietrich - ho ky jsou v raznï p izp sobeny kotl m De Dietrich a zajiöùujì tìm zv öenou Ëinnost a provoznì spolehlivost - ho ky jsou vybaveny od v robce pro p Ìsluön rozsah v konu kotl a jsou jiû p ednastaveny (hlava ho ku, nastavenì vzduchu, tlak oleje) - p ednastavenì umoûúuje okamûitè uvedenì do provozu na mìstï instalace - jednoduch mont û i uvedenì do provozu ï Ho ky, kter mi mohou b t vybaveny nejr znïjöì kotle - v konovè parametry ho k dovolujì i bezproblèmovè vybavenì jin ch kotl V tïchto p Ìpadech: ï je t eba provèst urëenì modelu ho ku, p izp sobenì trysky a nastavenì odbornìkem ï v konovè k ivky, uvedenè na stranï 2, dovolujì zkontrolovat p izp sobenì p ÌsluönÈmu kotli 2. P ehled model ho k Model M 1 s p edeh evem bez p edeh evu M 1-3 RS M 1-4 RS M 1-4 S M 1-5 S M 1-6 S V kon ho ku kw Tryska od v robce US Gal.0,50/60 S 0,65/45 S 0,60/45 S 0,65/45 S 0,75/45 S GENER LNÕ ZASTOUPENÕ PRO»R A SR: Stiebel Eltron spol. s r. o., K H j m 946, Praha 5, tel.: (02) , fax: (02) info@stiebel-eltron.cz,

2 3. Technick data Model M 1 s p edeh evem bez p edeh evu M 1-3 RS M 1-4 RS M 1-4 S M 1-5 S M 1-6 S V kon ho ku kw 17 aû aû aû aû aû 47 Spot eba oleje (1) kg/h 1,4 aû 2,1 1,9 aû 2,6 1,9 aû 2,6 2,4 aû 3,1 3,0 aû 4,0 Vybaven pro 113 RS/1103 RS/ 114 RS/1104 RS/ 114 S/1104 S/ 115 S/1105 S/ 116S /1106 S model kotle GTM 1103 RS/130 V 1104 RS /130 V 1104 S/130 V 1105 S/130 V Rozsah v konu kotle (kw) GTM 110/1100/100 V 18 aû aû aû aû aû 39 Tryska od v robce US Gal.0,50/60 S 0,65/45 S 0,60/45 S 0,65/45 S 0,75/45 S P ednastavenì v konu kw (v kon kotle) Elektrick p Ìkon VA ho ku El. p Ìkon motoru (2) VA (1) Maxim lnì viskozita 6,0 mm 2 /s p i 20 C. (2) 230 V, jednof zov V konovè k ivky P etlak ve spalovacìm prostoru mbar 1,0 0,9 0,8 0,7 M1-5 S 0,6 M1-3 RS M1-4 RS, M1-4 S 0,5 0,4 0,3 M1-6 S Pozn mka: Maxim lnì tepeln v kon tlakov ch ho k M 1 dle»sn EN 267 je 47 kw. Hlavy ho k pro M 1-3 RS, M 1-4 RS, M 1-4 S, M 1-5 S a M 1-6 S jsou konstruov ny pro optim lnì spalov nì (emise ve spalin ch, hluënost, stabilita plameneö). Dosaûen zlepöenì jsou p Ìmo vyuûiteln jak ve spojenì s kotli De Dietrich GT 110/1100/1100 V, tak i p i provozu na jin ch kotlìch. 0,2 Tepeln 0,1 v kon ho ku 0 kw (1) Spot eba oleje kg/hod. V kon p i nadmo skè v öce 400 m dle»sn EN 267. Minim lnì v h evnost: 11,84 kwh/kg. (1) V kon ho ku je p izp soben p i azenèmu kotli p i uvaûov nì jeho Ëinnosti (viz p Ìklad na str. 5). HlavnÌ rozmïry 420 Ø M8 274 Ø Ø 150 Otvory v ho kov ch dve Ìch 2

3 Ho k M 1 MÌsto pro mï enì tlaku na hlavï ho ku ZapalovacÌ transform tor Automatika ho ku (s odblokovacìm tlaëìtkem) RychloupÌnacÌ p ipevúovacì öroub desky ho ku Hlava ho ku Regulace tlaku spalovacìho vzduchu IR Ëidlo pro p Ìtomnost plamene 7-pÛlov p ipojovacì euro-konektor Olejov elektromagnetick ventil DÏlen stupnice indikujìcì polohu vzduchovè klapky OlejovÈ Ëerpadlo FlexibilnÌ hadice pro p ipojenì oleje 1 m Regulace tlaku vzduchu na hlavï ho ku Vzduchov klapka automaticky uzavìr p i vypnutì ho ku 3

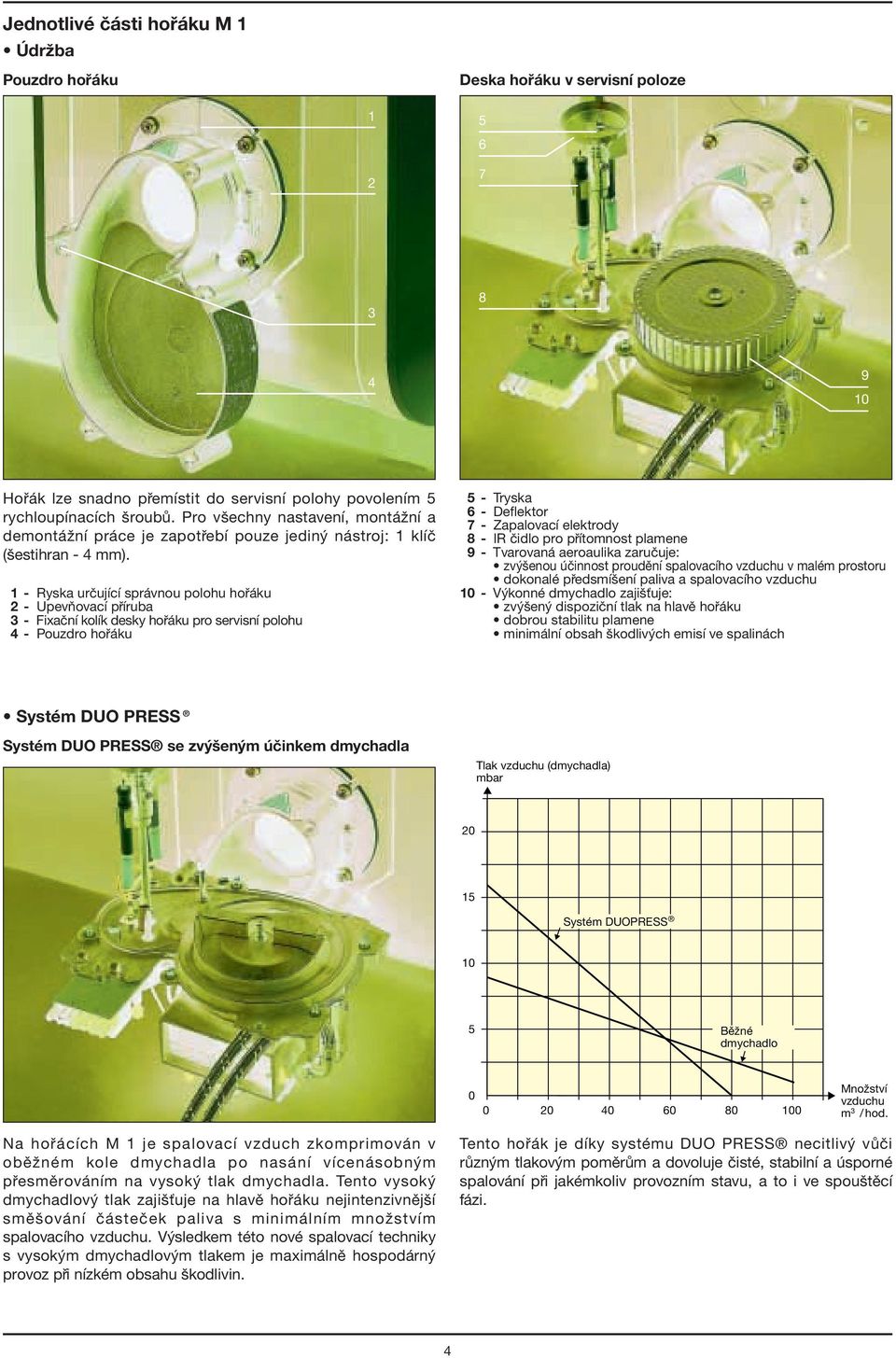

4 JednotlivÈ Ë sti ho ku M 1 ï drûba Pouzdro ho ku Deska ho ku v servisnì poloze Ho k lze snadno p emìstit do servisnì polohy povolenìm 5 rychloupìnacìch öroub. Pro vöechny nastavenì, mont ûnì a demont ûnì pr ce je zapot ebì pouze jedin n stroj: 1 klìë (öestihran - 4 mm). 1-Ryska urëujìcì spr vnou polohu ho ku 2-UpevÚovacÌ p Ìruba 3-FixaËnÌ kolìk desky ho ku pro servisnì polohu 4-Pouzdro ho ku 5-Tryska 6-Deflektor 7-ZapalovacÌ elektrody 8-IR Ëidlo pro p Ìtomnost plamene 9 - Tvarovan aeroaulika zaruëuje: ï zv öenou Ëinnost proudïnì spalovacìho vzduchu v malèm prostoru ï dokonalè p edsmìöenì paliva a spalovacìho vzduchu 10 - V konnè dmychadlo zajiöùuje: ï zv öen dispoziënì tlak na hlavï ho ku ï dobrou stabilitu plamene ï minim lnì obsah ökodliv ch emisì ve spalin ch ï SystÈm DUO PRESS Æ SystÈm DUO PRESSÆ se zv öen m Ëinkem dmychadla Tlak vzduchu (dmychadla) mbar SystÈm DUOPRESS Æ 10 5 BÏûnÈ dmychadlo MnoûstvÌ vzduchu m 3 /hod. Na ho cìch M 1 je spalovacì vzduch zkomprimov n v obïûnèm kole dmychadla po nas nì vìcen sobn m p esmïrov nìm na vysok tlak dmychadla. Tento vysok dmychadlov tlak zajiöùuje na hlavï ho ku nejintenzivnïjöì smïöov nì Ë steëek paliva s minim lnìm mnoûstvìm spalovacìho vzduchu. V sledkem tèto novè spalovacì techniky s vysok m dmychadlov m tlakem je maxim lnï hospod rn provoz p i nìzkèm obsahu ökodlivin. Tento ho k je dìky systèmu DUO PRESSÆ necitliv v Ëi r zn m tlakov m pomïr m a dovoluje ËistÈ, stabilnì a spornè spalov nì p i jakèmkoliv provoznìm stavu, a to i ve spouötïcì f zi. 4

5 4. V bïr typu ho ku a jeho trysky Olejov m ho kem ady M 1 je moûno vybavit nejr znïjöì kotle malèho v konu. Mont û ho ku se prov dì vûdy s vodorovnï uloûenou ho kovou hlavou. V bïr ho ku ï Nejprve je t eba urëit v kon ho ku v pomïru k v konu kotle. Uvaûuje se Ëinnost kotle 90 %, tj. faktor 0,9: V kon ho ku = v kon kotle/0,9. ï Potom se urëì s pomocì v konov ch k ivek (viz str. 2) typ ho ku podle jeho v konu a p etlaku ve spalovacìm prostoru p ÌsluönÈho kotle. V bïr trysky ï Ho k M 1 je od v robce osazen 1 tryskou, kter m ûe odpovìdat trysce pro p Ìsluön kotel (viz tabulka na str. 2). ï N sledujìcì p Ìklad a tabulka dovolujì urëit spr vnou trysku pro zvolen kotel. ï DoporuËuje se pouûìvat trysky s hlem rozpr öenì 60 S pro tepeln v kon kotle do 21 kw. Pro tepeln v kon kotle nad 21 kw se doporuëuje pouûìt trysku s hlem rozpr öenì 45 S. Je moûnè samoz ejmï pouûìt i jinè trysky. ï K dosaûenì maxim lnì kvality spalov nì se doporuëuje nastavit tlak oleje v rozsahu 10 aû 15 bar. P Ìklad: Kotel se jmenovit m v konem 25 kw je t eba vybavit ho kem M etapa: v bïr ho ku a) Nejprve je t eba vypoëìtat tepeln v kon ho ku tak, jak bylo uvedeno: V kon ho ku = 25/0,9 = 27,8 kw b) Z v konovè k ivky na stranï 2 lze urëit typ ho ku buô s p edeh evem: M 1-4 RS nebo bez p edeh evu: M 1-4 S. 2. etapa: v bïr trysky a) VypoËÌt se spot eba oleje, odpovìdajìcì tomuto v konu ho ku. V h evnost topnèho oleje (TOEL) ËinÌ 11,84 kwh/kg; spot eba oleje vypl v z podìlu v konu ho ku a v h evnosti paliva. Spot eba oleje = 27,8/11,84 = 2,35 kg/h b) Porovn -li se hodnota 2,35 kg/h s n sledujìcì tabulkou, vyjde volba trysky s hodnotou 0,60 US-galonu s tlakem na olejovèm Ëerpadle 11 bar. Spot eba oleje v kg/h Tlak oleje [bar] trysky-us-gal/h ,40 1,25 1,33 1,41 1,49 1,56 1,63 1,70 1,76 1,82 0,50 1,56 1,66 1,76 1,86 1,95 2,04 2,12 2,20 2,28 0,60 1,87 2,00 2,12 2,23 2,34 2,45 2,55 2,64 2,73 0,65 2,03 2,16 2,29 2,42 2,54 2,65 2,75 2,86 2,96 0,75 2,34 2,49 2,65 2,79 2,93 3,06 3,18 3,30 3,42 0,85 2,65 2,83 3,00 3,16 3,32 3,47 3,61 3,74 3,87 1,00 3,12 3,33 3,53 3,72 3,90 4,08 4,24 4,40 4,56 1,10 3,43 3,66 3,88 4,09 4,29 4,48 4,67 4,84 5,01 1,20 3,74 3,99 4,24 4,47 4,68 4,89 5,09 5,29 5,47 1,25 3,89 4,16 4,40 4,65 4,88 5,10 5,30 5,51 5,70 1,35 4,21 4,49 4,76 5,02 5,27 5,50 5,73 5,95 6,15 1,50 4,67 4,98 5,29 5,58 5,85 6,11 6,36 6,60 6,83 1,65 5,14 5,49 5,82 6,14 6,44 6,73 7,00 7,27 7,52 1,75 5,45 5,82 6,18 6,51 6,83 7,14 7,42 7,71 7,91 DoporuËen oblast nastavenì 5

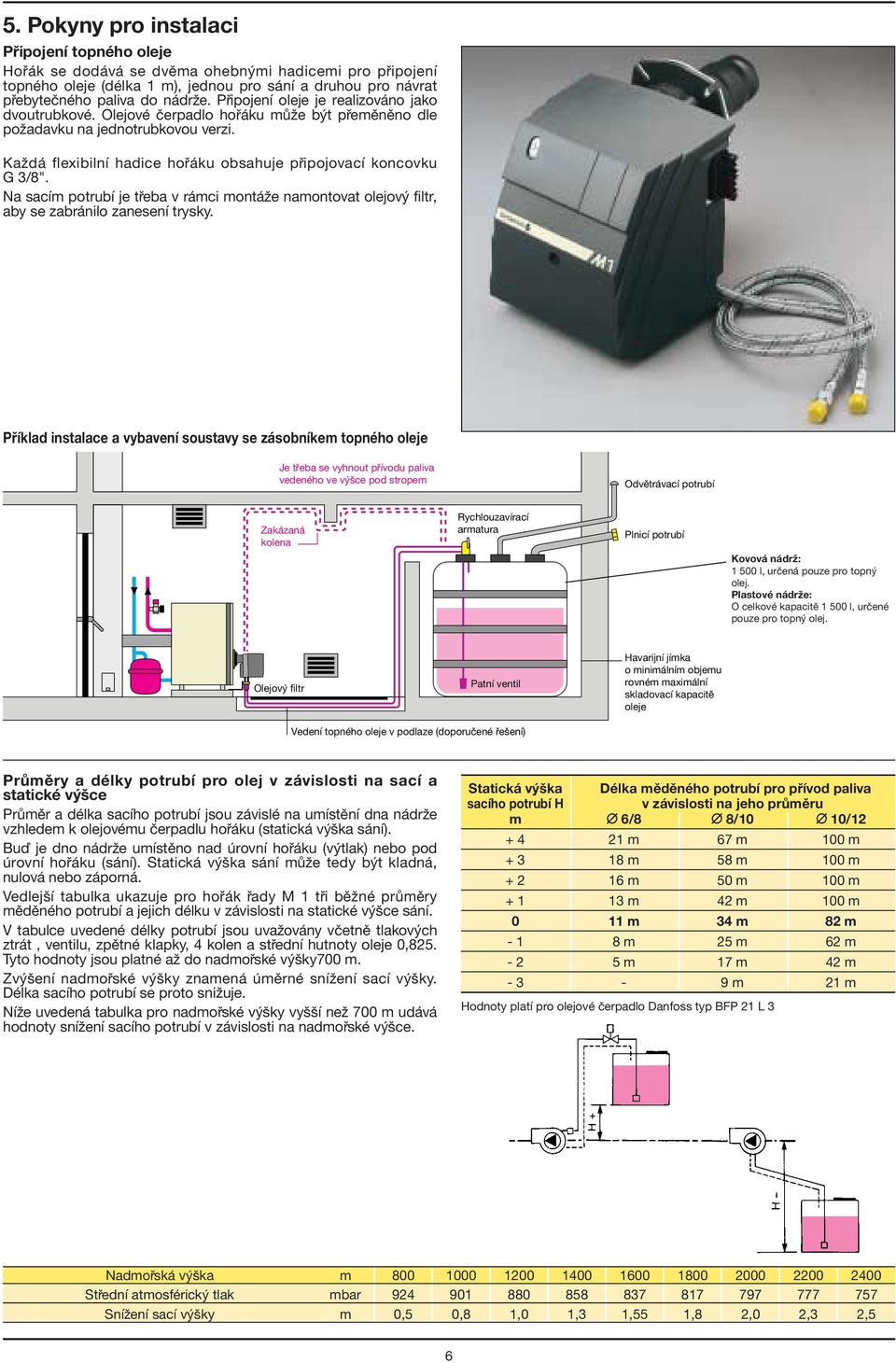

6 5. Pokyny pro instalaci P ipojenì topnèho oleje Ho k se dod v se dvïma ohebn mi hadicemi pro p ipojenì topnèho oleje (dèlka 1 m), jednou pro s nì a druhou pro n vrat p ebyteënèho paliva do n drûe. P ipojenì oleje je realizov no jako dvoutrubkovè. OlejovÈ Ëerpadlo ho ku m ûe b t p emïnïno dle poûadavku na jednotrubkovou verzi. Kaûd flexibilnì hadice ho ku obsahuje p ipojovacì koncovku G 3/8". Na sacìm potrubì je t eba v r mci mont ûe namontovat olejov filtr, aby se zabr nilo zanesenì trysky. P Ìklad instalace a vybavenì soustavy se z sobnìkem topnèho oleje Je t eba se vyhnout p Ìvodu paliva vedenèho ve v öce pod stropem OdvÏtr vacì potrubì Zak zan kolena RychlouzavÌracÌ armatura PlnicÌ potrubì Kovov n drû: l, urëen pouze pro topn olej. PlastovÈ n drûe: O celkovè kapacitï l, urëenè pouze pro topn olej. Olejov filtr PatnÌ ventil HavarijnÌ jìmka o minim lnìm objemu rovnèm maxim lnì skladovacì kapacitï oleje VedenÌ topnèho oleje v podlaze (doporuëenè eöenì) Pr mïry a dèlky potrubì pro olej v z vislosti na sacì a statickè v öce Pr mïr a dèlka sacìho potrubì jsou z vislè na umìstïnì dna n drûe vzhledem k olejovèmu Ëerpadlu ho ku (statick v öka s nì). BuÔ je dno n drûe umìstïno nad rovnì ho ku (v tlak) nebo pod rovnì ho ku (s nì). Statick v öka s nì m ûe tedy b t kladn, nulov nebo z porn. VedlejöÌ tabulka ukazuje pro ho k ady M 1 t i bïûnè pr mïry mïdïnèho potrubì a jejich dèlku v z vislosti na statickè v öce s nì. V tabulce uvedenè dèlky potrubì jsou uvaûov ny vëetnï tlakov ch ztr t, ventilu, zpïtnè klapky, 4 kolen a st ednì hutnoty oleje 0,825. Tyto hodnoty jsou platnè aû do nadmo skè v öky700 m. Zv öenì nadmo skè v öky znamen mïrnè snìûenì sacì v öky. DÈlka sacìho potrubì se proto sniûuje. NÌûe uveden tabulka pro nadmo skè v öky vyööì neû 700 m ud v hodnoty snìûenì sacìho potrubì v z vislosti na nadmo skè v öce. Statick v öka DÈlka mïdïnèho potrubì pro p Ìvod paliva sacìho potrubì H v z vislosti na jeho pr mïru m 6/8 8/10 10/ m 67 m 100 m m 58 m 100 m m 50 m 100 m m 42 m 100 m 0 11 m 34 m 82 m m 25 m 62 m m 17 m 42 m m 21 m Hodnoty platì pro olejovè Ëerpadlo Danfoss typ BFP 21 L 3 Nadmo sk v öka m St ednì atmosfèrick tlak mbar SnÌûenÌ sacì v öky m 0,5 0,8 1,0 1,3 1,55 1,8 2,0 2,3 2,5 6

7 VÏtr nì VÏtr nì mìstnosti s instalovan m kotlem musì odpovìdat souëasnï platn m norm m a p edpis m. VÏtracÌ otvor: ñ Ëinn pr ez musì odpovìdat polovinï celkovèho pr ezu pro odvod spalin, minim lnï vöak 2,5 dm 2. ñ Ëinn pr ez otvoru pro p Ìvod spalovacìho vzduchu: S (dm 2 ) 0,86 P/20 P = Jmenovit tepeln v kon kotle v kw PomÏr Ëinn ch pr ez vïtracìho otvoru a otvoru pro p Ìvod spalovacìho vzduchu musì b t zvolen tak, aby v kotelnï doch zelo k v mïnï vzduchu. ElektrickÈ p ipojenì Ho ky ady M 1 jsou osazeny jednìm 7-pÛlov m euro-konektorem, kter se jednoduöe spojì s protikonektorem, p ich zejìcìm z ovl dacìho panelu kotle. Pokud by nebyl protikonektor k dispozici, je moûnè ho k elektricky p ipojit nìûe uveden m zp sobem. Pozn mka: RegulaËnÌ etïzec, zvl ötï termostaty a externì regulace, musejì b t dimenzov ny pro napïtì 230 V/50 Hz a minim lnì spìnacì proud 10 A. Ho k: 7-pÛlov konektor - samice Kotel: 7-pÛlov konektor - samec L 1 F ZG TS N TCH VA CH : F ze : Pojistka : HlavnÌ vypìnaë : BezpeËnostnÌ termostat : Nulov vodië : Kotlov termostat : Signalizace poruchy : PoËÌtadlo provoznìch hodin Zp sob dod vky 1 obalov jednotka pro kaûd typ ho ku Kaûd ho k je p edvybaven (hlava ho ku, tryska) a p ednastaven (poloha drû ku trysky, vzduchov klapka, tlak oleje) od v robce. Ho k M 1 S p edeh evem Bez p edeh evu 7 KompletnÌ ho k 1 obalov jednotka 300 x 350 x 450 mm M 1-3 RS M 1-4 RS M 1-4 S M 1-5 S M 1-6 S ObjednacÌ ËÌslo P epravnì hmotnost kg
