1 TECHNICKÁ ZPRÁVA a SPECIFIKACE VYTÁPĚNÍ Obsah: 1. ÚVOD KLIMATICKÉ PODMÍNKY TEPELNÉ ZTRÁTY BYTU OTOPNÁ SOUSTAVA Zdroj tepla Příprava teplé vody Otopné plochy Ocelová desková otopná tělesa Koupelnová otopná tělesa Rozvod otopné vody Regulace Pojišťovací a zabezpečovací zařízení SOUHRN SPECIFIKACE:

2 1. ÚVOD Předložená dokumentace pro realizaci stavby řeší vytápění na akci: ZŘÍZENÍ NEBYTOVÉ JEDNOTKY ve 2.NP Investor akce: Obecní úřad Dobrovíz, Pražská 13, Dobrovíz Podkladem pro vypracování dokumentace byly stavební plány, požadavky HIPa a investora. V objektu je navržen teplovodní systém ústředního vytápění se zdrojem tepla kombinovaným plynovým kotlem. 2. KLIMATICKÉ PODMÍNKY Z klimatického hlediska se objekt nachází na území charakterizovaném následujícími zimními výpočtovými hodnotami: Venkovní výpočtová teplota zimní o C Krajina... normální Nadmořská výška... do 400 m n. m. Počet topných dnů dnů Průměrná teplota v topném období... 4,4 o C Průměrná vnitřní teplota o C Poloha objektu... nechráněná Druh budovy... řadový Charakteristické číslo budovy B = 6 Pa 0,67 2

3 3. TEPELNÉ ZTRÁTY BYTU Výpočet tepelných ztrát byl proveden podle ČSN pro výše uvedené klimatické poměry bez přirážky na urychlení zátopu. Na základě výpočtu tepelných ztrát pro zadané stavební konstrukce, byla zjištěna celková tepelná ztráta bytu 8,1 kw. 4. OTOPNÁ SOUSTAVA 4.1 Zdroj tepla Jako zdroj tepla pro vytápění a přípravu teplé vody objektu je navržen závěsný plynový kotel Vaillant VUW 202/3-5 turbotec plus o jmenovitém výkonu 20 kw s možností nastavení výkonu v rozsahu 40 až 100 %. Kotel je vybaven elektronickým zapalováním a plynulou regulací výkonu. Součástí kotle je dvouotáčkové čerpadlo, expanzní nádoba, dopouštěcí zařízení a pojistný ventil. Jedná se o plnoautomatický kotel vybavený všemi pojistnými a řídícími přístroji, které jsou předepsány platnými normami. Kotel je v provedení turbo s uzavřenou spalovací komorou. Nemá tedy žádné požadavky na přívod spalovacího vzduchu z místnosti. Kotel bude umístěn v místnosti 2 (koupelna). Odkouření a přívod spalovacího vzduchu kotle bude zajišťovat koaxiální systém spaliny/vzduch Ø80/125 mm. Tento systém odkouření a přívodu spalovacího vzduchu bude veden nad střechu objektu. Vyústění odvodu spalin od kotle na střeše objektu musí být provedeno v souladu s technickými pravidly mimo dosah navrhovaných střešních oken a stávající zástavby, čímž bude zaručeno, že nebudou překročeny limity imisí NOx a CO. 3

4 4.2 Příprava teplé vody Teplá voda bude připravována průtokově přímo v kotli. Tento kombinovaný kotel je vybaven deskovým sekundárním výměníkem, který zajišťuje průtokový ohřev vody. Nastavení teploty teplé vody se provádí na ovládacím panelu kotle v rozsahu 35 až 65 C. Pro přepínání režimů z vytápění na přípravu teplé vody je zabudován motorický trojcestný přepínací ventil. Součástí sekundárního výměníku je tzv. Aquasenzor, který registruje odběr teplé vody již při minimálním průtoku 1,5 l/min. Tato konstrukce rovněž umožňuje provozovat kotel s minimálním připojovacím tlakem studené vody - 0,015 MPa. Další funkce pro ohřev teplé vody je tzv. Aqua Comfort Systém, který neustále udržuje sekundární výměník na požadované teplotě a kotel je připraven dodávat teplou vodu s minimální reakční dobou. 4.3 Otopné plochy V obytných místnostech jsou navržena ocelová desková otopná tělesa. V koupelně je navrženo koupelnové otopné těleso. Otopné plochy jsou dimenzovány na teplotní spád otopné vody 75/60 C Ocelová desková otopná tělesa Byla navržena ocelová desková otopná tělesa Korado Radik VK. Jedná se o profilovaná desková otopná tělesa s vestavěnou ventilovou vložkou a spodním pravým připojením. Otopná tělesa budou napojena na rozvod otopné vody ze zdi pomocí rohových regulačních uzavíratelných šroubení Danfoss RLV DN15. Pomocí těchto šroubení lze těleso odstavit z provozu a vypustit bez přerušení dodávky tepla do okolních otopných těles. V dodávce těles jsou i konzoly a držáky pro uložení těles a odvzdušňovací ventilky. Každé otopné těleso bude vybaveno termostatickou hlavicí s připojovacím závitem M30x1,5 například Danfoss RAE-K Koupelnová otopná tělesa Pro vytápění koupelny bylo navrženo koupelnové trubkové otopné těleso Korado Koralux Linear. Toto otopné těleso bude připojeno na rozvod otopné vody pomocí připojovací sady Danfoss obsahující termostatický ventil RA-N, uzavíratelné regulační šroubení RLV a termostatickou hlavici RA

5 4.4 Rozvod otopné vody Otopný systém bude tvořen dvoutrubkovým větveným horizontálním rozvodem vedeným k jednotlivým otopným tělesům. Rozvody budou vedeny při podlaze ve zdi v trasách dle výkresové části dokumentace. U přímých rozvodů delších než 7 metrů budou provedeny kompenzace změnou trasy rozvodu. Rozvody budou zhotoveny z měděného potrubí a na nejvyšších místech budou odvzdušněny a na nejnižších opatřeny vypouštěním. Rozvody vedené ve zdech budou opatřeny tepelnou izolací o tloušťce dle tab. 1. Rozvod otopné vody byl navržen na teplotní spád 75/60 C. Tab. 1 Tloušťky tepelných izolací dimenze potrubí tloušťka tepelné izolace [mm] DN DN DN Regulace Teplota otopné vody bude regulována v závislosti na vnitřní teplotě prostorovým termostatem Vaillant VRT 392 umístěným v referenční místnosti bytu. 4.6 Pojišťovací a zabezpečovací zařízení Zdroj tepla je jištěn pojistným ventilem. Otopná soustava je zabezpečena tlakovou expanzní nádobou o objemu 10 litrů. Oběh otopné vody bude zajišťovat oběhové čerpadlo. Pojistný ventil, tlaková expanzní nádoba a oběhové čerpadlo jsou sériově vestavěny v kotli a jsou tedy součástí dodávky kotle. 5

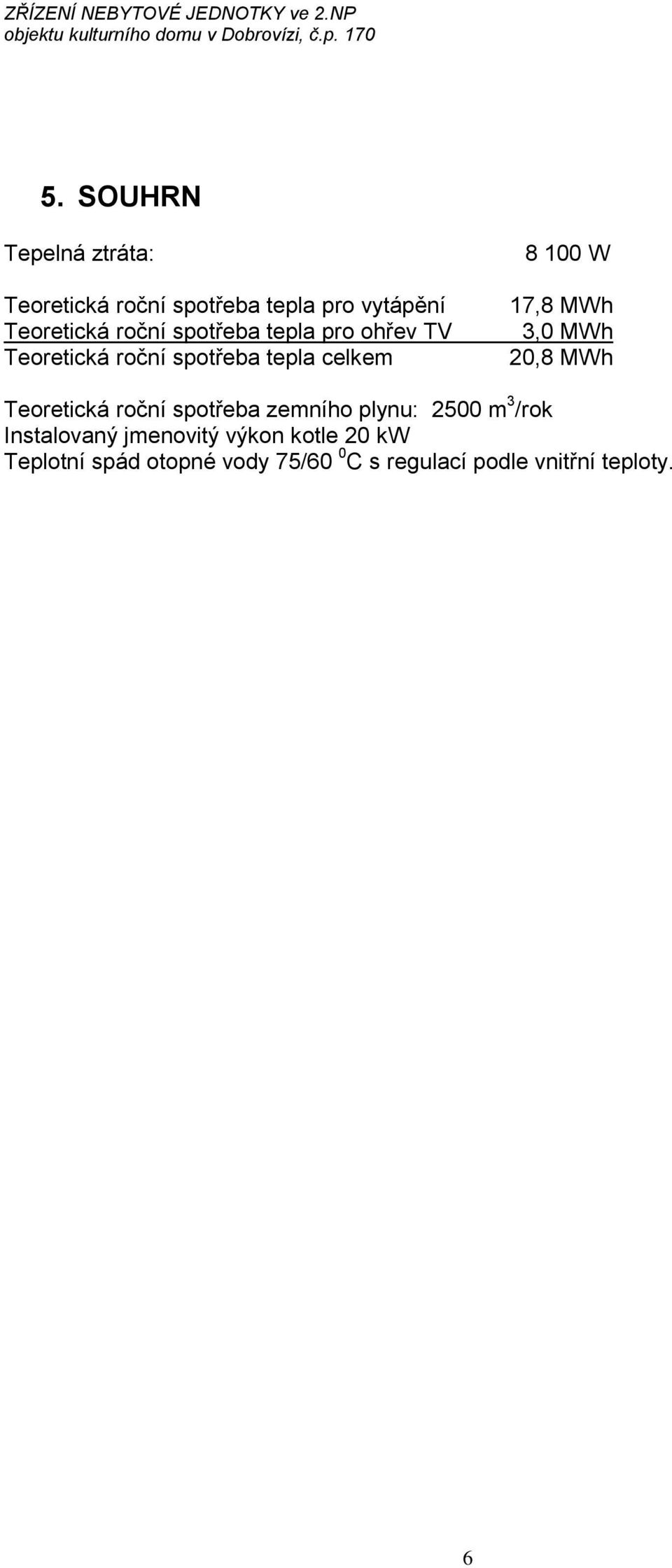

6 5. SOUHRN Tepelná ztráta: Teoretická roční spotřeba tepla pro vytápění Teoretická roční spotřeba tepla pro ohřev TV Teoretická roční spotřeba tepla celkem W 17,8 MWh 3,0 MWh 20,8 MWh Teoretická roční spotřeba zemního plynu: 2500 m 3 /rok Instalovaný jmenovitý výkon kotle 20 kw Teplotní spád otopné vody 75/60 0 C s regulací podle vnitřní teploty. 6

7 6. SPECIFIKACE: Zařízení počet jednotky Závěsný plynový kombinovaný kotel Vaillant VUW 202/3-5 turbotec plus ( včetně příslušenství ) 1 ks Připojovací příslušenství kotle 1 ks Prostorový regulátor Vaillant VRT ks Systém odkouření a přívodu spalovacího vzduchu Ø80/125 mm Adaptér pro systém Ø80/125 mm 1 ks Komín - systém Ø80/125 mm 6 m Otopná tělesa ocelová desková Korado Radik VK 21/900/600 1 ks 22/600/ ks 22/600/ ks 22/600/ ks Uzavíratelné regulační šroubení Danfoss typ RLV rohové DN15 8 ks Termostatická hlavice deskových o.t. Danfoss RAE-K ks Otopná tělesa koupelnová Korado Koralux Linear KL ks Termostatický ventil Danfoss RA-N 1 ks Uzavíratelné regulační šroubení Danfoss RLV 1 ks Termostatická hlavice otopných těles Danfoss RA ks Potrubí z trubek měděných včetně tvarovek, odboček, redukcí a přechodů Ø15x1 27 m Ø18x1 10 m Ø22x1 7 m Izolace tepelné rozvodů v podlaze a ve zdech Tubolit Ø15x1 20 mm 27 m Ø18x1 30 mm 10 m Ø22x1 30 mm 7 m 7
