1 TA MATIC CZ Termostatický směšovací ventil Technický popis Oblast použití: Ventil je určen především jako centrální směšovač pro přípravu teplé užitkové vody (TUV) ve větších obytných budovách, s nebo bez cirkulace. Nejlepších regulačních vlastností však bude dosaženo v soustavách, které jsou vybaveny cirkulací TUV. Ventil může být rovněž použit jako centrální směšovač pro sprchy a koupelny za předpokladu, že jejich rozvod je vybaven cirkulací. Další možností je použití jako bezpečnostního směšovače v soustavách centrálního zásobování teplem. Směšovací ventil TA MATIC 3400 je vyráběn v pěti velikostech: DN 20, 25, 32, 40 a 50. K dispozici je též TA MATIC 3410 v přírubovém provedení a DN Kontaktujte pracovníky IMI International. Max. pracovní tlak: 1 MPa = 10 bar Max. provozní teplota: 90 C Teplotní rozsah: Každá světlost se dodává ve třech standardních teplotních nastaveních: 25, 40 nebo 55 C. Z výroby nastavená standardní teplota může být měněna v rozmezí C, C, resp C. Materiál: Těleso ventilu: Litý bronz CuSn5ZnPb podle DIN Sedlo: Nerezavějící ocel. Náplň teplotního čidla: Směs plynu na bázi uhlovodíků, parafínu a práškové mědi.

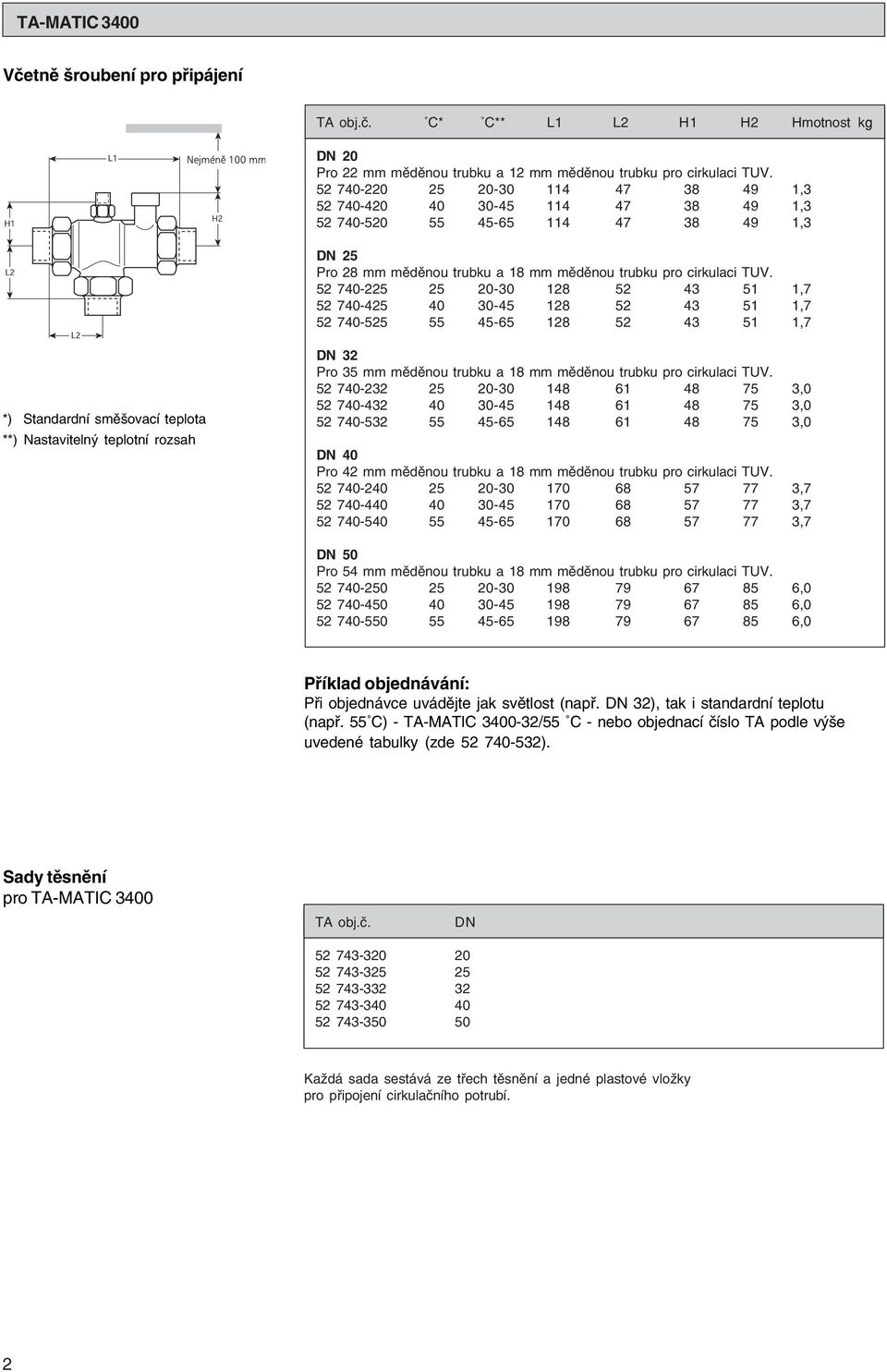

2 TA MATIC 3400 Včetně šroubení pro připájení TA obj.č. C* C** L1 L2 H1 H2 Hmotnost kg DN 20 Pro 22 mm měděnou trubku a 12 mm měděnou trubku pro cirkulaci TUV , , ,3 DN 25 Pro 28 mm měděnou trubku a 18 mm měděnou trubku pro cirkulaci TUV , , ,7 *) Standardní směšovací teplota **) Nastavitelný teplotní rozsah DN 32 Pro 35 mm měděnou trubku a 18 mm měděnou trubku pro cirkulaci TUV , , ,0 DN 40 Pro 42 mm měděnou trubku a 18 mm měděnou trubku pro cirkulaci TUV , , ,7 DN 50 Pro 54 mm měděnou trubku a 18 mm měděnou trubku pro cirkulaci TUV , , ,0 Příklad objednávání: Při objednávce uvádějte jak světlost (např. DN 32), tak i standardní teplotu (např. 55 C) TA MATIC /55 C nebo objednací číslo TA podle výše uvedené tabulky (zde ). Sady těsnění pro TA MATIC 3400 TA obj.č. DN Každá sada sestává ze třech těsnění a jedné plastové vložky pro připojení cirkulačního potrubí. 2

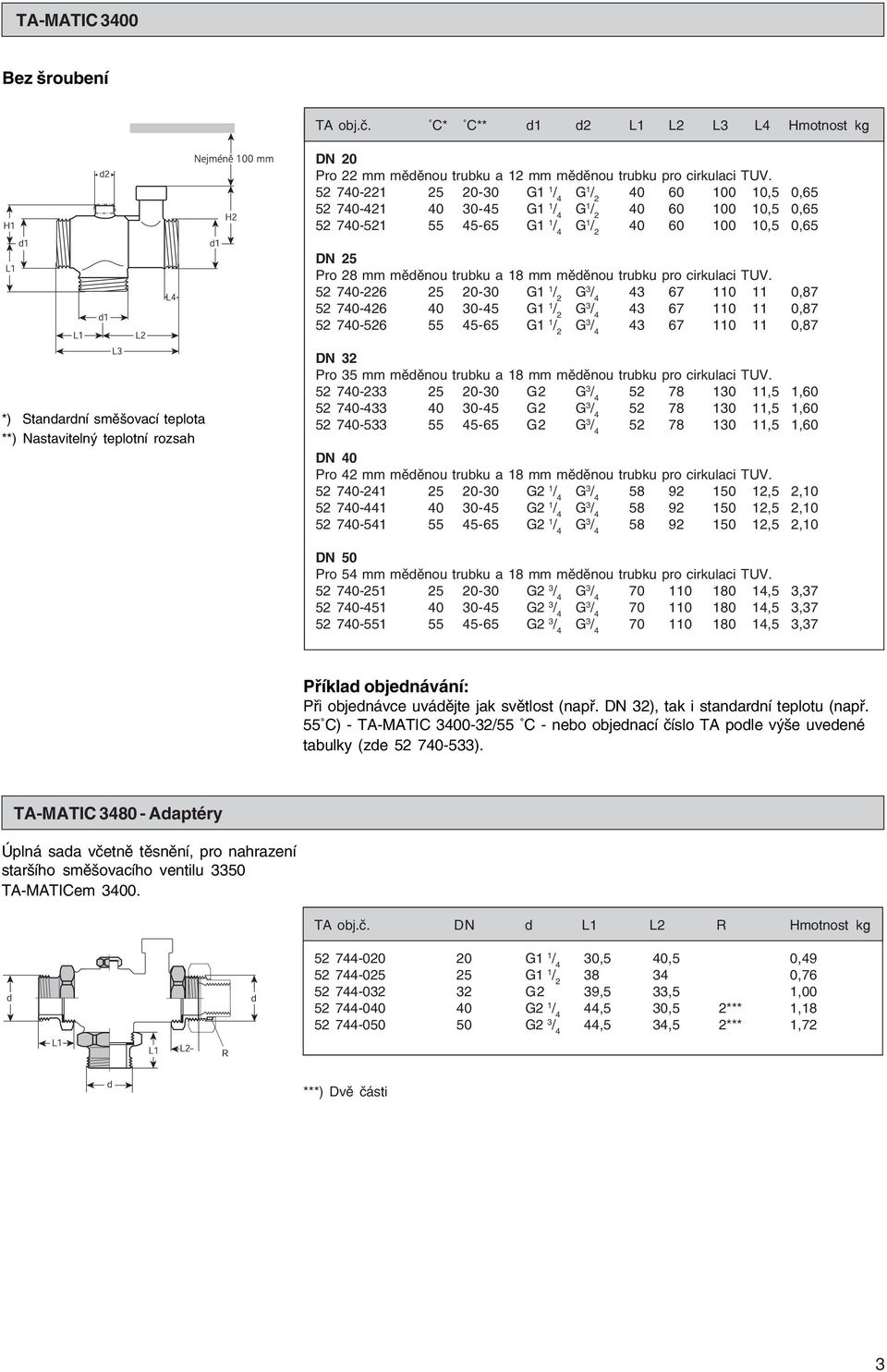

3 TA MATIC 3400 Bez šroubení TA obj.č. C* C** d1 d2 L1 L2 L3 L4 Hmotnost kg DN 20 Pro 22 mm měděnou trubku a 12 mm měděnou trubku pro cirkulaci TUV G1 1 / 4 G 1 / ,5 0, G1 1 / 4 G 1 / ,5 0, G1 1 / 4 G 1 / ,5 0,65 DN 25 Pro 28 mm měděnou trubku a 18 mm měděnou trubku pro cirkulaci TUV G1 1 / , G1 1 / , G1 1 / ,87 *) Standardní směšovací teplota **) Nastavitelný teplotní rozsah DN 32 Pro 35 mm měděnou trubku a 18 mm měděnou trubku pro cirkulaci TUV G ,5 1, G ,5 1, G ,5 1,60 DN 40 Pro 42 mm měděnou trubku a 18 mm měděnou trubku pro cirkulaci TUV G2 1 / ,5 2, G2 1 / ,5 2, G2 1 / ,5 2,10 DN 50 Pro 54 mm měděnou trubku a 18 mm měděnou trubku pro cirkulaci TUV G2 3 / ,5 3, G2 3 / ,5 3, G2 3 / ,5 3,37 Příklad objednávání: Při objednávce uvádějte jak světlost (např. DN 32), tak i standardní teplotu (např. 55 C) TA MATIC /55 C nebo objednací číslo TA podle výše uvedené tabulky (zde ). TA MATIC 3480 Adaptéry Úplná sada včetně těsnění, pro nahrazení staršího směšovacího ventilu 3350 TA MATICem TA obj.č. DN d L1 L2 R Hmotnost kg G1 1 / 4 30,5 40,5 0, G1 1 / , G2 39,5 33,5 1, G2 1 / 4 44,5 30,5 2*** 1, G2 3 / 4 44,5 34,5 2*** 1,72 ***) Dvě části 3

4 Obecně Centrální regulace teplé užitkové vody zvyšuje bezpečnost, komfort a rovněž šetří energii. Komfort Žádaná teplota TUV je k dispozici ihned po otevření výtoku. Další nastavování není nutné. Bezpečnost Jestliže přívod studené vody z jakéhokoli důvodu selže, termostat automaticky uzavírá přívod horké vody na tak nízkou hodnotu (prakticky kapání), že nehrozí riziko opaření. TA MATIC 3400 tak zvyšuje bezpečnost provozu soustav pro přípravu TUV. Úspory energie 1. Odpadá plýtvání vodou při stoupající teplotě. 2. Provozní teplota v přívodu TUV je při použití TA MATIC 3400 znatelně nižší, čímž se snižují ztráty rozvodů oproti konvenčním soustavám. Výpočet tepelných ztrát Použijte následující tabulku pro přibližný výpočet tepelných ztrát rozvodů různých světlostí. DN, mm, Tloušťka izolace (mm), se součinitelem Tepelná ztráta trubky ve W/m pro uvedené rozdíly teplot měděná trubka tepelné vodivosti: mezi teplotou TUV a trubek: W/mK K 25K 30K 40K 50K 60K 3,75 4,70 5,64 7,55 9,46 11,37 3,53 4,42 5,31 7,10 8,89 10,68 4,04 5,05 6,07 8,20 10,15 12,20 3,92 4,90 5,88 7,86 9,83 11,81 3,98 4,97 5,97 7,97 9,79 11,98 Obal pro TA MATIC představuje zároveň jeho vynikající tepelnou izolaci Příklad výpočtu Průtok TUV v diagramu pro TA MATIC 3400 byl vypočten v souladu se Swedish Building Regulations 1995:17. Předpokladem pro spolehlivý provoz je instalace směšovacího ventilu podle návodu k montáži. Příklad návrhu: Příklad zakreslený v diagramu ukazuje návrh směšovacího ventilu pro obytnou budovu s 50 byty. Z diagramu můžeme přečíst následující údaje: Průtok TUV: 1.8 l/s Tlaková ztráta TA MATIC 3400: 55 kpa Zvolen je ventil DN 32, K vs =8.3 Jestliže je možno podle diagramu zvolit více světlostí ventilu, vybereme ten, který vykazuje nejvyšší tlakovou ztrátu. Poznámka: Vztah mezi počtem bytů a výsledným průtokem respektuje Swedish Building Regulations 1995:17 a nemusí proto vyhovovat v ostatních zemích. Proto vždy přednostně respektujte národní zvyklosti, normy a předpisy. Spotřeba normálního bytu se předpokládá 0.7 l/s. 4

5 Výkonový diagram 5

6 Princip funkce Směšovací ventil je proporcionální regulátor. Vysoká citlivost čidla spolu s krátkým zdvihem kuželky zajišťují rychlou odezvu termostatu na teplotní změny. Termostatické čidlo je umístěno ve výstupu směšovacího ventilu a ovládá vyváženou válcovou kuželku, která reguluje průtoky studené a horké vody, aby bylo dosaženo žádané teploty. Jestliže přívod studené vody z jakéhokoli důvodu selže, termostat automaticky uzavírá přívod horké vody na tak nízkou hodnotu (prakticky kapání), že nehrozí riziko opaření. Vysoká teplota vstupující TUV do ventilu, ve spojení s tvrdou vodou (dh >20), může mít vliv na jeho spolehlivou funkci. Upozornění: Teplota horké vody musí být min. o 5 C vyšší než teplota výstupní. Oba vstupní porty musí být tlakově vyváženy (max. povolená tlaková diference je 0,5 bar)!!! Obr. 1 Termostatické čidlo A je umístěno ve směšovací komoře B. Reaguje na všechny změny teploty vody a pomocí dříku D ovládá kuželku ventilu C k dosažení nastavené teploty. 6

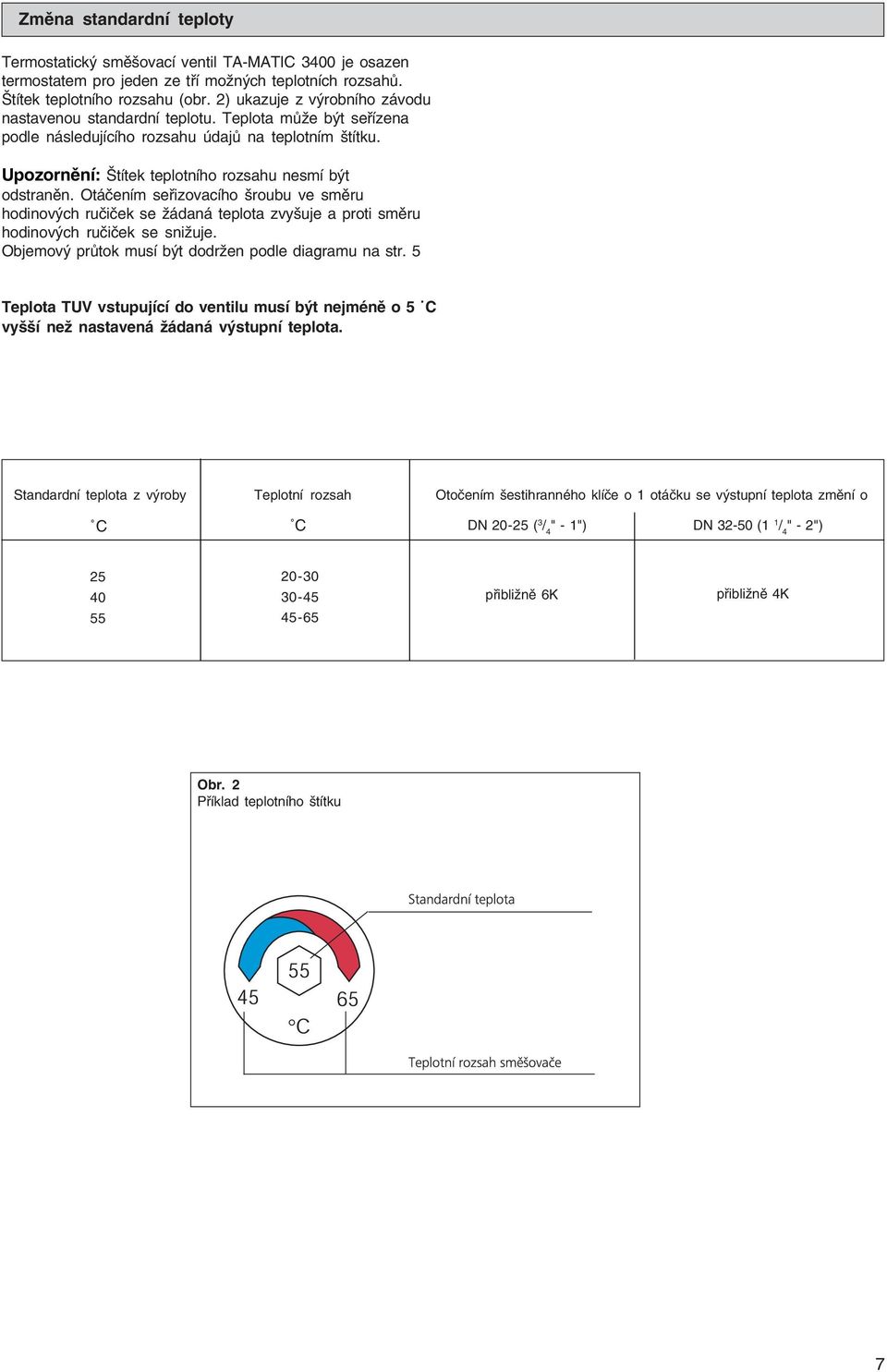

7 Změna standardní teploty Termostatický směšovací ventil TA MATIC 3400 je osazen termostatem pro jeden ze tří možných teplotních rozsahů. Štítek teplotního rozsahu (obr. 2) ukazuje z výrobního závodu nastavenou standardní teplotu. Teplota může být seřízena podle následujícího rozsahu údajů na teplotním štítku. Upozornění: Štítek teplotního rozsahu nesmí být odstraněn. Otáčením seřizovacího šroubu ve směru hodinových ručiček se žádaná teplota zvyšuje a proti směru hodinových ručiček se snižuje. Objemový průtok musí být dodržen podle diagramu na str. 5 Teplota TUV vstupující do ventilu musí být nejméně o 5 C vyšší než nastavená žádaná výstupní teplota. Standardní teplota z výroby Teplotní rozsah Otočením šestihranného klíče o 1 otáčku se výstupní teplota změní o C C DN ( 3 / 4 " 1") DN (1 1 / 4 " 2") přibližně 6K přibližně 4K Obr. 2 Příklad teplotního štítku 7

8 Příklady montáže Příklad regulace teploty TUV se zásobníkem ohřívaným výměníkem tepla. Předpokládá se, že rozvod TUV má konstantní ztráty. Žádný odběr před směšovačem **) K vyloučení samotížného efektu musí být TA MATIC 3400 montován v dolní polovině výšky zásobníku. *) Zde mohou být alternativně montovány 2 ks armatur STAD, TBV nebo STK. **) Pokud jsou na stejnou soustavu připojeny další odběry nesměšované TUV, je třeba zajistit, aby při jejich otevření nebyl tlakově ovlivněn (zkratován) vstupní port ventilu TA MATIC 3400!!! Zároveň je v těchto případech nezbytně nutné od sebe oddělit cirkulační okruhy TUV pro směšované a nesměšované odběry. V opačném případě může dojít k opačnému proudění a špatné funkci TA MATIC. TA MATIC 3400 může být rovněž použit jako bezpečnostní směšovač v soustavách centrálního zásobování teplem. Musí být namontován před oddělovačem z důvodu zabránění opačnému proudění zásobníkem a tím ohřívání studené vody na vstupu do směšovače. Cirkulace TUV musí být zaústěna za zpětný ventil na vstupu studené vody do směšovače. Nastavení teploty směšovače TA MATIC 3400 musí být vyšší než je nastavená teplota TUV na primárním regulátoru. Tour & Andersson si vyhrazuje právo změnit své výrobky a specifikace bez předchozího upozornění. IMI INTERNATIONAL s. r.o., Central Trade Park D1, P.O. BOX 75, CZ Humpolec Tel.: , Fax: , Internet: international.cz, E mail: info@imi international.cz
