2 mm Order numbers and basic sizes / Bestellnummern und Grundabmessungen / Objednací čísla a základní rozměry Machine Maschine Přístroj Order. No. Bestell-Nr. Obj.č. K K K K Note Bemerkung Poznámka Machines with pre-sorter up to the year 2005 Maschinen mit Vorsortierer bis Jahr 2005 Přístroje s vyřazovačem do roku 2005 Machines without pre-sorter up to the year 2005 Maschinen ohne Vorsortierer bis Jahr 2005 Přístroje bez vyřazovače do roku 2005 Maschines with pre-sorter - model 2006 Maschinen mit Vorsortierer - Modell 2006 Přístroje s vyřazovačem model 2006 Maschines without pre-sorter model 2006 Maschinen ohne Vorsortierer - Modell 2006 Přístroje bez vyřazovače model 2006 etails see Einzelheiten siehe Podrobnosti viz Ball Scanner assembly with table: Aufstellung Ball Scanner mit Tisch: Sestava Ball Scanner se stolem: mm +I +I Upper edge of hopper of Ball Scanner Obere Kante der Eingangsrinne in den Ball Scanner Horní hrana zásobníku Ball Scanneru Ball Scanner Table prefabricated Order no.: K Montierter Tisch Bestell-Nr.: K Stůl montovaný Obj. č.: K mm 600mm MECHANICAL PARTS Actualization :A

3 Probe EOT Sonde EOT Snímač EOT Page 23 (Fig.9) Pre-sorter Vorsortierer Vyřazovač Page 5 (Fig.1) Inetermedlate contalner Zwlschenspelcher Mezizásobník Page 8 (Fig.3) Entrance part Eingangsteil Vstupní díl Page 14 (Fig.5) Feeder Zuführung Přívod Page 9 (Fig.4) Spherocone roller lever with holder ECT Hebel der Steuerolle mit der ECT-Halterung Páka řídící kladky s držákem ECT Page 18 (Fig.7) Reduction Reduktion Redukce Page 22 (Fig.8) Sorter Sortierer Třídič Page 24 (Fig.10) rive disc Antriebsscheibe Roztáčecí kotouč Page 17 (Fig.6) MECHANICAL PARTS Actualization :A

4 Page Seite Strana escription Beschreibung Popis SERVER: H:\OBCHONE_TECHNICKA OKUMENTACE\KATALOG NAHRANICH ILU MECHANIKA\2006\PF/KNM 0203_A08_1 Basic orientation / Grundorientation / Základní orientace CONTENTS / INHALTSVERZEICHNIS / OBSAH : Figure No. Abbildung Nr. Obrázek č. 1 Order numbers and basic dimensions - - Bestellnummern und Grundabmessungen Objednací čísla a základní rozměry 2 Basic orientation - - Grundorientierung Základní orientace 3-4 Summary - - Inhaltsverzeichnis Obsah 5-6 Pre-sorter 1 1 Vorsortierer Vyřazovač 7 Chute (for the type without pre-sorter) 2 2 Rutsche (für den Typ ohne Vorsortierer) Skluz (pro typ bez vyřazovače) 8 Intermediate container 3 3 Zwischenspeicher Mezizásobník 9-13 Feeder 4 4 Zuführung Přívod Entrance part 5 5 Eingangsteil Vstupní díl 17 rive disc 6 6 Antriebsscheibe Roztáčecí kotouč Spherocone roller lever with holder ECT 7 7 Hebel der Steuerrolle mit der ECT - Halterung Páka řídící kladky s držákem ECT 22 Reduction 8 8 Reduktion Redukce Table No. Tabelle Nr. Tabulka č. MECHANICAL PARTS Actualization :A

5 23 Probe EOT 9 9 Sonde EOT Snímač EOT Sorter Sortierer Třídič 26 Input equipment of air conditioning Eingabeeinheit der Luftbehandlung Vstupní jednotka úpravy vzduchu Electrical accessories directly related to the mechanical part 12A, 12B 12 Elektrische Zubehörteile vom mechanischen Teil des Automaten Elektro příslušenství přímo související s mechanickou částí Changes in Calalogue 14 Änderungen im Katalog Změny v KATALOGU 36 Summary of actualization - 15 Übersicht der Aktualisierungen Přehled aktualizací Ordering s Belegbestandteile der Bestellung Náležitosti objednávek A Brief Word From The KROB Company / as Wort des Herstellers zur Einführung / Slovo výrobce úvodem. - This catalog is divided in the way that the ball passes through the machine. The new assortment will be added to the end of the catalogue. Basic spare parts delivered with the machine are marked blue in this catalogue. If you would like to request a spare part which is not in this catalogue, please send a sketch, a photo, a description,.. - ie Zusammensetzung dieses Katalogs entspricht den Stadien der Kugellaufbahn durch den Prüfautomaten. ie blau gedruckten Teile des Katalogs zeigen die mitgelieferten Grundersatzteile des Automaten an. Wenn Sie weitere Ersatzteile benötigen, die im Katalog nicht aufgeführt sind, dann schicken Sie uns eine Skizze, ein Foto, eine Beschreibung, - Katalog je členěn podle pohybu koule. Při doplňování sortimentu katalogu se budou další skupiny řadit postupně dozadu. N dodávané se strojem jako základní N jsou v tomto katalogu označeny modře. Pokud požadujete N, který není v tomto katalogu, zašlete skicu, foto, popis, MECHANICAL PARTS Actualization :A

6 MECHANICAL PARTS Actualization :A

7 Pre-sorter / Vorsortierer / Vyřazovač Table 1 Pos Item No. Teil Nr. Č. položky Order No. Bestellnr. Obj. č Change Änderungen Index změny Used in Prod. No. Benutzbarkeit Použitelnost From Von od To Bis do Eng. Name - Marking Name - Bezeichnung Cz Název - označení 1L S Pre-sorter left Vorsortierer links Vyřazovač levý 1R S Pre-sorter right Vorsortierer rechts Vyřazovač pravý 2 B Roller with bearings Walze mit Kugellager Válec s ložisky 607-2Z 3 S Roller Walzen Válec (nepoháněný) 4 X Bearing 607-2Z (FAG) Kugellager 607-2Z (FAG) Ložisko 607-2Z (FAG) 5 X Belt 60 3 Silicone O-Ring 60 3 Silikon O-kroužek 60 3 Silikon 6 X Knob WF Knopf WF Knoflík WF MECHANICAL PARTS Actualization :A

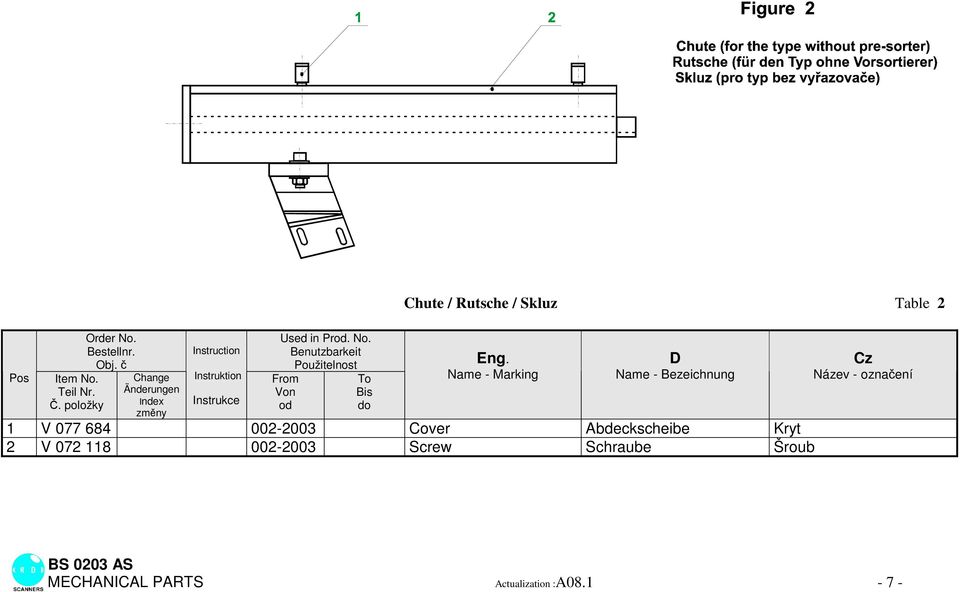

8 Chute / Rutsche / Skluz Table 2 Pos Item No. Teil Nr. Č. položky Order No. Bestellnr. Obj. č Change Änderungen Index změny Used in Prod. No. Benutzbarkeit Použitelnost From Von od To Bis do Eng. Name - Marking Name - Bezeichnung 1 V Cover Abdeckscheibe Kryt 2 V Screw Schraube Šroub Cz Název - označení MECHANICAL PARTS Actualization :A

9 Intermediate container / Zwischenspeicher / Mezizásobník Table 3 Pos Item No. Teil Nr. Č. položky Order No. Bestellnr. Obj. č Change Änderungen Index změny Used in Prod. No. Benutzbarkeit Použitelnost From Von od To Bis do Eng. Name - Marking Name - Bezeichnung Cz Název - označení 1 B Stirring finger no. 1 Rührdaumen Nr. 1 Míchací palec č screws 1,98-2, Schrauben 1,98-2, šrouby B Stirring finger no screws Rührdaumen Nr. 2 2,5-3, Schrauben Míchací palec č. 2 2,5-3, šrouby 2 X Belt 70 3 Silicone O-Ring 70 3 Silikon O-kroužek 70 3 Silikon 3 V Cover for stirring finger Rührdaumendeckel Krytka MECHANICAL PARTS Actualization :A

10 Figure 4 Feeder Zuführung Přívod MECHANICAL PARTS Actualization :A

11 Feeder / Zuführung / Přívod Table 4/1 Pos 1L 1R Item No. Teil Nr. Č. položky Order No. Bestellnr. Obj. č Change Änderungen Index změny Used in Prod. No. Benutzbarkeit Použitelnost From Von od To Bis do Eng. Name - Marking B Feeder left (without magnet) B Feeder left (without magnet) B Feeder left (without magnet) 2.5 B Feeder left (without magnet) B Feeder left (without magnet) 3 B Feeder left (without magnet) B Feeder right (without magnet) B Feeder right (without magnet) B Feeder right (without magnet) 2.5 B Feeder right (without magnet) B Feeder right (without magnet) 3 B Feeder right (without magnet) Name - Bezeichnung Zuführung links (ohne Magnet) 1,98-2 Zuführung links (ohne Magnet) 2,381 Zuführung links (ohne Magnet) 2,5 Zuführung links (ohne Magnet) 2,778 Zuführung links (ohne Magnet) 3 Zuführung links (ohne Magnet) 3,175 Zuführung rechts (ohne Magnet) 1,98-2 Zuführung rechts (ohne Magnet) 2,381 Zuführung rechts (ohne Magnet) 2,5 Zuführung rechts (ohne Magnet) 2,778 Zuführung rechts (ohne Magnet) 3 Zuführung rechts (ohne Magnet) 3,175 Cz Název - označení Přívod levý (bez magnetu) 1,98-2 Přívod levý (bez magnetu) 2,381 Přívod levý (bez magnetu) 2,5 Přívod levý (bez magnetu) 2,778 Přívod levý (bez magnetu) 3 Přívod levý (bez magnetu) 3,175 Přívod pravý (bez magnetu) 1,98-2 Přívod pravý (bez magnetu) 2,381 Přívod pravý (bez magnetu) 2,5 Přívod pravý (bez magnetu) 2,778 Přívod pravý (bez magnetu) 3 Přívod pravý (bez magnetu) 3,175 MECHANICAL PARTS Actualization :A

12 Table 4/2 Pos 2L 2R 3L Item No. Teil Nr. Č. položky Order No. Bestellnr. Obj. č Change Änderungen Index změny Used in Prod. No. Benutzbarkeit Použitelnost From Von od To Bis do Eng. Name Marking S Feeder bush left S Feeder bush left S Feeder bush 2.5 left S Feeder bush left S Feeder bush 3 left S Feeder bush left S Feeder bush right S Feeder bush right S Feeder bush 2.5 right S Feeder bush right S Feeder bush 3 right S Feeder bush right V Cover left V Cover left Name - Bezeichnung Zuführungslaufbuchse 1,98-2 links Zuführungslaufbuchse 2,381 links Zuführungslaufbuchse 2,5 links Zuführungslaufbuchse 2,778 links Zuführungslaufbuchse 3 links Zuführungslaufbuchse 3,175 links Zuführungslaufbuchse 1,98-2 rechts Zuführungslaufbuchse 2,381 rechts Zuführungslaufbuchse 2,5 rechts Zuführungslaufbuchse 2,778 rechts Zuführungslaufbuchse 3 rechts Zuführungslaufbuchse 3,175 rechts Abdeckscheibe 1,98-2 links Abdeckscheibe 2,381 links Cz Název - označení Vložka přívodu 1,98-2 levá Vložka přívodu 2,381 levá Vložka přívodu 2,5 levá Vložka přívodu 2,778 levá Vložka přívodu 3 levá Vložka přívodu 3,175 levá Vložka přívodu 1,98-2 pravá Vložka přívodu 2,381 pravá Vložka přívodu 2,5 pravá Vložka přívodu 2,778 pravá Vložka přívodu 3 pravá Vložka přívodu 3,175 pravá Kryt 1,98-2 levý Kryt 2,381 levý MECHANICAL PARTS Actualization :A

13 Pos Item No. Teil Nr. Č. položky Order No. Bestellnr. Obj. č Change Änderungen Index změny Used in Prod. No. Benutzbarkeit Použitelnost From Von od To Bis do Eng. Name - Marking Name - Bezeichnung Cz Název - označení 3L V Cover 2.5 left Abdeckscheibe 2,5 links Kryt 2,5 levý V Cover left Abdeckscheibe 2,778 links Kryt 2,778 levý V Cover 3 left Abdeckscheibe 3 links Kryt 3 levý V Cover left Abdeckscheibe 3,175 links Kryt 3,175 levý 3R V Cover right Abdeckscheibe 1,98-2 rechts Kryt 1,98-2 pravý V Cover right Abdeckscheibe 2,381 rechts Kryt 2,381 pravý V Cover 2.5 right Abdeckscheibe 2,5 rechts Kryt 2,5 pravý V Cover right Abdeckscheibe 2,778 rechts Kryt 2,778 pravý V Cover 3 right Abdeckscheibe 3 rechts Kryt 3 pravý V Cover right Abdeckscheibe 3,175 rechts Kryt 3,175 pravý 4 V Tensioner Spanner Vložka 5 V Screw Schraube Šroub 6 V Segment Segment 1,98-2 Segment 1,98-2 V Segment Segment 2,381 Segment 2,381 V Segment 2.5 Segment 2,5 Segment 2,5 V Segment Segment 2,778 Segment 2,778 V Segment 3 Segment 3 Segment 3 Table 4/3 MECHANICAL PARTS Actualization :A

14 Pos Item No. Teil Nr. Č. položky Order No. Bestellnr. Obj. č Change Änderungen Index změny Used in Prod. No. Benutzbarkeit Použitelnost From Von od To Bis do Eng. Name - Marking Name - Bezeichnung Cz Název - označení 6 V Segment Segment 3,175 Segment 3,175 7 V Spring Feder Pružina 8 B Magnet Magnet Magnet Table 4/4 MECHANICAL PARTS Actualization :A

15 Entrance part/ Eingangsteil / Vstupní díl Table 5/1 Pos 1L Item No. Teil Nr. Č. položky Order No. Bestellnr. Obj. č Change Änderungen Index změny Used in Prod. No. Benutzbarkeit Použitelnost From Von Od To Bis o Eng. Name - Marking S Entrance part left S Entrance part left S Entrance part left 2.5 S Entrance part left S Entrance part left 3 Name - Bezeichnung Eingangsteil links 1,98-2 Eingangsteil links 2,381 Eingangsteil links 2,5 Eingangsteil links 2,778 Eingangsteil links 3 Cz Název - označení Vstupní díl levý 1,98-2 Vstupní díl levý 2,381 Vstupní díl levý 2,5 Vstupní díl levý 2,778 Vstupní díl levý 3 MECHANICAL PARTS Actualization :A

16 Pos Item No. Teil Nr. Č. položky Order No. Bestellnr. Obj. č Change Änderungen Index změny Used in Prod. No. Benutzbarkeit Použitelnost From Von Od To Bis o Eng. Name - Marking 1L S Entrance part left R S Entrance part right S Entrance part right S Entrance part right 2.5 S Entrance part right S Entrance part right 3 S Entrance part right L V Cover left V Cover left V Cover 2.5 left V Cover left V Cover 3.0 left V Cover left Name - Bezeichnung Eingangsteil links 3,175 Eingangsteil rechts 1,98-2 Eingangsteil rechts 2,381 Eingangsteil rechts 2,5 Eingangsteil rechts 2,778 Eingangsteil rechts 3 Eingangsteil rechts 3,175 Abdeckscheibe 1,98-2 links Abdeckscheibe 2,381 links Abdeckscheibe 2,5 links Abdeckscheibe 2,778 links Abdeckscheibe 3,0 links Abdeckscheibe 3,175 links Table 5/2 Cz Název - označení Vstupní díl levý 3,175 Vstupní díl pravý 1,98-2 Vstupní díl pravý 2,381 Vstupní díl pravý 2,5 Vstupní díl pravý 2,778 Vstupní díl pravý 3 Vstupní díl pravý 3,175 Kryt 1,98-2 levý Kryt 2,381 levý Kryt 2,5 levý Kryt 2,778 levý Kryt 3,0 levý Kryt 3,175 levý MECHANICAL PARTS Actualization :A

17 Pos Item No. Teil Nr. Č. položky Order No. Bestellnr. Obj. č Change Änderungen Index změny Used in Prod. No. Benutzbarkeit Použitelnost From Von Od To Bis o Eng. Name - Marking Name - Bezeichnung 2R V Cover right Abdeckscheibe 1,98-2 rechts Kryt 1,98-2 pravý V Cover right Abdeckscheibe 2,381 rechts Kryt 2,381 pravý V Cover 2.5 right Abdeckscheibe 2,5 rechts Kryt 2,5 pravý V Cover right Abdeckscheibe 2,778 rechts Kryt 2,778 pravý V Cover 3.0 right Abdeckscheibe 3,0 rechts Kryt 3,0 pravý V Cover right Abdeckscheibe 3,175 rechts Kryt 3,175 pravý 3 V Screw Schraube Šroub Table 5/3 Cz Název - označení MECHANICAL PARTS Actualization :A

18 9 8 INSTRUCTION 8, 9 INSTRUKTION 8, 9 INSTRUKCE 8, Table 6 Pos Item No. Teil Nr. Č. položky Order No. Bestellnr. Obj. č Change Änderungen Index změny Used in Prod. No. Benutzbarkeit Použitelnost From Von Od To Bis o Eng. Name - Marking Name - Bezeichnung Cz Název - označení 1 S rive disc hardmetal Antriebsscheibe Hartmetall Roztáčecí kotouč tvrdokov (with plastic protectors) (mit plast. Protektoren) (plastové protektory) 2L B Shaft with nut left Welle mit Mutter links Hřídel s maticí levý 2R B Shaft with nut right Welle mit Mutter rechts Hřídel s maticí pravý 3L V rive disc nut Mutter der Antriebsscheibe Matice roztáčecího kotouče left (left hand thread) links (Gewinde links) levá (levý závit) 3R V rive disc nut Mutter der Antriebsscheibe Matice roztáčecího kotouče right rechts pravá 4 V Hose coupling Schlauch-Verbindungsstück Hadice spojky 5 V Sleeve Hülse Objímka 6 X Screw M3 8 Schraube M3 8 Šroub M3 8 7 S Coupling Verbindungsstück Spojka 8 B Linkage with ring Kupplung mit Ring Spojka s kroužkem 9 S Linkage Kupplung Spojka 10 B Ring with screw Ring mit Schraube Kroužek se šroubkem 11 X Screw M3 x 5 Schraube M3 x 5 Šroub M3 x 5 MECHANICAL PARTS Actualization :A

19 Figure 7/1 Spherocone roller lever with holder ECT Hebel der Steuerrolle mit der ECT - Halterung Páka řídící kladky s držákem ECT MECHANICAL PARTS Actualization :A

20 Figure 7/2 Spherocone roller lever with CTR module Hebel der Steuerrolle mit CTR Modul Páka řídící kladky s modulem CTR Spherocone roller with an axial groove see INSTRUCTION 1 11 Steuerrolle mit axialer Nut - siehe INSTRUKTION 1 Kladka s axiální drážkou - viz INSTRUKCE 1 - Mentioned positions on these pictures are changed or they are new in sequence on CTR modules. Other positions - see Figure 7/1. - In diesen Bildern angeführte Positionen sind in Beziehung zum CTR Modul geändert oder neu. Weitere Positionen siehe Abbildung 7/1 - Pozice uvedené na těchto obrázcích jsou v návaznosti na moduly CTR změněny nebo jsou nové. alší pozice viz Figure 7/1. MECHANICAL PARTS Actualization :A

21 Spherocone roller lever with holder ECT/ Hebel der Steuerrolle mit der ECT-Halterung / Páka řídící kladky s držákem ECT Table 7/1 Pos Item No. Teil Nr. Č. položky Order No. Bestellnr. Obj. č Change Änderungen Index změny Used in Prod. No. Benutzbarkeit Použitelnost From Von od To Bis do Eng. Name - Marking Name - Bezeichnung Cz Název - označení 1L V Spherocone roller lever-l Hebel der Steuerrolle-links Páka řídící kladky-levá 1R V Spherocone roller lever-r Hebel der Steuerrolle-rechts Páka řídící kladky-pravá 2 V Bearing sleeve external Kugellagerhülse äussere Ložiskové pouzdro vnější 3 X Screw M3 3 Schraube M3 3 Šroub M3 3 4 V Bearing sleeve internal Kugellagerhülse innere Ložiskové pouzdro vnitřní 5 X Bearing ULZ 256X/L23 Kugellager ULZ 256X/L23 Ložisko ULZ 256X/L23 6 X Screw M4 14 Schraube M4 14 Šroub M V Spring holder Feederhalterung ržák pružiny 8 X Screw M3 14 Schraube M3 14 Šroub M S Screw Schraube Šroub 10 V Spring Feder Pružina 11 S Spherocone roller (white-brown) 5/64 S Spherocone roller (yellow-brown) 2.0mm S Spherocone roller (red-brown) 3/32 S Spherocone roller (green-brown) 2.5mm S Spherocone roller (brown-brown) 7/64 S Spherocone roller (blue-brown) 3.0mm Steuerrolle (weiss-braun) 1,984 Steuerrolle (gelb- braun) 2,000 Steuerrolle (rot-braun) 2,381 Steuerrolle (grün-braun) 2,500 Steuerrolle (braun-braun) 2,778 Steuerrolle (blau-braun) 3,000 Kladka (bílá-hnědá) 1,984 Kladka (žlutá-hnědá) 2,000 Kladka (červená-hnědá) 2,381 Kladka (zelená-hnědá) 2,500 Kladka (hnědá-hnědá) 2,778 Kladka (modrá-hnědá) 3,000 MECHANICAL PARTS Actualization :A

22 Pos Item No. Teil Nr. Č. položky Order No. Bestellnr. Obj. č Change Änderungen Index změny Used in Prod. No. Benutzbarkeit Použitelnost From Von od To Bis do Eng. Name - Marking Name - Bezeichnung Cz Název - označení 11 S Spherocone roller (black-brown) 1/8 Steuerrolle (schwarz-braun) 3,175 Kladka (černá-hnědá) 3,175 12L S Mount for arm of support spherocone Halterung des Arms der Stützrolle links ržák ramene opěrné kladky levý - komplet roller left complete Komplet 12R S Mount for arm of support spherocone Halterung des Arms für Stützrolle rechts ržák ramene opěrné kladky pravý - komplet roller right - complete Komplet 13 S Probe ECT 0203 Sonde ECT 0203 Snímač ECT S Magnet Magnet Magnet 14 S Magnet Magnet Magnet 15L S Arm left Arm links Rameno levé 15R S Arm right Arm rechts Rameno pravé 16 V Support roller Stützrolle Opěrná kladka 17 X Bearing S681/L23 Kugellager S681/L23 Ložisko S681/L23 18 V Stop Anschlag oraz 19 V Stop tensioner Anschlagsspanner orazová vložka 20 V Spring Feder Pružina 21L A CTR module 0203 left CTR Modul 0203 links Modul CTR levý 21R A CTR module 0203 right CTR Modul 0203 rechts Modul CTR pravý 22L S Mount for probe ECT left complete 22R S Mount for probe ECT right complete Halterung der Sonde ECT links Komplet Halterung der Sonde ECT rechts Komplet Table 7/2 ržák snímače ECT levý komplet ržák snímače ECT pravý komplet MECHANICAL PARTS Actualization :A

23 Reduction / Reduktion / Redukce Table 8 Pos Item No. Teil Nr. Č. položky Order No. Bestellnr. Obj. č Change Änderungen Index změny Used in Prod. No. Benutzbarkeit Použitelnost From Von od To Bis do Eng. Name - Marking Name - Bezeichnung Cz Název - označení 1L S Reduction left Reduktion links Redukce levá 1R S Reduction right Reduktion rechts Redukce pravá 2 V Jet üse Tryska MECHANICAL PARTS Actualization :A

24 Probe EOT / Sonde EOT / Snímač EOT Table 9 Pos Item No. Teil Nr. Č. položky Order No. Bestellnr. Obj. č Change Änderungen Index změny Used in Prod. No. Benutzbarkeit Použitelnost From Von od To Bis do Eng. Name - Marking Name - Bezeichnung Cz Název - označení 1 S Probe EOT 0203 Sonde EOT 0203 Snímač EOT V Spring Feder Pružina MECHANICAL PARTS Actualization :A

25 MECHANICAL PARTS Actualization :A

26 Sorter / Sortierer / Třídič Table 10 Pos Item No. Teil Nr. Č. položky Order No. Bestellnr. Obj. č Change Änderungen Index změny Used in Prod. No. Benutzbarkeit Použitelnost From Von od To Bis do Eng. Name - Marking Name - Bezeichnung Cz Název - označení 1 S EOT gate Klappe EOT Klapka EOT 2 S ECT gate Klappe ECT Klapka ECT 3 V Gate nut Klappenmutter Matice klapky 4 V Screw Schraube Šroub 5L V Cover left Abdeckscheibe links Kryt levý 5R V Cover right Abdeckscheibe rechts Kryt pravý 6 V Spring Feder Pružina 7 S Magnet ECT Magnet ECT Magnet ECT 8 S Magnet EOT Magnet EOT Magnet EOT MECHANICAL PARTS Actualization :A

27 Input equipment of air conditioning / Eingabeeinheit der Luftbehandlung / Vstupní jednotka úpravy vzduchu Table 11 Pos Item No. Teil Nr. Č. položky Order No. Bestellnr. Obj. č Change Änderungen Index změny Used in Prod. No. Benutzbarkeit Použitelnost From Von od To Bis do Eng. Name - Marking 1 X Hose TU X Filter insert AMG-EL X Filter insert SMC X Filter insert SMC X Filter insert SMC 4 X Membrane insert IG-EL10 SMC 5 X Indicator IG-P10 SMC Name - Bezeichnung Schlauch TU Siebeinsatz AMG-EL-350 Siebeinsatz SMC Siebeinsatz SMC Siebeinsatz SMC Membraneinsatz IG-EL10 SMC Indikator IG-P10 SMC Cz Název - označení Hadice SMC TU Filtrační vložka AMG-EL-350 Filtrační vložka SMC Filtrační vložka SMC Filtrační vložka SMC Membránová vložka IG-EL10 SMC Indikátor IG-P10 SMC MECHANICAL PARTS Actualization :A

28 Electrical accessories directly related to the mechanical part / Elektrische Zubehörteile vom mechanischen Teil des Automaten / Elektro příslušenství přímo související s mechanickou částí Table 12 Pos 1 Item No. Teil Nr. Č. položky Order No. Bestellnr. Obj. č Change Änderungen Index změny Used in Prod. No. Benutzbarkeit Použitelnost From Von od To Bis do Eng. Name - Marking Name - Bezeichnung Cz Název - označení X Motor pre-sorter SMR /24V Motor des Vorsortierers SMR /24V Motor vyřazovače SMR /24V X Motor drive disc PAPST V Motor der Antriebsscheibe PAPST V Motor roztáčecího kotouče PAPST V X Motor intermediate container SMR /24V Motor des Zwischenspeichers SMR /24V Motor mezizásobníku SMR /24V X Motor hopper K7A3 Motor des Speichers K7A3 Motor zásobníku K7A3 2 X Fuse T 1 A Sicherung T 1 A Pojistka T 1 A X Fuse T 2 A Sicherung T 2 A Pojistka T 2 A X Fuse T 4 AH Sicherung T 4 AH Pojistka T 4 AH For exact positions of fuses see figure 12B Abbildung Nr. 12B gibt genaue Auskunft über die Sicherungen Podrobnější umístění elektro pojistek je na obrázku 12B MECHANICAL PARTS Actualization :A

29 MECHANICAL PARTS Actualization :A

30 Figure No. Abbildung Nr. Obrázek č. 7/2 1 7/1 2 INSTRUCTION / INSTRUKTION / INSTRUKCE Table 13 escription Beschreibung Popis Eng The producer has supplied since year 2006 spherocone sollers with and without the axial groove until existing stocks of the older type are used up. The spherocone rollers with the axial groove are compatible with all older models of the. The spherocone roller with axial groove makes it possible to measure the revolutions of the spherocone rollers, if the ball scanner is equipped with a CTR module, see Fig. 7/2, Position No. 21. er Hersteller liefert ab dem Jahr 2006 Steuerrollen mit einer axialen Nut und ohne axiale Nut, bis zum Verbrauch der alten Vorräte. ie Steuerrollen mit der axialen Nut sind rückkompatibel mit allen. ie Steuerrolle mit axialer Nut ermöglicht das Zählen des rehens der Steuerrolle, wenn der Ball Scanner mit CTR Modul ausgestattet ist, siehe Abb. 7/2, Position Nr. 21. CZ Výrobce dodává od r kladky s axiální drážkou a bez axiální drážky, do spotřebování starých zásob. Kladky s axiální drážkou jsou zpětně kompatibilní na všechny. Kladka s axiální drážkou umožňuje počítat otáčky kladky, pokud je Ball Scanner vybaven modulem CTR, viz Fig. 7/2, pozice č. 21. Eng The producer has supplied since year 2006, in connection with the complement of CTR module, only levers and bearing sleeves with shaped diference. The shaped difference consists in completion of grooves by spherocone roller lever (Chart 7, Pos. 1) and by inner bearing sleeve (Chart 7, Pos. 4). The levers and bearing sleeves with shaped difference are compatible retroactively on all. The primary levers and bearing sleeves can only be used on machines without CTR module. er Hersteller liefert ab dem Jahr 2006, in Zusammenhang mit der Ergänzung des CTR Modules, nur Hebel und Lagerhülsen mit Formabweichung. ie Formabweichung liegt in der Ergänzung der Nut am Hebel der Steuerrolle (Tab. 7, Pos. 1) und an der inneren Lagerhülse (Tab. 7, Pos. 4). ie Hebel und Lagerhülsen mit Formabweichung sind rückkompatibel mit allen. Ursprüngliche Hebel und Lagerhülsen kann man nur für Maschinen ohne CTR Modul verwenden. CZ Výrobce dodává od r. 2006, v souvislosti s doplněním modulu CTR, pouze páky a ložisková pouzdra s tvarovou odlišností. Tvarová odlišnost spočívá v doplnění drážek u Páky řídící kladky (Tab. 7 Poz. 1) a u ložiskového pouzdra vnitřního (Tab. 7 Poz. 4). Páky a ložisková pouzdra s tvarovou odlišností jsou zpětně kompatibilní na všechny. Původní páky a ložisková pouzdra lze použít pouze pro stroje bez modulu CTR. MECHANICAL PARTS Actualization :A

31 Figure No. Abbildung Nr. Obrázek č. 7/1 3 7/1 4 7/ escription Beschreibung Popis Eng For Product No it is valid only by simultaneous change of mount for probe ECT. The producer recommends the using of new mount of ECT probe. The producer has not already supplied the old version. Für die Prod.-Nr gilt lediglich beim gleichzeitigen Austausch der Halterung der Sonde ECT. er Hersteller empfiehlt die Anwendung der neuen Halterung der ECT Sonde. ie alte Ausführung wird vom Hersteller nicht mehr geliefert. CZ Pro výr. č platí pouze při současné výměně držáku snímače ECT. Výrobce doporučuje použití nového držáku snímače ECT. Staré provedení výrobce již nedodává. Eng The using of magnets is related directly to SW equipment of machine. Magnet S is possible to use only with SW equipment of machine MOEL 2006 ie Verwendung der Magneten hängt direkt mit der SW-Ausstattung der Maschine zusammen. en Magnet S kann man lediglich mit der SW Ausstattung der Maschinen Modell 2006 verwenden. CZ Použití magnetů přímo souvisí se SW vybavením stroje. Magnet S lze použít pouze se SW vybavením stroje MOEL Eng For the Product No it is valid only by simultaneous change of mount for arm of support spherocone roller. The producer recommends the using of new mount for arm of support spherocone roller. The producer has not already supplied the old version. Für die Prod.-Nr gilt lediglich beim gleichzeitigen Austausch der Halterung des Arms der Stützrolle. er Hersteller empfihelt die Anwendung der neuen Halterung des Arms der Stützrolle. ie alte Ausführung wird vom Hersteller nicht mehr geliefert. CZ Pro výr. č platí pouze při současné výměně držáku ramene opěrné kladky. Výrobce doporučuje použití nového držáku ramene opěrné kladky. Staré provedení výrobce již nedodává. Eng Material and shape change (extension to monitoring point) of ENTRANCE PART. This modified ENTRANCE PART can be used for BS 0203 for all Prod. Numbers. Änderung sowohl des Werkstoffes als auch der Form des Eintrittteiles (Verlängerung der Meßstelle). ieser veränderte Eintritt der Meßstelle kann mit allen Automaten vom Typen BS 0203 verwendet werden. CZ Změna materiálu a změna tvaru (prodloužení k měřícímu místu) VSTUPNÍHO ÍLU. Takto upravený VSTUPNÍ ÍL je použitelný u strojů BS 0203 všech výrobních čísel. MECHANICAL PARTS Actualization :A

32 Figure No. Abbildung Nr. Obrázek č escription Beschreibung Popis Eng Shape change (extension to monitoring point) of ENTRANCE PART COVER. It can ONLY be used on new extended entrance parts. Änderung in der Form (Verlängerung der Meßstelle) des eckels des Eintrittteiles. ieser veränderte Teil kann nur in Verbindung mit den neuen Eintritteilen verwendet werden. CZ Změna tvaru (prodloužení k měřícímu místu) KRYTU VSTUPNÍHO ÍLU. Lze je použít POUZE na nových prodloužených vstupních dílech. Eng Original construction of linkage with rubber tube. New linkage with rubber part can be used for all machines see INSTRUCTION 9. ie Basis der ursprünglichen Konstruktion der Verbindung war ein Gummischlauch. ie modifizierte, neue Verbindung aus Gummi kann bei allen Automaten eingesetzt werden siehe ANWEISUNG 9 CZ Původní provedení spojky s hadicí. Nová spojka s pryžovým dílem je použitelná na všechny stroje viz INSTRUKCE 9. Eng New linkage with rubber part. Neue Verbindung mit Gummiteil. CZ Nová spojka s pryžovým dílem. 7/1 10 Eng Shape change of spherocone rollers ø1,984 to ø 2,000 (enhanced outer diameter and adjustment of shaft grooves). These spherocone rollers can only be used in combination with new ENTRANCE PART and ENTRANCE PART COVER see INSTRUCTION 6 and 7. Änderung in der Form der Steuerrollen ø1,984 bis ø 2,000 (Verstärkter Außendurchmesser und Änderung der Nuten an der Welle) iese Steuerrollen können nur in Verbindung mit den neuen Eintritteilen und eckeln verwendet werden - siehe ANWEISUNGEN 6 und 7. CZ Změna tvaru řídící kladky ø1,984 a ø 2,000 (zvětšen vnější průměr a úprava drážek roubíků).tyto kladky lze používat pouze v kombinaci s novým VSTUPNÍM ÍLEM a KRYTEM VSTUPNÍHO ÍLU viz INSTRUKCE č. 6 a 7 MECHANICAL PARTS Actualization :A

33 Figure No. Abbildung Nr. Obrázek č. 7/1 11 escription Beschreibung Popis Eng Support lever V is replaced by support lever V For this new support lever it is necessary to carry out new set up of hanger position (on which support lever is placed) in face of spherocone roller lever. Stützhebel V ist durch Stützhebel V ersetzt worden. Mit diesem neuen Stützhebel ist es notwendig, Änderungen in der Einstellung der Aufhängung (an der der Stützhebel hängt) zum Steuerrollenhebel zu durchzuführen. CZ Opěrná kladka V byla nahrazena opěrnou kladkou V Pro tuto novou opěrnou kladku je nutné nově nastavit polohu ramínka (na které je opěrná kladka uložena) vůči páce. MECHANICAL PARTS Actualization :A

34 Changes in Catalogue Änderungen im Katalog Změny v KATALOGU Page No. Seite Nr. Stránka č. Fig. No. Bild Nr. Obrázek č. 19 7/2 - Chart No. Tabelle Nr. Tabulka č. escription Beschreibung Popis Reasoning Begründung Zdůvodnění Eng Figure No. 7/2 is newly completed. Information associated with the new completed CTR modules. Bild Nr. 7/2 neu ergänzt. Informationen zu neu ergänzten CTR Modulen. Table 14/1 ACTUALIZATION AKTUALISIERUNG AKTUALIZACE /1 CZ Obrázek č. 7/2 nově doplněn. Informace související s nově doplněnými moduly CTR Eng The INSTRUCTION No. 2 was newly completed. By Position No. 11 INSTRUCTION No. 1 was completed. Neu ergänzte INSTRUKTION Nr. 2 (siehe Pos. Nr. 1 und Pos. Nr. 4). Bei der Pos. Nr. 11 INSTRUKTION Nr. 1 ergänzt. CZ Nově doplněna INSTRUKCE č. 2 (viz poz. č. 1 a poz. č. 4). U Poz. č. 11 doplněna INSTRUKCE č. 1. Eng Position No. 12 is adjusted, Position No. 22 is completed Position Nr. 12 wurde geändert. Position Nr. 22 ergänzt. CZ Pozice č. 12 upravena, pozice č. 22 doplněna. Information about compatability of SPHEROCONE ROLLERS with and without axial groove in sequence on CTR module. Informationen über Verwendung der STEUERROLLEN mit und ohne axiale Nut bezogen auf das CTR Modul. Informace o použitelnosti ŘÍÍCÍCH KLAEK s a bez axiální drážky v návaznosti na modul CTR. New mount of probe ECT Neue Halterung der Sonde ECT Nový držák snímače ECT MECHANICAL PARTS Actualization :A

35 Table 14/2 Page No. Seite Nr. Stránka č. Fig. No. Bild Nr. Obrázek č. 21 7/ Chart No. Tabelle Nr. Tabulka č. escription Beschreibung Popis Reasoning Begründung Zdůvodnění Eng The name is changed by Position New mount of probe ECT and magnet are completed. 12L and 12R, by Position No. 14 change of magnet number, Position 22L and 22R is completed. s No. 3, 4 and 5 are completed. Bei den Positionen 12 L und 12R die Bezeichnung geändert, bei der Position Nr. 14 die Nummer des Magnets geändert, Position 22 L und 22R ergänzt, Nr. 3, 4 und 5 ergänzt. Neue Halterung der Sonde ECT und Magnet ergänzt CZ Pozice 12L a 12R změněn název, pozice č.14 změna čísla magnetu, doplněna pozice 22L a oplněn nový držák snímače ECT a magnet 22R. oplněny instrukce č. 3, 4 a 5. Eng Position No. 8 is completed New magnet of EOT gate Position Nr. 8 ergänzt Neuer Magnet der Klappe des Sortierers EOT ACTUALIZATION AKTUALISIERUNG AKTUALIZACE CZ oplněna pozice 8 Nový magnet klapky třídiče EOT Eng The name is changed by Position No. 7, Position No. 8 is completed. New magnet of EOT gate Position Nr. 7 Bezeichnung geändert, Position Nr. 8 ergänzt. Neuer Magnet der Klappe des Sortierers EOT CZ Pozice č. 7 změněn název, doplněna pozice č. 8. Nový magnet klapky třídiče EOT Eng Since 2007 rollers are dispatched as a replacement part with sealed Change of Position No. 2 bearings ie Walzen werden ab dem Jahr 2007 als Ersatzteil mit verkitteten Änderung der Position Nr. 2 Kugellagern geliefert. CZ Změna pozice č.2 Válce jsou od r zasílány jako náhradní díl s natmelenými ložisky. A 08.1 MECHANICAL PARTS Actualization :A

36 Table 14/3 Page No. Seite Nr. Stránka č. Fig. No. Bild Nr. Obrázek č /1 5/2 5/ /1 19, 21 7/1 7/ Chart No. Tabelle Nr. Tabulka č. escription Beschreibung Popis Reasoning Begründung Zdůvodnění Eng s 8 and 9 are completed. Shape change of entrance part and entrance part cover. Änderung in der Form des Eintrittteiles und des eckels des s 8 und 9 ergänzt. Eintrittteiles. CZ oplněna instrukce 8 a 9. Změna tvaru vstupního dílu a krytu vstupního dílu. Eng From 2007 onwards for machines from Prod. No on a new type of linkage with a central rubber section. This development supercedes the previously employed linkages with rubber tube. CZ Addition of new drawing of the linkage and Pos. No. 8, 9, 10 and 11. s No. 8 and 9 added. Neue Zeichnung der Kupplung und Pos. Nr. 8, 9, 10 und 11 ergänzt. en Nr. 16 und 19 ergänzt. oplněn nový obrázek spojky a poz. č. 8, 9, 10 a 11. oplněny instrukce 8 a 9. Ab dem Jahr 2007 wird für Maschinen ab der Prod. Nr neue Art der Kupplung mit zentralem Gummiteil. iese Kupplung ersetzt vollkommen bisher verwendete Verbindungsstücke mit Schlauch. Od roku 2007 je zaveden pro stroje od v.č nový typ spojky s pryžovým středovým dílem. Tato spojka plně nahrazuje dosud používané spojky s hadicí. Eng 10 is completed. Shape change/diameter change of spherocone rollers and 2.0 mm 10 ergänzt. Änderung in der Form/ im urchmesser der Steuerrollen ø1,984 bis ø 2,000. CZ oplněna instrukce 10. Změna tvaru / rozměrů kladek 1,984 a 2,000 mm. Eng Addition of new drawing (support lever). 11 is completed. Zusätzliche neue Zeichnung (Stützhebel). Nr.11 ergänzt CZ Upraven obrázek (opěrná kladka). o tabulky doplněna instrukce 11. Eng Introduction of new table No Summary of actualization Neue Tabelle Übersicht der Aktualisierungen eingeführt. CZ Zavedení nové tabulky č.15 Přehled Aktualizací. Shape change of support lever (more complicated shape with more diameters is replaced by simple one in roller shape with 1 diameter Änderung in der Form des Stützhebels (die frühere kompliziertere Form mit mehreren urchmessern ist durch eine vereinfachte Konstruktion im Walzenformat mit einem urchmesser ersetzt worden) Změna tvary opěrné kladky (složitější tvar s více průměry nahrazen jednoduchým ve tvaru válce s 1 průměrem) Better customers awareness Bessere Informiertheit der Kunden Lepší informovanost zákazníků. ACTUALIZATION AKTUALISIERUNG AKTUALIZACE A 08.1 A 08.1 A 08.1 A 08.1 A 08.1 MECHANICAL PARTS Actualization :A

37 SUMMARY OF ACTUALIZATION ÜBERSICHT ER AKTUALISIERUNGEN PŘEHLE AKTUALIZACÍ Table 15 MONTH / YEAR Marking code actualization (see start page and Table 14) Production batch from which the actualization was carried out MONAT / JAHR Kennzeichnung Aktualisierung der Codes (siehe erste Seite und die Tabelle 14) Produktionslos, von dem an die Aktualisierung durchgeführt wurde MĚSÍC / ROK Označení kód Aktualizace (viz úvodní stránka a Table 14) Výrobní dávka, pro kterou byla aktualizace realizována uben 2008 A08.1 BU / NZ MECHANICAL PARTS Actualization :A

38 Ordering instructions Belegbestandteile der Bestellung Náležitosti objednávek Please include following details in ordering of mechanical Spare parts: 1. Machine type (MOEL No.) 2. Product number (SERIAL No.) 3. Order No. 4. Name 5. Left or right version 6. Quantity Beim Bestellen der mechanischen Teile geben Sie bitte an: 1. Maschinentyp (MOEL No.) 2. Produktnummer (SERIAL No.) 3. Bestellnummer 4. Bezeichnung 5. Linke oder rechte Ausführung 6. Menge Při objednávání náhradních mechanických dílů prosím uveďte: 1. Typ stroje (MOEL No.) 2. Výrobní číslo (SERIAL No.) 3. Objednací číslo položky 4. Název položky 5. Levé či pravé provedení 6. Počet kusů Notes / Bemerkungen / Poznámky The code number of the main housing of the electronics and the machine is the same. Note: The main housing of the electronics may only be used with the machine for which it is intended. Bem.: ie Bezeichnung des elektronischen Hauptgehäuses und der Maschine ist gleich. Achtung: as Hauptgehäuse darf nur mit der Maschine benutzt werden, für die es bestimmt wurde. Pozn: Označení hlavní skříně elektroniky a stroje je shodné Pozor: Hlavní skříň nesmí být používána s jiným strojem než pro který je určena Left and right side front view ie linke und rechte Seite von der Stirnansicht Levá strana a pravá strana je myšlena při pohledu zpředu The AS machines differ from the STANAR machines in their software and type of spherocone rollers used. ie AS-Maschinen unterscheiden sich von den STANAR-Maschinen in der Steuersoftware und in den verwendeten Steuerrollen. Stroje typu AS se liší od Standardních v řídícím SW a použitými řídícími kladkami. MECHANICAL PARTS Actualization :A
