STOHOVATELNÉ OPTICKÉ ROZVADĚČE RLC FTTH PON 3U, RLC FTTB 3U, RLC FTTH LLU

Transkript

1 STOHOVATELNÉ OPTICKÉ ROZVADĚČE RLC FTTH PON 3U, RLC FTTB 3U, RLC FTTH LLU Nové typy stohovatelných FTTx rozvaděčů jsou určeny k jednoduché a efektivní distribuci optického signálu ve vnitřních prostorech, především v panelových domech. Jedná se o: RLC FTTH PON 3U - nástěnný optický rozvaděč určený pro instalace sítí FFTH PON. RLC FTTB 3U - nástěnný optický rozvaděč určený pro vnitřní prostory v rámci instalací FTTB sítí. RLC FTTH LLU ( Local Loop Unbundling ) doplňkový optický rozvaděč poloviční velikosti určený jako samostatný rozvaděč menších rozměrů a kapacity nebo stohováním s optickým rozvaděčem RLC FTTH PON 3U k pro umožnění sdílení místní linky a vytvoření kolokačního optického rozvaděče. Rozvaděče je možno instalovat nad sebe do výšky a tak zvýšit celkovou kapacitu zakončených optických konektorů. Toto stohování rozvaděčů lze použít také v případě výstavby přístupových optických sítí, které jsou sdíleny více operátory Open Access Network. S otevřením předních dveří rozvaděčů se vždy otvírá i bok rozvaděče a je tak umožněn pohodlný přístup jak k propojovacím panelům, tak i k zadní straně aktivního prvku. Rozvaděč je řešen symetricky, lze ho instalovat s orientací s otevíráním propojovacího prostoru vlevo nebo vpravo. Společné charakteristické vlastnosti : Promyšlená konstrukce s minimálními nároky na prostor Symetrické otvírání vlevo i vpravo Pohodlný přístup k vybavení rozvaděče Masivní konstrukce vybavena zámkem a panty na spodní stěně Možnost stohování všech typů rozvaděčů do funkčních celků, důmyslný systém přepážek a průchodek umožňující vzájemné propojení Široká nabídka příslušenství rozvaděčů

2 STOHOVATELNÝ OPTICKÝ ROZVADĚČ RLC FTTH PON 3U produktu RLC FTTH PON je nástěnný rozvaděč velikosti 3U, který je speciálně optimalizován pro pohodlnou instalaci optických rozvodů v panelových domech pomocí předkonektorovaného Riser kabelu nebo předkonektorovaného pigtailu. Typicky bývá umístěn ve sklepních prostorech v dosahu technologických stoupaček. V rohu jsou umístěny otvory pro přivedení vstupních optických kabelů, případně výstupních optických kabelů. Vlákna jsou navařena v jednotlivých optických kazetách a vyvedena pomocí pigtailů do optické propojovací matice umístěné na 3U optickém panelu. Varianta A - přímé připojení výstupního optického signálu. Do rozvaděče přivedeny předem připravené předkonektorované RISER kabely zapojené přímo do 3U optického panelu. Varianta B vlakna navařena do optické kazety Optická vlákna předkonektorovaného pigtailu navařená v optické kazetě a spojena do optické propojovací matice pomocí krátkého propojovacího pigtailu Montážní lišty 19 jsou umístěny vodorovně a rozvaděč tak minimálně zasahuje do prostoru. Panel 19 rozděluje rozvaděč FTTH PON na dvě části propojovací prostor a vnitřní prostor. S otevřením předních dveří rozvaděče na straně propojovacího prostoru se vždy otvírá i bok rozvaděče a je tak umožněn pohodlný přístup k propojovacím panelům. Rozvaděč lze instalovat s orientací s otevíráním propojovacího prostoru vlevo nebo vpravo. Technická specifikace: Kapacita pro zakončení až 108 vláken Prostor pro max 7 optických kazet Optický panel 3U s maticí 108 optických konektorů primárně SC/APC Na přání SC,,LC,LC/APC, E2000/APC Prostor až pro 6 splitterů 1 : x Odmontovatelné přepážky umožňující stohování Barva: RAL 7035, světlá šedá Materiál: hliník Rozměry : 555 x 500 x 160 mm ( š x v x h )

3 STOHOVATELNÝ OPTICKÝ ROZVADĚČ RLC FTTB 3U produktu RLC FTTB je nástěnný rozvaděč velikosti 3U, který je speciálně optimalizován pro pohodlnou instalaci optických a metalických rozvodů v panelových domech rámci instalací Point to-point FTTB sítí. Rozvaděč má prostor pro instalaci zařízení o rozměru 19, výšce 3U. Montážní lišty 19 jsou umístěny vodorovně a rozvaděč tak minimálně zasahuje do prostoru. Panely 19 rozdělují rozvaděč FTTB na dvě části propojovací prostor a vnitřní prostor. S otevřením předních dveří rozvaděče se vždy otvírá i bok rozvaděče a je tak umožněn pohodlný přístup jak k propojovacím panelům, tak i k zadní straně aktivního prvku. Rozvaděč je řešen symetricky, lze ho instalovat s orientací s otevíráním propojovacího prostoru vlevo nebo vpravo. Pro přivedení kabelů do rozvaděče lze použít průchodky typu PG, které se umístí místo dodávaných zálepek. V rozvaděči je také místo pro uchycení optické kazety a rezervy optického kabelu. Technická specifikace: Spodní 1U panel s vyvedenými volitelnými typy konektorů (SC, SC/APC, LC duplex, LC/APC duplex, E2000/APC) Střední 1U panel s porty RJ-45 CAT5E Prostor pro 1U aktivní prvek Přepěťová ochrana AC230V, 4 x zásuvka Odmontovatelné přepážky propojovací části umožňující snadné stohování Barva: RAL 7035, světlá šedá Materiál: hliník Rozměry : 555 x 500 x 160 mm ( š x v x h )

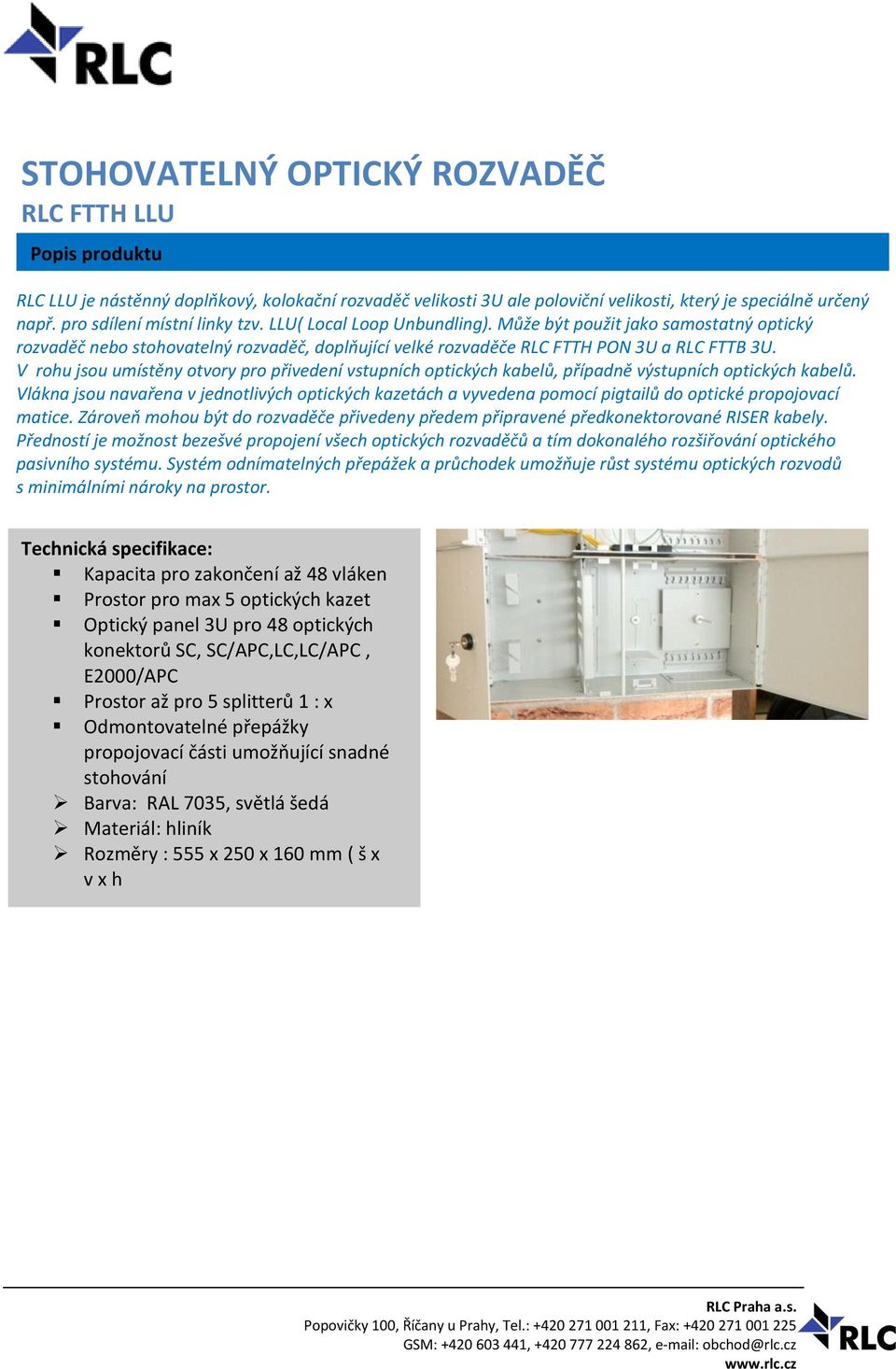

4 STOHOVATELNÝ OPTICKÝ ROZVADĚČ RLC FTTH LLU produktu RLC LLU je nástěnný doplňkový, kolokační rozvaděč velikosti 3U ale poloviční velikosti, který je speciálně určený např. pro sdílení místní linky tzv. LLU( Local Loop Unbundling). Může být použit jako samostatný optický rozvaděč nebo stohovatelný rozvaděč, doplňující velké rozvaděče RLC FTTH PON 3U a RLC FTTB 3U. V rohu jsou umístěny otvory pro přivedení vstupních optických kabelů, případně výstupních optických kabelů. Vlákna jsou navařena v jednotlivých optických kazetách a vyvedena pomocí pigtailů do optické propojovací matice. Zároveň mohou být do rozvaděče přivedeny předem připravené předkonektorované RISER kabely. Předností je možnost bezešvé propojení všech optických rozvaděčů a tím dokonalého rozšiřování optického pasivního systému. Systém odnímatelných přepážek a průchodek umožňuje růst systému optických rozvodů s minimálními nároky na prostor. Technická specifikace: Kapacita pro zakončení až 48 vláken Prostor pro max 5 optických kazet Optický panel 3U pro 48 optických konektorů SC, SC/APC,LC,LC/APC, E2000/APC Prostor až pro 5 splitterů 1 : x Odmontovatelné přepážky propojovací části umožňující snadné stohování Barva: RAL 7035, světlá šedá Materiál: hliník Rozměry : 555 x 250 x 160 mm ( š x v x h

5 Příslušenství rozvaděčů společné Kazeta optická + víčko ORPRLCKAZETA-M ORPMISVICKO-M OCHR60 Kazeta optická - černá, Víčko na optickou kazetu Ochrana svarů Hřebínek pro ochrany svárů - 2ks do jedné optické kazety ORPOPVHREB-6SM ORPVNTC46197-A7-A69 ORPR&MHREB-FIBRLOK Hřebínek pro 6 smrštitelných ochran Hřebínek pro 12 krimpovacích ochran Hřebínek pro 6 spojek FIBRLOK Optické spojky SC/APC - couplingy Záslepky SC Typ konektorů COUFFLSCAPCUSGREEN SC/APC Coupling SC/APC-SC/APC, SM, simplex, ceramic, zelený COUFFLLCDPXBLUE LC/PC Coupling LC-LC, SM, duplex, ceramic, do SC díry LCAPCUDGREEN LC/APC Coupling LC/APC-LC/APC, SM, duplex, ceramic, do SC díry COUR&MR E2000/APC Coupling E2000/APC, SM, simplex, zelený, do SC díry ORPSTOBPE-SC-1-01 Záslepka SC, do panelu, plast, 22x12.8mm, překrytí šroubků Pigtaily SCAPCUSGREEN NOIFPRF09LC1 F09LCA1 OPIRLC09E2A1 Pigtail 09/125, SC/APC, vlákno 900um Pigtail 09/125, LC/PC, vlákno 900um, 1m Pigtail 09/125, LC/APC, vlákno 900um, 1m Pigtail 09/125, E2000/APC, vlákno 900um, 1m

6 Příslušenství rozvaděče RLC FTTH PON 3U Předkonektorovaný RISER kabel 8, 12, 24, 48 vláken počet vláken jednovidové vlákno 09/125 μm typu G.657.A - barevně rozlišená sekundární ochrana 900 μm - vnější plášť LSZH pro vnitřní užití - tahové prvky - laminátové pruty - jednoduché vyjmutí vlákna - snadné zasunutí vlákna do trubičky nebo lišty na vzdálenost cca 20m - délka kabelu na přání * primárně osazeno optickými konektory SC/APC možno osadit konektory SC/PC, LC, LC/APC, E2000/APC / délka xx (m) Typy konektorů OTRRLCT09-SCA/XX-8VLK-RISER SC/APC, * Kabel RISER, 09/125 μm, 8 vl., LSZH, vlákno G657 OTRRLCT09-SCA/XX-12VLK-RISER SC/APC, * Kabel RISER, 09/125 μm, 12 vl., LSZH, vlákno G657 OTRRLCT09-SCA/XX-24VLK-RISER SC/APC, * Kabel RISER, 09/125 μm, 24 vl., LSZH, vlákno G657 OTRRLCT09-SCA/XX-48VLK-RISER SC/APC, * Kabel RISER, 09/125 μm, 48 vl., LSZH, vlákno G657 Předkonektorovaný pigtail kabel 1, 2, 3, 4 vláken - p Simplex, Duplex, Triplex, Quadruplex předkonektorovaný kabel - jednovidové vlákno 09/125 μm typu G.657.A - barevně rozlišená sekundární ochrana 900 μm - vnější plášť LSZH pro vnitřní užití průměr 2mm - ochrana kevlarovým vláknem - délka kabelu na přání * primárně osazeno optickými konektory SC/APC možno osadit konektory SC/PC, LC, LC/APC, E2000/APC / délka xx (m) Typy konektorů OTRRLCT09-SCA/XX-1VLK-PIGTAIL SC/APC, * Pigtal Simplex, 09/125 μm, 1 vl., LSZH, vlákno G657 OTRRLCT09-SCA/XX-2VLK-PIGTAIL SC/APC, * Pigtaill Duplex, 09/125 μm, 2 vl., LSZH, vlákno G657 OTRRLCT09-SCA/XX-3VLK-PIGTAIL SC/APC, * Pigtail Triplex, 09/125 μm, 3 vl., LSZH, vlákno G657 OTRRLCT09-SCA/XX-4VLK-PIGTAIL SC/APC, * Kabel Quadruplex, 09/125 μm, 4 vl., LSZH, vlákno G657 Splittery 1 : 2, 1 : 4, 1 : 16, 1:32 pro GPON - počet vláken jednovidové vlákno 09/125 μm typu G.657.A - vlnové délky nm * primárně osazeno optickými konektory SC/APC možno osadit konektory SC/PC, LC, LC/APC, E2000/APC Typy konektorů WDMRLC09PLC-1/2-SC-KLF SC/APC, * Splitter PLC 1:2, SM 9/125, , krabička+patch SC/APC WDMRLC09PLC-1/4-SC-KLF SC/APC, * Splitter PLC 1:4, SM 9/125, , krabička+patch SC/APC WDMRLC09PLC-1/12-SC-KLF SC/APC, * Splitter PLC 1:12, SM 9/125, , krabička+patch SC/APC WDMRLC09PLC-1/16-SC-KLF SC/APC, * Splitter PLC 1:16, SM 9/125, , krabička+patch SC/APC WDMRLC09PLC-1/32-SC-KLF SC/APC, * Splitter PLC 1:32, SM 9/125, , krabička+patch SC/APC

7 Příslušenství rozvaděče RLC FTTB 3U Volitelné čelo optického rozvaděče 1U OROHAVORM-12-SC_C Čelo výměnné 12xSC otvorů, 1U, RAL 9005 OROHAVORM-24-SC_C Čelo výměnné 24xSC otvorů, 1U, RAL U panel 24 x RJ45 CAT5E U panel 24 x RJ-45 CAT5E, osazený 4 x zásuvka 230V s přepěťovou ochranou Protection Strip 4 FR, přepěťová ochrana, 4 výstupy 230V PG průchodka pro kabel, 16 mm CSPG16 Vývodka PG-16 s maticí, 10 14mm

8 y rozvaděčů Rozvaděč Objednací kod obsahuje RLC FTTH PON 3U RLCFTTHPON3U 1ks Rozvaděč + optický panel RLC FTTB 3U RLCFTTB3U 1ks Rozvaděč + optický panel Napájecí panel s přepěťovou ochranou 7ks vývodka PG 16 s maticí, mm RLC FTTH LLU RLCFTTHLLU 1ks Rozvaděč + optický panel
