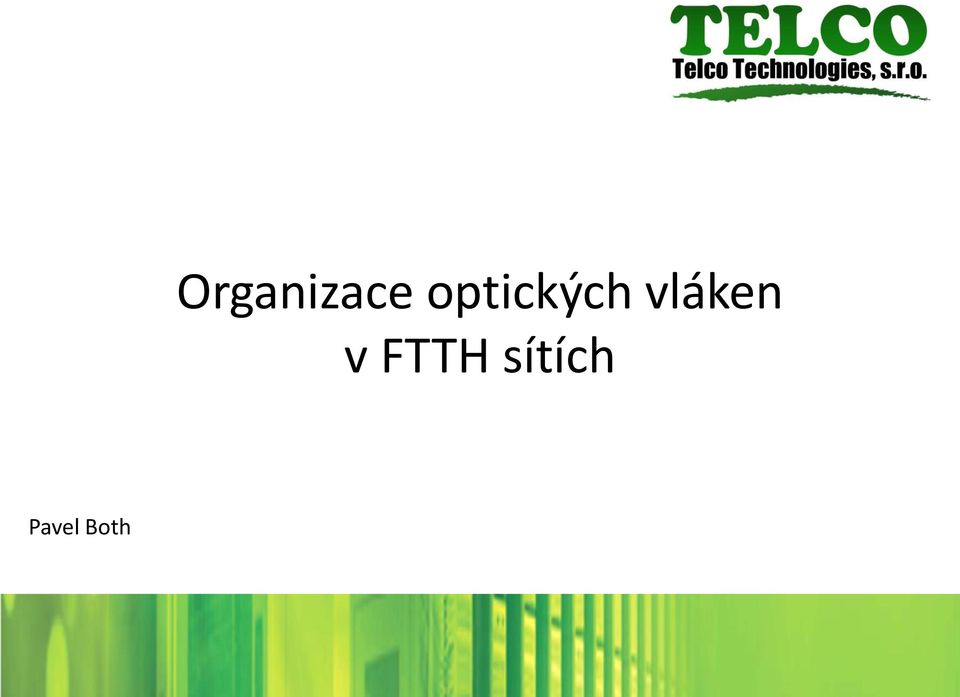

1 Organizace optických vláken v FTTH sítích Pavel Both

2 Prezentace firmy Vznik v roce 2003 se zaměřením na prodej telekomunikačních technologií Od roku 2010 smluvní partner Telefónica Czech Republic, a.s. V září 2012 akvizice společnosti VNT Nachrichtentechnik s. r. o., výhradního dovozce telekomunikačních produktů Corning pro Českou republiku. Nabízíme prodej, logistiku, služby Kompletní sortiment pro optické a metalické sítě Aktivita společnosti - účast na konferencích, vlastní akce

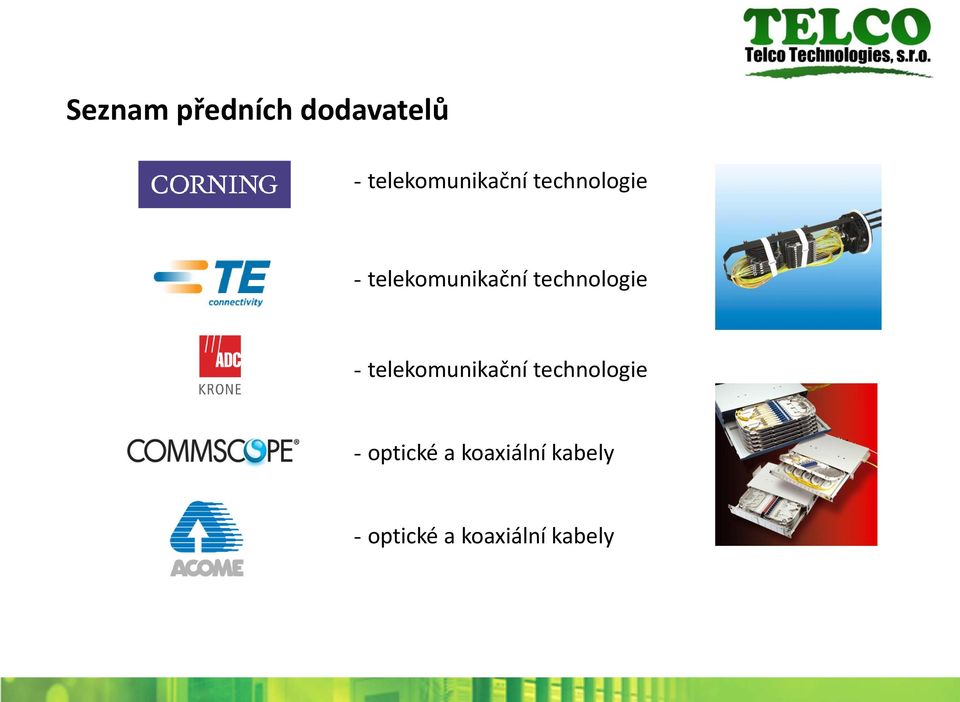

3 Seznam předních dodavatelů - telekomunikační technologie - telekomunikační technologie - telekomunikační technologie - optické a koaxiální kabely - optické a koaxiální kabely

4 Proč budovat FTTH tedy vlákno až do bytu? Vysoké přenosové rychlosti Přenos na větší vzdálenost Čím budovat FTTH sítě? Kabelové vedení Boxy Rozvaděče Koncové zásuvky

5 RISER kabely s tahovým prvkem v plášti 1. Vlákno v 900um sekundární ochraně 2. Sklolaminátový tahový prvek v plášti kabelu 3. Bezhalogenový plášť 4. Drážka označující místo odpláštění

6 RISER kabely s tahovým prvkem v plášti 1. Kabel s vláknem v tvrdé 900u sekundární ochraně Vhodný pro zastrkávání do trubiček 5/3,5mm Snadno stripovatelný prstem Kapacita 4-96 vláken Single mode vlákno dle normy ITU-T G.657A Lze vytáhnout až 20m z instalovaného kabelu 2. Kabel s vláknem v měkké 900u sekundární ochraně Vhodný pro provařování v patrových boxech Snadno stripovatelný prstem Kapacita 4-96 vláken Single mode vlákno dle normy ITU-T G.657A Lze vytáhnout až 5 m

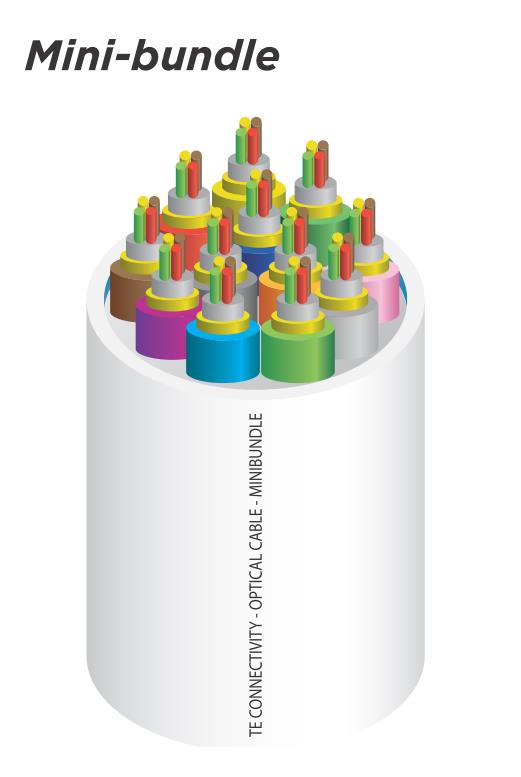

7 RISER kabely s tahovým prvkem v kabelu

8 RISER kabely s tahovým prvkem v kabelu Kabel s vláknem v měkké 900u sekundární ochraně Vhodný pro zatahování do trubiček Snadno stripovatelný prstem Součástí jednotlivých vláken je tahový prvek (kevlar ) pro lepší manipulaci a odolnost v tahu Kapacita od 12 vláken Single mode vlákno dle normy ITU-T G.657A Určeno pro vnitřní použití

9 Zákaznický kabel Součástí je tahový prvek (kevlar) pro lepší manipulaci a vysokou odolnost v tahu Hezhalogenový LSOH plášť Single mode vlákno dle normy ITU-T G.657B3 ZBL (Zero bend lost) Poloměr ohybu 5mm vysoká odolnost na mikro ohyby Určeno pro vnitřní použití Možnost předkonektorovaného řešení pro snadné a rychlé připojení zákazníků

10 Předkonektorovaná řešení Šetří čas při postupném připojování zákazníků Při připojování není potřeba žádných složitých nástrojů, jako svářečka Výhoda při instalacích v obtížných prostorech, v nadzemních a závěsných aplikací Snadné odpojení (přepojení v případě poruchy vedení)

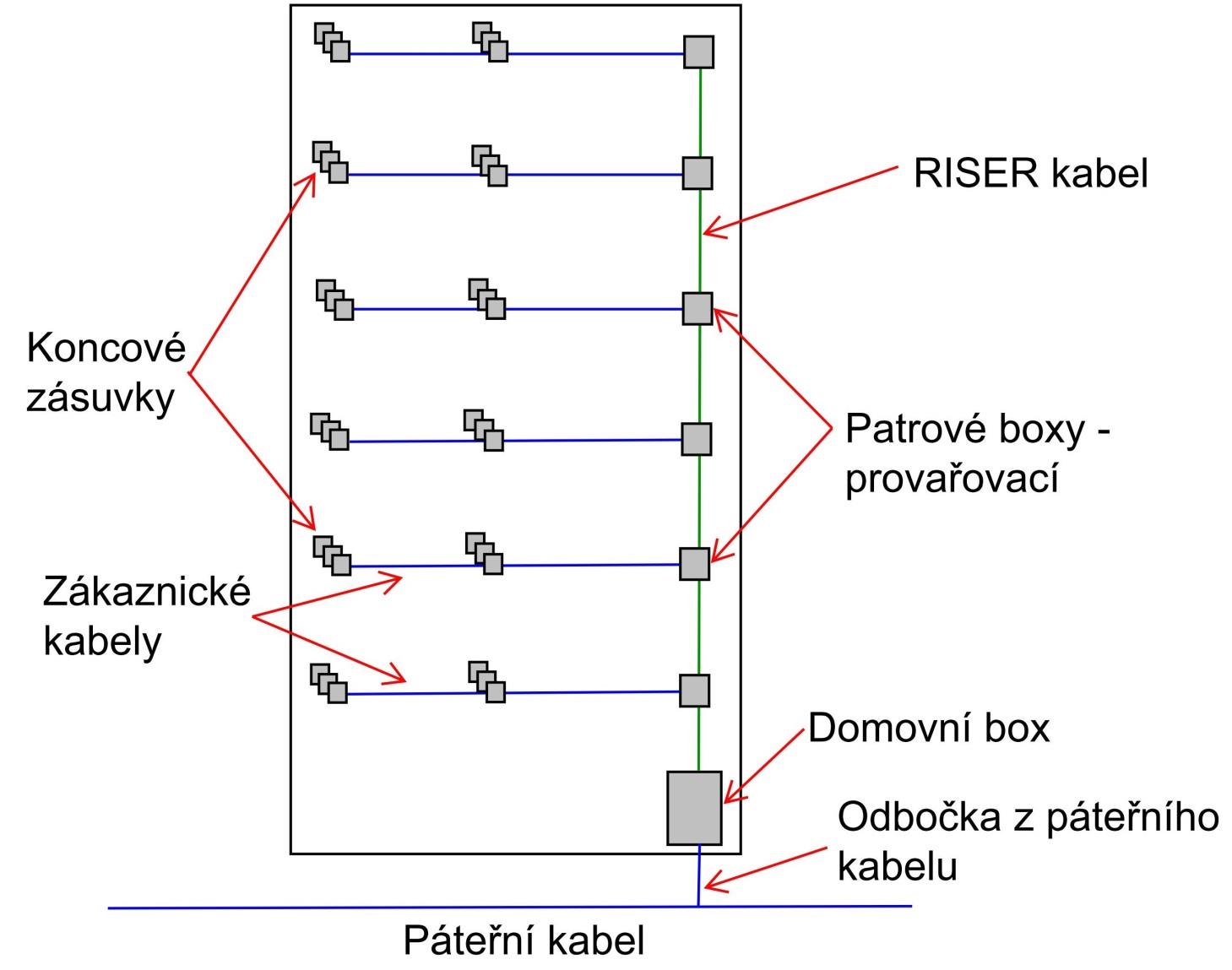

11 FTTH v panelových domech příklady zapojení

12 FTTH v panelových domech příklady zapojení

13 Organizace vláken v patě domu Důležité centrum pro rozvod optiky Musí být zaručena snadná přístupnost a manipulovatelnost Je potřeba dbát na organizaci vláken a přehlednost pro postupné připojování zákazníků Důležitou součástí je prostor pro uchování reserv z RISER kabelu, příchozího nebo průchozího kabelu

14 Organizace vláken v patě domu Optický box BUDI Přehledná organizace vláken pomocí listovacích kazet Rezerva průchozího kabelu propojujícího několik vchodů Fixace kabelů a tahových prvků zabraňuje vnější manipulaci Dělitelné průchodky pro různé průměry kabelů

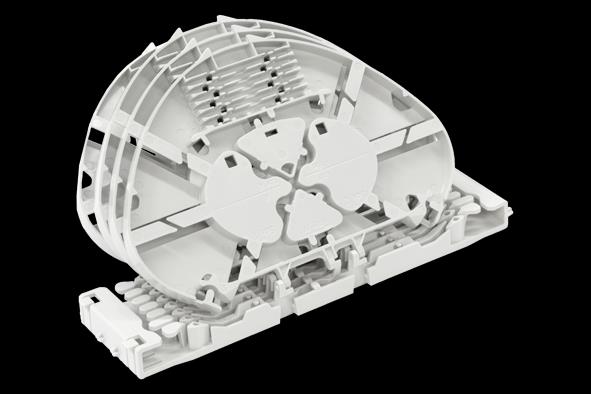

15 Organizace vláken v patě domu Optické kazety Jsou nedílnou součástí každého boxu Dobrá organizace listovacích kazet nám ulehčí čas a peníze při postupném připojování zákazníků Výhodou je ukládání jednotlivých vláken do různých kazet dle naší volby Je zaručen bezpečný poloměr ohybu vláken Zabezpečení proti vyskočení zamezení poškození vláken Možné uložení splitteru na kazetu

16 Organizace vláken v patě domu Optické kazety Prostor pro ukládání ochran svárů Zabezpečení proti vyskočení vláken z kazety Prostor pro změny směru vlákna

17 Organizace vláken v patě domu Optické kazety Držák splitteru Prostor pro reservy vláken

18 Organizace vláken patrové boxy RISER kabel prochází boxem a jsou z něj vyvedeny vlákna přímo na kazetu Výhoda malý, kompaktní

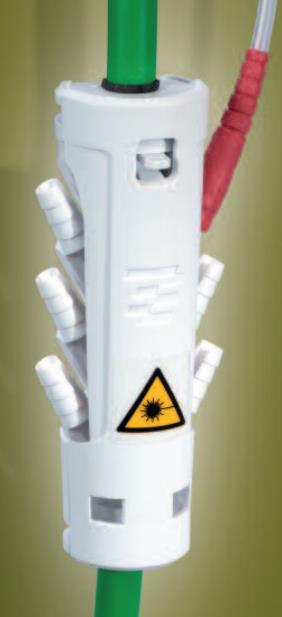

19 Organizace vláken odbočka z RISER kabelu RISER kabel prochází přímo a jsou z něj vyvedeny vlákna pomocí trubičky Výhoda malý, kompaktní Nepřipevňuje se na zeď je volně ložen na kabelu Univerzální na různé průměry kabelu

20 Děkuji za pozornost Pavel Both Tel: both@telcotechnologies.cz
