Optická vlákna na všech úrovních jsou typu G.652.D nebo G.657.A. Optická vlákna v patch kabelech ve všech úrovních 0 až 4 jsou typu G.657.

Transkript

1 Řešení FTTH PON pro bytové domy., na základě využití nejpokročilejších technologií, nabízí zákazníkovi komplexní návrh a realizaci optických sítí FTTx na bázi PON (Passive Optical Network), která umožňuje nabídnout koncovým zákazníkům přístup k pokročilým triple-play službám, tedy internetu, transportu HD videa (CATV/IPTV) a telefonním službám ( VOIP). Pro připojení bytových domů doporučujeme řešení pasivní optické sítě přímé propojení CO a ONT. Zásadní výhody jsou : Aktivní prvky pouze v CO a u uživatele Nižší náklady na dohled a správu Čistě pasivní infrastruktura bez nutnosti napájení a chlazení Standardní topologie distribuční sítě GPON je rozvětvená stromová struktura. Varianty přípojek označovaných jako FTTx, které specifikují bod, ve kterém bude ukončena optická síť a odkud již bude pokračovat navazující optická/metalická varianta, která bude připojovat samotné koncové uživatele - FTTH (FTT Home), FTTO (FTT Office), FTTB (FTT Building), FTTC (FTT Curb) či FTTN (FTT Node). Typické členění optické sítě FTTH může mít následující strukturu.. Obrázek 1 Optická distribuční síť (ODN) může být rozčleněna na typicky 3 úrovně (Obrázek 1 ).

2 Optical Distribution Frame (ODF) jako součást ODN může být součástí Central Office (CO) nebo může být umístěn na strategickém geografickém místě. Některé úrovně v členění FTTH sítě mohou být vynechány. Podle dispozice bytového domu (do 800m od CO) může být napojen na D3. úrovni přímo na CO. Použití optických kabelů s příslušnými počty vláken je znázorněno na obrázku 2. Obrázek 2 Požadavky na užité typy optických kabelů a optických konektorů: Optická vlákna na všech úrovních jsou typu G.652.D nebo G.657.A V bytovém domě či bytu jsou typu G.657.A (event. i G.657.B) Optická vlákna v patch kabelech ve všech úrovních 0 až 4 jsou typu G.657.A Optické konektory pro datové připojení ONU jsou typu SC (SC/APC) Na straně OLT variantně při požadavku vyšší hustoty jsou použity konektory typu LC Optické konektory pro přenos CATV k uživateli jsou typu SC/APC Optické konektory v páteřních spojích 0.úrovně jsou typu E2000/APC Optické svary jsou realizovány ve všech úrovních D0 až D2 Optické mechanické spojky Fibrlok v úrovni D3 (event. i v D2) a pro snadnější opravy mohou být použity na všech úrovních D0 až D3 NPC konektory jsou použity pro připojení koncového uživatele Rukávy a ploché svazky s miktrotrubičkami pro přímé uložení do země jsou vhodné pro úrovně D0 až D2

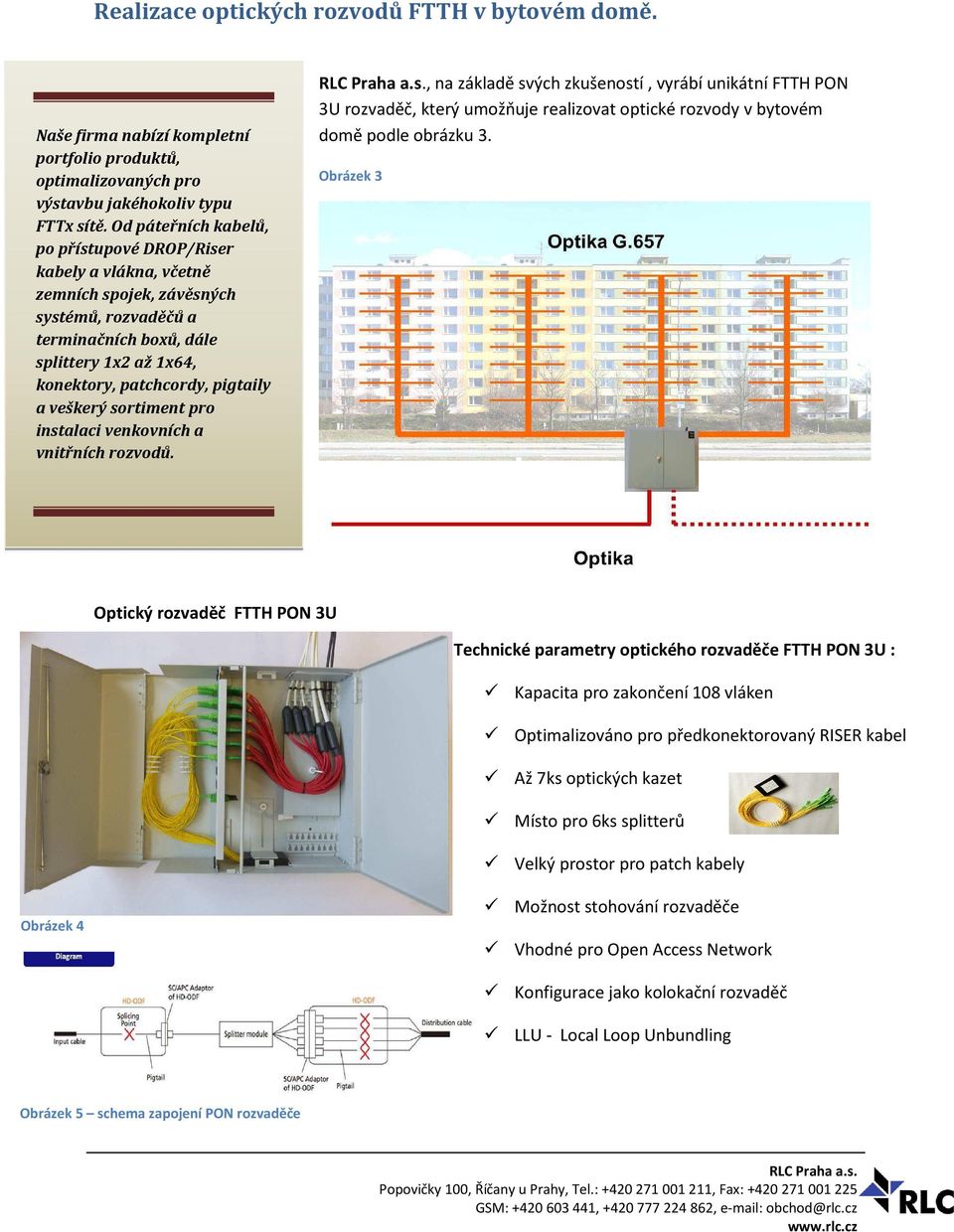

3 Realizace optických rozvodů FTTH v bytovém domě. Naše firma nabízí kompletní portfolio produktů, optimalizovaných pro výstavbu jakéhokoliv typu FTTx sítě. Od páteřních kabelů, po přístupové DROP/Riser kabely a vlákna, včetně zemních spojek, závěsných systémů, rozvaděčů a terminačních boxů, dále splittery 1x2 až 1x64, konektory, patchcordy, pigtaily a veškerý sortiment pro instalaci venkovních a vnitřních rozvodů., na základě svých zkušeností, vyrábí unikátní FTTH PON 3U rozvaděč, který umožňuje realizovat optické rozvody v bytovém domě podle obrázku 3. Obrázek 3 Optický rozvaděč FTTH PON 3U Technické parametry optického rozvaděče FTTH PON 3U : Kapacita pro zakončení 108 vláken Optimalizováno pro předkonektorovaný RISER kabel Až 7ks optických kazet Místo pro 6ks splitterů Velký prostor pro patch kabely Obrázek 4 Možnost stohování rozvaděče Vhodné pro Open Access Network Konfigurace jako kolokační rozvaděč LLU - Local Loop Unbundling Obrázek 5 schema zapojení PON rozvaděče

4 Optický rozvaděč FTTH PON 3U bývá typicky umístěn ve sklepních prostorech v dosahu technologických stoupaček bytového domu. V horním pravém rohu jsou umístěny otvory pro přivedení vstupních optických vláken v kabelu, případně výstupních optických kabelů, využijeme-li možnosti stohování. Vlákna jsou navařena v jednotlivých optických kazetách a vyvedena pomocí pigtailu do optické propojovací matice. Viz.obrázek 6. Zároveň jsou do optického rozvaděče přivedeny předem připravené předkonektorované RISER kabely příslušných délek, které jsou znázorněny na obrázku 7. Obrázek 7 Obrázek 6 Instalace předkonektorovaného RISER kabelu do stoupačky, včetně potřebné rezervy pro vytažení jednotlivých vláken pro jednotlivé bytové jednotky, je vidět na obrázku 8. Pro Riser kabel 12 vláken je třeba vrtat průměr min 9 mm Pro Rizer kabel 48 vláken je třeba vrtat průměr min 14 mm Vytažení jednotlivých optických vláken realizujeme pomocí speciálního nástroje obnažením malé časti pláště kabelu. Optické vlákno z Riser kabelu je vyvedeno odbočkou OSCC do trubičky 5mm přímo k uživateli. Obrázek 8

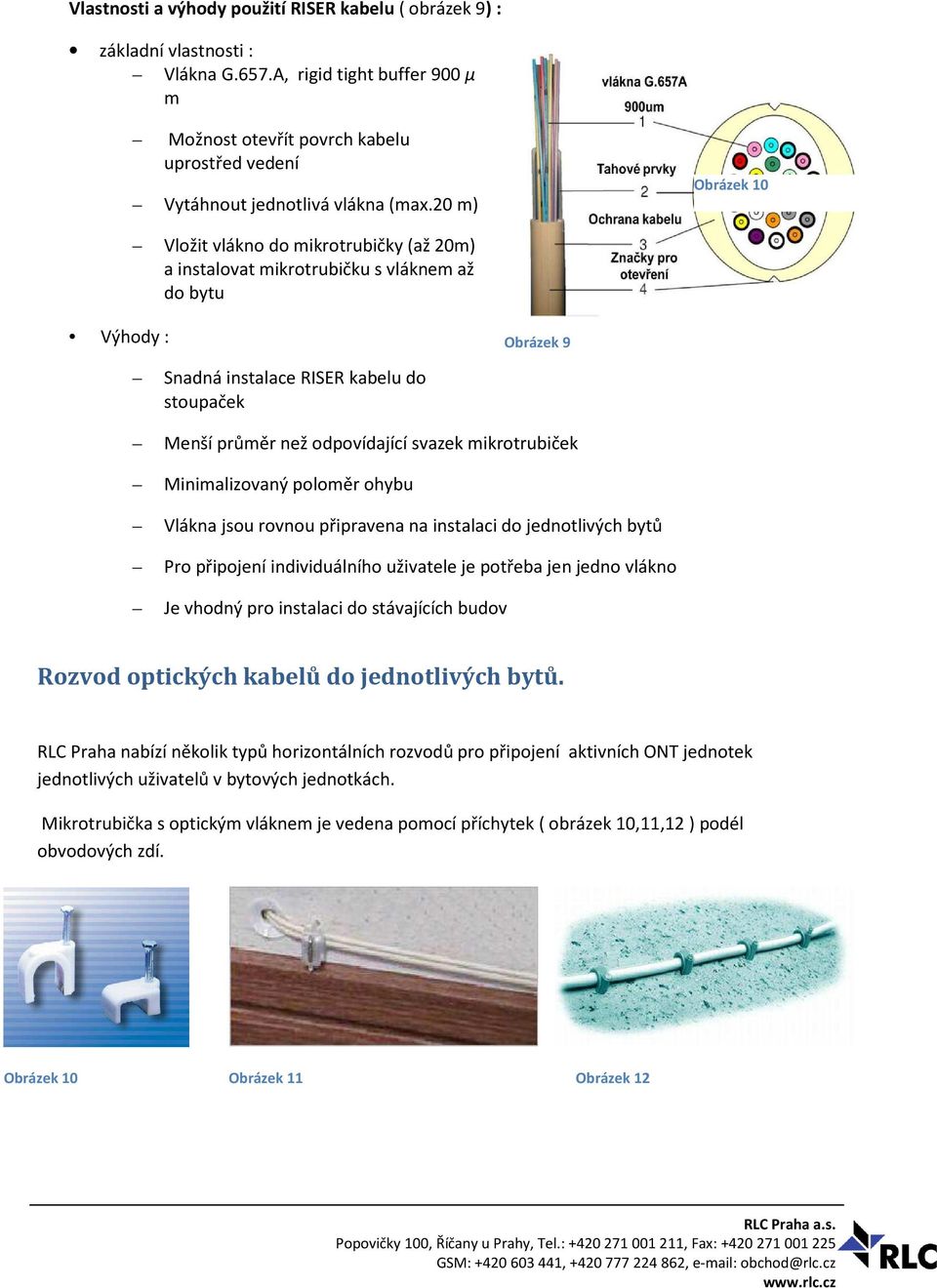

5 Vlastnosti a výhody použití RISER kabelu ( obrázek 9) : základní vlastnosti : Vlákna G.657.A, rigid tight buffer 900 μ m Možnost otevřít povrch kabelu uprostřed vedení Vytáhnout jednotlivá vlákna (max.20 m) Obrázek 10 Vložit vlákno do mikrotrubičky (až 20m) a instalovat mikrotrubičku s vláknem až do bytu Výhody : Obrázek 9 Snadná instalace RISER kabelu do stoupaček Menší průměr než odpovídající svazek mikrotrubiček Minimalizovaný poloměr ohybu Vlákna jsou rovnou připravena na instalaci do jednotlivých bytů Pro připojení individuálního uživatele je potřeba jen jedno vlákno Je vhodný pro instalaci do stávajících budov Rozvod optických kabelů do jednotlivých bytů. RLC Praha nabízí několik typů horizontálních rozvodů pro připojení aktivních ONT jednotek jednotlivých uživatelů v bytových jednotkách. Mikrotrubička s optickým vláknem je vedena pomocí příchytek ( obrázek 10,11,12 ) podél obvodových zdí. Obrázek 10 Obrázek 11 Obrázek 12

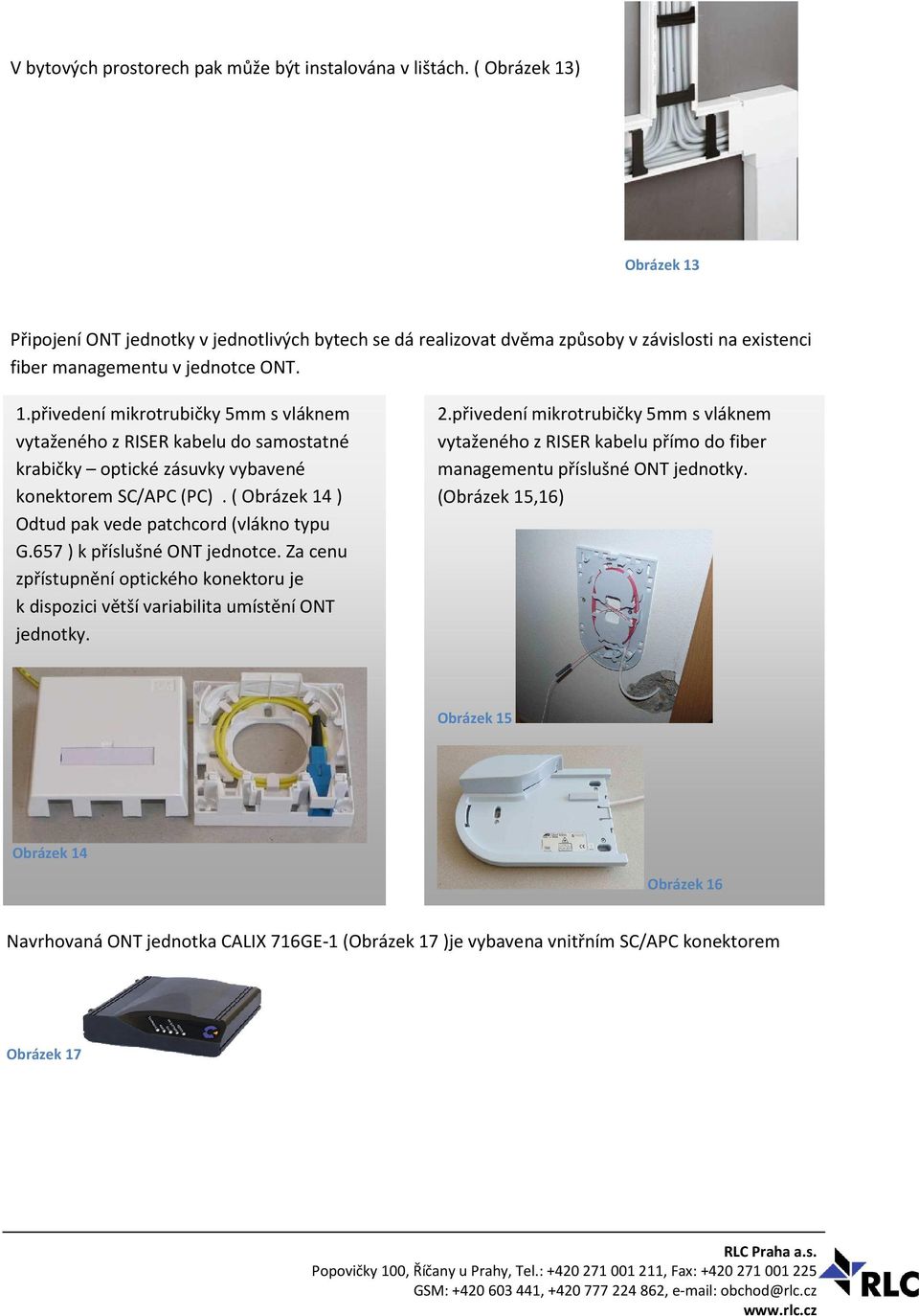

6 V bytových prostorech pak může být instalována v lištách. ( Obrázek 13) Obrázek 13 Připojení ONT jednotky v jednotlivých bytech se dá realizovat dvěma způsoby v závislosti na existenci fiber managementu v jednotce ONT. 1.přivedení mikrotrubičky 5mm s vláknem vytaženého z RISER kabelu do samostatné krabičky optické zásuvky vybavené konektorem SC/APC (PC). ( Obrázek 14 ) Odtud pak vede patchcord (vlákno typu G.657 ) k příslušné ONT jednotce. Za cenu zpřístupnění optického konektoru je k dispozici větší variabilita umístění ONT jednotky. 2.přivedení mikrotrubičky 5mm s vláknem vytaženého z RISER kabelu přímo do fiber managementu příslušné ONT jednotky. (Obrázek 15,16) Obrázek 15 Obrázek 14 Obrázek 16 Navrhovaná ONT jednotka CALIX 716GE-1 (Obrázek 17 )je vybavena vnitřním SC/APC konektorem Obrázek 17
