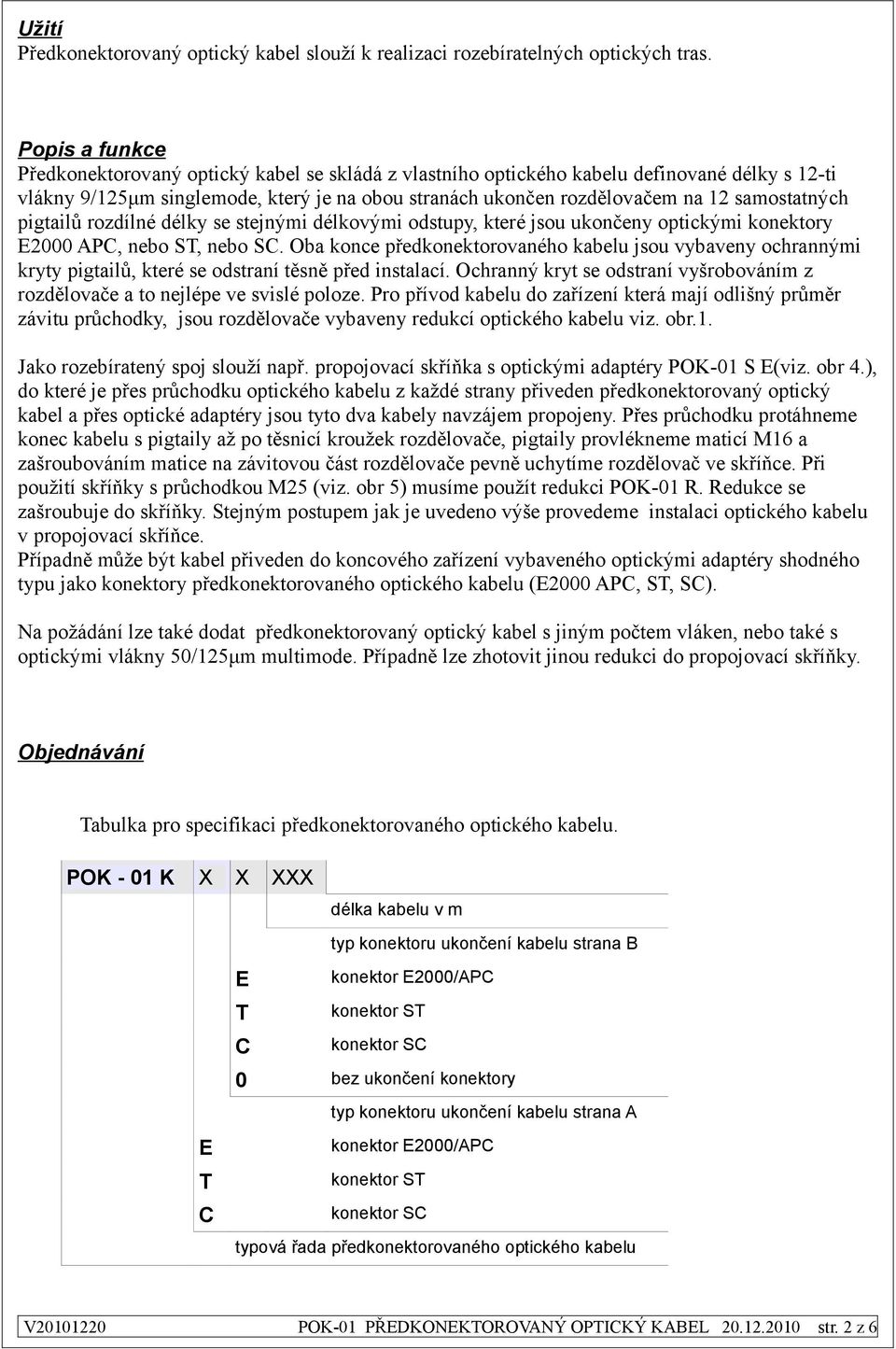

2 Užití Předkonektorovaný optický kabel slouží k realizaci rozebíratelných optických tras. Popis a funkce Předkonektorovaný optický kabel se skládá z vlastního optického kabelu definované délky s 12-ti vlákny 9/125μm singlemode, který je na obou stranách ukončen rozdělovačem na 12 samostatných pigtailů rozdílné délky se stejnými délkovými odstupy, které jsou ukončeny optickými konektory E2000 APC, nebo ST, nebo SC. Oba konce předkonektorovaného kabelu jsou vybaveny ochrannými kryty pigtailů, které se odstraní těsně před instalací. Ochranný kryt se odstraní vyšrobováním z rozdělovače a to nejlépe ve svislé poloze. Pro přívod kabelu do zařízení která mají odlišný průměr závitu průchodky, jsou rozdělovače vybaveny redukcí optického kabelu viz. obr.1. Jako rozebíratený spoj slouží např. propojovací skříňka s optickými adaptéry POK-01 S E(viz. obr 4.), do které je přes průchodku optického kabelu z každé strany přiveden předkonektorovaný optický kabel a přes optické adaptéry jsou tyto dva kabely navzájem propojeny. Přes průchodku protáhneme konec kabelu s pigtaily až po těsnicí kroužek rozdělovače, pigtaily provlékneme maticí M16 a zašroubováním matice na závitovou část rozdělovače pevně uchytíme rozdělovač ve skříňce. Při použití skříňky s průchodkou M25 (viz. obr 5) musíme použít redukci POK-01 R. Redukce se zašroubuje do skříňky. Stejným postupem jak je uvedeno výše provedeme instalaci optického kabelu v propojovací skříňce. Případně může být kabel přiveden do koncového zařízení vybaveného optickými adaptéry shodného typu jako konektory předkonektorovaného optického kabelu (E2000 APC, ST, SC). Na požádání lze také dodat předkonektorovaný optický kabel s jiným počtem vláken, nebo také s optickými vlákny 50/125μm multimode. Případně lze zhotovit jinou redukci do propojovací skříňky. Objednávání Tabulka pro specifikaci předkonektorovaného optického kabelu. POK - 01 K X X XXX délka kabelu v m typ konektoru ukončení kabelu strana B E T C E konektor E2000/APC T konektor ST C konektor SC 0 bez ukončení konektory typ konektoru ukončení kabelu strana A konektor E2000/APC konektor ST konektor SC typová řada předkonektorovaného optického kabelu V POK-01 PŘEDKONEKTOROVANÝ OPTICKÝ KABEL str. 2 z 6

3 Tabulka pro specifikaci propojovací skříňky předkonektorovaného optického kabelu POK - 01 S X E T C typ optického adaptéru propojovací skříňky E2000/APC - E2000/APC ST - ST SC -SC typová řada propojovací sříňky optického kabelu POK-01 R redukce např: 2ks POK-01 K EE250 - předkonektorovaný optický kabel ukončený na obou stranách pigtaily s konektory E2000/APC délky 250m. 1ks POK-01 K TC100 - předkonektorovaný optický kabel ukončený na jedné straně pigtaily s konektory ST a na druhé straně pigtaily s konektory SC délky 100m. Předkonektorovaný optický kabel je dodáván na přepravní cívce(viz obr.2). 1ks POK-01 S E - propojovací skříňka pro optické kabely s konektory E2000/APC 2ks POK-01 R - redukce do skříňky s průchodkou M25 Související normy, předpisy, dokumenty LVD: dle uživatelské příručky systému vybaveného touto komponentou EMC: dle uživatelské příručky systému vybaveného touto komponentou ATEX: dle uživatelské příručky systému vybaveného touto komponentou Technické parametry Typ optického kabelu singlemode 12-12E9/W(ZNG)H-G85 8,5mm 12 vláken SM 9/ dB/km 1310nm Standartní délka kabelu 250m (max. až 4000) Ukončení pigtailů 2.1mm konektor E2000 APC 9/125 High End konektor ST HQ 9/125 konektor SC security 9/125 Nejkratší délka pigtailu 450 mm +/- 50 Nejdelší délka pigtailu 1165 mm +/-50 Uchycení rozdělovače M16 x 1 Instalační délka rozdělovače 48 mm Max. tahová síla na rozdělovač 1000N Propojovací skříňka rozměry 360 x 180 x 96mm Redukce optického kabelu M25 x 1,5 V POK-01 PŘEDKONEKTOROVANÝ OPTICKÝ KABEL str. 3 z 6

4 rozdělovač ze závitem a montážní drážkou šroubovací ochranný kryt pigtailů s upínacím okem těsnící kroužek instalační délka pigtail: nejkratší délka nejdelší délka redukce optického kabelu úchytná matice M16 Obr1: Ukončení předkonektorovaného optického kabelu. Strana A = začátek kabelu(vnější konec) Strana B = konec kabelu(vnitřní konec) Strana A Strana B Obr2: Orientace konců kabelu na přepravní cívce. V POK-01 PŘEDKONEKTOROVANÝ OPTICKÝ KABEL str. 4 z 6

5 Konektor E2000/APC Adaptér E2000/APC Konektor SC Adaptér SC Konektor ST Adaptér ST Obr3: Typy optických konektorů a adaptérů. Obr4: Propojovací skříňka POK-01S E s adaptéry E2000/APC V POK-01 PŘEDKONEKTOROVANÝ OPTICKÝ KABEL str. 5 z 6

6 redukce optického kabelu rozdělovač pigtaily úchytná matice skříňka s couplery Obr5: Příklad instalace předkonektorovaného optického kabelu do skříňky s průchodem M25. Obr6: Vzhled propojovací skříňky POK-01 S. V POK-01 PŘEDKONEKTOROVANÝ OPTICKÝ KABEL str. 6 z 6
