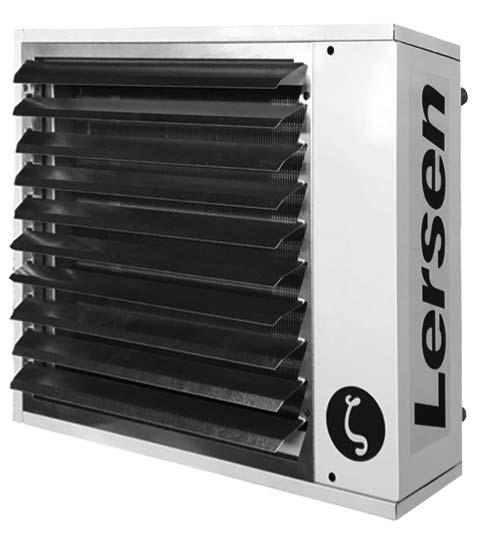

ZETA ECO teplovodní ohřívače vzduchu systémy vytápění Návod k použití

Transkript

1 ZETA ECO systémy vytápění Návod k použití Projekční podklady, pokyny k montáži, provozu a údržbě

2 Obsah Obsah... Úvod... Všeobecná upozornění...3 Všeobecné pokyny použití...3 Instalace všeobecně...4 Podmínky připravenosti pro uvedení do provozu vyhrazeného zařízení Lersen...4 Technické parametry - ZETA -3-4.ECO...5 Technické parametry - ZETA -3-4.ECO - teplotní spád 80/60 C...5 Technické parametry - ZETA -3-4.ECO - teplotní spád 55/40 C...6 Rozměry - ZETA -3-4.ECO...7 ZETA.ECO...7 ZETA 3.ECO...7 ZETA 4.ECO...7 Technické parametry-ventilátory - ZETA ECO...8 Způsob použití...9 Bezpečné vzdálenosti instalace...9 Pevné podpěry...0 Otočné podpěry...0 Závěsný lankový systém... Standardní žaluzie - horizontální instalace, pro instalace do 3m... Standardní žaluzie dvoustranná- horizontální, pro instalace do 3m... Kondenzační vanička...3 Standardní žaluzie jednostranná- horizontální, pro instalace do 3m...3 Sekundární žaluzie - horizontální instalace, pro instalace nad 3m...4 Anemostat V - vertikální instalace, pro instalace do 5m...4 Anemostat S - vertikální instalace, pro instalace od 5m do m...5 Anemostat čtyřstranný - vertikální instalace, pro instalace do 5m...5 Signalizace zanešení filtru...6 Filrační boxy...6 Filtry - GLAZ Z a papírové...7 Filtry - kapsové...7 Připojení na potrubí...8 Připojení na elektro...8 Regulace ZETA - termostat Honeywell...9 Programovatelné termostaty...9 Dálkové ovládání ZETA - s regulací otáček...0 Centrální regulace Easy.Net.Standard... Easy.Net.Standard 0 - F... Centrální regulace Lersen.Net II... Lersen.Net II ovládání ZETA... Uvedení do provozu...3 Obsluha...3 Normy, vyhlášky a protokoly...3 Pravidelná údržba, servis...3 Úvod Ohřívače vzduchu ZETA se svojí variabilitou a množstvím příslušenství lze použít v nejrůznějších prostředích. Od malých dílen až po velké výrobní, skladovací či veřejné prostory. Axiální ventilátor saje vzduch z interiéru (z exteriéru přes větrací směšovací komory) a skrze Al/Cu teplovodní výměník jej vhání do vytápěného prostoru. Teplovzdušná jednotka ZETA odpovídá svou konstrukcí a použitým dílům požadavkům na kvalitní výrobek průmyslového vytápění s dlouhou životností a variabilním příslušenstvím. ZETA ECO Ekonomická řada velmi nízká pořizovací cena Široký sortiment příslušenství Možnost regulace otáček ventilátoru / průtoku vzduchu Jedno, dvou a třířadé výměníky s vysokou účinností Horizontální a vertikální instalace Speciální sekundární žaluzie Windmax Použitelnost až do tlaku 3MPa a teploty až do 30 C Možnost napojení na centrální regulaci Lersen.net II Výkonová řada 8-53 kw Množství vzduchu m3/h Ohřívače vzduchu ZETA ECO mají záruku 4 měsíců při dodržení Všeobecných obchodních a servisních podmínek Lersen Projekční podklady, pokyny k montáži, provozu a údržbě

3 Všeobecná upozornění Všeobecné pokyny použití Tento manuál je součástí výrobku a nemůže být od něj oddělen. Čtěte ho pozorně, protože obsahuje důležité informace o instalaci, použití a údržbě topných agregátů. Uchovejte tento návod pro další konzultace. Pokud by zařízení mělo být prodáno či předáno jinému uživateli, zajistěte, aby návod byl vždy předán se zařízením, aby mohl být použit dalším majitelem. Výrobce nebo dovozce neodpovídá za poškození vzniklá při neodborné instalaci, používání a údržbě, při poškození neautorizovanými osobami. Váš výrobek je v záruce po dobu a podle podmínek uvedených v záručním listě vydaném výrobcem nebo dovozcem. Spuštění agregátu/jednotky může provést pouze autorizovaný servis LERSEN. Instalace musí být provedena podle platných norem a podle instrukcí výrobce obsažených v tomto manuálu, a to pouze kvalifikovanou osobou. Při nesprávné instalaci nebo použití může dojít k hmotným škodám či ke zranění osob. V takovém případě zástupce či výrobce nenese odpovědnost. Toto zařízení musí být použito výhradně pro účel, ke kterému bylo vyrobeno. Každé jiné použití je nebezpečné. Spuštění agregátu včetně změny při užití jiného plynu může provést pouze autorizovaný servis LERSEN. Před instalováním zkontrolujte, zda místní podmínky rozvádění topného média, vlastnosti, tlak a nastavení sestavy jsou kompatibilní. Zařízení nesmí být spouštěno a provozováno v prostoru, kde teplota klesla pod 5 C (je vhodné prostor trvale temperovat). Vzniklá škoda způsobená dopravou se řeší pouze prostřednictvím pojištění přepravní firmy. Tato škoda musí být přepravní firmou potvrzena. Náhradu škod způsobených dopravou lze řešit pouze u přepravní firmy a jen v případě, že je sepsán škodní protokol potvrzený dopravní firmou. BALENÍ, DOPRAVA, PŘEJÍMKA, SKLADOVÁNÍ, ZÁRUKA Jednotky a příslušenství jsou opatřeny balící folií a zabaleny v kartónových krabicích. Přepravují se krytými dopravními prostředky bez přímého vlivu povětrnosti. Nesmí docházet k hrubým otřesům a teplota okolí nesmí přesáhnout +50 C. Při manipulaci po dobu dopravy a skladování musí být jednotky a příslušenství chráněny proti mechanickému poškození. Nebude-li v objednávce určen způsob přejímky, bude za přejímku považováno předání jednotky spolu s příslušenstvím dopravci. Jednotky a příslušenství musí být skladovány v krytých objektech, v prostředí bez agresivních par, plynů a prachu. Výrobce poskytuje na jednotky záruku 4 měsíců od data expedice. V případě uzavření servisní smlouvy se společností LERSEN je záruční doba 60 měsíců. V rozsahu dodávky je sestava jednotky ZETA, přiložené osvědčení o jakosti a kompletnosti s razítkem kontroly a návod pro instalaci, obsluhu a údržbu. Sejměte obalový materiál a ujistěte se, že obsah neutrpěl žádné poškození. Zkontrolujte dle dodacího listu kompletnost dodávky. V případě pochyb jednotku nepoužívejte a kontaktujte dodavatele. Obalový materiál (dřevěnou nebo papírovou bednu, hřebíky, úchytky, plastové pytle, pěnový polystyren atd.) nesmí být ponechány v dosahu dětí, aby se nestaly zdrojem nebezpečí. Pro případnou opětovnou dopravu nebo skladování používejte originální obal. Jednotky ZETA se musí použít v aplikacích, pro které jsou výslovně určeny. Jakékoli jiné použití se považuje za nesprávné a proto za možný zdroj nebezpečí. Za škody způsobené nesprávným použitím neručí výrobce ani dodavatel. Riziko nese sám uživatel. Pro všechny jednotky ZETA smí být použito jen originální vybavení dodávané výrobcem. Náhradní díly mohou být použity pouze originální a jen dodávané výrobcem. V případě použití neoriginálních dílů nenese výrobce žádnou odpovědnost za škody či případné zranení. Vylučte kontakt s horkými povrchy ohřívače. Tyto povrchy, se během provozu ohřejí a zůstanou po nějakou dobu horké i po vypnutí jednotky. Nepřibližujte se k ventilátoru s volným oděvem mohl by být vsán. Při ukončení provozu jednotky ZETA se musí veškeré možné zdroje nebezpečí odstranit. Pokud se jednotka ZETA definitivně vyřazuje z provozu, zajistěte si autorizovaný servis LERSEN. Odpojení jednotky od hlavního vedení elektrického napětí odpojením přívodního kabelu a vypnutím hlavního vypínače. Přerušení dodávky topného média uzavřením ručního ventilu - kulového ventilu na uzavírací armatuře. Nedodržením základních zásad může být důsledkem těžké poranění nebo smrt. 3 Projekční podklady, pokyny k montáži, provozu a údržbě

4 Instalace všeobecně Teplovzdušné teplovodní jednotky ZETA se instalují na standardní, prodloužené (při použití SK) nebo otočné konzole. Použití určitého druhu konzolí vždy závisí na velikosti jednotky, místě instalace a eventuálním propojením se směšovací komorou s použitím tlumicí vložky nebo bez ní. Jednotku ZETA lze provozovat jak horizontálně tak vertikálně s výstupem ohřátého vzduchu od stropu do pracovní oblasti. Při této instalaci doporučujeme použít žaluzie WINDMAX. K jednotkám lze připojit jednoduchý termostat, který vypíná ventilátor po dotopení prostoru na požadovanou teplotu. Takto sníženou tepelnou výměnou se sníží spotřeba tepla a příkon kotle. Další možností je doplnění o regulační hlavice na přívodech topného média a další Před instalováním zkontrolujte, zda místní podmínky rozvádění topného média, vlastnosti, tlak a nastavení sestavy jsou kompatibilní. Zařízení nesmí být spouštěno a provozováno v prostoru, kde teplota klesla pod 5 C (je vhodné prostor trvale temperovat). Při provozu nepřekročte maximální provozní tlak a teplotu topného média! V případě, že jsou agregáty umístěny v hale s výškou vyšší než 7 m průměrně nebo špatně izolované doporučujeme použití destratifikátorů KING, které jsou v nabídce společnosti Lersen. Instalaci jednotky, zapojení elektrické instalace, připojení na topné médium a uvedení jednotky do provozu smějí provádět pouze osoby kvalifikované a je nutno dodržet platné bezpečnostní předpisy a normy. Za správné umístění, bezpečnou montáž a bezpečný provoz jednotky zodpovídá odborná projekční nebo montážní firma a provozovatel zařízení. Jednotka musí být umístěna v bezpečné vzdálenosti od hořlavých hmot. Dbejte, aby proudění teplého vzduchu nestála v cestě překážka např. skladový materiál. Zabraňte zúžení otvoru sání nebo výfuku vzduchu projekčně neschválenými nebo neoriginálními díly. Nepřibližujte se k ventilátoru s volným oděvem mohl by být vsán. Na místech, kde by mohlo dojít k poškození ohřívače pohybem jakýchkoli zařízení, musí být topidlo chráněno (např. bezpečnostní sítí). Jakékoli servisní nebo údržbové práce musí být prováděny pouze při odpojené jednotce od elektrické sítě. Záruční opravy vždy konzultujte s výrobcem nebo jeho obchodním zástupcem. Při údržbě nebo opravě musí být jednotka vypnuta a zabezpečena proti nežádoucímu zapnutí, nebo odpojena od napětí. Po vypnutí je třeba vyčkat vychladnutí výměníku, zastavení ventilátoru a uzavřít ventily přívodu topného nebo chladícího média. Po opravách nebo údržbě znovu pečlivě připevněte plechové kryty pokud byly odstraněny. Podmínky připravenosti pro uvedení do provozu vyhrazeného zařízení Lersen Montážní firma použije pouze v pořádku dodané zařízení, zboží, bez známek viditelného poškození, a to včetně dokladů ke zboží. Montážní firma nese odpovědnost za řádnou instalaci zařízení a přípojek podle pokynů výrobce a podle projektové dokumentace v následujících bodech: Namontování nosné konstrukce. Osazení sání a odkouření. Přívod elektického napětí. Montáž ovládacího termostatu nebo centrální regulace Lersen-net II. Zapojení kabelů regulace. Zapojení ostatní elektrické kabeláže do jednotky. Plynová přípojka s řádným tlakem a množstvím plynu pro správný chod zařízení. Montážní firma je rovněž povinna prověřit a doložit: Správnost umístění a sestavení výrobku podle manuálu a v případě nejasností kontaktovat Lersen. Platnou revizi elektro Pro uvedení do provozu je nadále nutné: Řádná písemná objednávka servisu. Potvrzené potvrzení přijaté objednávky servisu. Zabezpečit řádný přístup bezprostředně k zařízení. Poskytnout pracovníka/ky, které by servisní technik zaškolil jako obsluhu. Potvrdit veškerou dokumentaci předloženou servisním technikem. (Vyplněný servisní list, objednávku víceprací atd.) Podmínkou pro jakékoliv servisní práce a dodávku zboží (například: uvedení do provozu, roční prohlídky, pozáruční servis atd.) je úhrada všech závazků objednatele vůči Lersen CZ, s.r.o. V případě, že nebudou uhrazeny tyto závazky nebude docházet k plnění objednávek společností Lersen CZ,s.r.o. a to do doby vyrovnání všech závazků objednatele. V případě, že servisní technik na místě servisního zásahu sezná, že nejsou splněny podmínky pro servisní zásah, nepřipravenost zařízení, stavby nebo přístupu k zařízení pro servisní zásah, bude objednateli servisního zásahu fakturován planý výjezd. Jeho cena se sestává z fixní platby, cestovného u vzdáleností nad 00 km a sazby za každou započatou hodinu práce servisního technika Projekční podklady, pokyny k montáži, provozu a údržbě 4

5 Technické parametry - ZETA -3-4.ECO ZETA ECO Výkon při 5 C na vstupu kw Výkon při 5 C na vstupu kw Průtok vzduchu m 3 /h Δt vzduchu (výstup-vstup) při ohřevu C Průměr ventilátoru mm Elektrický příkon (30V) W Proud motoru start (30V) A 0,3 0,58 0,73,0 0,73,0,0,3,0,3 Napájecí napětí V/Hz 30/50 El. krytí jednotky/motoru IP 0/54 Dosah proudu vzduchu m Počet řad výměníku ks Průměr připojení 3/4 M /4M Max. teplota/tlak vody C/MPa 30/ Průtok vody m 3 /h 0,45 0,64 0,99,,35,47,4,7,9,3 Hmotnost kg Topný výkon - teplotní spád vody 80/60 C, teplota vstupního vzduchu 5/5 C Dosah proudení vzduchu (prutok) ve volném prostoru, zbytková rychlost 0,5 m.s- [m] ( C, 60% r.v) Technické parametry - ZETA -3-4.ECO - teplotní spád 80/60 C Model Velikost Výměník Ventilátor Průtok VSTUP VÝSTUP Teplotní Průtok vody Výkon Tlak. ztráta Tlak. ztráta Rychlost BAT CODE ECO řady (Ø mm) m 3 /h ( C) ( C) spád ( C) (m 3 /h) (kw) vzduch (Pa) voda (kpa) vzduch (m/s) ZEE , ,45 0, 30 3,4 BP03U78 ZEE , ,37 8,4 9 9,4 BP03U78 ZEE , ,64 4, ,0 BP03U78 ZEE , ,53, 8 5,0 BP03U78 ZEE , ,99, ,7 BP03X0 ZEE , ,8 8, ,7 BP03X0 ZEE , , 5, ,8 BP03X0 ZEE , ,9 0, ,8 BP03X0 ZEE , ,35 30, ,5 BP03X ZEE , , 4, ,5 BP03X ZEE , ,47 3,8 6 4,0 BP03X ZEE , , 6, ,0 BP03X ZEE , ,4 3, 36 8,6 BP03X ZEE , ,6 6,4 35 5,6 BP03X ZEE , ,7 38,9 7 3,9 BP03X ZEE , ,40 3, ,9 BP03X ZEE , 80 60,9 43,4 5 0,6 BP03X3 ZEE , 80 60,57 35,7 50 7,6 BP03X3 ZEE , ,3 5, ,6 BP03X3 ZEE , ,90 43, ,6 BP03X3 5 Projekční podklady, pokyny k montáži, provozu a údržbě

6 Technické parametry - ZETA -3-4.ECO - teplotní spád 55/40 C Model Velikost Výměník Ventilátor Průtok VSTUP VÝSTUP Teplotní Průtok vody Výkon Tlak. ztráta Tlak. ztráta Rychlost BAT CODE ECO řady (Ø mm) m 3 /h ( C) ( C) spád ( C) (m 3 /h) (kw) vzduch (Pa) voda (kpa) vzduch (m/s) ZEE , ,38 6,5 30,4 BP03U78 ZEE , ,8 4,8 9 6,4 BP03U78 ZEE , ,54 9, ,0 BP03U78 ZEE , ,40 6,9 5,0 BP03U78 ZEE , ,8 4, ,7 BP03X0 ZEE , ,59 0, ,7 BP03X0 ZEE , ,9 5, ,8 BP03X0 ZEE , ,66, ,8 BP03X0 ZEE , ,0 9, ,5 BP03X ZEE , ,80 3, ,5 BP03X ZEE , 55 40,0 0, ,0 BP03X ZEE , ,87 5, ,0 BP03X ZEE , ,8 0,4 36 6,6 BP03X ZEE , ,86 4,8 35 3,6 BP03X ZEE , ,43 4, ,9 BP03X ZEE , ,04 7, ,9 BP03X ZEE , ,6 7,7 5 8,6 BP03X3 ZEE , ,8 0,3 50 5,6 BP03X3 ZEE , ,95 33,6 96 3,6 BP03X3 ZEE , 55 40,4 4, ,6 BP03X3 Na objednávku lze specifikovat technické parametry i pro jinné teplotní spády Projekční podklady, pokyny k montáži, provozu a údržbě 6

7 Rozměry - ZETA -3-4.ECO ZETA.ECO ZETA 3.ECO ZETA 4.ECO 7 Projekční podklady, pokyny k montáži, provozu a údržbě

8 Technické parametry-ventilátory - ZETA ECO [Pa] , 0, 0,3 0,4 [in H O] n [min - ] P [W] [CFM] [m 3 /h] [Pa] , 0, 0,3 0,4 [in H O] n [min - ] P [W] [CFM] [m 3 /h] [Pa] , 0,4 0,6 [in H O] n [min - ] P [W] [CFM] [m 3 /h] [Pa] , 0, 0,3 0,4 [in H O] n [min - ] P [W] [CFM] [m /h] [Pa] 0, 0,4 0,6 [in H O] n [min - ] P [W] [CFM] [m 3 /h] Projekční podklady, pokyny k montáži, provozu a údržbě 8

9 Způsob použití Montáž obecně Jednotka musí být namontována odborným personálem v souladu s platnými předpisy a nařízeními, chybná montáž může způsobit zranění osob a zvířat nebo poškození majetku, za které nemůže být výrobce odpovědný. Viz. kapitola - Připojení elektro str Před připojením teplovzdušné jednotky se doporučuje pečlivě vyčistit potrubní systém přívodu topného média a odstranit případné cizí materiály, které mohou poškodit jednotku. V případě nedodržení nenese výrobce zodpovednost za případné škody nebo zranění, a nelze uplatnit záruky. Pečlivě zvažte rozmístění a výkon teplovzdušných jednotek vzhledem k velikosti prostoru který plánujete vyhřívat či větrat. Příklad umístění jednotek viz. obr. Dále je nutné dodržet minimální instalační parametry viz obr.. z bočních stran musí být zachován volný prostor pro přístup výměníku. Bezpečné vzdálenosti instalace Informace o stupni hořlavosti/třídy reakce na oheň u některých hmot: A nehořlavé žula, pískovec, betony těžké porovité, cihly, kera mické obkladačky, speciální omítkoviny, B nesnadno hořlavé heraklit, itaver, C těžce hořlavé dřevo listnaté, překližka, tvrzený papír, umakart, C středně hořlavé dřevotřískové desky, korkové desky, pryž C3 lehce hořlavé dřevovláknité desky, polystyren, polyuretan, PVC lehčený Při paletovém skladování je nutno dbát na dodržování bezpečné vzdálenosti od hořlavých předmětů. Viz. ČSN a ČSN EN Bezpečné vzdálenosti jednotek a spalinovodů určuje norma ČSN Bezpečná vzdálenost ve směru tepelného sálání pro zařizovací předměty ze dřeva (třídy Ds,d0) je min. 500 mm. V případě, že instalační výška ohřívače vzduchu je vyšší než 3m, doporučujeme použít sekundární žaluzie WINDMAX pro prodloužení dosahu proudu vzduchu. obr. Příklad umístění jednotek v prostoru 9 Projekční podklady, pokyny k montáži, provozu a údržbě

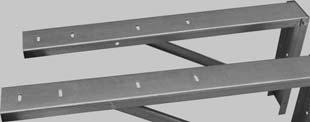

10 Pevné podpěry Použití X - délka (mm) Y (mm) K (mm) PP PP ZETA 3-4 PP PP PPZEA000 ZETA PPZEB000 ZETA PPZEA/PPZEB Slouží jako nosník teplovzdušných jednotek. Délky jednotlivých typů umožňují variabilní použití jednotlivých typů teplovzdušných jednotek. A Y Y 430 min. 000 X K min. 000 PPZEA/PPZEB X 5 K 50 Otočné podpěry Použití pro X - délka (mm) Y (mm) OPZEAS00 ZETA OPZEBS00 ZETA Slouží jako nosník teplovzdušných jednotek. Délky jednotlivých typů umožňují variabilní použití jednotlivých typů teplovzdušných jednotek. Po upevnění na zdi umožňuje deska podpěry natáčení jednotky a tím umožňuje nasměrování toku vzduchu z teplovzdušných jednotek. A Y min. 000 X OTOČNÁ DESKA Projekční podklady, pokyny k montáži, provozu a údržbě 0

11 Závěsný lankový systém HF34EC HF3EC Popis Závěs jednokarabina, vel.3 s pojistkou, 90kg (*tab.), 4m Závěs jednokarabina, vel.3 s pojistkou, 90kg(*tab.), m VÝHODY ZÁVĚSNÉHO LANKOVÉHO SYSTÉMU Velká nosnost - 5: poměr zátěže systému Nahrazuje závitové tyče - už žádné řezání, pilování a upevňovací matice Rychlost - zkrácení doby instalace o 80% Bezpečný - lehké, instalace a úpravy na místě Šetří čas a peníze - není potřeba použít pomocné konzole Zp sob zav Úhel zavěšení Typ závěsu - HF Maximální nosnost při úhlu od svislé osy (v kg) HF3EC/ HF34EC Pracovní zatížení % sn lankov tab. Zp sob zav ZETA. V prostorech instalace s vysokou vlhkostí, nebo kyselostí je třeba brát v úvahu použití při výběru materiálů závěsného systému. Je třeba konzultovat místní podmínky před výběrem závěsu a instalace.. Po dokončení instalace je třeba závěs kontrolovat a to nejméně jednou ročně. sn lankov Závěsná konzole Typ závěsu HF3EC/HF34EC sn e ZETA Zvětšení nebo zmenšení oka pro konzoli (pomocí přilozeného nástroje zatlačením na pojistku v samosvorné sponě máte možnost volně pohybovat lankem ve sponě a tím regulovat velikost oka **) ZÁVITY SLOUŽÍCÍ PRO INSTALACI TLUMÍCÍ VLOŽKY A DALŠÍ VZT ZÁVITY SLOUŽÍCÍ PRO VERTIKÁLNÍ ZAVĚŠENÍ ZÁVITY SLOUŽÍCÍ PRO VERTIKÁLNÍ ZAVĚŠENÍ ZÁVITY SLOUŽÍCÍ PRO INSTALACI TLUMÍCÍ VLOŽKY A DALŠÍ VZT 4 3 Samosvorná spona závěsu (pomocí přilozeného nástroje zatlačením na pojistku v samosvorné sponě máte možnost volně pohybovat sponou a nastavovat tak délku závěsu **) 3 Délka závěsu (základní délka je nebo 4m, měřeno od konce lanka po oko karabiny) 4 Karabina s drátěnou pojiskou (průchozí průměr mm). Karabina se zacvakne do závěsného oka zavěšovaného zařízení (drátěná pojistka zabraňuje samovolné vycvaknutí při přídaných vibracích) **) - provádějte pokud jsou minimálně tři závěsy, v opačném případě hrozí pád zavěšovaného předmětu a může dojít ke zranění nebo smrti. Při nedodržení této podmínky nenese výrobce žádnou odpovědnost Projekční podklady, pokyny k montáži, provozu a údržbě

12 Standardní žaluzie - horizontální instalace, pro instalace do 3m Standardní žaluzie pro jednotku ZSZANH000 ZETA ZSZAPH000 ZETA ZSZBNH000 ZETA 3 ZSZBPH000 ZETA 3 ZSZCNH000 ZETA 3 ZSZCPH000 ZETA 3 Rozlišení materiálu žaluzie v objednacím čísle: ZSZAPH000 - P = pozink ZSZANH000 - N = nerez Standardní žaluzie pro všechny typy jednotek ZETA Provedení pozink nebo nerez. Na objednávku AL5-40 AL45-49 Standardní žaluzie dvoustranná- horizontální, pro instalace do 3m Standardní žaluzie dvoustranná - horizontální pro jednotku ZDZAN0000 ZETA 3 ZDZAP0000 ZETA 3 ZDZBN0000 ZETA 4 ZDZBP0000 ZETA 4 Rozlišení materiálu žaluzie v objednacím čísle: ZSZAPH000 - P = pozinkzszanh000 - N = nerez Dvoustranná žaluzie pro všechny typy jednotek Zeta Provedení pozink nebo nerez. Na objednávku. 50 V případě objednávky žaluzie dvoustranné je potřeba objednat i žaluzii standardní. Montáž žaluzie se provádí na žaluzii standardní Projekční podklady, pokyny k montáži, provozu a údržbě

13 Standardní žaluzie jednostranná- horizontální, pro instalace do 3m Standardní žaluzie jednostranná - horizontální pro jednotku ZJZAN0000 ZETA 3 ZJZAP0000 ZETA 3 ZJZBN0000 ZETA 4 ZJZBP0000 ZETA 4 Rozlišení materiálu žaluzie v objednacím čísle: ZSZAPH000 - P = pozinkzszanh000 - N = nerez Jednostranná žaluzie pro všechny typy jednotek Zeta Provedení pozink nebo nerez. Na objednávku. 50 V případě objednávky žaluzie jednostranné je potřeba objednat i žaluzii standardní. Montáž žaluzie se provádí na žaluzii standardní. Kondenzační vanička Kondenzační vanička pro jednotku ZEKV30000 ZETA 3 ZEKV40000 ZETA 4 Kondenzační vanička Provedení pozink nebo nerez. Na objednávku. 3 Projekční podklady, pokyny k montáži, provozu a údržbě

14 Sekundární žaluzie - horizontální instalace, pro instalace nad 3m Sekundární žaluzie Windmax pro jednotku ZWZAPH00 ZETA 3 ZWZBPH00 ZETA 4 Sekundární žaluzie WINDMAX určená pro horizontální instalaci. Sekundární žaluzie snižuje teplotní gradient proudu vzduchu a zvyšuje dosah proudu vzduchu. Žaluzie je spojena táhlem pro snadné nastavení lamel. nastavení sklonu lamel pro horizontální instalace zvyšuje dosah proudu vzduchu 30 Anemostat V - vertikální instalace, pro instalace do 5m Anemostat dvoustranný se sekundární žaluzií Windmax PV pro jednotku AVZAPV000 ZETA 3 AVZBPV000 ZETA 4 Dvoustranný anemostat se sekundární žaluzií WINDMAX PV. Sekundární žaluzie snižuje teplotní gradient proudu vzduchu. Dělí proud vzduchu do dvou směrů. Žaluzie je rozdělena do dvou sekcí. Každá sekce je spojena táhly. 300 nastavení sklonu lamel Projekční podklady, pokyny k montáži, provozu a údržbě 4 nastavení sklonu lamel

15 Anemostat S - vertikální instalace, pro instalace od 5m do m Anemostat dvoustranný se sekundární žaluzií Windmax pro jednotku ASZAPV00 ZETA 3 ASZBPV00 ZETA 4 Dvoustranný anemostat WINDMAX se sekundární žaluzí Sekundární žaluzie snižuje teplotní gradient proudu vzduchu a zvyšuje dosah proudu vzduchu. Žaluzie je rozdělena do dvou sekcí. Každá sekce je spojena táhly pro možnost odlišnéo směrování vzduchu. 90 nastavení sklonu lamel pro vysoké vertikální instalace zvyšuje dosah proudu vzduchu 30 nastavení sklonu lamel Anemostat čtyřstranný - vertikální instalace, pro instalace do 5m Anemostat čtyřstranný pro jednotku ACZAPV00 ZETA 3 ACZBPV00 ZETA 4 Čtyřstrannný anemostat má žaluzie je rozděleny do čtyř sekcí. Žaluzie jsou ručně stavitelné. 5 5 Projekční podklady, pokyny k montáži, provozu a údržbě

16 Signalizace zanešení filtru SZFSK0000 Pro typ jednotky Signalizace zanešení filtru Při poklesu průtoku vzduchu vlivem zanešení filtru, sepne manostat a rozsvítí se červená kontrolka. Nemanipulujte s nastavením manostatu. V případě signalizace zanešení, ihned filtr vyměňte. R G C KONTROLKA MANOSTAT SW FUS 30V/,6A Filrační boxy Rozměry (mm) Pro jednotku A B C D E F FBDAU0000 ZETA FBDBU0000 ZETA Filtrační boxy. Vyměnitelný filtr je součástí filtračního boxu. Stupeň filtrace: G4 pro radiální ventilátory / G3 pro axiální ventilátory. Technické parametry filtrů viz. strana D E F D F A B C Projekční podklady, pokyny k montáži, provozu a údržbě 6

17 Filtry - GLAZ Z a papírové ZB ZB ZB GBG4060 ZB50006 GBG40630 Typ filtru /pro směšovací komoru/ Filtr KS GLAZ Z G3 490x490x48/SKAU00000/ Filtr KS GLAZ Z G3 550x550x48/SKBU00000/ Filtr KS GLAZ Z G3 550x000x48/SKCU00000/ Filtr G4 KS-W/48 490x490x48mm/SKAU00000/ Filtr G4 KS-W/48 550x550x48mm/SKBU00000/ Filtr G4 KS-W/48 550x960x48mm/SKCU00000/ Filtr KS GLAZ Z stupeň filtrace G3 Filtr papírový KS-W/48 stupeň filtrace G4 Filtry jsou určeny pouze pro použití v horizontálních instalacích. Použití filtrů: GLAZ Z - pro axiální a radiální ventilátory PAPÍR KS-W/48 - pouze radiální ventilátory Při použití filtru dojde k poklesu průtoku vzduchu o cca 35% z uváděných hodnot. U zaneseného filtru může být pokles mnohem vyšší. Technická data dle EN Třída filtrace Z - G3 Materiál skelné vlákno Možnost regenerace ne Odlučivost Am (%) Jmenovitý průtok vzduchu (m3/h) 340 Počáteční tlaková ztráta (Pa) 57 Doporučená koncová tlaková ztráta (Pa) 80 Maximální teplotní odolnost ( C) 80 Tlak ztráta [Pa] Glas Glas Technická data dle EN Třída filtrace W 48/4 - G4 Materiál syntetické vlákno Možnost regenerace ne Odlučivost Am (%) >90 Jmenovitý průtok vzduchu (m3/h) 380 Počáteční tlaková ztráta (Pa) 60 Doporučená koncová tlaková ztráta (Pa) 300 Maximální teplotní odolnost ( C) 70 Tlak ztráta [Pa] W 48/ Objemový průtok [m 3 /h/m ] Objemový průtok [m 3 /h/m ] Filtry - kapsové ZB ZB Typ filtru /pro směšovací komoru/ Filtr kapsový G3 490x490x300/SK500/ Filtr kapsový G3 550x550x300/SK600/ Kapsové filtry jsou určeny pouze pro použití v podstropních instalacích. Kapsový filtr Při použití radiálních ventilátorů je možné objednat vyšší třídu filtrace G4 při použití axiálních ventilátorů NELZE použít filtr s vyšší třídou filtrace než G3 Při použití filtru dojde k poklesu průtoku vzduchu o cca 30% z uváděných hodnot. U zaneseného filtru může být pokles mnohem vyšší. Technická data dle EN Třída filtrace KS PAK 5 - G3 PAK 35 - G4 Materiál syntetické vlákno Možnost regenerace ne Odlučivost Am (%) >90 Jmenovitý průtok vzduchu (m3/h) Počáteční tlaková ztráta (Pa) 6 33 Doporučená koncová tlaková ztráta (Pa) Maximální teplotní odolnost ( C) Tlak ztráta [Pa] KS PAK 35 KS PAK Objemový průtok [m 3 /h/m ] 7 Projekční podklady, pokyny k montáži, provozu a údržbě

18 Připojení na potrubí Potrubí pro vedení topného nebo chladícího média musí být k teplovzdušnému ohřívači přivedeno tak, aby bylo vyloučeno jakékoli mechanické pnutí, které by mohlo vézt k poškození výměníku. Přívodní potrubí musí být dostatečně konstrukčně zajištěno, včetně jeho odvzdušnění. Před připojením je třeba zkontrolovat tvrdost otopné vody a v případě nutnosti instalovat zařízení na její změkčení. Při připojování potrubí na výměník jednotky použijte bezpodmínečně dvojici klíčů odpovídající velikosti pro šroubení danného agregátu pro zamezení zkrutu potrubí výměníku a tím poškození výměníku (obr. ). Na poškození výměníku v důsledku nedodržení pokynů v tomto bodu se záruka nevztahuje! Není-li v technické zprávě uvedeno jinak, připojte teplou vodu (vstupní) k potrubí ve spodní části agregátu a vratnou k hornímu potrubí. Snížíte tak následnou stratifikaci (vrstvení vzduchu). obr. Připojení na elektro Elektrickou instalaci mohou provádět pouze osoby s kvalifikací vyhlášky ČÚBP a ČBÚ č 50/78 Sb. 6. Veškerá bezpečnostní opatření musí být zajištěna při montáži zařízení. Při uvedení jednotky do provozu je nutno zajistit revizi elektrického zařízení. Zapojení jednotek ZETA dle platných norem, je nutno provést dle platných schemat jež jsou uvedena na str U silového přívodu musí být zařazen odstavný vypínač. Silový přívod musí mít předepsané jištění.elektrické vodiče se přípojí přímo na pětikolíkovou vidlici, která je součástí dodávky. Na připojení použijte třížilový kabel průřezu min. 3x,5 mm. Příkon každého modelu je specifikován na výrobním štítku. Nepoužívejte tvrdé měděné vodiče, které by mohly svorky poškodit. Elektrická bezpečnost jednotky se dosáhne jen správným připojením k bezpečnému systému uzemnění, instalovanému podle platných bezpečnostních předpisů. Tento důležitý požadavek bezpečnosti musí být pečlivě ověřen. Výrobce neručí za škody, způsobené vadným uzemněním jednotky. K připojení jednotky k hlavnímu vedení nesmí být použity žádné adaptéry s několikanásobnými zásuvkami nebo prodlužovací kabely. Přívodní kabel jednotky nesmí být vyměňován uživatelem. V případě poškození kabelu jednotku vypněte a svěřte výměnu jen kvalifikovanému personálu. Bude-li jednotka delší dobu v nečinnosti, vypněte elektrický spínač, který napájí všechny komponenty systému, ovládané elektrickým proudem (ventilátor). T T N L L L N L3 L L L N AF 30V N L3 Každý ventilátor (motor-jednotka Zeta) musí chráněn motorovým spouštěčem a samostatně jištěn s ohledem na skutečný příkon. L L N L3 U W V U W V AF 400V LEGENDA: U - W - V U W - hn V 30V / 50 Hz 400V / 50 Hz T T N L L L N L Použití termostatů Honeywell (CM507/CM907) pro regulaci teplovzdušných jednotek ZETA - Pro ostatní jednotky je potřeba použití pomocného spínacího relé např. (stykač RSI - 0--A30) Projekční podklady, pokyny k montáži, provozu a údržbě 8

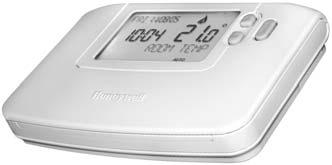

19 Regulace ZETA - termostat Honeywell základní schema zapojení ZETA jednofázové ventilátory základní schema zapojení ZETA třífázové ventilátory Ventilátor 30V/50Hz Ventilátor 3F Δ 3~400V/50Hz, 3F Δ svorkovnice ventilátor Připojovací konektor L N L L N L3 L L N L před připojením termostatu odstraňte propojku TERMOSTAT A R A W TERMOSTAT A N L L L3 PE R A W A STY A U V N W L L N L3 L L N L3 L Y3 Y Y L L3 Připojovací konektor L N 30V/50Hz Stykač ovládání motoru ventilátoru, nebo motorový spouštěč není součástí dodávky. Programovatelné termostaty Honeywell CMT507A007 CMT907A074 F40097_00 CI F400977_00 F40097_00 Typ termostatu Týdenní programovatelný termostat Honeywell CM507 Týdenní programovatelný termostat Honeywell CM907 (pro oddělené čidlo) Oddělené prostorové teplotní čidlo pro CM907 ) (interiér) Oddělené prostorové teplotní čidlo pro CMT907 ) (interiér) pro infra černé Svorkovnice pro oddělené čidlo pro CM907 Oddělené čidlo venkovní teploty pro CM907 3) (nemá vliv na regulaci) Čidlo pro CM907 3) exterier Čidlo pro CM907 ) interier i Inteligentní termostaty pro regulaci jednotlivých topidel. Snadná obsluha a vysoká kvalita Honeywell. Verze s vestavěným nebo externím čidlem. Týdenní program, manuální nastavení okamžité změny. Možnost připojení externího čidla (model 907) 9 Projekční podklady, pokyny k montáži, provozu a údržbě

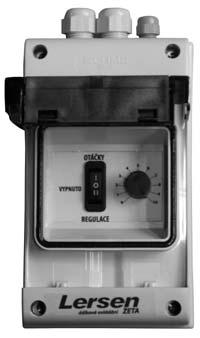

20 Dálkové ovládání ZETA - s regulací otáček DOZE0000 Pro typ jednotky Dálkové ovládání ZETA regulací otáček ventilátoru s kabelem 3m (30V/50Hz) Dálkové ovládání s regulací otáček ventilátoru, slouží k ovládání teplovzdušné jednotky ZETA z obslužné výšky a umožňuje regulaci otáček ventilátoru. Tímto lze regulovat výkon a optimalizovat lokálně tepelnou pohodu. Zařazením programovatelného termostatu se účinnek regulace zpřesní a zjednoduší na obsluhu. Napájecí napětí (30V/50Hz) zapojíte do dálkového ovládání, konektor ovládání zapojte do jednotky (v případě potřeby připojte programovatelný termostat na tomu určené svorky v dálkovém ovládání. Pomocí tohoto dálkového ovládání lze ovládat POUZE samostatnou jednotku ZETA. Ventilátor 30V/50Hz L N L L N L3 Připojovací konektor L L N L V/50Hz PE N L L N PE svorky připojení externího termostatu před připojením odstraňte propojku 8 9 pojistkové pouzdro VYPNUTO OTÁČKY O I II 3 L-IN L- OUT N N regulace MIN černý modrý Regulace REGULÁTOR OTÁČEK hnědý - + Funkce dálkového ovládání - ZETA přepínač I-0-II, poloha I - OTÁČKY - ventilátoru 00% poloha 0 - vypnutí a zapnutí jednotky poloha II - otáčky ventilátoru - REGULACE otáčky ventilátoru lze regulovat dle potřeby REGULACE Projekční podklady, pokyny k montáži, provozu a údržbě 0

21 Centrální regulace Easy.Net.Standard Regulace Easy.Net.Standard je velmi levná a jednoduše použitelná regulace. Předností je jednoduchá montáž a intuitivní ovládání. Regulace Easy.Net.Standard je připravena pro zóny, 4 nebo 6 topidel. Topné jednotky lze ovládat v manuálním nebo automatickém režimu podle termostatu s týdenním topným programem. Ovládání jednotek je žilovým kabelem na příslušné svorkovnici do konektoru ovládání na jednotce. TYP REGULACE Easy.Net. Standard 0 Easy.Net. Standard 04 Easy.Net. Standard 06 Počet regulovaných okruhů ks 4 4 Počet reset okruhů ks 4 4 Termostat typ společný Honeywell CM507 *) Spínaný proud A Elektrické krytí IP 0 Napájecí napětí V 30V / 50Hz Hmotnost g 500 Rozměry - šířka/výška/hloubka mm 95/45/8 ENS00000 ENS ENS Easy.Net.Standard 0 - F základní schema zapojení ZETA jednofázové ventilátory Ventilátor 30V/50Hz Ventilátor 30V/50Hz TERMOSTAT A reset 3A A AUTO OFF reset 3A A AUTO OFF L N L N A MANUAL MANUAL L N 30V~ 50Hz 3 4 RELE R W 3A A A 9 5 3A A A 8 Připojovací konektor L L N L3 L L N L3 svorky připojení externího termostatu před připojením odstraňte propojku Připojovací konektor L L N L3 L L N L svorky připojení externího termostatu před připojením odstraňte propojku R R T T S R R T T S L N 30V/50Hz L N 30V/50Hz Propojení jednotlivých regulovaných okruhů se provede kabelem CYKY nebo CYSY x,5mm. Max. délka řízeného okruhu 50m. Každý regulovaný okruh musí být zapojen SAMOSTATNĚ - tj. okruhy nesmí být spojovány ani kříženy. Projekční podklady, pokyny k montáži, provozu a údržbě

22 Ohřívač vzduchu se směšovací komorou ALFA TOP Ohřívač vzduchu ALFA TOP Sestava odtahového ventilátoru - střešní LERSEN Ohřívač vzduchu ALFA TOP Tmavý infrazářič COMPACT Tmavý infrazářič COMPACT HW modul 485/USB převodník linky 485 na USB Ohřívač vzduchu se směšovací komorou ALFA TOP Ohřívač vzduchu ALFA TOP HW modul 485/ETH převodník linky 485 na WiFi/ETH Opakovač komunikační linky pro odbočku nebo prodložení linky na více jak 00m Plynová vratová clona IOTA GAS HW modul 485/ETH převodník linky 485 na Ethernet Sestava odtahového ventilátoru - stěnou LERSEN HW modul 485/ETH převodník linky 485 na WiFi/ETH Tmavý infrazářič Penta ECO kabel CMSM 5G 5x0,75 kabel CMSM 5G 5x0,75 Centrální regulace Lersen.Net II Položka systému centrální regulace LNPC0000 L net II PC i3,gb RAM,500GB HDD,9 MONITOR,WIN 7 LNSW0000 L net II ovládací SW,ON/OFF,zóny,reset,kalendář,směšovací komory LNRJ0000 L net II řídící jednotka,bez čidla LNTS0500 L net II teplotní senzor k řídící jednotce délka 0,5m LNTS500 L net II teplotní senzor k řídící jednotce délka,5m LNTS3000 L net II teplotní senzor k řídící jednotce délka 3m LNTS5000 L net II teplotní senzor k řídící jednotce délka 5m LNDP0000 L net II datový převodník,hw modul 485/Ethernet LNWF0000 L net II přemosťovací Wi-Fi modul 485/Wi-Fi - ks Společnost LERSEN přední výrobce průmyslového vytápění uvádí na trh zcela nový systém centrální regulace. Lersen.Net II je kompletní řídící systém pro dokonalou regulaci vytápění a větrání. Systém je navržen tak aby splňoval většinu požadavků na řízení provozu vytápění nebo větrání. Přestože je systém primárně navržen pro řízení vytápěcích a větracích jednotek dodávaných firmou LERSEN je možné jej nasadit i ve verzi speciálně navržené pro řízení jiných jednotek druhých stran. Komplet řídící jednotky je vybaven vlastním snímačem teploty a dalšími nezbytnými řídícími a ochranými funkcemi pro řízení provozu topné nebo větrací jed- notky. L.Net II řídící jednotka se umísťuje v blízkosti řízené jednotky/vytápění/větrání a s řídícím serverem je spojena datovou linkou 485, která je připojena pomocí převodníků. Tím je umožněna komunikace prakticky na neomezenou vzdálennost. Základní režim ovládání topení v týdenním režimu, automaticky svátky přepíná režim zima/léto řídí směšovací komory/natáčení lamel v týdenním režimu indikace poruchy autonomní provoz detailní informace o funci, zapojení a nastavení najdete v manuálu pro Centrální regulaci nebo kontaktujte vašeho obchodního zástupce. Lersen.Net II ovládání ZETA ovládání jednotek ZETA + vertikální sestava stropem se servopohonem s plynulou regulací základní zapojení, detailní informace o zapojení a nastavení najdete v manuálu pro Centrální regulaci nebo kontaktujte vašeho obchodního zástupce. servopohon klapek směšovací komory SM30ASR datová linka FTP/STP kabel Cat 5e 3 5 N L T Y TS DC 0 0 V 30V/50Hz L N PE hnědá bílo/hnědá stínění červený bílý zelený SVORKOVNICE GND DA OUT GND DATA PWR SHIELD TxRx- TxRx+ Lersen.Net II SVORKOVNICE L PE N IN IN IN3 NO C NC NO C NC NO3 C3 NC3 ETHERNET LEGENDA N>C - 3 TEPLOTA L3>NO - 4 TEPLOTA - 7 Ochranný vodič 30V/50Hz L L PE N L3 ZETA S V/50Hz 30V/50Hz L L PE N L3 30V/50Hz L L PE N L3 ZETA S V/50Hz V/50Hz KR 30V/50Hz L N PE KR KR KR 30V/50Hz 30V/50Hz L N PE L N PE 30V/50Hz L N PE Řídící PC LERSEN.NET II Datová linka LERSEN.NET II Datová linka A...xx /...3 datová linka FTP/STP kabel Cat 5e LERSEN.NET II Datová linka Projekční podklady, pokyny k montáži, provozu a údržbě

23 Uvedení do provozu Pravidelná údržba, servis Uvedení do provozu provádí odborná instalační firma (Instalace všeobecně str. 4). Musí být zajištěna kontrola nebo výchozí revize elektrického přívodu podle ČSN Přezkoušena musí být všechna elektrická zapojení podle schémat a norem. - Změřte odběr proudu a porovnejte ho s údaji na štítku elektromotoru. - Zkontrolujte směr otáčení oběžného kola ventilátoru. - Je nutno zkontrolovat zda cesty průtoku vzduchu, jednotkou a příslušenstvím jsou bez překážek a nečistot. - Výdechovou žaluzii nastavte požadovaným směrem, ale tak aby nedošlo ke vzniku průvanu. Obsluha Spouštění a vypínání jednotky je prováděno pomocí nastavení např. prostorového termostatu, dálkovým nebo centrálním ovládáním, popř. instalovaným přepínačem volíte rychlost otáček motoru. Vyčleněná obsluha zodpovídá za to, že nedojde k přílišnému nahromadění tepla. Pravidelná údržba vytápěcí jednotky ZETA počívá v periodickém provádění servisních prohlídek a odstraňování případných závad. Pravidelná kotrola zanešení prachového filtru směšovací komory. Kontrolu je nutné provádět dle potřeby s ohledem na prašnost prostředí. Zanešení filtru směšovací komory může vést k poškození jednotky nebo příslušenství. Za takto vzniklou škodu nenese výrobce zodpovědnost. Doporučujeme instalovat signalizaci zanešení filtru. Doporučuje se údržba jednou ročně (a to zpravidla před topným obdobím). Údržba se může provádět pouze tehdy, je-li jednotka odpojena od sítě a uzavřen přívod topného média. Tuto pravidelnou údržbu smí provádět pouze personál s příslušnou kvalifikaci. Je velice vhodné uzavřít servisní smlouvu s autorizovaným servisem LERSEN. Součástí kontroly jednotky je funkční zkouška ventilátoru. V rámci prohlídky je třeba zkontrolovat stav výměníku a případné nanesení nečistot odstranit např. vysáním, stlačeným vzduchem nebo omytím saponátem. Při jeho čištění nesmí dojít k poškození lamel výměníku nebo výdechových žaluzií. Ventilátor jednotky se musí volně otáčet po celém obvodu. Normy, vyhlášky a protokoly ČSN :997...Požání bezpečnost tepelných zařízení. ČSN :99...Elektrotechnické předpisy. Revize elektrických zařízení. ČSN :985...Elektrotechnické předpisy. Vnitřní elektrické rozvody. ČSN :980...Elektrotechnické předpisy ČSN. Připojování elektrických přístrojů a spotřebičů. ČSN :995...Elektrotechnické předpisy. Stanovení základních charakteristik. ČSN :000...Elektrotechnické předpisy. Ochrana před úrazem elektrickým proudem. ČSN :00...Elektrotechnické předpisy. Uzemnění a ochranné vodiče. ČSN :000...Elektrotechnické předpisy. Postupy při výchozí revizi. ČSN :987...Rozvodná zařízení. Společná ustanovení. ČSN :970...Elektrotechnické předpisy ČSN. Předpisy pro ochranu před bleskem. ČSN :993...Elektrotechnické předpisy ČSN. Elektrický silnoproudý rozvod v průmyslových...provozovnách. ČSN :967...Elektrotechnické předpisy ČSN. Bezpečnostní předpisy pro obsluhu a práci na el....zařízeních. ČSN :00...Požární bezpečnost staveb. Nevýrobní objekty. ČSN EN 7-:998...Výbušná zařízení. Zamezení a ochrana proti výbuchu. Část : Základní pojmy...metodologie. ČSN EN :996...Všeobecná kritéria pro činnost různých typů orgánů provádějících inspekce. ČSN EN :997...Bezpečnost elektrických spotřebičů pro domácnost a podobné účely. ČSN EN :995...Klasifikace podmínek prostředí. Část 3: Klasifikace skupin parametrů prostředí,...oddíl 3: Stacionární použití na místech chráněných proti povětrnostním vlivům. ČSN EN :000...Spínací a řídící přístroje NN. Část : Všeobecně. ČSN EN 640 ed.:003...ochrana před úrazem elektrickým proudem. Vyhl.ČÚBP č.48/8 Sb...Základní požadavky k zajištění bezpečnosti práce a technických zařízení. Vyhl.ČÚBP č.34/90 Sb....Bezpečnost práce a technických zařízení při stavebních pracích. Vyhl.č.50/78 Sb....Odborná způsobilost v elektrotechnice. Nařízení vlády č. 44/004 Sb., kterým se mění nařízení vlády č. 78/00 Sb., kterým se stanoví podmínky ochrany zdraví zaměstnanců při práci, ve znění nařízení vlády č. 53/00 Sb. 3 Projekční podklady, pokyny k montáži, provozu a údržbě

24 Centrála Lersen CZ, s.r.o. Chotyně Hrádek nad Nisou Czech Republic telefon: fax: zelená linka: info@lersen.com servis: servis.cz@lersen.com Centrála Lersen SK, s.r.o. Rastislavova Nitra Slovakia telefón: GSM: info@lersen.com servis: servis.sk@lersen.com V případě dotazů nebo poruchy volejte: Zelenou linku Lersen CZ nenese odpovědnost za eventuální chyby nebo nepřesnosti v obsahu tohoto manualu a vyhrazuje si právo uplatnit na své výrobky, kdykoli a bez předchozího upozornění všechny nezbytné úpravy dle technických nebo obchodních požadavků. Aktuální informace naleznete na
