1 systémy vytápění Návod k použití Projekční podklady, pokyny k montáži, provozu a údržbě

2 Úvod Obsah Úvod...2 Všeobecná upozornění...3 Podmínky připravenosti pro UDP...3 Všeobecné pokyny použití...4 Instalace všeobecně...4 Technické parametry - základní...5 Rozměry - základní...5 Technické parametry Technické parametry Technické parametry Technické parametry Technické parametry Technické parametry Technické parametry Technické parametry Způsob použití...14 Bezpečné vzdálenosti instalace...14 Pevné podpěry...15 Otočné podpěry...15 Závěsný lankový systém...16 Standardní žaluzie - horizontální instalace, pro instalace do 3m...17 Sekundární žaluzie - horizontální instalace, pro instalace nad 3m...17 Anemostat V - vertikální instalace, pro instalace do 5m...18 Anemostat S - vertikální instalace, pro instalace od 5m do 12m...18 Směšovací komory...19 Ovládání směšovacích komor...19 Signalizace zanešení filtru směšovací komory...20 Protimrazová ochrana...20 Sestavy pro výměnu vzduchu...21 Redukce pro 3140, Sestavy pro výměnu vzduchu...22 Filtry - GLAZ Z a papírové...23 Filtry - kapsové...23 Připojení na potrubí...23 Připojení na elektro...24 Elektrozapojení...24 Regulace - termostat Honeywell...25 Programovatelné termostaty Honeywell...25 Dálkové ovládání s regulací otáček...26 Zónová bezdrátová regulace Sky.Net...27 Centrální regulace Lersen.Net II...28 Uvedení do provozu...30 Obsluha...30 Pravidelná údržba, servis...30 Ostatní všeobecné dodatky...30 Normy, vyhlášky a protokoly...31 Ohřívače vzduchu UAMAX se svojí variabilitou a množstvím příslušenství lze použít v nejrůznějších prostředích. Od malých dílen až po velké výrobní, skladovací či veřejné prostory. Axiální ventilátor (se stupněm krytí IP 54 na objednávku) saje vzduch z interiéru (z exteriéru přes větrací směšovací komory) a skrze Al/Cu teplovodní výměník jej vhání do vytápěného prostoru. Teplovzdušná jednotka UAMAX odpovídá svou konstrukcí a použitým dílům požadavkům na kvalitní výrobek průmyslového vytápění s dlouhou životností a variabilním příslušenstvím. výkonová řada kw široký sortiment příslušenství jednofázové provedení ventilátorů jedno, dvou a třířadé výměníky nástěnná nebo podstropní instalace možnost použití směšovacích komor s protimrazovou ochranou možnost doplnit o regulátor otáček (pro regulaci množství průtoku vzduchu) lze doplnit o sekundární žaluzie prodlužující dosah proudu vzduchu žaluzie Windmax (volitelné příslušenství) snižují teplotní spád na výstupu a snižují vliv vzestupu teplého vzduchu ke stropu Projekční podklady, pokyny k montáži, provozu a údržbě 2

3 Všeobecná upozornění Všeobecné pokyny použití Tento manuál je součástí výrobku a nemůže být od něj oddělen. Čtěte ho pozorně, protože obsahuje důležité informace o instalaci, použití a údržbě topných agregátů. Uchovejte tento návod pro další konzultace. Pokud by zařízení mělo být prodáno či předáno jinému uživateli, zajistěte, aby návod byl vždy předán se zařízením, aby mohl být použit dalším majitelem. Výrobce nebo dovozce neodpovídá za poškození vzniklá při neodborné instalaci, používání a údržbě, při poškození neautorizovanými osobami. Váš výrobek je v záruce po dobu a podle podmínek uvedených v záručním listě vydaném výrobcem nebo dovozcem. Spuštění agregátu/jednotky může provést pouze autorizovaný servis LERSEN. Instalace musí být provedena podle platných norem a podle instrukcí výrobce obsažených v tomto manuálu, a to pouze kvalifikovanou osobou. Při nesprávné instalaci nebo použití může dojít k hmotným škodám či ke zranění osob. V takovém případě zástupce či výrobce nenese odpovědnost. Toto zařízení musí být použito výhradně pro účel, ke kterému bylo vyrobeno. Každé jiné použití je nebezpečné. Spuštění agregátu včetně změny při užití jiného plynu může provést pouze autorizovaný servis LERSEN. Před instalováním zkontrolujte, zda místní podmínky rozvádění topného média, vlastnosti, tlak a nastavení sestavy jsou kompatibilní. Zařízení nesmí být spouštěno a provozováno v prostoru, kde teplota klesla pod 5 C (je vhodné prostor trvale temperovat). Vzniklá škoda způsobená dopravou se řeší pouze prostřednictvím pojištění přepravní firmy. Tato škoda musí být přepravní firmou potvrzena. Náhradu škod způsobených dopravou lze řešit pouze u přepravní firmy a jen v případě, že je sepsán škodní protokol potvrzený dopravní firmou. Sejměte obalový materiál a ujistěte se, že obsah neutrpěl žádné poškození. Zkontrolujte dle dodacího listu kompletnost dodávky. V případě pochyb jednotku nepoužívejte a kontaktujte dodavatele. Obalový materiál (dřevěnou nebo papírovou bednu, hřebíky, úchytky, plastové pytle, pěnový polystyren atd.) nesmí být ponechány v dosahu dětí, aby se nestaly zdrojem nebezpečí. Pro případnou opětovnou dopravu nebo skladování používejte originální obal. Jednotky UAMAX se musí použít v aplikacích, pro které jsou výslovně určeny. Jakékoli jiné použití se považuje za nesprávné a proto za možný zdroj nebezpečí. Za škody způsobené nesprávným použitím neručí výrobce ani dodavatel. Riziko nese sám uživatel. Pro všechny jednotky UAMAX smí být použito jen originální vybavení dodávané výrobcem. Náhradní díly mohou být použity pouze originální a jen dodávané výrobcem. V případě použití neoriginálních dílů nenese výrobce žádnou odpovědnost za škody či případné zranení. Vylučte kontakt s horkými povrchy ohřívače. Tyto povrchy, se během provozu ohřejí a zůstanou po nějakou dobu horké i po vypnutí jednotky. Nepřibližujte se k ventilátoru s volným oděvem mohl by být vsán. Při ukončení provozu jednotky UAMAX se musí veškeré možné zdroje nebezpečí odstranit. Pokud se jednotka UAMAX definitivně vyřazuje z provozu, zajistěte si autorizovaný servis LERSEN. Odpojení jednotky od hlavního vedení elektrického napětí odpojením přívodního kabelu a vypnutím hlavního vypínače. Přerušení dodávky topného média uzavřením ručního ventilu - kulového ventilu na uzavírací armatuře. Nedodržením základních zásad může být důsledkem těžké poranění nebo smrt. 3 Projekční podklady, pokyny k montáži, provozu a údržbě

4 Instalace všeobecně Teplovzdušné teplovodní jednotky UAMAX se instalují na standardní, prodloužené (při použití SK) nebo otočné konzole. Použití určitého druhu konzolí vždy závisí na velikosti jednotky, místě instalace a eventuálním propojením se směšovací komorou s použitím tlumicí vložky nebo bez ní. Jednotku UAMAX lze provozovat jak horizontálně tak vertikálně s výstupem ohřátého vzduchu od stropu do pracovní oblasti. Při této instalaci doporučujeme použít žaluzie WINDMAX. K jednotkám lze připojit jednoduchý termostat, který vypíná ventilátor po dotopení prostoru na požadovanou teplotu. Takto sníženou tepelnou výměnou se sníží spotřeba tepla a příkon kotle. Další možností je doplnění o regulační hlavice na přívodech topného média a další Před instalováním zkontrolujte, zda místní podmínky rozvádění topného média, vlastnosti, tlak a nastavení sestavy jsou kompatibilní. Zařízení nesmí být spouštěno a provozováno v prostoru, kde teplota klesla pod 5 C (je vhodné prostor trvale temperovat). Při provozu nepřekročte maximální provozní tlak a teplotu topného média! V případě, že jsou agregáty umístěny v hale s výškou vyšší než 7 m průměrně nebo špatně izolované doporučujeme použití destratifikátorů KING, které jsou v nabídce společnosti Lersen. Instalaci jednotky, zapojení elektrické instalace, připojení na topné médium a uvedení jednotky do provozu smějí provádět pouze osoby kvalifikované a je nutno dodržet platné bezpečnostní předpisy a normy. Za správné umístění, bezpečnou montáž a bezpečný provoz jednotky zodpovídá odborná projekční nebo montážní firma a provozovatel zařízení. Jednotka musí být umístěna v bezpečné vzdálenosti od hořlavých hmot. Dbejte, aby proudění teplého vzduchu nestála v cestě překážka např. skladový materiál. Zabraňte zúžení otvoru sání nebo výfuku vzduchu projekčně neschválenými nebo neoriginálními díly. Nepřibližujte se k ventilátoru s volným oděvem mohl by být vsán. Na místech, kde by mohlo dojít k poškození ohřívače pohybem jakýchkoli zařízení, musí být topidlo chráněno (např. bezpečnostní sítí). Jakékoli servisní nebo údržbové práce musí být prováděny pouze při odpojené jednotce od elektrické sítě. Záruční opravy vždy konzultujte s výrobcem nebo jeho obchodním zástupcem. Při údržbě nebo opravě musí být jednotka vypnuta a zabezpečena proti nežádoucímu zapnutí, nebo odpojena od napětí. Po vypnutí je třeba vyčkat vychladnutí výměníku, zastavení ventilátoru a uzavřít ventily přívodu topného nebo chladícího média. Po opravách nebo údržbě znovu pečlivě připevněte plechové kryty pokud byly odstraněny. Podmínky připravenosti pro uvedení do provozu vyhrazeného plynového zařízení Lersen Montážní firma použije pouze v pořádku dodané zařízení, zboží, bez známek viditelného poškození, a to včetně dokladů ke zboží. Montážní firma nese odpovědnost za řádnou instalaci zařízení a přípojek podle pokynů výrobce a podle projektové dokumentace v následujících bodech: Namontování nosné konstrukce. Osazení sání a odkouření. Přívod elektického napětí. Montáž ovládacího termostatu nebo centrální regulace Lersen-net II. Zapojení kabelů regulace. Zapojení ostatní elektrické kabeláže do jednotky. Plynová přípojka s řádným tlakem a množstvím plynu pro správný chod zařízení. Montážní firma je rovněž povinna prověřit a doložit: Správnost umístění a sestavení výrobku podle manuálu a v případě nejasností kontaktovat Lersen. Platnou revizi elektro. Platnou revizi plyn. Platnou revizi plynových rozvodů. (Tlaková zkouška, protokol o napuštění.) Platnou revizi odtahu spalin-komíny Pro uvedení do provozu je nadále nutné: Řádná písemná objednávka servisu. Potvrzené potvrzení přijaté objednávky servisu. Zabezpečit řádný přístup bezprostředně k zařízení. Poskytnout pracovníka/ky, které by servisní technik zaškolil jako obsluhu. Potvrdit veškerou dokumentaci předloženou servisním technikem. (Vyplněný servisní list, objednávku víceprací atd.) Podmínkou pro jakékoliv servisní práce a dodávku zboží (například: uvedení do provozu, roční prohlídky, pozáruční servis atd.) je úhrada všech závazků objednatele vůči Lersen CZ, s.r.o. V případě, že nebudou uhrazeny tyto závazky nebude docházet k plnění objednávek společností Lersen CZ,s.r.o. a to do doby vyrovnání všech závazků objednatele. V případě, že servisní technik na místě servisního zásahu sezná, že nejsou splněny podmínky pro servisní zásah, nepřipravenost zařízení, stavby nebo přístupu k zařízení pro servisní zásah, bude objednateli servisního zásahu fakturován planý výjezd. Jeho cena se sestává z fixní platby, cestovného u vzdáleností nad 100 km a sazby za každou započatou hodinu práce servisního technika Projekční podklady, pokyny k montáži, provozu a údržbě 4

5 Technické parametry - základní TYP Velikost Topný výkon 1) kw Chladící výkon 2) kw Průtok vzduchu Δt vzduchu C 13,5 11,6 23,1 20,2 23,1 18,8 26,2 22,7 23,7 23,4 16,1 27,2 26,9 21,9 29,2 25,4 Průměr ventilátoru mm Elektrický příkon W Dosah proudu vzduchu 3) m vzduchu Pa Počet řad výměníku ks Průměr připojení 1 5/4 Max. teplota vody C 100 Max. tlak vody MPa 2 Hmotnost kg Tepelné výkony 3-6, teplotní spád vody 80/60 C, teplota vstupního vzduchu 5 C 2 Chladící výkony 3-6, teplotní spád vody 6/12 C, teplota vstupního vzduchu 28 C 3 Dosah proudu vzduchu při zbytkové rychlosti 2 km/h (0,556 m/s) Průtok vzduchu a dosah proudění vzduchu při 20 C/50%r.v. Rozměry - základní EA E A B A B N M F FA C D D C FB UAMAX FC K L VELIKOST A B C D E EA F FA FB FC K L M N , , Projekční podklady, pokyny k montáži, provozu a údržbě

6 Technické parametry 3 Technické údaje 3135, Výměník - HR_60W W HW-HR.W Typ Velikost Ventilátor (Ømm) Teplotní spád vody C Teplota sání Množství vzduchu Topný výkon (kw) Chladící výkon (kw) Počet řad/okruhů Lamely (mm) Připojení ,24 23,4 7,5 48 0, /80 80/60 90/70 70/50 6/ ,15 32,0 5,4 44 0, ,07 35,1 4,8 43 0, ,11 18,5 4,0 48 0, ,16 27,1 2,6 44 0, ,12 30,2 2,2 43 0, ,73 21,0 5,4 48 0, ,66 29,5 3,7 44 0, ,59 32,7 3,2 43 0, ,53 16,0 2,8 44 0, ,62 24,5 1,7 44 0, ,60 23,6 1,3 43 0, ,58 24,4 3,7 41 0, ,10 22,9 2,9 41 0, ,27 19,7 1,7 43 0,37 1/1 2,2 1 Technické údaje 3140, Výměník - HR_60W W HW-HR.W Typ Velikost Ventilátor (Ømm) Teplotní spád vody C Teplota sání Množství vzduchu Topný výkon (kw) Chladící výkon (kw) Počet řad/okruhů Lamely Připojení ,57 20,8 9,3 74 1, /80 80/60 90/70 70/50 6/ ,11 29,8 6,7 68 0, ,89 33,0 5,9 67 0, ,79 16,6 4,9 74 0, ,48 25,5 3,2 69 0, ,31 28,7 2,7 67 0, ,74 18,7 6,6 74 0, ,34 27,7 4,6 69 0, ,10 30,9 3,9 67 0, ,89 14,4 3,5 74 0, ,62 23,3 2,0 69 0, ,48 26,5 1,6 67 0, ,99 24,9 4,5 64 0, ,44 23,3 3,4 64 0, ,53 20,1 2,0 66 0,42 1/1 2, Projekční podklady, pokyny k montáži, provozu a údržbě 6

7 Technické parametry 3 Technické údaje 3235, Výměník - HR_60W W HW-HR.W Typ Velikost Ventilátor (Ømm) Teplotní spád vody C Teplota sání Množství vzduchu Topný výkon (kw) Chladící výkon (kw) Počet řad/okruhů Lamely (mm) Připojení ,87 36,3 6,0 77 1, /80 80/60 90/70 70/50 6/ ,60 43,4 4,4 71 1, ,75 45,9 3,8 69 1, ,24 28,1 3,2 77 1, ,20 35,0 2,1 71 0, ,43 37,5 1,8 69 0, ,66 32,3 4,3 77 1, ,50 39,3 3,0 71 1, ,60 41,7 2,6 69 0, ,88 24,0 2,3 77 0, ,90 30,8 1,4 72 0, ,17 33,2 1,1 70 0, ,05 21,9 3,1 67 0, ,00 19,9 3,0 68 0, ,42 17,6 1,8 70 0,63 2/2 2,2 1 Technické údaje 3240, Výměník - HR_60W W HW-HR.W Typ Velikost Ventilátor (Ømm) Teplotní spád vody C Teplota sání Množství vzduchu Topný výkon (kw) Chladící výkon (kw) Počet řad/okruhů Lamely Připojení ,46 32,4 7, , /80 80/60 90/70 70/50 6/ ,45 39,9 5, , ,34 42,6 4, , ,55 25,2 4, , ,81 32,6 2, , ,79 35,3 2, , ,62 28,9 5, , ,73 36,3 3, , ,57 39,0 3, , ,56 21,5 2, , ,88 28,8 1, , ,91 31,5 1, , ,78 22,8 3, , ,81 20,7 3, , ,03 18,1 2, ,72 2/2 2,2 1 7 Projekční podklady, pokyny k montáži, provozu a údržbě

8 Technické parametry 4 Technické údaje 4240, Výměník - HR_60W W HW-HR.W Technické údaje 4245, Výměník - HR_60W W HW-HR.W Typ Velikost Ventilátor (Ømm) Teplotní spád vody C Teplota sání Množství vzduchu Topný výkon (kw) Chladící výkon (kw) Počet řad/okruhů Lamely (mm) Připojení Typ Velikost Ventilátor (Ømm) Teplotní spád vody C Teplota sání Množství vzduchu Topný výkon (kw) Chladící výkon (kw) Počet řad/okruhů Lamely Připojení ,09 35,1 4,5 83 1, /80 80/60 90/70 70/50 6/ ,42 42,2 3,3 77 1, ,96 44,6 2,8 75 1, ,59 28,1 5,9 83 1, ,11 35,1 3,9 77 1, ,84 37,6 3,3 75 0, ,21 32,2 7,8 83 1, ,59 39,3 5,5 77 1, ,27 41,8 4,7 73 1, ,04 24,1 4,2 77 1, ,63 30,9 2,5 75 0, ,4 33,4 2,0 84 0, ,78 22,8 3, , ,81 20,7 3, , ,03 18,1 2, ,75 2/3 2,2 5/ ,48 30,8 6, , /80 80/60 90/70 70/50 6/ ,77 38,5 4, , ,92 41,2 3, , ,57 23,8 3, , ,13 31,3 1, , ,55 34,1 1, , ,00 27,3 4, , ,48 34,9 2, , ,83 37,7 2, , ,00 20,2 2, , ,78 27,7 1, , ,27 30,5 0, , ,14 23,3 2, , ,38 21,2 2, , ,13 18,5 1, ,88 2/3 2,2 5/ Projekční podklady, pokyny k montáži, provozu a údržbě 8

9 Technické parametry 4 Technické údaje 4340, Výměník - HR_60W W HW-HR.W Technické údaje 4345, Výměník - HR_60W W HW-HR.W Typ Velikost Ventilátor (Ømm) Teplotní spád vody C Teplota sání Množství vzduchu Topný výkon (kw) Chladící výkon (kw) Počet řad/okruhů Lamely (mm) Připojení Typ Velikost Ventilátor (Ømm) Teplotní spád vody C Teplota sání Množství vzduchu Topný výkon (kw) Chladící výkon (kw) Počet řad/okruhů Lamely Připojení ,14 40,2 7,7 95 2, /80 80/60 90/70 70/50 6/ ,51 46,8 5,6 88 1, ,83 49,2 4,9 86 1, ,86 31,2 4,2 96 1, ,55 37,7 2,7 89 1, ,98 40,0 2,3 86 1, ,18 35,9 5,5 96 1, ,70 42,4 3,9 89 1, ,94 44,6 3,3 86 1, ,64 26,7 3,0 96 1, ,40 33,0 1,8 89 0, ,88 35,32 1,4 87 0, ,32 21,0 3,9 83 1, ,90 19,2 3,6 85 1, ,79 16,8 2,2 87 0,97 3/3 2,7 5/ ,15 35,5 10, , /80 80/60 90/70 70/50 6/ ,26 42,7 7, , ,13 45,3 6, , ,71 27,7 5, , ,18 34,8 3, , ,18 37,3 3, , ,13 31,7 7, , ,41 38,8 5, , ,19 41,3 4, , ,41 23,7 3, , ,97 30,7 2, , ,03 33,2 1, , ,89 22,0 5, , ,36 20,1 4, , ,23 17,3 3, ,18 3/3 2,7 5/4 9 Projekční podklady, pokyny k montáži, provozu a údržbě

10 Technické parametry 6 Technické údaje 6245, Výměník - HR_60W W HW-HR.W Typ Velikost Ventilátor (Ømm) Teplotní spád vody C Teplota sání Množství vzduchu Topný výkon (kw) Chladící výkon (kw) Počet řad/okruhů Lamely (mm) Připojení ,67 36,9 10,3 75 2, /80 80/60 90/70 70/50 6/ ,31 43,9 7,5 69 2, ,03 46,4 6,6 67 2, ,63 28,7 5,5 75 1, ,51 35,5 3,6 70 1, ,36 38,0 3,0 68 1, ,25 32,9 7,4 75 2, ,09 39,8 5,1 69 1, ,87 42,3 4,4 68 1, ,78 24,5 3,9 75 1, ,03 31,3 2,3 70 1, ,85 33,7 1,8 68 1, ,06 21,7 4,8 65 1, ,96 19,7 4,8 66 1, ,07 17,4 2,7 68 1,16 2/3 2,2 5/4 Technické údaje 6250, Výměník - HR_60W W HW-HR.W Typ Velikost Ventilátor (Ømm) Teplotní spád vody C Teplota sání Množství vzduchu Topný výkon (kw) Chladící výkon (kw) Počet řad/okruhů Lamely (mm) Připojení ,47 36,5 10,6 78 2, /80 80/60 90/70 70/50 6/ ,99 43,5 7,7 72 2, ,65 46,1 6,7 70 2, ,22 28,4 5,7 79 1, ,97 35,3 3,7 73 1, ,78 37,7 3,1 71 1, ,95 32,5 7,6 78 2, ,67 39,5 5,2 73 1, ,40 42,0 4,5 71 1, ,26 24,2 4,0 79 1, ,28 31,0 2,4 73 1, ,16 33,5 1,9 71 1, ,07 19,7 4,8 68 1, ,11 19,8 4,9 69 1, ,17 17,5 2,8 71 1,17 2/3 2,2 5/ Projekční podklady, pokyny k montáži, provozu a údržbě 10

11 Technické parametry 6 Technické údaje 6256, Výměník - HR_60W W HW-HR.W Technické údaje 6345, Výměník - HR_60W W HW-HR.W Typ Velikost Ventilátor (Ømm) Teplotní spád vody C Teplota sání Množství vzduchu Topný výkon (kw) Chladící výkon (kw) Počet řad/okruhů Lamely (mm) Připojení Typ Velikost Ventilátor (Ømm) Teplotní spád vody C Teplota sání Množství vzduchu Topný výkon (kw) Chladící výkon (kw) Počet řad/okruhů Lamely (mm) Připojení ,06 26,9 11, , motor 3F Δ 400V /80 80/60 90/70 70/50 6/ ,18 35,1 8, , ,44 38,2 7, , ,82 21,1 6, , ,36 29,3 3, , ,84 32,3 3, , ,13 24,1 8, , ,29 32,2 5, , ,76 35,3 4, , ,63 18,3 4, , ,27 26,4 2, , ,89 29,3 2, , ,73 23,7 6, , ,60 21,7 5, , ,55 18,8 3, ,23 2/3 2,7 5/ ,81 41,3 10,1 86 3, /80 80/60 90/70 70/50 6/ ,23 47,8 7,3 80 2, ,52 50,1 6,4 77 2, ,05 32,2 5,4 86 2, ,72 38,5 3,5 80 1, ,17 40,7 3,0 78 1, ,57 36,9 7,2 86 2, ,21 43,3 5,0 80 2, ,57 45,5 4,3 78 1, ,26 27,4 3,8 87 1, ,35 33,7 2,3 80 1, ,75 35,9 1,8 78 1, ,11 20,7 5,0 75 1, ,48 18,9 4,5 76 1, ,50 16,6 2,8 78 1,36 3/4 2,7 5/4 11 Projekční podklady, pokyny k montáži, provozu a údržbě

12 Technické parametry 6 Průměrné množství kondenzátu v režimu chlazení - 4,0l/h Technické údaje 6350, Výměník - HR_60W W HW-HR.W Typ Velikost Ventilátor (Ømm) Teplotní spád vody C Teplota sání Množství vzduchu Topný výkon (kw) Chladící výkon (kw) Počet řad/okruhů Lamely (mm) Připojení ,78 40,9 10,4 90 3, /80 80/60 90/70 70/50 6/ ,04 47,4 7,5 83 2, ,28 49,8 6,6 81 2, ,77 31,9 5,6 90 2, ,29 38,2 3,6 84 1, ,67 40,5 3,0 81 1, ,42 36,5 7,4 90 2, ,9 42,9 5,1 83 2, ,11 42,5 4,4 81 2, ,85 27,2 3,9 91 1, ,78 33,5 2,4 84 1, ,13 35,7 1,9 82 1, ,30 20,8 5,1 79 1, ,66 19,0 4,6 80 1, ,63 16,6 2,8 82 1,38 3/4 2,7 5/4 Technické údaje 6356, Výměník - HR_60W W HW-HR.W Typ Velikost Ventilátor (Ømm) Teplotní spád vody C Teplota sání Množství vzduchu Topný výkon (kw) Chladící výkon (kw) Počet řad/okruhů Lamely (mm) Připojení ,82 34,5 15, , motor 3F Δ 400V /80 80/60 90/70 70/50 6/ ,57 41,8 11, , ,51 44,6 9, , ,30 26,9 8, , ,59 34,2 5, , ,86 36,8 4, , ,37 30,8 11, , ,12 38,0 7, , ,23 40,7 6, , ,44 23,1 5, , ,84 30,2 3, , ,26 32,9 2, , ,08 22,2 8, , ,55 20,2 7, , ,35 17,4 5, ,77 3/4 2,7 5/ Projekční podklady, pokyny k montáži, provozu a údržbě 12

13 Technické parametry 6 Technické údaje 6450, Výměník - HW W - HW-HR.W-2, R-4CUAL (9/ /HPM.1531W) Typ Velikost Ventilátor (Ømm) Teplotní spád vody C Teplota sání Množství vzduchu Topný výkon (kw) Chladící výkon (kw) Počet řad/okruhů Lamely (mm) Připojení ,85 51,5 16,1 92 3,69 100/ ,77 56,5 11,8 87 3, ,33 58,4 10,4 84 2, ,49 40,1 8,8 93 2,62 80/ ,99 45,1 5,9 88 2, ,76 47,0 5,0 85 1, S4E500 AZ / ,42 45,9 11,6 92 3, ,79 51,0 8,3 87 2, ,18 52,8 7,1 85 2,35 4/4 2,7 5/ ,71 34,3 6,4 93 2,18 70/ ,18 39,1 4,0 88 1, ,03 41,0 3,2 85 1, ,23 18,7 10,1 83 2,13 6/ ,93 17,0 8,7 84 2, ,24 14,5 6,0 86 1,75 Technické údaje 6456, Výměník - HW W - HW-HR.W-2, R-4CUAL (9/ /HPM.1531W) Typ Velikost Ventilátor (Ømm) Teplotní spád vody C Teplota sání Množství vzduchu Topný výkon (kw) Chladící výkon (kw) Počet řad/okruhů Lamely (mm) Připojení ,58 42,2 13, ,84 100/ ,71 48,5 12, , ,92 50,8 11, , ,25 32,9 10, ,94 80/ ,43 39,2 6, , ,86 41,5 5, , F motor / ,46 37,6 13, , ,31 43,9 9, , ,64 46,2 8, ,12 4/4 2,7 5/ ,96 28,2 7, ,89 70/ ,19 34,4 4, , ,73 36,6 3, , ,36 20,5 11, ,06 6/ ,73 18,8 9, , ,32 16,0 7, ,34 13 Projekční podklady, pokyny k montáži, provozu a údržbě

14 Způsob použití Montáž obecně Jednotka musí být namontována odborným personálem v souladu s platnými předpisy a nařízeními, chybná montáž může způsobit zranění osob a zvířat nebo poškození majetku, za které nemůže být výrobce odpovědný. Viz. kapitola - Připojení elektro str. 23. Před připojením teplovzdušné jednotky se doporučuje pečlivě vyčistit potrubní systém přívodu topného média a odstranit případné cizí materiály, které mohou poškodit jednotku. V případě nedodržení nenese výrobce zodpovednost za případné škody nebo zranění, a nelze uplatnit záruky. Pečlivě zvažte rozmístění a výkon teplovzdušných jednotek vzhledem k velikosti prostoru který plánujete vyhřívat či větrat. Příklad umístění jednotek viz. obr. 1 Dále je nutné dodržet minimální instalační parametry viz obr.2. z bočních stran musí být zachován volný prostor pro přístup výměníku. Bezpečné vzdálenosti instalace Informace o stupni hořlavosti/třídy reakce na oheň u některých hmot: A nehořlavé žula, pískovec, betony těžké porovité, cihly, kera mické obkladačky, speciální omítkoviny, B nesnadno hořlavé heraklit, itaver, C1 těžce hořlavé dřevo listnaté, překližka, tvrzený papír, umakart, C2 středně hořlavé dřevotřískové desky, korkové desky, pryž C3 lehce hořlavé dřevovláknité desky, polystyren, polyuretan, PVC lehčený Při paletovém skladování je nutno dbát na dodržování bezpečné vzdálenosti od hořlavých předmětů. Viz. ČSN a ČSN EN Bezpečné vzdálenosti jednotek a spalinovodů určuje norma ČSN Bezpečná vzdálenost ve směru tepelného sálání pro zařizovací předměty ze dřeva (třídy Ds2,d0) je min mm. 400 mm 200 mm 600 mm V = mm SMĚR TEPELNÉHO SÁLÁNÍ obr. 2 Minimální prostor pro instalaci a doporučená pracovní výška. V případě, že instalační výška V ohřívače vzduchu je vyšší než 3m, doporučujeme použít sekundární žaluzie WINDMAX pro prodloužení dosahu proudu vzduchu. obr. 1 Příklad umístění jednotek v prostoru Projekční podklady, pokyny k montáži, provozu a údržbě 14

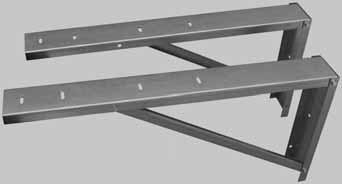

15 Pevné podpěry Použití X - délka (mm) Y (mm) K (mm) PP , PP , PP , PP PP , PP , UAMAX Y Slouží jako nosník teplovzdušných jednotek. Délky jednotlivých typů umožňují variabilní použití jednotlivých typů teplovzdušných jednotek. 430 min X K 112 Otočné podpěry Použití pro X - délka (mm) Y (mm) OP , OPAL UAMAX Y Slouží jako nosník teplovzdušných jednotek. Délky jednotlivých typů umožňují variabilní použití jednotlivých typů teplovzdušných jednotek. Po upevnění na zdi umožňuje deska podpěry natáčení jednotky a tím umožňuje nasměrování toku vzduchu z teplovzdušných jednotek. min X OTOČNÁ DESKA Projekční podklady, pokyny k montáži, provozu a údržbě

16 Závěsný lankový systém HF34EC HF32EC YF34EC500 YF32EC500 Popis - závěs s pojistkou Závěs jednokarabina, vel.3 s poj., 90kg (**tab.1), 4m Závěs jednokarabina, vel.3 s poj., 90kg(**tab.1), 2m Závěs 2x karab. 500mm, vel.3 s poj., 90kg(**tab.2), 4m Závěs 2x karab. 500mm, vel.3 s poj., 90kg(**tab.2), 2m VÝHODY ZÁVĚSNÉHO LANKOVÉHO SYSTÉMU Velká nosnost - 5:1 poměr zátěže systému Nahrazuje závitové tyče - už žádné řezání, pilování a upevňovací matice Rychlost - zkrácení doby instalace o 80% Bezpečný - lehké, instalace a úpravy na místě Šetří čas a peníze - není potřeba použít pomocné konzole závěsný lankový systém HF nebo Y 2 závěsný rám závěsný lankový systém HF 3 tlumící vložka 1 Typ závěsu YF32EC500 YF34EC500 jednotka UAMAX Závěsná konzole Typ závěsu HF32EC HF34EC Úhel zavěšení Typ závěsu - HF Maximální nosnost při úhlu od svislé osy (v kg) HF32EC/ HF34EC Pracovní zatížení % Typ závěsu - YF Standard nosnost (kg) 55% red. nosnost YF32EC500 YF34EC V prostorech instalace s vysokou vlhkostí, nebo kyselostí je třeba brát v úvahu použití při výběru materiálů závěsného systému. Je třeba konzultovat místní podmínky před výběrem závěsu a instalace. 2. Po dokončení instalace je třeba závěs kontrolovat a to nejméně jednou ročně. 1 Zvětšení nebo zmenšení oka pro konzoli (pomocí přilozeného nástroje zatlačením na pojistku v samosvorné sponě máte možnost volně pohybovat lankem ve sponě a tím regulovat velikost oka **) 2 Samosvorná spona závěsu (pomocí přilozeného nástroje zatlačením na pojistku v samosvorné sponě máte možnost volně pohybovat sponou a nastavovat tak délku závěsu **) 3 Délka závěsu (základní délka je 2 nebo 4m, měřeno od konce lanka po oko karabiny) 4 Karabina s drátěnou pojiskou (průchozí průměr 11mm). Karabina se zacvakne do závěsného oka zavěšovaného zařízení (drátěná pojistka zabraňuje samovolné vycvaknutí při přídaných vibracích) tab.1 tab **) - provádějte pokud jsou minimálně tři závěsy, v opačném případě hrozí pád zavěšovaného předmětu a může dojít ke zranění nebo smrti. Při nedodržení této podmínky nenese výrobce žádnou odpovědnost Projekční podklady, pokyny k montáži, provozu a údržbě 16

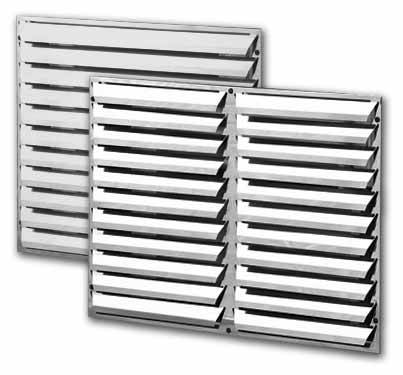

17 Standardní žaluzie - horizontální instalace, pro instalace do 3m Standardní žaluzie provedení/pro jednotku šířka (mm) ZSPA pozink/3 470 ZSNA nerez/3 470 ZSPB pozink/4 570 ZSNB nerez/4 570 ZSPD pozink/6 800 ZSND nerez/6 800 jednotka ALFA15-62 Standardní žaluzie pro všechny typy jednotek UAMAX Provedení pozink nebo nerez. U jednotek pro horizontální použití je součástí, u jednotek pro vertikální použití se nedodává. Na objednávku. 18 Standardní žaluzie horizontální instalace, pro instalace do 3m 596 AL15-40 AL45-49 Sekundární žaluzie - horizontální instalace, pro instalace nad 3m SZWHA00001 SZWHB00001 SZWHD00001 Sekundární žaluzie Windmax pro jednotka jednotka UAMAX ALFA Sekundární žaluzie WINDMAX určená pro horizontální instalaci. Sekundární žaluzie snižuje teplotní gradient proudu vzduchu a zvyšuje dosah proudu vzduchu. Žaluzie je spojena táhlem pro snadné nastavení lamel. Sekundární žaluzie horizontální instalace, pro instalace nad 3m nastavení sklonu lamel pro horizontální instalace zvyšuje dosah proudu vzduchu Projekční podklady, pokyny k montáži, provozu a údržbě

18 Anemostat V - vertikální instalace, pro instalace do 5m ADVAV00001 ADVBV00001 ADVDV00001 Anemostat dvoustranný se sekundární žaluzií Windmax PV pro Dvoustranný anemostat se sekundární žaluzií WINDMAX PV. Sekundární žaluzie snižuje teplotní gradient proudu vzduchu. Dělí proud vzduchu do dvou směrů. Žaluzie je rozdělena do dvou sekcí. Každá sekce je spojena táhly. jednotka jednotka UAMAX ALFA nastavení sklonu lamel Anemostat V vertikální instalace, pro instalace do 5m nastavení sklonu lamel Anemostat S - vertikální instalace, pro instalace od 5m do 12m ADSAV00001 ADSBV00001 ADSDV00001 Anemostat dvoustranný se sekundární žaluzií Windmax pro jednotka ALFA15-62 UAMAX 3-6 Dvoustranný anemostat WINDMAX se sekundární žaluzí Sekundární žaluzie snižuje teplotní gradient proudu vzduchu a zvyšuje dosah proudu vzduchu. Žaluzie je rozdělena do dvou sekcí. Každá sekce je spojena táhly pro možnost odlišnéo směrování vzduchu. 290 nastavení sklonu lamel Anemostat S vertikální instalace, pro instalace od 5m do 12m pro vysoké vertikální instalace zvyšuje dosah proudu vzduchu 130 nastavení sklonu lamel Projekční podklady, pokyny k montáži, provozu a údržbě 18

19 Směšovací komory Pro jednotku Rozměry (mm) A B C D E F SKAU **, SKBU ** s redukcí TVRAU00001 pro 3140, Směšovací komory pro horizontální nebo vertikální použití. Ovládání je volitelné se servopohonem nebo ručně (servopohony ON/OFF, plynule nastavitelné nebo pružinové s protimrazovou ochranou). Hliníkové lamely zaručující těsnost a dlouhou životnost. Na objednání -signalizace zanešení filtru, nebo protimrazová ochrana. Vyměnitelný filtr je součástí směšovací komory. Stupeň filtrace: G4 pro radiální ventilátory / G3 pro axiální ventilátory. A C D F A B C 70 V případě, že není naistalována signalizace zanesení filtru doporučujeme používat směšovací komoru bez filtru. Jestliže uživatel bude i přes toto doporučení filtr používat a tento se v průběhu času zanese a nebude včas měněn hrozí poškození výměníku a dalších částí agregátu. V takovém případě nenese Lersen zodpovědnost za způsobené škody a není možné uznat záruku. D E F D E F Ovládání směšovacích komor Ruční ovládání SRST Pro typ jednotky Ruční ovládání SK SRST1 Pákový ovladač namontovaný na stěně pod jednotkou. Se směšovací komorou je spojen táhlem (délka 1,5 nebo 2 metry). Ovládání servopohonem Servopohon Belimo 230 Pro typ jednotky F314 Servopohon Belimo 230A, 2 polohy F318 Servopohon Belimo SR plynulé nastavení OSP2P00001 Nástěnné ovládání servopohonu 2 polohy F299 Ovládání servopohonů nástěnné - plynulá regulace 0-100% Ovládání ON/OFF (2polohy) OSP2P00001 Ovládání plynulé nastavení F Belimo S umožňuje nastavení směšovací komory pouze do poloh otevřeno-zavřeno. Na tento typ je možné nainstalovat pomocný spínač SA1, SA 2 pro signalizaci nastavení polohy lamel. Belimo SR nastavuje lamely do libovolné polohy a umožňuje tak směšování čerstvého a ohřátého vzduchu. Na tento typ lze nainstalovat veškeré elektrotechnické příslušenství. Projekční podklady, pokyny k montáži, provozu a údržbě

20 Signalizace zanešení filtru směšovací komory SZFSK00001 Pro typ jednotky Signalizace zanešení filtru Při poklesu průtoku vzduchu vlivem zanešení filtru, sepne manostat a rozsvítí se červená kontrolka. Nemanipulujte s nastavením manostatu. V případě signalizace zanešení, ihned filtr vyměňte. KONTROLKA R G C MANOSTAT SW FUS 230V/1,6A Protimrazová ochrana PMOSK00001 Pro typ jednotky Protimrazová ochrana PRUŽINOVÝ SERVOPOHON LAMEL ON/OFF Při poklesu teploty pod nastavenou mez na regulátoru termostatu TG dojde k sepnutí kontaktů a servopohon uzavře klapky na vstupu do SK. Pokud teplota stoupne nad nastavenou mez, dojde k rozepnutí kontaktů a pružina vrátí servopohon do normální polohy a lamely SK se otevřou. ČIDLO TG TERMOSTATU 150 PROTIMRAZOVÁ OCHRANA 200 ELEKTRO ZÁSUVKA SW 95A040R21/04756 NASTAVENÍ TEPLOTY PRO ZAVŘENÍ LAMEL PRUŽINOVÝ SERVOPOHON LAMEL ON/OFF FUS 230V/1,6A FILTR ČIDLO TG TERMOSTATU KAPILÁRA ČIDLA TERMOSTATU OTOČNÉ LAMELY ČIDLO TERMOSTATU MUSÍ BÝT UMÍSTĚNO PŘED LAMELAMI Projekční podklady, pokyny k montáži, provozu a údržbě 20

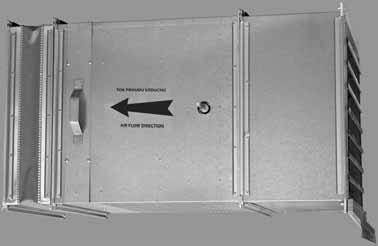

21 L1 N T2 T1 L1 N T2 T1 Sestavy pro výměnu vzduchu Horizontální sestava stěnou Pro jednotku Rozměry (mm) A B C D E F KSKAH *, KSKBH * s redukcí TVRAU00001 pro 3140, 3240 Kompletní sestava se směšovací komorou Součástí kompletu je: protivibrační vložka, směšovací komora, průchodka zdí, protidešťová žaluzie a spojovací materiál V případě že protidešťová žaluzie bude na návětrné straně je nutné použít jiný systém jako ochranu před deštěm a nárazovým větrem. V případě osazení na návětrných stranách objektů nebo v extremních povětrnostních podmínkách, výrobce nezaručuje, že nedojde k nasátí-vniknutí vody (případně sněhu) přes žaluzii, neboť vlivem větru může dojít ke zvýšení sací rychlosti. (zatékání do směšovací komory a haly) Teplovzdušná jednotka UAMAX 2 Tlumící vložka (*s redukcí pro 3-pouze s vent. 400mm) 3 FILTR - třída filtrace G3 nebo G4 4 Směšovací komora 5 Průchodka zdí 6 Protidešťová žaluzie Spojovací materiál Doporučená pevná konzole pro instalaci X - délka (mm) PP , PP , PP , Sestavení horizontální sestavy stěnou A C B D F E D E F Stykové příruby - tlumící vložky, směšovací komory, a průchodky v sestavě Redukce pro 3140, 3240 TVRAU00001 Pro typ jednotky 3 s vent. prům. 400mm Tlumící vložka s redukcí z 3/SKAU ** Redukce 3140/3240 pro připojení k KSKAH Při použití sestavy 3+TVRAU00001+KSKAH00001 je průtok snížen o cca 40% Zapojení: 1fáze, 230V Zapojení: 1fáze, 230V Projekční podklady, pokyny k montáži, provozu a údržbě

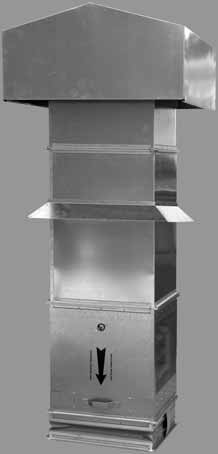

22 Sestavy pro výměnu vzduchu Vertikální sestava stropem Pro jednotku Rozměry (mm) A B C D E F KSKAV *, KSKBV * s redukcí TVRAU00001 pro 3140, 3240 Kompletní sestava se směšovací komorou Součástí kompletu je: protivibrační vložka, směšovací komora, průchodka stropem, protidešťová hlavice D F E A B C Sestavení vertikální sestavy stropem ** A Univerzální střešní hlavice 1) 2 Střešní nástavec 2A FILTR kapsový - třída filtrace G3 nebo G4 3 Průchodka stropem 4 Směšovací komora 5 Závěsný rám k zavěšení jednotek 6 Tlumící vložka (** s redukcí pro 3-pouze s vent. 400mm) 7 Jednotka UAMAX, bez žaluzie (volitelné) Spojovací materiál 1) Univerzální střešní hlavice USH500/USH600 Hlavice je určena pro sání nebo výdech vzduchu nad střechou objektu. V případě osazení USH500/600 na návětrných stranách objektů nebo v extremních povětrnostních podmínkách, výrobce nezaručuje, že nedojde k nasátí-vniknutí vody (případně sněhu) přes USH, neboť vlivem větru může dojít ke zvýšení sací rychlosti. Minimální výška nad rovným nebo šikmým povrchem je 350 mm od spodního okraje hlavice. Hlavice USH500/600 není odolná vůči agresivním chemickým látkám nebo výparům! A C B D E F Stykové příruby - tlumící vložky, směšovací komory, a průchodky v sestavě Projekční podklady, pokyny k montáži, provozu a údržbě 22

23 Filtry - GLAZ Z a papírové ZB ZB ZB GBG ZB GBG Typ filtru /pro směšovací komoru/ Filtr KS GLAZ Z 2 G3 490x490x48/SKAU000001/ Filtr KS GLAZ Z 2 G3 550x550x48/SKBU000001/ Filtr KS GLAZ Z 2 G3 550x1000x48/SKCU000001/ Filtr G4 KS-W/48 490x490x48mm/SKAU000001/ Filtr G4 KS-W/48 550x550x48mm/SKBU000001/ Filtr G4 KS-W/48 550x960x48mm/SKCU000001/ Filtr KS GLAZ Z 2 stupeň filtrace G3 Filtr papírový KS-W/48 stupeň filtrace G4 Filtry jsou určeny pouze pro použití v horizontálních instalacích. Použití filtrů: Filtr - GLAZ Z - pro axiální a radiální ventilátory Filtr - PAPÍR KS-W/48 - pouze radiílní ventilátory Při použití filtru dojde k poklesu průtoku vzduchu o cca 35% z uváděných hodnot. U zaneseného filtru může být pokles mnohem vyšší. Filtry - kapsové ZB ZB Typ filtru /pro směšovací komoru/ Filtr kapsový G3 490x490x300/SK500/ Filtr kapsový G3 550x550x300/SK600/ Kapsové filtry jsou určeny pouze pro použití v podstropních instalacích. Kapsový filtr Při použití radiálních ventilátorů je možné objednat vyšší třídu filtrace G4 při použití axiálních ventilátorů NELZE použít filtr s vyšší třídou filtrace než G3 Připojení na potrubí Potrubí pro vedení topného nebo chladícího média musí být k teplovzdušnému ohřívači přivedeno tak, aby bylo vyloučeno jakékoli mechanické pnutí, které by mohlo vézt k poškození výměníku. Přívodní potrubí musí být dostatečně konstrukčně zajištěno, včetně jeho odvzdušnění. Před připojením je třeba zkontrolovat tvrdost otopné vody a v případě nutnosti instalovat zařízení na její změkčení. Při připojování potrubí na výměník jednotky použijte bezpodmínečně dvojici klíčů odpovídající velikosti pro šroubení danného agregátu pro zamezení zkrutu potrubí výměníku a tím poškození výměníku (obr. 1). Na poškození výměníku v důsledku nedodržení pokynů v tomto bodu se záruka nevztahuje! Není-li v technické zprávě uvedeno jinak, připojte teplou vodu (vstupní) k potrubí ve spodní části agregátu a vratnou k hornímu potrubí. Snížíte tak následnou stratifikaci (vrstvení vzduchu). obr.1 23 Projekční podklady, pokyny k montáži, provozu a údržbě

24 Připojení na elektro Při elektrickém připojení a uvádění jednotky do provozu, je nutno dodržovat předpisy pro bezpečnost práce a provozu a obecně uznávaná technická pravidla. Elektrickou instalaci mohou provádět pouze osoby s kvalifikací vyhlášky ČÚBP a ČBÚ č 50/78 Sb. 6. Veškerá bezpečnostní opatření musí být zajištěna při montáži zařízení. Při uvedení jednotky do provozu je nutno zajistit revizi elektrického zařízení dle ČSN Elektrotechnické předpisy-revize elektrických zařízení. Zapojení jednotek UAMAX dle platných norem na soustavu TNC-S, je nutno provést dle platných schemat jež jsou uvedena v kapitole ELEKTROZAPOJENÍ str. 23. U silového přívodu musí být zařazen odstavný vypínač. Silový přívod musí mít předepsané jištění dle ČSN , ČSN a ČSN Elektrické vodiče se přípojí přímo na pětikolíkovou vidlici, která je součástí dodávky. Na připojení použijte třížilový kabel průřezu 3x1,5 mm 2. Příkon každého modelu je specifikován na výrobním štítku. Nepoužívejte tvrdé měděné vodiče, které by mohly svorky poškodit. Elektrická bezpečnost jednotky se dosáhne jen správným připojením k bezpečnému systému uzemnění, instalovanému podle platných bezpečnostních předpisů. Tento důležitý požadavek bezpečnosti musí být pečlivě ověřen. Výrobce neručí za škody, způsobené vadným uzemněním jednotky. K připojení jednotky k hlavnímu vedení nesmí být použity žádné adaptéry s několikanásobnými zásuvkami nebo prodlužovací kabely. Použití jakéhokoliv zařízení, uváděného v činnost elektrickým proudem, předpokládá dodržování některých níže uvedených základních pravidel: - nikdy se nedotýkat jednotky s mokrými nebo vlhkými částmi těla - netahat za elektrické kabely - nenechat jednotku vystavenou nepříznivým vlivům počasí (déšť, sluneční světlo atd.) - nedovolit dětem nebo nezkušeným osobám používat jednotku. Přívodní kabel jednotky nesmí být vyměňován uživatelem. V případě poškození kabelu jednotku vypněte a svěřte výměnu jen kvalifikovanému personálu. Bude-li jednotka delší dobu v nečinnosti, vypněte elektrický spínač, který napájí všechny komponenty systému, ovládané elektrickým proudem (ventilátor). Elektrozapojení Ventilátor TK TK N L1 Ventilátor 3F Δ 3~400V/50Hz, 3F Δ U1 V1 N W1 Připojovací konektor svorky připojení externího termostatu před připojením odstraňte propojku Připojovací konektor L1 N T1 T2 400V/50Hz, 3F Δ Provedení s 1 fázovým ventilátorem Provedení s 3 fázovým ventilátorem Projekční podklady, pokyny k montáži, provozu a údržbě 24

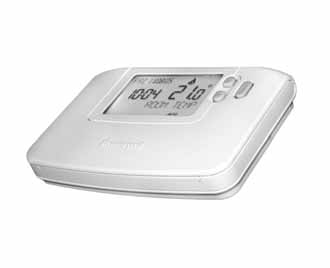

25 Regulace - termostat Honeywell Ventilátor TK TK N L1 Připojovací konektor Termostat Honeywell KT TERMOSTAT CM 90x kontakt termostatu svorky A,B N, L3 kontakty konektoru UAMAX před připojením termostatu odstraňte propojku A KT B L1 N Programovatelné termostaty Honeywell CMT507A1007 CMT907A1074 F _001 F _001 F _001 Typ termostatu Týdenní programovatelný termostat Honeywell CM507 Týdenní programovatelný termostat Honeywell CM907/pro oddělené čidlo/ Oddělené prostorové teplotní čidlo pro CMT907 Svorkovnice pro oddělené čidlo pro CMT907 Oddělené čidlo venkovní teploty(nemá vliv na regulaci) pro CMT907 Čidlo pro CM907 Inteligentní termostaty pro regulaci jednotlivých topidel. Snadná obsluha a vysoká kvalita Honeywell. Verze s vestavěným nebo externím čidlem. Týdenní program, manuální nastavení okamžité změny. Možnost připojení externího čidla (model 907) Použití termostatů Honeywell (CM507/CM907) pro regulaci teplovzdušných jednotek UAMAX Pro ostatní jednotky je potřeba použití pomocného spínacího relé např. (stykač RSI A230) TYP Velikost Průměr ventilátoru mm Elektrický příkon W Termostat CM 507 Termostat CM Projekční podklady, pokyny k montáži, provozu a údržbě

26 Dálkové ovládání s regulací otáček DO Pro typ jednotky Dálkové ovládání UAMAX s regulací otáček ventilátoru s kabelem 3m () UAMAX Dálkové ovládání s regulací otáček ventilátoru, slouží k ovládání teplovzdušné jednotky z obslužné výšky a umožňuje regulaci otáček ventilátoru. Tímto lze regulovat výkon a optimalizovat lokálně tepelnou pohodu. Zařazením programovatelného termostatu se účinnek regulace zpřesní a zjednoduší na obsluhu. Napájecí napětí () zapojíte do dálkového ovládání, konektor ovládání zapojte do jednotky (v případě potřeby připojte programovatelný termostat na tomu určené svorky v dálkovém ovládání. Pomocí tohoto dálkového ovládání lze ovládat POUZE 1 samostatnou jednotku. Ventilátor TK TK N L1 průchodka hlavního přívodu napájení UAMAX průchodka připojení jednotky UAMAX průchodka připojení ext. termostatu PE svorka L3 N L2 L1 1+PE+N, TN-CS L3 N L2 L1 L3 N L2 L1 L3 N L2 L1 3m propojovací kabel Připojovací konektor svorky připojení externího termostatu před připojením odstraňte propojku TOPENÍ I 0 B A Pojistkové pouzdro L N PE N L pojistkové pouzdro PE L1-IN L1- OUT N N regulace MIN REGULÁTOR OTÁČEK Návod ovládání: vypínač 0/I - režim TOPENÍ - vypnutí a zapnutí jednotky vypínač OTÁČKY - (poloha A) otáčky ventilátoru 100% (poloha B) otáčky ventilátoru - REGULACE potenciometr - otáčky ventilátoru lze regulovat dle potřeby černý hnědý - + Topení I/O Otáčky A/B Regulace modrý Použití dálkového ovládání (DO000001) s regulací otáček ventilátoru pro teplovzdušné jednotky UAMAX TYP Velikost Průměr ventilátoru mm Elektrický příkon W Napájecí nap. jednotky V/Hz DO Projekční podklady, pokyny k montáži, provozu a údržbě 26

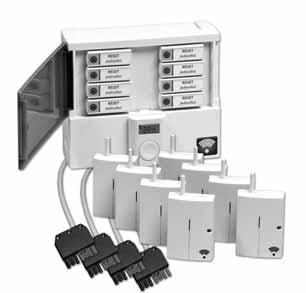

27 Zónová bezdrátová regulace Sky.Net SN SN Pro typ jednotky Bezdrátová regulace SkyNet 4 - termostat s 4 reset tlačítky Bezdrátová regulace SkyNet 8 - termostat s 8 reset tlačítky Bezdrátová regulace Sky.Net je velmi levná a jednoduše použitelná regulace. Předností je jednoduchá montáž bez nutnosti instalace kabelů, intuitivní ovládání. Bezdrátová regulace Sky.Net je připravena pro zóny 4 nebo 8 topidel s dosahem až 50 m. Regulace pracuje v komunikačním pásmu 868MHz v chráněném protokolu. Přijímací jednotka napájena přímo z jednotek. 1 2 Ventilátor TK TK N L1 Ventilátor TK TK N L1 Ventilátor TK TK N L1 Připojovací konektor L N AC 82 COM ReX ReY Připojovací konektor Připojovací konektor L N AC 82 COM ReX ReY L1 N L1 N TP 83 TP 83 Bezdrátová regulace: TP83 - Bezdrátový programovatelný termostat AC82 - Přijímací jednotka/2xrelé 230V 27 Projekční podklady, pokyny k montáži, provozu a údržbě

28 Ohřívač vzduchu se směšovací komorou ALFA TOP Ohřívač vzduchu ALFA TOP Sestava odtahového ventilátoru - střešní LERSEN Ohřívač vzduchu ALFA TOP Tmavý infrazářič COMPACT Tmavý infrazářič COMPACT HW modul 485/USB převodník linky 485 na USB Ohřívač vzduchu se směšovací komorou ALFA TOP Ohřívač vzduchu ALFA TOP HW modul 485/ETH převodník linky 485 na WiFi/ETH Opakovač komunikační linky pro odbočku nebo prodložení linky na více jak 1200m Plynová vratová clona IOTA GAS HW modul 485/ETH převodník linky 485 na Ethernet Sestava odtahového ventilátoru - stěnou LERSEN HW modul 485/ETH převodník linky 485 na WiFi/ETH Destratifikátory AIR MIX Tmavý infrazářič Penta ECO Centrální regulace Lersen.Net II Položka systému centrální regulace LN2PC00001 L net II PC i3,1gb RAM,500GB HDD,19 MONITOR,WIN 7 LN2SW00001 L net II ovládací SW,ON/OFF,zóny,reset,kalendář,směšovací komory LN2RJ00001 L net II řídící jednotka,bez čidla LN2TS05001 L net II teplotní senzor k řídící jednotce délka 0,5m LN2TS15001 L net II teplotní senzor k řídící jednotce délka 1,5m LN2TS30001 L net II teplotní senzor k řídící jednotce délka 3m LN2TS50001 L net II teplotní senzor k řídící jednotce délka 5m LN2DP00001 L net II datový převodník,hw modul 485/Ethernet L.net II L.net II L.net II L.net II L.net II LN2WF00001 L net II přemosťovací Wi-Fi modul 485/Wi-Fi - 2ks L.net II L.net II L.net II L.net II L.net II L.net II L.net II L.net II příkladové zapojení Základní režim ovládání topení v týdenním režimu, automaticky jsou zahrnuty svátky přepíná režim zima/léto řídí směšovací komory/natáčení lamel v týdenním režimu indikace poruchy autonomní provoz Společnost LERSEN přední výrobce průmyslového vytápění uvádí na trh zcela nový systém centrální regulace. Lersen.Net II je kompletní řídící systém pro dokonalou regulaci vytápění a větrání. Systém je navržen tak aby splňoval většinu požadavků na řízení provozu vytápění nebo větrání. Přestože je systém primárně navržen pro řízení vytápěcích a větracích jednotek dodávaných firmou LERSEN je možné jej nasadit i ve verzi speciálně navržené pro řízení jiných jednotek druhých stran. Komplet řídící jednotky je vybaven vlastním snímačem teploty a dalšími nezbytnými řídícími a ochranými funkcemi pro řízení provozu topné nebo větrací jednotky. L.Net II řídící jednotka se umísťuje v blízkosti řízené jednotky/vytápění/větrání a s řídícím serverem je spojena datovou linkou 485, která je připojena pomocí převodníků. Tím je umožněna komunikace prakticky na neomezenou vzdálennost. Rozšířený režim ovládání topení v týdenním režimu automaticky jsou zahrnuty svátky přepíná režim zima/léto indikace stavu jednotky - jednotka zapnuta, topení, větrání, porucha, reset vzdálený reset jednotky přepnutí na manuální provoz jednotky topení změna profilu jednotky nebo skupiny podmíněné funkce řízení vytápění prostoru topení/větrání/cirkulace řízení skupin sledování spotřeby a sumarizace detailní informace o funci, zapojení a nastavení najdete v manuálu pro Centrální regulaci nebo kontaktujte vašeho obchodního zástupce Projekční podklady, pokyny k montáži, provozu a údržbě 28
