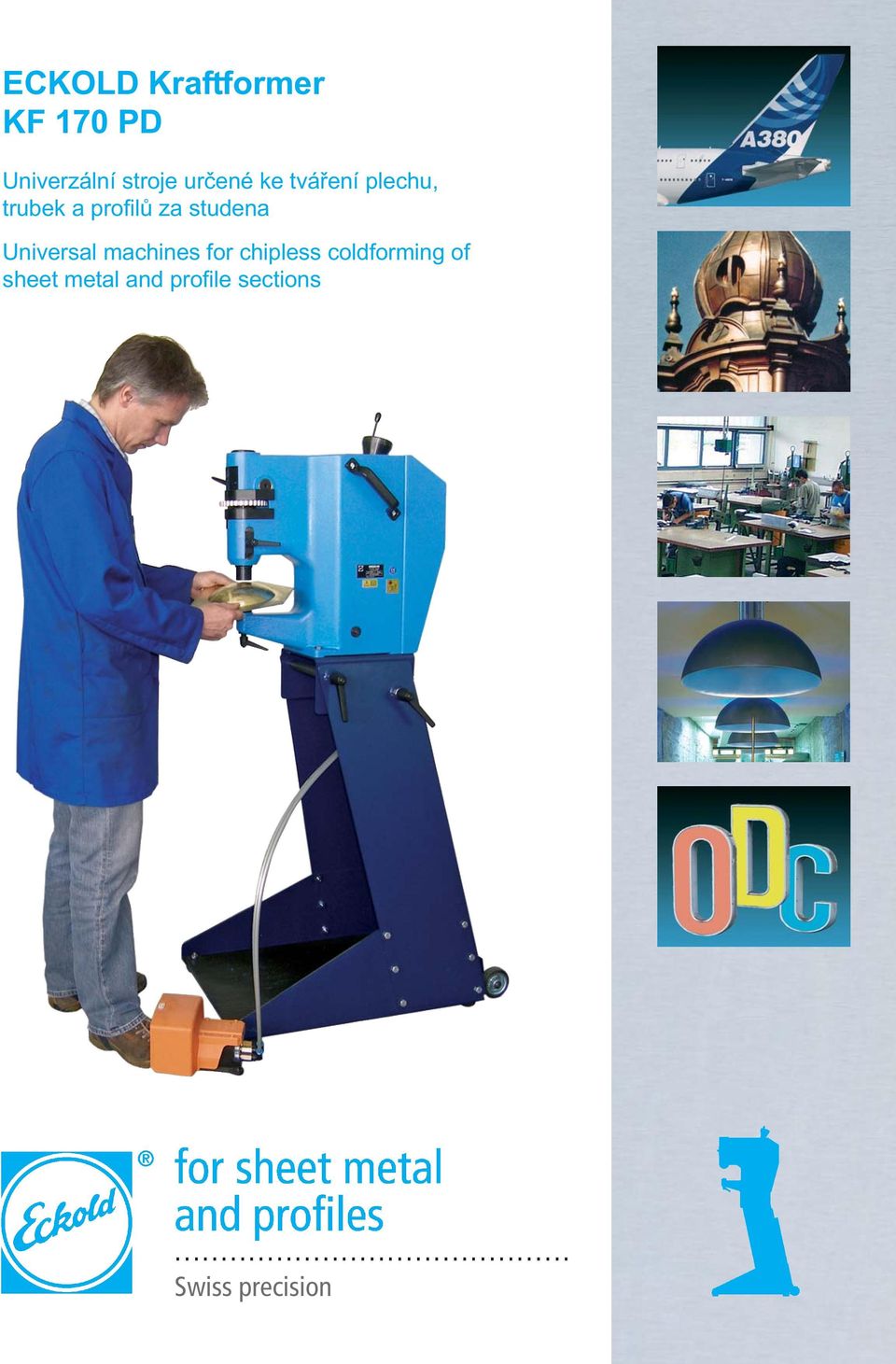

1 ECKOLD Kraftformer KF 170 PD Univerzální stroje určené ke tváření plechu, trubek a profilů za studena Universal machines for chipless coldforming of sheet metal and profile sections... Swiss precision

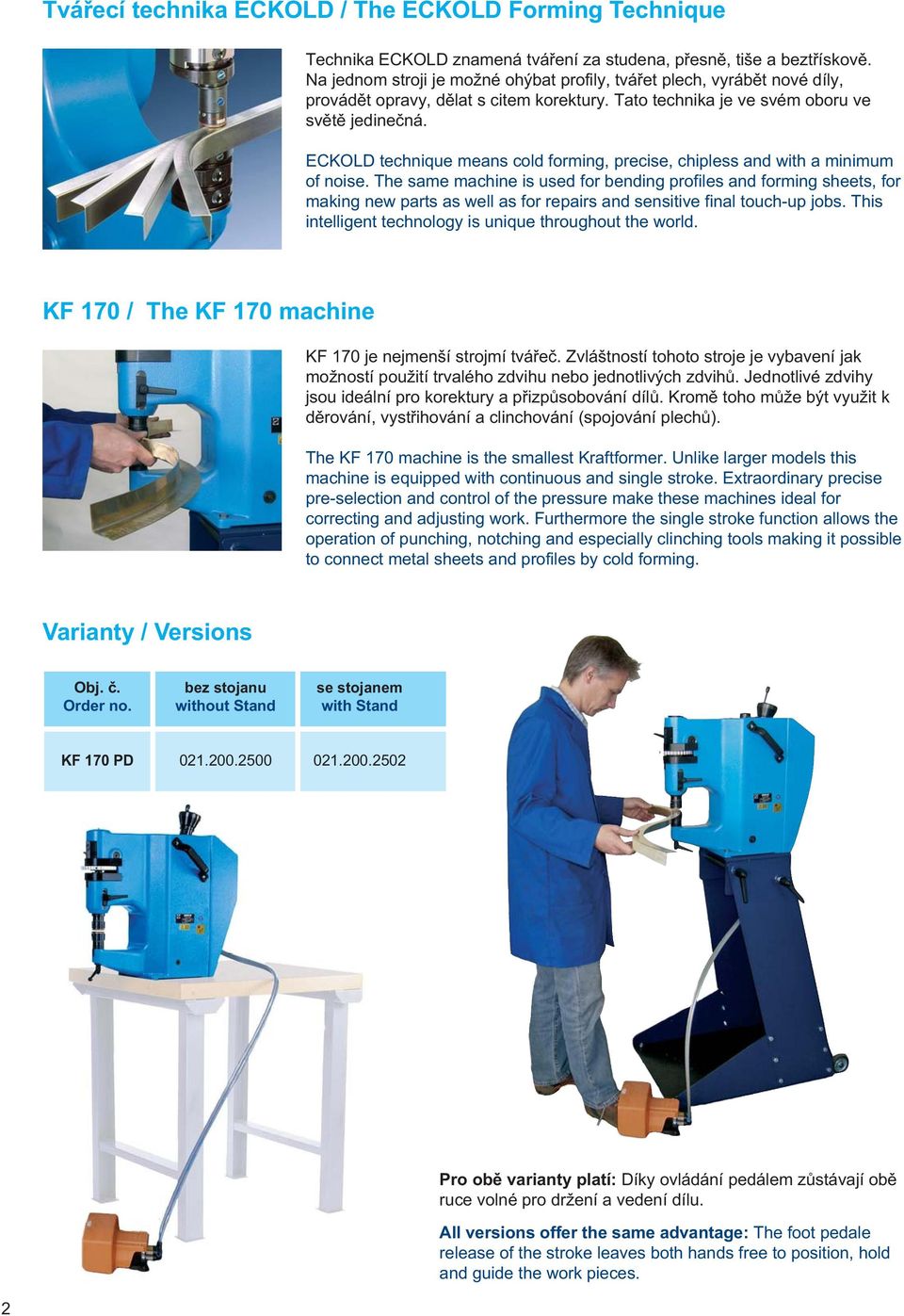

2 Tvářecí technika ECKOLD / The ECKOLD Forming Technique Technika ECKOLD znamená tváření za studena, přesně, tiše a beztřískově. Na jednom stroji je možné ohýbat profily, tvářet plech, vyrábět nové díly, provádět opravy, dělat s citem korektury. Tato technika je ve svém oboru ve světě jedinečná. ECKOLD technique means cold forming, precise, chipless and with a minimum of noise. The same machine is used for bending profiles and forming sheets, for making new parts as well as for repairs and sensitive final touch-up jobs. This intelligent technology is unique throughout the world. KF 170 / The KF 170 machine KF 170 je nejmenší strojmí tvářeč. Zvláštností tohoto stroje je vybavení jak možností použití trvalého zdvihu nebo jednotlivých zdvihů. Jednotlivé zdvihy jsou ideální pro korektury a přizpůsobování dílů. Kromě toho může být využit k děrování, vystřihování a clinchování (spojování plechů). The KF 170 machine is the smallest Kraftformer. Unlike larger models this machine is equipped with continuous and single stroke. Extraordinary precise pre-selection and control of the pressure make these machines ideal for correcting and adjusting work. Furthermore the single stroke function allows the operation of punching, notching and especially clinching tools making it possible to connect metal sheets and profiles by cold forming. Varianty / Versions Obj. č. bez stojanu se stojanem Order no. without Stand with Stand KF 170 PD Pro obě varianty platí: Díky ovládání pedálem zůstávají obě ruce volné pro držení a vedení dílu. All versions offer the same advantage: The foot pedale release of the stroke leaves both hands free to position, hold and guide the work pieces. 2

ECKOLD technique means cold forming, precise, chipless and with a minimum of noise.

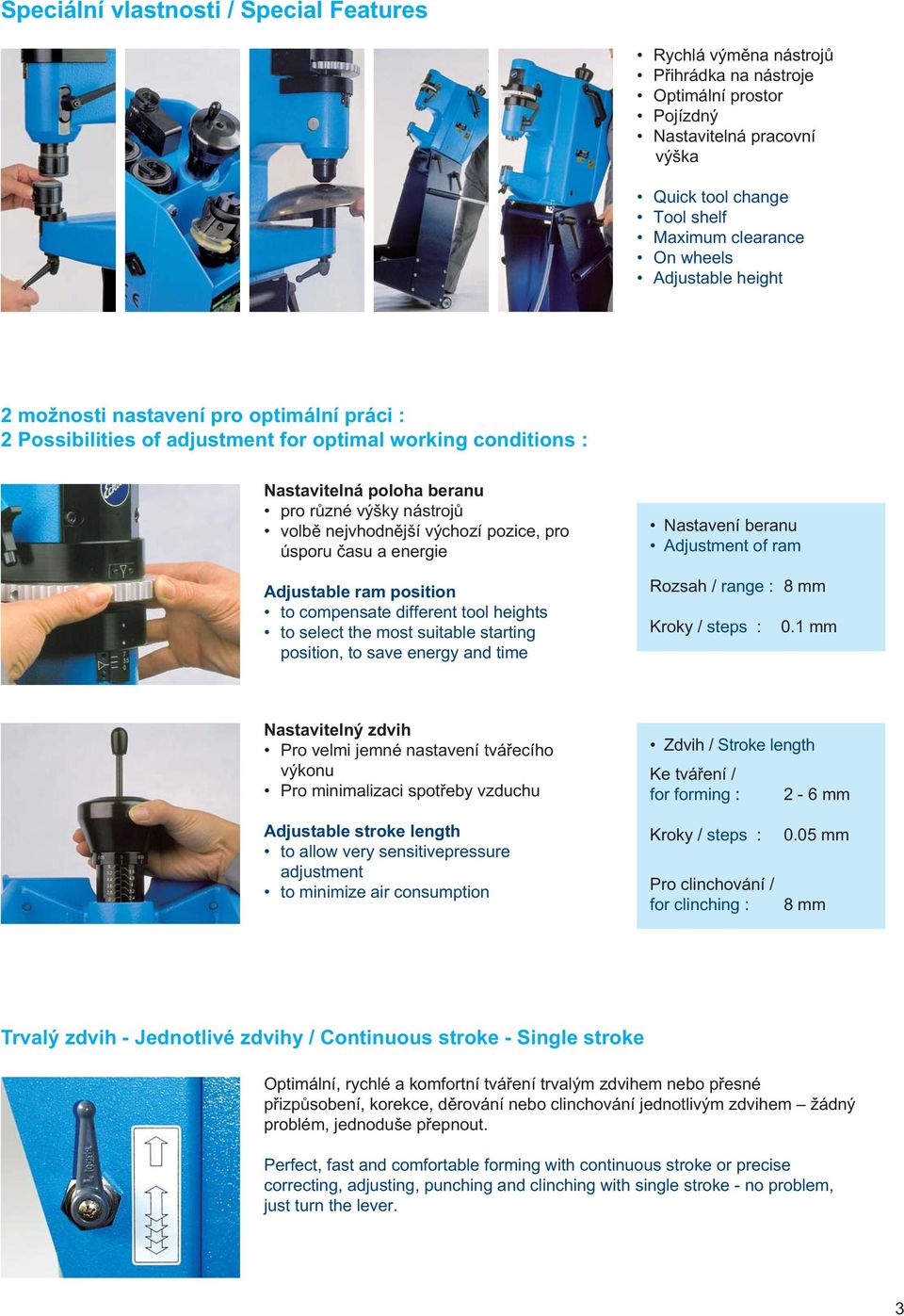

3 Speciální vlastnosti / Special Features Rychlá výměna nástrojů Přihrádka na nástroje Optimální prostor Pojízdný Nastavitelná pracovní výška Quick tool change Tool shelf Maximum clearance On wheels Adjustable height 2 možnosti nastavení pro optimální práci : 2 Possibilities of adjustment for optimal working conditions : Nastavitelná poloha beranu pro různé výšky nástrojů volbě nejvhodnější výchozí pozice, pro úsporu času a energie Adjustable ram position to compensate different tool heights to select the most suitable starting position, to save energy and time Nastavení beranu Adjustment of ram Rozsah / range : 8 mm Kroky / steps : 0.1 mm Nastavitelný zdvih Pro velmi jemné nastavení tvářecího výkonu Pro minimalizaci spotřeby vzduchu Adjustable stroke length to allow very sensitivepressure adjustment to minimize air consumption Zdvih / Stroke length Ke tváření / for forming : Kroky / steps : Pro clinchování / for clinching : 2-6 mm 0.05 mm 8 mm Trvalý zdvih - Jednotlivé zdvihy / Continuous stroke - Single stroke Optimální, rychlé a komfortní tváření trvalým zdvihem nebo přesné přizpůsobení, korekce, děrování nebo clinchování jednotlivým zdvihem žádný problém, jednoduše přepnout. Perfect, fast and comfortable forming with continuous stroke or precise correcting, adjusting, punching and clinching with single stroke - no problem, just turn the lever. 3

výchozí pozice, pro úsporu času a energie Adjustable ram position to compensate different tool heights to select the most suitable starting position, to save energy and time Nastavení beranu

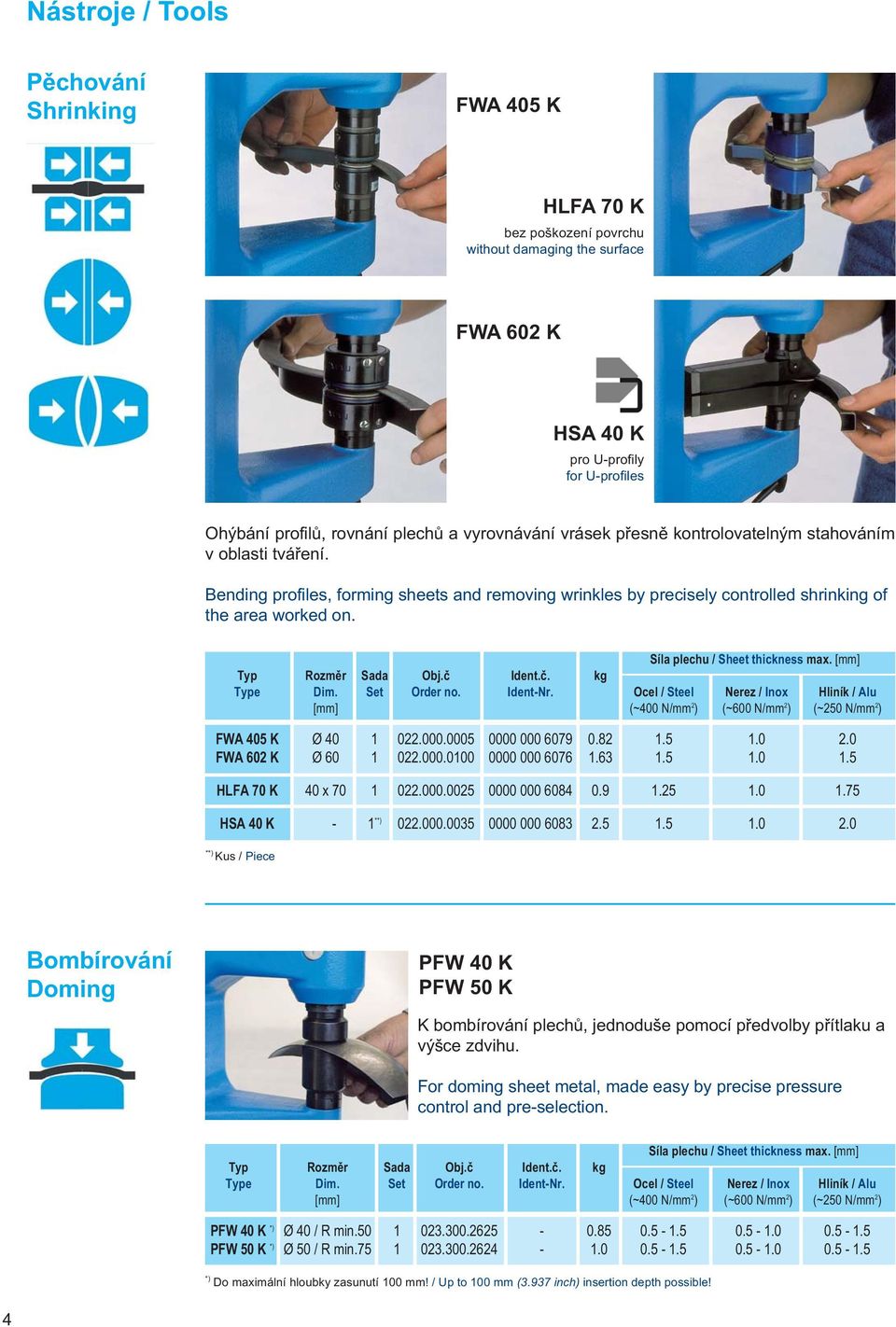

4 Nástroje / Tools Pěchování Shrinking FWA 405 K HLFA 70 K bez poškození povrchu without damaging the surface FWA 602 K HSA 40 K pro U-profily for U-profiles Ohýbání profilů, rovnání plechů a vyrovnávání vrásek přesně kontrolovatelným stahováním v oblasti tváření. Bending profiles, forming sheets and removing wrinkles by precisely controlled shrinking of the area worked on. FWA 405 K Ø FWA 602 K Ø HLFA 70 K 40 x HSA 40 K - 1 **) **) Kus / Piece Bombírování Doming PFW 40 K PFW 50 K K bombírování plechů, jednoduše pomocí předvolby přítlaku a výšce zdvihu. For doming sheet metal, made easy by precise pressure control and pre-selection. PFW 40 K *) Ø 40 / R min PFW 50 K *) Ø 50 / R min *) Do maximální hloubky zasunutí 100 mm! / Up to 100 mm (3.937 inch) insertion depth possible! 4

FWA 405 K Ø 40 1 022.000.0005 0000 000 6079 0.82 1.5 1.0 2.0 FWA 602 K Ø 60 1 022.000.0100 0000 000 6076 1.63 1.5 1.0 1.5 HLFA 70 K 40 x 70 1 022.000.0025 0000 000 6084 0.9 1.25 1.0 1.75 HSA 40 K - 1 **) 022.

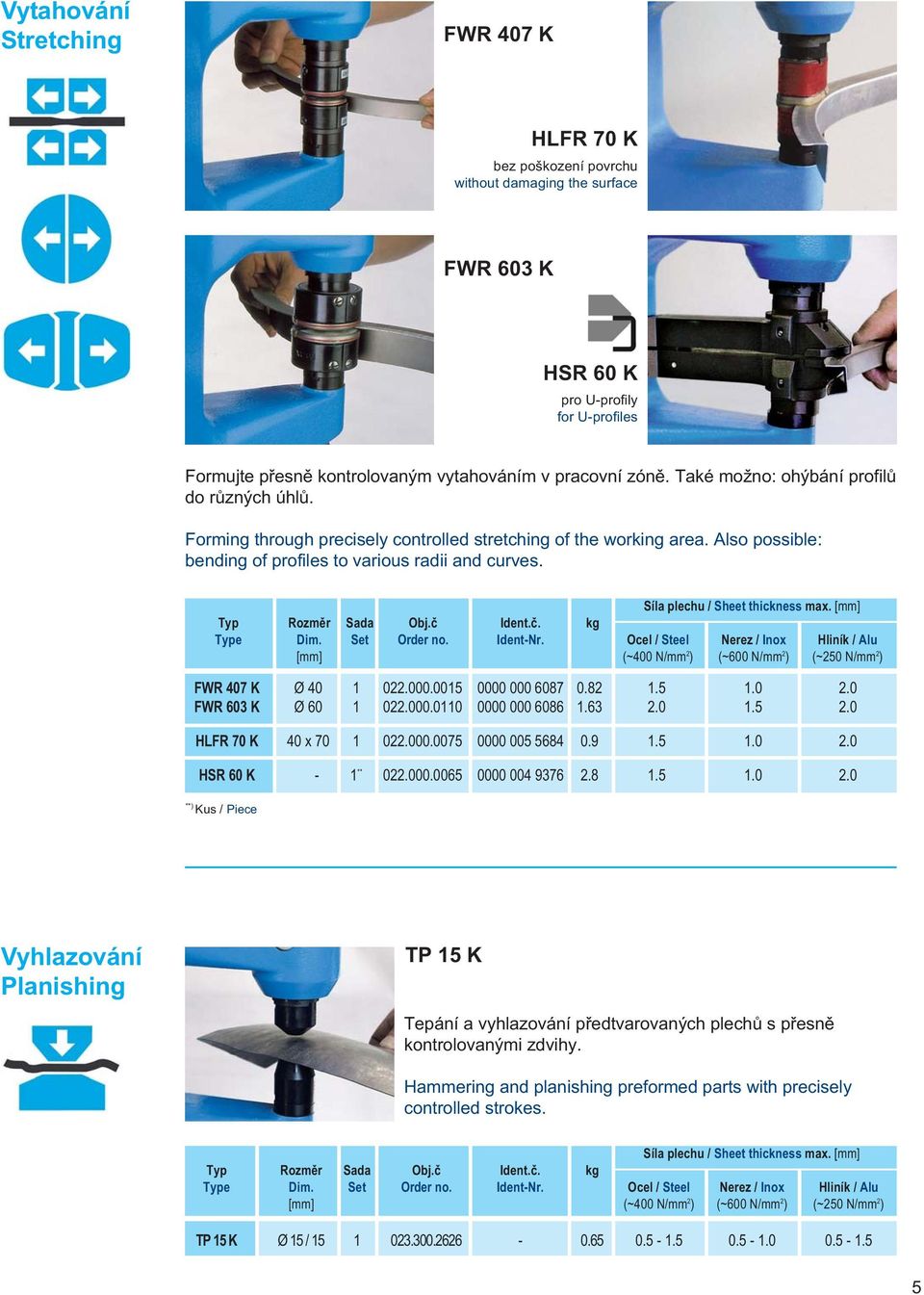

5 Vytahování Stretching FWR 407 K HLFR 70 K bez poškození povrchu without damaging the surface FWR 603 K HSR 60 K pro U-profily for U-profiles Formujte přesně kontrolovaným vytahováním v pracovní zóně. Také možno: ohýbání profilů do různých úhlů. Forming through precisely controlled stretching of the working area. Also possible: bending of profiles to various radii and curves. FWR 407 K Ø FWR 603 K Ø HLFR 70 K 40 x HSR 60 K - 1 ** **) Kus / Piece Vyhlazování Planishing TP 15 K Tepání a vyhlazování předtvarovaných plechů s přesně kontrolovanými zdvihy. Hammering and planishing preformed parts with precisely controlled strokes. TP 15 K Ø 15 /

000.0015 0000 000 6087 0.82 1.5 1.0 2.0 FWR 603 K Ø 60 1 022.000.0110 0000 000 6086 1.63 2.0 1.5 2.0 HLFR 70 K 40 x 70 1 022.000.0075 0000 005 5684 0.9 1.5 1.0 2.0 HSR 60 K - 1 ** 022.000.0065 0000 004 9376 2.

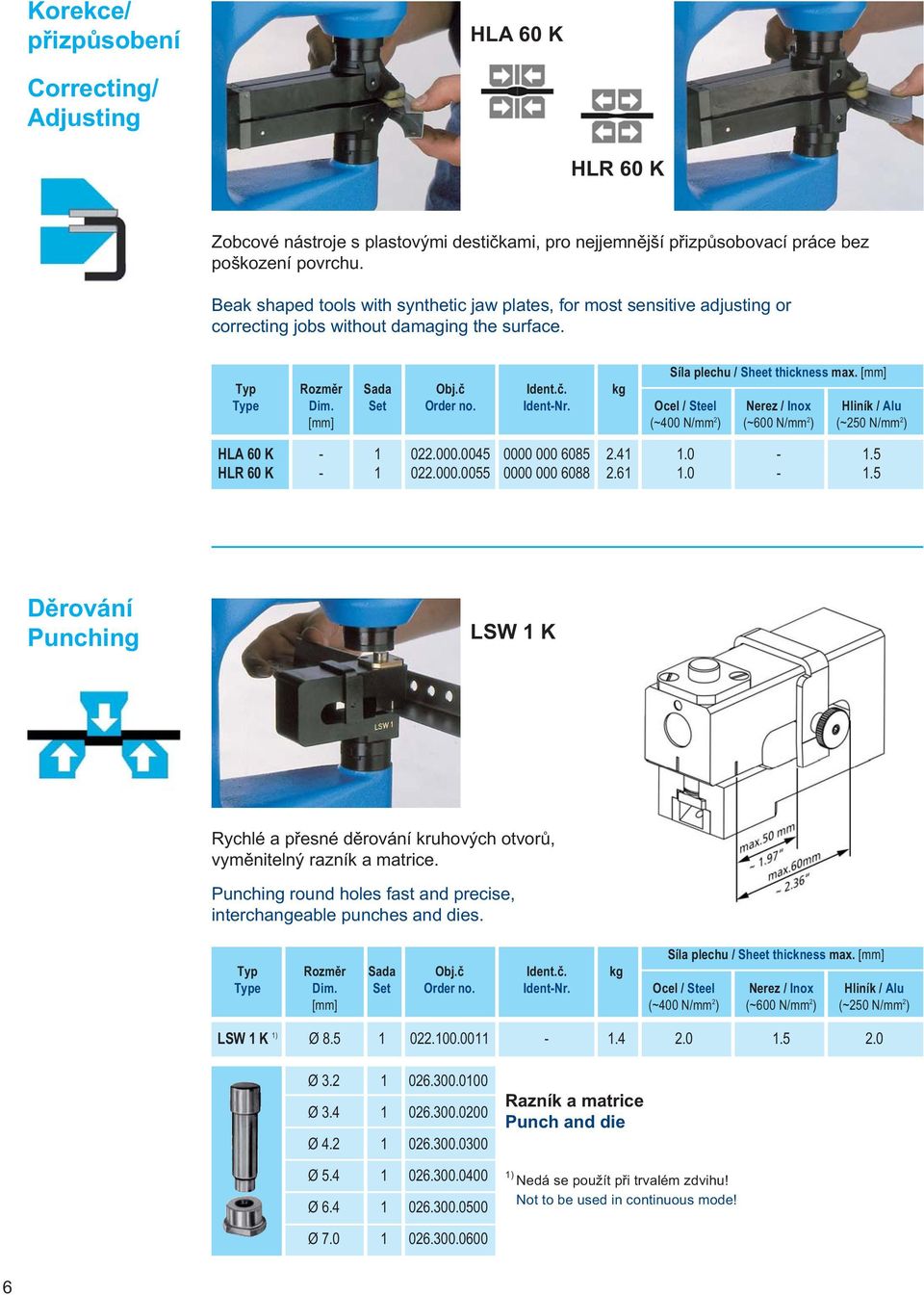

6 Korekce/ přizpůsobení HLA 60 K Correcting/ Adjusting HLR 60 K Zobcové nástroje s plastovými destičkami, pro nejjemnější přizpůsobovací práce bez poškození povrchu. Beak shaped tools with synthetic jaw plates, for most sensitive adjusting or correcting jobs without damaging the surface. HLA 60 K HLR 60 K Děrování Punching LSW 1 K Rychlé a přesné děrování kruhových otvorů, vyměnitelný razník a matrice. Punching round holes fast and precise, interchangeable punches and dies. LSW 1 K 1) Ø Ø Ø Ø Ø Ø Razník a matrice Punch and die 1) Nedá se použít při trvalém zdvihu! Not to be used in continuous mode! Ø

61 1.0-1.5 Děrování Punching LSW 1 K Rychlé a přesné děrování kruhových otvorů, vyměnitelný razník a matrice. Punching round holes fast and precise, interchangeable punches and dies. LSW 1 K 1) Ø 8.

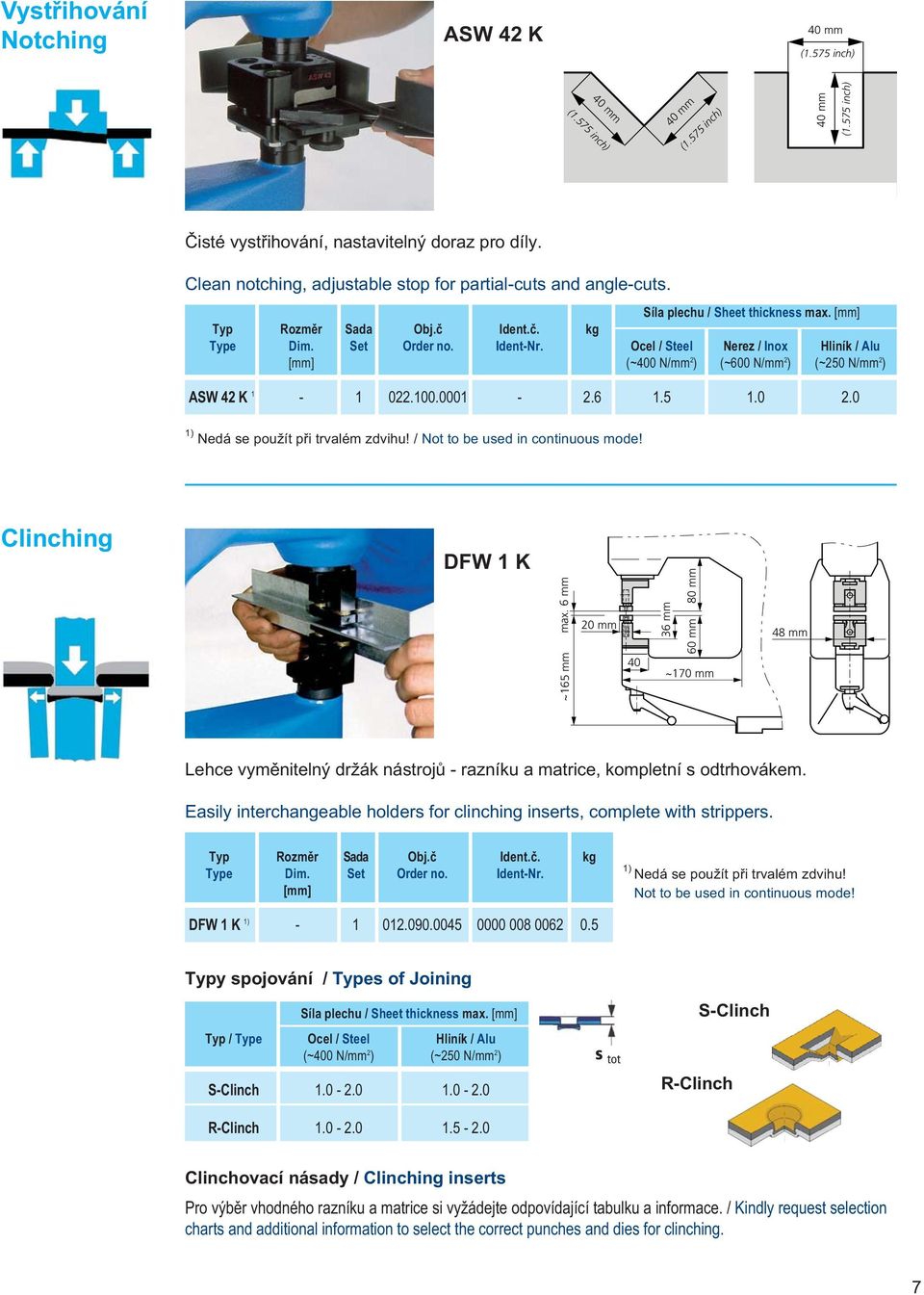

7 Vystřihování Notching ASW 42 K 40 mm (1.575 inch) 40 mm (1.575 inch) 40 mm (1.575 inch) 40 mm (1.575 inch) Čisté vystřihování, nastavitelný doraz pro díly. Clean notching, adjustable stop for partial-cuts and angle-cuts. ASW 42 K 1) ) Nedá se použít při trvalém zdvihu! / Not to be used in continuous mode! Clinching DFW 1 K max. 6 mm ~165 mm 20 mm mm 60 mm 80 mm ~170 mm 48 mm Lehce vyměnitelný držák nástrojů - razníku a matrice, kompletní s odtrhovákem. Easily interchangeable holders for clinching inserts, complete with strippers. Type Dim. Set Order no. Ident-Nr. [mm] 1) Nedá se použít při trvalém zdvihu! Not to be used in continuous mode! DFW 1 K 1) Typy spojování / Types of Joining Typ / Type Ocel / Steel Hliník / Alu (~400 N/mm 2 ) (~250 N/mm 2 ) S-Clinch R-Clinch s tot R-Clinch S-Clinch Clinchovací násady / Clinching inserts Pro výběr vhodného razníku a matrice si vyžádejte odpovídající tabulku a informace. / Kindly request selection charts and additional information to select the correct punches and dies for clinching. 7

Clinching DFW 1 K max. 6 mm ~165 mm 20 mm 40 36 mm 60 mm 80 mm ~170 mm 48 mm Lehce vyměnitelný držák nástrojů - razníku a matrice, kompletní s odtrhovákem.

8 ECKOLD Kraftformer KF 170 PD Technická data Technical Data mm 1060 mm ( inch) ( inch) 170 (6.693 inch) 790 mm (31.10 inch) 1545 mm ( inch) 505 mm ( inch) mm mm 4 x d mm ( inch) Horizontální hloubka Throat depth horizontal 170 mm Vertikální výška krku Throat height vertical 146 mm Ovládání Release pedál / pedale Pracovní tlak Working pressure max 60 kn Formovací síla pro ocel Forming capacity for Steel max 2.0 mm (14 GA) Formovací síla pro hliník Forming capacity for Aluminium max 2.0 mm (14 GA) Formovací síla pro nerez Forming capacity for Stainless steel max 1.5 mm (17 GA) Pohon Drive vzduch / air Tlak vzduchu Input pressure ~ 6 bar (~ 87 psi) Spotřeba vzduchu při trvalém zdvihu Air consumption in continuous mode max 300 l/min. Pracovní frekvence Stroke frequency (dep. on setting) při trvalém zdvihu in continuous mode ~ /min. Hmotnost bez stojanu Net weight without stand ~ 93 kg Hmotnost se stojanem Net weight with stand ~ 151 kg Všechny údaje k tloušťkám plechu se vztahují na materiály těchto vlastností: ocel (Rm~400 N/mm 2 ), netvrzený, formovatelný hliník (Rm~250 N/mm 2 ),nerezová ocel (Rm~600 N/mm 2 ). All sheet thickness data are based on material in deep drawing quality: mild steel (Rm~400 N/mm 2, ~ lbf/in 2 ), aluminium not hardened, formable (Rm~250 N/mm 2, ~ lbf/in 2 ) and stainless steel (Rm~600 N/mm 2, ~ lbf/in 2 ).... Swiss precision ECKOLD AG Rheinstrasse 8 CH-7203 Trimmis Switzerland Tel.: Fax: machines@eckold.ch ECKOLD GmbH & Co. KG D St. Andreasberg Germany Tel.: Fax: info@eckold.de ECKOLD Limited 15 Lifford Way Binley Industrial Estate GB-Coventry CV3 2RN Great Britain Tel.: Fax: sales@eckold.co.uk (5.748 inch) ECKOLD France 16, rue de la Noue Guimante Z.I. de la Courtillière F St. Thibault-des-Vignes France Tel.: Fax: info@eckold.fr ECKOLD & VAVROUCH, spol. s r.o. Jilemnického 8 CZ Brno Czech republic Tel.: Fax: eckold@volny.cz mm 140 ( inch) 232 mm (9.134 inch) ECKOLD Japan Co. Ltd , Maihara Higashi Chiba Pref. JP Funabashi-City Japan Tel.: Fax: info@eckold.co.jp Printed in Switzerland CH04/ PP KF170 Cs/En Zobrazení a rozměry nezávazné, technické změny vyhrazeny. / Illustrations and technical data are not binding, technical modifications kept under reserve.

047 inch) Horizontální hloubka Throat depth horizontal 170 mm Vertikální výška krku Throat height vertical 146 mm Ovládání Release pedál / pedale Pracovní tlak Working pressure max 60 kn Formovací
