1 Systémy zpracování obrazu KOMEG OPTI-FIX PRC Modulární upínací systém pro systémy zpracování obrazu

2 KOMEG: Výrazně více zkušeností. Lepší výsledky měření KOMEG OPTI-FIX Doložené zkušenosti, odbornost a spolehlivost do budoucna orientovaných konceptů: Více než tři desítky let KOMEG patří mezi mezinárodní inovační průkopníky náročné průmyslové měřicí techniky, stanovuje důležité technologické milníky a poskytuje průkopnická zákaznická řešení. KOMEG realizoval například první in-line počítačové měření SPC na celém světě, stejně jako první modulární upínací systém pro opakovatelnou výrobu - odbornost a znalosti, které se již od té doby mnohokrát rozšířily a prohloubily. Dnes KOMEG vyvíjí, vyrábí a dodává důležité komponenty a systémy pro výrobu a souřadnicové měřicí systémy: Doteky pro všechny značky SMS Speciální doteky a konfi gurace Modulární indexovatelné upínací systémy pro dotekové zpracování obrazu a hmatové techniky Manipulační techniku a nakládací systémy Klimatizované skříně a klimatizační techniku Speciální řešení Měřicí a kvalitové datové systémy 55 zaměstnanců se neustále zabývá vývojem měřicí techniky na 3500 m² velkém nejmodernějším KOMEG vývojovém a výrobním centru ve Völklingen, Sársko - a spokojenost zákazníků z rozmanitého odvětví průmyslové výroby od strojního a automobilového průmyslu, stejně jako elektrického a plastového strojírenství, farmaceutický průmysl a zdravotnické techniky. Silné stránky KOMEG jsou jeho výjimečná kreativita, nasazení a lokální přítomnost - založené na velmi pevných základech: jako člen Mitutoyo Group, nejvšestrannějšího dodavatele měřicí techniky na celém světě a předního mezinárodního dodavatele kompletního sortimentu v této oblasti průmyslu, který nabízí více než 9000 produktů. Odborné znalosti KOMEG a síla Mitutoyo se vzájemně doplňují, aby vytvořily komplexní a ucelený systém řešení, ve prospěch a výhodu velmi náročných uživatelů měřicí techniky. Viditelně více zkušeností. Pro lepší výsledky měření. KOMEG: Máme myšlenku...

3 3

4 KOMEG opti-fix Modulární upínací systém opti-fix byl vyvinut speciálně pro optické souřadnicové měřicí systémy. "KOMEG opti-fix" garantuje bezpečné upevnění součástí během měření a následně zajišťuje stálý bezchybný přenos naměřených hodnot. Tato funkční konfigurace činí také řadu měření mnohem jednoduššími. S cílem omezit rušivé odrazy osvětlovacích systémů a okolního světla na minimum, všechny důležité stavební prvky jsou černě eloxované nebo matně lakované.

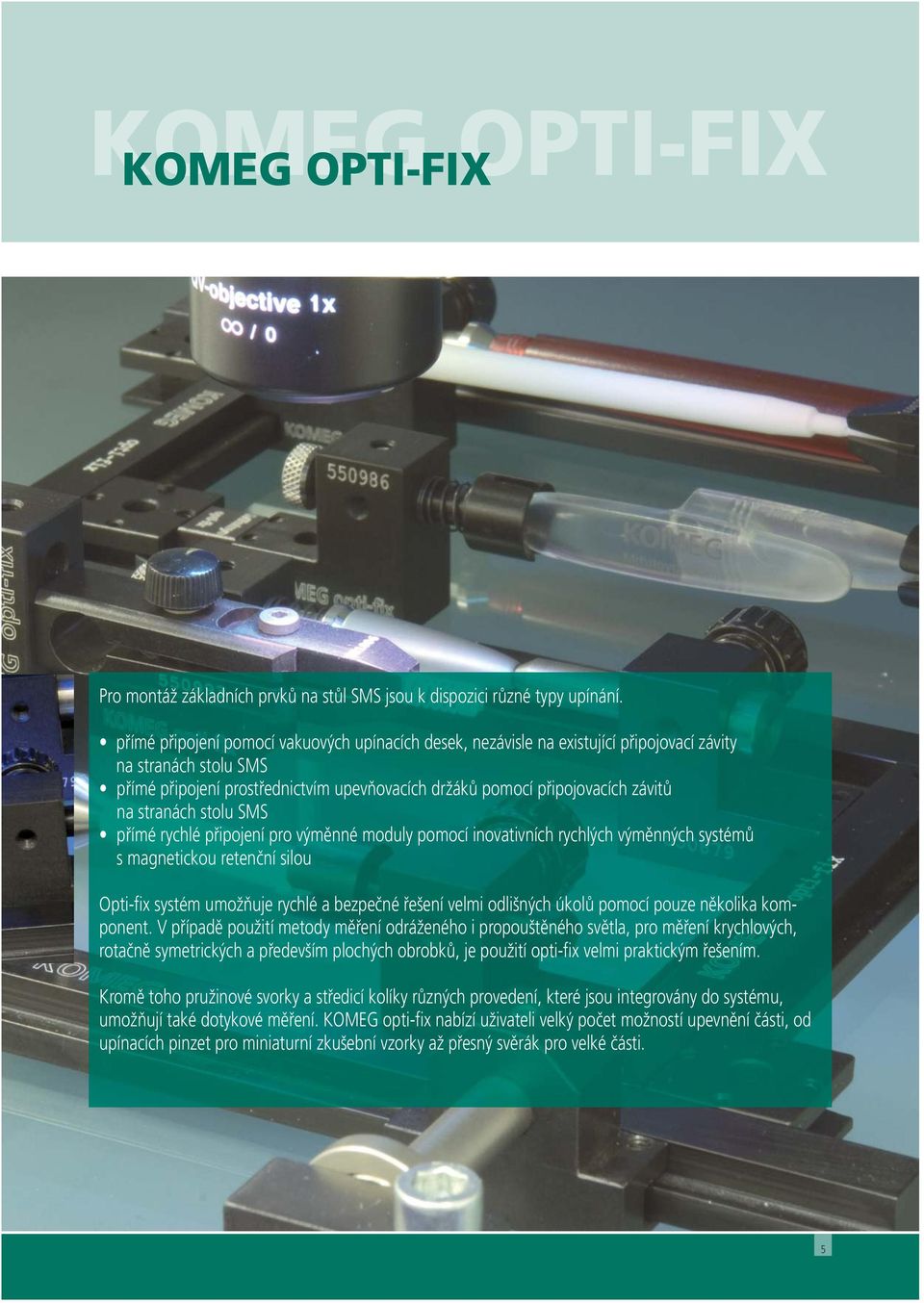

5 KOMEG OPTI-FIX KOMEG OPTI-FIX Pro montáž základních prvků na stůl SMS jsou k dispozici různé typy upínání. přímé připojení pomocí vakuových upínacích desek, nezávisle na existující připojovací závity na stranách stolu SMS přímé připojení prostřednictvím upevňovacích držáků pomocí připojovacích závitů na stranách stolu SMS přímé rychlé připojení pro výměnné moduly pomocí inovativních rychlých výměnných systémů s magnetickou retenční silou Opti-fix systém umožňuje rychlé a bezpečné řešení velmi odlišných úkolů pomocí pouze několika komponent. V případě použití metody měření odráženého i propouštěného světla, pro měření krychlových, rotačně symetrických a především plochých obrobků, je použití opti-fix velmi praktickým řešením. Kromě toho pružinové svorky a středicí kolíky různých provedení, které jsou integrovány do systému, umožňují také dotykové měření. KOMEG opti-fix nabízí uživateli velký počet možností upevnění části, od upínacích pinzet pro miniaturní zkušební vzorky až přesný svěrák pro velké části. 5

6 KOMEG opti-fix round Inovativní, nově vyvinutý nástroj KOMEG "KOMEG opti-fix round" doplňuje opti-fix typy v pravém slova smyslu "kolo se stává uzavřeným kruhem". Kruhová konstrukce umožňuje plynulé nastavení 360 jak v horizontální rovině, tak v prostoru a navíc, "upínací kolík" na straně zajišťuje snadný přístup k obrobku.

7 KOMEG OPTI-FIX ROUND KOMEG OPTI-FIX ROUND KOMEG opti-set round byl speciálně vyvinut pro obrobky s neobyčejnou geometrií, která by neměla být umístěna v rámci funkčního měřicího rozsahu existujících standardních metod. Kombinace těchto dvou typů, KOMEG opti-fix a opti-set round, poskytuje uživateli odborné upínací části pro celou řadu dílů, které musí být měřeny optickou/dotykovou metodou. Žádné další improvizace v oblasti optických souřadnicových měřicích systémů. 7

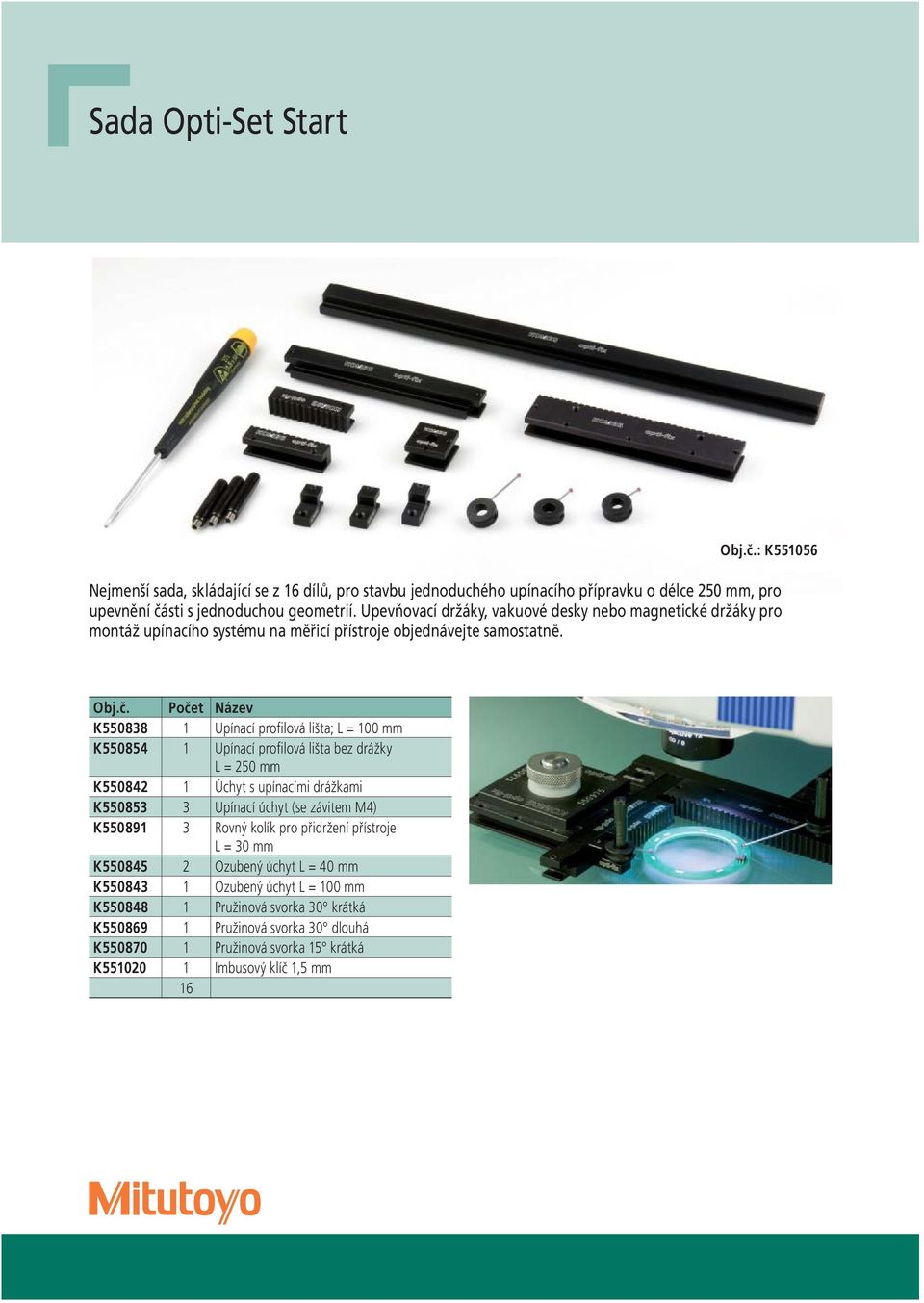

8 Sada Opti-Set Start Obj.č.: K Nejmenší sada, skládající se z 16 dílů, pro stavbu jednoduchého upínacího přípravku o délce 250 mm, pro upevnění části s jednoduchou geometrií. Upevňovací držáky, vakuové desky nebo magnetické držáky pro montáž upínacího systému na měřicí přístroje objednávejte samostatně. Obj.č. Počet Název K Upínací profi lová lišta; L = 100 mm K Upínací profi lová lišta bez drážky L = 250 mm K Úchyt s upínacími drážkami K Upínací úchyt (se závitem M4) K Rovný kolík pro přidržení přístroje L = 30 mm K Ozubený úchyt L = 40 mm K Ozubený úchyt L = 100 mm K Pružinová svorka 30 krátká K Pružinová svorka 30 dlouhá K Pružinová svorka 15 krátká K Imbusový klíč 1,5 mm 16

9 Sada Opti-Set Basic Obj.č.: K Sada, skládající se z 26 dílů, pro stavbu základního rámu o rozměrech 200 mm x 100 mm, pro upevnění dílů s jednoduchou geometrií. Upevňovací držáky, vakuové desky nebo magnetické držáky pro montáž upínacího systému na měřicí přístroje objednávejte samostatně. Obj.č. Počet Název K Upínací profi lová lišta; L = 100 mm K Upínací profi lová lišta bez drážky L = 200 mm K Upínací úchyt (se závitem M4) K Rovný kolík pro přidržení přístroje L = 30 mm K Ozubený úchyt L = 40 mm K Pružinová svorka 30 krátká K Pružinová svorka 30 dlouhá K Pružinová svorka 15 krátká K Pružinová svorka 15 dlouhá K Imbusový klíč SW 1,5 mm 26 9

10 Sada Opti-Set Rotation Obj.č.: K Sada, skládající se z 23 dílů, pro stavbu základního rámu o rozměrech 250 mm x 200 mm, pro upevnění dílů s rotačně symetrickými částmi s a bez středové díry. Upevňovací držáky, vakuové desky nebo magnetické držáky pro montáž upínacího systému na měřicí přístroje objednávejte samostatně. Obj.č. Počet Název K Upínací profi lová lišta; L = 250 mm K Upínací profi lová lišta; L = 200 mm K Upínací blok GG K Upínací blok GK K Koník s hrotem K Koník s odpruženým hrotem K Prizma 120 kompl. s pružinovou svorkou K Prizmatické excentrické upínání K Středící upínání K Upínací kolík odstupňovaný 100 mm K Hřídel 6 x 100 mm K Úchyt s upínacími drážkami K Imbusový klíč 1,5 mm K Imbusový klíč 2mm 23

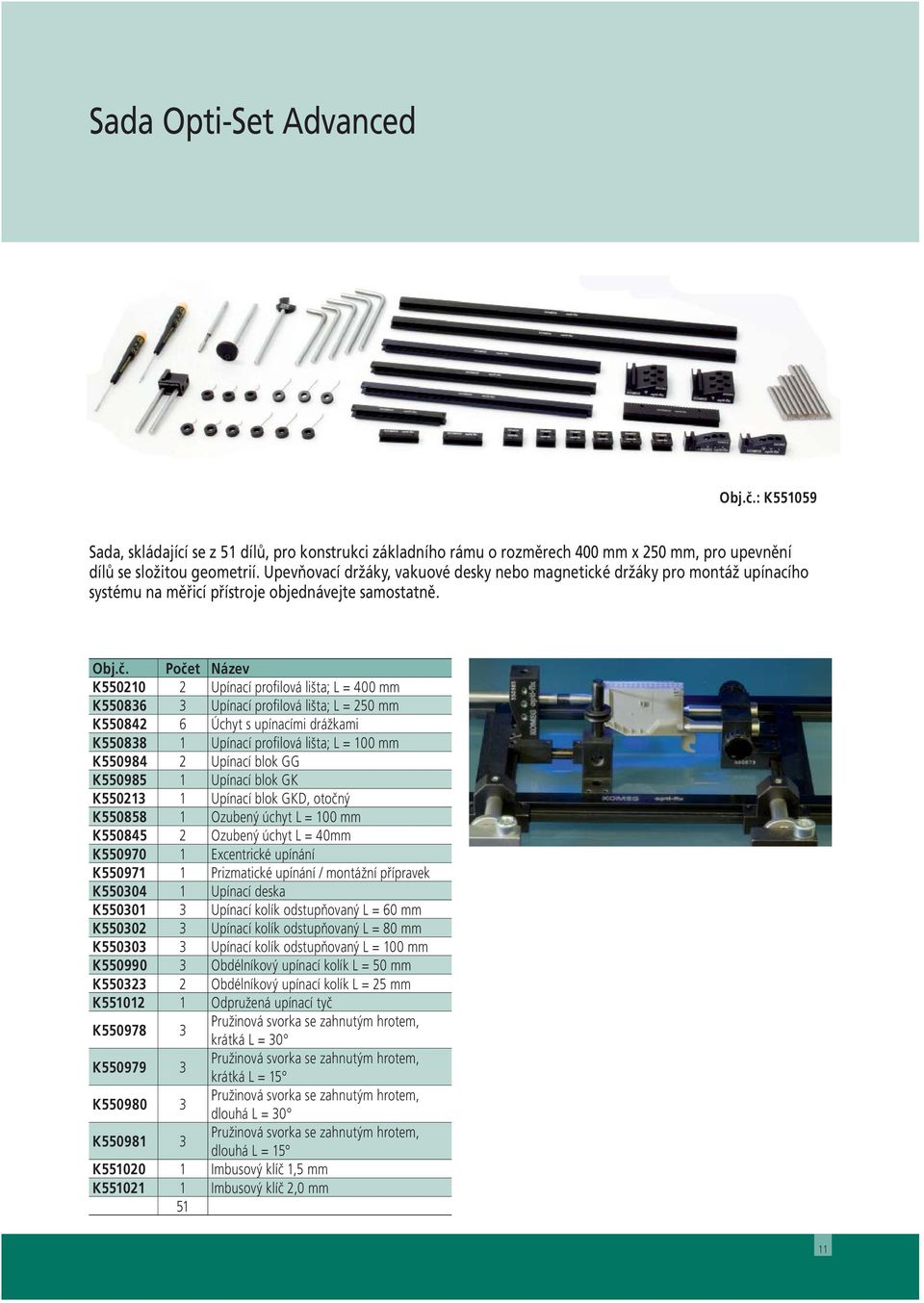

11 Sada Opti-Set Advanced Obj.č.: K Sada, skládající se z 51 dílů, pro konstrukci základního rámu o rozměrech 400 mm x 250 mm, pro upevnění dílů se složitou geometrií. Upevňovací držáky, vakuové desky nebo magnetické držáky pro montáž upínacího systému na měřicí přístroje objednávejte samostatně. Obj.č. Počet Název K Upínací profi lová lišta; L = 400 mm K Upínací profi lová lišta; L = 250 mm K Úchyt s upínacími drážkami K Upínací profi lová lišta; L = 100 mm K Upínací blok GG K Upínací blok GK K Upínací blok GKD, otočný K Ozubený úchyt L = 100 mm K Ozubený úchyt L = 40mm K Excentrické upínání K Prizmatické upínání / montážní přípravek K Upínací deska K Upínací kolík odstupňovaný L = 60 mm K Upínací kolík odstupňovaný L = 80 mm K Upínací kolík odstupňovaný L = 100 mm K Obdélníkový upínací kolík L = 50 mm K Obdélníkový upínací kolík L = 25 mm K Odpružená upínací tyč K Pružinová svorka se zahnutým hrotem, krátká L = 30 K Pružinová svorka se zahnutým hrotem, krátká L = 15 K Pružinová svorka se zahnutým hrotem, K dlouhá L = 30 Pružinová svorka se zahnutým hrotem, dlouhá L = 15 K Imbusový klíč 1,5 mm K Imbusový klíč 2,0 mm 51 11

12 Sada Opti-Set Professional Velmi komplexní sada, skládající se ze 115 dílů, pro stavbu základního rámu o rozměrech 400 mm x 250 mm, pro upevnění dílů s velmi složitou geometrií. Upevnění dílů s rotační geometrií je taktéž bez problémů. Upevňovací držáky, vakuové desky nebo magnetické držáky pro montáž upínacího systému na měřicí přístroje objednávejte samostatně. Obj.č.: K Obj.č. Počet Název K Upínací profi lová lišta; L = 400 mm K Upínací profi lová lišta; L = 250 mm K Úchyt s upínacími drážkami K Upínací profi lová lišta; L = 100 mm K Upínací blok GK K Upínací blok GG K Upínací blok GKD, otočný K Ozubený úchyt plochý L = 40 mm K Ozubený úchyt plochý L = 100 mm K Ozubený úchyt plochý L = 40 mm K Ozubený úchyt plochý s jemným ozubením L = 40 mm K Upínací úchyt (se závitem M4) K Rovný kolík pro přidržení přístroje L = 30 mm K Rovný kolík pro přidržení přístroje L = 12 mm K Pružinová svorka se zahnutým hrotem, krátká 30 K Pružinová svorka se zahnutým hrotem, krátká 15 K Pružinová svorka se zahnutým hrotem, dlouhá 30 K Pružinová svorka se zahnutým hrotem, dlouhá 15 K Excentrické upínání K Prizmatické excentrické upínání K Prizmatické upínání / montážní přípravek K Upínací deska K Upínací kolík odstupňovaný L = 60 mm K Upínací kolík odstupňovaný L = 80 mm K Upínací kolík odstupňovaný L = 100 mm K Obdélníkový upínací kolík L = 50mm K Obdélníkový upínací kolík L = 25 mm K Odpružená upínací tyč K Koník s hrotem K Koník s odpruženým hrotem K Teleskopický upevňovací pojezd K Teleskopická upevňovací koncovka K Rovný kolík 6 x 10 mm K Rovný kolík 6 x 20 mm K Rovný kolík 6 x 30 mm K Rovný kolík 6 x 40 mm K Kloubové spojení s rybinou K Otočné upínání s ostrou hranou K Otočné upínání s rovným kolíkem K Prizma 120 kompl. s pružinovou svorkou K Přesné rychlé sklíčidlo 0-4 mm K Adaptérová deska M4 K Imbusový klíč 1,5 mm K Imbusový klíč 2 mm 115

13 Sada Opti-Set Round Obj.č.: K Sada, skládající se z 18 dílů, s umísťovacími a upínacími prvky vč. adaptérové desky pro přizpůsobení např. základního upínacího rámu KOMEG opti-fix. Upevňovací držáky, vakuové desky nebo magnetické držáky pro montáž upínacího systému na měřicí přístroje objednávejte samostatně. Obj.č. Počet Název K Kruhový upínací profi l K Adaptérová deska K Upínací blok RKD; malý, otočný K Upínací blok RK; malý K Upínací blok RG; velký K Upínací kolík 80 mm K Excentrické upínání K Obdélníkový upínací kolík K Pružinová svorka 15 krátká K Pružinová svorka 15 dlouhá K Odpružená upínací tyč K Imbusový klíč 1,5 mm K Imbusový klíč 2,0 mm 18 13

14 Systémové prvky Upínací profilová lišta S čelní připojovací drážkou Pro stavbu základních rámů Obj.č.: K L = 100 mm K L = 200 mm K L = 240 mm K L = 250 mm K L = 400 mm K L = 500 mm Další délky na vyžádání Upínací profilová lišta Pro stavbu základních rámů Obj.č.: K L = 100 mm K L = 200 mm K L = 250 mm K L = 400 mm K L = 500 mm Další délky na vyžádání Základní kruhový upínací profil "opti-round" Jako základ pro upínání prvků typu "Opti-round" Obj.č.: K Da = 190 mm Di = 170 mm Vakuová deska Pro snadnou montáž profi lů nebo kruhového upínacího profi lu přímo na skleněnou desku měřicího přístroje Obj.č.: K x 60 mm Upevňovací držák Pro montáž základních profi lů nebo rámů na měřicí přístroje Obj.č.: K mm K mm K mm K mm K mm K mm K mm K mm Další typy na vyžádání

15 SYSTÉMOVÉ PRVKY SYSTÉMOVÉ PRVKY Konektor s připojovací drážkou Pro pravoúhlé spojení profi lových lišt, případně pro vyztužení spojovacího profi lu Obj.č.: K x 20 mm Konektor s rybinovým připojením Např. pro čelní připojení profi lové lišty s připojovací drážkou Obj.č.: K x 20 mm Adaptérová deska Jako adaptér mezi rovnými profi lovými lištami a základním kruhovým upínacím profi lem "Opti-round" Obj.č.: K x 20 x 10 mm Magnetický držák Mag 1 Pro rychlou a snadnou montáž systémů opti-fi x magnety. Snadné odstranění nebo montáž kompletních přípravků opti-fi x. Nastavitelný podle rozměrů stolu měřicího přístroje. Obj.č.: K M6 L = 7,5-25 mm Další délky na vyžádání Matice pro T-drážku M5 Pro montáž systémů opti-fi x např. na projektory nebo mikroskopy Obj.č.: K x 2,5 mm 15

16 Systémové prvky Upínací blok RK opti-round Pro upínání systémových komponent, jako jsou např. upínací kolík nebo excentrické upínání Obj.č.: K x 15 x 45 mm Upínací blok RG opti-round Pro upínání systémových komponent, jako jsou např. upínací kolík nebo excentrické upínání Obj.č.: K x 15 x 45 mm Upínací blok RKD otočný opti-round Pro upínání systémových komponent, jako jsou např. upínací kolík nebo excentrické upínání Obj.č.: K x 15 x 45 mm Teleskopický upevňovací pojezd Ve spojení s koncovkou a rovným kolíkem ø 6 mm pro polohování např. pružinové svorky nebo polohovacího kolíku Obj.č.: K x 8 x 10 mm Rovný kolík ø 6 mm Jako spojovací prvek pro teleskopický upevňovací pojezd Obj.č.: K L = 10 mm K L = 20 mm K L = 30 mm K L = 40 mm

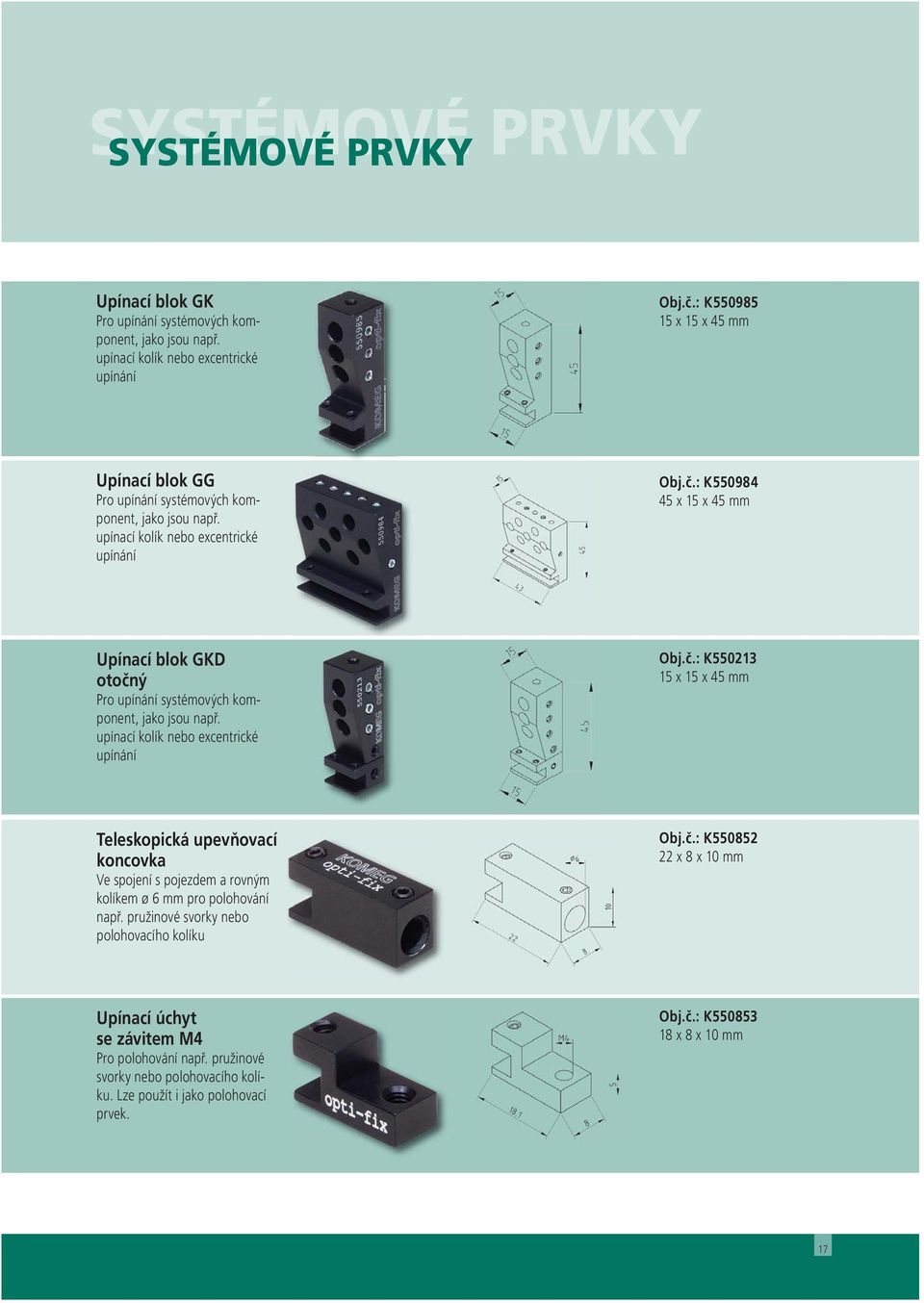

17 SYSTÉMOVÉ PRVKY SYSTÉMOVÉ PRVKY Upínací blok GK Pro upínání systémových komponent, jako jsou např. upínací kolík nebo excentrické upínání Obj.č.: K x 15 x 45 mm Upínací blok GG Pro upínání systémových komponent, jako jsou např. upínací kolík nebo excentrické upínání Obj.č.: K x 15 x 45 mm Upínací blok GKD otočný Pro upínání systémových komponent, jako jsou např. upínací kolík nebo excentrické upínání Obj.č.: K x 15 x 45 mm Teleskopická upevňovací koncovka Ve spojení s pojezdem a rovným kolíkem ø 6 mm pro polohování např. pružinové svorky nebo polohovacího kolíku Obj.č.: K x 8 x 10 mm Upínací úchyt se závitem M4 Pro polohování např. pružinové svorky nebo polohovacího kolíku. Lze použít i jako polohovací prvek. Obj.č.: K x 8 x 10 mm 17

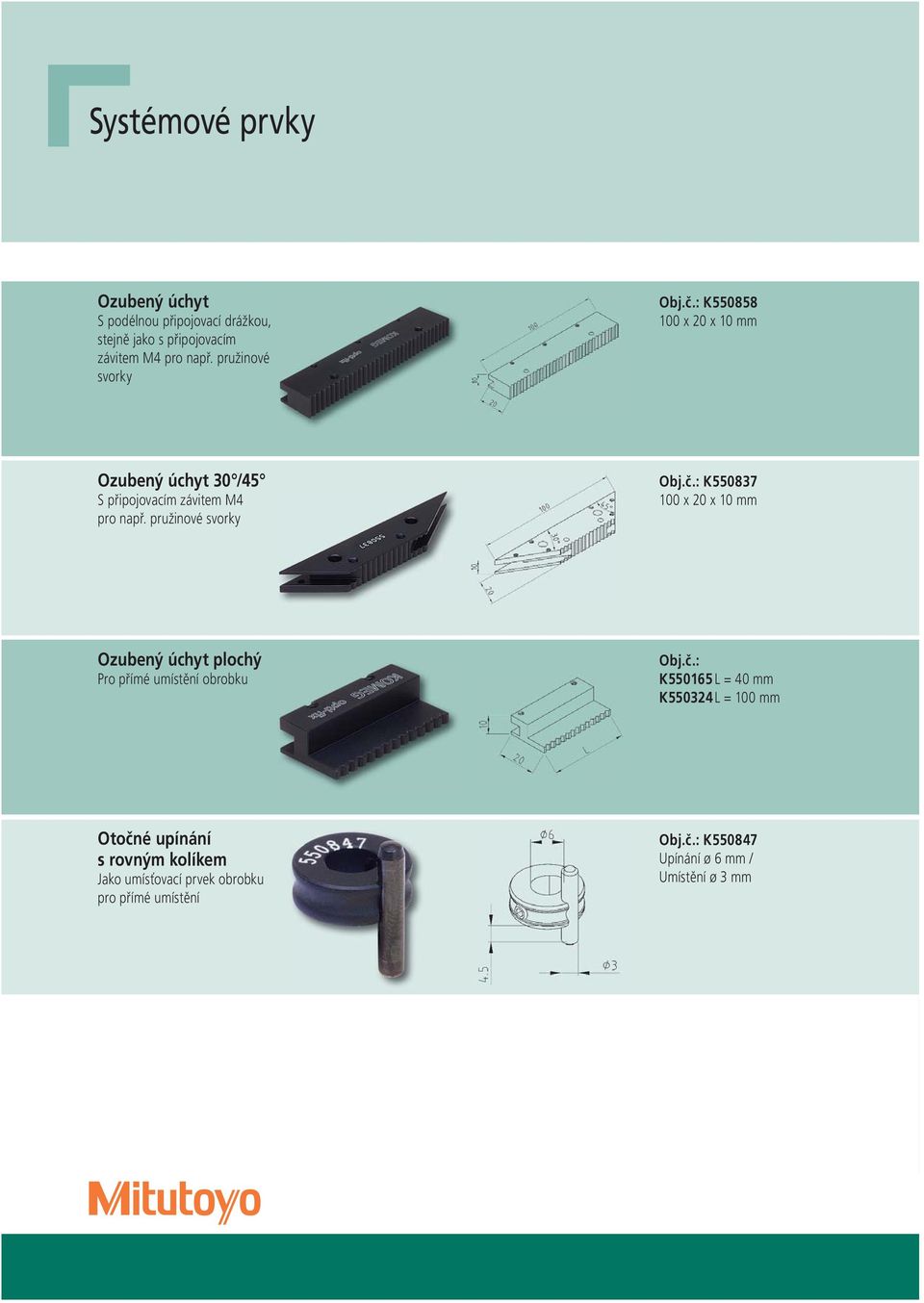

18 Systémové prvky Ozubený úchyt S podélnou připojovací drážkou, stejně jako s připojovacím závitem M4 pro např. pružinové svorky Obj.č.: K x 20 x 10 mm Ozubený úchyt 30 /45 S připojovacím závitem M4 pro např. pružinové svorky Obj.č.: K x 20 x 10 mm Ozubený úchyt plochý Pro přímé umístění obrobku Obj.č.: K L = 40 mm K L = 100 mm Otočné upínání s rovným kolíkem Jako umísťovací prvek obrobku pro přímé umístění Obj.č.: K Upínání ø 6 mm / Umístění ø 3 mm

19 SYSTÉMOVÉ PRVKY SYSTÉMOVÉ PRVKY Kloubové spojení s rybinou Ve spojení s upínacím úchytem pro konstrukci libovolného úhlu Obj.č.: K x 8 x 10 mm Ozubený úchyt S podélnou připojovací drážkou a připojovací drážkou na obou koncích, stejně jako s připojovacím závitem M4 pro např. pružinové svorky Obj.č.: K x 20 x 10 mm Ozubený úchyt 40 Pro přímé umístění obrobku Obj.č.: K x 10 x 10 mm Ozubený úchyt plochý s jemným ozubením Pro přímé umístění obrobku Obj.č.: K x 20 x 10 mm Otočné upínání s ostrou hranou Jako umísťovací prvek obrobku pro přímé umístění Obj.č.: K Upínání ø 6 mm 19

20 Systémové prvky Pružinová svorka s kuličkou Pro upínání vzorků Obj.č.: K A = 30 L = 19 mm K A = 15 L = 20 mm K A = 30 L = 26 mm K A = 15 L = 37 mm Excentrické upínání Jako výškově nastavitelný upínací prvek obrobku pro montáž na upínací bloky Obj.č.: K L = 100 mm ø = 25 mm Prizmatické excentrické upínání Jako výškově nastavitelný upínací prvek obrobku pro montáž na upínací bloky Obj.č.: K L = 100 mm ø = 25 mm Prizmatické upínání / montážní přípravek Jako upínací prvek obrobku pro montáž na upínací bloky Obj.č.: K L = 100 mm Prizma = 120 Upínací deska Ve spojení s upínacími bloky, může být používáno jako prvek přímého umístění obrobku pro libovolné umístění Obj.č.: K L = 100 mm/ 25 x 25 mm

21 SYSTÉMOVÉ PRVKY SYSTÉMOVÉ PRVKY Pružinová svorka se zahnutým hrotem Pro upínání vzorků Obj.č.: K A = 30 L = 19 mm K A = 15 L = 20 mm K A = 30 L = 33 mm K A = 15 L = 37 mm Upínací kolík odstupňovaný Ve spojení s upínacími bloky, může být používáno jako prvek přímého umístění obrobku pro libovolné umístění Obj.č.: K L = 60 mm K L = 80 mm K L = 100 mm Rovný kolík ø 6 mm S M4 závitovým kolíkem, jako prvek pro upnutí pružinové svorky Obj.č.: K L = 30 mm K L = 12 mm Obdélníkový upínací kolík Jako prvek pro upnutí pružinové svorky Obj.č.: K L = 50 mm K L = 25 mm Odpružená upínací tyč Pro stlačování vzorků např. proti umístění prvku Obj.č.: K ø 6 mm x 93 mm 21

22 Systémové prvky Přesné rychlé sklíčidlo S připojovacím závitem M4, pro montáž např. adaptéru K nebo jiných prvků s připojovacím závitem M4 Obj.č.: K Upínací rozsah: 0-4 mm Celková délka: 47 mm Prizma 120 kompl. s pružinovou svorkou Pro upevnění např. na kloubová ramena nebo upínací bloky, pro upnutí vzorků od ø 2 mm do ø 25 mm Obj.č.: K x 25 mm Koník s hrotem Pro upnutí vzorků mezi hroty Obj.č.: K Výška hrotu: 20 mm Nastavitelný rozsah: 16 mm Hrot koníku odstupňovaný pro koníka (Obj.č. K550879) Schod na hrotu umožňuje délkové skenování jednodušší, a to zejména v případě metody procházejícího světla Přesný svěrák pro vnitřní a vnější upínání S upínacími sloupy odstupňovanými pro uchycení nejrůznějších typů vzorků Obj.č.: K Hrot: ø 6 mm Obj.č.: K Upínací rozsah: mm Rozšíření upínacího rozsahu lze dosáhnout výměnou vodících sloupů

23 SYSTÉMOVÉ PRVKY SYSTÉMOVÉ PRVKY Adaptérová deska M4 Pro upnutí všech prvků s připojovacím závitem M4 Obj.č.: K x 20 x 10 mm Adaptérová deska M6 Pro upnutí všech prvků s připojovacím závitem M6 Obj.č.: K x 20 x 10 mm Koník s odpruženým hrotem V kombinaci s K pro snadné a rychlé upnutí vzorků mezi hroty Obj.č.: K Výška hrotu: 20 mm Zdvih: 8 mm Hrot koníku odstupňovaný pro koník s odpruženým hrotem (Obj.č. K550986) Schod na hrotu umožňuje délkové skenování jednodušší, a to zejména v případě metody procházejícího světla Řehtačkový klíč Pro upíníná např. upínací pinzety, miniaturní precizní sklíčidla a všech upínacích prvků s upínacím průměrem 6 mm Obj.č.: K Hrot: ø 10 mm Obj.č.: K Výška hrotu: 15 mm Kruhové polohování: 24 x 15 23

24 Systémové prvky Upínací pinzety skládající se z: Základní člen Obj.č. K Výměnné doteky Obj.č. K Pro upnutí malých a nejmenších vzorků, upnutí upínací pinzety např. v otočném a naklápěcím upínání, koník, upínací bloky nebo kloubová ramena. Použití různých výměnných doteků umožňuje rozšíření upínacích rozsahů za rozumnou cenu. Obj.č.: K Upínací rozsah: 0,5-1,5 mm Upínací šířka: 3 mm Pár výměnných doteků pro upínací pinzety Obj.č. K Pro upnutí malých a nejmenších vzorků Obj.č.: K Upínací rozsah: 0-2 mm Upínací šířka: 1 mm Pár výměnných doteků pro upínací pinzety Obj.č. K Pro upnutí malých a nejmenších vzorků Obj.č.: K Upínací rozsah: 1-3 mm Upínací šířka: 1 mm Pár výměnných pinzet pro upínací pinzety Obj.č. K Pro upnutí malých a nejmenších vzorků Obj.č.: K Upínací rozsah: 1-3 mm Upínací šířka: 3 mm Pár výměnných doteků pro prizmatické upínací pinzety Obj.č. K Pro upnutí malých a nejmenších rotačně symetrických vzorků Obj.č.: K Upínací rozsah: ø 4 - ø 5 mm

25 SYSTÉMOVÉ PRVKY SYSTÉMOVÉ PRVKY Pár výměnných doteků pro prizmatické upínací pinzety Obj.č. K Pro upnutí malých a nejmenších rotačně symetrických vzorků Obj.č.: K Upínací rozsah: ø 0,5 - ø 2 mm Pár výměnných doteků pro prizmatické upínací pinzety Obj.č. K Pro upnutí malých a nejmenších rotačně symetrických vzorků Obj.č.: K Upínací rozsah: ø 2 - ø 3 mm Pár výměnných doteků pro prizmatické upínací pinzety Obj.č. K Pro upnutí malých a nejmenších rotačně symetrických vzorků Obj.č.: K Upínací rozsah: ø 3 - ø 4 mm Pár výměnných doteků pro prizmatické upínací pinzety Obj.č. K Pro upnutí malých a nejmenších rotačně symetrických vzorků Obj.č.: K Upínací rozsah: ø 4 - ø 5 mm Pár výměnných doteků pro prizmatické upínací pinzety Obj.č. K Pro upnutí malých a nejmenších rotačně symetrických vzorků Obj.č.: K Upínací rozsah: ø 5 - ø 6 mm 25

26 Systémové prvky Hydraulické kloubové rameno mini S připojovacím závitem M4 Obj.č.: K A = 60 mm B = 60 mm C = M6 D = M4 Upínací díl mini S připojovacím závitem M4, pro upevnění např. na kloubové rameni nebo M4 adaptéru (K551016) Obj.č.: K Upínací rozsah: 0-25 mm Držák pro pružinovou svorku Upínací blok pro upnutí např. pružinové svorky nebo jiných prvků se závitem M4 Obj.č.: K x 22 x 10 mm Upínací koleno Pro vytvoření volného úhlu, např. s odpruženou upínací tyčí K Obj.č.: K Středící díl Pro centrování dílů bez středového otvoru Obj.č.: K550994

27 Faxová objednávka Mitutoyo Česko s.r.o. Dubská Teplice Czech Republic Fax: Objednáváme následující snímací prvky k dodání na adresu uvedenou níže: Popis Obj.č. Množství Jednotková cena Fakturační adresa: Dodací adresa: Číslo objednávky Podpis a razítko

28 PRC Souřadnicové měřicí stroje Ekonomicky výhodný upínací systém pro souřadnicové měřicí systémy Požádejte o katalog Doteky KOMEG. Získáte stručné informace o rozmanitých možnostech doteků KOMEG. Požádejte o katalog KOMEG repro-fix. Získáte kompaktní přehled o různorodosti, kterou nabízí nová generace upínacího systému pro SMS vyvinutého firmou KOMEG. KOMEG ECO-FIX Požádejte o katalog KOMEG eco-fix. Získáte kompaktní přehled o nejnovějším a cenově dostupném upínacím systému KOMEG. Požádejte o brožuru KOMEG Quality Data Technique. Získejte stručné informace o koncepci a možnostech funkční a flexibilní výroby, měření a údajů o kvalitě vyvinutých firmou KOMEG. Printed in CZ MITUTOYO/CZ 1112 PRC1172(2) Poznámka: Všechny informace o našich výrobcích v tomto tištěném materiálu, společně s vyobrazeními, nákresy, provedením a specifi kací měřidel, jakož i další technické informace, jsou předkládány jako průměrné hodnoty. V tomto ohledu si vyhrazujeme právo na změnu v konstrukci, technické specifi kací, včetně hmotnosti a rozměrů. Naše specifi cké standardy, stejně jako technické regulace, popisy a ilustrace produktů jsou platné ke dni tisku tohoto dokumentu. Dále jsme ještě vázáni našimi všeobecnými obchodními podmínkami, platnými a revidovanými v době prodeje. Pouze nabídka, kterou Vám přímo vytvoříme, je platná. Právo na změny a možnosti výskytu chyb jsou vyhrazeny.
