3 Obsah: Odlučovače mikrobublin a kalu Reflex reflex extop: Automatické průmyslové odvzdušňovače 4 5 reflex exair: Odlučovače mikrobublin 6 9 reflex exdirt: Odlučovače nečistot a kalů reflex extwin: Kombinované odlučovače mikrobublin a kalů Dimenzování Reflex: Dimenzování pro armatury exair, exdirt a extwin 18 3

4 reflex extop: Automatické průmyslové odvzdušňovače 4 Pomocí zařízení reflex extop lze ze systému spolehlivě odvádět vzduch a jiné plyny. Aby teplonosné médium obsažené v oběhových soustavách naplněných kapalinou mohlo cirkulovat, je nutné odvést plynové bubliny. To se provádí buď pomocí ručně obsluhovaných zařízení nebo lepším způsobem automaticky. U automatické varianty je důležitým požadavkem na příslušnou armaturu, aby pracovala trvale spolehlivě a především nevykazovala netěsnosti. Podle této zásady bylo zařízení reflex extop vyvinuto. Zajišťuje automatické odvádění vzduchu a jiných plynů ze soustavy do okolní atmosféry. Procesy plnění a vypouštění u prvního či opakovaného plnění např. vytápěcích, solárních nebo chladicích soustav lze uskutečňovat bez obtíží. Pomocí zařízení reflex extop je vzduch nashromážděný v nejvyšších bodech nebo k tomu zvlášť uzpůsobených sběrných místech rychle a bezpečně odváděn do atmosféry. Technické údaje reflex extop - těleso z mosazi - pro svislou montáž - připojení na soustavu Rp ½ a připojovacím závitem na odvzdušňovacím ventilu G ½ - použití do 110 C resp. 180 C a 10 barů přetlaku Další technické informace na str. 5. Popis funkce: V prostoru pro shromažďování vzduchu odvzdušňovače reflex extop je umístěn plovákem řízený odvzdušňovací ventil. Ztratí-li volně se vznášející plovák v důsledku nahromaděného vzduchu svůj vztlak, poklesne a otevře přitom odvzdušňovací ventil. Plovák má dostatečné místo k volnému pohybu i tehdy, usadí-li se v prostoru pro shromažďování vzduchu nečistoty. Specifická konstrukce odvzdušňovacího ventilu zajišťuje bezporuchovou funkci i za obtížných podmínek. Oblasti použití - odvzdušňování při procesech plnění soustavy - provozní odvzdušňování armatur, nejvýše položených bodů a míst, kde se shromažďuje vzduch - automatické zavzdušňování při procesech vypouštění Vodotěsný a neuzavíratelný odvzdušňovací ventil; s připojovacím závitem pro odvzdušňovací potrubí. Specifická konstrukce vzduchové komory: unášené nečistoty neprojdou k odvzdušňovacímu ventilu; velký objem vzduchové komory pro zachycování tlakových výkyvů. Solidní konstrukce pro velmi dlouhou životnost. reflex extop reflex extop made by Spirotech reflex extop solar pro teploty do 180 C

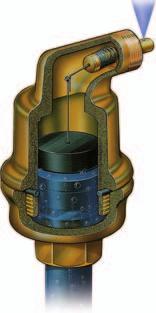

5 reflex extop: Automatický odvzdušňovací ventil Stručné informace: vysoká odvzdušňovací kapacita stabilní mosazná konstrukce navrženo pro zavzdušňování a odvzdušňování systému s konstantně vysokou spolehlivostí reflex extop mosaz, 110 C, 10 bar bezpečná funkce i při znečištění média sortiment pro různé teploty resp. oblasti použití. motnost T 1/ Rp ½ ,7 reflex extop solar mosaz, 180 C, 10 bar motnost T 1/2 S Rp ½ ,7 5 Příklady instalace extop A odvzdušňovací nádoba extop A odvzdušňovací nádoba extop extop extop extop extop PI extop reflex reflex reflex extop a odvzdušňovací nádoba pro odvzdušnění soustavy po procesu plnění extop pro odvzdušnění soustavy po procesu plnění

6 reflex exair Odlučovače mikrobublin 6 Pomocí armatury reflex exair lze z oběhové vody důsledně odstraňovat mikrobubliny. Volné plynové bublinky při oběhu zapříčiňují hluk, brání cirkulaci teplonosného média, rozrušují usazeniny v potrubí a narušují tak bezvadnou funkci soustav, které jsou naplněny vodou či směsí vody s glykolem. Aby bylo možné tyto plynové bubliny shromáždit a cíleně je přivést na určité místo, ze kterého mohou být odvedeny, je většinou zapotřebí speciální zařízení. Pokud by se tak nestalo, byly by unášeny prouděním a usazovaly by se na nežádoucích místech (otopná tělesa, vodorovné úseky potrubí atd.). Za účelem spolehlivého odlučování plynových bublin, a to i mikrobublin, nacházejících se v oběhové vodě, byl vyvinut odlučovač reflex exair. Zvlášť účinný je tento odlučovač v soustavách s malými statickými výškami (půdní uspořádání kotelen) zejména v místech, v nichž mohou v důsledku termického odplyňování vznikat volné plynové bubliny. Technické údaje reflex exair: - rozměrově závislá provedení - s integrovaným průmyslovým odvzdušňovačem reflex extop - těleso z mosazi, oceli - montážní poloha vodorovná, svislá - varianty připojení: závit, svěrný kroužek, příruba, navařovací hrdlo - max. provozní tlak: 10 bar - provozní teplota: 110 C/180 C Další technické informace na stranách 8 a 9. Popis funkce: Oproti připojovacím rozměrům je průřez v armatuře reflex exair zvětšen. Tím se významně sníží průtoková rychlost teplonosného média (voda, směs vody s glykolem). Speciální drátěné pletivo současně slouží díky zvláštnímu vedení proudění k zachycování nejmenších volných plynových bublin. Ty se zvětšují a stoupají do výše položeného sběrného prostoru. Odtud jsou integrovaným průmyslovým odvzdušňovačem reflex extop automaticky a bezpečně odstraněny a odvedeny do okolního prostředí. Oblasti použití: - topné a solární soustavy s malými nebo žádnými statickými výškovými rozdíly nad odlučovačem (např. půdní uspořádání kotelen), omezeně systémy chladicí vody - odvzdušnění při procesu plnění po vypouštění nebo nové montáži - provozní odvzdušnění v nejvyšších bodech, místech shromažďování vzduchu a úsecích s termickým odplyňováním reflex exair - varianta svislá se svěrným kroužkem Integrovaný odlučovač reflex extop Varianty odlučovače reflex exair

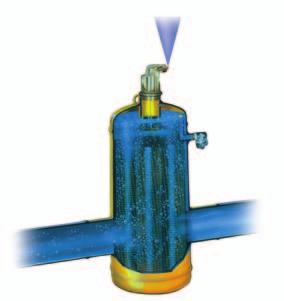

7 reflex exair Odlučovače mikrobublin Vodotěsný a neuzavíratelný odvzdušňovací ventil. S připojovacím závitem pro odvzdušňovací potrubí. Oka pro zavěšení odlučovače vzduchu podstatně usnadňují montáž. Jádrem je jedinečné drátěné pletivo. Tato součástka byla zkonstruována speciálně s ohledem na optimální odlučování vzduchu a mikrobublin. Tlaková ztráta je snížena na minimum. Specifická konstrukce vzduchové komory: Unášené nečistoty neprojdou k odvzdušňovacímu ventilu; velký objem vzduchové komory pro zachycování tlakových výkyvů. Vypouštěcí kohout pro vypouštění větších množství vzduchu při plnění zařízení a pro odstraňování unášených nečistot. Četné možnosti připojení: provedení se závity, s navařovacím hrdlem a přírubou Rp ¾ až DN 300. Místo vypouštěcího šroubu lze připojit i vypouštěcí kohout, čidlo teploty nebo tlakový snímač. 7 reflex exair made by Spirotech. Příklady instalace exair exair reflex reflex Nástěnný kotel ve zvýšené kotelně, odlučování vzduchu v nejvyšším bodě s termickým odplyňovacím efektem Půdní uspořádání kotelny s malým statickým výškovým rozdílem nad odlučovačem

8 reflex exair Odlučovače mikrobublin Stručné informace: odstraňuje cirkulující volné vzduchové a plynové bubliny možnost výrazně rychlejšího hydraulického vyvážení po procesech plnění minimální, konstantní úbytek tlaku připojovací průměr Rp ¾ až DN 300 kompletní sortiment ve vztahu k provozním tlakům, teplotám a materiálům k dispozici solární varianta provedení reflex exair solar mosaz, 180 C, 10 bar motnost A 22 S * ,2 A 3/4 S Rp ¾ ,1 A 1 S Rp ,3 A 1 1/4 S Rp 1 ¼ ,4 A 1 1/2 S Rp 1 ½ ,6 *svěrný kroužek 8 reflex exair solar mosaz, svislý, 180 C, 10 bar motnost A 22 SV * ,0 A 3/4 SV Rp ¾ ,9 A 1 SV Rp ,9 *svěrný kroužek reflex exair mosaz, 110 C, 10 bar motnost A * ,2 A 3/ Rp ¾ ,1 A Rp ,4 A 1 1/ Rp 1 ¼ ,50 A 1 1/ Rp 1 ½ ,6 A Rp ,8 *svěrný kroužek

9 reflex exair Odlučovače mikrobublin reflex exair mosaz, svislý, 110 C, 10 bar motnost A 22 V * ,9 A 3/4 V Rp ¾ ,9 A 1 V Rp ,9 *svěrný kroužek reflex exair ocel s navařovacím hrdlem, 110 C, 10 bar motnost A ,0 A ,0 A ,0 A ,0 A ,0 A ,0 9 A ,0 A ,0 A , ,0 reflex exair ocel s přírubou,, 110 C, 10 bar motnost A DN50/PN ,0 A DN65/PN ,0 A DN80/PN ,0 A DN100/PN ,0 A DN125/PN ,0 A DN150/PN ,0 A DN200/PN ,0 A DN250/PN , ,0 A DN300/PN , , ,0

10 reflex exdirt Odlučovače nečistot a kalů Zařízení reflex exdirt slouží k nepřetržitému odlučování nečistot z oběhových soustav. V soustavách, které jsou za účelem přepravy tepla plněny vodou nebo směsí vody s glykolem, narušují v oběhu přítomné volné suspendované látky, jako jsou korozní produkty, částečky nečistot z montážních prací a oprav nebo uvolňující se usazeniny vápníku, často bezvadnou funkci zdrojů tepla, termostatických ventilů nebo podobně citlivých dílů. Nezřídka takové nečistoty zapříčiňují i závady těchto dílů. Technické údaje reflex exdirt: - rozměrově závislá provedení - těleso z mosazi, oceli - montážní poloha vodorovná, svislá - varianty připojení: závit, svěrný kroužek, příruba, navařovací hrdlo - max. provozní tlak: 10 barů - provozní teplota: 110 C - revizní otvor Další technické informace na stranách 12 a 13. Popis funkce: prostřednictvím vypouštěcího kohoutu vyprazdňovat, zatímco zařízení zůstává v provozu. Frekvence vypouštění je navíc díky velkoryse dimenzované zachycovací kapacitě minimální. Alternativně lze shromažďovací a odlučovací prostor za účelem revize kompletně otevřít. Oblasti použití: - ve zpátečce před zdroji tepla a tepelnými výměníky - před armaturami a úseky potrubí citlivými na nečistoty 10 Za účelem minimalizace rizika uvolňování usazenin nečistot je nutné kaly a nečistoty shromažďovat a cíleně je přivádět na místo, z něhož pak mohou být ze soustavy odvedeny. V tomto ohledu dosahuje zařízení reflex exdirt vynikajících výsledků. Zabraňuje tomu, aby nečistoty byly strhávány proudem a usazovaly se v nežádoucích místech (otopná tělesa, vodorovné úseky potrubí, zdroje tepla, armatury atd.). Kalové odlučovače reflex exdirt se od klasických filtrů odlišují. Mají stejný princip funkce jako odlučovače mikrobublin reflex exair. Rovněž odlučování kalů se uskutečňuje ve dvou fázích. V té první jsou částečky kalů strhávány proudem a ve druhé fázi jsou díky unikátnímu účinku trubice z drátěného pletiva ve spojení se snížením rychlosti odlučovány a shromažďovány v zachycovacím úseku. Tento zachycovací úsek lze jednoduchým způsobem pravidelně reflex exdirt varianta se svěrným kroužkem reflex exdirt varianta s revizní přírubou Varianty odlučovače reflex exdirt

11 reflex exdirt Odlučovače nečistot a kalů Oka pro zavěšení odlučovače kalu výrazně usnadňují montáž. Četné možnosti připojení: provedení se závity, s navařovacím hrdlem a přírubou Rp ¾ až DN 300. Průtok není omezován kalem. Jádrem je unikátní drátěné pletivo. Tato součástka byla zkonstruována speciálně s ohledem na optimální odlučování kalu. Tlaková ztráta je snížena na minimum. Velká kapacita pro zachycování kalu přispívá k nízké frekvenci čištění. Vypouštěcí kohout pro odstranění nashromážděného kalu. reflex exair made by Spirotech. Při otevření vypouštěcího kohoutu je nashromážděný kal rychle a intenzivně vytlačen, takže je možné kohout hned opět zavřít. Celý proces trvá pouze několik sekund. 11 Příklady zapojení exdirt exdirt exdirt reflex Ochrana pomocí zařízení reflex exdirt před zanesením zdrojů tepla kalem v soustavě několika kotlů Ochrana citlivých spotřebičů (konvektory s ventilátorem, jemné regulační ventily atd.)

12 reflex exdirt Odlučovače nečistot a kalů Stručné informace: plně automatický trvalý provoz údržba za pouhých 5 sekund vhodnost pro velká i malá zařízení připojovací průměr Rp ¾ až DN 300 trvale volný plný průřez pro průtok vody odstraňuje i velmi malé částečky kalů od 5 μm (= 0,005 ) možnost odkalování během provozu zařízení nejsou nutné uzavírací ventily ani obtoková potrubí minimální konstantní pokles tlaku kompletní sortiment ve vztahu k provozním tlakům a materiálům reflex exdirt mosaz, 110 C, 10 bar motnost D * ,0 D 3/ Rp ¾ ,0 D Rp ,2 D 1 1/ Rp 1 ¼ ,4 D 1 1/ Rp 1 ½ ,6 D Rp ,9 *svěrný kroužek 12 reflex exdirt mosaz, svislý, 110 C, 10 bar motnost D 22 V * ,9 D 3/4 V Rp ¾ ,8 D 1 V Rp ,8 *svěrný kroužek reflex exdirt ocel s navařovacím hrdlem, 110 C, 10 bar motnost D ,0 D ,0 D ,0 D ,0 D ,0 D ,0 D ,0 D , ,0 D , ,0

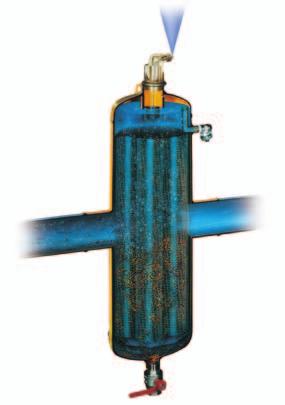

13 reflex exdirt Odlučovače nečistot a kalů reflex exdirt ocel s přírubou, 110 C, 10 bar motnost D DN50/PN ,0 D DN65/PN ,0 D DN80/PN ,0 D DN100/PN ,0 D DN125/PN ,0 D DN150/PN ,0 D DN200/PN ,0 D DN250/PN , ,0 D DN300/PN , , ,0 reflex exdirt ocel s navařovacím hrdlem, 110 C, 10 bar, revizní příruba motnost D 60.3 R ,0 13 D 76.1 R ,0 D 88.9 R ,0 D R ,0 D R ,0 D R ,0 D R ,0 D R , ,0 D R , ,0 reflex exdirt ocel s přírubou, 110 C, 10 bar, revizní příruba motnost D 50 R DN50/PN ,0 D 65 R DN65/PN ,0 D 80 R DN80/PN ,0 D 100 R DN100/PN ,0 D 125 R DN125/PN ,0 D 150 R DN150/PN ,0 D 200 R DN200/PN ,0 D 250 R DN250/PN , ,0 D 300 R DN300/PN , , ,0

14 reflex extwin: Kombinované odlučovače mikrobublin a kalů Kombinovaný odlučovač volných plynových bublin, částeček nečistot a kalů. Chceme-li využít předností odlučování jak bublin, tak i kalů, což je účelné např. za zdroji tepla, z nichž se mohou uvolňovat usazeniny vápníku (viz též směrnice VDI 2035 T1), nabízí se zařízení reflex extwin. Jeho geniální konstrukce spojuje funkce jednotlivých specializovaných komponentů zařízení reflex exdirt a reflex exair do jediné kompaktní armatury. Technické údaje reflex extwin: - rozměrově závislá provedení - těleso z mosazi, oceli - montážní poloha vodorovná, svislá - varianty připojení: závit, svěrný kroužek, příruba, navařené hrdlo - max. provozní tlak: 10 barů - provozní teplota: 110 C Další technické informace na stranách 16 a 17. Popis funkce: Oblasti použití: - za zdrojem tepla ve vytápěcích soustavách s malými nebo žádnými statickými výškovými rozdíly nad odlučovačem, v kombinaci s požadovanou ochranou následujících komponentů (např. termostatických ventilů) před znečištěním - odvzdušňování s odlučováním nečistot ve vratné větvi chladicího okruhu před chladicí jednotkou nebo tepelným výměníkem 14 Za prvé s jedním odlučovačem částeček nečistot a kalů z kapaliny unášených vodou nebo směsí vody a glykolu v soustavách (vytápěcí, solární systémy a systémy chladicí vody) a za druhé s jedním odlučovačem volného vzduchu či plynových bublin. Pro odvod vzduchu do atmosféry je zabudován osvědčený průmyslový odlučovač reflex extop. Kombinace zařízení reflex exdirt a reflex exair. Viz popisy funkce na stranách 6 a 10. Integrovaný reflex extop Odkalovací kulový kohout na mosazných typech s hadicovou přípojkou ¾ Varianty odlučovače reflex extwin

15 reflex extwin: Kombinované odlučovače mikrobublin a kalů Oka pro zavěšení odlučovače vzduchu/kalu výrazně usnadňují montáž. Vodotěsný a neuzavíratelný odvzdušňovací ventil. S připojovacím závitem pro odvzdušňovací potrubí. Speciální konstrukce vzduchové komory: Unášené nečistoty se nedostanou do odvzdušňovacího ventilu; velký objem vzduchové komory pro kompenzaci tlakových výkyvů. Vypouštěcí kohout pro vypouštění většího množství vzduchu při plnění zařízení a k odstranění unášených nečistot. Jádrem je unikátní drátěné pletivo. Tato součástka byla zkonstruována speciálně s ohledem na optimální odlučování vzduchu a kalu. Tlaková ztráta je snížena na minimum. Četné možnosti připojení: provedení se závity, s navařovacím hrdlem a přírubou Rp ¾ až DN 300. Průtok není omezován kalem. 15 Velká kapacita pro zachycování kalu přispívá k nízké frekvenci čištění. Vypouštěcí kohout pro odstranění nashromážděného kalu. reflex exair made by Spirotech. Příklad instalace: extwin reflex Nástěnný kotel v půdním provedení kotelny, odlučování vzduchu v nejvyšším bodě s termickým odplyňovacím efektem

16 reflex extwin: Kombinované odlučovače mikrobublin a kalů Stručné informace: odstraňuje cirkulující volné vzduchové bubliny odstraňuje i velmi malé částečky kalů od 5μm (= 0,005 ) plně automatický trvalý provoz údržba za pouhých 5 sekund odkalování možné během provozu zařízení možnost výrazně rychlejšího hydraulického vyvážení po procesech plnění nejsou třeba žádné uzavírací ventily nebo obtoková potrubí minimální konstantní pokles tlaku kompletní sortiment ve vztahu k provozním tlakům a materiálům připojovací průměr Rp ¾ až DN 300 reflex extwin mosaz, 110 C, 10 bar Tye motnost TW * ,8 TW Rp ,9 *svěrný kroužek 16 reflex extwin mosaz, svislý, 110 C, 10 bar motnost TW 22 V * ,1 *svěrný kroužek reflex extwin ocel s navařovacím hrdlem, 110 C, 10 bar motnost TW ,0 TW ,0 TW ,0 TW ,0 TW ,045 58,0 TW ,045 58,0 TW , ,0 TW , ,0 TW , ,0

17 reflex extwin: Kombinované odlučovače mikrobublin a kalů reflex extwin ocel s přírubou, 110 C, 10 bar Tye motnost TW DN50/PN ,0 TW DN65/PN ,0 TW DN80/PN ,0 TW DN100/PN ,0 TW DN125/PN ,045 70,0 TW DN150/PN ,045 73,0 TW DN200/PN , ,0 TW DN250/PN , ,0 TW DN300/PN , , ,0 reflex extwin ocel s navařovacím hrdlem, 110 C, 10 bar, revizní příruba motnost TW 60.3 R ,0 TW 76.1 R ,0 TW 88.9 R ,0 TW R ,0 TW R , ,0 17 TW R , ,0 TW R , ,0 TW R , ,0 TW R , ,0 reflex extwin ocel s přírubou, 110 C, 10 bar, revizní příruba motnost TW 50 R DN50/PN ,0 TW 65 R DN65/PN ,0 TW 80 R DN80/PN ,0 TW 100 R DN100/PN ,0 TW 125 R DN125/PN ,0 TW 150 R DN150/PN ,0 TW 200 R DN200/PN ,0 TW 250 R DN250/PN ,0 TW 300 R DN300/PN , ,0

18 Odlučování vzduchu a kalu tepelné izolace exiso pro odlučovače mikrobublin a kalů reflex exiso pro odlučovače mikrobublin exair typ A 22 1 ½ nebo odlučovače nečistot a kalů exdirt typ D 22 1 ½ vhodné pro horizontální i svislé varianty skládá se ze dvou přizpůsobitelných, tvarově a teplotně stabilních částí včetně zaklapovacího uzávěru nebo upínací pásky materiál: tvrdá pěna EPP pro všechny dimenze připojení, jednoduchá montáž reflex exiso pro exair typ A 22 1 ½ v provedení mosaz Tloušťka 10 bar / 110 C* izolace [] A 22-1½ reflex exiso pro exdirt typ D 22 1 ½ v provedení mosaz Tloušťka 10 bar / 110 C* izolace [] D 22-1½ reflex exiso pro exair a exdirt v provedení ocel s přírubovým nebo přivařovacím připojením Tloušťka 10 bar / 110 C izolace [] 50-76, , , , , , * vhodné pro modely s nebo bez přírubového připojení od DN 50 DN 150, resp

19 Dimenzování - Reflex Dimenzování zařízení Reflex exair, exdirt a extwin Systémově řešená konstrukce odlučovačů vzduchu a kalů značky Reflex velmi usnadňuje i dimenzování. Je zcela lhostejné, pro jakou variantu se rozhodnete, protože rozměr závisí na rychlosti proudění kapaliny. Objemový proud, který je maximálně možný pro určitou velikost, lze odečíst z grafu nebo z tabulky. Graf tlakových strát 19 Tabulka hodnot kvs: Rozměr kvs v m³/h Rp ¾ Rp Rp 1 ¼ Rp 1½ Rp DN DN Rozměr kvs v m³/h DN DN DN DN DN DN 250 1, DN 300 1, Výpočet tlakové ztráty pro všechny objemové proudy: Příklad: Δ p = pro V ( kvs) kpa Otopná soustava 70/55 C výkon zdroje tepla 40 kw 40 kw V = ,2 kj / ( K) (70-55) K m³ = 2,3 h varianta Rp 1¼ s h 1 m³ 1000 V Δp = ( ) 2 2,3 m³ / h 31,8 m³ / h 100 kpa
