Technická specifikace
|
|
- Karla Brožová
- před 8 lety
- Počet zobrazení:
Transkript

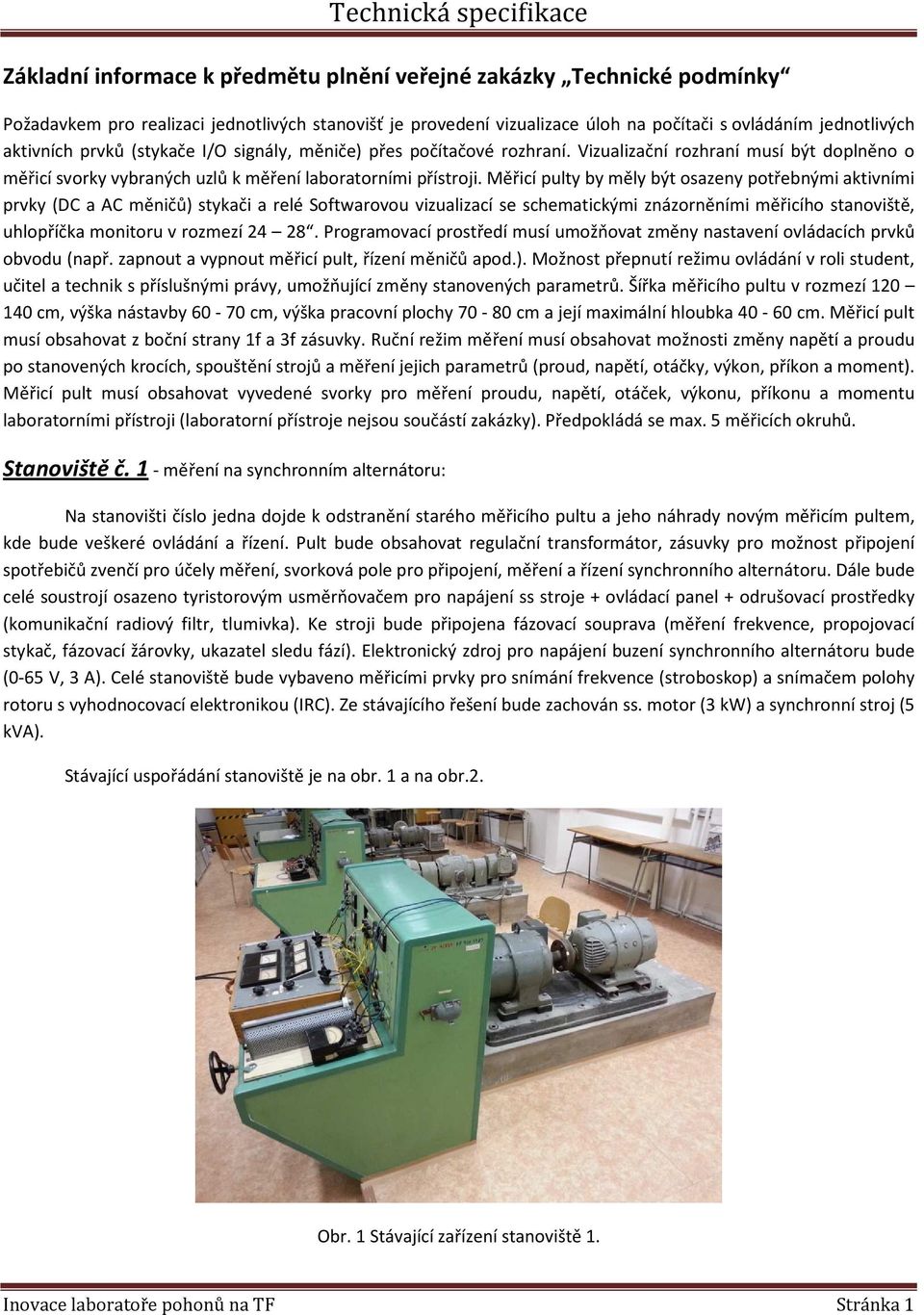

1 Základní informace k předmětu plnění veřejné zakázky Technické podmínky Požadavkem pro realizaci jednotlivých stanovišť je provedení vizualizace úloh na počítači s ovládáním jednotlivých aktivních prvků (stykače I/O signály, měniče) přes počítačové rozhraní. Vizualizační rozhraní musí být doplněno o měřicí svorky vybraných uzlů k měření laboratorními přístroji. Měřicí pulty by měly být osazeny potřebnými aktivními prvky (DC a AC měničů) stykači a relé Softwarovou vizualizací se schematickými znázorněními měřicího stanoviště, uhlopříčka monitoru v rozmezí Programovací prostředí musí umožňovat změny nastavení ovládacích prvků obvodu (např. zapnout a vypnout měřicí pult, řízení měničů apod.). Možnost přepnutí režimu ovládání v roli student, učitel a technik s příslušnými právy, umožňující změny stanovených parametrů. Šířka měřicího pultu v rozmezí cm, výška nástavby cm, výška pracovní plochy cm a její maximální hloubka cm. Měřicí pult musí obsahovat z boční strany 1f a 3f zásuvky. Ruční režim měření musí obsahovat možnosti změny napětí a proudu po stanovených krocích, spouštění strojů a měření jejich parametrů (proud, napětí, otáčky, výkon, příkon a moment). Měřicí pult musí obsahovat vyvedené svorky pro měření proudu, napětí, otáček, výkonu, příkonu a momentu laboratorními přístroji (laboratorní přístroje nejsou součástí zakázky). Předpokládá se max. 5 měřicích okruhů. Stanoviště č. 1 - měření na synchronním alternátoru: Na stanovišti číslo jedna dojde k odstranění starého měřicího pultu a jeho náhrady novým měřicím pultem, kde bude veškeré ovládání a řízení. Pult bude obsahovat regulační transformátor, zásuvky pro možnost připojení spotřebičů zvenčí pro účely měření, svorková pole pro připojení, měření a řízení synchronního alternátoru. Dále bude celé soustrojí osazeno tyristorovým usměrňovačem pro napájení ss stroje + ovládací panel + odrušovací prostředky (komunikační radiový filtr, tlumivka). Ke stroji bude připojena fázovací souprava (měření frekvence, propojovací stykač, fázovací žárovky, ukazatel sledu fází). Elektronický zdroj pro napájení buzení synchronního alternátoru bude (0-65 V, 3 A). Celé stanoviště bude vybaveno měřicími prvky pro snímání frekvence (stroboskop) a snímačem polohy rotoru s vyhodnocovací elektronikou (IRC). Ze stávajícího řešení bude zachován ss. motor (3 kw) a synchronní stroj (5 kva). Stávající uspořádání stanoviště je na obr. 1 a na obr.2. Obr. 1 Stávající zařízení stanoviště 1. Inovace laboratoře pohonů na TF Stránka 1
2 Obr. 2 Nákres inovovaného ovládacího pultu stanoviště 1 bez vizualizace. Stanoviště č. 2 - moderní frekvenční řízení asynchronních strojů, soustrojí AM - SSM - AM s měničem: Stanoviště bude obsahovat soustrojí AM - SSM - AM s měničem. Opět dojde k odstranění starého měřicího pultu a jeho nahrazení novým pultem s vlastním regulačním transformátorem. Soustava bude obsahovat asynchronní motor s frekvenčním měničem, opět zde bude reverzní tyristorový usměrňovač pro napájení ss stroje + ovládací panel + odrušovací prostředky (komunikační radiový filtr, tlumivka), dále zde bude vektorový frekvenční měnič s ovládacím panelem (s rekuperační jednotkou 11kW) + odrušovací prostředky (se sinusovým výstupem) a ovládací panel pro motor s integrovaným měničem. Pro řízení, měření a regulaci bude stanoviště vybaveno tenzometrickým snímačem momentu (hřídel nebo z reakce statoru), čidlem otáček (IRC snímač, popřípadě tachodynamo), číslicovým osciloskopem s možností záznamu jednorázových dějů, PC s vizualizací pro nastavování a monitorování měničů a čidlem proudu a napětí s připravenými vývody na osciloskop (LEM). Opět na pultě budou vyvedeny svorky pro měření, řízení a regulaci strojů přidruženého soustrojí a stranových 3f zásuvkových vývodů. Zachováno bude dynamo (3 kw), asynchronní motor (6 kva). Inovace laboratoře pohonů na TF Stránka 2
3 Stávající uspořádání stanoviště je na obr. 3. Obr. 3 Stávající zařízení stanoviště 2. Stanoviště č. 3 - rotační ss zdroj + programovatelný servosystém se synchronním strojem s permanentními magnety: Třetí měřicí stanoviště bude vybaveno programovatelným servosystémem. Opět dojde k odstranění starého nevhodného pultu a jeho nahrazení novým s regulačním transformátorem. Celý servosystém se bude skládat z měniče, motoru a ovládacího panelu s odrušovacími prostředky. Synchronní stroj bude s permanentními magnety a opět zde bude tyristorový usměrňovač pro napájení ss stroje + ovládací panel + odrušovací prostředky (komunikační radiový filtr, tlumivka). Celé měřicí stanoviště bude obsahovat PC včetně vizualizace pro snadné programování a nastavování servosystému. Na stole bude vyvedeno přepojovací pole pro možnost zapojení synchronního stroje jako rotačního stroje, pro laboratoř/zatěžovací stroj serva, napájený z tyristorového usměrňovače. Opět zde bude čidlo otáček (IRC snímač, popřípadě tachodynamo). Dále zde bude elektronický zdroj pro buzení ss stroje v režimu rotačního zdroje (nejlépe s možností regulace statorového napětí budícím proudem). Opět na pultě budou vyvedeny svorky pro měření, řízení a regulaci strojů přidruženého soustrojí a stranových 3f zásuvkových vývodů. Monitorování průběhů bude prováděno osciloskopem. Propojení zdrojových pultů (1) až (3) okružním vedením 6 až 9-žilovým na každém stole, ovládaném po trojicích. Inovace laboratoře pohonů na TF Stránka 3
4 Stávající uspořádání stanoviště je na obr. 4 a na obr. 5. Obr. 4 Stávající zařízení stanoviště 3. Obr. 5 Nákres inovovaného ovládacího pultu stanoviště 3. Inovace laboratoře pohonů na TF Stránka 4
5 Stanoviště č. 4 - ovládání dynamometru: Zachován bude ovládací pult, přilehlý rozvaděč a napájecí motorgenerátor Ward. Celá laboratoř bude vybavena regulačním transformátorem (booster nebo auto-transformátor) 3 x 0 V až 500 V, 30 A. Ovládání tohoto výkonného regulačního zdroje pomocí přenosného ovládacího pultu, vybaveného tlačítky nebo přepínačem pro zvyšování a snižování napětí a zabudovaným voltmetrem. Konektorové připojení ovládacího pultu k všem zdrojovým stanovištím. Silový výstup rozveden na vyhrazená svorková pole všech zdrojových stanovišť (1 až 3) Stávající uspořádání stanoviště je na obr. 6. Obr. 6 Stávající zařízení stanoviště 4. Inovace laboratoře pohonů na TF Stránka 5
